电批扭力标准作业指导书

电批扭力标准规范文件

电批扭力标准规范
一、目的:
确定不同型号螺丝固定时的扭力范围，杜绝因扭力不当导致的产品、螺丝损坏或螺丝未锁紧。

从而规范生产组装操作，确保产品品质。

二、适用范围：
适用于本公司生产制造部门自主制造装配的所有产品的装配工序。

三、职责：
生产部------严格按照设定扭力进行作业，不可私自更改；
研发部------制定各类螺丝扭力范围；
品质部------严格按照电批扭力参照表对生产现场的电批进行检验，并作好记录。

对有差异的电批及时进行校准。

四、电批扭力参照表（根据螺钉锁附物材质区分）：
五、注意：
1、生产部所有电批均需由品质部校准后方可使用；
2、所有电批需标识扭力值，严禁人为破坏校准后标识；
3、本扭力标准适用于一般规格的设计﹐特殊位置需要另外测试﹔
4、产线扭力批原则上以扭力范围的中心值来设定：例如: Ø3.0的螺丝锁PP塑料(扭力
范围: 3.5~4.5Kgf.cm)﹐产线扭力批应设定为4.0Kgf.cm来作业；
5、品管以扭力范围的下限来检验：例如: Ø3.0的螺丝锁PP塑料(扭力范围:
3.5~
4.5Kgf.cm)﹐品管应将定扭力计设定为3.5 Kgf.cm来检验此螺丝的扭力；
6、本扭力标准以国际通用标准为基础，结合本公司实际使用螺钉规格制定。

若对电批
扭力值有异议，可以实际生产情况为基础向研究院提交书面说明，研究院根据实际情况酌情调整扭力值，不可自行调整。

电批标准作业指导书V2.0

电批使用作业指导书文件编号WI-J005页数2/2版本/修订码A/01审核拟制目的：规范电批使用方法，确保和提高产品质量、满足客户需求。

适用范围本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。

职责：作业员负责，产线组长、生产线PE、IPQC及工艺人员监督。

三,使用方法：1 根据螺钉和螺纹连接材料的不同，应依照《作业指导书》或附表选取电批种类、批嘴型号、电批力矩。

2 检查所配用的电批电源的电源线是否损伤、烫伤、裸露芯线等，以免造成人员触电事故。

3 检查电批通断开关是否接触良好，如果接触不良需经过维修或更换后再使用。

4 使用电批紧固螺钉时，要采用正确的紧固方式；（1）螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固操作。

（2）安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。

（3）紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字槽很容易损坏。

（4）在批头旋转紧固时，就将电批压紧螺钉，即给螺钉适当的轴向力。

5 成组螺钉的紧固方法：安装成组螺钉的原则是否交叉、对称、逐步紧固是先将所有螺钉拧入三分之一（预装在螺孔内），然后，再紧固其余三分之二（逐步紧固是为了减少紧固件的变形、应力。

特别对散热元件、逐步紧固可使其底面充分与散热器接触，减少热阻）。

四,检验方法：1 螺纹紧固程度（力矩检验）：螺钉采用弹垫时，螺钉紧固以弹垫切口被平为准。

弹垫下应有平垫，禁止螺钉下直接垫弹垫紧固。

2 螺钉紧固程度也可以通过检验螺纹连接松脱力矩、紧固或者其他方法进行检验。

3对于盘头、平头螺钉，螺母等，可以使用力矩可调手批，用松脱力矩或紧固力矩来检验连接的紧固程度是否满足要求。

4但对于自攻螺钉是否滑丝或是否已经紧固到底。

5对于SMA等射频插接头，同样不允许使用松脱力矩来检验紧固程度，可以通过指标测试来间接检验。

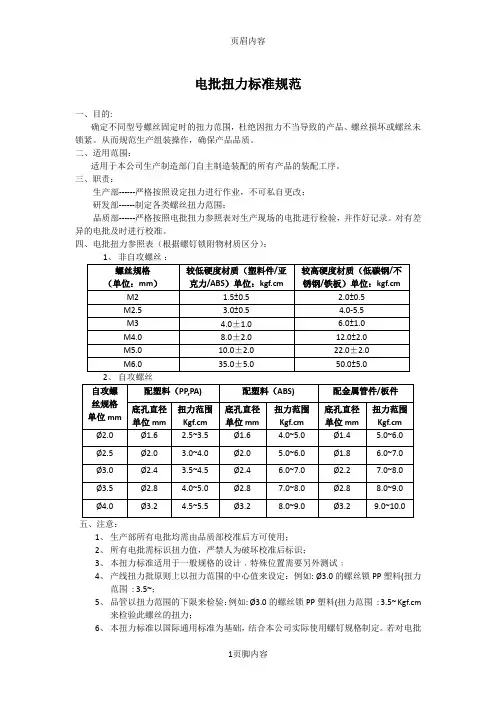

电批扭力标准规范文件

电批扭力标准规范
一、目的:
确定不同型号螺丝固定时的扭力范围，杜绝因扭力不当导致的产品、螺丝损坏或螺丝未锁紧。

从而规范生产组装操作，确保产品品质。

二、适用范围：
适用于本公司生产制造部门自主制造装配的所有产品的装配工序。

三、职责：
生产部------严格按照设定扭力进行作业，不可私自更改；
研发部------制定各类螺丝扭力范围；
品质部------严格按照电批扭力参照表对生产现场的电批进行检验，并作好记录。

对有差异的电批及时进行校准。

四、电批扭力参照表（根据螺钉锁附物材质区分）：
五、注意：
1、生产部所有电批均需由品质部校准后方可使用；
2、所有电批需标识扭力值，严禁人为破坏校准后标识；
3、本扭力标准适用于一般规格的设计﹐特殊位置需要另外测试﹔
4、产线扭力批原则上以扭力范围的中心值来设定：例如: Ø3.0的螺丝锁PP塑料(扭力
范围: 3.5~；
5、品管以扭力范围的下限来检验：例如: Ø3.0的螺丝锁PP塑料(扭力范围: 3.5~ Kgf.cm
来检验此螺丝的扭力；
6、本扭力标准以国际通用标准为基础，结合本公司实际使用螺钉规格制定。

若对电批
扭力值有异议，可以实际生产情况为基础向研究院提交书面说明，研究院根据实际情况酌情调整扭力值，不可自行调整。

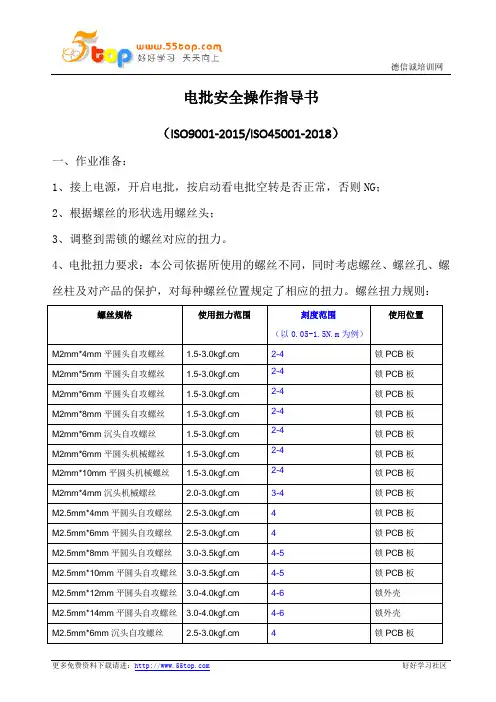

电批安全操作指导书

电批安全操作指导书（ISO9001-2015/ISO45001-2018）一、作业准备：1、接上电源，开启电批，按启动看电批空转是否正常，否则NG；2、根据螺丝的形状选用螺丝头；3、调整到需锁的螺丝对应的扭力。

4、电批扭力要求：本公司依据所使用的螺丝不同，同时考虑螺丝、螺丝孔、螺丝柱及对产品的保护，对每种螺丝位置规定了相应的扭力。

螺丝扭力规则：二、操作步操：1）接上或卸下起子下，以指尖将起子帽向上推；2）接上电源并开关设在‘F’位置，装上起子头，预先调整锁紧螺丝所需扭力段的位置；3）锁螺丝：手按开关压版式，按扣板机拉向自己的方向，起子头对准螺丝头，后螺丝对准螺丝孔稍下压，开始操作锁螺丝。

当螺丝锁到底时，起子头停止转动，作业完成。

4）退螺丝：调整退出螺丝所需扭力段的位置；开关设在‘F’位置，手按开关压版式，按扣板机拉向自己的方向，起子头对准螺丝头，后螺丝对准螺丝孔稍下压，便可退出螺丝。

备注：退出螺丝扭力与锁紧螺丝扭力是一样的。

三、注意事项：1、根据螺钉和螺纹连接材料的不同，选择电批和力矩，应首先依照《作业指导书》执行。

2、紧固操作时，操作人员必须使用正确的紧固方式进行作业，不允许私自拆卸、调节力矩、调换电批咀等，当发现故障时，报于组长，由组长送交维修人员维修。

3、在插电源插座前，应使电批电源适配器开关置于‘OFF’位置，且注意电源电压是否符合该电批使用，当电批不使用或是断电时应将电批插头拨出，切断电源。

4、更换电批起子头时，应将电批插头拨出，切断电源。

5、使用过程中电批不能丢或撞击。

四、维护保养：1、每天完成作业后要清洁起子头上的螺丝屑及脏污，延长电批寿命。

2、连续使用时间过长（半年/1000小时），应送维修部检测。

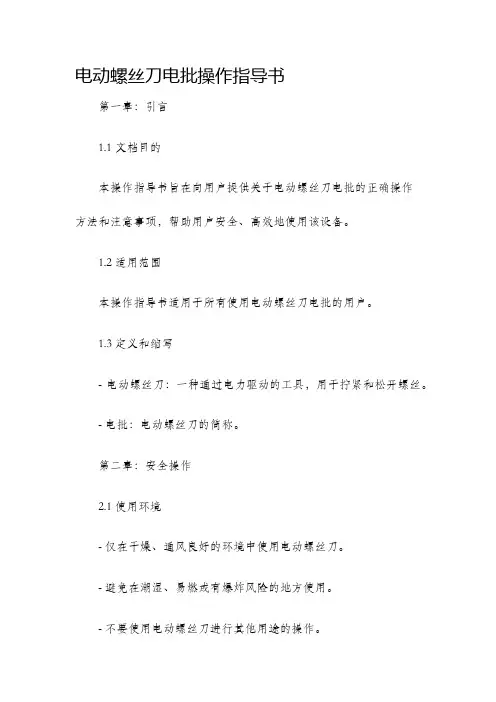

电动螺丝刀电批操作指导书

电动螺丝刀电批操作指导书第一章：引言1.1 文档目的本操作指导书旨在向用户提供关于电动螺丝刀电批的正确操作方法和注意事项，帮助用户安全、高效地使用该设备。

1.2 适用范围本操作指导书适用于所有使用电动螺丝刀电批的用户。

1.3 定义和缩写- 电动螺丝刀：一种通过电力驱动的工具，用于拧紧和松开螺丝。

- 电批：电动螺丝刀的简称。

第二章：安全操作2.1 使用环境- 仅在干燥、通风良好的环境中使用电动螺丝刀。

- 避免在潮湿、易燃或有爆炸风险的地方使用。

- 不要使用电动螺丝刀进行其他用途的操作。

2.2 个人安全- 操作前，请确保你已经阅读并理解了使用说明书。

- 使用电动螺丝刀时，请戴上安全眼镜和手套，确保保护手部和眼睛的安全。

- 如果你是首次使用电动螺丝刀，请在专业人员的指导下进行操作。

2.3 设备安全- 在使用和维护电动螺丝刀时，请确保设备处于关闭状态，并拔掉电源插头。

- 不要在没有安全保护的情况下修复电动螺丝刀。

- 长时间不使用电动螺丝刀时，请将其存放在干燥且儿童无法接触的地方。

第三章：操作步骤3.1 准备工作- 确认你已经戴上了安全眼镜和手套。

- 检查电动螺丝刀的电池是否充足，必要时请为其充电。

- 确认所需的螺丝头已经正确安装在电动螺丝刀上。

3.2 开始操作- 插入电源插头，并打开电源开关。

- 将螺丝刀头对准螺丝孔，逆时针旋转螺丝刀，直至螺丝孔中的螺丝松动并脱落。

- 调整转速开关以达到合适的扭矩，并保持合适扭矩的施力方向。

- 将螺丝刀头对准螺丝孔，顺时针旋转螺丝刀，直至螺丝紧固到位。

- 操作完毕后，关闭电源开关，并拔掉电源插头。

第四章：维护与保养4.1 清洁- 在使用之前和之后，用干净的布或刷子清除电动螺丝刀上的灰尘和杂物。

- 定期清洁电动螺丝刀的电池接口，保持其良好的电气连接。

4.2 保养- 检查电动螺丝刀的电池和电源线是否有损坏，如有损坏，请尽快更换。

- 定期检查电动螺丝刀的齿轮和传动装置是否正常，如有异常请进行维修或更换。

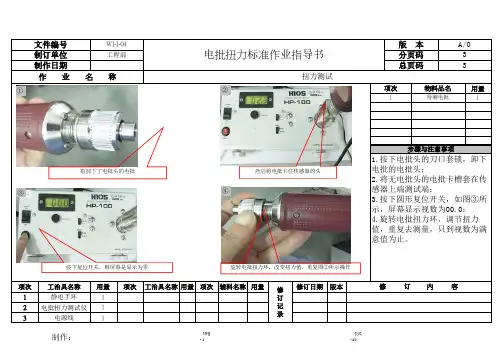

电批扭力标准作业指导书

用量
1
项次工治具名称用量项次工治具名称用量项次辅料名称用量
修订日期版本1静电手环12电批扭力测试仪
13
电源线
1
制作：
确认：核准：
修订记录
1.按下电批头的刀口套锁，卸下电批的电批头；
2.将无电批头的电批卡槽套在传感器上端测试端；
3.按下圆形复位开关，如图③所示，屏幕显示视数为00.0；
4.旋转电批扭力环，调节扭力值，重复去测量，只到视数为满意值为止。

电批扭力标准作业指导书
步骤与注意事项
修订內容
项次
物料品名
1
待测电批
制作日期
总页码
3
作业名称
扭力测试
文件编号WI-I-04版本A/0制订单位工程部
分页码3取卸下了电批头的电批
然后将电批卡住传感器的头
按下复位开关，则屏幕是显示为零旋转电批扭力环，改变扭力值，重复图②所示操作
①
②
③
④。

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书摘要：一、电批扭矩测试仪概述二、电批扭矩测试仪的操作步骤1.设备连接与准备2.传感器安装与卡位3.单位开关调节4.开启电源5.模式开关调节6.调零旋钮调节7.模式切换与测试三、注意事项与操作规程1.工作环境要求2.设备保养与维护正文：电批扭矩测试仪是一种用于测量和校准电动扭矩工具的设备，广泛应用于各类生产制造企业。

以下将详细介绍电批扭矩测试仪的操作步骤及注意事项。

一、电批扭矩测试仪概述电批扭矩测试仪主要用于检测和校正各种电动风动螺丝批、扭力起子、扭力扳手的扭矩，适用于各种产品涉及拧紧力的测试、零件扭转破坏性试验等。

该设备为智能化计量仪器，精度高、可靠性好，操作简便。

二、电批扭矩测试仪的操作步骤1.设备连接与准备：首先将扭力测试仪连接上电源，确保电源线完好无损。

2.传感器安装与卡位：将电批扭力传感器放在扭力仪的扭矩位置，注意将传感器下面卡位与扭力仪槽中的卡位吻合卡住，确保传感器稳定。

3.单位开关调节：将单位开关调节至所需的扭矩单位（如n.m）档位上。

4.开启电源：以上步骤完成后，打开电源开关。

5.模式开关调节：将模式开关（mode）调节至track的模式位置，以便进行实时扭矩监测。

6.调零旋钮调节：此时将调零旋钮（zero,adj）旋至屏幕视数为0，以确保测量精度。

7.模式切换与测试：将模式开关调节至peak档位，进行峰值扭矩测量。

在测试过程中，根据需要可随时调整参数。

三、注意事项与操作规程1.工作环境要求：保持工作场所干净整洁，避免潮湿、雨淋等不良环境。

2.设备保养与维护：定期检查设备运行状况，如有异常及时排除。

使用结束后，请将设备放置在干燥、通风的地方。

通过以上详细操作，您可以顺利完成电批扭矩测试仪的使用。

电批扭力标准规范文件

电批扭力标准规范
一、目的:
确定不同型号螺丝固定时的扭力范围，杜绝因扭力不当导致的产品、螺丝损坏或螺丝未锁紧。

从而规范生产组装操作，确保产品品质。

二、适用范围：
适用于本公司生产制造部门自主制造装配的所有产品的装配工序。

三、职责：
生产部------严格按照设定扭力进行作业，不可私自更改；
研发部------制定各类螺丝扭力范围；
品质部------严格按照电批扭力参照表对生产现场的电批进行检验，并作好记录。

对有差异的电批及时进行校准。

四、电批扭力参照表（根据螺钉锁附物材质区分）：
五、注意：
1、生产部所有电批均需由品质部校准后方可使用；
2、所有电批需标识扭力值，严禁人为破坏校准后标识；
3、本扭力标准适用于一般规格的设计﹐特殊位置需要另外测试﹔
4、产线扭力批原则上以扭力范围的中心值来设定：例如: Ø3.0的螺丝锁PP塑料(扭力
范围: 3.5~4.5Kgf.cm)﹐产线扭力批应设定为4.0Kgf.cm来作业；
5、品管以扭力范围的下限来检验：例如: Ø3.0的螺丝锁PP塑料(扭力范围:
3.5~
4.5Kgf.cm)﹐品管应将定扭力计设定为3.5 Kgf.cm来检验此螺丝的扭力；
6、本扭力标准以国际通用标准为基础，结合本公司实际使用螺钉规格制定。

若对电批
扭力值有异议，可以实际生产情况为基础向研究院提交书面说明，研究院根据实际情况酌情调整扭力值，不可自行调整。

电批扭力测试仪作业指导书

文件编号版次AO修改日期设备编号1 of 1表码 PD022黄冬冬第1页共1页操作作业机器保养注意事项3.充电时关掉开关；充电时间应不超过8小时；充电时不可使用；4.利用附属物可以测量除电动螺丝刀以外的其他工具的扭力，在使用附属物时应注意：4.1 传感头和附属物应密合； 4.2 附属物需足够耐用，不致于在测量环境中坏掉；拟制审核批准1、定期更换测力调节器的推力轴承，若重复频繁使用，轴承会磨损，因而会失去平滑旋转并引发测量精度退化。

2、使用前检查调节器。

灰尘、缺少黄没或中轴弯曲都会降低测量精度；1.传感头在垂直地面方向上的负重不超过10公斤；2.不可给测力传感头插座中施加冲击力；5、当需要测量最大值时，设定模式开关至PEAK档，此数值会保持5秒以上，假如你按一下复位按钮，该数值则自动删除。

6、安装测力调节器于测量仪的测力传感头上，且用测力传感头上的4个固定螺丝将测力调节器固定，待测螺丝刀的抓口套在精度测量仪的轴头上。

7、按复位按钮，使显示值为“0”，一次检测取三次测试数值，一天分上午与下午两次检测，每4个小时检测一次。

8、设定电动螺丝刀开关在正向位置，并启动使之旋转直至自动停止，（弹簧已绷紧压缩）；当螺丝刀停止时，在显示板上产生的测量数值为螺丝刀的输出扭力。

9、测试电批头装好到电批扭力测试仪上，将待测试电批装到测试电批头上，拔动TRACE/PEAK开关到PEAK位置，按下电批开关，使电批开始正常转动；用手往下压住电批，使电批转速达到最高状态时，读取电批测试仪上显示的扭力是否在工艺SOP的要求范围内；例如：工艺要求在1.5～2.5KG之间,则测试的实际电批扭力必须在此范围,否则需要进行调整。

1、首先要检查电池电量是否充足，当电量不足的时候电池符号会不停地闪动，图示/说明则必须用充电器进行充电，充电时间要大于3小时不超过6小时。

2、调节调零旋钮来做扭力计测试前数值调零。

（调零时，模式开关必须处于TRACK档上。

电批使用作业指导书-2

作业指导书产品名称适用公司所有电批工序编号/ 文件编号WI—SC-008 编制/日期2014-1-02 产品型号/ 工序名称电批的使用要求版本标识A/0 修订/日期电批使用及螺钉扭力要求安规种类/ 工序等级/编制审核电气参数/ 工时要求/装配简图:零件名称备注用量零件名称备注用量/ / / / / // / / / / // / / / / // / / / / /工序控制规程项目名称技术要求检验方法检验频率自检互检巡检结构螺钉要求上紧力矩≥1.5kgfcm 。

扭力计100% 100% 1/H 外观要求各组件装配配合不允许出现，螺钉打穿、顶白等。

工序操作规程工步工步操作内容及要求工具辅料1 将电批接入专用的电压电源，悬挂于要作业工位的电批挂钩上。

2电批嘴安装方法：用手直接推上电批嘴上端的紧固环,将批头的两个按定位槽，相对应插装进电批的定位孔内。

3 根据螺钉的规格，选择相符的电批嘴安装于电批上。

调试及标准1螺钉紧固调试试验,将螺钉用电批紧固于要安装的部件内，按照螺钉的规格及要求，由技术负责人用扭力计对螺钉的扭力进行调试为，所要求的力矩。

2扭力的常用标准，与塑胶紧固之间要求3KG（≥29N.M)以上。

与金属部件之间扭力达到6KG(≥58N.M )以上。

注意事项1电批的扭力调试必须要由技术负责人进行，不允许未经许可，擅自对扭力调试。

2电批的扭力出现有变动或不准确时，要马上停止作业，立即通知拉长或技术负责人对电批调试或维修。

紧固或拆卸螺钉正、反方向选择开关螺钉扭力调试螺母左转为扭力小，右转为扭力大左转右转电批嘴电批电源启动开关卸、装批嘴紧固环。

IPQC电批扭力巡检测试作业指导书

文件名称: IPQC电批扭力巡检测试作业指导书第2页/共2页
8.0 作业方法
8.1检查产线装配工序锁螺丝工
位作业指导书，扭力要求是否
符合产品工艺要求。

8.2检查每班次下线时PE是否按
要求进行调试、检查。

要求每
把电批都调试、检查到位，IPQC
做好巡线记录。

8.3 对装配打螺丝工序电批进
行每两小时抽检。

测试动作：
将扭力测试仪打开，按CLEAR键清零，拆掉锁螺丝电批嘴，装入专用电批扭力测试头卡在测试座内电批垂直于测试座，手不要用力轻将电批锁到位，测试仪显示测试电批扭力，将电批开关打至反转位置电批嘴退出，再次按CLEAR键清零。

将电批正转轻按电批将批嘴锁到位显示为锁测试扭力。

反复多次测试，对比规格检查电批扭力是否符合螺丝扭力规格要求，做好记录。

电批扭力不符项立刻要求产线停止作业,通知PE重新调整至合格为止。

8.4将符合上述要求的电批扭力做好记录，测试不合格扭力电批应第一时间停止作
业，通知相关人员相关负责人确认跟进、解决，直至合格为止。

并如实填写IPQC 巡检报表。

9.0 附录扭力测试检查点检记录表
编制/日期审核/日期批准/日期。

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书
（最新版）
目录
1.电批扭矩测试仪的概述
2.电批扭矩测试仪的操作步骤
3.电批扭矩测试仪的操作注意事项
4.电批扭矩测试仪的维护和校准
正文
一、电批扭矩测试仪的概述
电批扭矩测试仪是一种用于测量电动螺丝批、扭力起子、扭力扳手等拧紧力工具的扭矩大小的测试设备。

它在生产过程中起着至关重要的作用，可以确保产品的拧紧力达到规定的要求，从而保证产品的质量和安全性。

二、电批扭矩测试仪的操作步骤
1.连接电源：将电批扭矩测试仪的电源线连接到电源插座上。

2.设置单位：将测试仪上的单位开关调节至所需的扭矩单位，如 N·m。

3.设置模式：将测试仪上的模式开关调节至 track 模式。

4.调零：将调零旋钮旋至屏幕显示的零位。

5.校准：将模式开关调节至 peak 模式，进行扭矩校准。

三、电批扭矩测试仪的操作注意事项
1.保持工作场所干净整洁，避免杂乱物品造成伤害。

2.注意工作环境的湿度和温度，避免将测试仪置于潮湿或高温的环境中。

3.在操作过程中，应确保手柄与传感器的卡位吻合，以保证测试数据
的准确性。

四、电批扭矩测试仪的维护和校准
1.定期检查测试仪的传感器和电路，确保其正常工作。

2.校准：根据使用情况，定期将测试仪送至专业机构进行校准，确保测试数据的准确性。

总之，电批扭矩测试仪在生产过程中起着关键作用，正确操作和维护测试仪可以确保产品的质量和安全性。

电批作业指导

XXXX有限公司
文件编号
XXX
受控印章
文件版本
A/0
电批操作指导书
页码
1页
日期
XXX
一、操作步骤：
1.1连接好电源线，打开电源开关，按实际操作需要将电源调压器调到适当的位置（主要调节转述），同时装好配套的批头。
1.2用右手掌握住电批的手柄机壳，食指勾住压柄开关（如果横握则用大拇指勾住压柄开关），并且检查换向开关是否在FOR位置，如不在则纠正。
二、电批使用牛力大小：
电批材料
亚克力
电木
赛钢
波纤
铝材
牛力大小
4∽5N
4∽5N
4∽5N
5∽6N
6∽8N
三、注意事项：
3.1电批在作运转中，严禁切换正反开关，改变运作方向。
3.2禁止在有可燃性气体环境中使用。
3.3电批连续使用三个月后，应清洗维修一次，要注入适量的润滑脂，各部位螺钉不可松动。
3.4电批扭力大小，必须在工作前由专业人员调试。
1.3将要锁付的螺丝垂直方向套入批头，然后垂直下压入螺孔，同时用食指勾压压柄的开关。
1.4当电批发出错齿的声音后，松开压柄开关，拿开电批，目视检查螺丝是否所到位，没有则适当调大扭力锁付，直到锁到位为止。然后恢复原来扭力大小。在锁付中如有滑丝，扫头，则需更换新的螺丝锁付。发现较多的滑丝、扫头、断裂等不正常的现象，则要向上级反映。

电批操作指导书

1、操作指示
1．根据工位用的螺丝，装上合适电批咀。

2．将电批电源线接上电批专用供电器，并开启供电器电源。

3．如是打螺丝将电批转向开关打到正转位置，如是拆螺丝将电批转向开关打到反转位置。

4．根据工位WI指引调节好电批的扭力（电批扭力在开拉前必须检测，并在规定的时间复测）。

5．将批咀与螺丝接合，按住手柄上的按制，电批转动进行螺丝安装或拆除工作。

6．工作完毕松开按制，电批停止转动。

关闭供电电源。

2、保养指示
1．保持电批外表洁净，工作完毕由使用者擦抹一次。

2．小心轻放，预防电批跌撞。

3、扭力检测
1．开拉前，工位上电批由PIE参考(扭力检测器指示书)用电批扭力检测器根据WI检测及调节好批力。

2．电批扭力每72小时由PIE复测一次。

特殊产品扭力检测时间要求必须按流程指引进行。

3．经更换及维修后电批必须重新检测.
4．检测必须记录结果及由使用部保存六个月。

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书摘要：I.电批扭矩测试仪简介A.电批扭矩测试仪的定义B.电批扭矩测试仪的作用C.电批扭矩测试仪的分类II.电批扭矩测试仪的使用方法A.准备工作1.连接电源2.放置传感器3.调节单位开关和模式开关B.测试过程1.将电批放置在测试仪上2.开始测试3.记录结果C.测试结束后的处理1.关闭电源2.清洁测试仪III.电批扭矩测试仪的维护与保养A.日常维护1.保持工作环境整洁2.避免潮湿3.定期检查B.定期保养1.校准测试仪2.更换损坏的部件3.更新软件正文：电批扭矩测试仪是一种用于测试电批扭矩的设备，它可以帮助生产型企业确保电批的扭矩符合标准，从而保证产品的质量和安全性。

电批扭矩测试仪可以分为手动测试仪和自动测试仪两种类型。

在使用电批扭矩测试仪之前，需要进行一些准备工作。

首先，要连接电源，确保测试仪有足够的电能。

其次，放置传感器，将其放在测试仪的扭矩位置，并确保传感器下面卡位与测试仪槽中的卡位吻合。

最后，调节单位开关和模式开关，将其调节至合适的档位上。

测试过程相对简单，只需将电批放置在测试仪上，然后开始测试。

在测试过程中，要确保电批的转速稳定，避免因转速过快或过慢而影响测试结果。

测试完成后，记录结果，并关闭电源。

测试结束后，需要对测试仪进行处理。

首先，关闭电源，以防止意外损坏。

其次，清洁测试仪，确保其干净整洁，以延长其使用寿命。

为了保证电批扭矩测试仪的性能，需要定期进行维护和保养。

日常维护包括保持工作环境整洁，避免潮湿，定期检查。

定期保养包括校准测试仪，更换损坏的部件，更新软件等。

总之，电批扭矩测试仪是生产型企业必备的设备之一，它可以帮助企业确保电批的扭矩符合标准，从而提高产品的质量和安全性。

在使用过程中，需要进行一些准备工作，测试过程，以及测试结束后的处理。

电批扭力标准规范文件

电批扭力标准规范
一、目的:
确定不同型号螺丝固定时的扭力范围，杜绝因扭力不当导致的产品、螺丝损坏或螺丝未锁紧。

从而规范生产组装操作，确保产品品质。

二、适用范围：
适用于本公司生产制造部门自主制造装配的所有产品的装配工序。

三、职责：
生产部------严格按照设定扭力进行作业，不可私自更改；
研发部------制定各类螺丝扭力范围；
品质部------严格按照电批扭力参照表对生产现场的电批进行检验，并作好记录。

对有差异的电批及时进行校准。

四、电批扭力参照表（根据螺钉锁附物材质区分）：
五、注意：
1、生产部所有电批均需由品质部校准后方可使用；
2、所有电批需标识扭力值，严禁人为破坏校准后标识；
3、本扭力标准适用于一般规格的设计﹐特殊位置需要另外测试﹔
4、产线扭力批原则上以扭力范围的中心值来设定：例如: Ø3.0的螺丝锁PP塑料(扭力
范围: 3.5~4.5Kgf.cm)﹐产线扭力批应设定为4.0Kgf.cm来作业；
5、品管以扭力范围的下限来检验：例如: Ø3.0的螺丝锁PP塑料(扭力范围:
3.5~
4.5Kgf.cm)﹐品管应将定扭力计设定为3.5 Kgf.cm来检验此螺丝的扭力；
6、本扭力标准以国际通用标准为基础，结合本公司实际使用螺钉规格制定。

若对电批
扭力值有异议，可以实际生产情况为基础向研究院提交书面说明，研究院根据实际情况酌情调整扭力值，不可自行调整。

电批使用作业指导书-2

=====WORD 完整版----可编辑----专业资料分享=====
----完整版学习资料分享----
作业指导书
产品名称适用公司所有电批
工序编号 / 文件编号
产品型号 / 工序名称电批的使用要求版本标识
电批使用及螺钉扭力
要求
安规种类 / 工序等级 /
编制
电气参数
/ 工时要求 / 装配简图:
零件名称
备注
/ / / / / / / /
工序控制规
程
项目名称结构螺钉要求上紧力
外观要求各组件装配配顶白等。

工
序操作规程
工步 1
将电批接入专
2 电批嘴安装方位槽，相对应
3 根据螺钉的规调试及标准 1
螺钉紧固调试格及要求，由力矩。

2 扭力的常用标件之间扭力达
注意事项
1
电批的扭力调力调试。

2
电批的扭力出技术负责人对
紧固或拆卸螺钉正、反方向选择开关
螺钉扭力调试螺母
左转为扭力小，右转为扭力大
左转
右转
电批嘴
电批电源启动开关
卸、装批嘴紧固环。

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书一、概述本文将详细介绍电批扭矩测试仪的使用方法和注意事项，以帮助操作人员正确、安全地进行测试工作。

二、测试仪器准备在进行电批扭矩测试之前，需要做好以下准备工作：2.1 确认测试仪器完好检查电批扭矩测试仪的外观是否完好，确认仪器上的显示屏、按钮、连接口等部件正常工作。

2.2 准备测试样品准备需要测试的电批样品，并确保样品的安装位置稳固，以保证测试的准确性。

2.3 连接电源和数据线将电批扭矩测试仪连接到电源，并使用合适的数据线将测试仪与计算机或数据记录设备连接。

三、测试步骤进行电批扭矩测试时，需要按照以下步骤进行操作：3.1 打开电批扭矩测试仪按下电批扭矩测试仪上的电源按钮，等待仪器启动并显示正常。

3.2 设置测试参数根据测试需求，在测试仪器的显示屏上设置测试参数，包括测试模式、转速范围、扭矩范围等。

3.3 安装测试样品将待测的电批样品安装到测试夹具上，并确保固定稳固，以防止测试过程中的误差。

3.4 进行测试根据测试仪器的指示，启动电批样品并进行测试。

在测试过程中，测试仪器将自动记录扭矩值和转速值。

3.5 结束测试测试完成后，停止电批样品的运行，并将测试结果保存到计算机或数据记录设备中。

四、注意事项在进行电批扭矩测试时，需要注意以下事项：4.1 安全操作在测试过程中，应注意安全操作，避免手部或其他身体部位接触旋转部件，以免发生意外伤害。

4.2 正确安装样品在安装待测样品时，应确保样品与测试夹具之间的连接良好，以避免测试过程中的松动或脱落。

4.3 避免过载在进行电批扭矩测试时，应根据测试仪器的规格和样品的特性，选择适当的测试范围，避免过载导致测试结果不准确。

4.4 定期校准定期校准电批扭矩测试仪，以确保测试结果的准确性和可靠性。

五、故障排除在使用电批扭矩测试仪时，可能会遇到一些故障情况，下面列出一些常见故障及其排除方法：5.1 仪器无法启动检查电源是否正常连接，确认电源开关是否打开。

电批扭力标准规范文件

电批扭力标准规范
一、目的：
确定不同型号螺丝固定时的扭力范围，杜绝因扭力不当导致的产品、螺丝损坏或螺丝未锁紧。

从而规范生产组装操作，确保产品品质。

二、适用范围：
适用于本公司生产制造部门自主制造装配的所有产品的装配工序。

三、职责：
生产部------严格按照设定扭力进行作业，不可私自更改；
研发部------制定各类螺丝扭力范围；
品质部------严格按照电批扭力参照表对生产现场的电批进行检验，并作好记录。

对有差异的电批及时进行校准。

四、电批扭力参照表（根据螺钉锁附物材质区分）：
~ _* 、/、一•、、八
五、注意：
1、生产部所有电批均需由品质部校准后方可使用；
2、所有电批需标识扭力值，严禁人为破坏校准后标识；
3、本扭力标准适用于一般规格的设计，特殊位置需要另外测试；
4、产线扭力批原则上以扭力范围的中心值来设定：例如：？3.0的螺丝锁PP塑料（扭力
范围：3.5~4.5Kgf.cm），产线扭力批应设定为 4.0Kgf.cm来作业;
5、品管以扭力范围的下限来检验：例如：？3.0的螺丝锁PP塑料（扭力范围
3.5~
4.5Kgf.cm），品管应将定扭力计设定为3.5 Kgf.cm来检验此螺丝的扭力；
6、本扭力标准以国际通用标准为基础，结合本公司实际使用螺钉规格制定。

若对电批
扭力值有异议，可以实际生产情况为基础向研究院提交书面说明，研究院根据实际
情况酌情调整扭力值，不可自行调整。
