3M背胶粘性测试
3M胶纸附着力测试规范
建立形成规范的文件,指导检验者正确操作3M胶纸附着力的测试,以确认加工后的产品满足客户的要求。
2、适用范围:
此规范适应于本公司3M胶纸附着力的测试。
3、相关职责:
品管部：负责各个阶段提供的产品进行做测试。
4、作业内容：ห้องสมุดไป่ตู้
4.1非破坏性测试:
4.1.1用3M810胶纸(长度根据不同客户要求)牢固粘贴在被测试配件的表面(包括配件棱角边缘),胶纸贴紧无气泡，2至3分钟后手拿住胶纸一端以45度角(如客户有规定则依客户要求的角度进行)的方向瞬间拉起，每个位置连续做5次(如客户有规定则依客户要求的次数进行)。
4.1.2测试结果判定:表面无掉漆为合格（如客户有规定则依客户标准判定）。
4.2破坏性测试:
4.2.1用百格刀在产品喷漆、印刷、电镀层划1.5mm×1.5mm的棋盘格(纵横各10条,注意划到底材即可，不可划的过深),用3M810测试胶纸贴紧并不得有气泡, 2至3分钟后手拿住胶纸一端以45度角(如客户有规定则依客户要求的角度进行)的方向瞬间拉起，每个位置连续做5次(如客户有规定则依客户要求的次数进行)。
4.2.2测试结果判定:表面掉漆的方格个数≤3%为合格；（如客户有规定则依客户规定标准进行）。
5、相关文件:无.
6、相关记录:
6.1“产品信赖性测试报告”
修改履历
序号
章节
版次
修改内容
制定日期
制定
审核
批准
日期
日期
日期
3M_双面胶带检验和测试标准
3
Converter Markets
胶接质量的衡量
剥离力Peel
衡量measures 粘接力Adhesion 剥离力Peel 衡量measures 粘接力Adhesion 剪切力Shear
衡量measures 内聚力Cohesion 剪切力Shear 衡量measures 内聚力Cohesion
Load Load Tape
Tape Test Panel Test Panel
180Peel
180Peel 90ºPeel
90ºPeel
Rolldown Machine
辊压过程
拉力测试仪（剥离力，动态剪切）
剥离力测试
剥离力测试
剥离力测试条件
•环境条件：温度：23c 湿度：55％•辊压条件：辊重：4.5磅
辊速：304.8mm/min (1个来回)•背材：PET膜或铝箔
•板材：ASTM标准钢板
•测试条件：拉伸速度：304.8mm/min
动态剪切测试条件
•环境条件：温度：23c 湿度：55％
•板材：标准钢板或由客户提供
•测试条件：搭接面积：0.5*1或1*1平方英寸
静态剪切测试仪
静态剪切测试条件
•环境条件：温度：23c 湿度：55％
•辊压条件：辊重：4.5磅
辊速：304.8mm/min (1个来回)•背材：PET膜
•板材：标准钢板
•测试条件：负重：250、500、1000克
搭接面积：0.5*1或1*1平方英寸。
3M胶粘性测试方法
ASTM D 1000测试方法请查收；测试方法与要点1、胶带通用性能测试动态剥离强度180°剥离依据ASTM D1000需要注意的细节1, 试验设备：能以恒定的速度拉伸的拉力试验机.2, 标准钢板：302或者304 钢板，125mm＊50mm＊；3, 试样尺寸：长250mm，宽25mm(注意不要污染到样品)， 3个样品／卷。
4, 橡胶压辊：直径80±（不包括胶层），宽45±1mm，胶层厚6mm，硬度80±5℃（邵氏A 型），重2000±50g.5, 操作程序:①制备样品前，胶带（卷）在23±2℃下至少存放24 小时，制样时，先撕去外面的3层，样品粘结前应在温度为23±2℃、相对湿度为50±2%的条件下放置１小时；②样品粘结上后，用橡胶辊以300mm/min 的速度沿胶带两头各压一次，挂样前在制样环境下放置20min;③测试应该在温度为23±2℃、相对湿度为50±2%的条件下进行；④使剥离面与试验机力线保持一致，试验机以300mm/min 的速度拉伸；2⑤拉伸25mm 后开始读数，每隔13mm 读一次，最后的25mm 不读数；6, 结果：取3 次试验的平均值．7. 单位：N / 10mm 或者 ounce / 1 inc2、电气性能测试介电击穿强度1. 测试依据：ASTM D10002. 测试要点：①单层胶带耐受持续升高(500V/S)的交流电压的能力，单位：kv；②样品要求：长125mm，每卷至少取样3个，每个样品测试 3 个点；③结果：取测试平均值；④注意事项：当胶带比较窄时易引起爬电；⑤制样前，胶带（卷）在23±2°C下至少存放24小时，制样时，先撕去外面的3层，样品粘结前应在温度为23±2°C、相对湿度为50±2%的条件下放置１小时；测试应该在温度为23±2°C、相对湿度为50±2%的条件下进行。
3M Scotch Tape 测试胶带 附著力测试
3M Scotch Cellophane Film Tape 610 測試膠帶附著力測試Scotch Cellophane Film Tape 610 is a high performance, transparent cellophane film tape featuring a high tack adhesive system. This product offers excellent adhesion, dispensing and handling properties.High-performance, clear cellophane film tape. High-tack rubber resin adhesive system. Excellent adhesion, dispensing and handling characteristics. Temperature resistant.• Dimensionally stable on the application up to 300ºF (140ºC)• Easily dispensed.• Excellen t holding properties.• Immediate adhesion to a variety of substrates.• Controlled consistent unwind for reliable hand dispensing..Backing: Cellophane FilmAdhesive: Pressure Sensitive Rubber ResinSize: 1/4", 3/4”, 1” and othersColor: TransparentAdhesion to Steel: 43oz/in. width (47 N/100 mm)Elongation at Break: 15%Tape Thickness:Backing 1.43 mil (0.036 mm) / Total 2.3 mil (0.058 mm)Tensile Strength:Machine Direction 23 lbs./in width (402N/100mm) / Cross Direction 40 lbs./in width(700N/100mm)3M 616 平板印刷用膠帶遮光膠帶Lithographers Tape3M Lithographers Tape 616 is an optically transparent and photographically opaque tape.Backing: Unplasticized polyvinylchloride (UPVC)Adhesive: RubberColor: Ruby RedAdhesion to Steel: 36 oz./in. width (39 N/100 mm)Tensile Strength at Break: 29 lbs./in. width (509 N/100 mm)Elongation at Break: 50%Backing Thickness: 1.6 mils (.04 mm)Total Tape Thickness: 2.4 mils (.06 mm)• Ruby Red UPVC film backing to allow accurate positioning.• Resists affects of changing atmospheric conditions to allow repeated and extended “burn” times.• Low caliper backing to minimize ghosting and provide sharper definition.• Pin-hole free backing to provide continuous opacity to light source to help minimize retouching.• Firm adhesive which is long aging and resistant to softening to resist oozing during application and storage.Opaquing, stripping and edging. / Splicing. / Graphic Arts / Printed Circuit Board; Paper.。
【优质】背胶粘性检测指导书word版本 (5页)

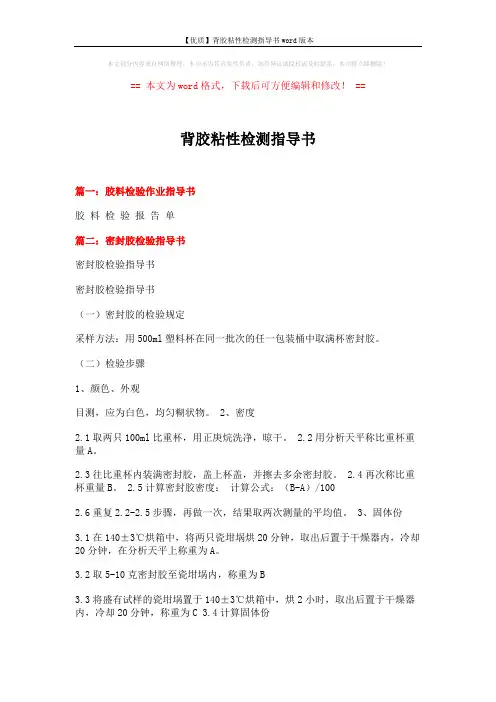

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==背胶粘性检测指导书篇一：胶料检验作业指导书胶料检验报告单篇二：密封胶检验指导书密封胶检验指导书密封胶检验指导书（一）密封胶的检验规定采样方法：用500ml塑料杯在同一批次的任一包装桶中取满杯密封胶。
（二）检验步骤1、颜色、外观目测，应为白色，均匀糊状物。
2、密度2.1取两只100ml比重杯，用正庚烷洗净，晾干。
2.2用分析天平称比重杯重量A。
2.3往比重杯内装满密封胶，盖上杯盖，并擦去多余密封胶。
2.4再次称比重杯重量B。
2.5计算密封胶密度：计算公式：（B-A）/1002.6重复2.2-2.5步骤，再做一次，结果取两次测量的平均值。
3、固体份3.1在140±3℃烘箱中，将两只瓷坩埚烘20分钟，取出后置于干燥器内，冷却20分钟，在分析天平上称重为A。
3.2取5-10克密封胶至瓷坩埚内，称重为B3.3将盛有试样的瓷坩埚置于140±3℃烘箱中，烘2小时，取出后置于干燥器内，冷却20分钟，称重为C 3.4计算固体份计算公式：（C-A）/（B-A）×100%3.5重复3.2-3.4步骤，再做一次，结果取两次固体份的平均值 4、旋转粘度用500ml塑料杯，按《ERICHSEN538-1-M旋转粘度计操作规程》，测定密封胶的旋转粘度。
重复测定两次，结果取平均值。
5、过滤性取100克密封胶，用500克汽油稀释后，用80目的滤布进行过滤，滤布上不得有残留物。
6、冷蠕性6.1用标准模板（规格：150×70×3mm，开孔尺寸：70×10mm，2个孔）压在与该密封胶相关的电泳试板上，刮出厚度为3mm的两道密封胶条。
6.2在密封胶的末端画一横线。
6.3在室温下，将试板(密封胶的末端朝下)垂直静止放置24小时。
背胶测试操作规程(3篇)
第1篇一、目的为确保背胶产品的质量，验证背胶的粘接性能，特制定本操作规程。
二、适用范围本规程适用于所有背胶产品的粘接性能测试。
三、测试仪器与材料1. 测试仪器：- 背胶剥离强度测试仪- 计时器- 刀片- 电子秤- 试样夹具2. 测试材料：- 背胶- 被粘材料（如塑料、金属等）- 标准试验板四、测试步骤1. 试样准备- 从背胶卷材上裁取一定长度的试样，确保试样长度符合测试仪器的测试范围。
- 将试样一端与被粘材料粘接，另一端与标准试验板粘接，确保粘接牢固。
2. 测试仪器调整- 调整背胶剥离强度测试仪的夹具，使其能够牢固夹住试样。
- 设置测试速度，一般设置为200mm/min。
3. 测试过程- 启动测试仪，使试样在设定的速度下进行剥离测试。
- 在测试过程中，观察试样的剥离情况，确保试样在标准试验板上保持平整。
4. 数据记录- 当试样完全剥离后，立即停止测试，记录下剥离强度值。
- 重复测试3次，取平均值作为最终结果。
5. 结果判定- 根据背胶产品的技术要求，对比测试结果，判定背胶产品的粘接性能是否符合标准。
五、注意事项1. 试样处理- 在进行测试前，确保试样表面干净、无油污、无水分。
- 试样在测试前需在标准温度和湿度环境下放置24小时。
2. 测试环境- 测试环境温度应控制在（23±2）℃，相对湿度控制在（50±10）%。
3. 测试人员- 测试人员应熟悉测试仪器的操作，确保测试数据的准确性。
4. 数据记录- 记录测试数据时，应准确无误，并注明测试日期、时间、测试人员等信息。
六、附则1. 本规程由质量管理部门负责解释。
2. 本规程自发布之日起实施。
通过以上规程，可以确保背胶测试的规范性和准确性，为背胶产品的质量控制提供有力保障。
第2篇一、目的为确保背胶质量，规范背胶测试操作，本规程对背胶测试过程进行详细规定，以保障产品性能的稳定性和可靠性。
二、适用范围本规程适用于公司所有背胶产品的测试工作。
3M 双面胶带检验和测试标准
胶接质量的衡量
剥离力Peel
衡量measures 粘接力Adhesion 剥离力Peel 衡量measures 粘接力Adhesion 剪切力Shear
衡量measures 内聚力Cohesion 剪切力Shear 衡量measures 内聚力Cohesion
Load
Load Tape
Tape Test Panel Test Panel
180Peel
180Peel 90ºPeel
90ºPeel
Rolldown Machine
辊压过程
拉力测试仪（剥离力，动态剪切）
剥离力测试
剥离力测试
剥离力测试条件
•环境条件：温度：23c 湿度：55％•辊压条件：辊重：4.5磅
辊速：304.8mm/min (1个来回)•背材：PET膜或铝箔
•板材：ASTM标准钢板
•测试条件：拉伸速度：304.8mm/min
动态剪切测试条件
•环境条件：温度：23c 湿度：55％
•板材：标准钢板或由客户提供
•测试条件：搭接面积：0.5*1或1*1平方英寸
静态剪切测试仪
静态剪切测试条件
•环境条件：温度：23c 湿度：55％
•辊压条件：辊重：4.5磅
辊速：304.8mm/min (1个来回)•背材：PET膜
•板材：标准钢板
•测试条件：负重：250、500、1000克
搭接面积：0.5*1或1*1平方英寸。
3M背胶粘性测试
3M背胶粘性测试3M背胶粘性测试报告我司专业代理3m双面胶等进口品牌胶带，生产其他胶粘制品,可冲型模切，可来图来样加工且免费寄样。
产品介绍：3M9495LE双面胶是3M双面胶中一款PET基材双面胶，属于3M300LSE系列双面胶，由透明PET双面涂布丙希酸胶制成，胶带颜色为透明，规格为：1372MM*55M*0.17MMT，具有良好尺寸稳定性、热稳定性、化学稳定性，耐湿性、初粘性和持粘性好，易模切加工，对塑胶、橡胶、铭牌均有良好的粘性；能适用于更宽的温度范围和恶劣环境；离型纸为聚合物涂层防湿牛皮纸，在高湿度条件下也不会发生皱折；长期耐温93℃,短期耐温可达149℃；剥离强度：1、90度剥离胶粘度（N/100MM），测试方法：ASTM D3330不锈钢丙烯酸聚碳酸酯ABS15分钟粘接后74381276672小时粘接后154558288贮存期限：在21℃和50%相对湿度条件下，原包装状态下自生产之日起保存期为24个月。
应用技术：粘接强度随胶粘剂与被粘表面接触面积的增大而增加，施加稳定的压力有助于胶粘剂与被粘表面的接触，从而加大粘接强度。
要达到最佳的粘接效果，粘接表面必须是洁净、干燥的，胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时，不适于粘接，因此时的胶粘剂太硬，而无法牢固的粘接在物体上；但是，如果已经粘接上了，低温下的持粘力同样是令人满意的。
产品应用：3M9495LE双面胶在环保方面符合ROHS法规要求，适用于铭牌、装饰品、装饰件的粘接，即使是油漆表面，也有较强的粘性。
3M55230厚度:0.15,基材:白色半透明TISSUE、无纺布,耐温性：158℃,特点与应用:较55235厚,剥离力更优异。
粘接塑料,塑料垫片,Mylar片等。
3M55231厚度:0.15MM,基材:白色半透明TISSUE,特点与应用:高粘接强度，特别适用于泡棉的粘接。
3M55232厚度:0.15,基材:白色半透明可移除TISSUE,特点与应用:具有独特的容易移除性能。
最新-3M双面胶带检验和测试标准图文.ppt14-PPT文档资料共21页文档
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
5、虽然权力是一头固执的熊，可是金 子可以 拉学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
3m9948a胶带测试标准附着力
3m9948a胶带测试标准附着力
3M 9948A胶带的附着力测试标准通常是根据行业标准和3M自
身的测试要求来确定的。
一般来说，附着力测试是通过一系列标准
化的测试方法来进行的，以确保产品的质量和性能符合预期。
以下
是一些可能用于测试3M 9948A胶带附着力的常见标准和测试方法：
1. Peel Strength（剥离强度），这是一种常见的测试方法，
用于测量胶带在剥离时的力量。
测试时，胶带被贴在标准测试板或
表面上，然后以特定的速度和角度进行剥离，以测量所需的力量。
2. Shear Strength（剪切强度），这种测试方法用于测量胶带
在受到剪切力时的抗力。
胶带被贴在一个表面上，然后施加剪切力，测量其能够承受的最大力量和时间。
3. Tensile Strength（拉伸强度），这种测试方法用于测量胶
带在受到拉伸力时的抗力。
胶带被拉伸，以确定其能够承受的最大
拉伸力和拉伸程度。
4. Adhesion to Steel（与钢的粘附力），这种测试方法用于
评估胶带与钢表面的粘附力，通常是通过将胶带贴在标准化的钢板
上，然后测量其在特定条件下的粘附性能。
这些测试方法通常是根据ASTM（美国材料与试验协会）或其他国际标准组织的标准来进行的。
在进行附着力测试时，通常会考虑到使用环境、温度、湿度等因素，以确保测试结果能够反映出实际应用情况。
总的来说，3M 9948A胶带的附着力测试标准是多方面综合考虑的结果，以确保其在各种应用场景下都能够表现出优异的性能。
丝印3m胶带测试方法 国标
丝印3m胶带测试方法国标丝印3M胶带测试方法是根据国标进行的，在进行测试之前，首先需要准备一些测试设备和材料，包括丝印3M胶带样本、胶带测试机、旋转式剥离力度计、粗糙度检测仪等。
下面将详细介绍丝印3M胶带的测试方法。
1.剥离力度测试剥离力度是评价丝印3M胶带背胶与基材之间粘合强度的一个重要指标。
测试前首先准备好测试样本，将丝印3M胶带粘贴在一块光洁的金属板上，确保胶带贴合牢固。
使用旋转式剥离力度计，将其固定在剥离力度计上。
然后将测试样本固定在剥离力度计的底部，保持一定的剥离角度，开始进行测试。
记录剥离力度计表盘上的读数，以此来评估胶带的剥离力度。
2.粘度测试粘度是评价丝印3M胶带胶黏剂质量的指标之一。
首先准备好两块平整的试样板，将丝印3M胶带粘贴在试样板上，确保胶带贴合牢固。
然后将两个试样板贴合在一起，用一定的力量进行压紧，使胶带之间的胶黏层充分接触。
然后将试样板固定在粘度检测仪上，通过测量胶黏层在一定时间内的流动性来评估胶带的粘度。
3.耐温性测试耐温性是评价丝印3M胶带在高温环境下胶黏剂性能的指标。
首先准备好测试样本，将丝印3M胶带粘贴在试样板上，确保胶带贴合牢固。
然后将试样板放置在高温环境中，温度一般为60℃-80℃，时间可根据需要设定。
完成测试后，观察胶带的胶黏剂是否有脱落或变形等现象，评估胶黏剂在高温环境下的耐温性能。
4.耐候性测试耐候性是评价丝印3M胶带在户外环境下使用寿命的一个重要指标。
准备好测试样本，将丝印3M胶带粘贴在试样板上，确保胶带贴合牢固。
然后将试样板放置在户外阳光直射的地方，时间一般为半年至一年。
完成测试后，观察胶带的胶黏剂是否发生脱落、发黄或变形等现象，评估胶黏剂在户外环境下的耐候性能。
5.抗拉强度测试抗拉强度是评价丝印3M胶带能够承受的最大拉力的指标。
首先准备好测试样本，将丝印3M胶带粘贴在试样板上，确定胶带的宽度和长度。
然后将试样板固定在拉力试验机上，以一定的拉力速度进行拉伸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3M背胶粘性测试报告ﻫ我司专业代理3m双面胶等进口品牌胶带，生产其他胶粘制品,可冲型模切，可来图来样加工且免费寄样。
3M９495LＥ双面胶是3M双面胶中一款ＰET基材双面胶，属于3Ｍ3０0LSE 产品介绍:ﻫ系列双面胶,由透明PET双面涂布丙希酸胶制成,胶带颜色为透明，规格为：1372ＭM*5５M*0.1７MMT,具有良好尺寸稳定性、热稳定性、化学稳定性，耐湿性、初粘性和持粘性好，易模切加工，对塑胶、橡胶、铭牌均有良好的粘性;能适用于更宽的温度范围和恶劣环境;离型纸为聚合物涂层防湿牛皮纸,在高湿度条件下也不会发生皱折；长期耐温93℃,短期耐温可达149℃；剥离强度:1、90度剥离胶粘度(N/10０MＭ),测试方法:ASＴＭＤ3330ﻫ不锈钢丙烯酸ﻫ聚碳酸酯ﻫAＢS15分钟粘接后72小时粘接后74ﻫ38ﻫ127ﻫ６6ﻫ15455888２ﻫ贮存期限：ﻫ在21℃和50％相对湿度条件下,原包装状态下自生产之日起保存期为24个月。
应用技术:粘接强度随胶粘剂与被粘表面接触面积的增大而增加，施加稳定的压力有助于胶粘剂与被粘表面的接触，从而加大粘接强度。
ﻫ要达到最佳的粘接效果，粘接表面必须是洁净、干燥的,胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时,不适于粘接,因此时的胶粘剂太硬，而无法牢固的粘接在物体上；但是,如果已经粘接上了,低温下的持粘力同样是令人满意的。
ﻫ产品应用：３M949５LE双面胶在环保方面符合ＲOHS法规要求,适用于铭牌、装饰品、装饰件的粘接，即使是油漆表面,也有较强的粘性。
3M5５230厚度:0.１5，基材:白色半透明ＴIＳＳUE、无纺布,耐温性:1５8℃,特点与应用:较５5２３5厚,剥离力更优异。
粘接塑料,塑料垫片，Ｍylar片等。
ﻫ３M５52３1厚度：0.15MM,基材：白色半透明TISSUE，特点与应用:高粘接强度,特别适用于泡棉的3Ｍ55232厚度:0.１５,基材:白色半透明可移除TＩＳＳUE,特点与应用:具有独粘接。
ﻫ特的容易移除性能。
适用于需要经常更换的零部件, 如：打印机／复印机/传真机的硒鼓周边零部件。
ﻫ３M552３５厚度:０.1,基材:白色半透明ＴISSUE,特点与应用:超薄无纺布基材胶带, 适合粘接塑料, 塑料垫片，金属铝箔等。
3Ｍ5５256厚度:0.０５,基材:透明PET，温度:－４到121摄氏度，特点与应用:良好的耐热冲击, 适合电脑屏幕边框,LＣD 泡棉，元器件,电池绝缘体附件等粘接。
3M５５2６2厚度：0．1５,基材:透明PＥT,特点与应用:良好的耐热冲击, 适合电脑屏幕边框的粘接，LＣD泡棉粘接、元器件、电池绝缘体附件粘接。
3Ｍ48０1厚度:0.１00-0.１50，基材:白色TＩSSＵE透明,特点与应用:两面不同的胶3Ｍ900９厚度:0．05，基材：透明PET,特点与应用:层厚度,适合粘UV涂层的表面。
ﻫ3M９019 厚度:0.03,基材:薄PET胶带,良好的耐热冲击,特别适合于缓震垫片的粘接。
ﻫ透明PET,特点与应用:超薄PET胶带，良好的耐热冲击，特别适合于对厚度有要求的缓震垫片或LCＤ背光模组片材的粘接。
3Ｍ9475LＥ厚度:0.１15,基材：透明ＰＥT，特点与应用:良好的耐热冲击性及剥离强度。
常用于机壳，塑料件/金属件的粘接。
３MY9448厚度:0.15,基材:白色TＩSＳUE,特点与应用:对橡胶，PP,粗糙表面具有较好的粘性。
适合于铭牌/标志粘接,绝缘片，塑料垫片的粘接。
光驱硬盘的减震泡棉的粘接,扫描仪机顶盖泡棉的粘结。
耐温性是-４0－80度,3M 4９２6描述:灰色,闭孔泡绵，粘附性好,对许多涂料金属的粘附性强。
耐增塑剂，应用方案：粘合窗框条,将聚碳酸酯镜头粘合和密封到LＣD上，卡车组装中粘合欲涂料漆金属,将塑胶窗户粘结和密封到预涂漆控制面板、开关装置上,装配乙烯管道和导管。
ﻫ３M 4936描述:灰色,闭孔泡绵,粘附性好,对许多涂料金属的粘附性强,耐增塑剂,应用方案：粘合窗框条,将聚碳酸酯镜头粘合和密封到LＣＤ上,卡车组装中粘合预涂料金属。
将塑料窗户粘结和密封到预涂漆控制面板/开关装置上。
装置乙烯管道和导管。
3M９４９2ＭP厚度：0.063,基材:透明PET,特点与应用:4６7MP 的有基材版本，良好的耐热冲击性，适用于元器件的粘接。
ﻫ3M949５ＬE厚度：0.17，基材:透明PET,耐温性是－40到１4９度,特点与应用:适用于低表面能粘接,对低表面能的塑料, 泡棉及软3M９４95MP厚度:0.143,基材:透明PET，特点与应垫缓振材料粘接性能优异。
ﻫ3M９6０9 厚度：0.２25，基材：透用:468MP的有基材版本。
适用于元器件的粘接。
ﻫ明PＥT，特点与应用:较厚的PET 胶带,常用于视窗，边框粘接３M４2２9P厚度:0.8MM,颜色:灰色，产品说明：可用于车身护条;保险杆饰条;名牌;浪板；核桃木饰条。
粘接强度高，密封性能好，抗冲击性能优异;适用于不同材质的粘接,避免接触,防腐蚀。
用在汽车保险杆饰条,车侧护条，射出铭牌,浪板，核桃木饰条等.短期耐温性1４9℃长期耐温性９3℃,特性:优良好贴服性能,对软质乙烯有良好的粘接强度．如镜子的安装，塑料挂钩，皂盒等的固定.3M9080厚度:０.１5，无纺布基材,。
易于操作，耐温１２0度,适用于家用电器市场,包括冰箱蒸发器黏结及控制面板黏结,铭牌黏结:广泛适用于加工行业，包括橡塑行业中橡胶条及塑料的黏结。
主要用途:广告牌,铭牌,装饰板等。
ﻫ3M９492MP厚度:0.０6３,基材:透明PET，特点与应用:46７MP 的有基材版本,良好的耐热冲击性,适用于元器3M4９51 厚度：1.100，基材：白色泡棉,适用温度:短期可达149度，长期件的粘接。
ﻫ可达９３度。
粘结玻璃和金属等,医用铅块和有机玻璃。
高粘结强度，适用于粘结面板到建筑物卡车或拖车的铝框上。
3M4６11 厚度：1.1MM，ＶHB胶带红色ＰＥ表面，粘结高能材料，电子用途,黑灰色高阻燃性.3M4920厚度是0.3７５,基材是白、黑、灰三种颜色的泡棉，耐温性是-4０到149度,3Ｍ９4７3 透高粘接强度,高剪切强度,优异的防水性能,用于塑料外壳与玻璃的粘结。
ﻫ明，厚度是０.25，长期耐温149度,短期耐温２60度,一般工业组装及金属装配。
3M４377-5０厚度：０.05０，基材：透明PET,特点与应用:耐高温性能优良。
两面不同的粘性,一面高粘性,适合永久固定，另一面中粘性适合重新定位的需求,厚度是同类型产品中最薄的一种,特别符合薄型设计的要求,主要用于元器件的粘接等。
ﻫ昆山市博大胶粘制品经营胶带模切加工、进口双面胶、高温胶带、泡棉胶带、保护膜、VHＢ泡棉胶带、导电、导热胶带、全透明双面胶、防火胶带、防水泡棉胶带、铁氟龙胶带、抗酸膜胶带、EVA双面胶、美纹胶胶带、茶色高温胶带、铜箔铝箔导电胶带、防静电胶带、防伪胶带、防水胶带、遮光胶带、反光胶带,纤维胶带、喷涂胶带、牛皮胶带、玛拉胶带、电工胶带、醋酸布胶带、指纹胶带、挡墙胶带、封缄胶带、封箱胶带、不干胶、各种绝缘、耐高温、异形材料、模切加工成型等。
公司配备高精密进口模切、冲型设备,为客户提供高精密,高品质的结构设计解决方案，以满足广大客户对胶粘制品的特殊需求。
公司设有无尘室，可保证特殊产品的洁净度需求。
公司拥有完整的、科学的质量管理体系，已通过IＳO９001：２00８质量管理体系认证。
AＳTM D 1000测试方法请查收;测试方法与要点１、胶带通用性能测试1.１动态剥离强度180°剥离依据ＡSTＭD1000需要注意的细节1, 试验设备:能以恒定的速度拉伸的拉力试验机.2, 标准钢板:302或者３04 钢板，１25mm ＊50mｍ*1.5mm ；3, 试样尺寸:长250mｍ，宽2５ｍm(注意不要污染到样品) , 3个样品/卷。
4, 橡胶压辊：直径80±２.5mm （不包括胶层）,宽４5±1mm，胶层厚６mm，硬度８0±5℃(邵氏A 型)，重２000±50g.5, 操作程序:①制备样品前,胶带(卷)在23±２℃下至少存放24 小时,制样时，先撕去外面的3层，样品粘结前应在温度为23±2℃、相对湿度为50±2%的条件下放置1小时;②样品粘结上后，用橡胶辊以300mm/miｎ的速度沿胶带两头各压一次,挂样前在制样环境下放置20min；③测试应该在温度为２３±２℃、相对湿度为50±2%的条件下进行;④使剥离面与试验机力线保持一致，试验机以3０0ｍm/ｍin的速度拉伸;2⑤拉伸25mm后开始读数，每隔13mm读一次，最后的25mm 不读数;6, 结果：取３次试验的平均值.７．单位:N ／1０mm或者oｕnce/１ｉnc2、电气性能测试2.1 介电击穿强度1．测试依据:ASTM D10002. 测试要点：①单层胶带耐受持续升高(50０V/S)的交流电压的能力,单位:kｖ;②样品要求:长12５mm ，每卷至少取样3个，每个样品测试３个点；③结果：取测试平均值；④注意事项:当胶带比较窄时易引起爬电；⑤制样前,胶带（卷)在23±2°C 下至少存放24小时,制样时，先撕去外面的3层，样品粘结前应在温度为23±2°C 、相对湿度为５0±２%的条件下放置1小时；测试应该在温度为23±2°C、相对湿度为５0±2%的条件下进行。
3Ｍ胶带是美国3M 公司发明的一种用途很广的胶带，对储存环境和有一定的要求,今天就由3Ｍ胶带代理商宏嘉鑫跟大家介绍3Ｍ胶带对储存环境有哪些要求，如下３M胶带对储存环境的要求:1、当企业购买了3Ｍ胶带后,应马上把３M胶带存入库房,防止日晒、雨淋。
2、3M 胶带禁止与酸碱油等有机溶剂直接的接触。
3、3Ｍ胶带应该成卷放置,不要折叠，每当3Ｍ胶带存放一段时间后，就要翻动一次,以保证3M 的清洁干燥。
４、３M 胶带储存时要距发现装置1m 以外，室温在零下1５摄氏度到40摄氏度之间。
5、不要把不同品种，不同规格型号,不同强度，不同布层数的３M 胶带在一起使用。
