地基基础施工图设计及审查要点
施工图审查要点
施工图纸审查要点编制日期修订记录日期修订状态修改内容修改人批准人一、建筑结构施工图审查要点1.总则1)建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。
单位工程最终沉降量计算值是否满足有关规定。
2)检查工程设计是否严格执行国家强制性技术标准、规范、规程、规定。
3)检查地震设防是否明确：建筑抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。
4)施工中可操作性如何，有无设计上的功能隐患，设计是否经济。
2.地基、基础及地下室1)根据地质勘察报告，在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见选择经济可靠的地基处理方案，对于软土地基需作地基沉降、变形计算及提出变形控制措施、建议。
2)桩基选型➢可根据详勘报告并结合各类桩基的工程特性、经济性，确定可选用的桩基类型，提出意见；➢组织技术讨论会或研讨会，对各类可以使用的桩基类型进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）；➢根据建筑物四周环境条件、建筑物层高、基坑支护等条件综合考虑，最终审核桩基形式；➢桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲砖孔桩可通过现场施工取样和地质报告相互对应来确定，持力层的确定应经济合理，施工参数的取值应合理，且施工时可操作性强。
3.地下室部分1)地下室的留洞➢管道穿越地下室的外墙必须预留防水套管；➢管道穿越地下室的顶板，如位置在室外时必须预留防水套管；➢地下室防排烟洞口、柴油发电机排烟洞口应特别注意，这些洞口较大且在结构图上容易遗漏。
➢地下室的留洞在施工前，各专业应汇总校对，检查是否有会签，以防遗漏；➢干管穿越地下室梁的留洞在水平方向应考虑留有较大的富裕，以避免施工误差，使管道安装困难。
管道穿梁的位置是否对梁的受力不利，是否有加强处理措施。
2)地下室设备房➢变配电房、水泵房、柴油发电机房不宜放在较低的位置，以免被水淹；➢变配电房如在地下室应考虑局部的抬高。
地基基础施工图设计及审查要点

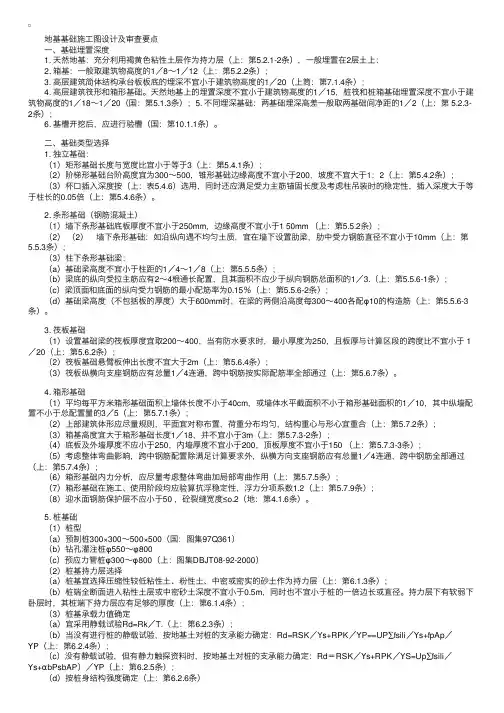

地基基础施⼯图设计及审查要点 ⼀、基础埋置深度1. 天然地基：充分利⽤褐黄⾊粘性⼟层作为持⼒层（上：第5.2.1-2条），⼀般埋置在2层⼟上： 2. 箱基：⼀般取建筑物⾼度的1／8～1／12（上：第5.2.2条）； 3. ⾼层建筑简体结构承台板板底的埋深不宜⼩于建筑物⾼度的1／20（上筒：第7.1.4条）；4. ⾼层建筑筏形和箱形基础。
天然地基上的埋置深度不宜⼩于建筑物⾼度的1／15，桩筏和桩箱基础埋置深度不宜⼩于建筑物⾼度的1／18～1／20（国：第5.1.3条）；5. 不同埋深基础：两基础埋深⾼差⼀般取两基础间净距的1／2（上：第 5.2.3-2条）； 6. 基槽开挖后，应进⾏验槽（国：第10.1.1条）。
⼆、基础类型选择 1. 独⽴基础： （1）矩形基础长度与宽度⽐宜⼩于等于3（上：第5.4.1条）； （2）阶梯形基础台阶⾼度宜为300～500，锥形基础边缘⾼度不宜⼩于200，坡度不宜⼤于1：2（上：第5.4.2条）； （3）杯⼝插⼊深度按（上：表5.4.6）选⽤，同时还应满⾜受⼒主筋锚固长度及考虑柱吊装时的稳定性，插⼊深度⼤于等于柱长的0.05倍（上：第5.4.6条）。
2. 条形基础（钢筋混凝⼟） （1）墙下条形基础底板厚度不宜⼩于250mm，边缘⾼度不宜⼩于1 50mm （上：第5.5.2条）； （2）（2） 墙下条形基础：如沿纵向遇不均匀⼟质，宜在墙下设置肋梁，肋中受⼒钢筋直径不宜⼩于10mm（上：第5.5.3条）； （3）柱下条形基础梁： （a）基础梁⾼度不宜⼩于柱距的1／4～1／8（上：第5.5.5条）； （b）梁底的纵向受拉主筋应有2～4根通长配置，且其⾯积不应少于纵向钢筋总⾯积的1／3.（上：第5.5.6-1条）； （c）梁顶⾯和底⾯的纵向受⼒钢筋的最⼩配筋率为0.15％（上：第5.5.6-2条）； （d）基础梁⾼度（不包括板的厚度）⼤于600mm时，在梁的两侧沿⾼度每300～400各配φ10的构造筋（上：第5.5.6-3条）。
