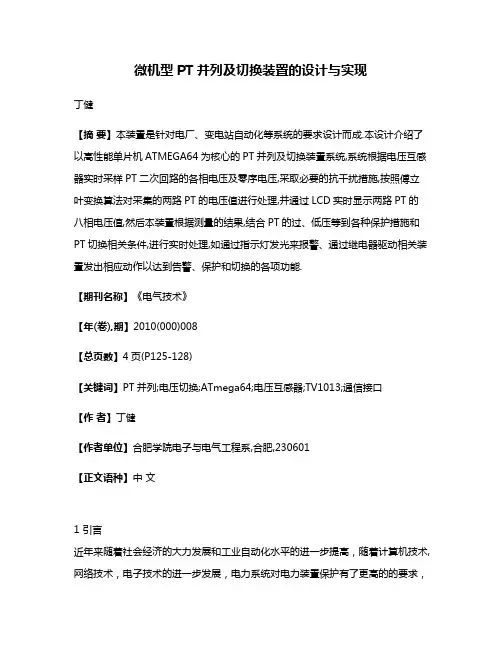

微机型PT并列及切换装置的设计与实现
微机型PT并列及切换装置的设计与实现丁健【摘要】本装置是针对电厂、变电站自动化等系统的要求设计而成.本设计介绍了以高性能单片机ATMEGA64为核心的PT并列及切换装置系统,系统根据电压互感器实时采样PT二次回路的各相电压及零序电压,采取必要的抗干扰措施,按照傅立叶变换算法对采集的两路PT的电压值进行处理,并通过LCD实时显示两路PT的八相电压值,然后本装置根据测量的结果,结合PT的过、低压等到各种保护措施和PT切换相关条件,进行实时处理,如通过指示灯发光来报警、通过继电器驱动相关装置发出相应动作以达到告警、保护和切换的各项功能.【期刊名称】《电气技术》【年(卷),期】2010(000)008【总页数】4页(P125-128)【关键词】PT并列;电压切换;ATmega64;电压互感器;TV1013;通信接口【作者】丁健【作者单位】合肥学院电子与电气工程系,合肥,230601【正文语种】中文1 引言近年来随着社会经济的大力发展和工业自动化水平的进一步提高，随着计算机技术,网络技术，电子技术的进一步发展，电力系统对电力装置保护有了更高的的要求，而以前的单纯依靠互感器进行简单的系统保护已经无法满足更高的要求。
因此，电力保护行业的一大批科研机构和企业已经开始新的电力系统保护装置的研究。
智能型PT保护及切换装置就是一种新型的智能保护装置。
它不仅包括电压互感器，而且更重要的是它是由控制器进行智能控制，增加了多种功能，如系统电力参数采样，循环监视，系统自检，故障报警，参数显示，人机界面，系统参数整定等功能。
由于这种保护装置具有多种功能，所以其市场大，应用领域广，已基本取代了以前那种继电保护装置，成为电力保护装置研究发展的趋势。
目前同类装置有把电压保护与电压切换分为两种装置独立进行设计，也有把电压保护与电压切换做成一个装置的，但所用的控制器主要有DSP或十六位单片机，而本装置使用八位高性能单片机ATMEGA64来设计的，可以实现同类产品的功能，为工程管理人员带来许多便利。
VIP-97X 96X使用说明书
目录第一部分保护装置使用说明 (1)一．面板指示灯说明 (1)二．装置的操作说明 (1)第二部分保护装置详细说明 (7)一．VIP-971线路型微机保护测控装置 (7)二．VIP -972变压器型微机保护测控装置 (15)三．VIP -973电动机型微机保护测控装置 (22)四．VIP -973C电动机综合型微机保护测控装置 (32)五．VIP-976电容器型微机保护测控装置 (37)六．VIP-979母联型微机保护测控装置 (42)七．VIP -963备自投型微机保护测控装置 (49)八．VIP -965母线PT型微机保护测控装置 (56)九．VIP -966 PT并列型微机保护测控装置 (60)第三部分：常见问题处理 (65)第一部分保护装置使用说明一．面板指示灯说明面板指示灯共有七个，从右到左排列顺序依次如下：（不同装置另外说明）●运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。
●电源：表示装置继电器输出电源是否正常，正常运行时为绿色且常亮。
●故障：表示装置自检是否正常，正常不显示，不正常显示红色并告警。
●合位：表示装置所控制的断路器在合闸位置，在合闸位置时显示红色，开关分闸时不亮。
●分位：表示装置所控制的断路器在分闸位置，在分闸位置时显示绿色，开关合闸时不亮。
●告警：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现告警事件红灯亮。
●事故：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现跳闸事件红灯亮。
二．装置的操作说明（一）按键使用说明↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行。
微机保护技术说明书
微机保护测控装置技术使用说明书版本：V1.00*本说明书可能会被修改，请注意最新版本资料目录一．装置简介 (3)1.装置概述 (3)1.1装置简介 (3)1.2装置特点 (4)1.4 装置结构 (5)2主要技术指标 (6)2.1 技术参数 (6)2.2 环境参数 (8)二．综合保护测控装置 (9)1．功能说明 (9)1.1 三段式相间过流保护 (9)1.2 过负荷保护 (10)1.3 重合闸保护 (10)1.4 相间加速保护 (11)1.5 充电保护 (11)1.6 负序过流保护 (11)1.7 零序过流保护 (11)1.8 过电压保护 (11)1.9 低电压保护 (12)1.10 零序过电压保护 (12)1.11 低频减载保护 (12)1.12 非电量保护 (12)1.12 系统异常工况告警及闭锁功能 (13)2．装置整定 (13)2.1 装置软压板整定 (14)2.2 装置定值整定 (14)2.3 装置参数整定 (16)三．电动机保护测控装置 (17)1．功能说明 (17)1.1 起动时间（Tstart） (17)1.2 相间过流保护 (17)1.3 负序过流保护 (17)1.4 过负荷保护 (18)1.5 零序过流保护 (18)1.6 过电压保护 (18)1.7 低电压保护 (18)1.8 零序过电压保护 (19)1.9 非电量保护 (19)1.10 系统异常工况告警及闭锁功能 (19)2．装置整定 (20)2.1 装置软压板整定 (20)2.2 装置定值整定 (20)2.3 装置参数整定 (21)四．进线保护装置 (22)1．功能说明 (22)1.1 三段式相间过流保护 (22)1.2 过负荷保护 (23)1.3 相间充电保护 (23)1.4 负序过流保护 (23)1.5 零序过流保护 (24)1.6 过电压保护 (24)1.7 低电压保护 (24)1.8 零序过电压保护 (24)1.9 进线备自投或自复保护 (25)1.10 系统异常工况告警及闭锁功能 (26)2．装置整定 (26)2.1 装置软压板整定 (26)2.2 装置定值整定 (27)2.3 装置参数整定 (28)五．使用说明 (29)1．装置介绍 (29)1.1 键盘 (29)1.2液晶 (29)1.3 界面菜单 (30)1.4 模拟通道 (30)1.5 事件报告 (31)1.6 系统设置 (32)1.7 装置测试 (33)1.8 装置调试 (34)2．保护装置外型开孔尺寸 (36)2.1 开孔尺寸及安装 (36)2.2安装 (36)2.3开孔尺寸图 (37)六．典型接线图 (38)1.线路保护典型接线图 (38)2.变压器保护典型接线图 (39)3.高压电容器保护典型接线图 (40)4.高压电动机保护典型接线图 (41)5.母联保护典型接线图 (42)6．进线备自投保护典型接线图 (43)七．常见故障及处理方法 (44)装置出厂缺省密码为0000一．装置简介1.装置概述1.1装置简介微机保护测控装置适用于66 kV及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、进线备投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。
母联保护测控装置使用说明书
母联保护测控装置使用说明书本装置适用于66kV及以下电压等级的非直接接地或不接地系统中的母线联络保护及测控。
可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。
1．保护功能◆三相/两相三段式电流保护（速断、限时速断、过流）◆零序电压闭锁方向零序过流保护（可选择跳闸/告警）2．辅助功能◆备用电源自动投入◆PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：两路母线电压、电流、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能◆电源断路器保护跳闸闭锁备自投5．通讯功能◆CAN总线，以及标准的RS485多机通讯接口6．特点◆采用分层分布式设计，可组屏安装或直接安装于开关柜上◆封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准◆与两路进线断路器配合，在不改变硬件及软件的情况下，可以实现两路进线电源备自投和母联自投两种运行方式◆可以实现远方定值整定与修改◆事件顺序记录并上传SOE事件◆汉字液晶显示，键盘操作◆设有独立的起动元件用来开放继电器电源，提高装置的安全性二、基本原理针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。
若在整定时限内电流返回则复位计时器。
当电流达到速断定值时，且速断保护投退控制字处于投入状态，则立即跳闸，同时给出保护动作、事故音响信号，并记录和上传相应的SOE事件。
图1 三段保护逻辑框图零序过流保护逻辑图如下图。
注：3Uo为采样值；3Io为采样值；3Io’为计算值（Ia+Ib+Ic）。
PT并列装置
PT并列装置采用南京南瑞生产的两个RCS—9663C电压并列插件和一个RCS—9706C测控装置实现110kV、10kV系统的电压监视和PT并列功能。
保护装置说明1、RCS—9706C测控插件主要用于电压监视，配有小键盘和液晶窗，在“开机屏幕”状态下，按下“取消”按钮，可以进入主菜单，再按下“取消”按钮，可以回到“开机屏幕”状态。
进入主菜单后，按上、下按钮，选择“模拟量显示”，按下“确定”按钮，可以显示本站各电压等级母线的相电压、线电压、频率、零序电压的二次值，按上、下按钮可以实现滚屏显示。
2、两个RCS—9663C电压并列插件，可以用来分别实现110kV、10kVPT并列操作。
其中，每一个插件都有三个指示灯“并列1”、“并列2”、“并列3”“并列1”和“并列2”指示灯正常时点亮，表示各电压等级母线PT运行正常，各电压模拟量正常。
“并列3”指示灯正常时不亮，当进行PT并列操作后，点亮。
3、两个RCS—9663C插件各有一个三位置“PT并列把手”，用来实现各电压等级的PT切换。
“遥控”位置，当在监控后台机上进行PT并列遥控操作前，应将“PT并列把手”打至该位置；“禁止并列”位置，当系统正常，无需进行PT并列操作时，应将“PT并列把手”打至该位置；“允许并列”位置，当需要进行PT并列手动操作时，应将“PT并列把手”打到该位置，实现两条母线PT的二次并列。
PT并列操作当因某种原因，要进行某电压等级的PT二次并列操作，可由两种方式进行：1、手动就地PT并列操作：（1）检查该电压等级两条母线电压指示正常；（2）检查该电压等级RCS—9663C电压并列插件“并列1”、“并列2”指示灯亮，“并列3”指示灯熄灭。
（3）将该电压等级的“PT并列把手”由“禁止并列”位置打至“允许并列”位置，（4）检查该电压等级的RCS—9663C插件“并列3”指示灯亮，（5）根据需要从一、二次将要停电的PT退出运行；（6）检查该电压等级的母线电压指示正常。
人民电器RPS-2000说明书
在通讯系统中：各单元在设定地址号码后，通过现场总线ＣＡＮ网或通过屏蔽双 绞线并联后通过 485 口直接接入到后台监控计算机进行通讯，另外也可接入光纤通 讯及以太网。考虑到调度上的方便性，也可以通过通讯管理机中转接出。装置将采 集到的各种信息通过通讯网络上送给微机监控系统、同时微机监控系统把接受到的 各种信息显示在界面上或打印出来；微机监控系统把各种命令通过通讯总线也传送
VCC
（内供）
（内供2、电源及继电器模件：提供装置各种工作电源，直流、交流 110-220V 输入，经抗
干扰滤波回路后，利用逆变原理输出±5V，±24V。两组电压均不共地，且采用浮地
方式，同外壳不相连。同时电源具有过压保护、过流保护功能。
联系电话：15821562306
该系统自投入市场以来，以其运行稳定、功能完善、采样精确、开入开出准确、 通讯稳定可靠而深受用户的好评。
该系统采用分层分布式控制模式：单元装置可以集中组屏，也可分散安装于开 关柜的二次仪表室中。集中组屏时，屏柜采用 2260（或 2360）×800×600，每面屏 柜最多可装 12 台装置。其各种保护测控单元、自动化控制单元从物理性能上与空间 分布至主变电站一次设备间隔层，各单元作为一个完整系统：具有独立的电源板件、 CPU 板件、操作回路、交流采集板件、遥信采集板件及独立的出口回路；装置在完成 对变电站对应间隔进行保护、测量、控制等功能外，各单元在软、硬件设计上是完 全独立的，不依赖通讯网络。
高压电工入网考试题(继电保护)单选
七、单选题（继电保护）1. 2000kW以下的电动机，如果（B．电流速断保护）灵敏度不能满足要求时，也可采用电流纵差动保护代替。
2. 对于接线方式较为简单的小容量变电所，操作电源常常采用（B．交流操作电源）。
3. 下列（A．A310）表示110kV母线电流差动保护A相电流公共回路。
4. （D．中间继电器）的触点可以直接闭合断路器的跳闸线圈回路。
5. （B．后备保护）是指当主保护或断路器拒动时用来切除故障的保护。
6. 阅读（B．展开图）的顺序是：先交流后直流再信号，从上而下，从左到右，层次分明。
7. 微机保护装置中，采样保持回路的符号是（B．S/H）。
8. 对控制和保护回路进行编号时，正极性回路（D．编为奇数由小到大）。
9. 微机保护装置的CPU在执行程序时，对由数据采集系统输入至（C．EPROM）区的原始数据进行分析处理，以完成各种继电保护功能。
10. 下列电缆编号属于35kV线路间隔的是（B．1U123）。
11. 从功能上来划分，微机保护装置的硬件系统可分为（B．6）个部分。
12. 重瓦斯动作后，跳开变压器（B．各侧）断路器。
13. 中小容量的高压电容器组如配置电流速断保护，动作电流可取电容器组额定电流的（B．2～2.5）倍。
14. 110kV及以下线路保护测控装置，电压恢复正常后装置延时（B．1.25s）自动把PT断线报警返回。
15. （B．低电压继电器）是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。
16. 把设备编号和接线端子编号加在一起，每一个接线端子就有了唯一的（C．相对编号）。
17. 相对编号常用于（A．安装接线图）中。
18. 110kV及以下线路保护测控装置，满足以下条件：当正序电压小于（B．30V）而任一相电流大于0.1A，延时10秒报母线PT断线。
19. 110kV及以下线路保护测控装置，当装置自产零序电压大于（C．30V）时，延时15秒接地报警。
20. 主保护属于按（C．保护所起作用）分类。
数字化保护装置分类及原理介绍
数字化保护装置分类及原理介绍保护测控装置是专门针对110kV及以下电压等级智能化电力系统规范设计的综合保护测控装置，既适用于电力系统对保护和测控功能、性能的要求，也适用于石化、钢铁、冶金等行业要求比较灵活的应用场合，既可以开关柜就地安装也可以组屏安装，是构成智能电网的理想元件。
微机保护主要特点◇保护功能：针对110kV及以下电压等级智能化电力系统特点，保护型号配置合理，保护功能齐全。
◇高度集成：集保护、测量、控制、监测、通讯、录波、事件记录等多种功能于一体。
◇数字化变电站接口：符合IEC61850通信规范，支持SV输出、GOOSE输入输出，支持传统互感器、模拟量小信号或电子式互感器接入。
◇防越级保护功能：降低了定值设置的配合要求，提高了保护动作的选择性和快速性。
◇网络保护和控制功能：通过装置之间的高速通信，很容易实现备自投、简易母线保护、负荷监测和负荷优化联切等保护和控制功能，实现柜间无二次电气连接线，降低了现场安装和维护成本，缩短了整体交付时间。
◇采样值同步输出功能：配合专用软件模块可实现实时采样波形显示（示波器功能），可根据设定条件启动录波，可进行动态线损分析、谐波分析、电压偏差分析、节能分析、电压闪变分析等高级功能。
◇弧光保护功能：选配弧光传感器，通过微机保护装置之间的配合，可以方便实现弧光保护功能而不用增加其它任何成本，大大提升了产品性价比。
◇DCS系统接口：具有2路4-20mA直流输出功能和1路PROFIBUS 通信功能，实现与DCS系统的无缝连接。
◇传感器接口：具有4路温度传感器Pt100/Cu50直接接入和4路4-20mA直流输入功能，实现温度采集和其它传感器的接入。
◇扩展功能：同一插槽位置可配置不同功能板件，很方便实现开入、开出等通道的扩展。
◇通讯功能：母联保护装置采用ARM9独立微处理器进行通讯管理，可提供2路RS485（标配1路）、2路以太网通讯接口、1路打印接口和1路IRIG-B码对时接口；通讯协议支持IEC61850、modbus RTU、modbus TCP、IEC103。
微机综合保护装置浅析
微机综合保护装置浅析摘要随着科学技术的不断发展,电力系统的保护不可避免地由传统的继电器保护进入了微机综合保护时代,微机综合保护装置比传统的继电器要先进、可靠、经济,本文介绍了微机综合保护装置的基本原理,微机综合保护装置应用的优点、种类、功能等。
关键词微机综合保护装置;继电器保护;原理;种类;功能1 微机综合保护装置的原理近年来,国内外微机综合保护技术的研究工作和产品开发不断取得新成果。
但是,其基本原理却是相同的,微机综合保护装置主要部分是微机本体,它被用来分析计算电力系统的有关电量和判断系统是否发生故障,然后决定是否发出信号。
除微机本体外还需要配备自电力系统向微机送进有关信息的输入接口部分和向电力系统送出控制信息的输出接口部分。
此外,还有人机对话的屏幕显示器等。
其原理框图如图1。
由图中可以看出,当电力系统发生故障时,故障信号通过电流、电压互感器等传入微机综合保护系统中的模拟量输入通道,经A/D转换后,计算机将对这些故障信号按固定的保护算法进行运算,并判别是否有故障存在,一旦确定保护区域内有故障,微机保护系统将根据现有继电器以及跳闸继电器的状态来决定跳闸次序,经控制、开关量输出通道输出跳闸信号,从而切除电力系统的故障并打印故障信息及动作情况。
2 微机综合保护装置的特点微机综合保护装置与传统继电器保护的比较其主要区别,在于用微机控制的多功能继电器替代了传统的电磁式继电器,并取消了传统的信号屏等装置,相应的信号都可以输入至计算机。
为便于集中控制,还可以将所有的控制保护单元集中布置。
由于各种微机装置均采用网络通讯方式与当地的监控系统进行通讯而不是传统的接点输出到信号控制屏,因此二次接线大量减少。
同时由于采用了技术先进的当地监控系统来取代占地多、操作陈旧的模拟控制屏,使得所有的操作更加安全、可靠、方便。
所以微机综合保护装置的优点可以概括为以下几点:1)可靠性高。
一种微机保护单元可以完成多种保护与监测功能。
变电站综合自动化与智能变电站应用技术章节习题及答案
第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化？答：变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。
变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。
2.变电站综合自动化系统有哪些基本功能？答：变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。
3.简述变电站层的组成。
答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。
4. RCS-9600综合自动化系统有哪几部份组成？答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。
5.RCS-9600后台监控系统具有哪些特点？答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。
RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。
6. RCS-9600系列保护测控单元完成的主要功能有哪些？答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。
概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。
7. RCS-9600综合自动化系统中实时采集的数据包括哪些类型？答：实时数据采集包括：①遥测。
微机保护测控装置原理
微机保护测控装置原理1 适用范围（/weijicekong/）DMP313微机线路保护装置主要适用于35KV及以下电压等级的开闭所进线保护，可集中组屏，也可分散于开关柜。
2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②三相一次重合闸(不对应启动、保护启动、检无压)③低频减载(带欠流闭锁，滑差闭锁)④零序方向保护⑤低压减载（带加速功能）⑥过负荷告警⑦母线绝缘监视⑧PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。
2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Uab、Ua、Ub、Uc、3U0、Fr②遥信：一个断路器（双位置遥信），六个开关遥信，弹簧未储能，压力异常报警，压力异常闭锁③遥脉：本线路有功，无功电度（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新5套故障波形，记录故障前5个周波，故障后5个周波，返回前5个周波，返回后3个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。
3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的偏差不大于±1%。
HSA-500微机保护测控装置使用说明书
HSA-500微机保护测控装置使用说明书一．保护测控装置面板图标使用说明：1．微机保护测控装置说明：微机保护测控装置包含以下型号内容：HSA-531 线路保护测控装置；HSA-535 变压器保护测控装置；HSA-536 电动机保护测控装置；HSA-537 电动机差动保护测控装置；HSA-539 电容器保护测控装置；HSA-551 母联备自投保护测控装置；HSA-552 母线PT保护测控装置；HSA-512 主变差动保护测控装置；HSA-515 主变后备保护测控装置；该类型保护测控装置的名称在保护测控装置的最上端直接显示；2．微机保护测控装置面板指示灯说明：此类型的面板指示灯共有七个，从上往下依次排列顺序如下：O 运行：表示装置的运行状态，正常运行时为绿色显示且不停的闪烁。
O 电源：表示装置的工作电源是否正常，正常运行时为绿色显示且常亮。
O 告警：表示装置检测的设备有不正常的状态发生，正常运行时不显示，出现不正常状态时显示红色。
过负荷、PT 断线、PT失压、零序过流、小电流接地、轻瓦斯、温度升高等情况出现时指示灯显示红色。
出现以上现象时需要值班人员根据实际情况对设备进行检查、调整。
O 事故：表示装置检测的设备有事故状态发生，正常运行时不显示，出现事故状态时显示红色。
保护跳闸等情况出现时指示灯显示红色。
出现以上情况时需要值班人员根据事故发生的实际情况对设备进行检查、调整。
O 故障：表示装置通过自检发现装置本身的元件是否有故障。
正常运行时不显示，出现不正常状态时显示红色。
此灯亮时请值班人员速将故障类型告诉厂家，由厂家做出处理。
O 合位：表示装置所保护的设备开关是否在合闸位置。
在合闸位置显示红色指示灯。
O 分位：表示装置所保护的设备开关是否在分闸位置。
在分闸位置显示绿色指示灯。
3．微机保护测控装置的操作键说明：▲：是液晶上光标的上移键，按此键光标将从下往上移动；另外作为“保护定值”菜单中的数字增加键，每按此键一下，对应的数字将增加“1”。
什么是微机综保装置？微机综保装置的特点和技术要求
什么是微机综保装置？微机综保装置的特点和技术要求高压配电柜微机综保装置是用于测量、控制、保护、通讯一体化的一种经济型保护；针对配网终端高压配电柜量身定做，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表、电度表等，并可通过通讯口将测量数据及保护信息远传上位机，方便实现配网自动化；装置根据配网供电的特性在装置内集成了备用电源自投功能，可灵活实现进线备投及母分备投功能。
微机综保装置的特点高压配电柜微机综保装置采用了国际先进的DSP和表面贴装技术及灵活的现场总线（CAN）技术，满足变电站不同电压等级的要求，实现了变电站的协调化、数字式及智能化。
此系列产品可完成变电站的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能，使产品的技术要求、功能、内部接线更加规范化。
产品采用分布式保护测控装置，可集中组屏或分散安装，也可根据用户需要任意改变配置，以满足不同方案要求。
高压配电柜微机综保装置适用于110KV及以下电压等级的保护、监控及测量，可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主设备的保护、控制与监视。
单元化的设计使其不但能方便地配备于一次设备，也可以集中组屏、集中控制。
技术要求：1、高压柜的制造、试验、安装等应满足中华人民共和国现行的相关标准。
2、主要技术参数：额定电压12KV；额定电流630A；额定短路开断电流25KA；额定频率50HZ；额定关合电流峰值63KA；额定短路耐受电流25KA/4S；交流220V操作。
3、柜内主要设备：断路器；高压熔断器；继电保护微机保护装置；电流互感器；电压互感器；避雷器；接地开关；带电显示器。
4、高压柜结构及组成：开关柜采用进口敷铝锌钢板制造，柜体为户内金属铠装移开式结构，靠墙安装；开关柜满足五防要求，防护等级为IP40；开关柜外形尺寸不大于：800mmx1350mmx2200mm(宽x深x 高)，下进下出线方式。
微机保护测控装置
微机保护测控装置一、微机保护装置特点1）维护调试方便2）可靠性高3）动作正确率高4）易于获得各种附加功能5）保护性能容易得到改善6）使用灵活、方便7）具有远方监控特性二、微机线路保护硬件结构1、硬件软件结构①微机保护硬件分为：人机接口、保护；②微机保护软件分为：接口软件、保护软件；③保护软件三种工作状态：运行、调试、不对应状态；④实时性：在限定的时间内对外来事件能够及时作出迅速反应的性；⑤微机保护算法主要考虑：计算机精度和速度；2、继电保护的基本结构大致上可以分为三部分：①信息获取与初步加工；②信息的综合、分析与逻辑加工、决断；③决断结果的执行3、微机保护装置实质是一种依靠单片微机智能地实现保护功能的工业控制装置:①信号输入回路（模拟量、开关量）；②单片微机统；③人机接口部分；④输出通道回路；⑤电源4、微机保护装置输入信号主要有两类：开关量、模拟信号；5、目前微机保护的数据采集系统主要有两种方案：①采用逐次逼近原理的A/D芯片构成的数据采集系统②采用VFC芯片构成的积分式数据采集系统6、变换器：电流变换器（TA），电压变换器（TV），电抗变换器（TL）7、采样保持器的作用：①对各个电气量实现同步采样；②在模数变换过程中输入的模拟量保持不变；③实现阻抗变换；8、微型计算机中的总线通常分为：①地址总线（AB）；②数据总线（DB）；③控制总线（CB）三、电力变压器微机线路保护1、比率制动式差动保护的基本概念：比率制动式差动保护的动作电流是随外部短路电流按比率增大，既能保证外部短路不误动，又能保证内部短路有效高的灵敏度；2、二次谐波制动原理：在变压器励磁涌流中含有大量的二次谐波分量，一般占基波分量的40%以上。
利用差电流中二次谐波所占的比率作为制动系数，可以鉴别变压器空载合闸时的励磁涌流，从而防止变压器空载合闸时保护的误动。
3、变压器零序保护主变零序保护适用于110KV及以上电压等级的变压器。
主变零序保护由主变零序电流、主变零序电压、主变间隙零序电流元件构成，根据不同的主变接地方式分别设置如下三种保护形式：①中性点直接按接地保护方式②中性点不接地保护方式③中性点经间隙接地保护方式4、在放电间隙放电时。
微机保护装置简介
产品简介XNR-500系列数字式微机保护测控装置是我公司根据当今电力系统快速发展和系统自动化进一步提高的要求，吸收当今国内外先进的计算机、自动化、通信、电子等高新技术并融入了自身多年致力于电力系统自动化的理论研究、技术创新及实践经验，联合了国内外多家知名高校及科研机构在自主研发的基础上专门开发的成熟产品。
XNR-500系列数字式微机保护测控装置采用分层分布式控制模式，一般安装在高压开关柜、环网柜中，也可以集中组屏安装。
其各种保护测控装置、自动化控制装置从物理性能上与空间分布上至变电站一次设备间隔层，各装置作为一个完整系统，其具有独立的电源，独立的CPU及独立的操作回路，完成对变电站对应间隔的保护、测量、控制等功能，各装置在软、硬件设计上是完全独立的，不依赖通讯网络。
构成分布式系统的保护、测控装置的核心CPU芯片采用国际先进的DSP芯片，采用保护芯片与通信芯片完全各自独立的设计方案，并采取了隔离、软硬件滤波、看门狗电路、抗干扰编码、智能诊断、各种开放、闭锁控制电路、抗震动、抗干扰的新型结构设计等多种软硬件方面的措施，提高了装置的速动性、可靠性及灵敏性。
XNR-500系列数字式微机保护测控装置是针对35KV及其以下不接地、非直接接地各类电网而专门开发，功能上以电流电压保护为基础而设计，也是为广大电气成套开关柜厂配套自用而研发，其功能基本涵盖各类35KV及以下电网电流电压保护，该系列产品以其技术成熟、功能强大、设计新颖、安装方便、调试简单、运行可靠、性价比高，已成为极具市场竞争力的微机保护产品，自投放市场以来，已深受广大用户的青睐与好评。
XNR-500系列数字式微机保护测控装置主要产品如下：1、 XNR－571 线路保护测控装置2、 XNR－572 变压器保护测控装置3、 XNR－573 电动机保护测控装置4、 XNR－576 电容器保护测控装置5、 XNR－579 母联保护测控装置6、 XNR－565(A/B) PT保护测控装置各个型号产品功能如下：一、XNR-571线路保护测控装置桌面显示：UAB UCB IA IC P Q COS F 通道显示：IA IC UA UC IO ia ib ic io一．通道接法母线电压UA-------IN2 保护电流Ia -------IN5 母线电压UC-------IN3 保护电流Ib -------IN6 测量电流IA--------IN0 保护电流Ic-------IN7 测量电流IC--------IN1 零序电流IO-------IN4二．主要功能（一）保护功能：01.电流速断（跳闸）；02.限时速断（跳闸）；03.过电流（跳闸）；04.过电流反时限05.过负荷（告警）06.零序过流（告警、跳闸；小电流接地选线）（二）远动功能：01.测量电流：ia、ic；02.电压：Ua、Ub、Uc、Uab、Ubc、Uca；03.频率：f；04.功率：P、Q；05.功率因数：cosФ(三) 控制功能：01.断路器开关的就地分闸、合闸；02.断路器开关的遥控分闸、合闸；03.断路器开关的控制回路断线检测；（四）辅助功能：01.运行指示：装置运行正常时，“运行”指示灯有规律的闪烁；02.电源指示：装置运行正常时，“电源”指示灯一直在亮；03.装置异常：自检出错，闭锁继电器开出；04．装置告警：电流、电压达到设定的初始值并保持到设定的时间，及采集告警开入量。
BY100 系列微机保护测控装置技术指导说明书
前 言BY100系列微机保护测控装置是多年实践应用和运行经验上，吸取国内外微机保护装置现有的先进技术。
听取国内资深继电保护专家与电力自动化系统人员意见，结合中国电网运行特点和客户要求而自主研发推出的新一代微机保护测控装置，被广泛应用于电力、水利、石油、化工等行业35KV及以下电压等级系列。
作为各种电气设备的主保护或后备保护。
BY100系列装置针对不同需求客户而设计,装置具有保护.测控.通迅功能.整合了第一代微机保护装置.微机测控装置.微机操作箱功能.更加有利于国家电网自动化进程的要求,同时装置通迅功能可服务于电力自动化系统,变电站自动化系统.变配点自动化系统,完全实现了国家电网对自动化系统的要求.本装置保护功能全面可用于架空线路.电缆线路.变压器.电动机.电容器等电气一次设备的保护.在技术上继电保护满足选择性、速动性、灵敏性和可靠性四个要求。
一、装置型号定义BY100系列保护测控装置BY100-01 线路保护测控装置BY100-02 母线综合测控装置BY100-03 线路备自投保护测控装置BY100-04 变压器保护测控装置BY100-05 电动机保护测控装置BY100-06 电容器保护测控装置二、状态指示状态指示灯状态及数量与保护装置类型有关，各灯指示表示功能定义如下：序号 指示灯 意义 颜色1 “运行” 微机运行自检灯：装置正常运行时，此灯闪烁，若装置硬件或软件不正常，此灯常亮或常灭。
绿色2 “合位” 微机合位指示灯：断路器合位时，此灯亮。
红色3 “分位” 微机分位指示灯：断路器分位时，此灯亮。
绿色4 “动作” 微机跳闸动作灯：装置正常运行时，此灯熄灭；跳闸类保护动作（发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭红色5 “告警” 微机非跳闸动作灯：装置正常运行时，此灯熄灭；告警类保护动作（不发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭黄色6 “通讯” 微机通迅自检灯：装置通过RS485进行远程通讯时此灯闪烁。
电铁9661备自投微机保护装置
DSA9661电铁备自投微机保护装置技术说明书使用说明书V1.00国网电力科学研究院南京南瑞集团2008-08*本说明书可能会被修改,请注意核对实际产品与说明书是否相符*南瑞城乡电网自动化分公司版权所有编写：吴文瑕校对：季学军审核：李惠宇批准：季侃第一部分技术说明书目录1 基本配置及特点………………………………………………1-1 1.1 基本配置…………………………………………………1-11.2 技术特点…………………………………………………1-12 技术参数………………………………………………………1-33 装置功能………………………………………………………1-7 3.1 模拟量输入………………………………………………1-7 3.2 开关量输入………………………………………………1-7 3.3 继电器开出………………………………………………1-7 3.4 保护功能…………………………………………………1-8 3.5 备自投动作流程…………………………………………1-93.6 其他功能…………………………………………………1-74 装置参数………………………………………………………1-135 IEC61850通信…………………………………………………1-15 5.1 综述…………………………………………………………1-15 5.2 服务器数据…………………………………………………1-16 5.3 ACSI（抽象通信服务）一致性……………………………1-18 5.4 装置配置文件（ICD）……………………………………1-221 基本配置及特点1.1 基本配置DSA9661电铁备自投微机保护装置是由DaVinci双核芯片实现的可编程电铁变压器微机保护，适用于采用并联自耦变压器(AT)供电方式、串联吸流变压器（BT）与回流线的供电方式、直接供电等各种供电方式的电气化铁道牵引变电所，适用于双T型接线变电所、桥型接线变电所等，可同时实现进线及主变压器的自投功能。
微机保护装置与测控装置的区别
微机保护装置与测控装置的区别
微机式保护装置是一种集测量、控制、保护、通信于一体的经济保护装置。
针对配电网终端电压互感器的房间适合三步方向,电流保护为核心,配备电网参数监测和采集功能,可以消除传统
微机式保护装置是一种集测量、控制、保护、通信于一体的经济保护装置。
针对配电网终端电压互感器的房间适合三步方向,电流保护为核心,配备电网参数监测和采集功能,可以消除传统的电流表,电压表、功率计、频率表、电度表,等,和测量数据和保护将通过远程PC通信端口信息,方便实现配电网自动化;根据配电网供电特点，将备用电源功能集成到设备中，可灵活实现入线备用电源和母线备用电源的功能。
原理上区别：微机保护与传统保护在原理上并无本质差异，只是微机本身强大的计算能力和存储能力使得某些算法在微机上可以很容易的实现。
使用上区别：微机保护集成化的软硬件模式，使得微机保护装置的可靠性大大提高，因此在使用上也更加简便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
966 母线PT并列保护测控装置
（一）．装置说明
01.指示灯说明
面板指示灯共有七个，从右到左排列顺序依次如下：
●运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。
●电源：表示装置继电器输出电源是否正常，正常运行时为绿色且常亮。
●故障：表示装置自检是否正常，正常不显示，不正常显示红色并告警。
●I合：表示I段母线PT隔离开关合位，隔离开关分位时灯不亮。
●II合：表示II段母线PT隔离开关合位，隔离开关分位时灯不亮。
●告警：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现告警事件红灯亮。
●并列：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现PT并列红灯亮。
02．输出
FEDCBA9876543210
0000000000000000
上一排对应下一排的
“2”对应下边位置为：Ua1并列出口；“3”对应下边位置为：Ua2并列出口；
“4”对应下边位置为：Ub1并列出口；“5”对应下边位置为：Ub2并列出口；
“6”对应下边位置为：Uc1并列出口；“7”对应下边位置为：Uc2并列出口；
“9”对应位置为：PT并列（事故）信号；“A”对应位置为：告警信号；
03．采样数值通道
0 母线Ua1电压、 (1) 母线Ub1电压；
2 母线Uc1电压、 (3) 零序3Uo1电压；
4 母线Ua2电压、 (5) 母线Ub2电压；
6 母线Uc2电压、 (7) 零序3Uo2电压；
8 备用、 (9) 备用；
A 备用、 (B) 备用；
根据实际情况整定，一般出厂已整定，无需再整定。
（二）．功能菜单
三）．保护动作原理
○1．PT断线
1．RLP1 PT断线－“投”；
2．三相电压矢量之和大于PT断线零序定值；
3．零序电压采入值（采集值）小于PT断线零序定值
满足上述三个条件后，延时10s报PT断线，驱动告警信号继电器C2/C3，发告警信号。
○2．PT失压
1．RLP2 PT失压－“投”；
2．三相线电压都小于PT断线零序定值
满足上述条件后延时10秒报PT失压，驱动告警信号继电器C2/C3，发告警信号。
○3．单相接地
1．RLP3 单相接地－“投”；
2. 零序电压大于接地零序电压定值
3. 任意有一相相电压小于接地低电压定值
满足上述条件后延时10秒报单相接地，驱动告警信号继电器C2/C3，发告警信号。
○4．PT并列（判的是线电压）
Ⅰ母线PT并列
1、“PT并列”投
2．I母电压≧失压定值；
3．II母电压<失压定值；
4．开入量4为1；
满足条件后：
即报Ⅰ母线PT并列，驱动并列继电器C9/C10，C13/C14，C17/C18；并驱动并列信号继电器C1/C3，发并列信号。
Ⅱ母线PT并列
1．PT并列“投”；
2．I母电压<失压定值；
3．II母电压≧失压定值；
4．开入量4为1；
满足条件后：
即报Ⅱ母线PT并列，驱动并列继电器C7/C8，C11C12，C15/C16；并驱动并列信号继电器C1/C3，发并列信号。
（四）．装置功能图纸
966装置原理图
966装置接线端子图。
