测斜导管的埋设要求

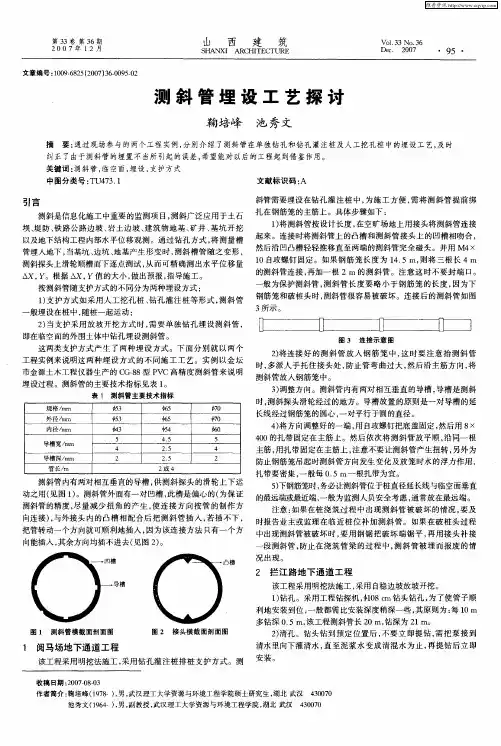

测斜管埋设工艺探讨
然后沿凹凸槽轻轻推移直至两端的测 斜管 完全碰头。并用 Ｍ４ ×
０自攻 螺钉 固定 。如果 钢筋 笼长度 为 １ ． 则将 三根长 ４ｍ ４ ５ｍ， 测斜探头上滑轮顺槽 而下逐点测试 ， 而 可精确测 出水 平位移量 １ 从 的测 斜管连接 ， 再加一根 ２ｍ 的测斜 管。注意 这时不要 封端 Ｉ 。 ： Ｉ Ａ Ｙ。根据 Ａ Ｙ值 的大小 ， Ｘ， Ｘ， 做出预报 ， 指导施工 。 般 为保 护测 斜管 ， 斜管 长度要 略小于 钢筋 笼的长度 ， 测 因为 下 按测斜管随支护方式 的不同分 为两种埋设方式 ： 钢筋笼和破桩头时 ， 测斜管很容易被 破坏。连接后 的测斜 管如图 １ 支护方式如采 用人工挖 孔桩 、 ） 钻孔灌 注桩等 形式 ， 测斜管
中图 分 类 号 ： Ｕ４ ３ １ Ｔ ７ ． 文献标识码 ： Ａ
引言
斜管需要 埋设 在钻 孔灌 注桩 中 ， 施工方 便 ， 为 需将测 斜管提前 绑
测斜是信息化施工 中重要 的监测 项 目， 测斜 广泛应用于土石 扎在钢筋笼的主筋 上。具体 步骤 如下 ： １将 测斜管按设计长 度 ， ） 在空 旷场 地上 用接头将测斜管连接 坝、 防、 堤 铁路 公路边坡 、 土边坡 、 岩 建筑物 地基 、 矿井 、 基坑 开挖 以及地下结构工程内部水 平位 移观测 。通过钻 孔方式 ， 测量槽 起来。连接时将测 斜管 上的凸槽 和测斜管接 头上的 凹槽相 吻合 ， 将 管埋人地下 ， 当基坑 、 边坑 、 地基产生形 变时 ， 测斜 槽管随之 变形 ，
导槽宽 ／
ｍ ｍ
５
４
４５ ．
２５ ．
５
４
导槽深 ／ ｍ ｍ 管长 ／ ｍ
２
２５ ２ ４ 或
测斜管安装交底
年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：连续墙测斜管埋设交底：1、连续墙测斜管埋设的幅段及埋设深度（见附表）。
2、连续墙测斜管埋设要求。
（1）、测管连接：将4m（或2 m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。
管与管连接时先在测斜管外侧涂上PVC胶水，然后将测斜管插入束节，在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管。
注意胶水不要涂得过多，以免挤入内槽口结硬后影响以后测试。
自攻螺丝或铝铆钉位置要避开内槽口且不宜过长（管内的十字与钢筋笼垂直）。
（2）、接头防水：在每个束节接头两端用防水胶布包扎，防止水泥浆从接头中渗入测斜管内。
（3）、内槽检验：在测斜管接长过程中，不断将测斜管穿入制作好的地下连续墙钢筋笼内，待接管结束，测斜管就位放置后，必须检查测斜管一对内槽是否垂直于钢筋笼面，测斜管上下槽口是否扭转。
只有在测斜管内槽位置满足要求后方可封住测斜管下口。
（4）、测管固定：把测斜管绑扎在钢筋笼上。
由于泥浆的浮力作用，测斜管的绑扎定位必须牢固可靠，以免浇筑混凝土时发生上浮或侧向移动。
（5）、端口保护：在测斜管上、下端口，外套钢管或硬质PVC管，外套管长度应满足以后浮浆混凝土凿除后管子仍插入混凝土50cm。
交底单位：接收单位：交底人：复核接收人：年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：（6）、吊装下笼：绑扎在钢筋上的测斜管随钢筋一起放入地槽内，待钢筋笼就位后，在测斜管内注满清水，然后封上测斜管的上口。
在钢筋笼起吊放入地槽过程中要有专人看护，以防测斜管意外受损。
如遇钢筋入槽失败，应及时检查测斜管是否破损，必要时须重新安装。
（7）、冠梁施工：在地下连续墙凿除上部混凝土以及绑扎冠梁钢筋时，必须派专人看护好测斜管，以防被破坏。
测量项目的安装技术
测斜管安装技术在基坑监测中测斜管有两种安装埋设方法，一是埋设在基坑基坑周围地层内，二是埋设在围护桩（墙）体的混凝土内。
以第二种安装方法为例说明安装与埋设的操作要点。
⑴测斜管的连接拿起一根测斜管，在没有外接头的一端套上底盖，用3只M4×10自攻螺钉拧紧（这是每孔最下面的一节管子），下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用3只M4×10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。
⑵测斜管的绑扎为了保护测斜管及监测方便，测斜管安装平面位置如图3-1所示。
在纵向，测斜管沿钢筋笼中的1条主筋垂直向下布置，管的底端短于钢筋端面0.5m，防止孔底渣土对测斜管产生挤压。
对于一次起吊通长的钢筋笼，把连接到设计长度的测斜管顺放在钢筋内侧，每隔2m设置一个抱箍（可用扎丝绑扎），一次就可以安装到位，注意保持测斜管顺直，以保证测斜管的垂直度。
如果钢筋笼分两节或几节起吊，测斜管也要与钢筋笼对应分节安装，然后进行对接。
为防止钢筋笼对接电焊高温损坏测斜管，用湿麻袋包裹测斜管。
一般在此位置也是测斜管对接位置，需将此处上下范围的固定抱箍在钢筋笼对接完成后补装，对接时安装好接头管并做好防水。
⑶ 调正方向测斜管安装到位后，需要调正方向，调正方向的要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉（松开3只螺钉就可以拿掉了）才能看清管内凹槽，需要把管内的一对凹槽垂直于测量面就可以了（见图3-2），转动管子就可以实行。
由于测斜管是绑扎在钢筋笼上的，调正安装方向时要考虑钢筋笼的安装方向，同时钢筋笼安放时要按预设的位置安装，才能保证测斜管的一对凹槽垂直于测量面。
图3-1 围护桩内测斜管绑扎的位置基坑开挖线测斜管基坑开挖线测斜管图3-2 调正测斜管方向⑷灌注混凝土时的保护措施在下放钢筋笼过程中，向侧斜管内注入一定量的清水，测斜管随钢筋笼全部下到位置后，一定要把清水充满测斜管，这样（1）可以防止测斜管上浮；（2）可以减少管内外的压力差，防止泥浆或水泥浆通过漏点向管内渗漏，减少泥浆或水泥浆进入管内形成沉淀；（3）混凝土浇注完成后起吸热作用，防止变形。
测斜装置安装指导
测斜装置安装指导测斜装置的埋设技术主要是钻孔和导管连接技术，其关键在于：1.定位准确。
测斜导管应埋设于地基土体水平位移最大的平面位置，一般埋设于路堤边坡坡趾或边沟上口外缘1.0m 左右的位置。
2.在选定的部位钻孔，孔径以大于测斜导管最大外径40mm 为宜，钻孔的铅直度偏差不大于正负1度。
孔深达无水平位移处，即应埋入硬土层或基岩中不少于2m 。
由于护壁泥浆的沉淀，钻孔深度要比导管设计深度大20%左右。
3.接长管道时，应使导向槽严格对正，不得偏扭。
为正常发挥测斜导管对其周围土体变形的监测作用，测斜管管体必须具有适应沉降变形的能力，因此管体接头处应预留沉降段。
每节管道的沉降段长度不大于10cm ，当不能满足预估的沉降量时，应缩小每节管长。
4.测斜导管底部要装有底盖，底盖及各测斜导管连接处应进行封闭处理，以防泥浆渗入管内。
5.埋设过程如下：将有底盖的测斜导管放入钻孔内，用管接头将测斜导管连接，量好预留段长度，然后逐根边铆接、边封闭边下入孔内，注意应使测斜导管内的一对导槽向预计位移的主方向靠近。
在测斜导管下入钻孔过程中应向导管内注入清水来减小钻孔内水产生的浮力，提高埋设速度。
同时，必须保证测斜导管内清洁干净。
6.导向槽与欲测方位应用经纬仪严格对正。
7.测斜导管与孔壁之间的空隙可用粗砂回填。
8.埋设完成后，应及时将测斜导管的有关资料记入埋设考证记录表。
考证表的主要内容包括：工程名称、仪器型号、生产厂家、测斜孔编号、孔深、孔口高程、孔底高程、埋设位置、埋设方式、导槽方向、测斜导管规格、埋设示意图、主要埋设人员、埋设日期等9.测斜导管埋好后，经一段时间稳定后，即可建立初值。
浅谈工程施工钻探中测斜管的埋设方法及保护措施
浅谈工程施工钻探中测斜管的埋设方法及保护措施作者：陈春来源：《文存阅刊》2020年第09期摘要：本文主要介绍在不同工程钻探中测斜管的埋设方法及保护措施，为以后类似工程施工有所指导。
关键词：测斜管;埋设;保护措施1.岩土体深层水平位移监测点埋设方法在围护结构外部的土壤中钻孔，孔的直径略大于测斜管的外径。
通常，测斜管更加适合外径为70且内径为10的孔。
孔的深度通常应超过结构体3至5 m。
对于硬度较高的基底，选用较小值;对于硬度较小的基底，则选用较大值。
然后将与倾斜相连接的测斜仪插入孔的测斜仪管与井眼之间的间隙中，用中砂与清水缓慢填充，同时缓慢添加砂，倒入适量的清水并，并用中砂将缝隙填满。
完成后，填充间隙并关闭保护盖。
埋入式倾斜仪应具有一对垂直于基坑边缘的凹槽。
2.地连墙与灌注桩测斜监测点埋设方法技术人员可以通过直接捆扎或安装抱箍的方式来固定测斜管。
测斜仪孔的深度等于外壳中钢筋笼的长度，然后将钢笼插入槽（孔）中，然后浇筑混凝土。
支撑结构的测斜管和钢筋笼进行绑扎并埋入，绑扎距离不应超过1.5m，因此测斜管和钢筋笼必须非常稳定，以便在浇注混凝土时测斜管和钢筋笼不会脱落。
测斜管应安装在基坑的土壤表面，两个内槽的相互垂直方向应垂直于基坑的长度。
填埋前检查测斜管的质量。
连接测斜管时，请确保上下管段的导向槽对齐且光滑。
应该避免。
影响监控工作。
掩埋测斜仪时，必须保持其固定和垂直状态，以防止浮起、破裂、破裂和扭曲。
在下钢筋笼时将测斜管绑扎在钢筋笼主筋上一起成型，使测斜管埋设于围护墙内。
测斜管上部加1m左右长度的PVC套管，套管内填充蛇皮袋，以免在破桩头（墙端）时损坏測斜管，完成后盖上保护盖。
3.工法桩体测斜埋设方法工法桩中的测斜管随型钢一起插入搅拌桩内，具体的安装方法如下。
①连接：将测斜管的4m（2m）部分一一连接到捆束部分，并在接管时检查除槽口对齐之外的内部槽口是否对齐。
将管道连接到管道时，首先用PVC胶涂覆测斜管的外部，然后将测斜管插入横梁部分，并用自攻螺钉或铝铆钉在横梁部分的四个方向上固定横梁部分和测斜管。

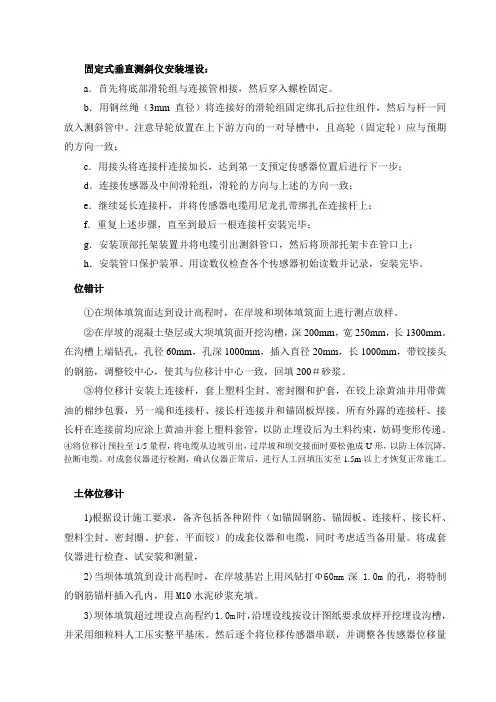

固定式垂直测斜仪安装埋设
固定式垂直测斜仪安装埋设：a．首先将底部滑轮组与连接管相接，然后穿入螺栓固定。
b．用钢丝绳（3mm直径）将连接好的滑轮组固定绑扎后拉住组件，然后与杆一同放入测斜管中。
注意导轮放置在上下游方向的一对导槽中，且高轮（固定轮）应与预期的方向一致；c．用接头将连接杆连接加长，达到第一支预定传感器位置后进行下一步；d．连接传感器及中间滑轮组，滑轮的方向与上述的方向一致；e．继续延长连接杆，并将传感器电缆用尼龙扎带绑扎在连接杆上；f．重复上述步骤，直至到最后一根连接杆安装完毕；g．安装顶部托架装置并将电缆引出测斜管口，然后将顶部托架卡在管口上；h．安装管口保护装罩。
用读数仪检查各个传感器初始读数并记录，安装完毕。
位错计①在坝体填筑面达到设计高程时，在岸坡和坝体填筑面上进行测点放样。
②在岸坡的混凝土垫层或大坝填筑面开挖沟槽，深200mm，宽250mm，长1300mm。
在沟槽上端钻孔，孔径60mm，孔深1000mm，插入直径20mm，长1000mm，带铰接头的钢筋，调整铰中心，使其与位移计中心一致，回填200＃砂浆。
③将位移计安装上连接杆，套上塑料尘封、密封圈和护套，在铰上涂黄油并用带黄油的棉纱包裹，另一端和连接杆、接长杆连接并和锚固板焊接。
所有外露的连接杆、接长杆在连接前均应涂上黄油并套上塑料套管，以防止埋设后为土料约束，妨碍变形传递。
④将位移计预拉至1/5量程，将电缆从边坡引出，过岸坡和坝交接面时要松弛成U形，以防土体沉降，拉断电缆。
对成套仪器进行检测，确认仪器正常后，进行人工回填压实至1.5m以上才恢复正常施工。
土体位移计1)根据设计施工要求，备齐包括各种附件（如锚固钢筋、锚固板、连接杆、接长杆、塑料尘封、密封圈、护套、平面铰）的成套仪器和电缆，同时考虑适当备用量。
将成套仪器进行检查、试安装和测量，2)当坝体填筑到设计高程时，在岸坡基岩上用风钻打Φ60mm深 1.0m的孔，将特制的钢筋锚杆插入孔内，用M10水泥砂浆充填。
测斜管技术交底
（1）需提前一天通知监测单位进行测斜管埋设相关事宜沟通。
（2）在起吊下放钢筋笼进入桩孔前必须确保测斜管一对内槽垂直于基坑边线。在钢筋笼起吊放入桩孔过程中要有专人看护，以防测斜管意外受损，如遇钢筋笼入孔失败，应及时检查测斜管是否破损，必要时须重新安装。
（3）围护桩施工附近需备好接入自来水的水管，以便钢筋笼下放桩孔完毕后即刻对测斜管内注满清水。
（2）接头防水：在每个束节接头两端用防水胶布包扎，防止水泥浆从接头中渗入测斜管内。
（3）内槽检验：在测斜管接长过程中，不断将测斜管穿入制作好的地下连续墙钢筋笼内，待接管结束，测斜管就位放置后，必须检查测斜管一对内槽是否垂直于钢筋笼中心线，测斜管上下槽口是否扭转。只有在测斜管内槽位置满足要求后方可封住测斜管下口。
2、支护桩测斜管埋设要求
（1）测管连接：测管连接：将4m（或2?m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。管与管连接时先在测斜管外侧涂上PVC胶水，然后将测斜管插入束节，在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管。注意胶水不要涂得过多，以免挤入内槽口结硬后影响以后测试。自攻螺丝或铝铆钉位置要避开内槽口且不宜过长（管内的十字与钢筋笼垂直）。
（4）冠梁施工期间，在凿除围护桩上部混凝土以及绑扎冠梁钢筋时，保护好测斜管，以防被破坏。
附件及附图：见测斜管埋设桩位平面布置图。
审核人
交底人
接受交底人
现场管理人员
班组人员
注：签字栏可以附签到表
（7）冠梁施工：在凿除灌注桩上部混凝土以及绑扎冠梁钢筋时，必须让现场施工人员注意保护好测斜管，以防被破坏。同时应根据冠梁高度重新调整测斜管管口位置。一般需要接长测斜管，此时除外槽对齐外，还要检查内槽是否对齐。?
测斜管的安装及注意事项
参考资料：上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心(王敏华）2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移，目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。
深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。
二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。
应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等)的深层水平位移。
测斜仪分为固定式和活动式两种。
固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移。
2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。
上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长；伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时，传感器容易损坏。
3测斜仪的组成测斜仪由以下四大部分组成：1) 探头：装有重力式测斜传感器。
2) 测读仪：测读仪是二次仪表，需和测头配套使用，其测量范围、精度和灵敏度，根据工程需要而定。
3）电缆：连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。
4)测斜管：测斜管一般由塑料管或铝合金管制成。
常用直径为50～75mm，长度每节2～4m.管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。
测量时，测头导轮在导槽内可上下自由滑动。
三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心，设置水平支撑结构的两道支撑之间。
测斜导管的埋设要求
测斜导管的埋设要求测斜仪是安装在测斜导管中进行测试的，测斜仪测试数据的正确性、重复性与测斜管的埋设有直接关系。
由于伺服加速度计具有灵敏度高，性能稳定。
测量数据完全取决于测头在空间的状态，只要测头相对地球重力场的状态发生变化，就有信号输出。
导轮及测斜管的形变都会造成测头的状态发生变化。
因此必须对测斜管的埋设提出一定的要求，现就测斜仪用户的一般反应提出如下要求。
1.测斜导管的选取测斜导管是为了保证被测对象（如地基）的横向位移与测斜导管的横向位移一致，同时要考虑到一定的精度。
这就要求根据被监测的精度要求，选取相应等级的测斜管。
测斜导管除了材料不同外，应当对测斜导管的加工状态提出要求，测斜导管内的导槽应当平滑、方正、内径误差不大，同时接头过度应当平滑。
2.监测点的选取一般监测点的选取要根据建筑设计施工的要求进行。
对于测斜仪来说，检测的方向应当是测斜仪敏感的方向，所有选取的监测点，既要使测试的方向对准监测的方向，所有选取的监测点，检测完成后，能全面反映施工中对被监测对象，在施工中可能出现的危险位移进行正确的检测。
3.测斜导管的埋设测斜导管的埋设应注意埋设的方向、深度及测斜导管外围填充的质量。
3.1钻孔大小根据目前测斜仪和测斜导管的尺寸，钻孔尺寸一般为Ф108mm或Ф110mm.3.2埋设方向测斜导管内部具有4个导槽，对角上的两个导槽为一对，其中的一对应对准被监测对象可能的最大位移方向。
3.3埋设深度测斜管埋设深度应根据地质状况确定。
一般来说，测斜管的埋设深度应使测斜管的底部超过淤泥层，固定在不动的岩石或黏土上，确保在检测中测斜管的根部不产生位移。
测斜管的底部应当与钻井的深度一致，否则可能造成根部数据不固定或者将头掉人无测斜管的地方。
对于基坑开挖的测斜导管，埋设必须为基坑的2倍以上。
3.4测斜导管接头的处理测斜导管安装时底部套上盖子，在每个接头处导槽应当对准，并用螺钉拧紧，然后在各个接头处用胶条或布将其包好，防止沙土进入导管内。
测斜管埋设交底
工程名称
佛莞城际铁路FGZH-1
交底负责人
交底负责单位
长隆架子一在钢筋笼内侧，每节导管应用专用连接头连接，上好螺丝，用胶带密封，防止混泥土液浆进入管内。测斜管安装时应通知测量班现场查看。测斜管顶部端头应用长2.0米、直径0.1米的钢管套用，固定在钢筋笼上。为保护测斜管在施工中不被破坏，测斜管底端应略高于钢筋笼底部0.3-0.5m，顶部高出钢筋笼顶部0.5m。测斜管在安装时要校正测斜管内槽，使其垂直于基坑。在有声测管的情况下，测斜管应与声测管绑扎固定在一起。测斜管和钢筋笼一起吊装，在吊装过程中吊绳挂点应避开测斜管位置，防止钢筋笼变形过大，损坏测斜管。浇筑混泥土之前应在测斜管内注满清水，防止测斜管在浇筑中浮起和测斜管内渗入泥浆。
钢筋笼在浇筑完成后，应用清水冲洗测斜管，并通知测量班使用测斜仪进行试用，如不能正常使用，反复冲洗，直至正常使用。
如遇测斜管不能正常使用（测斜仪出槽、测斜管内被混凝土堵塞、不能达到监测深度时）测斜管未埋设，重新钻孔，需扣除钻孔费。
注：后附测斜管埋设数量、里程和地连墙编号。
交底人： 接收人：
日期：日期：
测斜管安装技术知识分享
测斜管安装操作要点1 概述PVC 高精度测斜管是用于跟测斜仪探头结合，实施监测基坑围护结构不同深度处的水平位移。
测斜管一般长度为2m /根或4m/根两种规格，使用时需要一根一根地连接到设计的长度。
测斜管与测斜管接头采用凹凸槽连接，并用自攻螺丝固定。
测斜管内有供测斜仪探头定向的90°间隔的导槽，测斜管结构及构造见图1。
2 验收与保管⑴ 收货验收时检查测斜管、接头管及顶底盖的数量与清单是否一致，有没有破损，如有问题，一般应在7日内与供货方联系更换或补充。
⑵ 验收后的测斜管应拆开包装，放在房间内保存，避免日晒雨淋；每根错开接头处一层一层的平放铺开，防止弯曲变形。
搬运时小心轻放。
⑶ 根据安装计划计算所需测斜管、接头管及顶底盖的数量，用多少往现场运多少，在现场安装过程中也应小心轻放，并避免暴晒，防止测斜管高温变软，产生弯曲变形。
3 安装与埋设导槽 测斜管管体接头管凹凸槽图1 测斜管结构及构造（1）钻孔采用工程钻探机，一般采用φ108cm钻头钻孔，为了使管子顺利地完装到位一般都需比安装深度深一些，它的原则是每10米多钻深0.5米，即10米+0.5米=10.5米，20米+1米=21米，以此类推。
要求：钻孔深度要进入强风化岩2米。
（2）清孔钻头钻到预定位置后，不要立即提钻，需把泵接到清水里向下灌清水，直至泥浆水变成清混水为止，再提钻后立即安装。
（3）安装安装的全过程可分为三步a、管子的连接：管子一般长度为2米/根，4米/根两种，连接的方法是采用插入连接法，首先拿起一根测斜管，在没有外接头的一端套上底盖，用三只M4×10自攻螺钉探紧，(这是每孔最下面的一节管子)就可向孔内下管子了，下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用三只M4×10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。
b、调正方向：管子安装到位后，需要调正方向后才能回填，调正方向的要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉(松开三只螺钉就可以拿掉了)才能看清管内凹槽，需要把管内的一对凹槽垂直于测量面就可以了，转动管子就可以实行，一人转不动时，可用多人，转动前可先把管子向上提起后再转动对准，对准后再把管子压到位，方向就调正好了盖上盖子，拧好螺钉就可以回填。
测斜管测量方法
测斜管测量方法测斜管是一种常用的地面变形监测仪器，用于监测土体或岩石的倾斜角度和变形情况，并能在实时或离线状态下提供数据。
本文将介绍常见的测斜管测量方法，包括测斜管的布设、安装、测量、数据处理等内容。
一、测斜管的布设测斜管的布设应依据实际情况选择，一般包括：1.确定单次监测范围：根据地质构造、变形情况、检测需求等确定测点位置，一般建议选取不少于5个测点。
2.定位和标记：在选定的测点周围划定边界线并作出明显标记，以便进行布设、安装和监测。
3.布设方案：根据测量要求、地形条件、布设区域等制定布设方案，详细记录布设方案，包括测斜管长度、深度、孔间距、孔径等参数。
4.确定布设方式：常用的布设方式有地表式和孔内式两种。
地表式布设要求平整的地面，较易安装，但受表层活动和气候条件等影响较大；孔内式布设需要钻孔安装，但测量结果更接近岩土内部变形情况。
二、测斜管的安装测斜管的安装应严格按照布设方案进行，一般包括：1.选取测斜管：根据需要选取适当长度和孔径的测斜管，并检查其质量和加工精度。
2.钻孔：钻孔过程中应注意斜度、压力、速度等参数的控制，以免损伤测斜管。
3.安装测斜管：将测斜管沿孔深缓慢下放，以避免弯曲或损伤管体。
在安装过程中，可以适当使用润滑剂或气动推进器。
4.固定和密封：在将测斜管放置至预定位置后，应迅速固定测斜管，并对孔隙进行密封，以防止固体介质、水分或气体进入孔隙。
5.标记和记录：在安装完毕后，应在测斜管上方标记和记录相关信息，以供后期查阅。
三、测斜管的测量测量测斜管时，首先需要确定测量频次和测量方法，一般包括：1.测量频次：根据变形情况和监测要求选择测量频次，包括实时测量和中断测量等。
2.测量方法：常用的测量方法包括测斜管自身测量、转盘测量和全站仪测量等。
（1）测斜管自身测量：该方法适用于测量单个测斜管的变形情况。
通过放置倾角传感器或变形传感器在测斜管各段上，并利用测斜管测量仪将数据上传至计算机进行处理，即可获取测斜管变形数据。
测斜管作业要求
附件12
测斜管成孔作业注意事项
1.作业前，应该详读测点平面布置图，了解测点埋设要求，测孔位
置、深度、选用材料等。
2.作业前，应在公司技术人员的指导下，对作业方面一些细节上的
问题给以明确。
若有不明白的地方，应向技术人员提出。
3.作业前，应该查看查看作业场地情况，确定合理的作业路线。
4.作业前应该检查机械情况，检查材料、人员是否充足。
5.作业钻机放置，要求与地面水平面基本垂直。
6.钻孔完成后，应检查孔位偏移情况，若孔位塌陷、偏移比较严重，
应以予修正或重打。
7.成孔深度应大于测孔的深度0.5~1M。
8.测斜管接口平顺，内部十字槽对接准确。
9.测斜管连接处要求固定。
10.下测斜管前，应检查闷盖的密闭性。
11.测斜管底部，闷盖安装准确，螺丝固定完成后，用铁丝在外部捆
绑两道固定，做到万无一失。
12.下测斜管前，应将测斜管的内壁用清水冲刷干净，保证管内无杂
物。
13.下测斜管时要求管内其中一对导槽必须要朝向基坑方向。
14.测斜管放入孔内后，向管内注入清水，防止测斜管移位。
15.测斜管回填，必须用细料回填，块料或者直径过大的杂物均不能
用于回填（直径不能大于3CM）。
16.回填时每回填2M，必须向孔内注入清水（非测斜管内），以此类
推，直至测斜管回填完成为止。
17.测斜管回填完成后，应砌筑测斜管保护井。
保护井可用C20混凝
土浇筑或砖砌井用素土回填。
18.未用完材料不可浪费，一律收回仓库保管。
19.完成所有作业任务后，需等公司技术人员验收后方能撤场。
测斜管埋设要求
测斜管埋设要求
测斜管
（1）绑扎时应沿主筋绑扎，并注意接管质量和绑扎质量，底座及接头位置须密封。
测斜管在吊装过程中，施工监测单位须有专人与司机沟通，缓慢调整钢筋笼，保证导槽与基坑垂直，测斜管应埋设在围护桩（墙）内最远离基坑的位置。
施工监测单位在每个基坑埋设第一根测斜管时，须提前通知监理单位和第三方监测单位，进行全过程旁站。
（3）剔除桩头、制作冠梁过程中，极易对测斜管造成破坏，施工监测单位需设置明显标志，并根据施工进度，派专人对剔桩司机进行提醒。
（4）冠梁完成后，施工监测单位对测斜管高于冠梁部分进行处理，一般不超过冠梁10cm。
测斜管需加盖保护，防止杂物进入管内导致测设深度不够。
施工监测单位与第三方监测单位进行初始值测取，协同监理单位完成测点验收工作。
对被破坏以及测设深度不够的测斜管，监理单位应要求施工单位在该位置后方的土体内布设深层土体水平位移测点。
（5）基坑端头盾构段加固时，施工单位应采取必要的保护措施。
测斜
一、安装与布设
1、测斜管凹槽一定要对准基坑方向（或要监测方向）。
2、测斜管在安装时接头处必须将上、下管节的滑槽严格对准，防止以后出现数据不稳定甚至卡住仪器，同时接头处用胶带缠好，防止泥浆或水泥浆的渗进。
3、在测斜管绑扎过程中，间距宜2-3米绑扎一次，防止在起吊时脱落。
建议测斜管绑扎在钢筋笼迎水面，钢筋笼入槽后及时对测斜管内注入清水。
二、监测
1、监测之前应对测斜管进行冲洗，并测量深度（建议使用模拟探头），建议对高出地面或冠梁的部分应去除，防止以后管口破坏对监测数据产生影响。
2、监测时应遵循高导轮一侧先朝基坑方向（正测），然后低导轮朝基坑方向（反测）。
（或参考第三方监测方法）
3、如遇到数据异常，建议及时复测。
三、具体过程及数据处理详见说明书。
深圳项目地下连续墙测斜管技术交底
深圳轨道交通工程承包单位：中铁十一局集团有限公司合同号： /监理单位：铁科院（北京）工程咨询有限公司编号： 2016040602技术交底记录A3.11工程名称深圳地铁10号线1012-3标交底部位华南城站工序名称地下连续墙测斜管安装交底提要：对施工作业队地下连续墙施工时测斜管安装技术要求及注意事项交底内容：一.交底范围针对华南城站主体围护结构地下连续墙测斜管安装特下发本技术交底，请严格遵照执行。
二.测斜管安装施工工艺（1）测管连接：将4m（或2 m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。
管与管连接时先在测斜管外侧涂上PVC胶水，然后将测斜管插入束节，在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管。
注意胶水不要涂得过多，以免挤入内槽口结硬后影响以后测试。
自攻螺丝或铝铆钉位置要避开内槽口且不宜过长（管内的十字与钢筋笼垂直）。
（2）接头防水：在每个束节接头两端用防水胶布包扎，防止水泥浆从接头中渗入测斜管内。
（3）内槽检验：在测斜管接长过程中，不断将测斜管穿入制作好的地下连续墙钢筋笼内，待接管结束，测斜管就位放置后，必须检查测斜管一对内槽是否垂直于钢筋笼面，测斜管上下槽口是否扭转。
只有在测斜管内槽位置满足要求后方可封住测斜管下口。
（4）测管固定：把测斜管绑扎在钢筋笼上。
由于泥浆的浮力作用，测斜管的绑扎定位必须牢固可靠，以免浇筑混凝土时发生上浮或侧向移动。
（5）端口保护：在测斜管上、下端口，外套钢管或硬质PVC管，外套管长度应满足以后浮浆混凝土凿除后管子仍插入混凝土50cm。
（6）吊装下笼：绑扎在钢筋上的测斜管随钢筋一起放入地槽内，待钢筋笼就位后，在测斜管内注满清水，然后封上测斜管的上口。
在钢筋笼起吊放入地槽过程中要有专人看护，以防测斜管意外受损。
如遇钢筋入槽失败，应及时检查测斜管是否破损，必要时须重新安装。
（7）冠梁施工：在地下连续墙凿除上部混凝土以及绑扎冠梁钢筋时，必须派专人看护好测斜管，以防被破坏。
测斜管
滑坡监测中超深测斜管的埋设安装和观测技术实践2009年8月31日长江设计院三峡勘测研究院王正祥1 概述在金沙江乌东德金坪子滑坡监测中，由于滑坡覆盖层较厚，要保证监测效果，除地面建立砼标三角网外，还必须安装超深钻孔测斜仪，使测斜管深入基岩以下，也是金坪子斜坡监测的必要手段之一。
已成功安装的3孔测斜管均创记录的超过了l00m，最长安装钻孔测斜管达167m深。
从工程实践来看，测斜管长超过了l00m，将极大的增加安装风险，并使观测工作难度显著加大。
通过不断的技术摸索、总结施工经验，归纳出了一套较系统的、实用简捷的、有效的施工安装整体方案。
2 超深测斜管的安装技术2.1 测斜管的预连接根据地质所提供的资料，确定需安装的总长，因超深测斜管的节数太多，要缩短现场安装时间，减少安装时承重风险，安装前必须进行测斜管的预连接。
(1)连接前检查测斜管是否平直，两端是否平整，导管是否干净、通畅，导槽不能有明显扭曲。
(2)封闭底座与测斜管连接：将封闭底座嵌入测斜管一端，先用粘合胶把底盖粘牢密封，再用电钻(钻头为φ4mm)对称配钻4个铆钉孔，每个铆钉孔应与相邻导槽等距。
然后，用双把手动拉铆枪铆接(铆钉为由φ4x10抽芯铆钉)。
封闭底座与测斜管接合缝用橡皮泥密封，并用防水生料带和胶粘带缠紧，以防止浆液渗入测斜管。
(3)将已连接封闭底座的测斜管的另一端与连接管连接：测斜管嵌人连接管内1/2的位置，要求测斜管与连接管嵌合后，轻扭连接管，应不能扭动。
在连接管约1/4处与测斜管嵌合后对称配钻4个铆钉孔，每个铆钉孔应与相邻导槽等距。
用与(2)相同的方法，将测斜管与连接管铆接、密封。
(4)连接管与测斜管预接：再在连接管约3/4处与另一根测斜管嵌合后，对称配钻4个铆钉孔，每个铆钉孔应与相邻导槽等距。
这一端在现场按(2)的方法铆接、密封。
连接管与测斜管预接后，一定要做好对准标记及编号。
如此循环逐根连接和预连接后的测斜管，方可运抵现场安装。
2.2 安装及埋设(1)现场安置好带滑轮的起吊设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测斜导管的埋设要求
测斜仪是安装在测斜导管中进行测试的，测斜仪测试数据的正确性、重复性与测斜管的埋设有直接关系。
由于伺服加速度计具有灵敏度高，性能稳定。
测量数据完全取决于测头在空间的状态，只要测头相对地球重力场的状态发生变化，就有信号输出。
导轮及测斜管的形变都会造成测头的状态发生变化。
因此必须对测斜管的埋设提出一定的要求，现就测斜仪用户的一般反应提出如下要求。
１．测斜导管的选取
测斜导管是为了保证被测对象（如地基）的横向位移与测斜导管的横向位移一致，同时要考虑到一定的精度。
这就要求根据被监测的精度要求，选取相应等级的测斜管。
测斜导管除了材料不同外，应当对测斜导管的加工状态提出要求，测斜导管内的导槽应当平滑、方正、内径误差不大，同时接头过度应当平滑。
２．监测点的选取
一般监测点的选取要根据建筑设计施工的要求进行。
对于测斜仪来说，检测的方向应当是测斜仪敏感的方向，所有选取的监测点，既要使测试的方向对准监测的方向，所有选取的监测点，检测完成后，能全面反
映施工中对被监测对象，在施工中可能出现的危险位移进行正确的检测。
３．测斜导管的埋设
测斜导管的埋设应注意埋设的方向、深度及测斜导管外围填充的质量。
３．１钻孔大小
根据目前测斜仪和测斜导管的尺寸，钻孔尺寸一般为Ф１０８ｍｍ或Ф１１０ｍｍ．
３．２埋设方向
测斜导管内部具有４个导槽，对角上的两个导槽为一对，其中的一对应对准被监测对象可能的最大位移方向。
３．３埋设深度
测斜管埋设深度应根据地质状况确定。
一般来说，测斜管的埋设深度应使测斜管的底部超过淤泥层，固定在不动的岩石或黏土上，确保在检测中测斜管的根部不产生位移。
测斜管的底部应当与钻井的深度一致，否则可能造成根部数据不固定或者将头掉人无测斜管的地方。
对于基坑开挖的测斜导管，埋设必须为基坑的２倍以上。
３．４测斜导管接头的处理
测斜导管安装时底部套上盖子，在每个接头处导槽应当对准，并用螺钉拧紧，然后在各个接头处用胶条或布将其包好，防止沙土进入导管内。
测斜导管往钻孔中埋
设时，管内应当注入清水，以提高埋设速度和减少导管的弯曲。
３．５测斜导管外围的填充
测斜管外围的填充是为了保证测斜管与周围岩土地层保持良好接触，当地层发生横向位移时，测斜导管应当发生同样的横向位移，如果填充不密实，会造成测试不准或数据不重复，产生抖动。
一般采用石料中的瓜米石作为填充料，也可以采用水泥沙子。
随着瓜米石的下沉，应及时补填，保证不使测斜管外围空虚。
