测斜管安装交底
年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：连续墙测斜管埋设交底：1、连续墙测斜管埋设的幅段及埋设深度（见附表）。
2、连续墙测斜管埋设要求。
（1）、测管连接：将4m（或2 m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。
管与管连接时先在测斜管外侧涂上PVC胶水，然后将测斜管插入束节，在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管。
注意胶水不要涂得过多，以免挤入内槽口结硬后影响以后测试。
自攻螺丝或铝铆钉位置要避开内槽口且不宜过长（管内的十字与钢筋笼垂直）。
（2）、接头防水：在每个束节接头两端用防水胶布包扎，防止水泥浆从接头中渗入测斜管内。
（3）、内槽检验：在测斜管接长过程中，不断将测斜管穿入制作好的地下连续墙钢筋笼内，待接管结束，测斜管就位放置后，必须检查测斜管一对内槽是否垂直于钢筋笼面，测斜管上下槽口是否扭转。
只有在测斜管内槽位置满足要求后方可封住测斜管下口。
（4）、测管固定：把测斜管绑扎在钢筋笼上。
由于泥浆的浮力作用，测斜管的绑扎定位必须牢固可靠，以免浇筑混凝土时发生上浮或侧向移动。
（5）、端口保护：在测斜管上、下端口，外套钢管或硬质PVC管，外套管长度应满足以后浮浆混凝土凿除后管子仍插入混凝土50cm。
交底单位：接收单位：交底人：复核接收人：年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：（6）、吊装下笼：绑扎在钢筋上的测斜管随钢筋一起放入地槽内，待钢筋笼就位后，在测斜管内注满清水，然后封上测斜管的上口。
在钢筋笼起吊放入地槽过程中要有专人看护，以防测斜管意外受损。
如遇钢筋入槽失败，应及时检查测斜管是否破损，必要时须重新安装。
（7）、冠梁施工：在地下连续墙凿除上部混凝土以及绑扎冠梁钢筋时，必须派专人看护好测斜管，以防被破坏。
测斜管埋设施工方案
测斜管埋设施工方案1. 引言测斜管是一种用于监测土体的倾斜或沉降情况的工具，广泛应用于土木工程、岩土工程和地质勘探中。
测斜管埋设工方案的编制是确保测斜管的有效安装、准确监测的重要环节。
本文将介绍测斜管埋设施工方案的主要内容和步骤。
2. 工程准备2.1 设计确定在编制测斜管埋设施工方案之前，需要根据具体工程的要求和设计规范进行测斜管的设计确定。
包括测斜管的数量、深度和布置方式等。
2.2 材料选择测斜管的材料选择应符合设计要求和工程环境。
常见的测斜管材料有钢筋混凝土管、塑料管和玻璃钢管等。
根据具体情况选择适当的材料。
2.3 设备准备在安装测斜管时，需要使用一些特定的设备和工具。
例如，挖掘机、测斜仪、测量工具等。
确保这些设备的正常运行和准备。
3. 施工步骤3.1 埋设位置确定根据设计要求确定测斜管的埋设位置。
通常在工程施工前进行现场勘测和定位，然后标记出测斜管的埋设点。
3.2 开挖工程根据埋设位置，使用挖掘机或其他适当的工具进行挖掘。
保证挖掘的深度和宽度满足设计要求。
清理挖掘现场使其整洁。
3.3 测斜管安装将准备好的测斜管逐段安装到挖掘的坑中。
在安装过程中，要特别注意测斜管的竖直度和水平度。
通过调整和修正，确保测斜管的安装质量。
3.4 填土固结安装测斜管后，需要进行填土固结工作。
按照设计要求，逐层填土并进行夯实。
确保填土工作能够使测斜管得到有效支撑和固定。
3.5 测量与监测在测斜管埋设完毕后，需要进行测量和监测工作。
使用测斜仪对测斜管进行定期监测，记录测量数据并进行分析。
根据监测结果，及时采取措施进行调整和修复。
4. 健康安全与环保在工程施工过程中，必须要时刻关注健康安全和环境保护。
工作人员必须佩戴必要的安全装备，并按照相关规定开展工作。
合理处理施工废弃物，保护环境。
5. 总结本文介绍了测斜管埋设施工方案的主要内容和步骤。
包括工程准备、施工步骤和健康安全与环保措施等。
合理编制和实施测斜管埋设施工方案，可以确保测斜管的安装质量和监测效果，提高工程的安全性和稳定性。
测斜管施工技术交底
（5）测斜管露出桩基砼部分，应用用防水胶带密封防水，为防止PVC管冻裂，需再用保温绵包裹，做好保暖措施。施工完成后，应对管口进行封堵。
（6）需布置测斜管的支护桩编号如下所示：ZHA-005,ZHA-023，ZHA-042，ZHA-61，ZHA-081，ZHB-026，ZHB-056，ZHB-086，ZHB-115，ZHB-144，ZHB-174，ZHB-204，ZHD-004，ZHD-006，ZHC-009，ZHC-033，ZHC-058，ZHG-008，ZHC-065，ZHC-087，ZHC-108，ZHC-110，ZHC-111，ZHK-015,ZHD-014，ZHH-008，ZHH-026，ZHH-027，ZHH-028，ZHE-026，ZHH-033，ZHH-034，ZHH-035，ZHH-053，ZHD-015，ZHK-039，ZHC-140，ZHC-141，ZHC-143，ZHC-165,ZHC-186，ZHG-017，ZHC-193，ZHC-218，ZHC-242，ZHD-023，ZHD-025，ZHB-235，ZHB-265，ZHB-295，ZHB-324，ZHB-353，ZHB-383，ZHB-413。
由于测斜管需要伸出地面1m以上以利于保护及监测，测斜管最长35m。桩基空孔部分测斜管将处于地表潜水层中。本基坑测斜管采用PVC管，并根据规范，其内直径选用60mm，并且管内应有两组互相垂直的纵向导槽。
3.2测斜管平面布置
根据规范规定，结合现场实际较复杂的情况，选择测斜管的间距为15m,并且基坑的角点、中点处必须布置。并且每条基坑边不少于3个点。
工序结束后，班长必须及时认真地做好自检自查工作，并填写自检表交当班施工员，由当班施工员组织上下道工序的班长对已完工序进行验收，由该工序的班长填写分项工程评定表或记录表交质检组。
斜道搭设安全技术交底-
③人行斜道和运料斜道的脚手板应每隔250～30MM设置一根防滑木条．木条厚度宜为20～30MM．
(8)作业层、斜道的栏杆和挡脚板均应搭设在外立杆的内侧，见图l。上栏杆高度为1-2m，中栏杆应居中设置。挡脚板高度不应小于l80MM
(4)拐弯处应设置平台，其宽度不应小于斜道宽度。
(5)斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为l.2m，挡脚板高度不应小于180mm。
(6)运料斜道两侧、平台外围和端部均应按规范规定设置连墙件;每两步应加设水平斜杆，并按规范规定设置剪刀撑和横向斜撑。
(7)斜道脚手板构造应符合下列规定．
①脚手板横铺时．应在横向水平扦下增设纵向支托杆，纵向支托杆间距不应大于500MM．

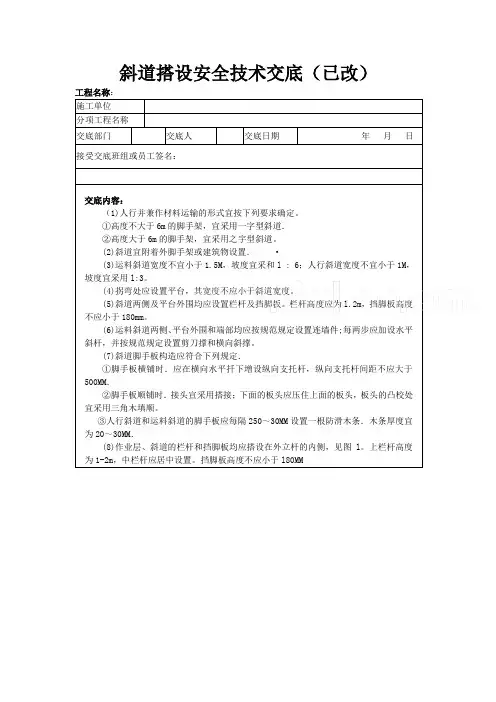

斜道搭设安全技术交底（已改）
工程名称：
施工单位
分项工程名称
交底部门
交底人
交底日期
年月日
接受交底班组或员工签名：
交底内容：
（1)人行并兼作材料运输的形式宜按下列要求确定。
①高度不大于6m的脚手架，宜采用一字型斜道．
②高度大于6m的脚手架，宜采用之宇型斜道。
(2)斜道宜附着外脚手 : 6；人行斜道宽度不宜小于1M，坡度宜采用l:3。
田l栏杆与挡脚板构造
浅谈工程施工钻探中测斜管的埋设方法及保护措施
浅谈工程施工钻探中测斜管的埋设方法及保护措施作者：陈春来源：《文存阅刊》2020年第09期摘要：本文主要介绍在不同工程钻探中测斜管的埋设方法及保护措施，为以后类似工程施工有所指导。
关键词：测斜管;埋设;保护措施1.岩土体深层水平位移监测点埋设方法在围护结构外部的土壤中钻孔，孔的直径略大于测斜管的外径。
通常，测斜管更加适合外径为70且内径为10的孔。
孔的深度通常应超过结构体3至5 m。
对于硬度较高的基底，选用较小值;对于硬度较小的基底，则选用较大值。
然后将与倾斜相连接的测斜仪插入孔的测斜仪管与井眼之间的间隙中，用中砂与清水缓慢填充，同时缓慢添加砂，倒入适量的清水并，并用中砂将缝隙填满。
完成后，填充间隙并关闭保护盖。
埋入式倾斜仪应具有一对垂直于基坑边缘的凹槽。
2.地连墙与灌注桩测斜监测点埋设方法技术人员可以通过直接捆扎或安装抱箍的方式来固定测斜管。
测斜仪孔的深度等于外壳中钢筋笼的长度，然后将钢笼插入槽（孔）中，然后浇筑混凝土。
支撑结构的测斜管和钢筋笼进行绑扎并埋入，绑扎距离不应超过1.5m，因此测斜管和钢筋笼必须非常稳定，以便在浇注混凝土时测斜管和钢筋笼不会脱落。
测斜管应安装在基坑的土壤表面，两个内槽的相互垂直方向应垂直于基坑的长度。
填埋前检查测斜管的质量。
连接测斜管时，请确保上下管段的导向槽对齐且光滑。
应该避免。
影响监控工作。
掩埋测斜仪时，必须保持其固定和垂直状态，以防止浮起、破裂、破裂和扭曲。
在下钢筋笼时将测斜管绑扎在钢筋笼主筋上一起成型，使测斜管埋设于围护墙内。
测斜管上部加1m左右长度的PVC套管，套管内填充蛇皮袋，以免在破桩头（墙端）时损坏測斜管，完成后盖上保护盖。
3.工法桩体测斜埋设方法工法桩中的测斜管随型钢一起插入搅拌桩内，具体的安装方法如下。
①连接：将测斜管的4m（2m）部分一一连接到捆束部分，并在接管时检查除槽口对齐之外的内部槽口是否对齐。
将管道连接到管道时，首先用PVC胶涂覆测斜管的外部，然后将测斜管插入横梁部分，并用自攻螺钉或铝铆钉在横梁部分的四个方向上固定横梁部分和测斜管。
斜道搭设安全技术交底
斜道搭设安全技术交底1. 引言斜道搭设是在施工现场常见的一项工作，它可以有效地解决施工现场的高低差问题，提供人员和物资的便捷通行。
然而，由于搭设过程中存在一定的安全风险，为了保障施工人员的安全以及施工质量的提升，本文将详细介绍斜道搭设的安全注意事项和技术要点。
2. 斜道搭设准备工作在进行斜道搭设之前，需要进行以下准备工作：1.清理施工区域：清除施工区域内的障碍物和杂物，确保施工现场的整洁度和无障碍。
2.测量高差：使用专业测量仪器测量施工区域的高差，确定斜道的安装位置和长度。
3.搭设方案设计：根据测量结果，设计合理的斜道搭设方案，包括斜道的材料、支撑点和连接方式等。
3. 斜道搭设安全措施为保证斜道搭设过程中的安全，需要采取以下措施：1.选择合适的材料：选择具备足够强度和稳定性的材料进行斜道的制作，避免发生材料失效或断裂的情况。
2.支撑点设置：根据施工现场情况和设计要求，在斜道的两端和中间设置稳固的支撑点，确保斜道的稳定性。
3.固定斜道：使用合适的固定设备将斜道牢固地连接到支撑点、建筑物或地面上，防止斜道移动或倾斜。
4.搭设过程监控：在斜道搭设过程中，设立专人进行监控和指导，确保斜道搭设的操作正确、安全，并及时发现和处理潜在的安全问题。
5.防滑措施：在斜道表面铺设防滑材料，提高斜道的摩擦力，防止人员和物资的滑倒。
4. 斜道搭设操作步骤下面是一般的斜道搭设操作步骤：1.安装支撑点：根据设计方案，先安装斜道的两端支撑点，确保支撑点的牢固和稳定。
2.安装主体框架：根据设计方案，先安装斜道的主体框架，包括横梁和纵梁等，确保框架的合理布局和稳定性。
3.安装斜道板材：根据设计方案，将斜道板材依次安装在主体框架上，确保板材的平整度和稳定性。
4.进行调整和固定：在斜道搭设完毕后，进行调整和固定，保证斜道整体平衡和稳固。
5.进行试用和验收：完成斜道搭设后，进行试用和验收，确保斜道的安全可靠性和使用效果。
5. 斜道搭设注意事项在进行斜道搭设时，需要注意以下事项：1.安全帽和防滑鞋：所有参与斜道搭设的人员都必须佩戴安全帽和防滑鞋，确保人员的安全。
测斜管埋设技术交底
交底人
接受交底人
注：1、本表用于承包单位对作业班组的技术交底；
2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案。
（7）、冠梁施工：在地下连续墙凿除上部混凝土以及绑扎冠梁钢筋时，必须派专人看护好测斜管，以防被破坏。同时应根据冠梁高度重新调整测斜管管口位置。一般需要接长测斜管，此时除外槽对齐外，还要检查内槽是否对齐。
（2）、接头防水：在每个束节接头两端用防水胶布包扎，防止水泥浆从接头中渗入测斜管内。
（3）、内槽检验：在测斜管接长过程中，不断将测斜管穿入制作好的地下连续墙钢筋笼内，待接管结束，测斜管就位放置后，必须检查测斜管一对内槽是否垂直于钢筋笼面，测斜管上下槽口是否扭转。只有在测斜管内槽位置满足要求后方可封住测斜管下口。
（4）、测管固定：把测斜管绑扎在钢筋笼上。由于泥浆的浮力作用，测斜管的绑扎定位必须牢固可靠，以免浇筑混凝土时发生上浮或侧向移动。
（5）、端口保护：在测斜管上、下端口，外套钢管或硬质PVC管，外套管长度应满足以后浮浆混凝土凿除后管子仍插入混凝土50cm。
（6）、吊装下笼：绑扎在钢筋上的测斜管随钢筋一起放入地槽内，待钢筋笼就位后，在测斜管内注满清水，然后封上测斜管的上口。在钢筋笼起吊放入地槽过程中要有专人看护，以防测斜管意外受损。如遇钢筋入槽失败，应及时检查测斜管是否破损，必要时须重新安装。
工序名称
测斜管预埋
交底提要：测斜管预埋槽段号及预埋时注意事项
交底内容：
1、连续墙测斜管埋设要求。
（1）、测管连接：将4m（或2 m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。管与管连接时先在测斜管外侧涂上PVC胶水，然后将测斜管插入束节，在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管。注意胶水不要涂得过多，以免挤入内槽口结硬后影响以后测试。自攻螺丝或铝铆钉位置要避开内槽口且不宜过长（管内的十字与钢筋笼垂直）。
测斜管安装技术
测斜管安装操作要点1 概述PVC 高精度测斜管是用于跟测斜仪探头结合，实施监测基坑围护结构不同深度处的水平位移。
测斜管一般长度为2m /根或4m/根两种规格，使用时需要一根一根地连接到设计的长度。
测斜管与测斜管接头采用凹凸槽连接，并用自攻螺丝固定。
测斜管内有供测斜仪探头定向的90°间隔的导槽，测斜管结构及构造见图1-1。
2 验收与保管⑴ 收货验收时检查测斜管、接头管及顶底盖的数量与清单是否一致，有没有破损，如有问题，一般应在7日内与供货方联系更换或补充。
⑵ 验收后的测斜管应拆开包装，放在房间内保存，避免日晒雨淋；每根错开接头处一层一层的平放铺开，防止弯曲变形。
搬运时小心轻放。
导槽 测斜管管体接头管凹凸槽图1-1 测斜管结构及构造⑶根据安装计划计算所需测斜管、接头管及顶底盖的数量，用多少往现场运多少，在现场安装过程中也应小心轻放，并避免暴晒，防止测斜管高温变软，产生弯曲变形。
3 安装与埋设在基坑监测中测斜管有两种安装埋设方法，一是埋设在基坑基坑周围地层内，二是埋设在围护桩（墙）体的混凝土内。
以第二种安装方法为例说明安装与埋设的操作要点。
⑴测斜管的连接拿起一根测斜管，在没有外接头的一端套上底盖，用3只M4×10自攻螺钉拧紧（这是每孔最下面的一节管子），下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用3只M4×10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。
⑵测斜管的绑扎为了保护测斜管及监测方便，测斜管安装平面位置如图3-1所示。
在纵向，测斜管沿钢筋笼中的1条主筋垂直向下布置，管的底端短于钢筋端面0.5m，防止孔底渣土对测斜管产生挤压。
对于一次起吊通长的钢筋笼，把连接到设计长度的测斜管顺放在钢筋内侧，每隔2m设置一个抱箍（可用扎丝绑扎），一次就可以安装到位，注意保持测斜管顺直，以保证测斜管的垂直度。
如果钢筋笼分两节或几节起吊，测斜管也要与钢筋笼对应分节安装，然后进行对接。
测斜管埋设交底
工程名称
佛莞城际铁路FGZH-1
交底负责人
交底负责单位
长隆架子一在钢筋笼内侧，每节导管应用专用连接头连接，上好螺丝，用胶带密封，防止混泥土液浆进入管内。测斜管安装时应通知测量班现场查看。测斜管顶部端头应用长2.0米、直径0.1米的钢管套用，固定在钢筋笼上。为保护测斜管在施工中不被破坏，测斜管底端应略高于钢筋笼底部0.3-0.5m，顶部高出钢筋笼顶部0.5m。测斜管在安装时要校正测斜管内槽，使其垂直于基坑。在有声测管的情况下，测斜管应与声测管绑扎固定在一起。测斜管和钢筋笼一起吊装，在吊装过程中吊绳挂点应避开测斜管位置，防止钢筋笼变形过大，损坏测斜管。浇筑混泥土之前应在测斜管内注满清水，防止测斜管在浇筑中浮起和测斜管内渗入泥浆。
钢筋笼在浇筑完成后，应用清水冲洗测斜管，并通知测量班使用测斜仪进行试用，如不能正常使用，反复冲洗，直至正常使用。
如遇测斜管不能正常使用（测斜仪出槽、测斜管内被混凝土堵塞、不能达到监测深度时）测斜管未埋设，重新钻孔，需扣除钻孔费。
注：后附测斜管埋设数量、里程和地连墙编号。
交底人： 接收人：
日期：日期：
