华工电力拖动运动控制系统平时作业答案
电力拖动自动控制系统习题含答案共43页文档
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
ห้องสมุดไป่ตู้
电力拖动自动控制系统习题含答案
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
《电力拖动自动控制系统》习题解答(前三章)
《电力拖动自动控制系统》部分习题解答第一章1. 什么叫调速范围、静差率？它们之间有什么关系？怎样才能扩大调速范围？ 答：①调速范围——电动机在额定负载下调速时，允许的最高转速max n 与最低转速minn 之比叫做调速范围，用D 表示，即min max n nD =②静差率——当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落N n ∆与理想空载转速0n 之比，称作静差率S ，即0N n nS ∆=③直流变压调速系统中调速范围、静差率和额定速降之间的关系为)1(s n s n D N N -∆=④采用闭环控制方式，使转速降落N n ∆能够大幅度下降，才能保证在静差率S 不变的前提下扩大调速范围。
2. 某一调速系统，测得的最高转速特性为n 0max ＝1500 r/min ，带额定负载时的速降N n ∆＝15 r/min ，最低速特性为n 0min ＝100 r/min ，额定速降不变，试问系统能达到的调速范围有多大？系统允许的静差率是多少？解：已知N n ∆＝15 r/min ，有n max ＝n 0max －N n ∆＝1500 r/min －15 r/min ＝1485 r/min n min ＝n 0min －N n ∆＝100 r/min －15 r/min ＝85 r/min 于是调速范围47.17851585minmax ===n n D静差率%15%10010015%100min0=⨯=⨯∆=n n s N答：系统能达到的调速范围是17.47；允许的静差率是15%。
3. 为什么加负载后直流电动机的转速会降低，它的实质是什么？答：当负载电流增大后，电枢电阻上压降增大，使E 减小，导致转速n 必然下降。
实质是电枢电阻的存在导致压降增大。
4. 某调速系统的调速范围是1500 ~ 150 r/min ，要求静差率为s ＝2% ，那么系统允许的静态速降是多少？如果开环系统的静态速降是100 r/min ，则闭环系统的开环放大系数应有多大？解：①已知101501500==D ，又)1(s n s n D N N -∆=06.3)02.01(1002.01500)1(N N =-⨯=-=∆s D s n n r/min也可以这样计算n n n n n s NNN ∆+∆=∆=min 0 min r/06.302.0102.01501min N =-⨯=-=∆s s n n ②因为 K1op cl +∆=∆n n所以 68.31106.31001K clop =-=-∆∆=n n答：要求静差率为s ＝2%时，系统允许的静态速降是3.06r/min ；如果开环系统的静态速降是100 r/min ，则闭环系统的开环放大系数应有31.68。
《电力拖动自动控制系统》试题及答案
《电力拖动自动控制系统》试题一、填空题（本题 30分，每空1.5分）1、在直流电机调压调速系统中，电动机的最高转速为n N ，调速范围、静差率和额定速降之间所应满足的关系是。
2、闭环系统可以获得比开环系统硬得多的稳态特性，从而在保证一定的要求下，能够提高调速范围，为此所付出的代价是，须增设装置和电压放大器。
3、综合了比例控制和积分控制两种规律的优点。
比例部分能迅速响应，积分部分则最终消除。
4、转速、电流双闭环调速系统的静特性在时表现为转速无静差，这时，起主要调节作用。
5、工程设计方法的基本思路是，把调节器的设计方法分作两步：第一步，先选择调节器的结构，以确保系统稳定，同时满足所需的；第二步，再选择调节器的参数，以满足。
6、有环流可逆直流调速系统的典型控制方式是，即工作制。
7、当一组晶闸管整流工作时，让另一组晶闸管处在，但两组触发脉冲的错开得比较远，彻底杜绝了瞬时的产生，这就是错位控制的无环流可逆系统。
8、脉宽调制器是一个装置，由电流调节器 ACR 输出的控制电压进行控制。
9、串级调速系统可以实现异步电机的调速，而且具有高效率的调速性能，但所付出的代价是，增设。
10、在 s 值很小的范围内，只要能够保持不变，异步电动机的转矩就近似与成正比，这就是转差频率控制系统的基本概念。
二、判断题（本题10分，每小题1分）1、自动控制的直流调速系统，往往以调节电枢供电电压为主。
（）2、在V-M系统中，设置平波电抗器可以抑制电流脉动。
（）3、在电流断续时，V-M系统机械特性很软，理想空载转速翘得很高。
（）4、与晶闸管-电动机调速系统相比，直流脉宽调速系统开关频率高，电流容易连续，谐波少，电机损耗及发热都小。
（）5、转速、电流双闭环直流调速系统中，当电动机过载甚至堵转时，转速调节器可以限制电枢电流最大值，其快速自动保护作用。
（）6、按照典型II型系统设计转速调节器时，中频宽h可以任意选择。
（）7、按照典型II型系统设计转速调节器时，由典型II型系统的开环传递函数可知，K、T、τ都是待定符号。
电力拖动控制系统习题答案
电力拖动控制系统习题答案电力拖动控制系统习题答案电力拖动控制系统是现代工业中广泛应用的一种控制技术，它通过电力设备实现对机械设备的运动控制。
在学习和应用电力拖动控制系统时，我们常常会遇到一些习题，下面我将为大家解答一些常见的电力拖动控制系统习题。
1. 什么是电力拖动控制系统？电力拖动控制系统是利用电动机作为动力源，通过电力设备实现对机械设备的运动控制。
它由电动机、传动装置、控制装置和负载组成，通过控制装置对电动机进行控制，实现对负载的运动控制。
2. 电力拖动控制系统的优点有哪些？电力拖动控制系统具有以下几个优点：- 精确控制：电力拖动控制系统可以实现对负载的精确控制，可以根据需要调整速度、位置和力矩等参数。
- 可靠性高：电力拖动控制系统采用电动机作为动力源，电动机具有可靠性高、寿命长的特点，可以保证系统的稳定运行。
- 节能环保：电力拖动控制系统可以通过调整电动机的工作状态实现能量的节约，减少对环境的污染。
- 自动化程度高：电力拖动控制系统可以与计算机等自动化设备进行联动，实现自动化控制。
3. 电力拖动控制系统的分类有哪些？根据控制方式的不同，电力拖动控制系统可以分为开环控制系统和闭环控制系统。
- 开环控制系统：开环控制系统是指控制信号不依赖于输出信号的反馈，只通过输入信号进行控制的系统。
它的控制精度较低，容易受到外界干扰。
- 闭环控制系统：闭环控制系统是指控制信号依赖于输出信号的反馈，通过比较输出信号与参考信号的差异来调整控制信号的系统。
它的控制精度较高，能够自动调整输出信号，适应负载的变化。
4. 电力拖动控制系统中常用的控制方法有哪些？常用的电力拖动控制系统控制方法包括：- 速度控制：通过调整电动机的转速来实现对负载的速度控制。
- 位置控制：通过对电动机的位置进行控制，实现对负载的位置控制。
- 力矩控制：通过调整电动机的输出力矩来实现对负载的力矩控制。
- 频率控制：通过调整电动机的供电频率来实现对负载的控制。

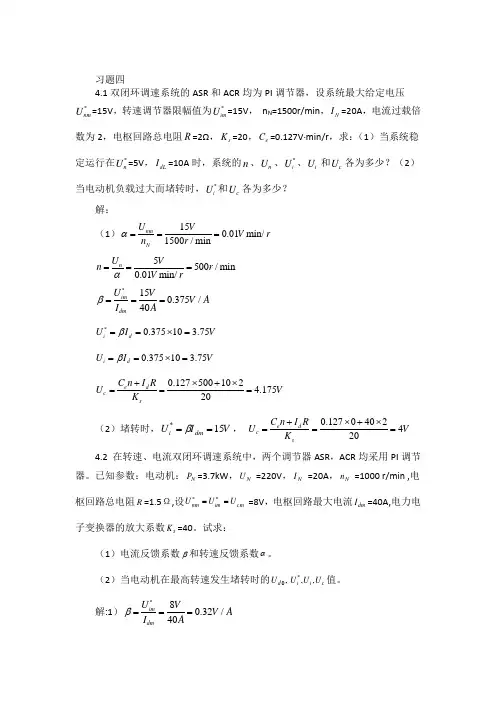

电力拖动自动控制系统-运动控制系统习题解答第4、5章
习题四4.1双闭环调速系统的ASR 和ACR 均为PI 调节器，设系统最大给定电压*nmU =15V ，转速调节器限幅值为*im U =15V ， n N =1500r/min ，N I =20A ，电流过载倍数为2，电枢回路总电阻R =2Ω，s K =20，e C =0.127V·min/r ，求：（1）当系统稳定运行在*n U =5V ，dL I =10A 时，系统的n 、n U 、*i U 、i U 和c U 各为多少？（2）当电动机负载过大而堵转时，*i U 和c U 各为多少？解： （1）150.01min/1500/minnm N U VV r n r α=== 5500/min 0.01min/nU Vn r V rα===*150.375/40im dm U V V A I Aβ===*0.37510 3.75i d U I V β==⨯= 0.37510 3.75i d U I V β==⨯=0.1275001024.17520e d c s C n I R U V K +⨯+⨯=== （2）堵转时，V I U dm i 15*==β， 0.1270402420e d c s C n I R U V K +⨯+⨯=== 4.2 在转速、电流双闭环调速系统中，两个调节器ASR ，ACR 均采用PI 调节器。
已知参数：电动机：N P =3.7kW ，N U =220V ，N I =20A ，N n =1000 r/min ,电枢回路总电阻R =1.5Ω,设cm im nmU U U ==** =8V ，电枢回路最大电流dm I =40A,电力电子变换器的放大系数s K =40。
试求：（1）电流反馈系数β和转速反馈系数α。
（2）当电动机在最高转速发生堵转时的,0d U c i i U U U ,,*值。
解:1）*80.32/40im dm U VV A I Aβ===80.008min/1000/minnm N U VV r n r α=== 2) 040 1.560d d dm U E I R I R V ∑∑=+⨯=⨯=⨯=这时： *8,0n n U V U ==，ASR 处于饱和，输出最大电流给定。
《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案
《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案对于《电力拖动自动控制系统—运动控制系统》的学习，在课后应该做一些练习题加以巩固。
一下是给大家的《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案，希望对你有帮助。
一判断题1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
(Ⅹ)2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。
(√)3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
(√)4直流电动机变压调速和降磁调速都可做到无级调速。
(√)5静差率和机械特性硬度是一回事。
(Ⅹ)6带电流截止负反馈的转速闭环系统不是单闭环系统。
(Ⅹ)7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk的大小并非仅取决于*速度定Ug的大小。
(√)8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。
(Ⅹ)9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
(Ⅹ)10可逆脉宽调速系统中电动机的转动方向(正或反)由驱动脉冲的宽窄决定。
(√)11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。
(Ⅹ)与开环系统相比，单闭环调速系统的稳态速降减小了。
(Ⅹ)12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段(√)13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
(Ⅹ)14电压闭环相当于电流变化率闭环。
(√)15闭环系统可以改造控制对象。
(√)16闭环系统电动机转速与负载电流(或转矩)的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。
17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。
(√)18直流电动机弱磁升速的前提条件是恒定电枢电压不变。
(Ⅹ) 19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。
(√)20对电网电压波动来说，电压环比电流环更快。
电力拖动自动控制系统-运动控制系统习题解答第6、7章
第6章习题解答6-1 一台三相笼型异步电动机铭牌数据为：额定电压V U N 380=，额定转速m in /960r n N =，额定频率Hz f N 50=，定子绕组Y 联接。
由实验测得定子电阻Ω=35.0s R ，定子漏感H L s 006.01=，定子绕组产生气隙主磁通的等效电感H L m 26.0=，转子电阻Ω=5.0'r R ，转子漏感H L r 007.0'1=，转子参数已折合到定子侧，忽略铁心损耗。
（1）．画出异步电动机T 型等效电路和简化等效电路；（2）．额定运行时的转差率N s ，定子额定电流N I 1和额定电磁转矩；（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I ；（4）．定子电压和频率均为额定值时，临界转差率m s 和临界转矩m T ，画出异步电动机的机械特性。
解：（1）．异步电动机T 型等效电路和简化等效电路R L 'LL 'L（2）．额定运行时的转差率100096041000100N s -==根据简化等效电路，定子额定电流1N I =额定电磁转矩'2113pr e NNn R T Is ω=，其中，160605031000N p f n n ⨯===，12N f ωπ=（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I =（4）．定子电压和频率均为额定值时，临界转差率2'212')(lr ls s r m L L R R s ++=ω和临界转矩em T =异步电动机的机械特性eT ns n 1emms 06-2 异步电动机参数如6-1题所示，画出调压调速在12N U 和23N U 时的机械特性，计算临界转差率m s 和临界转矩m T ，分析气隙磁通的变化，在额定电流下的电磁转矩，分析在恒转矩负载和风机类负载两种情况下，调压调速的稳定运行范围。
解：调压调速在12N U 和23N U 时的机械特性T en s临界转差率2'212')(lr ls s r m L L R R s ++=ω12N U 时，临界转矩em T=气隙磁通1ΦSm s N≈23N U 时，临界转矩em T=气隙磁通1ΦSm s N ≈带恒转矩负载L T 工作时，稳定工作范围为0m s s <<，带风机类负载运行，调速范围01s <<。
电力拖动自动控制系统-运动控制系统思考题和课后习题答案
电力拖动自动控制系统-运动控制系统思考题和课后习题答案(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电力拖动自动控制系统-运动控制系统（阮毅伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法各有哪些特点答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流 PWM 变换器电路的基本结构。
答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流 PWM 变换器输出电压的特征是什么答：脉动直流电压。
2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半（1/（2mf）。
因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz）为一周），m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压电路中是否还有电流为什么答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流 PWM 变换器主电路中反并联二极管有何作用如果二极管断路会产生什么后果答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
《电力拖动自动控制系统-运动控制系统》课后习题答案
第一章闭环控制的直流调速系统1－1为什么PWM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。
（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3）低速性能好，稳速精度高，调速范围宽，可达1：10000 左右。
（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6）直流电源采用不控整流时，电网功率因数比相控整流器高。
1－2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的。
答：在制动状态中，为负值，i VT就发挥作用了。
这种情况发生在电动运行过程中需要降d 2速的时候。
这时，先减小控制电压，使U g1 的正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d降低。
但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E U d，很快使电流i d反向，VD2截止，在t on≤ t＜Ｔ时，U g2 变正，于是VT2导通，反向电流沿回路3 流通，产生能耗制动作用。
在T t≤＜Ｔ+ t时，VT关断，−i d沿回路4 经VD续流，向on 2 1电源回馈制动，与此同时，VD1两端压降钳住VT1使它不能导通。
在制动状态中，VT2和VT1轮流导通，而VT始终是关断的。
1在轻载电动状态，这时平均电流较小，以致在VT1关断后i d经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。
１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D= nmax其中，n和n一般都指电动机额定负载时的最高和最低转速，对于少数负n min max min载很轻的机械，可以用实际负载时的最高和最低转速。
《电力拖动自动控制系统》参考答案
《电力拖动自动控制系统》参考答案：第一章一、填空题：1.答案：静止可控整流器直流斩波器2.答案：调速范围静差率.3.答案：恒转矩、恒功率4.答案：脉冲宽度调制二、判断题：答案：1.×、2. √、三、问答题：1.答案：生产机械的转速n与其对应的负载转矩T L的关系。
1.阻转矩负载特性；2.位转矩负载特性；3.转矩随转速变化而改变的负载特性，通风机型、恒功率、转矩与转速成比例；4.转矩随位置变化的负载特性。
2.答案：放大器的放大系数K p，供电电网电压，参数变化时系统有调节作用。
电压负反馈系统实际上只是一个自动调压系统，只有被反馈环包围部分参数变化时有调节作用。
3.答案：U d减少，转速n不变、U d增加。
4.答案：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围。
当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之比，称作转差率。
静态速降值一定，如果对静差率要求越严，值越小时，允许的调速范围就越小。
5.答案：反馈控制系统的作用是：抵抗扰动，服从给定。
系统能有效地抑制一切被负反馈环所包围的前向通道上的扰动作用。
但完全服从给定作用。
反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。
可见，测速发电机的励磁量发生变化时，系统无能为力。
6.答案：采用比例积分调节器的闭环调速系统是无静差调速系统。
积分控制可以使系统在无静差的情况下保持恒速运行，原因是积分调节器的输出包含了输入偏差量的全部历史。
可以实现无静差调速。
四、计算题：1.答案：开环系统的稳态速降：354.33r/min；满足调速要求所允许的稳态速降：8.33r/min；闭环系统的开环放大系数：41.542.答案：42.5N•M，3.41N•M3.答案：T=62.92N•M，n=920r/min，cosФ=0.784.答案：α=0。
时n0=2119r/min, α=30。
时n0=1824r/min，α=31.1。
电力拖动自动控制系统作业答案2
到最大电流80A,当负载电流由 到最大电流80A,当负载电流由40A增加到70A, 当负载电流由40A增加到 增加到70A, 试问： 应该怎么变化， 的值有哪些条件决定？ 试问：Ui* Uc应该怎么变化， Uc的值有哪些条件决定？
U = β I dm = β × 80 = 8v ∴ β = 0.1
∗ im
U i∗ = β I d 1 = 0.1× 40 = 4v 1
U i∗2 = β I d 2 = 0.1× 70 = 7v
Ui*从 变化到 Ui*从4V变化到 变化到7V
Ce + I d R Uc会略有增加 由n和决定的 U C = Uc会略有增加 和决定的 KS
7、对于多环控制系统而言，其中内 对于多环控制系统而言， 环的作用是什么？ 环的作用是什么？
对本环的被调量实行限制和保护。 答：1、对本环的被调量实行限制和保护。 2、对环内的扰动实行及时的调节。 对环内的扰动实行及时的调节。 3、改造本环所包围的控制对象，使它 改造本环所包围的控制对象， 更有利于外环控制。 更有利于外环控制。
1、画出转速电流双闭环调速系统的动态
结构图。指出ASR和ACR两个调节器的限 结构图。指出ASR和ACR两个调节器的限 幅值如何确定？ 幅值如何确定？
ASR限幅值根据电动机所能承受的最大电流来确定 限幅值根据电动机所能承受的最大电流来确定 ACR限幅值要根据整流装置的的最小逆变角 来确定 限幅值要根据整流装置的的最小逆变角β来确定 限幅值要根据整流装置的的最小逆变角
6、转速微分负反馈的作用是什么？ 转速微分负反馈的作用是什么？ 有何优缺点？ 有何优缺点？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章1、请画出运动控制系统及其组成的框图。
2、请列出几种典型的生产机械负载转矩特性。
答：1.恒转矩负载负载转矩的大小恒定(TL=const)，称作恒转矩负载。
又分为（1）位能性恒转矩负载。
（2) 反抗性恒转矩负载。
2.恒功率负载负载转矩与转速成反比，而功率为常数，称作恒功率负载。
3.风机、泵类负载负载转矩与转速的平方成正比，称作风机、泵类负载。
3、请问如果构建一辆电动汽车，请问您认为必备哪些功能系统。
答：电动汽车系统应具备三大功能系统：电力驱动系统、主能源系统和辅助控制系统电力驱动系统：由电控单元、功率转换器、电动机、机械传动装置和驱动车轮组成主能源系统：有主电源、能量管理系统和充电系统构成辅助控制系统：具有动力转向、温度控制和辅助动力供给等功能=====================================================================第二章1、什么是调速范围和静差率？调速范围、静态速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母D 表示,即：min max n n D =当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落Δn N 与理想空载转速n 0之比，称作静差率s ，即0n n s N∆=。
调速范围、静态速降和最小静差率之间的关系是：)1(min mins n s n D N N -∆=按上述关系可得出：D 越小，s 越小，D 越大，s 越大；D 与s 相互制约，所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。
2、某一直流调速系统，测得的最高转速特性为=1500 r/min, 最低转速特性为=150 r/min 。
电动机额定转速为，带额定负载时的速度速降= 15r/min ，且在转速下额定速降如不变，试问系统能够达到的调速范围D 是多少？系统允许的静差率s 是多少？ 答：（1） n max =1500 r/min ，n min =150 r/min ，系统能够达到的调速范围是 ∆n N = 15r/min ，且不同转速下额定速降 ∆n N 不变， （2） 最大静差率=15/150=0.1， （3） 最小静差率=15/1500=0.01， 系统允许的静差率是0.01～0.1。
3、转速单闭环调速系统有那些特点？ 改变给定电压能否改变电动机的转速，为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速，为什么？如果测速发电机的励磁发生了变化，系统还有克服什么干扰的能力？答：（1）转速单闭环调速系统有以下三个基本特征：① 只用比例放大器的反馈控制系统，其被调量仍是有静差的。
② 抵抗扰动，服从给定。
③ 系统的精度依赖于给定和反馈检测的精度。
（2）改变给定电压会改变电动机的转速，因为反馈控制系统完全服从给定作用。
（3）如果给定电压不变，调节测速反馈电压的分压比会改变转速，因为反馈信号与给定信号的N n n s ∆=minmaxn n D =比较值发生了变化，破坏了原先的平衡，调速系统就要继续动作，使反馈信号与给定信号达到新的平衡为止。
（4）如果测速发电机的励磁发生了变化，系统没有克服这种干扰的能力。
因为反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。
=====================================================================第三章1、在转速、电流双闭环调速系统中，若要改变电动机的转速,应调节什么参数?改变转速调节器的放大倍数Kn行不行? 改变电力电子变换器的放大倍数Ks行不行? 改变转速反馈系数α行不行?若要改变电动机的堵转电流,应调节系统中的哪些参数?答：（1）在转速、电流双闭环调速系统中，若要改变电动机的转速,应调节的参数有：转速给定电，因为转速反馈系统的转速输出服从给定。
压U*n（2）改变转速调节器的放大倍数Kn，只是加快过渡过程，但转速调节器的放大倍数Kn的影响在转速负反馈环内的前向通道上，它引起的转速变化，系统有调节和抑制能力。
因此，不能通过改变转速调节器的放大倍数Kn，来改变转速（3）改变改变电力电子变换器的放大倍数Ks，只是加快过渡过程，但转电力电子变换器的放大倍数Ks的影响在转速负反馈环内的前向通道上，它引起的转速变化，系统有调节和抑制能力。
因此，不能通过改变电力电子变换器的放大倍数Ks，来改变转速（4）改变转速反馈系数α，能改变转速。
转速反馈系数α的影响不在转速负反馈环内的前向通道上，它引起的转速变化，系统没有调节和抑制能力。
因此，可以通过改变转速反馈系数α来改变转速，但在转速、电流双闭环调速系统中稳定运行最终的转速还是服从给定。
、转速调节器的放大（5）若要改变电动机的堵转电流,应调节系统中的参数有：转速的给定U*n倍数Kn、转速调节器的限幅值、转速反馈系数α等，因为它们都在电流环之外。
2、在转速、电流双闭环调速系统中，两个调节器均采用PI调节器。
当系统带额定负载运行时，如果转速反馈线突然断线，当系统重新进入稳定运行时电流调节器的输入偏差信号△Ui是否为零？答：在转速、电流双闭环调速系统中，两个调节器均采用PI调节器。
当系统带额定负载运行时，转速反馈线突然断线，转速调节器反馈电压突变为为0，转速调节器输入偏差突变为最大，转速调节器,（PI调节器）饱和，转速开环，系统变为电流单闭环调节。
转速调节器的输出突变为正极限值U*im 电流调节器的输入偏差变大，电流调节器为PI调节器作用，直至进入新的稳定状态，电流无静差。
当重新进入稳定运行时，电流调节器（PI调节器）的输入偏差信号 U为零。
i3、在转速、电流双闭环调速系统中，电流环为什么校正成典型I 型系统，转速环为什么校正成典型II 型系统？答：在转速、电流双闭环调速系统中，电流环的一项重要作用是保持电枢电流在动态过程中不超过允许值，因而在突加控制作用时不希望有超调，或者超调量越小越好。
从这个观点出发，应该把电流环校正成典型Ⅰ型系统。
电流环的还有一项作用是对电网电压波动及时调节，为了提高其抗扰性能，又希望把电流环校正成典型II 型系统。
在一般情况下，当控制对象的两个时间常数之比10LiT T ∑≤，典型Ⅰ型系统的抗扰恢复时间还是可以接收的，因此一般多按典型Ⅰ型系统来设计电流环。
在转速、电流双闭环调速系统中，为了实现转速无静差，还必须在扰动作用点以前设置一个积分环节，因此需要II 型系统。
再从动态性能来看，调速系统首先需要有较好的抗扰性能，所以把转速环校正成典型II 型系统。
===================================================================== 第四章1、什么叫环流？环流有几种？怎样抑制直流平均环流？怎样抑制瞬时脉动环流？答：采用两组晶闸管反并联的可逆V-M 系统，如果两组装置的整流电压同时出现，便会产生不流过负载而直接在两组晶闸管之间流通的短路电流，称作环流。
1、 静态环流——两组可逆线路在一定控制角下稳定工作时出现的环流，其中又有两类：(1)直流平均环流——由晶闸管装置输出的直流平均电压所产生的环流称作直流平均环流。
(2)瞬时脉动环流——两组晶闸管输出的直流平均电压差为零，但因电压波形不同，瞬时电压差仍会产生脉动的环流，称作瞬时脉动环流。
2、动态环流——仅在可逆V-M 系统处于过渡过程中出现的环流直流平均环流采用配合控制来抑制：为了防止产生直流平均环流，应该当正组处于整流状态时，强迫让反组处于逆变状态，且控制其幅值与之相等，用逆变电压把整流电压顶住，则直流平均环流为零。
为了抑制瞬时脉动环流，可在环流回路中串入电抗器，叫做环流电抗器，或称均衡电抗器.2、分析配合控制的有环流可逆系统反向启动和制动的过程。
答：α=β配合控制的整个制动过程可以分为两个主要阶段即：本组逆变阶段和它组制动阶段。
第 1阶段：本组逆变阶段在这阶段中，电流由正向负载电流下降到零，其方向未变，因此只能仍通过正组VF 流通，具体过程如下：(1)发出停车（或反向）指令后，转速给定电压突变为零（或负值）； (2)ASR 输出跃变到正限幅值 +U *im ； (3)ACR 输出跃变成负限幅值 -U cm ；(4)VF 由整流状态很快变成的逆变状态，同时反组VR 由待逆变状态转变成待整流状态。
(5)在VF-M 回路中，由于VF 变成逆变状态，极性变负，而电机反电动势 E 极性未变，迫使电流迅速下降，主电路电感迅速释放储能，企图维持正向电流，大部分能量通过 VF 回馈电网，所以称作“本组逆变阶段”。
由于电流的迅速下降，这个阶段所占时间很短，转速来不及产生明显的变化。
第Ⅱ阶段---它组制动阶段：当主电路电流下降过零时，本组逆变终止，第 I 阶段结束，转到反组 VR 工作，开始通过反组制动。
从这时起，直到制动过程结束，统称“它组制动阶段”。
它组制动阶段又可分成三个子阶段:(1)它组建流子阶段;(2)它组逆变子阶段;(3)反向减流子阶段。
它组建流子阶段：I d过零并反向，直至到达 - I dm以前，ACR并未脱离饱和状态，其输出仍为 - U cm。
这时，VF和 VR 输出电压的大小都和本组逆变阶段一样，但由于本组逆变停止，电流变化延缓。
反组VR由“待整流”进入整流，向主电路提供–I d。
由于反组整流电压U d0r和反电动势E 的极性相同，反向电流很快增长，电机处于反接制动状态，转速明显地降低，因此，又可称作“它组反接制动状态”。
电枢电流过零，反组VR进入整流状态，电机处于反接制动状态。
正组处于待逆变状态. U dor和反电动势E迫使反向电流增加，电机降速。
反组整流装置将交流电能转变为直流电能，同时电动机也将机械能转变为电能，大部分电能转变成磁能储存在电感L中，使电动机电枢的反向电流增大至反向最大值-I dm；小部分电能消耗在电阻上。
它组逆变子阶段：当反向电流达到–I dm并略有超调时，ACR输出电压U c退出饱和，其数值很快减小，又由负变正，然后再增大，使VR 回到逆变状态，而 VF 变成待整流状态。
此后，在ACR的调节作用下，力图维持接近最大的反向电流–I dm电机在恒减速条件下回馈制动，把动能转换成电能，其中大部分通过 VR 逆变回馈电网，过渡过程波形为图4-10中的第 II2 阶段，称作“它组回馈制动阶段”或“它组逆变阶段”。
反向电流达到-I dm并超调， ACR输入偏差变负，ACR退饱和出，输出由负变正，然后再增大，使反组VR回到逆变状态，而正组VF变成待整流状态。
此后，在ACR的作用下，力图维持接近最大反向电流-I dm，使电动机在恒减速条件下回馈制动，把动能转换成电能，其中大部分通过反组VR逆变回馈电网，由于电流恒定，电感中磁场基本不变。
