SolidWorks2010动画制作图文详解教程
第7章 SolidWorks动画制作
18
2．制作直角坐标式机械手动画关键步骤的详细过程 （1）00：00：04处，拖动立柱到4S后应达到的位置。 （2）选择大臂零件“三重轴移动”，再拖动大臂到指定 位置。 （3）00：00：08处，拖动伸缩臂、连接件、钳子和钳子 零件到应达到的位置。单击视图定向中上视按钮，再拖动零 件或者选择“三重轴移动”来保证只在一个方向上移动。
31
高级配合时， 路径约束有三种选项可以选择： ① 自由，表示设计者可以沿路径自由拖动零部件。 ② 沿路径的距离，表示设计者可将顶点约束到路径末端的 指定距离。 ③ 沿路径的百分比，表示设计者可将顶点约束到路径百分 比长度处。 “俯仰/偏航控制”和“滚转控制”都有两种选项，用来 控制所选取的顶点随路径发生变化时，零部件的方向是不是也 随着发生变化。
MotionManager可以有多个动画配置，彼此间相互独立，用 鼠标右键单击【运动算例1】标签，可以选择“复制”、“重新 命名”、“删除”或者“生成新的运动算例” 。
制作动画的基本步骤： （1）切换到动画界面； （2）根据机构运动的时间长度，沿时间线拖动时间栏到某一位 置； （3）移动装配体零部件到该时刻应到达的新位置。
14
7.2.5 装配体动态剖切动画制作
虽然利用更改透明度或者隐藏零部件能粗略观测装配体的内部结构，但利用 MotionManager能够记录模型即时更新的状态，配合装配体“切除”特征，能够动画显示装 配体动态剖切效果，更清晰地显示产品的具体结构。
有一套模具的装配体，为了 建立动态剖切的效果，需要一个 辅助零件来控制切除的深度，随 着该零件的位置移动，拉伸切除 逐渐作用于整个装配体，达到动 态切除的视觉效果。
SW2010装配体动画制作教程(基本步骤)解析
• 2.零部件的移动和旋转。利用零部件的移动和旋转工具， 将零部件放到你想要的位置，此时，自动键码功能会在时 间轴的位置自动放置好当前零部件的状态所对应的键码。 然后，单击“计算”命令（在算例类型工具的紧右边）， 观察动画。此时，零部件的第一个动作动画制作完成。可 以单击保存命令进行保存。 • 3.继续将时间轴后（右）移，重复上一步骤来新建该零件 的下一个动作，直到该零件与另一个零件形成配合关系 （即该零件与另一个零件装配好） • 4.以此类推，直到所有零件装配好，单击“计算”命令， 进行计算，或单击“播放”命令，进行动画观察。
2.插入零部件
• 建立好新装配体文件 后，就该进行动画装 配了。 • 首先要插入零部件。 具体步骤如下图所示： （在整个工作环境的 左上角）
单击浏览，弹出零部件所在文件夹；单击打开，选取要用的零部件，即 ห้องสมุดไป่ตู้（零部件的位置可以自己调整）。
插入的零部件如下图（具体零件根据自己的情况而定）
3.进行装配，制作动画
• 插入零部件完成后， 单击工作环境左下角 的运动算例
下面对主要工具做一简单介绍：
• 算例类型：包括动画和基本运动 动画是：选取运动算例 的逼真度。基本运动：实用装配体配合、弹簧、引力和马 达的更逼真模拟。 • 键码：用来锁定零部件再空间的状态。其中，自动键码最 为关键（当按下时，会自动为拖动的部件在当前时间栏生 成键码）。 • 时间轴：用来确定零部件状态所对应的时间，以及零部件 由状态1到状态2的运动时间。 • 其他工具，会在进一步深入学习中进行讲解。
每一步效果图如下：
• 时间轴上的键码如下 所示：
• 至此，装配体的基本 动作动画演示完毕！ • 这里只是介绍了最基 本的装配动画制作过 程，
SolidWorks2010详细教程和资料
SolidWorks2010详细教程和资料SolidWorks2010详细教程和资料SolidWorks公司成立于1993年，由PTC公司的技术副总裁与CV公司的副总裁发起，总部位于马萨诸塞州的康克尔郡（Concord,Massachusetts）内，当初所赋予的任务是希望在每一个工程师的桌面上提供一套具有生产力的实体模型设计系统。
从1 995年推出第一套SolidWorks三维机械设计软件至今，它已经拥有位于全球的办事处，并经由300家经销商在全球140个国家进行销售与分销该产品。
SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，SolidWorks公司于两年间成为CAD/CAM产业中获利最高的公司。
良好的财务状况和用户支持使得SolidWorks每年都有数十乃至数百项的技术创新，公司也获得了很多荣誉。
该系统在1995-1999年获得全球微机平台CAD系统评比第一名；从1995年至今，已经累计获得十七项国际大奖，其中仅从1999年起，美国权威的CAD 专业杂志CADENCE连续4年授予SolidWorks最佳编辑奖，以表彰SolidWorks的创新、活力和简明。
至此，SolidWorks所遵循的易用、稳定和创新三大原则得到了全面的落实和证明，使用它，设计师大大缩短了设计时间，产品快速、高效地投向了市场。
由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。
终于在1997年由法国达索公司以三亿一千万美元的高额市值将SolidWorks全资并购。
公司原来的风险投资商和股东，以一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。
并购后的SolidWork s以原来的品牌和管理技术队伍继续独立运作，成为CAD行业一家高素质的专业化公司，SolidWorks三维机械设计软件也成为达索企业中最具竞争力的CAD产品。
Solidworks动画制作一例
Solidworks动画制作一例Solidworks是一种用于机械设计和制造的三维CAD软件，不仅可以进行零部件的三维建模，还可以进行装配关系的设计和动画制作。
在实际的机械设计中，经常需要制作装配模型的动画来展示产品的工作原理和功能。
下面将以一例机械装配为例，详细介绍如何使用Solidworks进行动画制作。
假设有一个简单的机械装置，由两个齿轮和一个传动杆组成，其中一个齿轮是主动齿轮，另一个是被动齿轮。
传动杆连接两个齿轮，通过主动齿轮的自转来带动被动齿轮的旋转。
首先，我们需要使用Solidworks进行装配建模。
打开Solidworks软件，点击“新建”按钮，选择“装配”模板。
然后依次导入齿轮和传动杆的三维模型文件，将它们按照装配关系组装在一起。
在设计过程中，可以使用Solidworks的装配约束工具来设置齿轮和传动杆之间的运动关系，如设置齿轮之间的啮合关系、传动杆的运动范围等。
完成装配模型后，我们可以开始进行动画制作。
在Solidworks的装配模式下，点击“物理特性”选项卡，选择“动画”工具来进行动画制作。
首先，我们需要设置动画起始帧和结束帧的范围，可以根据需要设置动画的时间长度。
然后，点击“添加运动”按钮，选择齿轮和传动杆作为运动对象，并设置它们的运动方式。
在本例中，我们选择齿轮旋转和传动杆平移运动。
接下来，我们可以使用Solidworks的动画功能来设置齿轮和传动杆的运动轨迹。
点击“实景”按钮，选择齿轮或传动杆，然后选择“路径运动”选项。
在弹出的对话框中，可以通过拖动鼠标来设置运动路径，或者输入数值来精确调整运动轨迹。
为了方便观察，可以设置动画的相机位置和视角。
完成运动轨迹的设置后，我们可以预览动画效果。
点击“播放动画”按钮，Solidworks会自动根据设置的运动参数来生成动画效果。
可以通过调整动画控制面板上的参数来控制动画的播放速度、循环次数等。
同时，可以通过“保存动画”按钮将动画保存为视频文件或GIF动画，以便于在其他平台或设备上进行播放和分享。
Solidworks弹簧动画制作过程
Solidworks弹簧制作过程
使用软件Solidworks2010
1、首先绘制一个圆，直径、高度自定义。
保存“零件1”。
2、新建零件，在前视图绘制直线，尺寸无需标注（以便后面弹簧伸缩）。
退出草图。
3、仍然在前视图绘制圆，尺寸自定义，圆心与直线顶端水平（以便随直线上下移动）。
退出草图。
4、进行扫描，按图所示操作完成后退出草图。
保存“零件2”
5、打开装配体，插入2个“零件1”，1个零件“零件2”。
6、零件1和零件2的同轴心配合。
7、弹簧的路径底部与平面配合。
8、2个“零件1”同轴心配合。
9、保存零件为“装配体1”。
然后在装配体中直接编辑“零件2”。
10、选择扫描中“草图1”进行绘制。
11、选择直线顶点与“零件1”边缘重合。
12、添加一个距离配合，使顶部可以上下活动，形成弹簧动作。
13、接下来就是制作动画，点击“运动算例”
14、在配合中找到“距离1”，在0秒处Ctrl+C在2秒出Ctrl+V以此类推，双击2秒时间点，把300改成500，在6秒处也把300改成500。
使0（300）-2（500）-4（300）-6（500）-8（300）……这样就能形成弹簧的作画了。

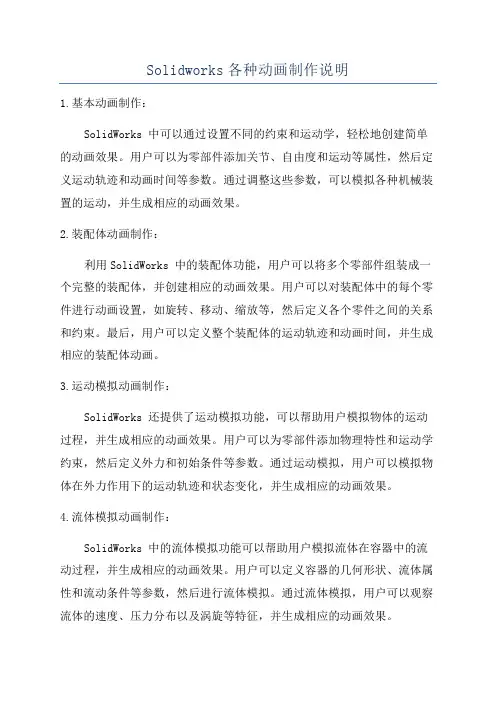

Solidworks各种动画制作说明
Solidworks各种动画制作说明1.基本动画制作：SolidWorks 中可以通过设置不同的约束和运动学，轻松地创建简单的动画效果。
用户可以为零部件添加关节、自由度和运动等属性，然后定义运动轨迹和动画时间等参数。
通过调整这些参数，可以模拟各种机械装置的运动，并生成相应的动画效果。
2.装配体动画制作：利用SolidWorks 中的装配体功能，用户可以将多个零部件组装成一个完整的装配体，并创建相应的动画效果。
用户可以对装配体中的每个零件进行动画设置，如旋转、移动、缩放等，然后定义各个零件之间的关系和约束。
最后，用户可以定义整个装配体的运动轨迹和动画时间，并生成相应的装配体动画。
3.运动模拟动画制作：SolidWorks 还提供了运动模拟功能，可以帮助用户模拟物体的运动过程，并生成相应的动画效果。
用户可以为零部件添加物理特性和运动学约束，然后定义外力和初始条件等参数。
通过运动模拟，用户可以模拟物体在外力作用下的运动轨迹和状态变化，并生成相应的动画效果。
4.流体模拟动画制作：SolidWorks 中的流体模拟功能可以帮助用户模拟流体在容器中的流动过程，并生成相应的动画效果。
用户可以定义容器的几何形状、流体属性和流动条件等参数，然后进行流体模拟。
通过流体模拟，用户可以观察流体的速度、压力分布以及涡旋等特征，并生成相应的动画效果。
5.渲染动画制作：SolidWorks 提供了强大的渲染功能，可以为创建的三维模型添加材质、光照和阴影等效果，并生成逼真的图像和动画。
用户可以选择不同的渲染模式和设置参数，然后进行渲染操作。
通过渲染，用户可以在动画中展示具有细节和真实感的模型效果。
总而言之，SolidWorks 提供了丰富的动画制作功能，可以帮助用户创建各种类型的动画效果，如基本动画、装配体动画、运动模拟动画、流体模拟动画和渲染动画等。
这些动画可以直观地展示物体的运动、装配和流动过程，帮助用户更好地理解和展示设计概念。
Solidworks如何制作动画1
Solidworks如何制作动画11点击窗⼝下⽅的"运动算例1"可以弹出动画的⾯板，右击该"运动算例1"还可以对这个动画窗⼝重命名等操作。
2 我们从最简单的动画开始，假设图⽰装配体，想要把它从完全收缩到完全张开，再收回做成⼀个动画3 我们知道只有在物资动⼒的情况下移动零部件才能实现带动4 单纯的标准拖动并不会考虑限制（这在制作动画的时候⼀般是不允许的，因为我们要的是模拟真实的运动，⽽真实的运动不可能拖出来）5 然⽽在运动算例中物资动⼒并不可选（也就是说我们不可能在物资动⼒的情况下拖动⼀下，然后到⼀个新的时间点）6 所以我们必须在正常编辑的情况下拉到⼀个合适的位置，然后保存这个状态，然后⽣成动画，⽽不是在动画窗⼝中随意的拖动，这样很容易造成实际并不存在的运动（⽐如⼲涉），具体的操作步骤如下：在物质动⼒的情况下移回起始点，注意此时是在"模型"状态⽽不是"运动算例1"，然后点击移动零部件的对勾表⽰移动完成随后出现了运动算例2，并且第⼀帧的状态就是我们刚才调好的完全缩回的状态。
（注意"运动算例1"仍然是我们没有缩回之前的状态，我们不管他）然后回到模型窗⼝，拖动到图中所⽰的位置（第⼀层刚被拉开，第⼆层还没有开始被拉动），有⼈可能会问，我怎么知道拖动到什么地步刚好拉完第⼀层？这个问题很简单，因为我们是往回拖，先全部拖出来，然后⿏标按住第⼆层往回拖，即可把第⼆层全部拖回去了，⽽第⼀层⼀定是全部拖出来了。
我们要的只是这个结果，完成之后还是点击对勾，移动完成。
还是右击"运动算例1"⽣成新的运动算例，然后就有了"运动算例3"我们在第⼀帧上⾯（只有第⼀帧）任意⼀个菱形上⿏标左键单击，该菱形会变⾊，然后右击选择"选择所有"，然后所有菱形都变⾊了。
然后右击选择"复制"回到"运动算例2"，在希望的位置（⽐如第四秒）的地⽅右击粘贴，会发现此时第0秒到第4秒的时间段已经被填满了。
solidworks动画完全教程
Solidworks动画完全教程动画是用连续的图片来表述物体的运动，给人的感觉更直观和清晰。
SolidWorks利用自带插件Motion可以制作产品的动画演示，并可做运动分析。
本章主要介绍运动算例简介、装配体爆炸动画、旋转动画、视像属性动画、距离和角度配合动画以及物理模拟动画。
重点与难点1运动算例简介2装配体爆炸动画3旋转与视像动画4距离与角度配合动画5物理模拟动画solidworks2013动画设计概述运动算例简介运动算例是装配体模型运动的图形模拟，可将诸如光源和相机透视图之类的视觉属性融合到运动算例中。
可从运动算例使用MotionManager运动管理器，此为基于时间线的界面，包括以下运动算例工具。
1)动画(可在核心SolidWorks内使用):可使用动画来演示装配体的运动，例如添加马达来驱动装配体一个或多个零件的运动;使用设定键码点在不同时间规定装配体零部件的位置。
2)基本运动(可在核心SolidWorks内使用):可使用基本运动在装配体上摸仿马达、弹黄、碰撞以及引力，基本运动在计算运动时考虑到质量。
3)运动分析(可在SolidWorks premium的SolidWorks Motion插件中使用):可使用运动分析在装配体上精确模拟和分析运动单元的效果(包括力、弹簧、阻尼以及摩擦).运动分析使用计算能力强大的动力求解器，在计算中考虑到材料属性、质量及惯性。
solidworks时间线时间线是动画的时间界面，它显示在动画【特征管理器设计树】的右侧。
当定位时间栏、在图形区域中移动零部件或者更改视像属性时，时间栏会使用键码点和更改栏显示这些更改。
时间线被竖直网格线均分，这些网络线对应于表示时间的数字标记。
数字标记从00:00:00开始，其间距取决于窗口的大小。
例如，沿时间线可能每隔1秒、2秒或者5秒就会有1个标记，如图10-1所示。
如果需要显示零部件，可以沿时间线单击任意位置，以更新该点的零部件位置。
Solidworks动画演示
使用solidworks制作动画在三维造型方面，UG和SW没有什么本质的区别，大部分功能相同，对于熟悉UG的人来说，使用SW是很容易上手的。
但是，对于机械专业而言，UG 有很多SW没有的功能，比如片体，沿曲线扫略等，在复杂的造型方面，SW有一定的缺陷，或者说，这一部分我还没有深入的研究，只是大概了解。
在动画制作方面，SW有很多UG没有的优点。
比如，UG中的关联运动需要写函数，而SW有专门的类似事件帧的进度条，方便关联机构的运动。
SW支持汉语命名，支持不同路径的加载，但是建议都放在同一路径比较方便。
经分析后，首先大致确定检测装置的结构，多次讨论修改，在大致确定结构之后，可以开始零件绘制，绘制零件完成后装配，再完成动画展示部分。
确定各部分结构以及实现机构之后，开始零件绘制。
对于要制作动画演示的造型设计，必须安装solidworks office pro及以上版本在安装完成之后，左下角如果没有“模型/动画”的页面切换，则可通过工具->插件，选择solidworks animator，此时，出现动画页面。
