中控门禁控制器原理及接线
中控门禁控制器系统解决方案
中控门禁控制器系统解决方案中控门禁控制器系统是一种智能门禁管理系统，可以在物业、写字楼、小区等多个场合应用，为门禁管理提供了便利。
本文将介绍门禁系统的组成、工作原理、优势及适用场景，为您详细解决门禁管理难题。
门禁系统组成中控门禁控制器系统主要由门禁控制器、读卡器、门磁、报警器等多个部件组成。
门禁控制器门禁控制器是门禁系统的核心部分，负责实现门禁的控制和管理。
门禁控制器通过软件控制门锁系统的开、关、锁定和解锁功能，同时也可以保存用户开关门的记录。
读卡器读卡器可以读取门禁卡的信息，判断卡片的有效性并判断是否有权限进入。
读卡器多采用射频卡或磁感卡等技术，可满足不同场合的需求。
门磁、报警器门磁主要用于检测门的关闭状态，当门被非法打开时门磁会向控制器发出报警信号，从而提醒安全管理员或保安人员进行处理。
而报警器主要是为了在出现异常情况时及时发出警报，提醒管理员或保安人员进行处理。
工作原理门禁系统的工作原理是由一台门禁控制器维护多个读卡器和控制门锁，读卡器埋入到大楼或车库出入口等区域，读取卡片信息，并将信息发送到门禁控制器，门禁控制器验证信息，如果卡片有效并有权限进入，门锁就会由门禁控制器进行开启，用户就可以进门。
优势中控门禁控制器系统具有以下优势：安全性中控门禁控制器系统使用先进的门禁技术，通过多重认证系统验证身份，并确定只有有权限开锁的人才能打开门禁。
方便性通过中控管理界面，管理员可以轻松地查看所有门禁的状态、门禁开关状态等信息，对门禁进行控制和管理。
可扩充性门禁系统可以根据需要组建多个区域和楼层的门禁组，形成完善的安全门禁管理体系，并且还可以根据用户要求与其他系统进行集成,如人脸识别、指纹识别等技术。
适用场景中控门禁控制器系统适用于各种场景，包括：公寓、小区中控门禁控制器系统可用于公寓、小区门禁管理，控制出入口，确保住户安全。
写字楼多进出口的写字楼需要安装门禁系统，保证出入口的安全控制，并可以快捷便利地对门禁进行管理商场、超市商场、超市采用门禁系统，可以管理商家以及员工的进出，以及限制来自未授权人员的访问。
门禁控制器接线原理图
门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。
支持多达6 个输出和10 个输入。
型号有单门、双门、4门等。
⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。

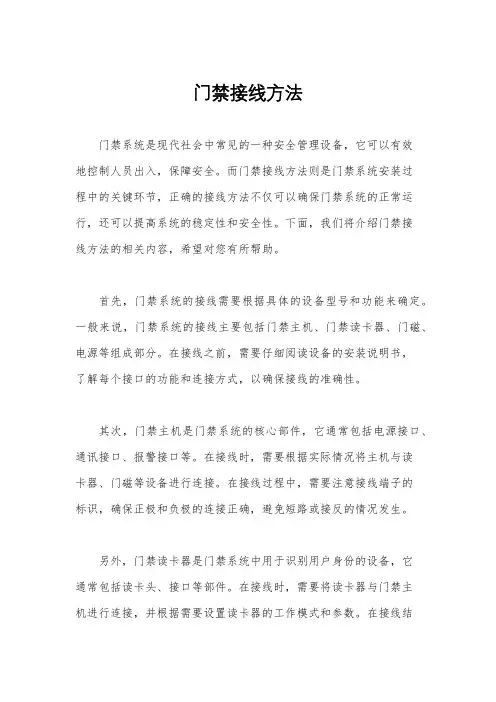

门禁接线方法
门禁接线方法门禁系统是现代社会中常见的一种安全管理设备，它可以有效地控制人员出入，保障安全。
而门禁接线方法则是门禁系统安装过程中的关键环节，正确的接线方法不仅可以确保门禁系统的正常运行，还可以提高系统的稳定性和安全性。
下面，我们将介绍门禁接线方法的相关内容，希望对您有所帮助。
首先，门禁系统的接线需要根据具体的设备型号和功能来确定。
一般来说，门禁系统的接线主要包括门禁主机、门禁读卡器、门磁、电源等组成部分。
在接线之前，需要仔细阅读设备的安装说明书，了解每个接口的功能和连接方式，以确保接线的准确性。
其次，门禁主机是门禁系统的核心部件，它通常包括电源接口、通讯接口、报警接口等。
在接线时，需要根据实际情况将主机与读卡器、门磁等设备进行连接。
在接线过程中，需要注意接线端子的标识，确保正极和负极的连接正确，避免短路或接反的情况发生。
另外，门禁读卡器是门禁系统中用于识别用户身份的设备，它通常包括读卡头、接口等部件。
在接线时，需要将读卡器与门禁主机进行连接，并根据需要设置读卡器的工作模式和参数。
在接线结束后，需要进行读卡器的测试，确保读卡功能正常。
此外，门磁是门禁系统中用于检测门的开关状态的设备，它通常包括门磁主体、门磁线圈等部件。
在接线时，需要将门磁与门禁主机进行连接，并根据需要设置门磁的工作模式和参数。
在接线结束后，需要进行门磁的测试，确保门磁的开关状态能够正确地触发门禁系统。
最后，门禁系统的电源是整个系统的动力来源，它需要为门禁主机、读卡器、门磁等设备提供稳定的电源。
在接线时，需要根据设备的电源要求，选择合适的电源线和接口进行连接，并确保电源的接线牢固可靠，避免因电源接触不良而导致系统故障。
总的来说，门禁接线方法是门禁系统安装中至关重要的一环，正确的接线方法可以确保门禁系统的正常运行和安全性。
在进行接线时，需要仔细阅读设备的安装说明书，了解每个接口的功能和连接方式，确保接线的准确性和稳定性。
希望本文的介绍对您有所帮助，谢谢阅读！。
门禁控制器接口及接线图
门禁控制器接口及接线图
在接线前，确保把电源关断，在通电状态下接线可能会对设备造成严峻的损坏。
下为ACM2110接口示意图。
图1 ACM2110掌握器接口示意图ACM2110掌握器电源线连接时对电源的要求，额定电压AC/DC 24V±30%，额定电流最大800mA。
ACM2110掌握器与电源的连接引脚集中于TB1模块，下为掌握器与电源的连接示意图。
系统的主电源可以仅使用电池或沟通市电供电，也可以使用沟通电源转换为低电压直流供电。
可以使用二次电池及充电器、ups电源、发电机作为备用电源。
系统仅使用电池供电时，电池容量应保证系统正常开启10000次以上。
系统使用备用电池时，电池容量应保证系统连续工作不少于48h，并在其间正常开启50次以上。
图2 掌握器电源连接示意图ACM2110采纳半双工RS－485通讯总线，网络上第一个和最终一个掌握器之间的距离不能超过1200米，ACM2110掌握器与电源的连接引脚集中于TB2模块，下为掌握器与RS485的连接示意图。
图3 掌握器与RS485 连接示意图
本案中共用到4块2110掌握器，其中只能有一块为主掌握器用于连接上位机安装门禁管理软件实现对系统的综合管理，其余为终端
掌握器，详细设置可通过对各掌握器J1、J2模块的跳线实现，如下图所示。
图4 掌握器跳线示意图。
门禁系统接线方法
门禁系统接线方法(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。
联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。
电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。
（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
22。
智能门禁系统门禁弱电系统组成和接线方法
智能门禁系统门禁弱电系统组成和接线方法门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。
门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。
▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线。
先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。
给大家看看我现场门禁安装图▲整套门禁接线图▲客户花园门上的门禁与门口机▲客户花园装的磁力锁▲客户铁门上的锁片▲施工图这就接完了，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。
门禁控制系统接线原理图,如何安装布线？
本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。
一、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。
、锁具：是整个系统中的执行部件。
目前有三大类：电控锁、磁力锁、电插锁。
根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。
作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。
门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。
管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。
支持多达6个输出和10个输入。
型号有单门、双门、4门等。
2、TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
三、设备接口1、读卡器接口读卡器做为读卡输入设备，通讯协议是WG26/34等。
分别是ReaderA和ReaderB ReaderC、ReaderD。
单门对应AB，分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器，CD代表门2的进出读卡器。
中控门禁方案
中控门禁方案1. 简介中控门禁方案是一种基于电子技术和网络技术的门禁系统，旨在实现对进出场所的访问控制和安全管理。
传统的门禁系统通常是通过物理钥匙或刷卡的方式来控制门禁，而中控门禁方案采用数字化的方式，通过远程控制和管理，提供更高效、安全和便捷的门禁管理方式。
2. 方案组成中控门禁方案主要由以下组件组成：2.1 门禁控制器门禁控制器是中控门禁方案的核心组件，负责管理和控制门禁系统的各个设备和功能。
门禁控制器通常包括处理器、存储器、网络接口、输入输出端口等，可以连接各种门禁设备，如门禁读卡器、指纹识别器等。
2.2 门禁读卡器门禁读卡器是用于读取用户身份信息的设备，可以通过刷卡、感应等方式读取用户的门禁卡片或其他身份凭证。
门禁读卡器通常与门禁控制器相连，将读取到的身份信息传输给门禁控制器进行验证。
2.3 双向通信门禁系统中控门禁方案通常采用双向通信的方式，即门禁设备和门禁控制器之间可以进行双向的数据传输和通信。
这样可以实现实时的门禁监控和管理，提供更高效、灵活和安全的门禁操作。
2.4 远程管理平台远程管理平台是中控门禁方案的管理界面，通过网络连接门禁控制器和门禁设备，实现对门禁系统的远程管理和控制。
远程管理平台可以提供各种功能，如用户管理、权限设置、记录查询、报表统计等。
3. 工作原理中控门禁方案的工作原理如下：3.1 用户身份验证当用户需要进出场所时，首先需要将身份信息通过门禁读卡器提供给门禁控制器进行验证。
门禁控制器通过与预先设定的用户信息进行比对，判断用户的身份是否合法。
如果身份验证通过，则控制门禁设备开启门禁通道，允许用户进出场所。
3.2 远程管理和控制中控门禁方案提供了远程管理平台，管理员可以通过该平台远程管理和控制门禁系统。
管理员可以添加、删除和修改用户信息，设置不同用户的权限和时间段，并可以实时监控门禁设备的工作状态和记录。
3.3 报警功能中控门禁方案还提供了报警功能，当出现异常情况时，如非法闯入、尝试破解、防区入侵等，门禁系统可以发出报警信号，并通过远程管理平台发送通知给管理员，及时采取相应的安全措施。
门禁控制器接线原理图
门禁控制器接线原理图2008-08-08 初始版本完成2010-11-18 升级版本门禁系统操作手册版本： 2．0版本： 2. 11一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达 1200 米，每个总线可以接 255 台设备，使用485 集线器可以扩展多条总线。
支持多达 6 个输出和 10 个输入。
型号有单门、双门、4门等。
✍✍✍✍✍标准 485（波特率 9600）通讯；✍✍✍✍✍大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在 Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；✍✍✍✍✍开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；✍✍✍✍✍支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；✍✍✍✍✍支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；✍✍✍✍✍默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；✍✍✍✍✍支持多达 6 个输出，分别控制门和报警输出联动；✍✍✍✍✍多门控制器支持互锁、防潜返功能；✍✍✍✍✍所有设备可以混合安装在一个系统里面；✍✍✍✍✍配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；✍✍✍✍✍内置 web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达6个输出和 10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
✍✍✍✍✍标准 10M TCP/IP 通讯；✍✍✍✍✍大容量存储卡，支持远程升级版卡容量 4000，刷卡记录 4000，报警记录 6000；✍✍✍✍✍标准版卡容量 54000，刷卡记录 60000，报警记录 20000（控制器的记录保存在 Flash 里面。
门禁控制器工作原理
门禁控制器工作原理1. 什么是门禁控制器门禁控制器是一种电子设备，用于控制出入口门的开关和锁状态。
它通常由硬件和软件两部分组成，能够实现对出入门的管理和控制。
门禁控制器广泛应用于各种场所，如住宅小区、办公楼、学校、医院等。
2. 门禁控制器的组成部分2.1 读卡器门禁控制器通常配备读卡器，用于读取用户的身份信息，比如刷卡、刷脸等。
读卡器可以采用磁卡识别、射频识别、二维码识别等技术，将用户的身份信息传输给门禁控制器进行验证。
2.2 控制模块控制模块是门禁控制器的核心部分，它负责处理读卡器传输过来的用户身份信息，并进行验证。
控制模块通常由一个微处理器和相关电路组成，能够根据设定的规则来判断用户是否有权限进入。
2.3 电磁锁门禁控制器连接一个或多个电磁锁，用于控制门的开关状态。
当控制模块验证用户身份合法后，会发送命令给电磁锁，使其解除锁定，用户可以顺利进入；反之，如果用户身份非法，控制模块会保持门锁状态，阻止用户进入。
2.4 报警模块门禁控制器还可以配备报警模块，用于监测门禁系统的异常情况。
报警模块可以检测门的非法开启、胁迫等情况，并及时发出警报，以加强安全防范。
3. 门禁控制器的工作流程门禁控制器的工作流程如下：3.1 用户刷卡用户将自己的卡片或身份证等介质放置在读卡器附近，并进行刷卡操作。
3.2 读取身份信息读卡器读取用户卡片上的信息，并将其传输给控制模块。
3.3 身份验证控制模块对用户的身份信息进行验证，比对数据库中的数据，判断用户是否有权限进入。
3.4 开门控制如果用户验证通过，控制模块会发送命令给电磁锁，解除门的锁定状态，用户可以顺利进入；否则，控制模块会保持门的锁定状态，拒绝用户进入。
3.5 监测异常情况门禁控制器会不断监测门禁系统的状态，如果发现异常情况（如非法开门、胁迫等），报警模块会及时发出警报，同时记录相关日志供后续分析。
4. 门禁控制器的特点和优势4.1 安全性门禁控制器可以通过身份验证，防止未经授权的人员进入特定区域，提高安全性。
门禁一体机、电插锁通用接线方式，很实用
门禁一体机、电插锁通用接线方式，很实用门禁电源一体机如何接线？电插锁如何接线？如何接入到门禁专用电源中，门禁系统一般用到的器材有：一体机、门禁专用电源、电插锁、出门按钮、端子线。
他们是如何接入到门禁电源中的呢？前天，在我们弱电VIP技术群中也有朋友问起。
本期我们一起来看下如何门禁设备具体如何接线？一、门禁各类设备如何接入到电源中在接线之前，要断点，所有接线不允许带电操作，先断电。
一：接门禁一体机|门禁设备1、先接设备电源，将门禁一体机的10P(或8P)端子线的电源正级(红线)接到电源箱的12V，电源负极(黑线)接到电源箱的GND。
2、接开锁信号，将门禁一体机端子线的继电器公共端COM(白线)接到电源箱的GND，也就是说将COM与GND短接；继电器常开NO(黄线)接到电源箱的PUSH，若电源箱有两个PUSH，则接到第一个PUSH，标识为PUSH1或PUSH2。
二、接电锁电插锁与磁力锁线接都相同，电锁的红色线接到电源箱的NC，电锁的黑色线接到电源箱的GND。
若电锁无红黑线则不区分正负极。
三：接出门按钮将门禁设备的出门按钮IN1(蓝线)，接到出门按钮一端，出门按钮另一端，用一根单独的线接到GND。
出门按钮还有另一种接法：按钮端的线，不接扫码门禁设备，直接接到门禁电源的PUSH，另一端还是GND，此种接法的优势是：门禁设备拆卸后，使用按钮还能开门。
出门按钮的接线，不区分正负极。
注意：门禁设备端子线，其它不使用的线，逐根用电工胶布包好。
现在通电进行测试。
四：接网络若门禁设备不需要网络则忽略这一步。
将门禁设备四芯端子线按如图所示接好，端子插入设备。
这里面重点说下，门禁一体机如何接入电源中：一般是12v-12v、gnd-gnd、com-gnd、no-push ，也就是我们常说的12接12V，负极(黑线）接gnd，公共端接（com)接gnd，常开（no)接push，最后就是这张图：。
门禁接线方法
门禁接线方法门禁系统在现代社会中扮演着非常重要的角色，它不仅可以有效地控制人员出入，还可以提高安全性和管理效率。
而门禁系统的核心部分之一就是门禁接线。
正确的门禁接线方法不仅可以确保门禁系统的正常运行，还可以提高系统的稳定性和安全性。
下面我们将详细介绍门禁接线的方法。
首先，我们需要明确门禁系统的基本组成部分。
一般来说，门禁系统由门禁主机、门禁控制器、门禁读卡器、门禁电磁锁等组成。
在进行门禁接线之前，我们需要对这些设备有一个清晰的了解，包括各个设备的功能和连接方式。
其次，我们需要准备好门禁接线所需的工具和材料。
常用的工具包括螺丝刀、扳手、剥线钳等。
而常用的接线材料包括接线端子、绝缘套管、电缆等。
确保工具和材料的准备充分，可以有效地提高接线效率和质量。
接下来，我们将详细介绍门禁接线的具体步骤。
首先，我们需要根据门禁系统的实际布线图纸，对各个设备进行合理的布线规划。
在进行接线时，需要确保各个接线端子的连接准确可靠，避免出现接触不良或短路等问题。
其次，我们需要根据实际情况进行电缆的剥皮和接线端子的安装，确保每根导线的连接牢固可靠。
最后，我们需要对接线进行仔细的检查和测试，确保门禁系统的各项功能正常运行。
在进行门禁接线时，需要注意一些常见的问题和注意事项。
首先，需要注意接线端子的选择和安装，确保端子的质量和连接可靠性。
其次，需要注意电缆的敷设和保护，避免出现短路、断路等问题。
最后，需要注意接线的标识和整理，确保日后的维护和管理工作能够顺利进行。
总的来说，门禁接线是门禁系统安装中非常重要的一环，它直接关系到系统的稳定性和安全性。
正确的门禁接线方法不仅可以提高系统的使用效率，还可以减少系统故障的发生。
因此，在进行门禁接线时，我们需要认真对待，确保每一个细节都做到位。
希望通过本文的介绍，能够对门禁接线方法有一个更加清晰的了解，为门禁系统的安装和维护工作提供一些帮助。
