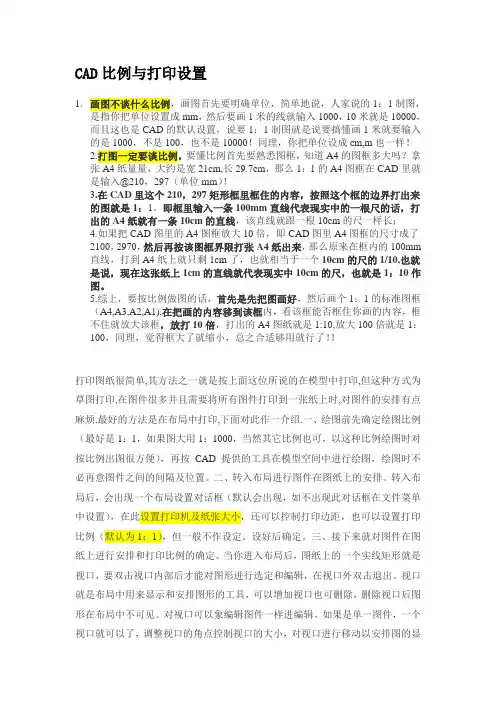

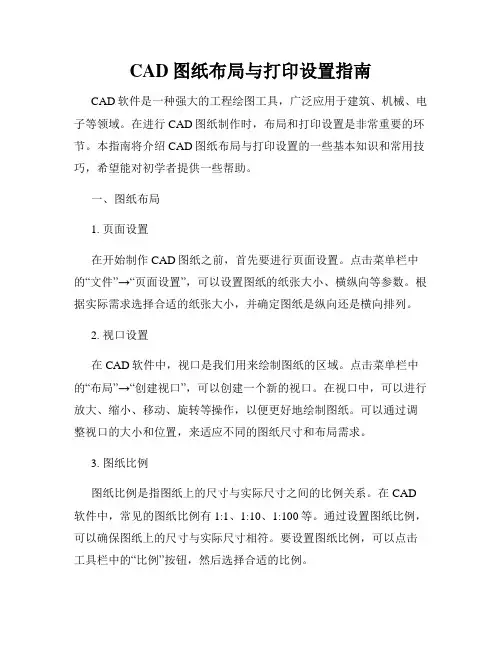

CAD比例与打印设置

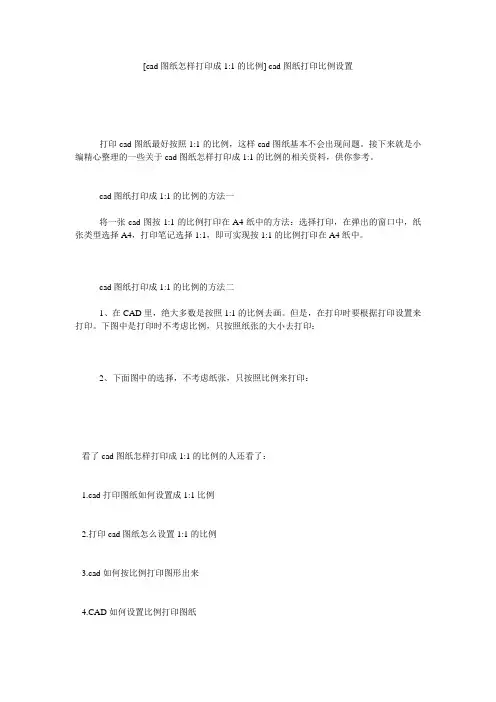

CAD比例与打印设置1.画图不谈什么比例，画图首先要明确单位，简单地说，人家说的1：1制图，是指你把单位设置成mm，然后要画1米的线就输入1000，10米就是10000，而且这也是CAD的默认设置，说要1：1制图就是说要搞懂画1米就要输入的是1000，不是100，也不是10000！同理，你把单位设成cm,m也一样！2.打图一定要谈比例，要懂比例首先要熟悉图框，知道A4的图框多大吗？拿张A4纸量量，大约是宽21cm,长29.7cm，那么1：1的A4图框在CAD里就是输入@210，297（单位mm）！3.在CAD里这个210，297矩形框里框住的内容，按照这个框的边界打出来的图就是1：1。

即框里输入一条100mm直线代表现实中的一根尺的话，打出的A4纸就有一条10cm的直线，该直线就跟一根10cm的尺一样长；4.如果把CAD图里的A4图框放大10倍，即CAD图里A4图框的尺寸成了2100，2970，然后再按该图框界限打张A4纸出来，那么原来在框内的100mm 直线，打到A4纸上就只剩1cm了，也就相当于一个10cm的尺的1/10,也就是说，现在这张纸上1cm的直线就代表现实中10cm的尺，也就是1：10作图。

5.综上，要按比例做图的话，首先是先把图画好，然后画个1：1的标准图框（A4,A3,A2,A1),在把画的内容移到该框内，看该框能否框住你画的内容，框不住就放大该框，放打10倍，打出的A4图纸就是1:10,放大100倍就是1：100，同理，觉得框大了就缩小，总之合适够用就行了！！打印图纸很简单,其方法之一就是按上面这位所说的在模型中打印,但这种方式为草图打印,在图件很多并且需要将所有图件打印到一张纸上时,对图件的安排有点麻烦.最好的方法是在布局中打印,下面对此作一介绍.一、绘图前先确定绘图比例（最好是1：1，如果图大用1：1000，当然其它比例也可，以这种比例绘图时对按比例出图很方便），再按CAD提供的工具在模型空间中进行绘图，绘图时不必再意图件之间的间隔及位置。

二、转入布局进行图件在图纸上的安排。

转入布局后，会出现一个布局设置对话框（默认会出现，如不出现此对话框在文件菜单中设置），在此设置打印机及纸张大小，还可以控制打印边距，也可以设置打印比例（默认为1：1），但一般不作设定。

设好后确定。

三、接下来就对图件在图纸上进行安排和打印比例的确定。

当你进入布局后，图纸上的一个实线矩形就是视口，要双击视口内部后才能对图形进行选定和编辑，在视口外双击退出。

视口就是布局中用来显示和安排图形的工具，可以增加视口也可删除，删除视口后图形在布局中不可见。

对视口可以象编辑图件一样进编辑。

如果是单一图件，一个视口就可以了，调整视口的角点控制视口的大小，对视口进行移动以安排图的显示位置，当从模型转入布局后或新建一个视口时，视口将显示模型中的所有图形，为此需进行调整以只显示我们所需要的图形，方法是：1、对视口大小的调整2、双击视口内部，然后缩放视图（注意不是缩放图形），并将图形在视口居中显示。

然后在外双击退出。

3、选定视口，打开特性管理器，在视口比例中进行图形打印比例的确定，确定比例后，视口中的图形显示可能出现变化（大小），如果显示出我们不需要打印的图件，可对视口大小进行调节，以只显示需要找印的图形。

四、对多个图件的安排，只是需要多建几个视口就行了，对视口位置的变动就会对图件在图纸上的位置进行调整，并可对不同图件在同一张图纸上进行打印比例的确定，方法同上。

五、打印，对图件安排恰当后，并完成了图纸图框的绘制后就可以打印出图了，选布局居中就可以了，其它的不用设定。

六、关于视口线的问题，视口线本身就是图形，在打印时也会被打印的，但这不是我们需要的，要将其隐藏。

方法：专门新建一个图层，将所有的视口线放置其中，然后将该图层关闭，打印时就不会出现视口线了。

以上介绍了标准的图纸打印流程，对复杂图纸的安排特别有用并且高效。

如果是简单图形的打印完全可以只在模型中完成。

七、标注问题，最好是绘完图转入布局后进行标注，因为在模型中标注线的大小在布局中可能不很恰当。

cad图中的比例应该是1：1的，只是可能选择的单位不同，有的是米，有的是毫米。

以米为单位的cad图，打印设置是1毫米=1图形单位时，打印出来的图纸比例就是1：1000的；以毫米为单位的cad图，打印设置是1毫米=1000图形单位时，打印出来的图纸比例是1：1000的。

其它比例的可以根据上述关系自行换算。

我在详细说明一下：我们在绘图时如3.3m开间输入为3300，在打印设置输入1：100，那么打印出图时出图比例为1：100；如果3.3m开间输入为3.3，我们如果想按1：100打印出图，在打印设置选项应输入1：0.1。

CAD中画图比例、打印比例等关系2007-12-30 20:47:04.0比例确实很容易把人弄糊涂，但是，关键是分清比例是指什么的比例。

我们所谓图纸1：100比例，就是指图纸（注意，是图纸）上的一个单位代表10 0个实际单位。

比如，在1：1000000的地图上，两个地点相距10mm，那么就表示两点距离为10公里。

同样，在1：50的图纸，16mm的线段代表800mm。

我们出的图，如果画图，标注，打印比例都没错，也是一个样。

（其实以前都是拿手画啊，你们怎么不想想，所以当然要讲比例的。

）而我们的图纸上要标出的，就是这个图纸比例，不是绘图比例，标注比例，打印比例。

所谓绘图比例是1：1（绘图比例因子为1），是用1个绘图单位代表一个实际单位（1mm,因为建筑上以mm为基础单位，）。

当然，如果某些其他图纸用m作为单位，而绘图时用一个绘图单位作为1m，这时我们仍然认为他是1：1的绘图比例。

因为在cad里面，绘图因子被考虑和标注因子等同的，也就是说，你假设单位为mm,又用1：1绘图, 在cad里面的1000个图形单位会被标注为1000，既然你假设单位为mm,这里标注的1000当然就是指1000mm;而如果你假设单位是m,又用1：1绘图, 在cad里面的1000个图形单位会被标注为1000，既然你假设单位为m,这里标注的1000当然就是指1000m。

所以所谓的绘图因子和标注因子，是每个图形单位代表的假设单位数量和其的比值。

例如，以1个图形单位代表2个假设单位（1：2画图时），绘图因子就是2：1=2，那么标注因子也因该是2。

呵呵，是不是有点晕了？单位可以假设？当然，别忘了，我们还有一个打印比例，也正是这个比例，把上面我们讲的图纸比例与绘图比例联系起来。

想一想，我们1：1的画图，然后想在图纸上表示为1：100，那打印比例应该是多少？1：100/1：1=1：100，这就是答案。

反过来讲，我们1：100的画图（建筑图中就是1图形单位代表100mm)，那么要使图纸比例为1：100，打印比例就应为1：100/1：100=1：1。

但是要注意的是，cad的打印单位为mm（或英寸），如果你的假设单位是m,而画图因子为1，在1：1的打印比例下，图纸比例为1：1000。

呵呵，是不是明白了？很麻烦？当然你可以简单而错误的理解：如果我们以1图形单位代表1mm（并且打印比例默认为1：100）那么我们的“画图比例”就是1：100，而标注因子因为以1：100为基准，所以其他比例的比例因子计算如下：...1：100/1：200=2（意味图形缩小一倍，单位不变）1：100/1：50=0.5（意味图形放大一倍，单位不变）1：100/1：25=0.251：100/1：20=0.2呵呵,有所感悟.一.绘图单位在绘图者心中，你认为是米或者是毫米都行。

二.图纸比例是为实现把实物更好地表现在图纸上的目的,而对实物缩放处理的需要。

它解决了两个问题：1.已知图纸比例和实物的图纸尺寸，求实物的实际尺寸；2.已知图纸比例和实物的实际尺寸；求实物的图纸尺寸。

三.图纸比例、绘图比例、打印比例的关系在模型空间状态下，图纸比例=绘图比例×打印比例，如绘图比例为1：1，打印比例为1：100，则图纸比例=（1：1）×（1：100）=1：100。

注意：计算时图纸比例、绘图比例及打印比例要统一单位。

一、布局（图纸空间）与模型空间的比较模型选项卡可获取无限的图形区域。

在模型空间中，按1:1 的比例绘制，最后的打印比例交给布局来完成。

通过布局选项卡可访问虚拟图形表。

设置布局时，可以通知autocad 所用表的尺寸。

布局表示图形表。

此布局环境称为图纸空间。

如果模型有几种视图，则应当考虑利用图纸空间。

虽然图纸空间是为3d打印要求而设计的，但对2d布局也是有用的。

例如：如果想以不同比例显示模型的视图，图纸空间是不可缺少的。

图纸空间是一种用于打印的几种视图布局的特殊的工具。

它模拟一张用户的打印纸，而且要在其上安排视图。

用户借助浮动视口安排视图。

二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。

在图纸上绘图要先考虑一下比例和布局，而在cad中绘图没有必要先考虑比例和布局，只需在模型空间中按1：1的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。

在模型空间中绘好图之后就可以进行布局的设置了。

cad中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机和纸张，打印比例设置为1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以便以后打印时可以隐藏视口线。

插入标题栏。

用夹点编辑调整视口的大小，放到合适的位置，如下图。

但是我们发现图并不完整，这是由于还没有调整打印比例的原因。

建立视口时cad默认显示所有的对象最大化，下面开始调整比例。

用鼠标双击视口进入视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入z，回车，输入比例因子，此图的比例为1/4xp回车，然后可以用平移命令移动到合适的位置。

这里要注意，一定要在输入比例的后边加上xp才是要打印的比例。

视口调整完之后，开始使用打印样式，编辑打印样式表。

一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用。

这样，打印前的准备都已完成，只要以后改图的时候不整体移动图，那么这个布局就永远不会变，每次打印的图纸都和第一次打印的模式一样。

三、布局中的几个特殊控制1、不打印视口线的两种办法第一，隐藏视口线图层；第二，可以把视口线的颜色设置为255号颜色，在打印时是无色的。

2、psltscale变量控制图纸空间的线型比例0：无特殊线型比例。

按ltscale 命令设置的全局比例因子进行缩放。

模型中的虚线长度与视口中的虚线长度一样。

1：视口比例决定线型比例。

3、视口中图层的控制如果仅需要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方法，用鼠标双击当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视口图层控制），打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻结”。
