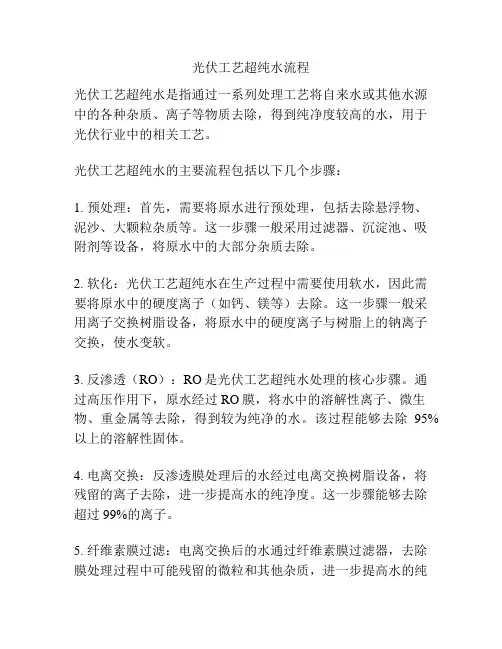

光伏工艺超纯水流程

光伏工艺超纯水流程

光伏工艺超纯水流程
光伏工艺超纯水是指通过一系列处理工艺将自来水或其他水源中的各种杂质、离子等物质去除,得到纯净度较高的水,用于光伏行业中的相关工艺。

光伏工艺超纯水的主要流程包括以下几个步骤:
1. 预处理:首先,需要将原水进行预处理,包括去除悬浮物、泥沙、大颗粒杂质等。

这一步骤一般采用过滤器、沉淀池、吸附剂等设备,将原水中的大部分杂质去除。

2. 软化:光伏工艺超纯水在生产过程中需要使用软水,因此需要将原水中的硬度离子(如钙、镁等)去除。

这一步骤一般采用离子交换树脂设备,将原水中的硬度离子与树脂上的钠离子交换,使水变软。

3. 反渗透(RO):RO是光伏工艺超纯水处理的核心步骤。

通过高压作用下,原水经过RO膜,将水中的溶解性离子、微生物、重金属等去除,得到较为纯净的水。

该过程能够去除95%以上的溶解性固体。

4. 电离交换:反渗透膜处理后的水经过电离交换树脂设备,将残留的离子去除,进一步提高水的纯净度。

这一步骤能够去除超过99%的离子。

5. 纤维素膜过滤:电离交换后的水通过纤维素膜过滤器,去除膜处理过程中可能残留的微粒和其他杂质,进一步提高水的纯
净度。

6. 纯化:最后,经过以上几个步骤处理后得到的水还不够纯净,需要经过进一步纯化。

这一步骤一般采用超滤膜、紫外线消毒装置等设备,去除残余的微粒、细菌等。

通过上述流程处理后,光伏工艺超纯水的纯净度较高,符合光伏行业中的相关要求,可以用于光伏电池的制造、涂覆、清洗等过程。

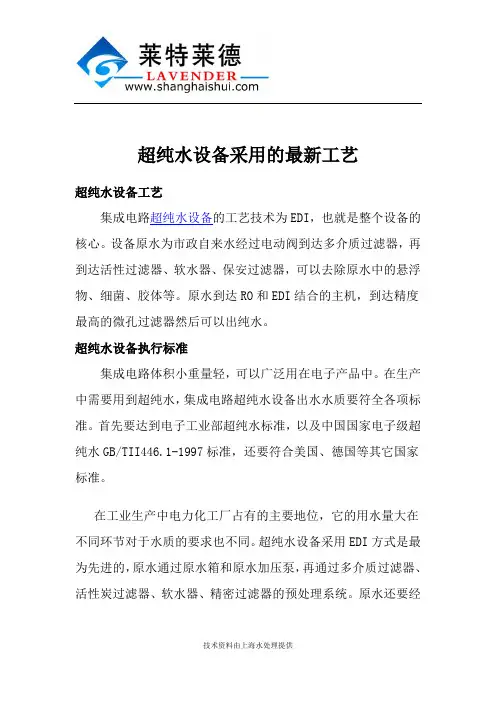

超纯水设备采用的最新工艺

超纯水设备采用的最新工艺

超纯水设备采用的最新工艺
超纯水设备工艺
集成电路超纯水设备的工艺技术为EDI,也就是整个设备的核心。

设备原水为市政自来水经过电动阀到达多介质过滤器,再到达活性过滤器、软水器、保安过滤器,可以去除原水中的悬浮物、细菌、胶体等。

原水到达RO和EDI结合的主机,到达精度最高的微孔过滤器然后可以出纯水。

超纯水设备执行标准
集成电路体积小重量轻,可以广泛用在电子产品中。

在生产中需要用到超纯水,集成电路超纯水设备出水水质要符全各项标准。

首先要达到电子工业部超纯水标准,以及中国国家电子级超纯水GB/TII446.1-1997标准,还要符合美国、德国等其它国家标准。

在工业生产中电力化工厂占有的主要地位,它的用水量大在不同环节对于水质的要求也不同。

超纯水设备采用EDI方式是最为先进的,原水通过原水箱和原水加压泵,再通过多介质过滤器、活性炭过滤器、软水器、精密过滤器的预处理系统。

原水还要经
过主机系统的一级反渗透机、中间水箱、中间水泵、EDI系统,经过深度处理的水通过微孔过滤器就可以到达用水点。

超纯水生产工艺流程

超纯水生产工艺流程

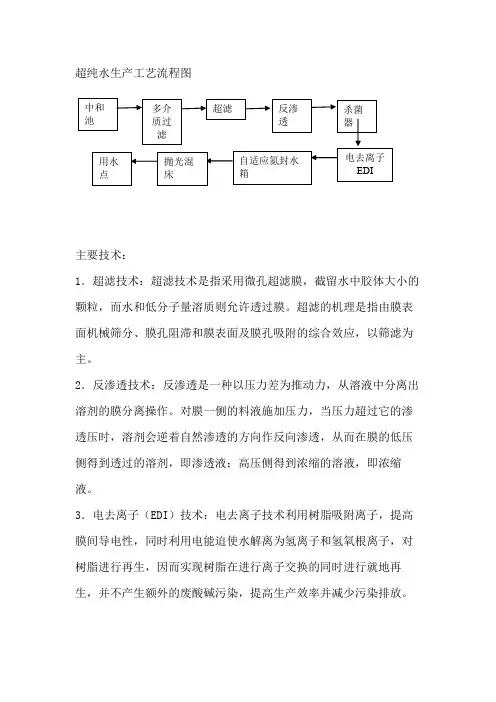

超纯水生产工艺流程图
主要技术:
1.超滤技术:超滤技术是指采用微孔超滤膜,截留水中胶体大小的颗粒,而水和低分子量溶质则允许透过膜。

超滤的机理是指由膜表面机械筛分、膜孔阻滞和膜表面及膜孔吸附的综合效应,以筛滤为主。

2.反渗透技术:反渗透是一种以压力差为推动力,从溶液中分离出溶剂的膜分离操作。

对膜一侧的料液施加压力,当压力超过它的渗透压时,溶剂会逆着自然渗透的方向作反向渗透,从而在膜的低压侧得到透过的溶剂,即渗透液;高压侧得到浓缩的溶液,即浓缩液。

3.电去离子(EDI)技术:电去离子技术利用树脂吸附离子,提高膜间导电性,同时利用电能迫使水解离为氢离子和氢氧根离子,对树脂进行再生,因而实现树脂在进行离子交换的同时进行就地再生,并不产生额外的废酸碱污染,提高生产效率并减少污染排放。

4.自适应氮封技术:利用专有氮封装置,精密控制氮封水箱压力平衡,并保证在微正压下运行,防止空气污染超纯水的同时节省氮气消耗,在故障时自适应连通大气防止水箱损坏。

5.离子交换技术:离子交换技术是指水通过离子交换柱时,水中的阳离子和水中的阴离子与交换柱中的阳树脂的H+离子和阴树脂的OH -离子进行交换,从而达到脱盐的目的。

离子交换器分为阳离子交换器(软化器)、阴离子交换器、混合离子交换器等。

(整理)医药用超纯水制备最科学的工艺流程.

(整理)医药用超纯水制备最科学的工艺流程.

医药用超纯水制备最科学的工艺流程医药用超纯水制备最科学的工艺流程。

随着科技的发展,医药生产用水要求越来越高,这就使医院超纯水制取需要采用最为科学的方式,最尖端的纯水处理设备。

保证其水质达到医药生产用水标准。

举例医药制纯水的工艺流程:1.预处理:预处理包括活性炭过滤器、软化器和阻垢剂投加装置。

对RO组件中的聚酰胺复合膜,由于它的耐氯性能差,但适用pH值范围广。

活性炭过滤能有效地去除氯。

而活性炭过滤后,往往会增加水中细菌和微粒子的含量。

软化器可以减少水中粒子含量,由于树脂表面带有少量电荷,会提高软化器的活性,因此软化器预处理可以减少RO组件的粒子污染。

为了防止水中硬度的结垢,添加阻垢剂专门设置阻垢剂投加装置。

2.RO系统:RO膜一般能去除原水中95%~99%的TDS,而对二氧化硅(SiO2)的去除效果则不佳,因此RO被认为是预脱矿质过程,为了提高RO的效率,采用了两段RO系统。

这种两段脱盐系统采用了低压复合膜,既能保证水通量,又不降低脱盐率,它所需的操作压力为1.38~1.72MPa,所以两段RO能在低于0.27MPa压差下工作,并大幅度提高了离子的分离性能。

若单级RO膜的截留率为95%,则盐透过率为5%,两段RO盐的透过率为(0.05)2或0.0025。

因此,通过两段RO计算的截留率应为99.75%,复合膜也能提高SiO2的截留率。

3.后处理:RO装置产水放入贮槽中,以便进行后续的离子交换(IX)和筒式过滤器处理。

往贮槽加入臭氧,使有机物和氧化剂接触转化成羧酸类物质以减少粒子生成。

贮水槽出水经254nm紫外线灭菌器,旨在消除臭氧残留物,保护后续的IX装置和筒式过滤器免受臭氧降解。

该系统也由两个IX装置组成,主混床和精混床,每个混床后均设亚微米筒式过滤器和紫外线灭菌器。

用0.45mm筒式过滤器捕集主混床漏出的树脂颗粒,主混床下游选用18.5nm紫外光,它除杀灭细菌外,还可使有机物少量氧化。

4.系统布置:设备布置是高纯水设计中需要解决的难题之一。

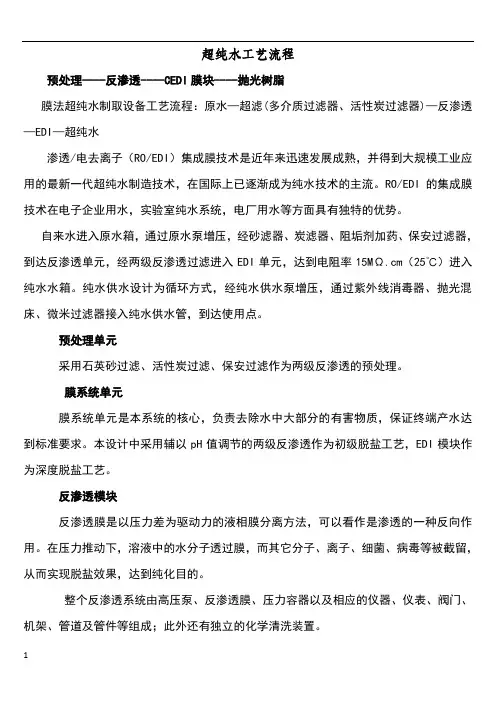

超纯水工艺流程

超纯水工艺流程

超纯水工艺流程预处理----反渗透----CEDI膜块----抛光树脂膜法超纯水制取设备工艺流程:原水—超滤(多介质过滤器、活性炭过滤器)—反渗透—EDI—超纯水渗透/电去离子(RO/EDI)集成膜技术是近年来迅速发展成熟,并得到大规模工业应用的最新一代超纯水制造技术,在国际上已逐渐成为纯水技术的主流。

RO/EDI的集成膜技术在电子企业用水,实验室纯水系统,电厂用水等方面具有独特的优势。

自来水进入原水箱,通过原水泵增压,经砂滤器、炭滤器、阻垢剂加药、保安过滤器,到达反渗透单元,经两级反渗透过滤进入EDI单元,达到电阻率15MΩ.cm(25℃)进入纯水水箱。

纯水供水设计为循环方式,经纯水供水泵增压,通过紫外线消毒器、抛光混床、微米过滤器接入纯水供水管,到达使用点。

预处理单元采用石英砂过滤、活性炭过滤、保安过滤作为两级反渗透的预处理。

膜系统单元膜系统单元是本系统的核心,负责去除水中大部分的有害物质,保证终端产水达到标准要求。

本设计中采用辅以pH值调节的两级反渗透作为初级脱盐工艺,EDI模块作为深度脱盐工艺。

反渗透模块反渗透膜是以压力差为驱动力的液相膜分离方法,可以看作是渗透的一种反向作用。

在压力推动下,溶液中的水分子透过膜,而其它分子、离子、细菌、病毒等被截留,从而实现脱盐效果,达到纯化目的。

整个反渗透系统由高压泵、反渗透膜、压力容器以及相应的仪器、仪表、阀门、机架、管道及管件等组成;此外还有独立的化学清洗装置。

模块EDI技术是将膜法和离子交换法结合起来的新工艺,基本原理主要包括离子交换、直流电场下离子的选择性迁移及树脂的电再生。

水中的离子首先通过交换作用吸附于树脂颗粒上,再在电场作用下经由树脂颗粒构成的“离子传输通道”迁移到膜表面并透过离子交换膜进入浓室。

由于离子的交换、迁移及离子交换树脂的电再生相伴发生,犹如边工作边再生的混床离子交换树脂柱,因此可以连续不断地制取高质量的纯水、高纯水。

EDI系统由增压泵、膜堆、电源以及相应的仪器、仪表、阀门、机架、管道等组成。

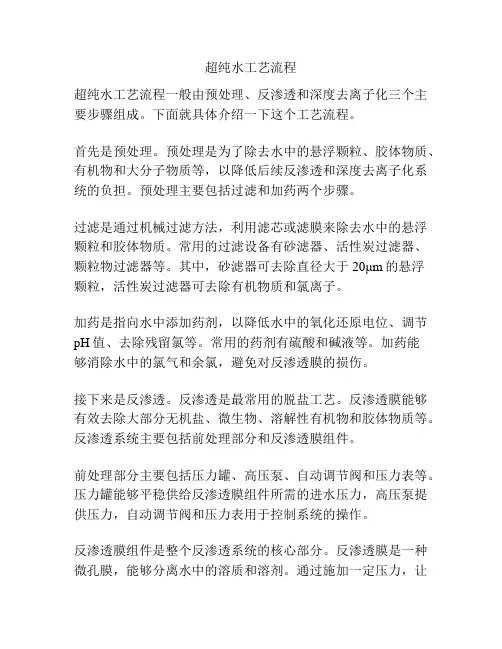

超纯水工艺流程

超纯水工艺流程

超纯水工艺流程超纯水工艺流程一般由预处理、反渗透和深度去离子化三个主要步骤组成。

下面就具体介绍一下这个工艺流程。

首先是预处理。

预处理是为了除去水中的悬浮颗粒、胶体物质、有机物和大分子物质等,以降低后续反渗透和深度去离子化系统的负担。

预处理主要包括过滤和加药两个步骤。

过滤是通过机械过滤方法,利用滤芯或滤膜来除去水中的悬浮颗粒和胶体物质。

常用的过滤设备有砂滤器、活性炭过滤器、颗粒物过滤器等。

其中,砂滤器可去除直径大于20μm的悬浮颗粒,活性炭过滤器可去除有机物质和氯离子。

加药是指向水中添加药剂,以降低水中的氧化还原电位、调节pH值、去除残留氯等。

常用的药剂有硫酸和碱液等。

加药能够消除水中的氯气和余氯,避免对反渗透膜的损伤。

接下来是反渗透。

反渗透是最常用的脱盐工艺。

反渗透膜能够有效去除大部分无机盐、微生物、溶解性有机物和胶体物质等。

反渗透系统主要包括前处理部分和反渗透膜组件。

前处理部分主要包括压力罐、高压泵、自动调节阀和压力表等。

压力罐能够平稳供给反渗透膜组件所需的进水压力,高压泵提供压力,自动调节阀和压力表用于控制系统的操作。

反渗透膜组件是整个反渗透系统的核心部分。

反渗透膜是一种微孔膜,能够分离水中的溶质和溶剂。

通过施加一定压力,让水分子通过微小的孔洞,而溶质则被留在膜的一侧。

透过反渗透膜的水称为“产水”,而没能通过的水被称为“浓水”或“浓液”。

最后是深度去离子化。

深度去离子化是从反渗透膜后的产水中去除离子残余和微量有机物的工艺,以获得高纯度的超纯水。

深度去离子化系统主要由阳离子交换器和阴离子交换器组成。

阳离子交换器能够去除水中的阳离子,如钠离子、钙离子、镁离子等。

而阴离子交换器能去除水中的阴离子,如硝酸根离子、硫酸根离子、氯离子等。

交换器上的离子交换树脂能够吸附和交换水中的离子,将其取代为H+离子或OH-离子。

通过交换作用,水中的离子被高效地去除,从而达到深度去离子化的目的。

以上就是超纯水工艺流程的简要介绍。

超纯水制备工艺流程

超纯水制备工艺流程

超纯水制备工艺流程超纯水(又称为电子级水、电离度水和高纯水)是指水中杂质离子含量极低的一种高纯度水。

超纯水广泛应用于电子、化工、医药、实验室等领域。

下面是一种超纯水制备的工艺流程。

首先,取一定量的去离子水(通常使用离子交换树脂设备净化工艺制备的脱离子水),作为超纯水的原水。

将原水送入超纯水制备设备中。

接着,原水通过一系列的预处理工艺,如活性炭吸附、精密过滤、超滤等,去除水中的有机物、悬浮物、微生物等杂质,以提高水质。

然后,原水进入阳离子交换树脂柱,通过阴、阳离子交换作用,去除水中的阴、阳离子,使得水的电导率降低。

随后,原水通过电解池,进行电解处理。

电解池由两极板、阳极室和阴极室组成。

在电解过程中,水发生电离,阳极室释放氧气,阴极室释放氢气,同时水中的离子被吸附在阳极和阴极上。

通过这样的电解处理,可以进一步提高水的纯度和电导率。

最后,经过连续脱气工艺处理的水进入精密过滤系统,去除水中余留的气体和微粒,确保水的纯净程度。

通过以上工艺处理,得到的水称为初级超纯水。

初级超纯水还需进一步处理,以得到更高纯度的水。

首先,初级超纯水通过反渗透(RO)膜,去除水中的溶解性无机盐和微量的有机物,提高水的纯度。

然后,RO水进入混床离子交换柱,继续通过阳、阴离子交换作用,去除水中的残余杂质,使得水的纯度更高。

最后,混床水经过最后的精密过滤,去除水中的微粒和残余气体,得到最终的超纯水。

整个工艺流程中,需要根据实际情况进行控制和调节,以确保超纯水的质量稳定。

值得注意的是,超纯水的制备过程相对复杂,操作技术要求较高。

同时,制备超纯水需要使用高纯度的原材料和设备,以确保水的纯度。

以上是一种常见的超纯水制备工艺流程,每个实际制备过程可能会有所差异,但总体原理是相同的。

通过合理的工艺流程和严格的操作控制,可以制备出高纯度的超纯水,满足各种领域的需求。

超纯水的制备(特选材料)

超纯水的制备(特选材料)

优质医学
17
RO膜结构1
优质医学
18
RO膜结构2
优质医学
19
RO膜的清洗
清洗液
成分
配置100加仑(379升)溶液时的加入量
1
柠檬酸
反渗透产品水
(无游离氯)
2
三聚磷酸钠
EDTA四钠盐
反渗透产品水
(无游离氯)
17.0磅(7.7公斤) 100加仑(379升)
17.0磅(7.7公斤) 7磅(3.18公斤) 100加仑(379升)
EDI设备一般以反渗透(RO)纯水作为EDI给水。RO纯水电阻 率一般是40-2μS/cm(25℃)。EDI纯水电阻率可以高达 18 MΩ.cm(25℃),但是根据去离子水用途和系统配置设置,EDI 纯水适用于制备电阻率要求在1-18.2MΩ.cm(25℃)的纯水。
优质医学
25
离子交换膜的选择
<1.0
油脂
测不出
浊度
NTU
<1.0
氧化物
测不出
色度
APHA
<5
注意:EDI模块的进水必须是反渗透产水或水质相当于反渗透产水的水源.
优质医学
24
EDI工作原理
EDI装置将离子交换树脂充夹 在阴/阳离子交换膜之间形成 EDI单元。 EDI组件中将一定 数量的EDI单元间用网状物隔 开,形成浓水室。又在单元 组两端设置阴/阳电极。在直 流电的推动下,通过淡水室 水流中的阴阳离子分别穿过 阴阳离子交换膜进入到浓水 室而在淡水室中去除。而通 过浓水室的水将离子带出系 统,成为浓水。
优质医学
4
水的分类
按照含盐量分类:
1:淡化水:对高盐水进行脱盐处理。 2:脱盐水:相当于普通蒸馏水。

芯片 超纯水制备

芯片 超纯水制备

芯片超纯水制备摘要芯片的制备和加工过程中,对超纯水的要求越来越高。

本文将介绍芯片超纯水的制备过程和相关的技术。

引言芯片是现代电子设备的核心部件,其制备和加工需要使用超纯水。

超纯水是高纯度的水,在芯片制备过程中起着至关重要的作用。

本文将详细介绍芯片超纯水的制备过程和技术要点。

一、超纯水的制备过程超纯水的制备过程包括预处理、反渗透和深度电极化三个主要步骤。

1. 预处理预处理是超纯水制备的第一步。

目的是去除水中的杂质和离子。

预处理的主要方法包括澄清、软化和过滤。

澄清是通过将水中的固体悬浮物沉淀下来,使水变得清澈透明。

澄清的方法包括沉淀、脱色和净化。

软化是通过去除水中的硬度物质,使水变软。

软化的方法包括钠交换和饱和硅酸钙。

过滤是通过过滤器去除水中的固体颗粒和悬浮物。

不同的过滤器有不同的过滤精度,可以根据需要选择合适的过滤器。

2. 反渗透反渗透是超纯水制备的关键步骤。

其原理是利用半透膜(反渗透膜)对水进行过滤,使水中的溶解性固体、有机物、微生物和微量离子得以去除。

反渗透的膜通常由聚醚酯、聚酰胺或亚醛类材料制成,具有较高的选择性,能有效去除水中的杂质。

反渗透系统一般包括预处理装置、反渗透膜、压力泵、膜清洗装置和控制系统。

反渗透压力越大,透水速率越高。

反渗透制备的超纯水通常具有较高的电导率和无机离子浓度极低。

3. 深度电极化深度电极化是超纯水制备的最后一步。

由于电极的存在,水分子在电极表面发生电化学反应,物质的氧化和还原过程会产生气体和离子。

深度电极化的主要目的是去除水中的溶解氧和溶解二氧化碳,以保证水的纯度。

深度电极化一般采用电解槽、电解质和电极。

二、芯片超纯水制备的相关技术芯片超纯水制备的关键技术包括控制反渗透系统的参数,提高超纯水的质量和减少水质损失。

1. 反渗透系统参数的控制反渗透系统的压力、流量和温度是影响超纯水制备的关键参数。

压力的控制是影响反渗透系统产水量和质量的重要因素。

压力越高,透水速率越快,但也容易导致反渗透膜的破损。

电子行业超纯水生产线典型工艺流程

电子行业超纯水生产线典型工艺流程

电子行业超纯水生产线典型工艺流程电子行业制备超纯水的工艺大致分成以下几种:1、采用离子交换树脂制备超纯水的传统水处理方式,其基本工艺流程为:●源水(箱)→源水泵→机械过滤器→活性炭过滤器→软水器(根据水的硬度来选用)→精密过滤器→阳床→阴床→混床(单级或双级)→纯水箱→纯水泵→后置精密过滤器→用水点2、采用反渗透水处理设备与离子交换设备进行组合的方式,是比较经济和流行的一种方式,其基本工艺流程为:●源水(箱)→源水泵→机械过滤器→活性炭过滤器→软水器(根据水的硬度来选用)→精密过滤器→反渗透设备→中间水箱→混床(单级或双级)→用水点源水箱→源水泵→机械过滤器→活性炭过滤器→软水器(根据水的硬度来选用)→精密过滤器→高压泵→反渗透装置(根据源水水质可设单级或双级)→中间水箱→混合离子交换器(单级或双级)→终端过滤器→产品水箱→用水点B源水(箱)→源水泵→机械过滤器→活性炭过滤器→软水器(根据水的硬度来选用)→精密过滤器→高压泵→反渗透装置(根据源水水质可设单级或双级)→中间水箱→混合离子交换器(单级或双级)→产品水箱→纯水泵→核级树脂→终端过滤器→用水点3、采用反渗透水处理设备与电去离子(EDI)设备进行搭配的的方式,这是一种制取超纯水的最新工艺,也是一种发展潜力巨大的超纯水制备工艺,其基本工艺流程为:●源水(箱)→源水泵→机械过滤器→活性炭过滤器→软水器(根据水的硬度来选用)→精密过滤器→原水箱→反渗透设备(根据源水水质可设单级或双级)中间水箱→电去离子(EDI)→纯水箱→纯水泵→后置过滤器→用水点A、源水(箱)→源水泵→机械过滤器→活性炭过滤器→软水器(根据水的硬度来选用)→精密过滤器→高压泵→反渗透装置(根据源水水质可设单级或双级)→中间水箱→EDI→产品水箱→用水点源水(箱)→源水泵→机械过滤器→活性炭过滤器→软水器(根据水的硬度来选用)→精密过滤器→高压泵→反渗透装置(根据源水水质可设单级或双级)→中间水箱→EDI→产品水箱→纯水泵→核级树脂→终端过滤器→用水点实际工作中根据源水水质和出水要求适当取舍或添加,确定工艺!三种制备电子工业用超纯水的工艺比较目前制备电子工业超纯水的工艺基本上是以上三种,其余的工艺流程大都是在以上三种基本工艺流程的基础上进行不同组合搭配衍生而来。

超纯水制备方法范文

超纯水制备方法范文

超纯水制备方法范文超纯水(Ultrapure water, UPW)是指除去了绝大部分杂质、离子和溶解固体的水,其纯度达到或接近于高纯水、电子级水和纳米级水。

超纯水在电子、光电子、半导体、生物医药等领域具有广泛的应用,制备方法主要包括蒸馏法、离子交换法、反渗透法等。

蒸馏法是最传统和常见的制备超纯水的方法之一、其基本原理是根据水和其他溶质的沸点差异,利用水在常压下沸点为100℃,辅以加热器将水加热,待水完全蒸发后,经冷凝器冷却形成超纯水。

由于水蒸气蒸发后会带走大部分溶质,所以蒸馏法可以去除水中绝大部分有机和无机杂质,但无法去除极少量的挥发性溶质,如CO2、SO2等。

离子交换法是制备超纯水的另一种常用方法。

该方法利用离子交换树脂对水中的离子进行吸附和交换,从而达到去除溶质的目的。

具体操作步骤为:将水通过预处理装置,如颗粒过滤器和活性炭吸附器,去除其中的悬浮颗粒和有机物;然后将水流经阴阳离子交换柱,去除其中的阳离子和阴离子;最后,通过混床柱以及去气器去除水中的二氧化碳和空气。

离子交换法可以去除水中的绝大部分离子,但由于存在局限性,如水样质量变化、树脂耗损等,所以需要定期更换和再生离子交换树脂。

反渗透法是一种基于半透膜分离原理的制备超纯水的方法,广泛应用于实际生产中。

其基本原理是将水通过一个半透膜,通过膜上的微孔来实现水和其他溶质的分离。

具体操作步骤为:首先将水通过预处理装置,如颗粒过滤器和活性炭吸附器,去除其中的悬浮颗粒和有机物;然后将水推入反渗透膜系统,施加一定的压力,使水通过膜孔,截留住大部分离子和溶解固体;最后,将通过膜的水进一步通过离子交换装置和混床柱,以去除剩余的离子和气体。

反渗透法可以高效地去除水中的离子、溶解固体等溶质,但要求水样压力较高、设备投资和运营成本较高。

除了上述方法,还有一些其他制备超纯水的方法,如电析法、电渗析法、超滤法等。

这些方法在特定情况下也可以应用于制备超纯水,但相对而言,应用较广泛且经济实用的方法还是蒸馏法、离子交换法和反渗透法。

超纯水制造典型工艺流程展示

超纯水制造典型工艺流程展示

反渗透(膜分离)技术的应用使超纯水制备从传统的阳离子交换器、脱碳、阴离子交换器、复合离子交换器、混合近年来开始在国外推广应用的EDI(电去离子)技术,则是超纯水制造技术的一次革命,从此进入了一个无需再生化学品,而能生产出高达18MΩ·CM的超纯水,用于半导体、集成电路等行业。

国家经委也已将RO + EDI 成套技术的应用列入国家重点推广范围,对使用的企业给以政策上的优惠。

沈阳EDI超纯水制造典型工艺流程为:1、预处理-反渗透-纯化水箱-离子交换器-紫外灯-纯水泵-用水点2、预处理-一级反渗透-二级反渗透(正电荷反渗膜)-纯化水箱-纯水泵-紫外灯-用水点3、预处理-反渗透-中间水箱-中间水泵-EDI装置-纯化水箱-纯水泵-紫外灯-用水点4、预处理→紫外线杀菌装置→一级RO装置→二级RO装置→中间水箱→EDI装置→脱氧装置→氮封纯水箱→除TOC UV装置→抛光混床→超滤装置→用水点水质符合美国ASTM标准,电子部超纯水水质标准(18MΩ*cm,15MΩ*cm,2MΩ*cm和0.5MΩ*cm四级)设计原则:品质---依照客户生产所需超纯水的水质要求及生产特点,并考虑水源的水质(需客户提供水质分析报告或源水样品)。

可扩充性—系统分段设计规划,考虑就近用水和生产安全需要,可依照生产线需求随时扩充产能,客户可分阶段投资。

反渗透(膜分离)法超纯水制造技术反渗透是用足够的压力使溶液中的溶剂(一般常指水)通过反渗透膜(一种半透膜)而分离出来,方向与渗透方向相反,可使用大于渗透压的反渗透法进行分离、提纯和浓缩溶液。

反渗透膜的主要分离对象是溶液中的离子范围。

反渗透法分离过程有如下优点:①不需加热、没有相变②能耗少;过程连续稳定③设备体积小、操作简单,适应性强④对环境不产生污染反渗透纯水系统根据不同的源水水质采用不同的工艺。

一般自来水经一级反渗透系统处理后,产水电导率<10-20μS/cm,经二级反渗透系统后产水电导率<5μS/cm甚至更低,在反渗透系统后辅以离子交换设备或EDI设备可以制备超纯水,使电阻率高达18兆欧姆.厘米)。

超纯水系统工艺流程图

超纯水系统工艺流程图

超纯水系统工艺流程图符号说明:FKP Pc F R C电磁阀球阀止回阀压力表压力控制器流量计电阻率表电导率表流变控制开关图 3 常用的一级RO+二级EDI+MB 电子I级超纯水系统工艺配置图适合于源水硬度高,有机物含量高,电导率高(小于1000μs/cm),要求产水电阻率18~18.2MΩ·cm的超纯水系统符号说明:FKP Pc F R C电磁阀球阀止回阀压力表压力控制器流量计电阻率表电导率表流变控制开关图 4常用的一级RO+二级EDI电子Ⅱ级超纯水系统工艺配置图适合于源水硬度高,有机物含量高,电导率(小于1000μs/cm),要求产水电阻率15~18MΩ·cm的超纯水系统符号说明:FKP Pc F R C电磁阀球阀止回阀压力表压力控制器流量计电阻率表电导率表流变控制开关图 5 常用的一级RO+二级EDI电子+MB 电子I级超纯水系统工艺配置图适合于源水硬度低,有机物含量低,电导率高(小于1000μs/cm),要求产水电阻率18~18.2MΩ·cm的超纯水系统符号说明:FKP Pc F R C电磁阀球阀止回阀压力表压力控制器流量计电阻率表电导率表流变控制开关图 6 常用的一级RO+二级EDI电子Ⅱ级超纯水系统工艺配置图适合于源水硬度低,有机物含量低,电导率高(小于1000μs/cm),要求产水电阻率15~18MΩ·cm的超纯水系统图 7是常用的一级EDI 全系统组成图。

电导率表电阻率表流量计压力控制器压力表止回阀球阀电磁阀CR F PcP图 7 常用的产水水质稳定的二级RO+一级EDI+MB电子Ⅰ级超纯水系统组成图适合于源水硬度低,有机物含量高,电导率 <1000μs/cm,即TDS < 500ppm时,要求产水电阻率18~18.2MΩ·cm的纯水系统PPcF R C电磁阀球阀止回阀压力表压力控制器流量计电阻率表电导率表图 8 常用的产水水质稳定的二级RO+一级EDI 电子Ⅱ级超纯水系统组成图适合于源水硬度低,有机物含量高,电导率<1000μs/cm,即TDS < 500ppm时,要求产水电阻率15~18.0MΩ·cm的的纯水系统。

超纯水工艺流程

超纯水工艺流程

超纯水工艺流程
《超纯水工艺流程》
超纯水是一种极其纯净的水,其纯度高达18.25兆欧/厘米,远远超过了普通的饮用水和工业用水。

超纯水在微电子、光伏、医药等领域有着广泛的应用,因此其生产工艺也显得尤为重要。

以下是超纯水工艺的一般流程:
1. 原水处理
超纯水的原水通常选择自来水、蒸馏水或反渗透水,首先需要对原水进行预处理,包括过滤、软化、脱盐等步骤,一般选择反渗透膜进行脱盐处理,以去除水中的大部分离子、微生物和有机物。

2. 离子交换树脂处理
经过反渗透处理的水质虽然较好,但离子交换树脂可进一步去除水中的残余离子,采用混床树脂或阳离子/阴离子交换树脂
系统,使水中的离子浓度进一步降低。

3. 超滤处理
通过超滤膜进行微观过滤,去除水中的胶体、微生物、有机物等微小颗粒,提高水质的纯净度。

4. 紫外辐照
经过超滤处理的水进行紫外辐照消毒,在不使用化学药剂的情况下杀灭水中的微生物。

5. 臭氧氧化
采用臭氧氧化技术可以去除水中的有机物和氧化性物质,提高水的纯净度。

6. 在线检测
在生产过程中建立在线监测系统,对水质进行实时监测,及时调整生产工艺,保证超纯水的质量。

通过以上的一系列工艺步骤,可以生产出超纯水,保证其符合特定领域的要求。

超纯水工艺的流程虽然繁琐,但对于相关行业的发展和应用来说,其纯净度和稳定性是至关重要的。

超纯水制备工艺流程

超纯水制备工艺流程

超纯水制备工艺流程一、引言超纯水是一种几乎不含任何杂质的纯净水,广泛应用于电子、制药、化工等领域。

超纯水的制备工艺流程非常重要,本文将介绍一种常见的超纯水制备工艺流程。

二、原水处理超纯水的制备首先需要对原水进行处理,以去除其中的杂质。

原水一般经过预处理系统,包括颗粒过滤器、活性炭吸附器和反渗透膜等设备,去除其中的悬浮物、有机物和大部分离子,得到初级纯水。

三、电离交换树脂处理初级纯水通过电离交换树脂处理器进行处理,以去除其中的离子杂质。

电离交换树脂是一种能够选择性吸附和释放离子的材料,通过将初级纯水通过电离交换树脂层,可去除其中的阳离子和阴离子,得到更加纯净的水。

四、精密过滤经过电离交换树脂处理后的水通过精密过滤器进行进一步处理。

精密过滤器具有非常细小的孔径,可以去除水中的微小悬浮物和细菌等微生物,确保水质的纯净度。

五、臭氧氧化精密过滤后的水通过臭氧氧化器进行处理,以去除其中的有机物和微生物。

臭氧氧化是一种强氧化剂,能够有效地分解有机物和杀灭微生物,提高水的纯净度。

六、二次电离交换树脂处理臭氧氧化后的水再次经过电离交换树脂处理器进行处理,以进一步去除其中的离子杂质。

这一步骤可以提高水的纯净度,并确保水中的离子浓度达到超纯水的要求。

七、超滤经过二次电离交换树脂处理后的水通过超滤器进行进一步处理。

超滤器具有非常小的孔径,可以去除水中的胶体、大分子有机物和微生物等,确保水的纯净度和透明度。

八、混床离子交换树脂处理超滤后的水通过混床离子交换树脂处理器进行处理,以进一步去除其中的离子杂质。

混床离子交换树脂是一种同时具有阳离子和阴离子交换功能的材料,可以去除水中的所有离子,得到极高纯度的超纯水。

九、臭氧消毒经过混床离子交换树脂处理后的水通过臭氧消毒器进行处理,以杀灭其中的微生物。

臭氧消毒能够高效杀灭水中的细菌、病毒和其他微生物,确保水的卫生安全。

十、精密过滤和活性炭吸附臭氧消毒后的水通过精密过滤器和活性炭吸附器进行最后的处理。

超纯水机的纯化工艺过程

超纯水机的纯化工艺过程

超纯水机的纯化工艺过程
2020年6月28日
超纯水机主要在反渗透技术的基础上,是采用先进的反渗透技术制造纯水,运用高科技研制超纯材料适当进行超临界精细技术生产出来的水,这种技术流出来的纯水可以达到饮用水标准。

全自动超纯水机的纯化工艺过程是怎样的?天然水中常见杂质包括可溶性无机物、有机物、颗粒物、微生物、可溶性气体等。

超纯水机就是要尽可能去除这些杂质。

目前常用净化水质的工艺方法有蒸馏法、反渗透法、离子交换法、过滤法、吸附法、紫外氧化法等。

全自动超纯水机可清除源水中的细微杂质、胶体、有机物、重金属、可溶性固体、细菌、病毒、热源和其它有害杂质,仅仅保留水分子和溶解氧,有效去除率高达99%。

离子交换--运用离子交换树脂的置
换和游离,使得Na与H互换位置,这一变化,就称为离子交换。

同理运用紫外氧化杀菌、降解TOC和终端修饰等手段获得更纯净的超纯水。

以上为大家介绍的就是超纯水机的纯化工艺过程,希望对大家有帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

超纯水生产工艺流程图
主要技术:
1.超滤技术:超滤技术是指采用微孔超滤膜,截留水中胶体大小的颗粒,而水和低分子量溶质则允许透过膜。

超滤的机理是指由膜表面机械筛分、膜孔阻滞和膜表面及膜孔吸附的综合效应,以筛滤为主。

2.反渗透技术:反渗透是一种以压力差为推动力,从溶液中分离出溶剂的膜分离操作。

对膜一侧的料液施加压力,当压力超过它的渗透压时,溶剂会逆着自然渗透的方向作反向渗透,从而在膜的低压侧得到透过的溶剂,即渗透液;高压侧得到浓缩的溶液,即浓缩液。

3.电去离子(EDI)技术:电去离子技术利用树脂吸附离子,提高膜间导电性,同时利用电能迫使水解离为氢离子和氢氧根离子,对树脂进行再生,因而实现树脂在进行离子交换的同时进行就地再生,并不产生额外的废酸碱污染,提高生产效率并减少污染排放。

4.自适应氮封技术:利用专有氮封装置,精密控制氮封水箱压力平衡,并保证在微正压下运行,防止空气污染超纯水的同时节省氮气消耗,在故障时自适应连通大气防止水箱损坏。

5.离子交换技术:离子交换技术是指水通过离子交换柱时,水中的阳离子和水中的阴离子与交换柱中的阳树脂的H+离子和阴树脂的OH-离子进行交换,从而达到脱盐的目的。

离子交换器分为阳离子交换器(软化器)、阴离子交换器、混合离子交换器等。

最新文件仅供参考已改成word文本。

方便更改。
