金相组织名称定义及其特征
钢铁金相组织名称、定义及其特征
钢铁金相组织名称、定义及其特征碳与合金元素溶解在γ-Fe晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体针间的空隙处。
中的固溶体，仍保持γ-Fe的面心立方晶格。
碳与合金元素溶解在a-Fe亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体中的固溶体。
沿晶粒边界析出。
碳与铁形成的一种化合物。
在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。
过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。
铁碳合金冷却到Ar以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上1或晶界处呈不连续薄片状。
铁碳合金中共析反应所形珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间成的铁素体与渗碳体的机距离越小。
械混合物。
在A~650?形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行1的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
在650~600?形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
在600~550?形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。
过饱和针状铁素体和渗碳过冷奥氏体在中温（约350~550?）的相变产物，其典型形态是一束大致平行位向差o体的混合物，渗碳体在铁素为6~8铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；体针间。
典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。
若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。
转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶。
钢铁材料常见金相组织简介
钢铁材料常见⾦相组织简介在Fe-Fe3C系中，可配制多种成分不同的铁碳合⾦，他们在不同温度下的平衡组织各不相同，但由⼏个基本相（铁素体F、奥⽒体A和渗碳体Fe3C）组成。
这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的⾦相组织结构。
常见的⾦相组织有下列⼋种：⼀、铁素体铁素体（ferrite，缩写FN，⽤F表⽰），纯铁在912℃以下为具有体⼼⽴⽅晶格。
碳溶于α-Fe中的间隙固溶体称为铁素体，以符号F表⽰。
这部分铁素体称为先共析铁素体或组织上⾃由的铁素体。
随形成条件不同，先共析铁素体具有不同形态，如等轴形、沿晶形、纺锤形、锯齿形和针状等。
铁素体还是珠光体组织的基体。
在碳钢和低合⾦钢的热轧（正⽕）和退⽕组织中，铁素体是主要组成相；铁素体的成分和组织对钢的⼯艺性能有重要影响，在某些场合下对钢的使⽤性能也有影响。
碳溶⼊δ-Fe中形成间隙固溶体，呈体⼼⽴⽅晶格结构，因存在的温度较⾼，故称⾼温铁素体或δ固溶体，⽤δ表⽰，在1394℃以上存在，在1495℃时溶碳量最⼤。
碳的质量分数为0.09%。
图1：铁素体⼆、奥⽒体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥⽒体，具有⾯⼼⽴⽅结构，为⾼温相，⽤符号A 表⽰。
奥⽒体在1148℃有最⼤溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度⽐铁素体⾼，塑性和韧性良好，并且⽆磁性，具体⼒学性能与含碳量和晶粒⼤⼩有关，⼀般为170~220 HBS、 =40~50%。
TRIP钢（变塑钢）即是基于奥⽒体塑性、柔韧性良好的基础开发的钢材，利⽤残余奥⽒体的应变诱发相变及相变诱发塑性提⾼了钢板的塑性，并改善了钢板的成形性能。
碳素或合⾦结构钢中的奥⽒体在冷却过程中转变为其他相，只有在⾼碳钢和渗碳钢渗碳⾼温淬⽕后，奥⽒体才能残留在马⽒体的间隙中存在，其⾦相组织由于不易受侵蚀⽽呈⽩⾊。
三、渗碳体渗碳体（cementite），指铁碳合⾦按亚稳定平衡系统凝固和冷却转变时析出的Fe3C型碳化物。
铸造人必须懂这15种金相组织知识
铸造人必须懂这15种金相组织知识铸造人必须懂这15种金相组织知识相信在铸造人的眼里，拥有着一片你看不到也想象不到的大千世界--这就是材料微观组织结构！Believe奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
（1）在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状（2）过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状（3）铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。
珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小。
（1）在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
常见金相组织和性能
常见金相组织和性能1奥氏体A：碳在γ-Fe中的固溶体，在合金钢中是碳和合金元素溶解在γ-Fe中的固溶体。
塑性很高，硬度和屈服点较低，布氏硬度值一般为170-220HB，使钢中质量体积最小的组织。
在1147摄氏度时可溶碳2.11%，在727摄氏度时可溶碳0.77%。
2铁素体F：碳与合金元素溶解在α-Fe中的固溶体。
铁素体的性能接近纯铁，硬度低（约为80-100HB），塑性好。
固溶有合金元素的铁素体能提高钢的强度和硬度。
在727摄氏度时，碳在铁素体中的溶解为0.022%，在常温下含碳量为0.008%。
3渗碳体Fe3C：铁和碳的化合物，又称碳化铁。
常温下铁碳合金中碳大部分以渗碳体存在。
渗碳体在低温下有弱磁性，高于21 7摄氏度时消失。
渗碳体的熔化温度为1600摄氏度，含碳量为6.67%，硬度很高（约为＞700HB），脆性很大，塑性近乎于零。
4、珠光体P：铁素体和渗碳体的混合物，是含碳量为0.77%的碳钢共析转变得产物，有铁素体和渗碳体相间排列的片层状组织。
珠光体的片间距取决于奥氏体分解时的过冷度，过冷度越大形成的珠光体片间距越小。
按片间距的大小，又分为珠光体、索氏体和屈氏体。
由于他们没有本质上的区别，故通称为珠光体。
粗片状珠光体，是奥氏体在650-700摄氏度高温分解的产物，硬度约为190-230HB。
索氏体S，是奥氏体在600-650摄氏度高温分解的产物，硬度约为240-320HB。
屈氏体T，是奥氏体在500-600摄氏度高温分解的产物，硬度为330-400HB。
5、马氏体M，是碳在α-Fe中的过饱和固溶物。
具有很高的硬度（约为640-760HB），很脆，冲韧性低，断面收缩率和延伸率几乎等于零。
由于过饱和的碳使晶格发生畸变，因此马氏体的质量体积较奥氏体大，钢中马氏体形成时产生很大相变应力。
含锰、铬、镍、钼的低合金高强度钢经调制处理后的金相组织为回火低碳马氏体，这种马氏体具有较高的强度和较好的韧性。
6、贝氏体B，过冷奥氏体在中温区间（约250-450摄氏度）相变产生的，过饱和的铁素体和渗碳体混合物。
金相组织定义和特征

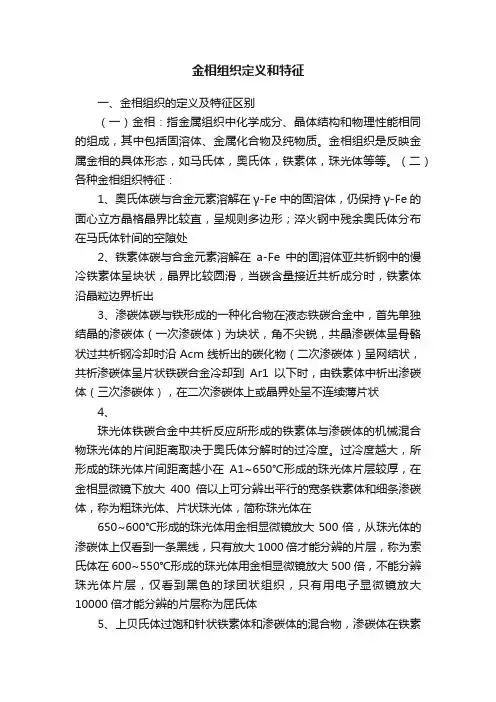

金相组织定义和特征一、金相组织的定义及特征区别（一）金相：指金属组织中化学成分、晶体结构和物理性能相同的组成，其中包括固溶体、金属化合物及纯物质。
金相组织是反映金属金相的具体形态，如马氏体，奥氏体，铁素体，珠光体等等。
（二）各种金相组织特征：1、奥氏体碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体针间的空隙处2、铁素体碳与合金元素溶解在a-Fe中的固溶体亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出3、渗碳体碳与铁形成的一种化合物在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状4、珠光体铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体5、上贝氏体过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间过冷奥氏体在中温（约350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。
做热处理的人都要知道的金相组织图
做热处理的人都要知道的金相组织图搞热处理和材料这么多年，下面这15个金相组织搞不清楚，等于白混了！！1.奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
2.铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
3.渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
•在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状•过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状•铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状4.珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小。
•在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
•在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
金属材料常见金相组织的名称和特征
金属材料常见金相组织的名称和特征名称定义特征奥氏体碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体针间的空隙处铁素体碳与合金元素溶解在a-Fe中的固溶体亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出渗碳体碳与铁形成的一种化合物在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状珠光体铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体上贝氏体过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间过冷奥氏体在中温（约350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。
若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。
转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶下贝氏体同上，但渗碳体在铁素体针内过冷奥氏体在350℃~Ms的转变产物。
金相组织及特点
金相组织及特点金相组织就是指材料的显微组织有关金相组织与特性：铁索体（F）1.组织：碳在a 铁中的固溶体2.特性：呈体心立方晶格。
溶碳能力最小，最大为0.02%；硬度和强度很低，HB=80~120、sb=250N/mm2；而塑性和韧性很好，d=50%、?=70~80%。
因此，含铁素体多的钢材（软钢）中用来做可压、挤、冲板与耐冲击震动的机件。
这类钢有超低碳钢，如：0Cr13、1Cr13、硅钢片等。
奥氏体1.组织：碳在? 铁中的固溶体2.特性：呈面心立方晶格。
最高溶碳量为2.06%，在一般情况下，具有高的塑性，但强度和硬度低（HB=170~220），奥氏体组织除了在高温转变时产生以外，在常温时亦存在于不锈钢、高铬钢和高锰钢中，如奥氏体不锈钢等渗碳体（C）1.组织：铁和碳的化合物（Fe3C）2.特性：呈复杂的八面体晶格。
含碳量为6.67%、硬度很高、HRC70~75、耐磨，但脆性很大。
因此，渗碳体不能单独应用，而总是与铁素体混合在一起。
碳在铁中溶解度很小，所以在常温下，钢铁组织内大部分的碳都是以渗碳体或其他碳化物形式出现。
珠光体（P）1.组织：铁素体片和渗碳体片交替排列的层状显微组织，是铁素体与渗碳体机械混合物（共析体）。
2.特性：是过冷奥氏体进行共析反应的直接产物。
其片层组织的粗细随奥氏体过冷程度不同，过冷程度越大，片层组织越细性质也不同。
奥氏体在约600℃分解成的组织称为细珠光体（有的叫一次索氏体），在500~600℃分解转变成用光学显微镜不能分辨其片层状的组织称为极细珠光体（有的一次屈氏体），它们的硬度较铁素体和奥氏体高，而较渗碳体低，其塑性较铁素体和奥氏体低而较渗碳体高。
正火后的珠光体比退火后的珠光体组织细密，弥散度大，故其力学性能较好，但其片状渗碳体在钢材承受负荷时会引起应力集中，故不如索氏体。
莱氏体（L）1.组织：奥氏体与渗碳体的共晶混合物2.特性：铁合金溶液含碳量在2.06%以上时，缓慢冷到1130℃便凝固出莱氏体。
金相组织必懂几个定义
金相组织必懂几个定义达编制定义：金相/金相组织晶体单晶体多晶体晶粒晶胞晶面晶界晶向金属键金相及金相组织定义所谓“相”就是合金中具有同一化学成分、同一结构和同一原子聚集状态的均匀部分。
不同相之间有明显的界面分开。
合金的性能一般都是由组成合金的各相本身的结构性能和各相的组合情况决定的。
合金中的相结构大致可分为固溶体和化合物两大基本类型。
所谓“金相”就是金属或合金的相结构。
金相是指金属或合金的内部结构，即金属或合金的化学成分以及各种成分在合金内部的物理状态和化学状态。
金相组织是反映金属金相的具体形态，如马氏体，奥氏体，铁素体，珠光体等等。
广义的金相组织是指两种或两种以上的物质在微观状态下的混合状态以及相互作用状况。
金属材料的显微组织直接影响到机械零件的性能和使用寿命，金相分析是控制机械零件内在质量的重要手段。
在新材料，新工艺，新产品的研究开发中，在提高金属制品内在质量的科研中，都离不开金相技术分析。
金相检验（或者说金相分析）是应用金相学方法检查金属材料的宏观和显微组织的工作。
金相学：狭义的金属学，也就是研究合金相图，用肉眼观察，在放大镜和显微镜的帮助下，研究金属和合金的组织和相变的学科。
金属学研究成分、组织结构及其变化，以及加工和热处理工艺等对金属、合金性能的影响和它们之间相互关系的学科。
狭义的金相图片是将金属试样进行切割、镶嵌、磨光、抛光、腐蚀处理后,使金属显露出它的晶粒、晶界、缺陷、夹杂等微观晶体结构，并在OM（光学显微镜）下进行显微摄像得到的图片。
它的放大倍数一般最高达到2000倍。
现在的很多金相也通过SEM（扫描电子显微镜）、TEM（透射电子显微镜）来直接获得。
他们主要用来观察材料的位错（能看到清晰的位错线），放大倍数一般为5000到30000倍。
更精密的仪器是STM（扫描隧道显微镜），它的放大倍数可以达到原子级别，也就是纳米级，主要用来计算材料的晶粒度。
（晶粒度即晶粒的平均尺寸。
）晶体晶体即是内部质点在三维空间呈周期性重复排列的固体。
常见金相组织名词解释
常见金相组织名词解释一一全面的特征描述，想不明白都难奥氏体奥氏体200XT12钢淬火后残A 500 X 20Mh订i滂篠淬火\1+残A+K 400x 定义：碳与合金元素溶解在丫-Fe中的固溶体，仍保持丫-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
铁素体铁素体200X铁緊体500X 轧制电工纯铁铁素体500X退火态定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色， 但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多， 在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
•在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状Acm 线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片*铁碳合金冷却到 Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳 体上或晶界处呈不连续薄片状 珠光体*过共析钢冷却时沿 网状渗碳体200X 粒恥碳体500 X针状渗碳体（魏氏组织）200X网状、粒状、三次渗碳体500X定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
片间距离越小。
常见金相组织名词解释
常见金相组织名词解释常见金相组织名词解释——全面的特征描述，想不明白都难。
奥氏体定义:碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征:奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn 等，则可使奥氏体稳定在室温，如奥氏体钢。
铁素体定义:碳与合金元素溶解在a-Fe中的固溶体特征:亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
渗碳体定义:碳与铁形成的一种化合物特征:渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
, 在液态铁碳合金中，首先单独结晶的渗碳体(一次渗碳体)为块状，角不尖锐，共晶渗碳体呈骨骼状, 过共析钢冷却时沿Acm线析出的碳化物(二次渗碳体)呈网结状，共析渗碳体呈片状, 铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体(三次渗碳体)，在二次渗碳体上或晶界处呈不连续薄片状珠光体定义:铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征:珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小。
, 在A1~650?形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
, 在650~600?形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
最新金属材料常见金相组织的名称和特征
无碳化物贝氏体
板条状铁素体单相组成的组织，也称为铁素体贝氏体
形成温度在贝氏体转变温度区的最上部。板条铁素体之间为富碳奥氏体，富碳奥氏体在随后的冷却过程中也有类似上面的转变。无碳化物贝氏体一般出现在低碳钢中，在硅、铝含量高的钢中也容易形成
马氏体
碳在a-Fe中的过饱和固溶体
板条马氏体：在低、中碳钢及不锈钢中形成，由许多相互平行的板条组成一个板条束，一个奥氏体晶粒可转变成几个板条束（通常3到5个）片状马氏体（针状马氏体）：常见于高、中碳钢及高Ni的Fe-Ni合金中，针叶中有一条缝线将马氏体分为两半，由于方位不同可呈针状或块状，针与针呈120o角排列，高碳马氏体的针叶晶界清楚，细针状马氏体呈布纹状，称为隐晶马氏体
上贝氏体
过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间
过冷奥氏体在中温（约350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶
金相组织必懂几个定义
金相组织必懂几个定义达编制定义：金相/金相组织晶体单晶体多晶体晶粒晶胞晶面晶界晶向金属键金相及金相组织定义所谓“相”就是合金中具有同一化学成分、同一结构和同一原子聚集状态的均匀部分。
不同相之间有明显的界面分开。
合金的性能一般都是由组成合金的各相本身的结构性能和各相的组合情况决定的。
合金中的相结构大致可分为固溶体和化合物两大基本类型。
所谓“金相”就是金属或合金的相结构。
金相是指金属或合金的内部结构，即金属或合金的化学成分以及各种成分在合金内部的物理状态和化学状态。
金相组织是反映金属金相的具体形态，如马氏体，奥氏体，铁素体，珠光体等等。
广义的金相组织是指两种或两种以上的物质在微观状态下的混合状态以及相互作用状况。
金属材料的显微组织直接影响到机械零件的性能和使用寿命，金相分析是控制机械零件内在质量的重要手段。
在新材料，新工艺，新产品的研究开发中，在提高金属制品内在质量的科研中，都离不开金相技术分析。
金相检验（或者说金相分析）是应用金相学方法检查金属材料的宏观和显微组织的工作。
金相学：狭义的金属学，也就是研究合金相图，用肉眼观察，在放大镜和显微镜的帮助下，研究金属和合金的组织和相变的学科。
金属学研究成分、组织结构及其变化，以及加工和热处理工艺等对金属、合金性能的影响和它们之间相互关系的学科。
狭义的金相图片是将金属试样进行切割、镶嵌、磨光、抛光、腐蚀处理后,使金属显露出它的晶粒、晶界、缺陷、夹杂等微观晶体结构，并在OM（光学显微镜）下进行显微摄像得到的图片。
它的放大倍数一般最高达到2000倍。
现在的很多金相也通过SEM（扫描电子显微镜）、TEM（透射电子显微镜）来直接获得。
他们主要用来观察材料的位错（能看到清晰的位错线），放大倍数一般为5000到30000倍。
更精密的仪器是STM（扫描隧道显微镜），它的放大倍数可以达到原子级别，也就是纳米级，主要用来计算材料的晶粒度。
（晶粒度即晶粒的平均尺寸。
）晶体晶体即是内部质点在三维空间呈周期性重复排列的固体。
钢铁金相组织名称、定义及其特征
以铁素体为基体， 基体上分布着均匀 碳化物ห้องสมุดไป่ตู้粒
由铁素体和粒状碳 化物组成 如果奥氏体晶粒比 较粗大，冷却速度 又比较适宜，先共 析相有可能呈针状 （片状）形态与片 状珠光体混合存 在，称为魏氏组织
形成温度在贝氏体转变温度区的最上部。板条铁素体之间为富碳奥氏 体，富碳奥氏体在随后的冷却过程中也有类似上面的转变。无碳化物贝 氏体一般出现在低碳钢中，在硅、铝含量高的钢中也容易形成 板条马氏体：在低、中碳钢及不锈钢中形成，由许多相互平行的板条组 成一个板条束，一个奥氏体晶粒可转变成几个板条束（通常 3 到 5 个） 片状马氏体（针状马氏体）：常见于高、中碳钢及高Ni的Fe-Ni合金中， 针叶中有一条缝线将马氏体分为两半，由于方位不同可呈针状或块状， 针与针呈 120o角排列，高碳马氏体的针叶晶界清楚，细针状马氏体呈布 纹状，称为隐晶马氏体 呈树枝状的奥氏体分布在渗碳体的基体上
它由马氏体在 150~250℃时回火形成。这种组织极易受腐蚀，光学显微 镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似， 只有在高倍电子显微镜下才能看到极细小的碳化物质点
它由马氏体在 350~500℃时中温回火形成。其组织特征是铁素体基体内 分布着极细小的粒状碳化物，针状形态已逐渐消失，但仍隐约可见，碳 化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清 晰分辨两相，可看出碳化物颗粒已明显长大 它由马氏体在 500~650℃时高温回火形成。其组织特征是由等轴状铁素 体和细粒状碳化物构成的复相组织，马氏体片的痕迹已消失，渗碳体的 外形已较清晰，但在光镜下也难分辨，在电镜下可看到的渗碳体颗粒较 大 它由过共析钢经球化退火或马氏体在 650℃~A1温度范围内回火形成。 其特征是碳化物成颗粒状分布在铁素体上 亚共析钢中魏氏组织的铁素体的形态有片状、羽毛状或三角形，粗大铁 素体呈平行或三角形分布。它出现在奥氏体晶界，同时向晶内生长 过共析钢中魏氏组织渗碳体的形态有针状或杆状，它出现在奥氏体晶粒 的内部
教你看金相组织（有定义有特征）
教你看金相组织（有定义有特征）奥氏体: 碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征: 一般是存在于高温下的组织，200-300℃奥氏体开始分解；随加热温度升高晶粒将逐渐长大。
一定温度下，保温时间越长，奥氏体晶粒越粗大。
晶界比较直，呈规则多边形；无磁性，塑性很好，强度较低，具有一定韧性；淬火钢中残余奥氏体分布在马氏体针间的空隙处；过冷奥氏体：在A1温度以下存在且不稳定的、将要发生转变的奥氏体铁素体：碳与合金元素溶解在a-Fe中的固溶体，具有体心立方晶格，溶碳能力极差；特征: 具有良好的韧性和塑性；呈明亮的多边形晶粒组织；存在于较高温度1400℃以上，故称高温铁素体或δ固溶体，用δ表示；亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分（0.77%的含碳量）时，铁素体沿晶粒边界析出。
(共析：两种或以上的新相，从母相中一起析出，而发生的相变)马氏体：碳溶于α-Fe的过饱和的固溶体，体心正方结构；常见的马氏体形态：板条、片状；马氏体形态主要取决于马氏体的形成温度，而形成温度又取决于奥氏体中碳和合金元素的含量；对于碳钢来讲，含碳量增加，板条马氏体数量相对减少，片状马氏体数量相对增加；特征: 具有高强度、高硬度；由奥氏体急速冷却（淬火）形成，它不是一种平衡组织，在加热到80～200℃情况下很容易分解；板条马氏体：在低、中碳钢及不锈钢中形成，由许多成群的、相互平行排列的板条所组成的板条束。
空间形状是扁条状的，一个奥氏体晶粒可转变成几个板条束（通常3到5个）；片状马氏体（针状马氏体）：常见于高、中碳钢及高Ni的Fe-Ni 合金中；当最大尺寸的马氏体片小到光学显微镜无法分辨时，便称为隐晶马氏体。
在生产中正常淬火得到的马氏体，一般都是隐晶马氏体回火马氏体：低温（150～250oC）回火产生的,过饱和程度较低的马氏体和极细的碳化物共同组成的组织。
80～200℃马氏体分解，当钢加热到约80℃时，其内部原子活动能力有所增加，马氏体中的过饱和碳开始逐步以碳化物的形式析出，马氏体中碳的过饱和程度不断降低，从而形成过饱和程度较低的马氏体和极细碳化物的混合组织；渗碳体：碳与铁形成的一种化合物Fe3C；特征: 含碳量为6.67%，具有复杂的斜方晶体结构；硬度很高，脆性极大，韧性、塑性几乎为零；珠光体：铁碳合金中共析反应所形成的铁素体与渗碳体组成的片层相间的机械混合物；特征: 呈现珍珠般的光泽；力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好；片状珠光体：铁素体和渗碳体以薄层形式，交替重叠形成的混合物；根据珠光体片间距的大小不同可以分为：珠光体（片间距450～150nm，形成温度范围A1～650℃，在光学显微镜下能明显分辨出来）索氏体（片间距150～80nm，形成温度范围650～600℃，只有高倍光学显微镜下才分辨出来）屈氏体（片间距80～30nm，形成温度范围600～550℃，只能用电子显微镜才能分辨出来）粒状珠光体：渗碳体以颗粒状形式，存在于铁素体基体上的混合物；粒状珠光体一般是通过球化退火得到的；(球化退火：为了使钢中碳化物球化而进行的退火)上贝氏体：在温度下降到550～350℃范围时，由过饱和针状铁素体和渗碳体形成的混合物，渗碳体在铁素体针间；特征：呈羽毛状，脆性，硬度较高；500倍光学显微镜下基本能够识别清楚。
金相组织介绍
金相组织介绍1、索氏体(martensite)索氏体，是在光学金相显微镜下放大600倍以上才能分辨片层的细珠光体(GB/T 7232标准)。
其实质是一种珠光体，是钢的高温转变产物，是片层的铁素体与渗碳体的双相混合组织，其层片间距较小（30～80nm），碳在铁素体中已无过饱和度，是一种平衡组织。
回火索氏体(tempered martensite)是马氏体于回火时形成的，在在光学金相显微镜下放大500~600倍以上才能分辨出来，其为铁素体基体内分布着碳化物（包括渗碳体）球粒的复合组织。
回火索氏体是马氏体的一种回火组织，是铁素体与粒状碳化物的混合物。
此时的铁素体已基本无碳的过饱和度，碳化物也为稳定型碳化物。
常温下是一种平衡组织。
2、珠光体珠光体是奥氏体(奥氏体是碳溶解在γ－Fe中的间隙固溶体)发生共析转变所形成的铁素体与渗碳体的共析体。
其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物，也称片状珠光体。
用符号P表示，含碳量为ωc＝0.77％。
在珠光体中铁素体占88%,渗碳体占12%,由于铁素体的数量大大多于渗碳体,所以铁素体层片要比渗碳体厚得多。
在球化退火条件下,珠光体中的渗碳休也可呈粒状,这样的珠光体称为粒状珠光体。
珠光体的性能介于铁素体和渗碳体之间,强韧性较好。
其抗拉强度为750 ~900MPa,180 ~280HBS,伸长率为20 ~25%,冲击功为24 ~32J.力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好σb=770MPa,180HBS,δ=20%~35%,AKU=24~32J)。
经2-4%硝酸酒精溶液浸蚀后,在不同放大倍数的显微镜下可以观察到不同特征的珠光体组织.当放大倍数较高时可以清晰地看到珠光体中平行排列分布的宽条铁素体和窄条渗碳体;当放大倍数较低时,珠光体中的渗碳体只能看到一条黑线;而当放大倍数继续降低或珠光体变细时,珠光体的层片状结构就不能分辨了,此时珠光体呈黑色的一团.3、铁素体(ferrite，缩写：FN)铁素体，即α-Fe和以它为基础的固溶体，具有体心立方点阵。
常见金相组织及其特点
常见金相组织2010-03-11 13:35奥氏体[编辑本段]奥氏体英文名称：austenite晶体结构：面心立方（fcc）字母代号：A、γ定义：碳在γ－Fe中形成的间隙固溶体微观表述：γ－Fe为面心立方晶体，其最大空隙为0.51×10－8cm，略小于碳原子半径，因而它的溶碳能力比α－Fe大，在1148℃时，γ－Fe最大溶碳量为2.11％，随着温度下降，溶碳能力逐渐减小，在727℃时其溶碳量为0.77％。
性能特点：奥氏体是一种塑性很好，强度较低的固溶体，具有一定韧性。
不具有铁磁性。
因此，分辨奥氏体不锈钢刀具(常见的18－8型不锈钢）的方法之一就是用磁铁来看刀具是否具有磁性。
古代铁匠打铁时烧红的铁块既处于奥氏体状态。
另外，奥氏体因为是面心立方，四面体间隙较大，可以容纳更多的碳。
钢中的奥氏体特性：磁性：具有顺磁性，故可作为无磁钢。
比容：在钢的各种组织中，奥氏体的比容最小。
膨胀：奥氏体的线膨胀系数比铁素体和渗碳体的平均线膨胀系数高出约一倍。
故也可被用来制作要求膨胀灵敏的元件。
导热性：除渗碳体外，奥氏体的导热性最差。
为避免热应力引起的工件变形，不可采用过大的加热速度加热。
力学性能：具有较高的塑性、低的屈服强度，容易塑性变形加工成型。
可作为高温用钢。
铁素体铁素体(ferrite，缩写：FN)即α-Fe和以它为基础的固溶体，具有体心立方点阵。
亚共析成分的奥氏体通过先共析析出形成铁素体。
这部分铁素体称为先共析铁素体或组织上自由的铁素体。
随形成条件不同，先共析铁素体具有不同形态，如等轴形、沿晶形、纺锤形、锯齿形和针状等。
铁素体还是珠光体组织的基体。
在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；铁素体的成分和组织对钢的工艺性能有重要影响，在某些场合下对钢的使用性能也有影响。
纯铁在912℃以下为具有体心立方晶格（注1）的α-Fe。
碳溶于α-Fe中的间隙固溶体称为铁素体，以符号F表示。
由于α-Fe是体心立方晶格结构，它的晶格间隙很小，因而溶碳能力极差，在727℃时溶碳量最大，可达0.0218％,随着温度的下降溶碳量逐渐减小，在600℃时溶碳量约为0.0057％，在室温时溶碳量几乎等于零。
各种金相组织的定义与特征.docx
金相组织的定义与特征本文主要介绍金属材料常见金相组织的名称和特征及相关检验仪器设备的技术参数配置要求。
用途：6XCP无限远倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。
符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。
6XC倒置金相显微镜配置无限远长工作距离平场消色差物镜、大视野目镜，内置偏光观察装置从而使图像更清晰、衬度更好。
.6XC倒置金相显微镜主要用于鉴别和分析金相组织及表面形态,金属内部结构组织的显微观察，6XC倒置金相显微镜广泛应用于铸造、冶炼、热处理的研究，原材料的检验或材料处理后的分析等.本系列仪器也是高等院校进行教学，实验室，工厂质量鉴定,金属学、矿物学、精密工程学研究的重要仪器。
成像系统简介：6XCP电脑型倒置金相显微镜通过光电转换与计算机，数码相机以及电视机等设备结合在一起，不仅可以在目镜上观察，还能在显示屏幕上观察实时动态图像，还可在计算机，数码相机上将所需要的图片进行编辑、保存和打印。
性能特点：对于外形不规则或较大的试样也可进行显微镜观察。
配置大视野目镜和无限远长工作距离平场消色差物镜，视场大而清晰。
特有的防振，防霉系统大视野目镜放大倍数(X) 视场(mm)10X Φ22无限远长工作距离平场消色差物镜放大倍数（X）数值孔径工作距离（mm）PL L10X 0.25 20.2PL L20X 0.40 8.80PL L50X 0.70 3.68PL L100X(干式Dry) 0.85 0.40光学放大倍数100X,200X,500X,1000X系统参考放大倍数100X-3000X目镜筒45˚倾斜,瞳距调节范围53~75mm.载物台机械移动载物台，外形尺寸：242mmX200mm圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф12mm.载物台移动范围 30mm*30mm照明系统落射照明器，6V/30W卤素灯，220V（50Hz）亮度可调内置视场光阑、孔径光阑与拉板式起偏器6XC倒置金相显微镜选配件：目镜：分划目镜10X（Φ22mm）明场物镜物镜：5X ，40X，60X， 80X 100X（油Oil）金相分析软件(GM-JX2000) 二维图像测量软件(GM-2000M)金属材料常见金相组织的名称和特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以铁素体为基体，基体上分布着均匀碳化物颗粒
它由马氏体在500~650℃时高温回火形成。其组织特征是由等轴状铁素体和细粒状碳化物构成的复相组织，马氏体片的痕迹已消失，渗碳体的外形已较清晰，但在光镜下也难分辨，在电镜下可看到的渗碳体颗粒较大
粒状珠光体
由铁素体和粒状碳化物组成
它由过共析钢经球化退火或马氏体在650℃~A1温度范围内回火形成。其特征是碳化物成颗粒状分布在铁素体上
下贝氏体
同上，但渗碳体在铁素体针内
过冷奥氏体在350℃~Ms的转变产物。其典型形态是双凸透镜状含过饱和碳的铁素体，并在其内分布着单方向排列的碳化物小薄片；在晶内呈针状，针叶不交叉，但可交接。与回火马氏体不同，马氏体有层次之分，下贝氏体则颜色一致，下贝氏体的碳化物质点比回火马氏体粗，易受侵蚀变黑，回火马氏体颜色较浅，不易受侵蚀。高碳高合金钢的碳化物分散度比低碳低合金钢高，针叶比低碳低合金钢细
钢铁金相组织名称、定义及其特征
名称
定义
特征
奥氏体
碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格
晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体针间的空隙处
铁素体
碳与合金元素溶解在a-Fe中的固溶体
亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出
珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小
在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体
在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体
粒状贝氏体
大块状或条状的铁素体内分布着众多小岛的复相组织
过冷奥氏体在贝氏体转变温度区的最上部的转变产物。刚形成时是由条状铁素体合并而成的块状铁素体和小岛状富碳奥氏体组成，富碳奥氏体在随后的冷却过程中，可能全部保留成为残余奥氏体；也可能部分或全部分解为铁素体和渗碳体的混合物（珠光体或贝氏体）；最可能部分转变为马氏体，部分保留下来而形成两相混合物，称为M-A组织
魏氏组织
如果奥氏体晶粒比较粗大，冷却速度又比较适宜，先共析相有可能呈针状（片状）形态与片状珠光体混合存在，称为魏氏组织
亚共析钢中魏氏组织的铁素体的形态有片状、羽毛状或三角形，粗大铁素体呈平行或三角形分布。它出现在奥氏体晶界，同时向晶内生长
过共析钢中魏氏组织渗碳体的形态有针状或杆状，它出现在奥氏体晶粒的内部
无碳化物贝氏体
板条状铁素体单相组成的组织，也称为铁素体贝氏体
形成温度在贝氏体转变温度区的最上部。板条铁素体之间为富碳奥氏体，富碳奥氏体在随后的冷却过程中也有类似上面的转变。无碳化物贝氏体一般出现在低碳钢中，在硅、铝含量高的钢中也容易形成
马氏体
碳在a-Fe中的过饱和固溶体
板条马氏体：在低、中碳钢及不锈钢中形成，由许多相互平行的板条组成一个板条束，一个奥氏体晶粒可转变成几个板条束（通常3到5个）
在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体
上贝氏体
过饱和针状铁素体和渗碳体的混合物，渗碳体在铁素体针间
过冷奥氏体在中温（约350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶
它由马氏体在150~250℃时回火形成。这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点
回火在350~500℃时中温回火形成。其组织特征是铁素体基体内分布着极细小的粒状碳化物，针状形态已逐渐消失，但仍隐约可见，碳化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清晰分辨两相，可看出碳化物颗粒已明显长大
片状马氏体（针状马氏体）：常见于高、中碳钢及高Ni的Fe-Ni合金中，针叶中有一条缝线将马氏体分为两半，由于方位不同可呈针状或块状，针与针呈120o角排列，高碳马氏体的针叶晶界清楚，细针状马氏体呈布纹状，称为隐晶马氏体
莱氏体
奥氏体与渗碳体的共晶混合物
呈树枝状的奥氏体分布在渗碳体的基体上
回火马氏体
马氏体分解得到极细的过渡型碳化物与过饱和（含碳较低）的a-相混合组织
渗碳体
碳与铁形成的一种化合物
在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状
过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状
铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状
珠光体
铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物
