华为交换机配置命令详解
华为路由器交换机配置命令大全
华为路由器交换机配置命令大全华为路由器交换机配置大全本文提供XXX路由器交换机的配置命令，包括计算机命令和交换机命令。
一、计算机命令以下是一些常用的计算机命令：shutdown-hnow；关机init 0；关机logout；用户注销login；用户登录ifconfig；显示IP地址ifconfig eth0 netmask；设置IP地址ifconfig eht0 netmask down；禁用IP地址route add 0.0.0.0 gw；设置网关route del 0.0.0.0 gw；删除网关route add default gw；设置网关route del default gw；删除网关route；显示网关ping；发ECHO包；远程登录二、XXX路由器交换机配置命令以下是一些常用的XXX路由器交换机配置命令：Quidway]dis cur；显示当前配置Quidway]display n；显示当前配置Quidway]display interfaces；显示接口信息Quidway]display vlan；显示vlan信息Quidway]display n；显示版本信息Quidway]super password；修改特权用户密码Quidway]sysname；交换机命名Quidway]XXX；进入接口视图Quidway]interface vlan x；进入接口视图Quidway-Vlan-interface x]ip address 10.65.1.1 255.255.0.0；配置VLAN的IP地址Quidway]Ip route-static 0.0.0.0 0.0.0.0 10.65.1.2；静态路由＝网关Quidway]rip；rip协议Quidway]local-user ftpQuidway]user-interface vty 0 4；进入虚拟终端S3026-ui-vty0-4]n-mode password；设置口令模式首先，这篇文章需要进行重新排版和编辑，以便更清晰地传达信息。
华为交换机配置命令大全
华为交换机配置命令大全华为交换机是一种高性能、高可靠的数据通信设备，广泛应用于各种网络环境中。
为了更好地使用华为交换机，我们需要了解一些基本的配置命令。
本文将为大家详细介绍华为交换机的配置命令大全，帮助大家更好地了解和使用华为交换机。
1. 登录华为交换机。
首先，我们需要登录华为交换机进行配置。
一般来说，我们可以通过串口、Telnet或SSH方式登录交换机。
以SSH方式登录为例，我们可以使用以下命令：```shell。
ssh -l username 192.168.1.1。
```。
其中，username为登录用户名，192.168.1.1为交换机的IP地址。
登录成功后，我们需要输入密码进行验证。
2. 查看交换机当前配置。
在登录成功后，我们可以使用以下命令查看交换机的当前配置信息：```shell。
display current-configuration。
```。
这条命令可以显示出交换机当前的全部配置信息，包括接口配置、VLAN配置、路由配置等。
3. 配置交换机接口。
接下来，我们可以对交换机的接口进行配置。
比如，我们可以通过以下命令配置一个VLAN接口：```shell。
interface Vlanif1。
ip address 192.168.1.1 255.255.255.0。
```。
这条命令将为VLAN接口Vlanif1配置IP地址为192.168.1.1，子网掩码为255.255.255.0。
4. 配置交换机VLAN。
除了配置接口，我们还可以对交换机的VLAN进行配置。
比如，我们可以使用以下命令创建一个VLAN：```shell。
vlan 10。
```。
这条命令将创建一个VLAN ID为10的VLAN。
5. 配置交换机路由。
在需要进行路由配置时，我们可以使用以下命令添加静态路由：```shell。
ip route-static 0.0.0.0 0.0.0.0 192.168.1.254。
```。

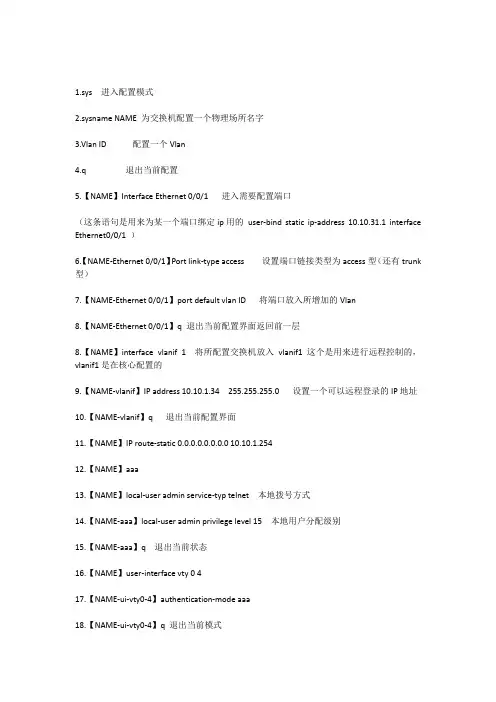

华为交换机配置步骤与一般简单命令注释
1.sys 进入配置模式2.sysname NAME 为交换机配置一个物理场所名字3.Vlan ID 配置一个Vlan4.q 退出当前配置5.【NAME】Interface Ethernet 0/0/1 进入需要配置端口（这条语句是用来为某一个端口绑定ip用的user-bind static ip-address 10.10.31.1 interface Ethernet0/0/1 ）6.【NAME-Ethernet 0/0/1】Port link-type access 设置端口链接类型为access型（还有trunk 型）7.【NAME-Ethernet 0/0/1】port default vlan ID 将端口放入所增加的Vlan8.【NAME-Ethernet 0/0/1】q 退出当前配置界面返回前一层8.【NAME】interface vlanif 1 将所配置交换机放入vlanif1 这个是用来进行远程控制的，vlanif1是在核心配置的9.【NAME-vlanif】IP address 10.10.1.34 255.255.255.0 设置一个可以远程登录的IP地址10.【NAME-vlanif】q 退出当前配置界面11.【NAME】IP route-static 0.0.0.0.0.0.0.0 10.10.1.25412.【NAME】aaa13.【NAME】local-user admin service-typ telnet 本地拨号方式14.【NAME-aaa】local-user admin privilege level 15 本地用户分配级别15.【NAME-aaa】q 退出当前状态16.【NAME】user-interface vty 0 417.【NAME-ui-vty0-4】authentication-mode aaa18.【NAME-ui-vty0-4】q 退出当前模式19.【NAME】interface GigabitEthenet 0/0/1 进入G比特网络端口20.【NAME-GigabitEthenet 0/0/1】port link-type trunk21.【NAME-GigabitEthenet 0/0/1】port trunk allow-pass vlan all （或者2to4999）让你想让通过的vlan通过22.<NAME>save 保存所做的设置23.<NAME> q 退出界面。
华为路由器交换机常用命令
华为路由器交换机常用命令一、设备管理命令1.登录管理命令- ssh [ip地质] -p [端口号]：通过SSH协议登录设备。
- telnet [ip地质]：通过Telnet协议登录设备。
- logout：退出设备。
2.用户管理命令- display current-configuration：显示当前设备配置信息。
- save：保存当前配置。
- undo save：取消保存的配置。
- super：切换到超级用户模式。
- user-interface console 0：配置控制台终端的参数。
- user-interface vty 0 4：配置远程登录终端的参数。
3.设备操作命令- reboot：重启设备。
- reset saved-configuration：恢复出厂配置。
- display version：显示设备的硬件和软件版本信息。
- display device：显示设备的基本信息。
- display interface[接口名称]：显示指定接口信息。
- display ip routing-table：显示IP路由表信息。
二、网络配置命令1.IP配置命令- interface [接口名称]：进入指定接口。
- ip address [IP地质] [子网掩码]：配置接口IP地质。
- undo ip address：取消接口IP地质配置。
- ip route-static [目标网络] [子网掩码] [下一跳地质]：配置静态路由。
- undo ip route-static [目标网络] [子网掩码] [下一跳地质]：取消静态路由配置。
2.VLAN配置命令- vlan [VLAN ID]：创建指定VLAN。
- quit：退出VLAN配置模式。
- interface vlan [VLAN ID]：进入指定VLAN接口。
- ip address [IP地质] [子网掩码]：为VLAN接口配置IP地质。

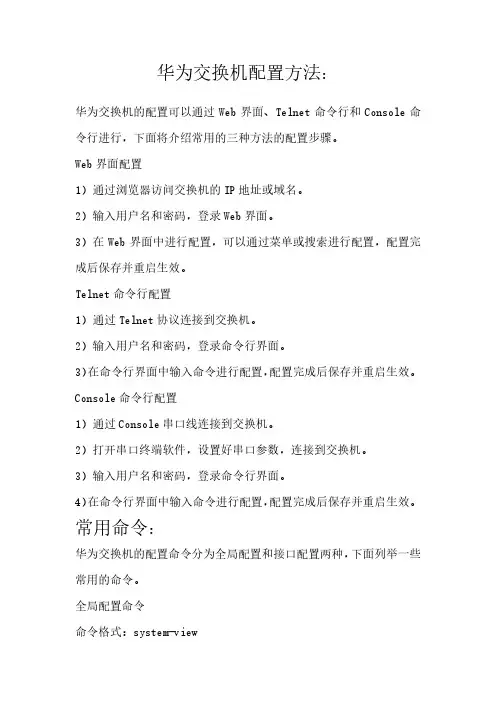

华为交换机配置及常用命令
华为交换机配置方法：华为交换机的配置可以通过Web界面、Telnet命令行和Console命令行进行，下面将介绍常用的三种方法的配置步骤。
Web界面配置1）通过浏览器访问交换机的IP地址或域名。
2）输入用户名和密码，登录Web界面。
3）在Web界面中进行配置，可以通过菜单或搜索进行配置，配置完成后保存并重启生效。
Telnet命令行配置1）通过Telnet协议连接到交换机。
2）输入用户名和密码，登录命令行界面。
3）在命令行界面中输入命令进行配置，配置完成后保存并重启生效。
Console命令行配置1）通过Console串口线连接到交换机。
2）打开串口终端软件，设置好串口参数，连接到交换机。
3）输入用户名和密码，登录命令行界面。
4）在命令行界面中输入命令进行配置，配置完成后保存并重启生效。
常用命令：华为交换机的配置命令分为全局配置和接口配置两种，下面列举一些常用的命令。
全局配置命令命令格式：system-view说明：进入系统视图，进行全局配置。
接口配置命令命令格式：interface 接口类型接口编号说明：进入接口视图，进行接口配置。
VLAN配置命令命令格式：vlan vlan-id说明：创建VLAN。
VLAN接口配置命令命令格式：interface Vlan vlan-id说明：进入VLAN接口视图，进行VLAN接口配置。
静态路由配置命令命令格式：ip route-static 目的网络地址目的网络掩码下一跳地址说明：配置静态路由。
ACL配置命令命令格式：acl number rule-id rule说明：配置ACL。
QoS配置命令命令格式：qos car { inbound | outbound } cir cir-value [ cbs cbs-value ]说明：配置CAR（流量控制）。
STP配置命令命令格式：stp mode stp-mode说明：配置STP（生成树协议）。
以上仅是一些常用命令的示例，具体配置命令还需要根据实际情况进行调整和修改。
华为交换机配置命令超详解
H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、配置静态路由11、配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :reset save ；reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
华为交换机基本配置命令
华为交换机基本配置命令华为交换机基本配置命令一、单交换机VLAN划分以下是单交换机VLAN划分的基本命令：system：进入系统视图。
system-view：进入系统视图。
quit：退出系统视图。
undovlan20：删除vlan20.XXX：交换机命名。
dispvlan：显示vlan。
vlan20：创建vlan（也可进入vlan20）。
porte1/0/1toe1/0/5：把端口1-5放入VLAN20中。
对于5700系列交换机，单个端口放入VLAN的命令如下：XXX]intg0/0/1XXX]portlink-type access（注：接口类型access，hybrid、trunk）XXX]portdefaultvlan10而批量端口放入VLAN的命令如下：XXX]port-group1XXX-port-group-1]group-XXXXXX-port-group-1]porthybriduntaggedvlan3如果需要删除group（组）vlan200内的15端口，可以使用以下命令：XXX]intg0/0/15XXX-XXX]XXX通过group端口限速设置的命令如下：XXX]Port-group2XXX]group-memberg0/0/2tog0/0/23XXX]qoslroutboundcir2000cbs要显示vlan里的端口20，可以使用以下命令：dispvlan20如果需要进入端口24，可以使用以下命令：inte1/0/24要删除当前VLAN端口10，可以使用以下命令：XXX如果需要显示当前配置，可以使用以下命令：dispcurr如果需要保存配置，可以使用以下命令：save如果需要通过关闭日志信息命令改变DS模块来实现关闭配置后的确认信息显示，可以使用以下命令：info-XXXoff如果需要通过打开日志信息命令改变DS模块来实现打开配置后的确认信息显示，可以使用以下命令：info-XXX二、配置交换机支持XXX以下是配置交换机支持XXX的基本命令：system：进入系统视图。
华为交换机常用配置命令
华为交换机基本配置命令一、单交换机VLAN划分命令命令解释system 进入系统视图system-view 进入系统视图quit 退到系统视图undo vlan 20 删除vlan 20sysname 交换机命名disp vlan 显示vlanvlan 20 创建vlan(也可进入vlan 20)port e1/0/1 to e1/0/5 把端口1-5放入VLAN 20 中disp vlan 20 显示vlan里的端口20int e1/0/24 进入端口24port access vlan 20 把当前端口放入vlan 20undo port e1/0/10 表示删除当前VLAN端口10disp curr 显示当前配置二、配置交换机支持TELNETsystem 进入系统视图sysname 交换机命名int vlan 1 进入VLAN 1ip address 192.168.3.100 255.255.255.0 配置IP地址user-int vty 0 4 进入虚拟终端authentication-mode password (aut password) 设置口令模式set authentication password simple 222 (set aut pass sim 222) 设置口令user privilege level 3(use priv lev 3) 配置用户级别disp current-configuration （disp cur) 查看当前配置disp ip int 查看交换机VLAN IP配置删除配置必须退到用户模式reset saved-configuration(reset saved) 删除配置reboot 重启交换机三、跨交换机VLAN的通讯在sw1上：vlan 10 建立VLAN 10int e1/0/5 进入端口5port access vlan 10 把端口5加入vlan 10vlan 20 建立VLAN 20int e1/0/15 进入端口15port access vlan 20 把端口15加入VLAN 20int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all 同上在SW2上:vlan 10 建立VLAN 10int e1/0/20 进入端口20port access vlan 10 把端口20放入VLAN 10int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN使用disp int e1/0/24 查看端口24是否为TRUNKundo port trunk permit vlan all 删除该句四、路由的配置命令system 进入系统模式sysname 命名int e1/0 进入端口ip address 192.168.3.100 255.255.255.0 设置IPundo shutdown 打开端口disp ip int e1/0 查看IP接口情况disp ip int brief 查看IP接口情况user-int vty 0 4 进入口令模式authentication-mode password(auth pass) 进入口令模式set authentication password simple 222 37 设置口令user privilege level 3 进入3级特权save 保存配置reset saved-configuration 删除配置（用户模式下运行）undo shutdown 配置远程登陆密码int e1/4ip route 192.168.3.0(目标网段） 255.255.255.0 192.168.12.1（下一跳：下一路由器的接口）静态路由ip route 0.0.0.0 0.0.0.0 192.168.12.1 默认路由disp ip rout 显示路由列表sw1(三层交换机）:int vlan 10 创建虚拟接口VLAN 10ip address 192.168.10.254 255.255.255.0 设置虚拟接口VLAN 10的地址int vlan 20 创建虚拟接口VLAN 20ip address 192.168.20.254 255.255.255.0 设置虚拟接口IP VLAN 20的地址注意：vlan 10里的计算机的网关设为 192.168.10.254vlan 20里的计算机的网关设为 192.168.20.254[S9306-GigabitEthernet2/0/42]dis this#interface GigabitEthernet2/0/42 原先的为trunk，port link-type trunkport trunk allow-pass vlan 2 to 4094Duplex {auto/half/full}Speed {auto/10/100/1000}#interface GigabitEthernet2/0/42 现在改为accessundo port trunk allow-pass vlan allport trunk allow-pass vlan 1port link-type accessport default vlan 10Stp enableStp priority 4096Stp root {primary/secondary}华为路由器交换机配置命令：路由器命令[Quidway]displayversion;显示版本信息[Quidway]displaycurrent-configuration;显示当前配置[Quidway]displayinterfaces;显示接口信息[Quidway]displayiproute;显示路由信息[Quidway]sysnameaabbcc;更改主机名[Quidway]superpasswrod123456;设置口令[Quidway]interfaceserial0;进入接口[Quidway-serial0]ipaddress;配置端口IP地址[Quidway-serial0]undoshutdown;激活端口配置ospf[S9300-A] router id 1.1.1.1[S9300-A] ospf 100[S9300-A-ospf-100] area 0[S9300-A-ospf-100-area-0.0.0.0] network 192.168.0.0 0.0.0.255 [S9300-A-ospf-100-area-0.0.0.0] quit[S9300-A-ospf-1] area 1[S9300-A-ospf-100-area-0.0.0.1] network 192.168.1.0 0.0.0.255 [S9300-A-ospf-100-area-0.0.0.1] quit[S9300-A-ospf-1] quit。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
[DeviceA] interface ethernet 1/0/1 # 将以太网端口Ethernet1/0/1加入业务环回组。
[DeviceA-Ethernet1/0/1] undo stp[DeviceA-Ethernet1/0/1] port link-aggregation group 16、端口镜像[Quidway]monitor-port <interface_type interface_num> ；指定镜像端口[Quidway]port mirror <interface_type interface_num> ；指定被镜像端口[Quidway]port mirror int_list observing-port int_type int_num ；指定镜像和被镜像7、VLAN配置[Quidway]vlan 3 ；创建VLAN[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 ；在VLAN中增加端口配置基于access的VLAN[Quidway-Ethernet0/2]port access vlan 3 ；当前端口加入到VLAN注意：缺省情况下，端口的链路类型为Access类型，所有Access端口均属于且只属于VLAN1配置基于trunk的VLAN[Quidway-Ethernet0/2]port link-type trunk ；设置当前端口为trunk[Quidway-Ethernet0/2]port trunk permit vlan {ID|All} ；设trunk允许的VLAN注意：所有端口缺省情况下都是允许VLAN1的报文通过的[Quidway-Ethernet0/2]port trunk pvid vlan 3 ；设置trunk端口的PVID配置基于Hybrid端口的VLAN[Quidway-Ethernet0/2]port link-type hybrid ;配置端口的链路类型为Hybrid类型[Quidway-Ethernet0/2]port hybrid vlan vlan-id-list { tagged | untagged } ;允许指定的VLAN通过当前Hybrid端口注意：缺省情况下，所有Hybrid端口只允许VLAN1通过[Quidway-Ethernet0/2]port hybrid pvid vlan vlan-id ;设置Hybrid端口的缺省VLAN注意：缺省情况下，Hybrid端口的缺省VLAN为VLAN1VLAN描述[Quidway]description string ；指定VLAN描述字符[Quidway]description ；删除VLAN描述字符[Quidway]display vlan [vlan_id] ；查看VLAN设置私有VLAN配置[SwitchA-vlanx]isolate-user-vlan enable ；设置主vlan[SwitchA]Isolate-user-vlan <x> secondary <list> ；设置主vlan包括的子vlan [Quidway-Ethernet0/2]port hybrid pvid vlan <id> ；设置vlan的pvid[Quidway-Ethernet0/2]port hybrid pvid ；删除vlan的pvid[Quidway-Ethernet0/2]port hybrid vlan vlan_id_list untagged ；设置无标识的vlan如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。
所以设置PVID为所属vlan id, 设置可以互通的vlan为untagged.8、STP配置[Quidway]stp {enable|disable} ；设置生成树,默认关闭[Quidway]stp mode rstp ；设置生成树模式为rstp[Quidway]stp priority 4096 ；设置交换机的优先级[Quidway]stp root {primary|secondary} ；设置为根或根的备份[Quidway-Ethernet0/1]stp cost 200 ；设置交换机端口的花费MSTP配置：# 配置MST域名为info，MSTP修订级别为1，VLAN映射关系为VLAN2～VLAN10映射到生成树实例1上，VLAN20～VLAN30映射生成树实例2上。
<Sysname> system-view[Sysname] stp region-configuration[Sysname-mst-region] region-name info[Sysname-mst-region] instance 1 vlan 2 to 10[Sysname-mst-region] instance 2 vlan 20 to 30[Sysname-mst-region] revision-level 1[Sysname-mst-region] active region-configuration9、MAC地址表的操作在系统视图下添加MAC地址表项[Quidway]mac-address { static | dynamic | blackhole } mac-address interface interface-type interface-number vlan vlan-id ；添加MAC地址表项在添加MAC地址表项时，命令中interface参数指定的端口必须属于vlan参数指定的VLAN，否则将添加失败。
如果vlan参数指定的VLAN是动态VLAN，在添加静态MAC地址之后，会自动变为静态VLAN。
在以太网端口视图下添加MAC地址表项[Quidway-Ethernet0/2]mac-address { static | dynamic | blackhole } mac-address vlan vlan-id在添加MAC地址表项时，当前的端口必须属于命令中vlan参数指定的VLAN，否则将添加失败；如果vlan参数指定的VLAN是动态VLAN，在添加静态MAC地址之后，会自动变为静态VLAN。
[Quidway]mac-address timer { aging age | no-aging } ；设置MAC地址表项的老化时间注意：缺省情况下，MAC地址表项的老化时间为300秒，使用参数no-aging时表示不对MAC地址表项进行老化。
MAC地址老化时间的配置对所有端口都生效，但地址老化功能只对动态的（学习到的或者用户配置可老化的）MAC 地址表项起作用。
[Quidway-Ethernet0/2]mac-address max-mac-count count ；设置端口最多可以学习到的MAC地址数量注意：缺省情况下，没有配置对端口学习MAC地址数量的限制。
反之，如果端口启动了MAC地址认证和端口安全功能，则不能配置该端口的最大MAC地址学习个数。
