•燃气工程技术手册 •第二分册 居民、工商业及市 政中压部分
•2.5 高层民用建筑燃气管道设计 •2.5.1 定义和分类 •2.5.2 高层户内立管设计 •2.5.3 高层立管固定支架及补偿器的设置 •2.5.4 经验值 •2.5.5 沉降量补偿 •2.6 暗埋燃气管道 •2.7 楼梯间敷设燃气管道的要求和做法 •2.8 壁挂炉设计要求 •2.8.1 规范要求 •2.8.2 壁挂炉配套燃气管道设计 •第3章 工、商业用户燃气工程施工图设计 •3.1 设计需搜集的基础资料 •3.2 现场踏勘需了解的基本情况 •3.3 燃气管道设计要点 •3.3.1 燃气管道、管件的安装要求
设定温度设定型;机械式+压力设定温度补偿;智能压力温度补偿型。 选取时应该根据管道公称压力、气体最高压力、气体工作范围温度、 流量范围、环境条件等选择合适的流量及型号规格。
一般气体腰轮流量计的测量范围40~650m3/h,但考虑到实际安装 要求,在工商用户的燃气设备的用气负荷最大流量在大于16m3/h小于 300m3/h的范围时,宜优先选用气体腰轮流量计。
1.3 阀门 根据《城镇燃气设计规范》GB 50028规定,燃气引入管、调压器
前、采用球阀。
阀门的选用详见《燃气管道工程技术手册 第一分册》。球阀公称直 径>DN100选择固定球,应水平安装;球阀公称直径≤DN100应选择浮 动球,可水平或垂直安装。
PPT文档演模板
燃气工程技术手册第二部分
•燃气工程技术手册 •第二分册 居民、工商业及市 政中压部分
埋地钢制阀门,要求出厂整体环氧粉末涂层加强级防腐、现场制作 环氧煤沥青特加强级防腐,符合《埋地钢质管道环氧煤沥青防腐层技 术标准》SY/T 0447的要求。

聚乙烯燃气管道工程技术规1

聚乙烯燃气管道工程技术规1

一、引言聚乙烯燃气管道是一种广泛应用于燃气输送的管道材料,具有优异的性能和可靠的使用寿命。

为了确保聚乙烯燃气管道工程的安全性和可靠性,制定一系列的技术规范是必要的。

本文将从设计、施工、材料选择等多个方面介绍聚乙烯燃气管道工程的技术规范。

二、设计规范1.设计工作内容根据燃气管道的输送要求和使用环境,进行管道布局设计、弯头、支架、固定、连接、检查井、阀门、监测等设备的设计。

2.管道设计要求根据燃气管道所需的流量、压力、温度和管道长度等参数,确定管道的直径、壁厚、材料,同时考虑管道的弯曲半径和施工工艺等因素。

3.安全设计要求考虑到燃气的易燃性和爆炸性,在设计过程中要充分考虑安全因素,采取相应的措施来保证人员和设备的安全。

三、施工规范1.施工组织制定完善的施工组织方案,合理安排施工人员和设备,确保施工进度和质量。

2.施工工艺确定管道施工的具体工艺流程,包括挖掘、敷设、连接、固定、试压等环节的方法和步骤。

3.质量控制设立专门的质量控制岗位,对施工过程中的关键节点进行监督和检查,确保施工质量符合要求。

四、材料选择1.管材选择根据燃气管道的使用条件和环境,选择具有耐化学腐蚀性、抗冲击性能、耐老化性能的聚乙烯管材。

2.阀门和连接件选择合理选择阀门和连接件的材质和型号,以保证其在燃气管道中的密封性和可靠性。

3.涂层选择为了减少管道的磨损和腐蚀,可以在管道外表面进行涂层处理,选择适合的涂层材料和涂层工艺。

五、运行与维护规范1.运行管理制定燃气管道的运行管理制度,定期进行巡检、维护和保养,确保管道的正常运行。

2.事故应急处理指定专门的紧急事故应急小组,制定应急预案,定期开展事故演练,确保能够及时有效地处理燃气管道事故。

3.维护保养根据燃气管道的使用寿命和老化情况,制定定期维护保养计划,进行管道的清洁、检修等工作。

六、技术审查1.设计文件审查对燃气管道工程的设计文件进行审查,检查设计是否符合相关技术规范和安全标准。

2.施工方案审查审查施工方案是否合理、可行,是否存在安全隐患和施工缺陷。

燃气工程技术手册

燃气工程技术手册

燃气工程技术手册燃气是一种广泛应用于工业、家居以及其他领域的能源形式。

为了确保燃气的安全和有效利用,燃气工程技术手册成为了必备的参考工具。

本手册将系统介绍燃气工程技术的基本知识、操作规程以及常见问题的解决方法。

Ⅰ. 燃气工程概述1. 燃气的定义和特性1.1 燃气的概念1.2 燃气的特性和分类1.3 燃气的应用领域2. 燃气工程的重要性2.1 燃气工程在能源领域的地位2.2 燃气工程对社会经济的贡献2.3 燃气工程的发展趋势Ⅱ. 燃气工程设计1. 设计原则和标准1.1 燃气工程设计的基本原则1.2 相关的设计标准和规范2. 燃气管道系统设计2.1 燃气管道的选择和布置 2.2 管道系统的安全设计要求2.3 管道系统的维护和管理3. 燃气设备的选择和配置3.1 燃气设备的分类和特点 3.2 燃气设备的选择原则3.3 燃气设备的布置和配置Ⅲ. 燃气工程施工与安装1. 施工准备工作1.1 工程前的准备工作1.2 施工组织和协调2. 燃气管道的施工与安装2.1 管道施工过程控制2.2 管道安装与连接技术2.3 管道验收与试运行3. 燃气设备的安装与调试3.1 燃气设备的安装要求3.2 燃气设备的调试程序3.3 燃气设备的安全使用说明Ⅳ. 燃气工程维护与运维1. 巡检与维护1.1 燃气管道巡检要点1.2 燃气设备维护和保养2. 故障排除与应急处理2.1 常见故障类型及处理方式2.2 燃气泄漏的应急处理步骤3. 安全管理与风险防控3.1 燃气工程安全管理制度 3.2 建立风险防控体系Ⅴ. 燃气工程技术创新1. 新型燃气设备和新技术应用 1.1 燃气热泵技术1.2 智能化燃气控制系统2. 燃气工程可持续发展2.1 燃气工程与清洁能源的结合2.2 节能减排在燃气工程中的实践本手册的编写目的在于提供一份全面的燃气工程技术参考,以指导工程师、技术人员以及相关从业人员在燃气工程实践中的规范操作和正确决策。

它的目标是确保燃气的安全、高效使用,促进燃气工程的可持续发展。

CPECC燃气管道工程技术手册【2014修订a1】_图文(精)

CPECC燃气管道工程技术手册【2014修订a1】_图文(精)

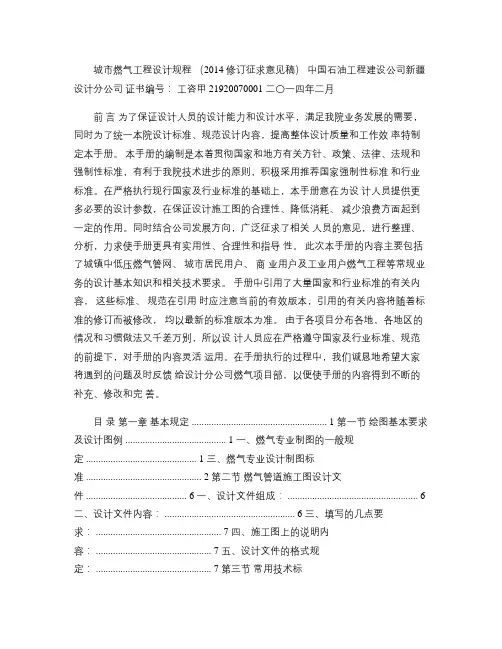

城市燃气工程设计规程(2014 修订征求意见稿)中国石油工程建设公司新疆设计分公司证书编号:工咨甲 21920070001 二〇一四年二月前言为了保证设计人员的设计能力和设计水平,满足我院业务发展的需要,同时为了统一本院设计标准、规范设计内容,提高整体设计质量和工作效率特制定本手册。

本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准,有利于我院技术进步的原则,积极采用推荐国家强制性标准和行业标准。

在严格执行现行国家及行业标准的基础上,本手册意在为设计人员提供更多必要的设计参数,在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。

同时结合公司发展方向,广泛征求了相关人员的意见,进行整理、分析,力求使手册更具有实用性、合理性和指导性。

此次本手册的内容主要包括了城镇中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。

手册中引用了大量国家和行业标准的有关内容,这些标准、规范在引用时应注意当前的有效版本,引用的有关内容将随着标准的修订而被修改,均以最新的标准版本为准。

由于各项目分布各地,各地区的情况和习惯做法又千差万别,所以设计人员应在严格遵守国家及行业标准、规范的前提下,对手册的内容灵活运用。

在手册执行的过程中,我们诚恳地希望大家将遇到的问题及时反馈给设计分公司燃气项目部,以便使手册的内容得到不断的补充、修改和完善。

目录第一章基本规定 ....................................................... 1 第一节绘图基本要求及设计图例 ......................................... 1 一、燃气专业制图的一般规定 ............................................. 1 三、燃气专业设计制图标准 ............................................... 2 第二节燃气管道施工图设计文件 ......................................... 6 一、设计文件组成: .. (6)二、设计文件内容: ..................................................... 6 三、填写的几点要求: ................................................... 7 四、施工图上的说明内容: ............................................... 7 五、设计文件的格式规定: ............................................... 7 第三节常用技术标准 ................................................... 8 一、国家标准 ...........................................................8 二、行业标准 ........................................................... 12 三、标准应用: ......................................................... 13 第二章燃气管道施工图设计 ............................................. 15 第一节设计需收集的资料 ............................................... 15 一、室内燃气管道施工图设计需收集的资料 ................................. 15 二、室外燃气管道施工图设计需收集的资料 ................................. 15 三、调压器室燃气管道施工图设计需收集的资料 ............................. 16 四、锅炉房(直燃机)燃气管道施工图设计需收集的资料 ..................... 16 五、燃气管道跨越工程支撑设计需收集的资料(工艺提供给结构专业) ......... 17 第二节管材及附件的选用 ............................................... 17 一、室内燃气管道的管材及管件选用 ....................................... 17 二、室外燃气管道的管材及管件选用 ....................................... 18 三、聚乙烯管材、管件的使用规定 ......................................... 18 四、穿跨越工程管材的选用 ............................................... 19 第三节设计参数及计算方法 ............................................. 20 一、燃气小时计算流量的确定 (20)二、燃气管道摩擦阻力计算 ............................................... 22 三、低压燃气管网压降及压降分配 ......................................... 24 四、常用燃气管道规格的计算 ............................................. 24 第四节施工图设计要点 ................................................. 29 一、室内燃气管道工程施工图设计要点: ................................... 29 (一)管线位置 (29)(二)阀门位置 ......................................................... 29 (三)活接头位置 ....................................................... 30 (四)套管的设置 ....................................................... 30 (五)管卡或支架(托架)的设置 ........................................ 30 (六)燃气表的安装 .....................................................30 (七)燃气燃烧器具的安装 ............................................... 30 (八)对燃具给排气设施和排烟设施的安装要求 ............................. 31 (九)商业用户、工业企业设计要点 ....................................... 32 (十)锅炉房(直燃机)燃气管道设计要点 ................................. 32 (十一)对于高层建筑的室内燃气管道系统应考虑的问题: ................... 33 (十二)特殊场所安装燃气设施的要求: ...................................34 (十三)燃气管道及设备的防雷、防静电设计应符合下列要求: (36)(十四)室内燃气管道施工图需要注意的事项有: ........................... 37 二、室外燃气管道工程施工图设计要点: ................................... 37 (一)高、中压管线的平面布置原则 ....................................... 38 (二)高压管道设计需注意的事项: ....................................... 38 (三)中压管道设计需注意的事项: ....................................... 39 (四)低压管网的平面布置原则 ........................................... 41 (五)中、低压庭院管网设计应注意的几点: ............................... 41 (六)设计室外架空燃气管道应注意的几点: ............................... 44 (七)管道的纵断面布置原则 .............................................45 三、调压室燃气管道施工图设计要点: ..................................... 45 第五节主要设备的选用和安装 ............................................ 46 一、燃气计量表 (46)(一)燃气计量装置选型的基本原则 ....................................... 46 (二)燃气计量表装置的设置要求 ......................................... 47 (三)燃气表安装位置确定 ............................................... 47 (四)燃气表的保护装置 ................................................. 49 (五)燃气表的安装场所 ................................................. 49 二、调压装置的安装 ..................................................... 49 (一)调压装置的选择原则 ............................................... 49 (二)调压装置的设置要求 ............................................... 50 (三)调压装置的工作环境 ............................................... 50 (四)调压器的安装调试应按照设备说明书和有关要求进行。

燃气工程设计技术手册(第二版)

燃气工程设计技术手册(第二版)

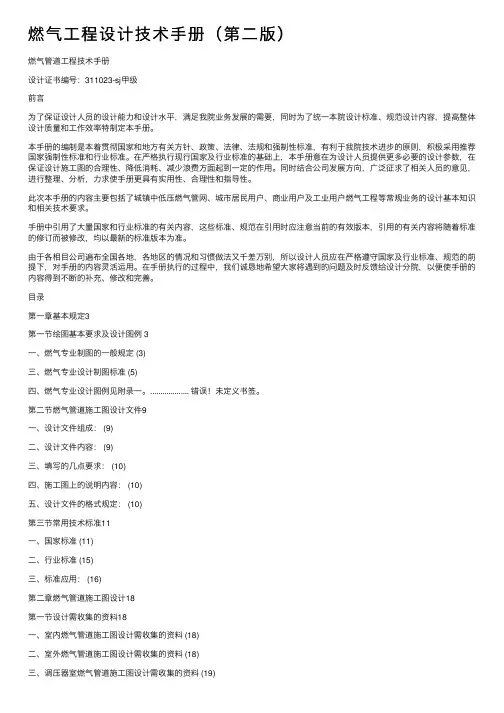

燃⽓⼯程设计技术⼿册(第⼆版)燃⽓管道⼯程技术⼿册设计证书编号:311023-sj甲级前⾔为了保证设计⼈员的设计能⼒和设计⽔平,满⾜我院业务发展的需要,同时为了统⼀本院设计标准、规范设计内容,提⾼整体设计质量和⼯作效率特制定本⼿册。

本⼿册的编制是本着贯彻国家和地⽅有关⽅针、政策、法律、法规和强制性标准,有利于我院技术进步的原则,积极采⽤推荐国家强制性标准和⾏业标准。

在严格执⾏现⾏国家及⾏业标准的基础上,本⼿册意在为设计⼈员提供更多必要的设计参数,在保证设计施⼯图的合理性、降低消耗、减少浪费⽅⾯起到⼀定的作⽤。

同时结合公司发展⽅向,⼴泛征求了相关⼈员的意见,进⾏整理、分析,⼒求使⼿册更具有实⽤性、合理性和指导性。

此次本⼿册的内容主要包括了城镇中低压燃⽓管⽹、城市居民⽤户、商业⽤户及⼯业⽤户燃⽓⼯程等常规业务的设计基本知识和相关技术要求。

⼿册中引⽤了⼤量国家和⾏业标准的有关内容,这些标准、规范在引⽤时应注意当前的有效版本,引⽤的有关内容将随着标准的修订⽽被修改,均以最新的标准版本为准。

由于各相⽬公司遍布全国各地,各地区的情况和习惯做法⼜千差万别,所以设计⼈员应在严格遵守国家及⾏业标准、规范的前提下,对⼿册的内容灵活运⽤。

在⼿册执⾏的过程中,我们诚恳地希望⼤家将遇到的问题及时反馈给设计分院,以便使⼿册的内容得到不断的补充、修改和完善。

⽬录第⼀章基本规定3第⼀节绘图基本要求及设计图例 3⼀、燃⽓专业制图的⼀般规定 (3)三、燃⽓专业设计制图标准 (5)四、燃⽓专业设计图例见附录⼀。

................... 错误!未定义书签。

第⼆节燃⽓管道施⼯图设计⽂件9⼀、设计⽂件组成: (9)⼆、设计⽂件内容: (9)三、填写的⼏点要求: (10)四、施⼯图上的说明内容: (10)五、设计⽂件的格式规定: (10)第三节常⽤技术标准11⼀、国家标准 (11)⼆、⾏业标准 (15)三、标准应⽤: (16)第⼆章燃⽓管道施⼯图设计18第⼀节设计需收集的资料18⼀、室内燃⽓管道施⼯图设计需收集的资料 (18)⼆、室外燃⽓管道施⼯图设计需收集的资料 (18)三、调压器室燃⽓管道施⼯图设计需收集的资料 (19)四、锅炉房(直燃机)燃⽓管道施⼯图设计需收集的资料 (19)五、燃⽓管道跨越⼯程⽀撑设计需收集的资料(⼯艺专业提供给结构专业)20第⼆节管材及附件的选⽤20⼀、室内燃⽓管道的管材及管件选⽤ (20)⼆、室外燃⽓管道的管材及管件选⽤ (21)三、聚⼄烯管材、管件的使⽤规定 (21)四、穿跨越⼯程管材的选⽤ (22)第三节设计参数及计算⽅法23⼀、燃⽓⼩时计算流量的确定 (23)⼆、燃⽓管道摩擦阻⼒计算 (25)三、低压燃⽓管⽹压降及压降分配 (27)四、常⽤燃⽓管道规格的计算 (27)第四节施⼯图设计要点31⼀、室内燃⽓管道⼯程施⼯图设计要点: (31)(⼀)管线位置 (31)(⼆)阀门位置 (31)(三)活接头位置 (32)(四)套管的设置 (32)(五)管卡或⽀架(托架)的设置 (32)(六)燃⽓表的安装 (32)(七)燃⽓燃烧器具的安装 (32)(⼋)对燃具给排⽓设施和排烟设施的安装要求 (33)(九)商业⽤户、⼯业企业设计要点 (34)(⼗)锅炉房(直燃机)燃⽓管道设计要点 (34)(⼗⼀)对于⾼层建筑的室内燃⽓管道系统应考虑的问题: (35)(⼗⼆)特殊场所安装燃⽓设施的要求: (36)(⼗三)燃⽓管道及设备的防雷、防静电设计应符合下列要求: (37)(⼗四)室内燃⽓管道施⼯图需要注意的事项有: (38)⼆、室外燃⽓管道⼯程施⼯图设计要点: (39)(⼀)⾼、中压管线的平⾯布置原则 (39)(⼆)⾼压管道设计需注意的事项: (40)(三)中压管道设计需注意的事项: (41)(四)低压管⽹的平⾯布置原则 (42)(五)中、低压庭院管⽹设计应注意的⼏点: (43)(六)设计室外架空燃⽓管道应注意的⼏点: (45)(七)管道的纵断⾯布置原则 (46)三、调压室燃⽓管道施⼯图设计要点: (46)第五节主要设备的选⽤和安装47⼀、燃⽓计量表 (47)(⼀)燃⽓计量装置选型的基本原则 (47)(⼆)燃⽓计量表装置的设置要求 (48)(三)燃⽓表安装位置确定 (48)(四)燃⽓表的保护装置 (49)(五)燃⽓表的安装场所 (50)⼆、调压装置的安装 (50)(⼀)调压装置的选择原则 (50)(⼆)调压装置的设置要求 (50)(三)调压装置的⼯作环境 (51)(四)调压器的安装调试应按照设备说明书和有关要求进⾏。

燃气工程设计技术手册

燃气工程设计技术手册

燃气管道工程技术手册目录第一章基本规定4第一节绘图基本要求及设计图例 4一、燃气专业制图的一般规定 (4)三、燃气专业设计制图标准 (6)四、燃气专业设计图例见附录一。

................... 错误!未定义书签。

第二节燃气管道施工图设计文件10一、设计文件组成: (10)二、设计文件内容: (10)三、填写的几点要求: (11)四、施工图上的说明内容: (11)五、设计文件的格式规定: (11)第三节常用技术标准12一、国家标准 (12)二、行业标准 (16)三、标准应用: (17)第二章燃气管道施工图设计19第一节设计需收集的资料19一、室内燃气管道施工图设计需收集的资料 (19)二、室外燃气管道施工图设计需收集的资料 (19)三、调压器室燃气管道施工图设计需收集的资料 (20)四、锅炉房(直燃机)燃气管道施工图设计需收集的资料 (20)五、燃气管道跨越工程支撑设计需收集的资料(工艺专业提供给结构专业)21第二节管材及附件的选用21一、室内燃气管道的管材及管件选用 (21)二、室外燃气管道的管材及管件选用 (22)三、聚乙烯管材、管件的使用规定 (22)四、穿跨越工程管材的选用 (23)第三节设计参数及计算方法24一、燃气小时计算流量的确定 (24)二、燃气管道摩擦阻力计算 (26)三、低压燃气管网压降及压降分配 (28)四、常用燃气管道规格的计算 (28)第四节施工图设计要点32一、室内燃气管道工程施工图设计要点: (32)(一)管线位置 (32)(二)阀门位置 (32)(三)活接头位置 (33)(四)套管的设置 (33)(五)管卡或支架(托架)的设置 (33)(六)燃气表的安装 (33)(七)燃气燃烧器具的安装 (33)(八)对燃具给排气设施和排烟设施的安装要求 (34)(九)商业用户、工业企业设计要点 (35)(十)锅炉房(直燃机)燃气管道设计要点 (35)(十一)对于高层建筑的室内燃气管道系统应考虑的问题: (36)(十二)特殊场所安装燃气设施的要求: (37)(十三)燃气管道及设备的防雷、防静电设计应符合下列要求: (38)(十四)室内燃气管道施工图需要注意的事项有: (39)二、室外燃气管道工程施工图设计要点: (40)(一)高、中压管线的平面布置原则 (40)(二)高压管道设计需注意的事项: (41)(三)中压管道设计需注意的事项: (42)(四)低压管网的平面布置原则 (43)(五)中、低压庭院管网设计应注意的几点: (44)(六)设计室外架空燃气管道应注意的几点: (46)(七)管道的纵断面布置原则 (47)三、调压室燃气管道施工图设计要点: (47)第五节主要设备的选用和安装48一、燃气计量表 (48)(一)燃气计量装置选型的基本原则 (48)(二)燃气计量表装置的设置要求 (49)(三)燃气表安装位置确定 (49)(四)燃气表的保护装置 (50)(五)燃气表的安装场所 (51)二、调压装置的安装 (51)(一)调压装置的选择原则 (51)(二)调压装置的设置要求 (51)(三)调压装置的工作环境 (52)(四)调压器的安装调试应按照设备说明书和有关要求进行。

燃气工程设计技术手册(第二版)

燃气工程设计技术手册(第二版)

燃气管道工程技术手册设计证书编号:311023-sj甲级前言为了保证设计人员的设计能力和设计水平,满足我院业务发展的需要,同时为了统一本院设计标准、规范设计内容,提高整体设计质量和工作效率特制定本手册。

本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准,有利于我院技术进步的原则,积极采用推荐国家强制性标准和行业标准。

在严格执行现行国家及行业标准的基础上,本手册意在为设计人员提供更多必要的设计参数,在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。

同时结合公司发展方向,广泛征求了相关人员的意见,进行整理、分析,力求使手册更具有实用性、合理性和指导性。

此次本手册的内容主要包括了城镇中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。

手册中引用了大量国家和行业标准的有关内容,这些标准、规范在引用时应注意当前的有效版本,引用的有关内容将随着标准的修订而被修改,均以最新的标准版本为准。

由于各相目公司遍布全国各地,各地区的情况和习惯做法又千差万别,所以设计人员应在严格遵守国家及行业标准、规范的前提下,对手册的内容灵活运用。

在手册执行的过程中,我们诚恳地希望大家将遇到的问题及时反馈给设计分院,以便使手册的内容得到不断的补充、修改和完善。

目录第一章基本规定3第一节绘图基本要求及设计图例 3一、燃气专业制图的一般规定 (3)三、燃气专业设计制图标准 (5)四、燃气专业设计图例见附录一。

................... 错误!未定义书签。

第二节燃气管道施工图设计文件9一、设计文件组成: (9)二、设计文件内容: (9)三、填写的几点要求: (10)四、施工图上的说明内容: (10)五、设计文件的格式规定: (10)第三节常用技术标准11一、国家标准 (11)二、行业标准 (15)三、标准应用: (16)第二章燃气管道施工图设计18第一节设计需收集的资料18一、室内燃气管道施工图设计需收集的资料 (18)二、室外燃气管道施工图设计需收集的资料 (18)三、调压器室燃气管道施工图设计需收集的资料 (19)四、锅炉房(直燃机)燃气管道施工图设计需收集的资料 (19)五、燃气管道跨越工程支撑设计需收集的资料(工艺专业提供给结构专业)20第二节管材及附件的选用20一、室内燃气管道的管材及管件选用 (20)二、室外燃气管道的管材及管件选用 (21)三、聚乙烯管材、管件的使用规定 (21)四、穿跨越工程管材的选用 (22)第三节设计参数及计算方法23一、燃气小时计算流量的确定 (23)二、燃气管道摩擦阻力计算 (25)三、低压燃气管网压降及压降分配 (27)四、常用燃气管道规格的计算 (27)第四节施工图设计要点31一、室内燃气管道工程施工图设计要点: (31)(一)管线位置 (31)(二)阀门位置 (31)(三)活接头位置 (32)(四)套管的设置 (32)(五)管卡或支架(托架)的设置 (32)(六)燃气表的安装 (32)(七)燃气燃烧器具的安装 (32)(八)对燃具给排气设施和排烟设施的安装要求 (33)(九)商业用户、工业企业设计要点 (34)(十)锅炉房(直燃机)燃气管道设计要点 (34)(十一)对于高层建筑的室内燃气管道系统应考虑的问题: (35)(十二)特殊场所安装燃气设施的要求: (36)(十三)燃气管道及设备的防雷、防静电设计应符合下列要求: (37)(十四)室内燃气管道施工图需要注意的事项有: (38)二、室外燃气管道工程施工图设计要点: (39)(一)高、中压管线的平面布置原则 (39)(二)高压管道设计需注意的事项: (40)(三)中压管道设计需注意的事项: (41)(四)低压管网的平面布置原则 (42)(五)中、低压庭院管网设计应注意的几点: (43)(六)设计室外架空燃气管道应注意的几点: (45)(七)管道的纵断面布置原则 (46)三、调压室燃气管道施工图设计要点: (46)第五节主要设备的选用和安装47一、燃气计量表 (47)(一)燃气计量装置选型的基本原则 (47)(二)燃气计量表装置的设置要求 (48)(三)燃气表安装位置确定 (48)(四)燃气表的保护装置 (49)(五)燃气表的安装场所 (50)二、调压装置的安装 (50)(一)调压装置的选择原则 (50)(二)调压装置的设置要求 (50)(三)调压装置的工作环境 (51)(四)调压器的安装调试应按照设备说明书和有关要求进行。

1.CDP-G-CGP-OP-001-2014-1 城镇燃气工程线路技术规定

1.CDP-G-CGP-OP-001-2014-1 城镇燃气工程线路技术规定

4 一般规定
4.1 城市燃气门站及下游管线设计执行 GB50028,分输站至门站间管线设计执行 GB50251,如当地主 管部门有特殊要求,且不低于国家标准,则按当地要求执行。
4.2 燃气管道的设计使用年限不应小于 30 年。
4.3 压力级制
表 1 城镇燃气管道设计压力(表压)分级
名称
压力(MPa)
I
前言
为了加强中国石油城镇燃气工程线路设计过程管理,规范设计内容,统一主要设计技术要求,提高 设计效率和质量,特编制本技术规定。
本文件是《油气储运项目设计规定》(CDP)指南类文件。 本文件分为十一章,第 1 章,范围;第 2 章,规范性引用文件;第 3 章,术语和定义;第 4 章,一 般规定 ;第 5 章,高压及次高压管道;第 6 章,中压管道;第 7 章,穿跨越工程;第 8 章,防腐与阴 极保护;第 9 章,管道标识;第 10 章,线路自控仪表;第 11 章,焊接、检验、、试压及干燥。 本文件由中国石油天然气股份有限公司天然气与管道分公司提出并归口管理。 本文件组织单位:中石油昆仑燃气有限公司 本文件起草单位:中国市政工程华北设计研究总院 本文件主要起草人:吴洪松 公育红 马鸿敬 王文军 蒋 浩 张鸿鹏 侯永清
CDP 文件由天然气与管道分公司提出并归口管理,在未事先得到天然气与管道分公司 的书面同意之前不得向第三方泄露 CDP 文件的任何部分或全部内容,不得复制、储存或以 任何形式和途径(包括电子、复印、翻版或其他形式途径)传输 CDP 文件的任何部分或全 部内容,不得将 CDP 文件的任何部分或全部内容用于天然气与管道业务范围外的项目。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

《聚乙烯燃气管道工程技术规程》1

《聚乙烯燃气管道工程技术规程》1

第二部分《聚乙烯燃气管道工程技术规程》CJJ 63-2008前言1 总则1.0.1 为使埋地输送城镇燃气的聚乙烯管道和钢骨架聚乙烯复合管道工程设计、施工和验收,做到技术先进、经济合理,安全施工,确保工程质量和安全供气,制定本规程。

1.0.2 本规程适用于工作温度在-20℃~+40℃,直径不大于630mm,最大允许工作压力不大于0.8MPa的埋地输送城镇燃气的聚乙烯管道和钢骨架聚乙烯复合管道工程设计、施工、验收。

1.0.3 聚乙烯管道和钢骨架聚乙烯复合管道严禁用于建筑物内地上燃气管道和建筑物外架空燃气管道(注:加了保护措施的引入管除外)。

1.0.4 聚乙烯管道和钢骨架聚乙烯复合管道所输送的城镇燃气质量应符合现行国家标准《城镇燃气设计规范》GB50028的规定。

1.0.5 承担埋地输送城镇燃气的聚乙烯管道和钢骨架聚乙烯复合管道工程设计、施工、监理的单位必须具有相应资质;施工人员应经过专业技术培训,经考试合格后,方可上岗操作。

1.0.6 埋地输送城镇燃气的聚乙烯管道和钢骨架聚乙烯复合管道工程设计、施工和验收除应符合本规程规定外,还应符合国家现行有关标准的规定。

2 术语和符号2.1 术语2.1.1 聚乙烯管道 polyethylene (PE) pipeline聚乙烯管道是由燃气用聚乙烯管材、管件、阀门及附件组成管道系统。

聚乙烯管材是用聚乙烯混配料通过挤出成型工艺生产的管材;聚乙烯管件是用聚乙烯混配料通过注塑成型等工艺生产的管件。

2.1.2 钢骨架聚乙烯复合管道steel skeleton polyethylene (PE) composite pipeline钢骨架聚乙烯复合管道是由钢骨架聚乙烯复合管和管件组成。

钢骨架聚乙烯复合管包括:钢丝网(焊接)骨架聚乙烯复合管、钢丝网(缠绕)骨架聚乙烯复合管、孔网钢带聚乙烯复合管。

钢丝网(焊接)骨架聚乙烯复合管是以聚乙烯混配料为主要原料,经、纬线以一定螺旋角焊接成管状的钢丝网为增强骨架,经挤出复合成型工艺生产的管材。

燃气管道常用规范和标准手册

燃气管道常用规范和标准手册

燃气管道常用规范和标准手册燃气管道安全间距调压站(含调压柜)与其他建筑物、构筑物的水平京局、净距燃气管道和电气设备、相邻管道之间的净距注:当明装电线与燃气管道交叉净距小于10cm 时,电线应加绝缘套管.绝缘套管的两端应各伸出燃气管道10cm.管道安装完毕后应依次进行管道吹扫、强度试验和严密性试验。

吹扫要求球墨铸铁管道、聚乙烯管道、钢骨架聚乙烯复合管道和公称直径小于 100 mm 或长度小于 100 m 的钢质管道,可采用气体吹扫。

公称直径大于或等于100 mm 的钢质管道,宜采用清管球进行清扫。

吹扫气体流速不宜小于 20 m/s 。

吹扫口与地面的夹角应在30°~ 45°之间,吹扫口管段与被吹扫管段必须采取平缓过渡对焊,吹扫口直径应符合下表的规定.吹扫口直径(mm )每次吹扫管道的长度不宜超过 500 m ;当管道长度超过 500 m 时,宜分段吹扫.当管道长度在 200m 以上,且无其它管段或储气容器可利用时,应在适当部位安装吹扫阀,采取分段储气,轮换吹扫;当管道长度不足 200m ,可采用管道自身储气放散的方式吹扫,打压点与放散点应分别设在管道的两端。

当目测排气无烟尘时,应在排气口设置白布或涂白漆木靶板检验,5min 内靶上无铁锈、尘土等其它杂物为合格。

管道吹扫应符合下列要求:① 吹扫范围内的管道安装工程除补口、涂漆外,已按设计图纸全部完成。

② 管道安装检验合格后,应由施工单位负责组织吹扫工作,并应在吹扫前编制吹扫方案. ③ 应按主管、支管、庭院管的顺序进行吹扫,吹扫出的脏物不得进入已合格的管道。

④ 吹扫管段内的调压器、阀门、孔板、过滤网、燃气表等设备不应参与吹扫,待吹扫合格后再安装复位. ⑤ 吹扫口应设在开阔地段并加固,吹扫时应设安全区域,吹扫出口前严禁站人。

⑥ 吹扫压力不得大于管道的设计压力,且不应大于 0。

3 MPa 。

⑦ 吹扫介质宜采用压缩空气,严禁采用氧气和可燃性气体。

聚乙烯燃气管道工程技术规程

聚乙烯燃气管道工程技术规程

PE、钢管燃气管道工程1.总则1.1.为统一埋地PE、钢管燃气管道工程设计、施工和验收的技术规定,保证工程质量和安全供气,制定本规程。

1.2.本规程使用于最大允许工作压力不大于0.4Mpa(表压),工作温度在-20〜40P的埋地PE、钢管燃气管道新建、改建、扩建工程的设计、施工和验收。

1.3.PE、钢管燃气管道严禁用作室内地上管道,只作埋地管道使用。

1.4.P E、钢管燃气管道中管材、管件应符合现行国家标准《燃气用埋地PE管材》和《燃气用埋地PE管件》的规定。

1.5.承接PE燃气管道工程设计、施工的单位,必须具有建设主管部门批准或认可的相关资治。

1.6.埋地PE燃气管道工程设计、施工和验收除执行本规程外,尚应符合现行国家标准《城乡燃气设计规范》、现行行业标准《城乡燃气输配工程施工及验收规范》和有关标准的规定。

2.管道设计2.1.一般规定2.1.1.PE燃气管道分别分SDR11和SDR17.6两系列。

SDR11系列宜用于输送人工煤气、天然气、液化石油气(气态);SDR17.6系列宜用于输送天然气。

所输送燃气质量应符合国家现行标准的规定。

2.1.2.输送不同种类的最大允许工作压力应符合表1的规定:注:SDR为标准尺寸比,即:公称外径与壁厚之比。

2.1.3.PE燃气管道在输送其他成分组成的燃气时,必须通过充足论证,并在安全性能得到保证后,可参考以上相似的气种拟定允许工作压力°PE燃气管道在输送不含冷凝液的人工煤气时,工作压力可适当提高,但不宜超过0.2Mpa;PE燃气管道在输送不含冷凝液的气态液化石油气时,工作压力可适当提高,但不宜超过0.3Mpa。

2.1.4.PE燃气管道最大允许工作压力,除应符合本规程第条规定外,在不同温度下的允许工作压力还应符合表2的规定:2.2管道布置2.2.1.PE燃气管道不得从建筑物和大型构筑物的下面穿越;不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越;不得与其他管道或电缆同沟敷设。

燃气管道工程设计手册

燃气管道工程设计手册

目录第一章燃气设计基本规定 (1)第一节绘图基本要求及设计图例 (1)1.燃气专业制图的一般规定 (1)2.设计文件标识 (2)3.常用绘图比例 (2)4.燃气专业设计制图标准 (3)5.设计图例 (5)第二节燃气管道施工图设计文件组成 (5)1.燃气管道施工图设计文件组成 (5)2.燃气管道施工图设计文件组成的内容 (5)3.对设计文件内容填写的几点要求 (6)4.施工图上的说明内容 (6)5.设计文件的格式规定 (6)第三节燃气管道施工图设计常用技术标准 (6)1.国家标准 (6)2.行业标准 (9)3.参考资料 (10)第二章燃气管道施工图设计 (11)第一节施工图设计需收集的资料 (11)1.室内燃气管道施工图设计需收集的资料 (11)2.室外燃气管道施工图设计需收集的资料 (11)3.调压器室燃气管道施工图设计需收集的资料 (12)4.锅炉房燃气管道施工图设计需收集的资料 (12)5.燃气管道穿跨越工程土建专业施工图设计需收集的资料 (12)第二节施工图设计深度规定及样图 (12)1.施工图设计深度规定 (12)2 .各种施工图设计样图 (13)第三节设计参数及计算方法 (14)1.同时工作系数表 (14)2.水力计算表 (15)3.室内立管管径的确定 (15)4.中、低压燃气管道推荐使用的管道规格。

(19)5.燃气小时计算流量的确定 (20)6.局部阻力计算方法 (21)7.低压燃气管网压降及压降分配 (21)8.低压燃气管道单位长度的摩擦阻力损失计算: (21)9.室外常用管道规格计算: (22)第四节施工图设计要点 (23)1.室内燃气管道工程施工图设计要点: (23)2.室外燃气管道工程施工图设计要点: (29)3.调压室燃气管道施工图设计要点: (32)4锅炉房燃气管道工程施工图设计要点: (32)第五节穿跨越工程设计要点 (33)一、管道穿越工程 (33)二、管道跨越工程 (40)第六节管材及附件的选用 (43)1.室内燃气管道的管材及管件选用 (43)2.室外燃气管道的管材及管件选用 (43)3.穿跨越工程管材的选用见第五节。

燃气技术学习手册(工程1册).doc

燃气技术学习手册(工程1册).doc

燃气场站工1、对实施阴极保护系统的钢制燃气管道定期检测周期如何规定?牺牲阳极法防腐系统上所有的管道/土壤电位的测试点宜最少每三个月测量一次,而强制电流法防腐系统则最少每六个月测量一次。

所有测量记录须留作日后参考。

2、场站及调压站接地电阻有何要求?天然气运行场所必须按规定进行可靠接地,接地电队<10欧姆;设在空旷地带的场站单独设里避雷装里时,其接地电阻值应小于10Ω;当调压站内、外燃气管道为绝缘连接时,调压器及其附属设备必须接地,接地电阻应小于100Ω3、简述城镇燃气场站中旋风分离器工作原理。

旋风分离器是利用天然气在筒体内旋转所产生的离心力将杂质甩到器壁后,再顺器壁下沉进入排污管从而将杂质从天然气中除去的除尘设备。

4、简述城镇燃气门站中过滤器的作用有哪些?过滤器的作用是对接收的上游天然气进行净化,消除少量的水、燃气凝液以及机械杂质等,以减少对系统的腐蚀和磨损,保护仪表和调压装置等。

过滤设备设置为一台滤芯式过滤器,根据压差计显示的压差值进行过滤器滤芯的清洗或更换。

一般设定为700mbar左右就需更换或清洗;过滤器本体上设有排污阀。

5、简述城镇燃气门站的主要用途?城市天然气门站是城市输配系统的气源点,也是天然气长输管线进入城市天然气管网的配送站,其任务是接收长输管线输送来的燃气,在站内进行过滤、调压、加臭、计量、气质分析、分配后,送入城市输配管网或直接送入大用户。

6、简述温度变送器工作原理?温度变送器一般是通过热电偶或热电阻测量温度。

温度变送器就是把测温组件的输出,按比例的转变成统一的直流电流信号。

供给调节、记录等装置。

7、燃气场站爆炸危险区域和范围是如何划分的?(1)爆炸危险区域可分为0区,1区或2区,应根据GB 50058标准进行划分。

(2)安全区域范围的设定取决于两个重要因素:可燃性气体存在于所定的空间及所述情况发生的频率,大致可分为: 0区:可燃性气体持续或长时间存于空间,上述情况发生的概率大于0.1。

燃气管道工程设计手册

燃气管道工程设计手册

目录第一章燃气设计基本规定 (1)第一节绘图基本要求及设计图例 (1)1.燃气专业制图的一般规定 (1)2.设计文件标识 (2)3.常用绘图比例 (2)4.燃气专业设计制图标准 (3)5.设计图例 (5)第二节燃气管道施工图设计文件组成 (5)1.燃气管道施工图设计文件组成 (5)2.燃气管道施工图设计文件组成的内容 (5)3.对设计文件内容填写的几点要求 (6)4.施工图上的说明内容 (6)5.设计文件的格式规定 (6)第三节燃气管道施工图设计常用技术标准 (6)1.国家标准 (6)2.行业标准 (9)3.参考资料 (10)第二章燃气管道施工图设计 (11)第一节施工图设计需收集的资料 (11)1.室内燃气管道施工图设计需收集的资料 (11)2.室外燃气管道施工图设计需收集的资料 (11)3.调压器室燃气管道施工图设计需收集的资料 (12)4.锅炉房燃气管道施工图设计需收集的资料 (12)5.燃气管道穿跨越工程土建专业施工图设计需收集的资料 (12)第二节施工图设计深度规定及样图 (12)1.施工图设计深度规定 (12)2 .各种施工图设计样图 (13)第三节设计参数及计算方法 (14)1.同时工作系数表 (14)2.水力计算表 (15)3.室内立管管径的确定 (15)4.中、低压燃气管道推荐使用的管道规格。

(19)5.燃气小时计算流量的确定 (20)6.局部阻力计算方法 (21)7.低压燃气管网压降及压降分配 (21)8.低压燃气管道单位长度的摩擦阻力损失计算: (21)9.室外常用管道规格计算: (22)第四节施工图设计要点 (23)1.室内燃气管道工程施工图设计要点: (23)2.室外燃气管道工程施工图设计要点: (29)3.调压室燃气管道施工图设计要点: (32)4锅炉房燃气管道工程施工图设计要点: (32)第五节穿跨越工程设计要点 (33)一、管道穿越工程 (33)二、管道跨越工程 (40)第六节管材及附件的选用 (43)1.室内燃气管道的管材及管件选用 (43)2.室外燃气管道的管材及管件选用 (43)3.穿跨越工程管材的选用见第五节。

燃气工程设计技术手册

燃气工程设计技术手册

燃气管道工程技术手册目录第一章基本规定4第一节绘图基本要求及设计图例 4一、燃气专业制图的一般规定 (4)三、燃气专业设计制图标准 (6)四、燃气专业设计图例见附录一。

.................... 错误!未定义书签。

第二节燃气管道施工图设计文件10一、设计文件组成: (10)二、设计文件内容: (10)三、填写的几点要求: (11)四、施工图上的说明内容: (11)五、设计文件的格式规定: (11)第三节常用技术标准12一、国家标准 (12)二、行业标准 (16)三、标准应用: (17)第二章燃气管道施工图设计19第一节设计需收集的资料19一、室内燃气管道施工图设计需收集的资料 (19)二、室外燃气管道施工图设计需收集的资料 (19)三、调压器室燃气管道施工图设计需收集的资料 (20)四、锅炉房(直燃机)燃气管道施工图设计需收集的资料 (20)五、燃气管道跨越工程支撑设计需收集的资料(工艺专业提供给结构专业)21第二节管材及附件的选用21一、室内燃气管道的管材及管件选用 (21)二、室外燃气管道的管材及管件选用 (22)三、聚乙烯管材、管件的使用规定 (22)四、穿跨越工程管材的选用 (23)第三节设计参数及计算方法24一、燃气小时计算流量的确定 (24)二、燃气管道摩擦阻力计算 (26)三、低压燃气管网压降及压降分配 (28)四、常用燃气管道规格的计算 (28)第四节施工图设计要点32一、室内燃气管道工程施工图设计要点: (32)(一)管线位置 (32)(二)阀门位置 (32)(三)活接头位置 (33)(四)套管的设置 (33)(五)管卡或支架(托架)的设置 (33)(六)燃气表的安装 (33)(七)燃气燃烧器具的安装 (33)(八)对燃具给排气设施和排烟设施的安装要求 (34)(九)商业用户、工业企业设计要点 (35)(十)锅炉房(直燃机)燃气管道设计要点 (35)(十一)对于高层建筑的室内燃气管道系统应考虑的问题: (36)(十二)特殊场所安装燃气设施的要求: (37)(十三)燃气管道及设备的防雷、防静电设计应符合下列要求: (38)(十四)室内燃气管道施工图需要注意的事项有: (39)二、室外燃气管道工程施工图设计要点: (40)(一)高、中压管线的平面布置原则 (40)(二)高压管道设计需注意的事项: (41)(三)中压管道设计需注意的事项: (42)(四)低压管网的平面布置原则 (43)(五)中、低压庭院管网设计应注意的几点: (44)(六)设计室外架空燃气管道应注意的几点: (46)(七)管道的纵断面布置原则 (47)三、调压室燃气管道施工图设计要点: (47)第五节主要设备的选用和安装48一、燃气计量表 (48)(一)燃气计量装置选型的基本原则 (48)(二)燃气计量表装置的设置要求 (49)(三)燃气表安装位置确定 (49)(四)燃气表的保护装置 (50)(五)燃气表的安装场所 (51)二、调压装置的安装 (51)(一)调压装置的选择原则 (51)(二)调压装置的设置要求 (51)(三)调压装置的工作环境 (52)(四)调压器的安装调试应按照设备说明书和有关要求进行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5标高符号一般采用图4、图5形式。当位置不够时,也可采用图6—图9的形式。
h约为3.5—5mm
图4图5图6
图7图8图9
⑥标高一般应标注在管路的起始点、末端、转弯及交点处。
2)建筑平面图应有轴线号,并标明房间的用途。
3)设计图纸中注明室外地面高程,系统图、断面图中应注明相对高程。建筑物周边控制点设计标高,以±0.00或绝对标高表示。在一张施工图上,只能有一个基准面±0.00。
4)局部放大图图名一般放在图形的下面,并在图名的下面画粗细线各一道,比例注写在细实线下侧。
5)图纸上所有字体,包括各种符号、字母代号、长度数字及文字说明等字型标准统一,字体可依据所选图幅大小采取相对应的字号,并应注意标点符号准确。
1选择合适的图幅,使整个图面布置合理。设计文件及图面上所有文字(除封面外)均采用upditxt.shx大字体!hzrqtxt.shx。宽度系数为0.7。
绘制图纸时,优先采用表中规定的标准尺寸,必要时可以沿长边加长。对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加;对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加,A0及A1幅面也允许同时加长两边。
3)我院要求统一采用A1~A4标准系列图框。
2.图框格式及装订线
每张图纸必须留有装订线和折边位置,需要装订的图样。
常用绘图比例表1-1-3
序号
图名
比例
1
高、中压室外管线总平面图
1:1000(1:500)
2
庭院管线区域平面图
1:500(1:100,1:200)
3
室外管线区域纵断图
纵向1:100(1:50,1:200)
横向1:1000
4
室内管线平面图
1:100(1:50,1:200)
5
局部放大图
1:20(1:50,2:1,1:1,1:2,1:10)
图纸装订尺寸要求表1-1-2
幅面代号
左侧装订线mm
上下右侧留白mm
A1、A2
25
10
A3、A4
25
5
3.图纸标题栏
每张图纸必须附有标题栏,位于图纸右下角,A4图的标题栏宽度与图纸相同。设计图纸标题栏格式和内容按院标UPDI-ISD-2012023执行。
二、常用绘图比例:
根据燃气专业特点,绘制图样时必须严格按照一定比例画图,一般按表1-1-3括号外的数据选用合适的比例(括号内的比例为特殊情况可采用的)。
2标高的单位一律为米。管路一般标注管中心的标高,必要时,也可标注管底或管顶的标高,标高一般注至小数点以后二位。零点标高注成±0.00,正标高前可不加正号(+),但负标高前必须加注负号(—)。
3室内燃气管道一般标注管中心的标高;室外地埋管线一般标注管底标高;室外架空管线一般标注管中标高。
4室内管道应标注相对标高,室外管道宜标注绝对标高,当无绝对标高资料时,可标注相对标高,但应与总图专业一致。
2
594×841
1.0
420×594
0.5
297×420
0.25
210×297
0.125
加长1倍
841×1486
2.5
594×1051
1.25
420×742
0.625
297×525
0.3125
210×371
0.15625
加长2倍
841×1783
3
594×1261
1.5
420×890
0.75
297×630
0.375
210×445
0.1875
加长3倍
841×2080
3.5
594×1471
1.75
420×1038
0.875
297×735
0.4375
210×519
0.21875
05
74
面积公差
0.5A1
0.25A1
0.125A1
0.0625A1
0.03125A1
2)图幅扩大或缩小
此次本手册的内容主要包括了城镇中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容,这些标准、规范在引用时应注意当前的有效版本,引用的有关内容将随着标准的修订而被修改,均以最新的标准版本为准。
由于各项目分布各地,各地区的情况和习惯做法又千差万别,所以设计人员应在严格遵守国家及行业标准、规范的前提下,对手册的内容灵活运用。在手册执行的过程中,我们诚恳地希望大家将遇到的问题及时反馈给设计分公司燃气项目部,以便使手册的内容得到不断的补充、修改和完善。
2在A3、A4图中,平面图、系统图各种标注字高采用3mm,其它文字说明采用3.5~4mm,图名大小为4mm。
3在A2图中,平面图、系统图各种标注字高采用3~3.5mm,其它文字说明采用4~4.5mm,图名大小为5mm。
4在A1图中,平面图、系统图各种标注字高采用3.5~4mm,其它文字说明采用4~4.5mm,图名大小为5mm。
城市燃气工程设计规程
(2014修订征求意见稿)
中国石油工程建设公司新疆设计分公司
证书编号:工咨甲21920070001
二〇一四年二月
前言
为了保证设计人员的设计能力和设计水平,满足我院业务发展的需要,同时为了统一本院设计标准、规范设计内容,提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准,有利于我院技术进步的原则,积极采用推荐国家强制性标准和行业标准。在严格执行现行国家及行业标准的基础上,本手册意在为设计人员提供更多必要的设计参数,在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。同时结合公司发展方向,广泛征求了相关人员的意见,进行整理、分析,力求使手册更具有实用性、合理性和指导性。
第一章基本规定
第一节
一、燃气专业制图的一般规定
1.设计图纸幅面及尺寸
1)标准图幅:图纸按尺寸(图幅)大小分为五个规格,分别为A0、A1、A2、A3、A4,尺寸大小见表1-1-1。
表1-1-1
图纸幅面
图幅代号
A0
比A1标准
A1
比A1标准
A2
比A1标准
A3
比A1标准
A4
比A1标准
标准尺寸
841×1189
6
管线系统图
1:100(1:50)
一般不严格按照比例,但应维持各线段
之间的合理比例关系

1.图纸中的计量单位使用法定计量单位
2.图纸标注
1)设计图上标注的长度单位为米(或毫米):
1管道长度、相对距离一般以米为单位;管径及壁厚以毫米为单位;燃气工程室内平面图管道定位尺寸一般以毫米为单位,管道长度以米为单位(小数点后保留1位);室外平面图管道定位尺寸和管道长度都以米为单位(小数点后保留1位);材料表中的管道长度一般保留整数。
