结构设计辅导知识：结构施工图识读步骤
结构施工图的识读方法和步骤
结构施工图的识读方法和步骤一、结构施工图的识读方法和步骤（1）先施工先看（即施工图编排顺序）（2）由粗到细。
先粗看一遍，一般先看建施图，了解建筑概况、使用功能及要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼（电）梯间的设置、内外装修、节点构造及施工要求等基本情况。
然后再看结施图，了解工程的概况、结构方案等。
熟悉结构平面布置，检查构件布置是否合理，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高是否正确。
最后根据结构平面布置图，细看每一构件的标高等。
（3）结施与建施结合看，其它设施图参照看。
注意：1）相同处，如轴线，墙厚，柱尺寸，过梁位置与洞口对应，梁底标高同洞顶标高，结构详图与建筑详图有无矛盾。
2）不同处：如建筑标高与结构标高，3）相关联处：如建施中墙，结施应有梁；建施中底层墙，结施为基础；楼面梁与门窗洞口有无矛盾；楼梯图有无矛盾等。
（4）最后阅读设备图，应特别注意设备的布置与建施图有无矛盾、设备的预留孔位置及尺寸与结构布置有无矛盾、结构预留孔的数量及位置是否正确、各设备工种之间有无矛盾。
只有把三者结合起来看，才能正确全面地了解施工图的全貌，并发现存在的矛盾和问题。
二、结构施工图的制图标准与规则《建筑结构制图标准》（GB/T50105-2001），《房屋建筑制图统一标准》（GB/T50001-2001）。
1、一般规定（1）在结构施工图中，为了表达不同的意思，并使图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。
线型规定应符合《房屋建筑制图统一标准》（GB/T50001-2001）。
（2）比例。
（3）构件名称应用代号表示。
（4）图纸编排顺序建筑工程图纸应按专业顺序编排。
一般应为图纸目录、总平面图、建筑施工图、结构施工图、给水排水施工图、暖通空调施工图、电气施工图等依次排列。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
例如基本图在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；布置图在前，构件图在后等次序编排。
建筑结构施工图识读
建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。
大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。
建筑结构施工图识读 项目五 柱平法施工图的识读 平法识图
常见的柱构件多为偏心受压构件。由于结构受到不同水平荷载
的作用（如风荷载、地震荷载），在柱截面内可能要承受不同 方向弯矩的作用。 柱构件中的混凝土用于承受竖向荷载产生的轴向压力作用，钢 筋用于承受水平荷载产生的弯矩作用。
为了设计、施工方便，通常采用对称配筋的方式。
三、框架柱在柱平法施工图中的表示方法
也用 b1、b2 和 h1、h2 表示，并使 d= b1+ b2；h= h1+h2。
温故知新：
读出图中以下信息： 1、柱编号 2、柱截面尺寸b×h 3、与轴线关系b1、b2、h1、h2
柱编号为 4号框架柱
柱截面尺寸
b=500 h=500
b边
h2=350
h边
h1=150
b1=250
b2=250
热轧钢筋符号
钢筋级别 光圆钢筋 HPB300 HRB335 普通低合金热轧月牙纹变形钢筋 HRB400 HRB500 纵向钢筋 符号 位置 箍筋
（4）注写柱纵筋
柱内钢筋分为纵向钢筋和箍筋两种。
纵向钢筋是平行于混凝土构件纵轴方向所配 置的钢筋。
矩形截面纵筋根数不得少于四根，以便于与
箍筋形成钢性骨架、便于施工。
柱子的纵筋和箍筋示意
2、柱的受力特性
受压构件分类
轴心受压构件 偏心受压构件
单向偏心受压构件
双向偏心受压构件
(a)Ö á Ð Ä Ê Ü Ñ ¹
(b)µ ¥ Ï ò Æ « Ð Ä Ê Ü Ñ ¹
(c)Ë « Ï ò Æ « Ð Ä Ê Ü Ñ ¹
二、柱的分类和受力特性
2、柱的受力特性
框架结构中的柱以承受竖向荷载为主。
1、柱平法施工图的表示方法
①列表注写方式
混凝土结构施工图平面整体表示方法学习
混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。
3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。
中级工程师 建筑工程 3-第一章-结构施工图的识读(二)
第一章-结构施工图的识读（二）第三节结构施工图的识读3、有梁楼盖平法施工图的注写方式板平面注写主要包括板块集中标注和板支座原位标注两种方式。
为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y 向；当轴网向心布置时，切向为X向，径向为Y向。
（1）板块集中标注板类型及代号为楼面板（LB）、屋面板（WB）、悬挑板（XB）。
贯通钢筋按板块的下部和上部分部注写，B代表下部，T代表上部。
（2）板支座原位标注的内容为板支座上部非贯通纵筋和悬挑板上部受力钢筋。
板支座上部非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。
两侧对称时可只注写一侧，两侧不对称时两侧均需要注写其伸出长度。
4、独立基础平法施工图的注写方式独立基础平法施工图有平面注写与截面注写两种表达方式。
普通独立基础的平面注写方式可分为集中标注和原位标注。
（1）集中标注包括基础形式和编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。
5、剪力墙平法施工图的注写方式剪力墙不是一个独立的构件，而是由墙身、墙梁和墙柱共同组成的。
剪力墙构件的平面表达方式有列表注写和截面注写两种。
（1）剪力墙构件列表注写方式（代号+序号）①墙柱编号由墙柱类型代号和序号组成，其墙柱的类型有约束边缘构件（YBZ）、构造边缘构件（GBZ）、非边缘暗柱（AZ）和扶壁柱（FBZ）。
②墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中钢筋的排数注写在括号内，表达形式为Q××（×排）。
③墙梁编号由墙梁类型代号和序号组成，墙梁类型有连梁（LL）、暗梁（AL）和边框梁（BKL）三类。
6、现浇混凝土板式楼梯平法施工图的注写方式（1）平面注写方式平面注写方式，系在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图。

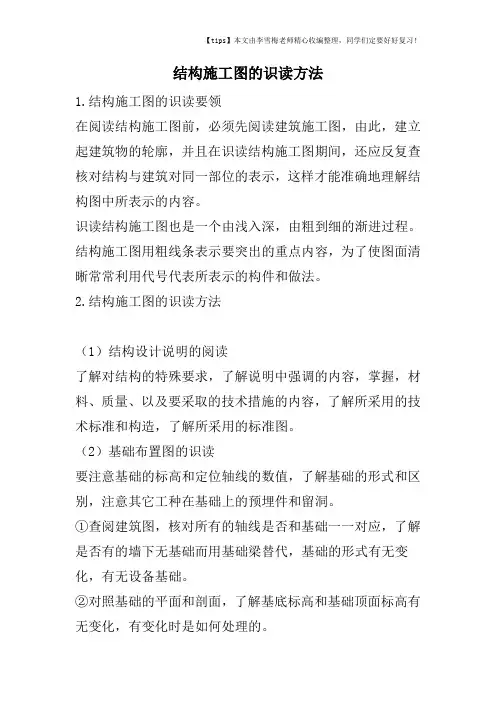

结构施工图的识读方法
结构施工图的识读方法1.结构施工图的识读要领在阅读结构施工图前，必须先阅读建筑施工图，由此，建立起建筑物的轮廓，并且在识读结构施工图期间，还应反复查核对结构与建筑对同一部位的表示，这样才能准确地理解结构图中所表示的内容。
识读结构施工图也是一个由浅入深，由粗到细的渐进过程。
结构施工图用粗线条表示要突出的重点内容，为了使图面清晰常常利用代号代表所表示的构件和做法。
2.结构施工图的识读方法（1）结构设计说明的阅读了解对结构的特殊要求，了解说明中强调的内容，掌握，材料、质量、以及要采取的技术措施的内容，了解所采用的技术标准和构造，了解所采用的标准图。
（2）基础布置图的识读要注意基础的标高和定位轴线的数值，了解基础的形式和区别，注意其它工种在基础上的预埋件和留洞。
①查阅建筑图，核对所有的轴线是否和基础一一对应，了解是否有的墙下无基础而用基础梁替代，基础的形式有无变化，有无设备基础。
②对照基础的平面和剖面，了解基底标高和基础顶面标高有无变化，有变化时是如何处理的。
③了解基础中预留洞和预埋件的平面位置、标高、数量。
④了解基础的形式和做法。
⑤了解各个部位的尺寸和配筋。
⑥反复以上的过程，解决没有看清楚的问题。
对遗留问题整理好纪录。
（3）结构布置图的识读结构布置图，由结构平面图和剖面图或标准图组成。
①了解结构的类型，了解主要构件的平面位置与标高，并与建筑图结合了解各构件的位置和标高的对应情况。
②结合剖面图、标准图和详图对主要构件进行分类，了解它们的相同之处和不同点。
③了解各构件节点构造与预埋件的相同之处和不同点④了解整个平面内，洞口、预埋件的做法与相关专业的连接要求。
⑤了解各主要构件的细部要求和做法，反复以上步骤，逐步深入了解，遇到不清楚的地方在纪录中标出，进一步详细查找相关的图纸，并结合结构设计说明认定核实。
⑥了解其它构件的细部要求和做法，反复以上步骤，消除记录中的疑问，确定存在的问题，整理、汇总、提出图纸中的存在的遗漏和施工中存在的困难，为技术交底或会审图纸提供资料。
如何看结构施工图,教你快速提高识图技能(干货)
如何看结构施工图,教你快速提高识图技能（干货）结构施工图和建筑施工图都是属于施工图的范畴,建筑施工图体现的是建筑物的外表,结构施工图是建筑物的骨架,它们之间是相辅相成的,缺少了哪一部分建筑物的使用功能都不能完整体现.结构施工图的内容比较抽象和复杂,识图难度也高一点,刚开始接触结构施工图的时候,都会有无从下手的感觉.今天就和大家聊聊如何“吃”透结构施工图：一、结构施工图包括了哪些内容？结构施工图一般会有以下内容：（1）结构设计说明•主要设计依据•自然条件及使用条件•施工要求•材料的质量要求（2）结构布置图•基础平面图,桩基础还包括桩位平面图,工业建筑还有设备基础布置图；•楼层结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图；•屋顶结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）结构详图•梁、板、柱及基础结构详图•楼梯结构详图•屋架结构详图•其他构件详图二、识图要点和步骤还不熟悉图纸的盆友们,在拿到一份结构施工图后,学会有目标、有顺序地进行识图,明确自己需要哪些信息,必要时可以一边看图一边做笔记,提高工作效率.（1）识图顺序看结构施工图前,看懂建筑施工图可以帮助大家认识结构施工图,所以第一步,建议大家先拿下建筑施工图.①看标准层梁配筋图时,在梁配筋图中可以看到梁的分布,梁一般都是依轴线来布置的.在每一根梁处都有标注梁的代号.按梁的不同代号从1找到最后的或者说最大的编号.每一个梁的代号都能找到相同的标注的一根梁其配有详细的配筋、梁断面尺寸标注,有的还有跨数和悬挑的标注.通过把所有的代号的梁找出来,基本上就能看明白梁配筋图了.同时也可以结合建筑平面图来看,“基本上是墙下就有梁,房间分隔处下就有梁”,便于理解.②看墙柱标准层位置图,注意有些连系梁的配筋是标注在墙柱布置图上的,并将柱布置图与梁图结合看.完成这几步后,基本上能清楚标准层的结构了.在看柱位置图时,可以同时看一看柱子配筋.③看标准层板配筋图,将梁、柱、板配筋图中的说明看一遍,包括图上的文字说明和施工图中的各种详图（大样图）代码,结合标识位置看；结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合.④看桩基施工图、承台、地梁图⑤看非标准层的结构施工图和地下室的结构施工图.⑥看屋面结构施工图.⑦看水池、坡道、屋顶楼梯间、电梯间等的结构施工图.⑧看结构施工图总说明,了解各种施工要点⑨如有审图意见和图纸会审、设计变更之类,将其对照施工图看,并注写在结构施工图上.⑩仔细查看各种大样图,注意钢筋走向,根据标注思考如何布置和支模.施工图看多了,很多人会养成特有的看图习惯,以上的识图顺序也不是固定不变的,刚开始看图的盆友们可以试试这个顺序,当然识图经验也需要大家慢慢积累,才能更快的提高识图的速度和效率.（2）识图要点①结构设计说明识图要点设计说明中有些内容有时候会通用的,所以大家在看图的时候只需记住比较特殊的内容.比如结构的特殊要求,结构所采用的材料,混凝土、钢筋（包括预应力钢筋）、砌体的块材和砌筑砂浆等结构材料,清楚其品种、规格、强度等级、特殊性能要求、自重及相应的产品标准等.还有,关于建筑物的基本信息、所在场地的岩土勘察报告、所用的技术标准和构造等,这些也是要掌握的基本内容.②结构布置图识读要点结构布置图,由结构平面图和剖面图或标准图组成.•了解结构的类型、主要构件的平面位置与标高,并与建筑施工图结合了解各构件的位置和标高的对应情况.•结合剖面图、标准图和详图对主要构件进行分类,了解它们的相同之处和不同点.•了解各构件节点构造与预埋件的相同之处和不同点•了解整个平面内,洞口、预埋件的做法与相关专业的连接要求.•重点掌握各主要构件的细部要求和做法,深入了解,对于不清楚的地方做标记,再去查找相关的图纸,并结合结构设计说明核实正确性.基础布置图的识读看图的时候注意基础的标高和定位轴线的数值、基础的形式、区别和做法,注意其它工种在基础上的预埋件和留洞.•查阅建筑图,核对所有的轴线是否和基础一一对应,了解是否有的墙下无基础而用基础梁替代,基础的形式有无变化,有无设备基础.•对照基础的平面和剖面,了解基底标高和基础顶面标高有无变化,有变化时是如何处理的.•基础中预留洞和预埋件的平面位置、标高、数量.•各个部位的尺寸和配筋.③结构详图识图要点•应将构件对号入座,即：核对结构平面上,构件的位置、标高、数量是否与详图相吻合,有无标高、位置和尺寸的矛盾.•了解构件与主要构件的连接方法,看能否保证其位置或标高,是否存在与其它构件相抵触的情况.•了解构件中配件或钢筋的细部情况,掌握其主要内容.•结合材料表核实以上内容.三、识图心得分享“很多时候看结构施工图知道要看什么,就是看不快,看了一遍要么没记住重点,要么容易出错,怎么破？”其实,想要掌握熟练的看图技能,除了学习很多结构知识,盆友们还需要细心和耐心,平时多看多做笔记,才能进步得更快啊.也整理了部分看图的心得和体会,和大家一起分享.•牢记图纸的尺寸.图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住.但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的,加深对设计图纸的理解,有利于施工操作,减少或避免施工错误.•捋清图纸的相互关系.现在我们只讲到结构施工图,但实际工作中,我们会接触到各种图纸,每张图纸从不同的方面表达某一个部位的做法和要求,这些不同部位的做法和要求,就是一个完整的建筑物的全貌.所以弄清各张图纸之间的关系,是看图的重要环节,是发现问题、减少或避免差错的基本措施.•开始看结构施工图的人可以买一本11G图集,熟悉图集中的各种标注方法说明,准备好施工手册看图不懂的时多去翻翻.•利用好图表对照.一份完整的施工图纸,除了包括各种图纸外,还包括各种表格,这些表格具体归纳了各分项工程的做法、尺寸、规格、型号,是施工图纸的组成部分.例如在结构施工图纸中,常见的构件表根据工程所需的梁、柱、板的编号、名称,列出各类构件的规格、尺寸、型号、需要数量；钢筋表在各种钢筋混凝土梁、柱、板、基础等结构中,所需钢筋的品种、直径、规格、尺寸、形状、根数和重量.在看图时,先将自己看图时理解到的各种数据,与有关表中的数据进行核对,如完全一致,证明图纸及理解均无错误,如发现型号不对、规格不符、数量不等时,应再次认真核对,进一步加深理解,提高对设计图纸的认识,同时也能及时发现图、表中的错误.•随看随记看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象.•先粗后细先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2～3遍.细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆.•专心致志,看图纸必须认真、仔细.对施工图中的每个数据、尺寸,每个图例、符号,每条文字说明,都不能随意放过.对图纸中表述不清或尺寸短缺的部分,绝不能凭自己的想象、估计来施工,否则就会差之毫厘,失之千里.到这里,识图知识分享就结束啦,盆友们有新收获么？大家看完之后,记得还要去多翻翻图纸,将今天学到的识图技巧运用起来,这样才能更快提高自己的识图能力哟.。
结构施工图识读
图”。基础平面图主要是表示建筑物在相对标高±0.000以下
基础结构的图纸，是施工时在地基上放灰线、开挖基坑和施工
基础的依据。
3.1.2 基础平面图的内容
在基础平面图中应表示出墙体轮廓线、基础轮廓线、基础
的宽度和基础剖面的位置、标注定位轴线和定位轴线之间的距
离，至于基础的细部轮廓线都可省略不画，这些细部的形状，
其定位尺寸；编号相同且定位尺寸相同的基础，可仅选择一
个进行标注。
２.独立基础编号
各种独立基础编号应符合表３-10的要求。
上一页 下一页 返回
任务３ 识读基础结构平面图
３.独立基础平面注写方式
独立基础的平面注写方式，分为集中标注和原位标注两
部分内容。
４.独立基础截面注写方式
独立基础的截面注写方式，可分为截面标注和列表注写
1.3 常见钢筋标注及表示方法
１. 钢筋的作用及标注方法
配置在钢筋混凝土结构中的钢筋，按其作用可分为受力筋、
箍筋、架立筋、分布筋和构造筋等。
上一页 下一页 返回
任务１ 结构施工图概述
（１）受力钢筋：承受构件内拉、压应力的钢筋。其配
置根据受力通过计算确定，且应满足构造要求。在梁、柱中
的受力筋亦称纵向受力筋，标注时应说明其数量、品种和直
文字注写方式表达。 （２）按结构层绘制的平面布置图中，直接用文字表达各类构
件的编号（编号中含有构件的类型代号和顺序号）、断面尺寸、 配筋及有关数值。 （３）混凝土柱可采用列表注写和在平面布置图中截面注写方 式。 （４）混凝土剪力墙可采用列表和截面注写方式。 （５）混凝土梁可采用在平面布置图中的平面注写和截面注写 方式。 （６）重要构件或较复杂的构件，不宜采用文字注写方式表达 构件的截面尺寸和配筋等有关数值，宜采用绘制构件详图的表 示方法。
结构施工图识图
3.3 板的平法识读
7.4.1、板的平面表示方法 （一）坐标方向的规定 当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向； 当轴网转折时，局部坐标方向顺轴网转折角度做相应转折； 当轴网向心布置时，切向为X方向，径向为Y方向。 （二）板块集中标注 板块集中标注的内容为：板块编号、板厚、 贯通纵筋以及当板面标 高不同时的标高高差。 对于普通楼面，两向均以一跨为一块板；对于密肋楼盖，两向主梁 （框架梁）均以一跨为一块板（非主梁密肋不计）。所有板块应逐 一编号，相同编号的板块可择其一做集中标注，其它仅注写置于圆 圈内的板编号，以及当板面标高不同时的标高高差。
3.1 柱的平法识读
3.2 梁的平法识读
梁平法施工图是在梁的结构平面布置图上，采用平面注写方式或截 面注写方式表达的梁配筋图。 7.2.1、平面注写方式 平面注写方式，系在梁平面布置图上，分别在不同编号的梁中各选 一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图7.2.1。 平面注写包括集中标注和原位标注。集中标注表达梁的通用数值， 原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁 的某部位时，则将该项数值用原位标注。使用时，原位标注取值优 先。
三、结构施工图平面整体设计方法（以下简称“平法”）。 它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置 用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、 墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简 洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。 详见图集《平面整体表示方法制图规则和构造详图》（16G101）。
3d
3.5d
3.5d
6.25d
4.25d
半圆弯钩
直角弯钩
教您如何识读建筑结构设计施工图
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教您怎样识读建筑结构设计施工图结构施工图是依据房子建筑中的承重构件进行结构设计后绘制成的图样。
结构设计时依据建筑要求选择结构种类，并进行合理部署，再经过力学计算确立构件的断面形状、大小、资料及结构等，并将设计结果绘成图样，以指导施工，这类图样有时简称为结施，结构施工图与建筑施工图同样，是施工的依照，主要用于放灰线、挖基槽、根基施工、支承模板、配钢筋、灌溉混凝土等施工过程，也用于计算工程量、编制估算和施工进度方案的依照。
本专题主要介绍结构施工图有关内容，希望能给网友带来帮助〔一〕结构设计说明抗震设计与防火要求，地基与根基，地下室，钢筋混凝土各样构件，砖砌体，后浇带与施工缝等局部采纳的资料种类、规格、强度等级，施工本卷须知等。
〔二〕结构平面图1．根基平面图；2．楼层结构平面部署图；3．屋面结构平面部署图〔三〕构件详图1．梁、板、柱及根基结构详图；2．楼梯结构详图；3．屋架结构详图；4．其余详图如支撑详图等结构施工图中，根本构件如板、梁、柱等，为了图样表达【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！简洁简要，便于清楚划分构件，便于施工，制表、查阅，有必需以代号或符号去表示各种构件，国家?建筑结构制图标准?给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图次序是施工图识读的一般顺序。
比较切合看图的习惯，同时也是施工图绘制的先后次序。
2．由前去后看，依据房子的施工先后次序，从根基、墙柱、楼面到屋面挨次看，此次序根本也是结构施工图编排的先后次序。
3．看图时要注意从粗到细，从大到小。
先粗看一遍，认识工程的概略、结构方案等。
而后看总说明及每一张图纸，熟悉结构平面部署，检查构件部署能否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等能否正确。
最后依据结构平面部署图，详尽看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
《结构施工图识读》
除了钢筋混凝土结构、钢结构和木结构外，还有砖混结构、石结构等其他结构形式。
其他结构形式施工图概述
其他结构形式施工图的组成与上述三种结构形式类似，包括结构设计总说明、平面布置图和各部分详图等。
其他结构形式施工图的组成
结构施工图的绘制与输出
结构施工图的绘制工具与软件
AutoCAD
结构施工图的绘制流程与规范
明确设计要求、收集相关资料、了解建筑物的功能和结构特点等。
根据设计要求和规范，确定建筑物的轴线位置，并绘制出相应的轴线。
根据地质勘察报告和设计要求，绘制出建筑物的基础平面图和剖面图。
结构施工图的绘制流程与规范
根据设计要求和规范，绘制出承重墙、梁、柱等结构构件的平面图和剖面图。
建筑材料选用
在选用建筑材料时，需要考虑建筑物的用途、环境条件、施工方法等因素，以确保建筑物的安全性和耐久性。
结构施工图的识读方法
结构施工图的符号与标注
标高与尺寸的标注
例如，H表示本层标高，h表示建筑物的总高度等。
梁、板、柱等构件的代号
例如，L表示梁，B表示板，Z表示柱等。
钢筋的标注
例如，Φ表示钢筋的直径，@表示钢筋的间距等。
202X
单击此处添加副标题内容
《结构施工图识读》
汇报日期
汇报人姓名
目 录
结构施工图概述 结构施工图的识读基础 结构施工图的识读方法 结构施工图的实例解析 结构施工图的绘制与输出
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
contents
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
钢筋混凝土结构施工图识读要点
在识读钢筋混凝土结构施工图时，需要注意图纸的标注、符号含义、钢筋的规格和数量、混凝土的强度等级等。
结构施工图识读(3)
4. 顶层竖向钢筋
L = 层高-保护层 +（Lae- 板厚 + 保护层） = 3200-15 +（38×12-100+15）
371 3185
= 3185 + 371
根数同中间层： N = 54
5. 顶层水平筋和拉筋同中间层
四、板平法施工图制图规则及示例
（一）板的平面表示方法 1.坐标方向的规定
1866
2.中间层（一、二层）竖向钢筋 L =层高+上面搭接长度1.2Lae
= 3200+1.2× 38 × 12
= 3966 根数：
N = 排数×{Round[ (墙净长-50 × 2)/间距]+1} = 2 ×[ Round （5200-50 × 2/200）+1] = 2 × 27 = 54 3966
（四）构造要求
1. 剪力墙身水平钢筋构造 ① 转角墙
外侧水平筋连续通过转弯
上下相邻两排水平筋交错搭接
② 翼墙
③ 斜交墙
④ 端部暗柱墙
暗柱端部纵筋
⑤ 端部有端柱时墙
伸至对边≥0.4laE
⑥ 剪力墙双排配筋时水平筋交错搭接
拉筋规格、间距详设计
2.剪力墙身竖向钢筋构造
① 顶部构造
拉筋规格、间距详设计
（1）洞口编号：矩形洞口为：JD××（××为序号） 圆形洞口为：YD××（××为序号）
（2）洞口几何尺寸：矩形洞口为洞宽×洞高（b×h）
圆形洞口为洞口直径D。
（3）洞口中心相对标高。指相对于结构楼（地）面标高的 洞口中心高度。当其高于结构层楼面时为正值，低于结构 层楼面时为负值。
（4）洞口每边补强钢筋 ①洞宽、洞高不大于800的矩形洞口设置构造补强钢筋 洞口每边加钢筋≥2φ 12，且不小于同向被切断钢筋总面积 的50%，本项免注。 例：JD3 400×300， +3.100，表示3号矩形 洞口，洞宽400，洞高 300，洞口中心距本结 构层楼面3100，洞口每 边钢筋按构造配置。
1.2结构施工图识读解析
3）钢筋表
图示的重点是钢筋及其配置，而不是构件的形状，为此，构件的可见轮廓线等 以细实线绘制
标准员
3. 2、标注法
1）标注钢筋的根数和直径
n Ф d 钢筋的直径 (mm) 钢筋等级直径符号 钢筋的根数 如： 4 Ф20
2）标注钢筋的种类、直径和相邻钢筋的中心距离
Ф d @ s 相邻钢筋的中心距离（mm) 相等中心距离符号 钢筋的直径 (mm) 钢筋等级直径符号 如：Ф6 @ 200
标准员
1.5结构施工图识读的正确方法是： 先看结构设计说明；再读基础平面图、基础结构详图；然后读楼层结 构平面布置图、屋面结构平面布置图；最后读构件详图、钢筋详图和 钢筋表。各种图样之间不是孤立的，应互相联系进行阅读。
识读施工图时，应熟练运用投影关系、图例符号、尺寸标注及比例，
以达到读懂整套结构施工图
1）受力筋
2.4、钢筋的弯钩
标准员
1）标准的半圆弯钩：一个弯钩需增加长度为6.25d。 例如：直径为20的钢筋弯钩长度为6.25 x 20=125mm,一般取130mm。 2）箍筋弯钩： 箍筋分为封闭式、开口式、抗扭式三种。 封闭式和开口式箍筋的弯钩的平直部分长度同半圆弯钩一样取 5d。抗扭 式箍筋弯钩的平直部分长度按设计确定，一般取10d。 钢筋弯钩形式如下图：
标准员
1.4结构施工图的绘制方法
钢筋混凝土结构构件配筋图的表示方法有三种：
一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、 配
筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符 号表达。此法比“详图法”要简单方便得多，手工绘图时，深受 设计人员的欢迎。其不足之处是：同类构件的许多数据需多次填写， 容易出现错漏，图纸数量多。
建筑结构施工图的识图方法【最新】
建筑结构施工图的识图方法01把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
02记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
03弄清关系看图时，必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
结构设计：结构施工图有哪些识读步骤？
结构设计：结构施工图有哪些识读步骤？
1．先看目录，通过阅读图纸目录，了解是什么类型的建筑，是哪个设计单位，图纸共有多少张，主要有哪些图纸，并检查全套各工种图纸是否齐全，图名与图纸编号是否相符等。
2．初步阅读各工种设计说明，了解工程概况，将所采用的标准图集编号摘抄下来，并准备好标准图集，供看图时使用。
3．阅读建施图。
读图次序依次为：设计总说明、总平面图、建筑平面图、立面图、剖面图、构造详图。
初步阅读建施图后，应能在头脑中形成整栋房屋的立体形象，能想象出建筑物的大致轮廓，为下一步结施图的阅读作好准备。
4．阅读结施图。
结施图的阅读顺序可按下列步骤进行：
（1）阅读结构设计说明。
准备好结施图所套用的标准图集及地质勘察资料备用。
（2）阅读基础平面图、详图与地质勘察资料。
基础平面图应与建筑底层平面图结合起来看图。
（3）阅读柱平面布置图。
根据对应的建筑平面图校对柱的布置是否合理，柱网尺寸、柱断面尺寸与轴线的关系尺寸有无错误。
（4）阅读楼层及屋面结构平面布置图。
对照建施平面图中的房间分隔、墙体的布置、检查各构件的平面定位尺寸是否正确，布置是否合理，有无遗漏，楼板的形式、布置、板面标高是否正确等。
（5）按前述的施工图识读方法，详细阅读各平面图中的每一个构件的编号、断面尺寸、标高、配筋及其构造详图，并与建施图结合，检查有无错误与矛盾。
看图中发现的问题要一一记下，后按结施图的先后顺序将存在的问题全部整理出来，以便在图纸会审时加以解决。
（6）在前述阅读结施图中，涉及采用标准图集时，应详细阅读规定的标准图集。
结构施工图识图步骤详解
结构施工图识图步骤详解
一、结构施工图的识读方法和右图总的看图步骤结构施工图的识
读方法可归纳为：“从上往下看，从左往右看，从前往后看，从大到
小看，由粗到细看，图样与说明对照看，结施与建施结合看，其他设
施图参照看。
”总的看图步骤：先看目录和设计说明，再看建施图，
然后再可看结构施工图。
二、阅读结构施工图的顺序按结构设计说明、基础图、柱及剪力
墙施工图、楼屋面结构中平面图及详图、楼梯初步设计电梯施工图的
顺序读图，并将结构平面图与详图，结构施工图与建筑施工图对照起
来看，遇到问题时，应一一记录并校对汇总，待图纸会审时则提交加
以解决。
图纸中的文字说明是施工图的重要组成部分，应认真仔细逐
条阅读，并与图样对照看，便于完整认知图纸。
在阅读结构中施工图时，遇到采用标准图集的情况，应仔细阅读规定的标准图集。
三、砖混结构结构设计施工图的特点砖混结构一般采用条形基础，砖墙承重，钢筋混凝土楼屋盖。
一般砖混结构房屋结构施工图的内容
和编排顺序下列：结构设计总说明（一般小工程不单独编制未必此图）；基础及管沟图；楼盖结构平面及剖面图；屋盖结构平面及剖面图；现浇构件图；预制构件图；楼梯、雨蓬等的详图。
四、混凝土结构房屋结构铸铁施工图的特点一般混凝土如下表所
示结构房屋结构施工图的内容和编排顺序以下：结构设计总说明基础
施工图柱施工图剪力墙施工图梁施工图楼屋面板施工图楼梯施工图其
他构件施工图。
结构施工图识图
例3：纯悬挑板平法标注见图
精品课件
（三）板支座原位标注
板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部 受力钢筋。
板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在梁悬 挑部位单独配置时，则在原位表达）。在配置相同跨的第一跨（或 梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗 实线（当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对 边或贯通短跨），以该线段代表支座上部非贯通纵筋；
4、板面标高高差
板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括 号内，且有高差时注，无高差时不注。
5、有关说明
同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、 平面形状以及板支座上部的非贯通纵筋可以不同，如同一编号板块的平 面形状可为矩形、多边形及其它形状等。
精品课件
板平法集中标注图
框架柱L
主梁 KL
次梁 L
悬挑梁
XL
精品课件
1.2结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种： 一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、 配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字
构件埋于地下,承受建筑物的全部荷载,并传递给基础.建 筑物的上部结构形式相应地决定基础的形式。如建筑物 的上部结构为砖墙承重，就采用墙下条形基础；独立柱 基础作为柱子的基础。 基础图表示建筑物室内地面以下基础部分的平面布置及 详细构造.通常用基础平面图和基础详图表示。
基础详图主要表明基础各组成部分的具体形状、大小、 材料及基础埋深等。通常用断面图表示，并与基础平面 图中被剖切的相应代号及剖切符号一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构设计辅导知识：结构施工图识读步骤结构施工图识读步骤：
1.先看目录，通过阅读图纸目录，了解是什么类型的建筑，是哪个设计单位，图纸共有多少张，主要有哪些图纸，并检查全套各工种图纸是否齐全，图名与图纸编号是否相符等。
2.初步阅读各工种设计说明，了解工程概况，将所采用的标准图集编号摘抄下来，并准备好标准图集，供看图时使用。
3.阅读建施图。
读图次序依次为：设计总说明、总平面图、建筑平面图、立面图、剖面图、构造详图。
初步阅读建施图后，应能在头脑中形成整栋房屋的立体形象，能想象出建筑物的大致轮廓，为下一步结施图的阅读作好准备。
4.阅读结施图。
结施图的阅读顺序可按下列步骤进行：
（1）阅读结构设计说明。
准备好结施图所套用的标准图集及地质勘察资料备用。
（2）阅读基础平面图、详图与地质勘察资料。
基础平面图应与建筑底层平面图结合起来看图。
（3）阅读柱平面布置图。
根据对应的建筑平面图校对柱的布置是否合理，柱网尺寸、柱断面尺寸与轴线的关系尺寸有无错误。
（4）阅读楼层及屋面结构平面布置图。
对照建施平面图中的房间分隔、墙体的布置、检查各构件的平面定位尺寸是否正确，布置是否合理，有无遗漏，楼板的形式、布置、板面标高是否正确等。
（5）按前述的施工图识读方法，详细阅读各平面图中的每一个构件的编号、断面尺寸、标高、配筋及其构造详图，并与建施图结合，检查有无错误与矛盾。
看图中发现的问题要一一记下，后
按结施图的先后顺序将存在的问题全部整理出来，以便在图纸会审时加以解决。
（6）在前述阅读结施图中，涉及采用标准图集时，应详细阅读规定的标准图集。
