RGB线缆与15针的VGA头子的接线方法

RGB线缆与15针的VGA头子的接线方法，望高手指教VGA线制作：剥开VGA线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步RGB线缆有5芯，R、G、B红绿蓝三个颜色的线接到VGA的头子１、２、３针脚，行频线接到13针脚，场频线接到14针脚，屏蔽层的线接到绞一起接到6、7、8针脚；ＲＧＢ的线缆５芯线缆的颜色：计算机D15 VGA插头的焊接方法VGA的头子是15针。

1接红，6接红的接地；2接绿，7接绿接地；3接兰，8接兰接地；5接橙色的线；10接褐色；11接黑色；13接白色；14接黄色；外壳接屏蔽线。

1 视频输入(红)2 视频输入(绿)3 视频输入(蓝)4 与10连接5 接地6 视频接地(红) 7 视频接地(绿) 8 视频接地(蓝) 9 空10 逻辑接地11 与10连接12 串行数据线13 水平同步14 垂直同步15 数据时钟线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

网线做VGA延长线

VGA线，就是用于连接电脑和显示设备的线（比如投影仪、电视、多个显示器。

），在ZGC买也不便宜啊，其实用网线就可以自己做了，又省钱又省事
Step.1首先剥开一段网线外皮，约3厘米左右，露出8根颜色各异的细小电线
评论此步骤
Step.2然后使用剥线钳将每根细线的绝缘皮剥除一厘米左右。

如果没有剥线钳，牙齿也行滴，嘿嘿。

同样的方法处理好网线的另一端。

评论此步骤
Step.3接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。

如果需要将延长线穿墙使用的话，可以先穿好，再焊接VGA头。

附VGA各针脚定义：
15针VGA各针脚的定义：
1PIN —模拟信号的”红”
2PIN —模拟信号的”绿”
3PIN —模拟信号的”蓝”
4PIN —地址码
5PIN — N/C
6PIN —模拟“红”的接地端7PIN —模拟“绿”的接地端8PIN —模拟“蓝”的接地端9PIN —备用
10PIN —数字接地端
11PIN —地址码
12PIN —地址码
13PIN —行场信号
14PIN —垂直行场信号
15PIN —接地端（屏蔽层）
评论此步骤
Step.4焊接
评论此步骤
Step.5焊接好以后，将接头的盖子合上
评论此步骤
Step.6接显示器，ok！
评论此步骤
Step.7物美价廉的VGA延长线想要多长都行，网线很便宜
评论此步骤
【需要准备的材料】
∙ VGA转接头一对（针对你的设备购买相应的公头或母头）∙网线一根（五类线）
∙烙铁
∙剪刀
∙剥线钳。

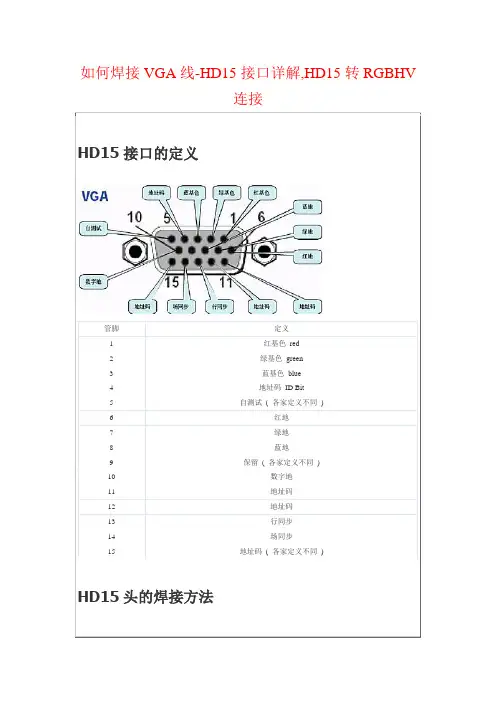

如何焊接VGA线-HD15接口详解,HD15转RGBHV连接

如何焊接VGA线-HD15接口详解,HD15转RGBHV连接
HD15接口的定义
管脚
定义
1
红基色red
2
绿基色green
3
蓝基色blue
4
地址码ID Bit5自测试( Nhomakorabea家定义不同)
6
红地
7
绿地
8
蓝地
9
保留(各家定义不同)
10
数字地
11
地址码
12
地址码
13
行同步
14
场同步
15
地址码(各家定义不同)
HD15头的焊接方法
脚14
黄线的屏蔽线
脚11
D15端壳与10、6、7、8连接起来形成共地
选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）
3+4线
D15
红线的芯线
脚1
红线的屏蔽线
脚6
绿线的芯线
脚2
绿线的屏蔽线
脚7
蓝线的芯线
脚3
蓝线的屏蔽线
脚8
黑线
脚10
棕线
脚11
黄线
脚13
白线
脚14
外层屏蔽
D15端壳压接
还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。
RGB接口
专业的显示设备除了有D15接口外，还有rgbhv的BNC接口。
RGB的焊接方法
非常简单一一即可，注意选用75欧的BNC头。
HD15转RGBHV连接
RBGHV

BNC接头接法

BNC接头接法一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述:S : 射频 Y : 聚乙烯绝缘 V : 聚氯乙烯护套75:75 欧姆 5:线径为5mm 2 :代表芯线为多芯二、第一步:(如下图)用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。

绝缘层高出外护套约3mm。

三、第二步:(如下图)用尖头电烙铁给整理过的屏蔽网线和芯线上锡。

注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。

可适当减少屏蔽网的根数和将屏蔽网焊扁。

四、第三步:(如下图)五、第四步:(如下图)用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。

六、第五步:(如下图)将上过锡的线缆与上过锡的BNC头直接焊接。

整理毛刺。

视频监控安装及BNC接头做法(示意图)2009-08-28 20:381.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线,接地屏蔽线,、乳白色透明绝缘层和芯线,信号线,，芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

RS232串口焊法RJ45和VGA

引脚即：2—2 2—3 3— 3 和 3— 2 5— 5 5— 5
VGA
9针串口
2 —— 3 2 —— 2 3 —— 2 3 —— 3 4 —— 6 4 —— 6 5 —— 5 5 —— 5 6 —— 4 6 —— 4 7 —— 8 7 —— 8 8 —— 7 8 —— 7 标准交叉线接法，常用于级联，一标准平行线接法，常用于电脑与外般两头公或两头都是母都是交叉线设，一般一头公一头母都是平行线
一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思） 1PIN ——Red——模拟信号的“红” 2PIN ——Green——模拟信号的“绿” 3PIN ——Blue——模拟信号的“蓝” 4PIN ——ID Bit 、 5PIN ——N/C 、 6PIN ——R.GND——模拟信号的“红”的接地端 7PIN ——G.GND——模拟信号的“绿”的接地端 8PIN ——B.GND ——模拟信号的“蓝”的接地端 9PIN ——No.Pin 、（备用） 10PIN——GND ——数子信号的的接地端 11PIN——ID Bit——屏幕与主机之间的控制或地址码 12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏） 13PIN——H Sync—— 数字的水平行场信号 14PIN——V Sync ——数字的垂直行场信号 15PIN——N/C——接地端二、标准15针 VGA头焊接方法: 标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10 脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示： 15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号； VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、 5、10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用 “橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、 11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、 13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、 14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚 VGA插座外壳压接接地，（在此定义用绿白线，15－棕白） 15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

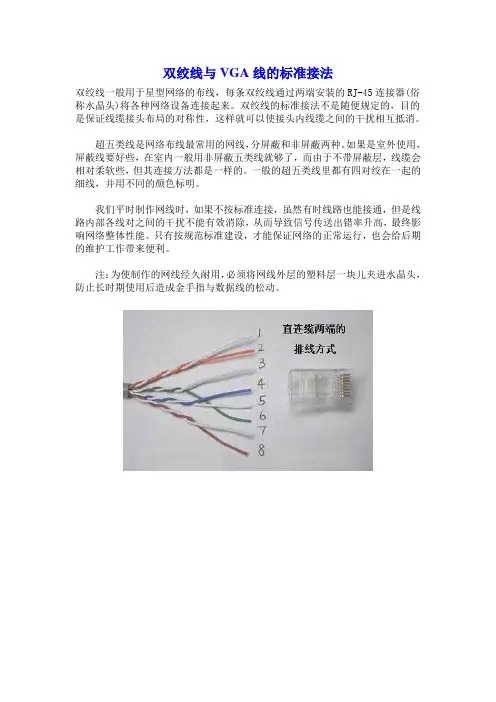

双绞线与VGA线的标准接法

双绞线与VGA线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器(俗称水晶头)将各种网络设备连接起来。

双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

注：为使制作的网线经久耐用，必须将网线外层的塑料层一块儿夹进水晶头，防止长时期使用后造成金手指与数据线的松动。

VGA线的接法及VGA转RGB线的接法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

VGA视频头的焊接方法

一、15针脚（15Pin）的VGA头焊接：
1) 1脚、2脚、3脚分别依次焊接R（红）、G（绿）、B（蓝）三基色同轴
芯线。

即VGA线中红、绿、蓝三根最粗线的中间芯线
2) 6脚、7脚、8脚分别依次焊接R（红）、G（绿）、B（蓝）三基色同轴
地线。

即红、绿、蓝三根最粗线的屏蔽层线
3) 5脚焊接自测试线（棕色细线）
4) 10脚焊接数字地线（黑色细线）；
5) 13脚焊接行同步信号线（黄色细线）；
6) 14脚焊接场同步信号线（白色细线）；
7) 视频头金属外壳焊接同轴地线（外层屏蔽层线）。

注：上表中存在没有标出的针脚和线，一律留空，仅焊接以上标出针脚和线色，剩余的线均剪掉以免短路。

在实际接线中，焊接完红绿蓝三色芯线与地线之后，只需把剩下线，其中2根焊接在13，14就好了，其余的剪断不要。

VGA线的外层屏蔽线焊接在15或者外壳上。

这就是基本的3+2焊接法，之后焊接VGA线另外一头的时候，只要把颜色对上就OK了。

二、9针脚（9Pin）的VGA头焊接：
1、脚2焊接R（红）基色同轴芯线与同轴地线；
2、脚3焊接G（绿）基色同轴芯线与同轴地线；
3、脚5焊接B（蓝）基色同轴芯线与同轴地线。

三、VGA视频头针脚自定义图：
注意：VGA头焊接分公头和母头，公头与母头焊接方法相同，针脚顺序相反。

见下图：
✧投影仪、电脑连接显示器的VGA视频线两端都为公头，即带针的头子。

✧母头一般用于地插、墙面模块等处，即带孔的头子。

VGA各针脚定义和焊接方法(精)

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA接口针脚定义及接法

针脚名称描述针脚名称描述1 RED 红色分量信号9 +5V 电源（未使用）GREEN 绿色分量信号10 GND 地线23 BLUE 蓝色分量信号11 N/C 未使用母头（孔）公头4 N/C 未使用12 SDA 串行数据信号（针）5 GND 地线13 H SYNC 水平同步（行同步）GND R 红色分量地线14 V SYNC 垂直同步（场同步）67 GND G 绿色分量地线15 SCL 串行时钟信号8 GND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图1 红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5自测试（各家定义不同）6红地7绿地8蓝地9保留（各家定义不同）10数字地11地址码12地址码13行同步14场同步15 地址码（各家定义不同）一般在VGA接头上，会1, 5, 6, 10, 11, 15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连（火线、零线、地线不能接反,特别是地线）；另一段插接投影仪端的电源输入,并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

VGA显示器数据线针脚定义

VGA针脚定义（显示器数据线针脚）VGA 是Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口。

一、VGA接口引脚定义：二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

各种音频接头的焊接方法

各种接头的焊接方法1
1#
2#脚热端（红或白线）2．JK头（非平衡或叫单声道）的连接方法：
热端（红或白线）
3．JK头（平衡或叫立体声道）的连接方法：
4．梅花头（RCA）的连接方法：
屏蔽+
5．Q9（BNC）头（焊接）的连接方法：
颜色定义：R（红）、G（绿）、B（兰）、H（黑）、V（黄）
R
屏蔽
7．串口232（9针）头的连接方法：
2#脚TX发送，3#脚RX接收，5#脚G 接地。

有时另一头2和3脚要反接。

博世主机的控制线，可用8芯网线1—8#脚直联。

（橙）（绿）（蓝）
6 7 8 9
8．DCN（6芯）的连接方法：
1 –下行线屏蔽、
2 –下行信号线（绿）、
3 –电源线（棕）、
4 –上行信号线（白）、
5 –上行线屏蔽、
6 –电源线（兰）、
1 6 5 5 6 1
公头（焊接面）母头（焊接面）
1 –白色
2 –屏蔽
3 –紫色
4 –黄色
5 –绿色
6 –红色
7 –蓝色
5
1（紫）3（紫）（白）6（蓝）7
公头（焊接面）母头（焊接面）。

电脑连接电视的方法--VGA篇(图文详解)

现在的电脑已经成了你家里的多媒体中心了，电脑可以看电影、听音乐、玩游戏、上网等，现在网络上的媒体资源很丰富，1080P/720P的高清电影也很多，但电脑显示器的尺寸小，即便在24寸的显示器上看电影，效果也不是很爽，并且坐在显示器前时间久了，也很不舒服。

电视的屏幕比显示器要大很多，颜色也比显示器鲜艳，在电视上看电影、玩游戏的效果要比显示器上好很多，并且你可以坐在沙发上或躺在床上看，那是何等的惬意！将你的电脑连接电视后，你就有了一个30或40几寸的大显示器，在电视这么大的显示器上看电影、玩游戏、上网等，带给你的是前所未有的震撼效果！如果你的电脑显卡有两个输出（VGA＋DVI、DVI＋DVI、DVI＋HDMI），将电脑连接电视后，加上原来的显示器，你就有了两个显示器，利用windows本身的双屏显示功能，两个屏幕可以显示完全不同的内容，你可以一边在显示器上上网，一边在电视上看电影，同时做两样事情，相当与将你的一台电脑变成了两台！并且电脑的操作性能几乎不受影响。

如何实现电脑连接电视以前的旧的CRT电视机可以通过AV端子或S端子连接到电脑上，但这种连接方法的效果很差，电脑上的文字几乎看不清，图像也不是很清晰，并且现在电脑显卡上的S端子也越来越少，所以我们不建议这种连接。

现在的液晶电视几乎都提供VGA接口和HDMI接口，用这两种接口连接电视，效果要好的多，几乎跟电脑显示器的清晰度差不多。

下面我们就从以下几个方面讲解，如何通过电视的VGA口将电脑连接到电视上。

电脑连接电视所需的接口及连接线电脑和电视之间长距离连接的解决方法（如书房或卧室电脑如何连接到客厅电视上）电脑连接电视后，电脑上的软件设置一、电脑连接电视所需的接口及连接线我们先来介绍一下，电视上需要的接口：VGA口和音频口，其中VGA口用来传电脑图像，音频口用来传电脑声音。

下图蓝色框中的梯形蓝色接口就是VGA口，一般会写有PC或电脑等字样。

下图VGA口左边的黄色框内的耳机接口，是用来连接电脑声音的，该接口一般会写有“PC输入”或“电脑输入”等字样。

VGA头转RGB的连线方式

RGB的焊接方法
非常简单一一即可，注意选用75欧的BNC头。
HD15转RGBHV连接
RBGHV
D15
红线的芯线
脚1
红线的屏蔽线
脚6
绿线的芯线
脚2
绿线的屏蔽线
脚7
蓝线的芯线
脚3
蓝线的屏蔽线
脚8
黑线的芯线
脚13
黑线的屏蔽线
脚10
黄线的芯线
脚14
黄线的屏蔽线
脚11
D15端壳与10、6、7、8连接起来形成共地
1脚
红色屏蔽线
6脚
BNC接头2
绿基色
绿色芯线
2脚
绿色屏蔽线
7脚
BNC接头3
蓝基色
蓝色芯线
3脚
蓝色屏蔽线
8脚
BNC接头4
行同步
黑色芯线
13脚
黑色屏蔽线
10脚
BNC接头5
场同步
黄色芯线
14脚
黄色屏蔽线
11脚
RGB的焊接方法非常简单，一一对应即可，注意最好是选用75欧的BNC头。
方法一；
方法二；
专业的显示设备除了有D15接口外，还有rgbhv的BNC接口。
VGA头转RGB的连线方式：
RGB全称为：RGBHV对应分别是红基色、绿基色、蓝基色、行同步、场同步。是由5个BNC的头组成的，一个BNC头只有中间线与屏蔽，简单来说，只要5个BNC头分别对应红、绿、蓝、行、场即可。具体对应VGA针脚接法如下：
RGBHV线
VGA线（3+4）
BNC接头1
ቤተ መጻሕፍቲ ባይዱ红基色
红色芯线

VGA线接线方法

VGA线接线方法VGA（Video Graphics Array）线是一种模拟视频传输技术，常用于连接计算机和显示器的接口。

它通过15针D-Sub连接器进行连接，其中包括3个颜色通道（红色、绿色和蓝色），以及用于同步信号的垂直和水平同步通道。

VGA线的接线方法包括两个方面：计算机端和显示器端的连接。

1.计算机端连接：首先，确定显示器端的VGA接口类型，通常有VGA、DVI和HDMI等接口。

然后，根据显示器接口类型选择对应的连接线或转接头。

一般来说，计算机通常配备有VGA接口，所以选择VGA接线是最常见的情况。

a.若计算机和显示器都有VGA接口：将VGA线一端的15针D-Sub连接器插入计算机的VGA接口，确保插入牢固。

另一端的15针D-Sub连接器插入显示器的VGA接口，同样要确保连接牢固。

b.若计算机有VGA接口，显示器有DVI接口：在计算机的VGA接口和显示器的DVI接口之间需要使用一个VGA到DVI的转接头。

将VGA线的一端插入计算机的VGA接口，然后将转接头的DVI接口插入显示器的DVI接口，确保连接牢固。

c.若计算机有VGA接口，显示器有HDMI接口：在计算机的VGA接口和显示器的HDMI接口之间需要使用一个VGA到HDMI的转接头。

将VGA线的一端插入计算机的VGA接口，然后将转接头的HDMI接口插入显示器的HDMI接口，确保连接牢固。

2.显示器端连接：确定连接了计算机端的VGA线后，将另一侧的VGA线连接至显示器端。

a.若显示器有VGA接口：将VGA线上另一端的15针D-Sub连接器插入显示器的VGA接口，确保连接牢固。

b.若显示器有DVI接口：在显示器的DVI接口上插入转接头的VGA接口，并确保连接牢固。

然后，将VGA线上另一端的15针D-Sub连接器插入转接头的VGA接口。

c.若显示器有HDMI接口：在显示器的HDMI接口上插入转接头的HDMI接口，并确保连接牢固。

然后，将VGA线上另一端的15针D-Sub连接器插入转接头的VGA接口。

VGA线的制作

第一种方法：VGA接头两个（15针注意要一个公头一个母头）VGA头上会15个数字标号（这个很重要）直接用一根网线8 蕊将VGA头上的1、2、3、6、7、8、13、14头分别焊接。

注意两个头一定要对应上1 － 12 － 23 － 36 － 67 －78 －813 －1314 －14第二种方法：将一根1.5米长VGA剪断，分别将1 2 3 6 7 8 13 14号线接到水晶头母座上，两端接法要一样，中间用一根带水晶头的网线分别插入相应母座上就可以了（注：网线二端都按A或B接线法，不可一头A一头B）。

如上方法就可以用网线传视频信号了，40米内效果很好，如果再远需用两口带信号放大功能分屏器就可以了！1红基色2 绿基色3 蓝基色4 地址码5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )VGA各针脚定义和焊接方法15针VGA各针脚的定义：1PIN ——模拟信号的“红”2PIN ——模拟信号的“绿”3PIN ——模拟信号的“蓝”4PIN ——地址码5PIN ——N/C6PIN ——模拟“红”的接地端7PIN ——模拟“绿”的接地端8PIN ——模拟“蓝”的接地端9PIN ——备用10PIN——数字接地端11PIN——地址码12PIN——地址码13PIN——行场信号14PIN——垂直行场信号15PIN——接地端（屏蔽层）VGA线改造：利用容易布线的网线（￥2.0/米），2个VGA插头（￥2.5*2）。

使用8条线焊接出VGA连线，显示器是液晶17寸刷新在1280*1024 60Hz，显示正常。

为什么用网线？因为买的VGA线插头过大（过墙需要打很大一个洞），价格也不便宜，线也较硬，布线不美观。

网线可以在墙上钻一个普通8mm孔就可以了，买白色线基本和墙体一个颜色不影响美观。

网线中的8芯线焊接VGA针脚只焊7线的焊接方法： 35W电烙铁，松香，焊锡丝1、2、3脚分别用用其中3根颜色分别焊接两头颜色对应。

VGA显示器数据线针脚定义

VGA针脚定义（显示器数据线针脚）VGA 是Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口。

一、VGA接口引脚定义：二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

各类vga接头接线图

1
2
3
HP接线图(3+6)
不管公母头，15针中要焊接的有1，2，3，5，10，13，14，其中6，7，8是公共地，可以单独焊接到各个针角上，也可以与金属外壳焊接在一起，二头同样的焊接法。

一般VGA线有7根线（3+4）+屏蔽层。

3根粗线为颜色线，其中的内芯分别焊接在1，2，3针角上，外芯焊接在6，7，8上，4根细线的焊接要与另一头的线序一致，比如黑接在5针上，别一头的黑也接在5针上。

以此类推。

屏蔽层可以与6，7，8线并接，再焊接到金属外层上，也可以单独焊接在金属外层上，也可以直接剪掉不焊接。

另外，焊接VGA头是比较麻烦的，焊点多，针角密，一定要耐心，接线前在针角上和VGA线上先搪锡，在VGA 线头上套好热缩管（其它护套也一样），以免各针角间短路，带来不必要的维修与质量问题。

各类VGA接头接线图
*可有可无
普通接线图(3+6)普通接线图(3+4)。
