7芯VGA线的焊接方法

合集下载

显示器VGA接口针脚定义及焊接方法

显示器VGA接口针脚定义及焊接方法

显示器VGA接口针脚定义及焊接方法VGA接口15根针,其对应接口定义如下,其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)针脚名称描述针脚名称描述母头(孔)公头(针)1RED红色分量信号9+5V电源(未使用)2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步(行同步)6GND R红色分量地线14V SYNC垂直同步(场同步)7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线一般在VGA接头上,会1,5,6,10,11,15等标明每个接口编号。

普通VGA线焊接方法如下:红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法:就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1 、2 、3 脚接红、绿、蓝的芯线;13 接黄线;14 接白线;外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连(火线、零线、地线不能接反,特别是地线);另一段插接投影仪端的电源输入,并与所布的电源线相连(火线、零线、地线)。

2、将原配的RS232控制线一分为二两段(其中有的中间有三根线,有的有四根线)。

两段线分别与作控制线的双绞线两端连接(如果RS232中的线为四根,则与又绞线的四对线对应;如果RS232中的线为三根,则将双绞线头中多余的一对线剪断,再对接,两端线序相同)。

vga线接法图解(图文运用)

vga线接法图解(图文运用)

vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写,信号类型为模拟类型。

常用模拟计算机信号接口:VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为:(注意 D15 接头一定选用金属外壳)3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中,还有一种非常简单适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接。

--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外,还有 rgbhv 的 BNC 接口,如图:RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可,非常简单。

--------------------------------------------------------------------------------特殊连接线--D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法:默认分类 2010-03-18 16:23:08 阅读903 评论0字号:大中小15针VGA线接法:15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)(红色信号)2 GREEN. Green Video (75 ohm, 0.7 V p-p)(绿色信号)3 BLUE. Blue Video (75 ohm, 0.7 V p-p)(蓝色信号)4 ID2. Monitor ID Bit 2(显示器标识位2)5 GND. Ground(地)6 RGND. Red Ground(红色地)7 GGND. Green Ground(绿色地)8 BGND. Blue Ground(蓝色地)9 KEY-Key. (No pin)(空,无引脚)10 SGND. Sync Ground(同步地)11 ID0 . Monitor ID Bit 0(显示器标识位0)12 ID1or SDA . Monitor ID Bit 1(显示器标识位1)13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)(行同步)14 VSYNC. Vertical Sync(场同步)15 ID3or SCL. Monitor ID Bit 3(显示器标识位3)VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B,且一般的都对应着相同颜色;13、14对应尾板上的H/V(行、场);6、7、8对应R/G/B的地。

VGA线2+3焊接方法

VGA线2+3焊接方法

7芯VGA线的焊接方法一般在VGA接头上,会1,5,6,10,11,15等标明每个接口编号。

如果没有,如上图所示编号。

注意,公母头焊接时,须注意将方向平行反过来焊接。

如图:公头〓〓〓〓〓〓〓〓〓〓〓〓〓母头普通VGA线焊接方法如下(D7焊接法):粗红的芯线脚 1粗蓝色的线脚 2粗白色线的线脚3细红的线脚 10细白色线的芯线脚 13细黑色的线脚 14细黄色线脚 15外层屏蔽端壳压接我们在使用投影仪等设备时,其VGA接头大多需要人工焊接,接头多,难焊是VGA 的焊接的两个难头,弄不好要么没信号,要么出现色差。

按照VGA接头(15HD)的标准,共各引脚的定义如下:1 ——Red 、2 ——Green 、3 ——Blue (红绿蓝)4 ——ID Bit(地址码)、5 ——N/C(各家定义不同)6 ——R.GND、7 ——G.GND 、8 ——B.GND 、(红绿蓝模拟地)9 ——No.Pin(保留)10——GND (数字地)11——ID Bit 、12——ID Bit(地址码)13——H Sync 、14——V Sync (行同步14 场同步)15——N/C (各家定义不同)其中1、2、3为模拟的红、绿、蓝信号,6、7、8为对应的模拟地;13、14为数字的行场信号,10为数字地;ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中,经常会在地线的连接中出现错误,如果将某些脚(如4,5,9,15等)接到地线上,以大屏显示这种应用而言不至于出现什么问题,但如果10脚未接地的话,恐怕就要出现地线不通的情况,因此如果用到这类接头时建议先测量一下,看看彼此的定义是否一样,当然有时为了避免出现这种情况,有些设备将不用的引脚全部接地了,虽然不标准,但挺实用,只是如果要用到相应的控制位时会出问题,这一点应该知道,目前可这样用。

标准15针 VGA 显示接口定义及焊接方法(D15),选择 3+4 计算机视频线的传统焊法为:(注意 D15 接头一定选用金属外壳),3+4 线 D15 插头:红线的芯线:脚 1 、红线的屏蔽线:脚 6绿线的芯线:脚 2 、绿线的屏蔽线:脚 7蓝线的芯线:脚 3 、蓝线的屏蔽线:脚 8黑线:脚 10 棕线:脚 11 、黄线:脚 13 、白线:脚 14 、外层屏蔽:端壳压接在实际操作中,还有一种非常简单适用的焊接方法:就是在 D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1 、2 、3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15插头端壳,黑线、褐线不用接,剪齐,以防和其他线串接。

VGA头子焊接方法

VGA头子焊接方法

VGA线序,附接线图
VGA接口15根针,其对应接口定义如下,其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)
一般在VGA接头上,会1,5,6,10,11,15等标明每个接口编号。

如果没有,如上图所示编号。

注意,公母头焊接时,须注意将方向平行反过来焊接。

普通VGA线焊接方法如下(D15焊接法):
红线的芯线
脚1
红线的屏蔽线
脚6
绿线的芯线
脚2
绿线的屏蔽线
脚7
蓝线的芯线
脚3
蓝线的屏蔽线
脚8
黑线
脚10
棕线
脚11
黄线
脚13
白线
脚14
外层屏蔽 D15 端壳压接
如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法:就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1 、2 、3 脚接红、绿、蓝的芯线;13 接黄线;14 接白线;外层屏蔽压接到D15 端壳。

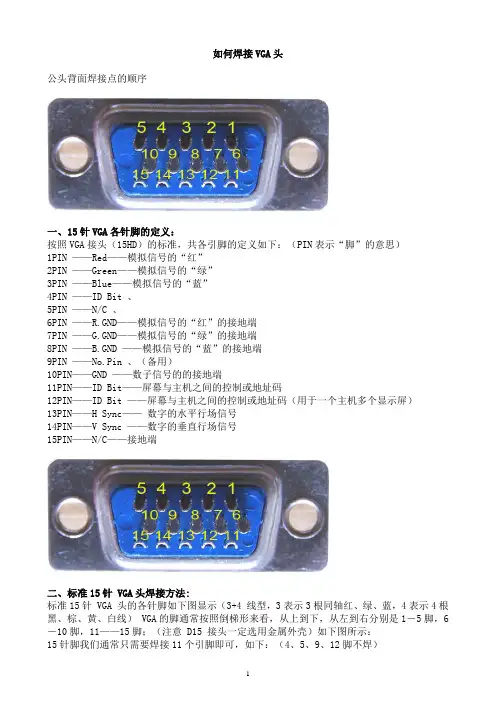

如何焊接VGA头

如何焊接VGA头

如何焊接VGA头公头背面焊接点的顺序一、15针VGA各针脚的定义:按照VGA接头(15HD)的标准,共各引脚的定义如下:(PIN表示“脚”的意思)1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、(备用)10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码(用于一个主机多个显示屏)13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示(3+4 线型,3表示3根同轴红、绿、蓝,4表示4根黑、棕、黄、白线) VGA的脚通常按照倒梯形来看,从上到下,从左到右分别是1-5脚,6-10脚,11——15脚;(注意 D15 接头一定选用金属外壳)如下图所示:15针脚我们通常只需要焊接11个引脚即可,如下:(4、5、9、12脚不焊)红线——“1”脚——模拟信号的“红”;绿线——“2”脚——模拟信号的“绿”;蓝线——“3”脚——模拟信号的“蓝”;红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线;绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线;蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线;黑线——“10”脚——数子信号的的接地端;棕线——“11”脚——屏幕与主机之间的控制或地址码;黄线——“13”脚——数字的水平“行”同步信号;白线——“14”脚——数子信号的垂直“场”同步信号;VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

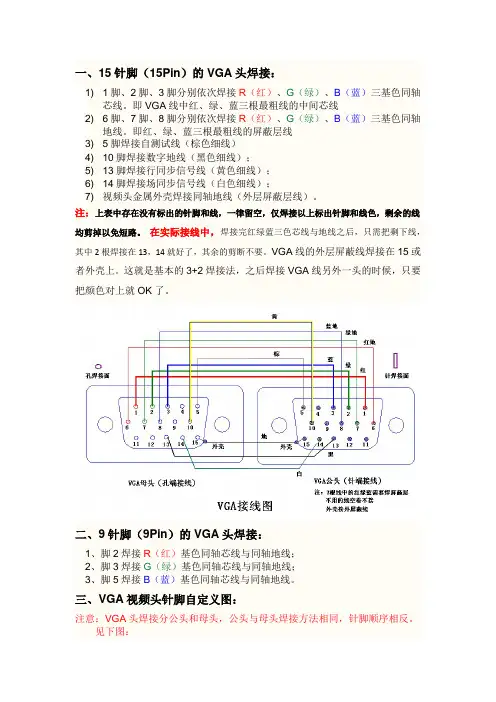

VGA视频头的焊接方法

VGA视频头的焊接方法

一、15针脚(15Pin)的VGA头焊接:
1) 1脚、2脚、3脚分别依次焊接R(红)、G(绿)、B(蓝)三基色同轴
芯线。

即VGA线中红、绿、蓝三根最粗线的中间芯线
2) 6脚、7脚、8脚分别依次焊接R(红)、G(绿)、B(蓝)三基色同轴
地线。

即红、绿、蓝三根最粗线的屏蔽层线
3) 5脚焊接自测试线(棕色细线)
4) 10脚焊接数字地线(黑色细线);
5) 13脚焊接行同步信号线(黄色细线);
6) 14脚焊接场同步信号线(白色细线);
7) 视频头金属外壳焊接同轴地线(外层屏蔽层线)。

注:上表中存在没有标出的针脚和线,一律留空,仅焊接以上标出针脚和线色,剩余的线均剪掉以免短路。

在实际接线中,焊接完红绿蓝三色芯线与地线之后,只需把剩下线,其中2根焊接在13,14就好了,其余的剪断不要。

VGA线的外层屏蔽线焊接在15或者外壳上。

这就是基本的3+2焊接法,之后焊接VGA线另外一头的时候,只要把颜色对上就OK了。

二、9针脚(9Pin)的VGA头焊接:
1、脚2焊接R(红)基色同轴芯线与同轴地线;
2、脚3焊接G(绿)基色同轴芯线与同轴地线;
3、脚5焊接B(蓝)基色同轴芯线与同轴地线。

三、VGA视频头针脚自定义图:
注意:VGA头焊接分公头和母头,公头与母头焊接方法相同,针脚顺序相反。

见下图:
✧投影仪、电脑连接显示器的VGA视频线两端都为公头,即带针的头子。

✧母头一般用于地插、墙面模块等处,即带孔的头子。

VGA各针脚定义和焊接方法(精)

VGA各针脚定义和焊接方法(精)

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义:按照VGA接头(15HD)的标准,共各引脚的定义如下:(PIN表示“脚”的意思)1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、(备用)10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码(用于一个主机多个显示屏)13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示(3+4 线型,3表示3根同轴红、绿、蓝,4表示4根黑、棕、黄、白线)VGA的脚通常按照倒梯形来看,从上到下,从左到右分别是1-5脚,6-10脚,11——15脚;(注意D15 接头一定选用金属外壳)如下图所示:15针脚我们通常只需要焊接11个引脚即可,如下:(4、5、9、12脚不焊)红线——“1”脚——模拟信号的“红”;绿线——“2”脚——模拟信号的“绿”;蓝线——“3”脚——模拟信号的“蓝”;红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线;绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线;蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线;黑线——“10”脚——数子信号的的接地端;棕线——“11”脚——屏幕与主机之间的控制或地址码;黄线——“13”脚——数字的水平“行”同步信号;白线——“14”脚——数子信号的垂直“场”同步信号;VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA显示器数据线针脚定义

VGA显示器数据线针脚定义

VGA针脚定义(显示器数据线针脚)VGA 是Video Graphics Adapter(Array) 的缩写,信号类型为模拟类型。

常用模拟计算机信号接口:VGA接口和RGB接口。

一、VGA接口引脚定义:二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示(3+4 线型,3表示3根同轴红、绿、蓝,4表示4根黑、棕、黄、白线)VGA的脚通常按照倒梯形来看,从上到下,从左到右分别是1-5脚,6-10脚,11——15脚;(注意D15 接头一定选用金属外壳)如下图所示:15针脚我们通常只需要焊接11个引脚即可,如下:(4、5、9、12脚不焊)红线——“1”脚——模拟信号的“红”;绿线——“2”脚——模拟信号的“绿”;蓝线——“3”脚——模拟信号的“蓝”;红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线;绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线;蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线;黑线——“10”脚——数子信号的的接地端;棕线——“11”脚——屏幕与主机之间的控制或地址码;黄线——“13”脚——数字的水平“行”同步信号;白线——“14”脚——数子信号的垂直“场”同步信号;VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中,经常会在地线的连接中出现错误,如果将某些脚(如4,5,9,15等)接到地线上,在大屏显示不出什么问题;但如10脚未接地的话,就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了,虽然不标准,但挺实用,只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法:(如用网线中的8芯焊接)第一、1 、 2 、 3 脚分别用网线中的三根线(1-橙,2-绿,3-蓝)记着两边颜色对应;第二、5~10 脚焊接在一起做公共地;用8根网线中的某一根颜色的线(在此我们记作用“橙白”色线),记着两头都用这根颜色的线,6、7、8脚针焊在一起接到公共地上;第三、11脚接网线中的某个线(在此定义为接棕色线,11-棕)第四、13脚接网线中的某根颜色的线(在此定义用绿白线,13-绿白);第五、14脚接网线中的某根颜色的线(在此定义用绿白线,14-蓝白);第六、15脚VGA插座外壳压接接地,(在此定义用绿白线,15-棕白)15号针脚其实应该跟5-10脚焊一起都当作地线,这样实际上就是焊7针脚了。

vga线焊接方法

vga线焊接方法

vga线焊接方法VGA接口15根针,其对应接口定义如下,其下为VGA接头图。

1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上,会1,5,6,10,11,15等标明每个接口编号。

如果没有,如上图所示编号。

注意,公母头焊接时,须注意将方向平行反过来焊接。

普通VGA线焊接方法如下(D15焊接法):红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1 、2 、3脚接红、绿、蓝的芯线;13 接黄线;14 接白线;外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连(火线、零线、地线不能接反,特别是地线);另一段插接投影仪端的电源输入,并与所布的电源线相连(火线、零线、地线)。

2、将原配的RS232控制线一分为二两段(其中有的中间有三根线,有的有四根线)。

两段线分别与作控制线的双绞线两端连接(如果RS232中的线为四根,则与又绞线的四对线对应;如果RS232中的线为三根,则将双绞线头中多余的一对线剪断,再对接,两端线序相同)。

3、视频线制作简单,就是同轴线,不要短路或断路就行。

4、VGA线制作:剥开VGA线头,三根较粗的带屏蔽的线作红绿蓝三色信号线,分别接1、2、3脚,6、7、8分别接其地线;另外四根细线分别接10、11、13、14脚,其中10脚为地,11脚为空,13脚为行同步,14脚为场同步。

VGA线焊接法

VGA线焊接法

有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线;14 接白线; 外层屏蔽压接到 D15 端壳。

普通VGA线焊接方法4+3红线的芯线脚 1模拟信号的“红”;红线的屏蔽线脚 6——模拟信号的“红”的接地屏蔽线;绿线的芯线脚 2模拟信号的“绿”;绿线的屏蔽线脚 7——模拟信号的“绿”的接地屏蔽线;蓝线的芯线脚 3模拟信号的“蓝”;蓝线的屏蔽线脚 8——模拟信号的“蓝”的接地屏蔽线;黑线脚 10数子信号的的接地端;棕线脚 11屏幕与主机之间的控制或地址码;黄线脚 13数字的水平“行”同步信号;白线脚 14数子信号的垂直“场”同步信号;外层屏蔽 D15 端壳压接 VGA插座外壳压接接地。

三星的纯屏4+5线序:1-红芯 2绿芯 3蓝芯 4空 5白 6红屏蔽 7绿屏蔽 8蓝屏蔽 9黑10紫11白屏蔽12褐13白芯14黄15空4+6线序也是自己摸索的弄的不过支持本机连接数字液晶电视而且还没有发现不支持的故障:1红芯 2灰芯 3蓝芯 4空 5空 6红屏 7灰屏 8蓝屏 9空 10黑 11黄 12白 13橙 14褐 15绿在实际操作中,还有一种非常简单适用的焊接方法:就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1 、2 、 3 脚接红、绿、蓝的芯线;13 接黄线;14 接白线;外层屏蔽压接到D15插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接。

RGB接口专业的显示设备除了有D15 接口外,还有rgbhv 的BNC 接口,如图:RGB线的连接示意RGB的焊接方法用75 欧的BNC 头一一对应焊接即可,非常简单。

-------------------------------------------------------------------------------- 特殊连接线--D15转RGBHV连接RBGHV D15 红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚7 蓝线的芯线脚 3 蓝线的屏蔽线脚8 黑线的芯线脚13 黑线的屏蔽线脚10 黄线的芯线脚14 黄线的屏蔽线脚11 或D15 端壳与10 、6 、7 、8 连接起来形成共地。

如何焊接VGA线

如何焊接VGA线

如何焊接VGA线VGA头、hd15头焊接连线方法/VGA转RGBHV的5BNC头焊接方法HD15接口的定义HD15头的焊接方法选择 3+4 计算机视频线的传统焊法为:(注意 D15 接头一定选用金属外壳)还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15 端壳。

RGB接口专业的显示设备除了有 D15 接口外,还有 rgbhv 的 BNC 接口。

RGB的焊接方法非常简单一一即可,注意选用 75 欧的 BNC 头。

HD15转RGBHV连接vga线接头焊接方法(vga接口图) VGA接口的定义计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为:(注意 D15接头一定选用金属外壳)还有一种非常适用的焊接方法:就是在 D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15 端壳。

投影机VGA线D15针焊接红绿蓝分别对1 2 3红的屏蔽对6绿的屏蔽对7蓝的屏蔽对8白的对13黑的对14黑的和橙的可以不用最后把芯弄到大的屏蔽上难度很大的呵呵可比你发问题时候要难的多详细点就是第一针红第二针绿第三针蓝第六针红的屏蔽第七针绿的屏蔽第八针蓝的屏蔽第十三白第十四黑第十是白和黑的屏蔽焊到一起菜菜自己动手搞定VGA头的焊接[ 讲座]今天到手的这部511+只有VGA/视频/s端子接口,所以本人强项焊接色差头的绝技无用武之地~本人也曾看中了小鱼兄弟推荐的淘宝VGA转色差头子,但在即将汇款之际心里实在不忍已预埋多年的VGA线。

打听了一下,有人专业安装投影机外加焊接vga头共需300RB!300RB,那能买多少张D9呀,一想之后决定自己动手丰衣足食!benq经销商老兄被本人这种狂野热情所感,特地赠送本人vga头子一对。

VGA线接头焊接方法概述

VGA线接头焊接方法概述

VGA线接头焊接方法:
现在装修,布线都是暗线。

VGA线的头子太大,很难穿管,只能剪掉头子,线穿线,以后再重新焊接。

头子虽小,焊接是门技术。

下面本人经过试验N条,效
果非常棒。

【准备工具】
【秋叶原VGA线:3+6。

我们这里有的卖哈。

呵呵这里做个广告】
【剥开外面的线套】
【继续剥开线头】
【VGA头】
【先给VGA头的插线槽打上一点锡】
【打锡完成】
【VGA线头也打上一点锡】
【用烙铁焊接起来】
【把VGA的屏蔽线焊接在VGA头的外壳上,另外两根线没有用,但是不要剪掉,
留着备用。


【这步一定要做,很多焊接好的VGA头,用不了几天就坏,就是因为没有打上胶,
增加线的牢固性。


【装上VGA外壳】
【完成了】。

vga线接法

vga线接法

投影机vga线接法
VGA接口15根针,其对应接口定义如下,其下为VGA接头图。

(注意:该图为母头,学校投影机需要接的都是公头,线的顺序要平行反过来)
注意,公母头焊接时,须注意将方向平行反过来焊接。

普通VGA线焊接方法如下(D15焊接法):
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线脚 10
棕线脚 11
黄线脚 13
白线脚 14
外层屏蔽 D15 端壳压接
如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

——————————————————————————————————
(学校的线好象是9芯线,可能需要采用下面的接法)
还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15 端壳。

vga焊接方法

vga焊接方法

vga焊接方法VGA分配器的焊接方法常见的VGA接口为梯形接口(如图),上宽下窄,共分为三排,每排五脚,共计15脚。

其中,靠近窗口的为第一排。

一般,生产商会在接头的第1、5、6、10、11、15脚上标明相应的接口编号,方便辨认。

这15个针脚的定义如下(PIN即“脚”的意思):1PIN ——Red——模拟信号的“红”(红基色)2PIN ——Green——模拟信号的“绿”(绿基色)3PIN ——Blue——模拟信号的“蓝”(蓝基色)4PIN ——ID Bit (地址码)5PIN ——N/C (自测试)各家定义不同6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND——模拟信号的“蓝”的接地端9PIN ——保留(各家定义不同)10PIN ——GND——数子信号的的接地端(数字地)11PIN ——ID Bit(地址码)——屏幕与主机之间的控制或地址码12PIN ——ID Bit (地址码)——屏幕与主机之间的控制或地址码(用于一个主机多个显示屏)13PIN ——H Sync——数字的水平行场信号(行同步)14PIN ——V Sync ——数字的垂直行场信号(场同步)15PIN ——N/C——接地端(各家定义不同)常用的焊接方法主要三种,分别是“3+2”,“3+4”,“3+6”。

“3”指的是三种基色,即红基色、绿基色、蓝基色,这三条是必须要焊接的;“2”指的是两个同步线,即行同步、场同步;“4”指的是“黑、棕、黄、白”线各一条,是在焊接了两个同步线之后同时再焊接两条地址线;“6”涵盖的意义则较为特别,6、7、8的屏蔽线是拧在一起之后进行焊接的,视为一条线,另外五条细线分别焊接到11、12、13、14、15号针脚上。

这三种方案中,“3+2”最为简单,但在高级显示器上常会出现错误,“3+6”最为特别,操作起来也甚为繁琐,“3+4”是最为标准的焊接方法,并可解决用“3+2”方法焊接时出现的问题,因此颇受欢迎。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

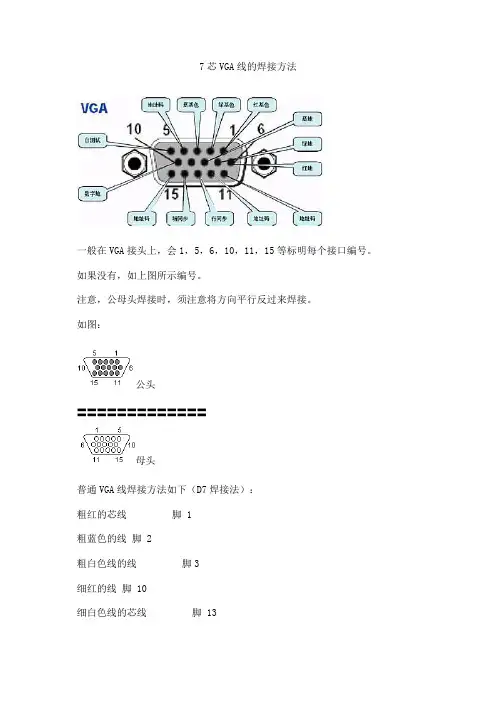

7芯VGA线的焊接方法
一般在VGA接头上,会1,5,6,10,11,15等标明每个接口编号。

如果没有,如上图所示编号。

注意,公母头焊接时,须注意将方向平行反过来焊接。

如图:
公头
〓〓〓〓〓〓〓〓〓〓〓〓〓
母头
普通VGA线焊接方法如下(D7焊接法):
粗的芯线脚 1
粗蓝色的线脚 2
粗白色线的线脚3
细红的线脚 10
细白色线的芯线脚 13
细黑色的线脚 14
细黄色线脚 15
外层屏蔽端壳压接
我们在使用投影仪等设备时,其VGA接头大多需要人工焊接,接头多,难焊是VGA
的焊接的两个难头,弄不好要么没信号,要么出现色差,怎么做VGA头呢。

下面我把如何焊接VGA头的方法介绍给大家,希望大家在实际工作中有所用处。

按照VGA接头(15HD)的标准,共各引脚的定义如下: 1PIN ——Red 、2PIN ——Green 、3PIN ——Blue、 4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND、7PIN ——G.GND 、8PIN ——B.GND 、9PIN ——No.Pin 、10PIN——GND 、11PIN ——ID Bit 、12PIN——ID Bit 、13PIN——H Sync 、14PIN——V Sync 、15PIN ——N/C 。

其中1、2、3为模拟的红、绿、蓝信号,6、7、8为对应的模拟地;
13、14为数字的行场信号,10为数字地;ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中,经常会在地线的连接中出现错误,如果将某些脚(如4,5,9,15等)接到地线上,以大屏显示这种应用而言不至于出现什么问题,但
如果10脚未接地的话,恐怕就要出现地线不通的情况,因此如果用到这类接头时建议先测量一下,看看彼此的定义是否一样,当然有时为了避免出现这种情况,有些设备将不用的引脚全部接地了,虽然不标准,但挺实用,只是如果要用到相应的控制位时会出问题,这一点应该知道,目前可这样用。

标准15针 VGA 显示接口定义及焊接方法 <图>
计算机D15 VGA插头的焊接方法:
选择 3+4 计算机视频线的传统焊法为:(注意 D15 接头一定选用金属外壳)
3+4 线 D15 插头
红线的芯线:脚 1 、红线的屏蔽线:脚 6
绿线的芯线:脚 2 、绿线的屏蔽线:脚 7
蓝线的芯线:脚 3 、蓝线的屏蔽线:脚 8
黑线:脚 10、棕线:脚 11 、
黄线:脚 13 、白线:脚 14 、
外层屏蔽:15 端壳压接
在实际操作中,还有一种非常简单适用的焊接方法:就是在 D15 两端的
5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接。
