VGA 15针 VGA头接线方法(D15焊接法)

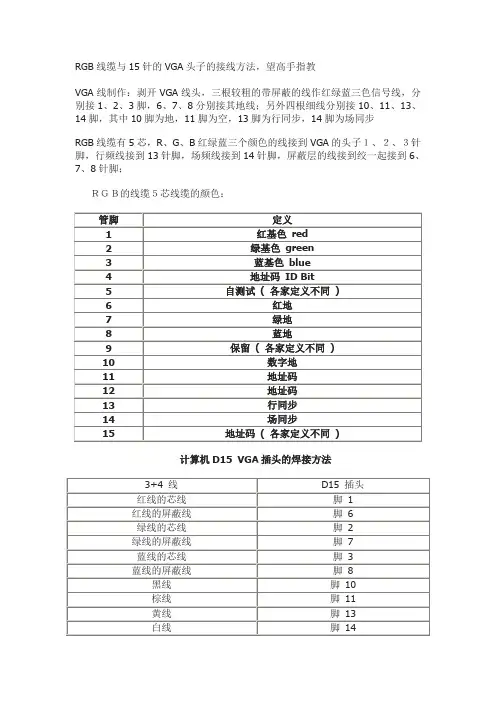

RGB线缆与15针的VGA头子的接线方法

RGB线缆与15针的VGA头子的接线方法，望高手指教VGA线制作：剥开VGA线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步RGB线缆有5芯，R、G、B红绿蓝三个颜色的线接到VGA的头子１、２、３针脚，行频线接到13针脚，场频线接到14针脚，屏蔽层的线接到绞一起接到6、7、8针脚；ＲＧＢ的线缆５芯线缆的颜色：计算机D15 VGA插头的焊接方法VGA的头子是15针。

1接红，6接红的接地；2接绿，7接绿接地；3接兰，8接兰接地；5接橙色的线；10接褐色；11接黑色；13接白色；14接黄色；外壳接屏蔽线。

1 视频输入(红)2 视频输入(绿)3 视频输入(蓝)4 与10连接5 接地6 视频接地(红) 7 视频接地(绿) 8 视频接地(蓝) 9 空10 逻辑接地11 与10连接12 串行数据线13 水平同步14 垂直同步15 数据时钟线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

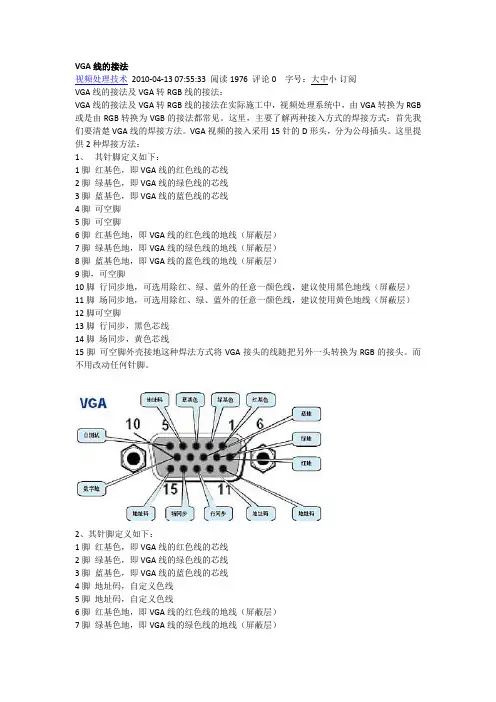

VGA线的接法

VGA线的接法视频处理技术2010-04-13 07:55:33 阅读1976 评论0 字号：大中小订阅VGA线的接法及VGA转RGB线的接法：VGA线的接法及VGA转RGB线的接法在实际施工中，视频处理系统中，由VGA转换为RGB 或是由RGB转换为VGB的接法都常见。

这里，主要了解两种接入方式的焊接方式：首先我们要清楚VGA线的焊接方法。

VGA视频的接入采用15针的D形头，分为公母插头。

这里提供2种焊接方法：1、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚可空脚5脚可空脚6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，可空脚10脚行同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黑色地线（屏蔽层）11脚场同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黄色地线（屏蔽层）12脚可空脚13脚行同步，黑色芯线14脚场同步，黄色芯线15脚可空脚外壳接地这种焊法方式将VGA接头的线随把另外一头转换为RGB的接头。

而不用改动任何针脚。

2、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚地址码，自定义色线5脚地址码，自定义色线6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，地址码，自定义色线10脚数字信号控制，自定义色线11脚地址码，自定义色线12脚地址码，自定义色线13脚行同步，自定义色线14脚场同步，自定义色线15脚地址码，自定义色线外壳接地自定义的色线不可重复焊接。

（1红线2绿线3蓝线6红线屏蔽线7绿线屏蔽线8蓝线屏蔽线10黑线11棕线13黄线14白线）VGA线转RGB线的焊接：RBGHV线D15 线（VGA）BNC接头1,红基色红线的芯线脚1 红线的屏蔽线脚 6 BNC接头2，绿基色绿线的芯线脚 2 绿线的屏蔽线脚7 BNC接头3，蓝基色蓝线的芯线脚3 蓝线的屏蔽线脚8 BNC接头4，行同步黑线的芯线脚13 黑线的屏蔽线脚10 BNC接头5，场同步黄线的芯线脚14 黄线的屏蔽线脚11 地D15 端壳【产品名称】 VGA模块 (免焊模块,配本店组合面板使用)【产品尺寸】48mmX24mm【产品说明】支持一组VGA信号传输，本模块可以在向往86型和120型面板中通用【安装说明】参照86型弱电面板的安装方式免焊接可任意组合下面的备选模块,(一个面板最多可组装1--3个模块)详细情况请联系掌柜.安装说明】参照86型弱电面板的安装方式。

15针vga接法

接法如下：准备一个15针或孔的“VGA接头”，各引脚的定义如下（“VGA接头上有标号”）：1PIN ——Red ，2PIN ——Green ，3PIN ——Blue，4PIN ——ID Bit，5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到10、13、14、15即可，另外两条可接可不接1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

显示器VGA接口针脚定义及焊接方法

显示器VGA接口针脚定义及焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

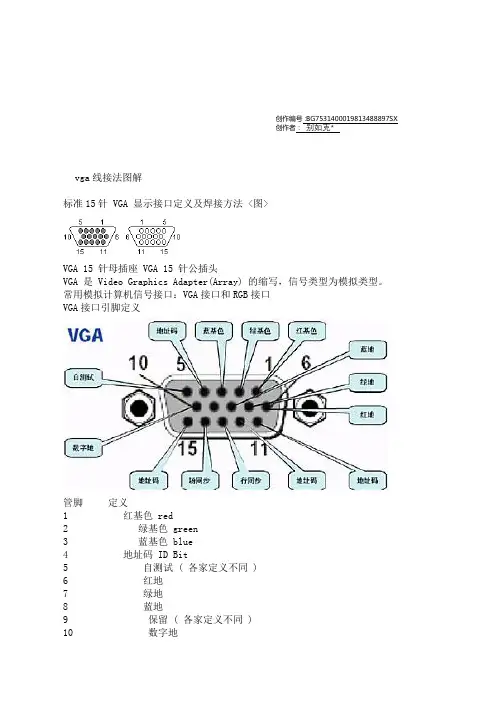

vga线接法图解

创作编号：BG7531400019813488897SX创作者：别如克*vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法：默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

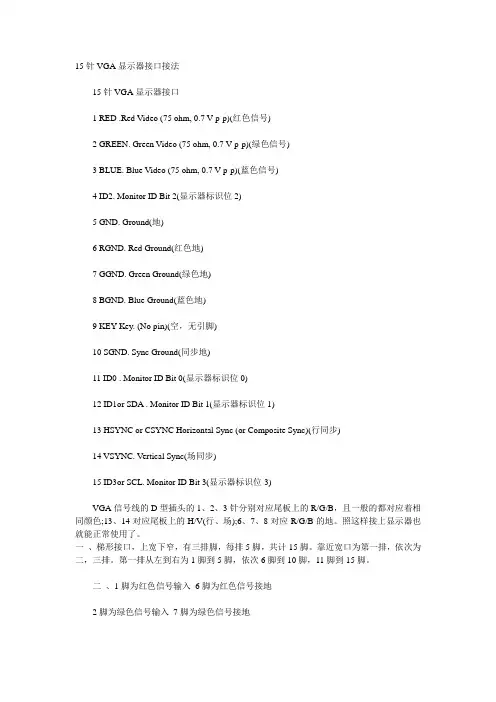

15针VGA显示器接口接法

15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)(红色信号)2 GREEN. Green Video (75 ohm, 0.7 V p-p)(绿色信号)3 BLUE. Blue Video (75 ohm, 0.7 V p-p)(蓝色信号)4 ID2. Monitor ID Bit 2(显示器标识位2)5 GND. Ground(地)6 RGND. Red Ground(红色地)7 GGND. Green Ground(绿色地)8 BGND. Blue Ground(蓝色地)9 KEY-Key. (No pin)(空，无引脚)10 SGND. Sync Ground(同步地)11 ID0 . Monitor ID Bit 0(显示器标识位0)12 ID1or SDA . Monitor ID Bit 1(显示器标识位1)13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)(行同步)14 VSYNC. Vertical Sync(场同步)15 ID3or SCL. Monitor ID Bit 3(显示器标识位3)VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色;13、14对应尾板上的H/V(行、场);6、7、8对应R/G/B的地。

照这样接上显示器也就能正常使用了。

一、梯形接口，上宽下窄，有三排脚，每排5脚，共计15脚。

靠近宽口为第一排，依次为二，三排。

第一排从左到右为1脚到5脚，依次6脚到10脚，11脚到15脚。

二、1脚为红色信号输入6脚为红色信号接地2脚为绿色信号输入7脚为绿色信号接地3脚为蓝色信号输入8脚为蓝色信号接地1脚到3脚断掉那只脚，显示器缺相应的颜色。

三、13脚为行同步信号输入，(提供给行扫描)14脚为场同步信号输入，(提供给场扫描)13脚或14脚断掉，电源指示灯为黄色或橙色，显示器不亮。

VGA各针脚定义和焊接方法(精)

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

vga线接法图解

vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法：默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

标准15针 VGA 显示接口定义及焊接方法

标准15针 VGA 显示接口定义及焊接方法 <图>
计算机D15 VGA插头的焊接方法：
选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）
3+4 线 D15 插头
红线的芯线：脚 1 、红线的屏蔽线：脚 6
绿线的芯线：脚 2 、绿线的屏蔽线：脚 7
蓝线的芯线：脚 3 、蓝线的屏蔽线：脚 8
黑线：脚 10、棕线：脚 11 、
黄线：脚 13 、白线：脚 14 、
外层屏蔽：15 端壳压接
在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

VGA各针脚定义和焊接方法（精）

VGA各针脚定义和焊接方法（精）VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN 表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA线的焊接方法

VGA线的焊接方法在实际施工中，视频处理系统中，由VGA转换为RGB或是由RGB转换为VGB的接法都常见。

这里，主要了解两种接入方式的焊接方式：首先我们要清楚VGA线的焊接方法。

VGA视频的接入采用15针的D形头，分为公母插头。

这里提供2种焊接方法：1、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚可空脚5脚可空脚6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，可空脚10脚行同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黑色地线（屏蔽层）11脚场同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黄色地线（屏蔽层）12脚可空脚13脚行同步，黑色芯线14脚场同步，黄色芯线15脚可空脚外壳接地这种焊法方式将VGA接头的线随把另外一头转换为RGB的接头。

而不用改动任何针脚。

2、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚地址码，自定义色线5脚地址码，自定义色线6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，地址码，自定义色线10脚数字信号控制，自定义色线11脚地址码，自定义色线12脚地址码，自定义色线13脚行同步，自定义色线14脚场同步，自定义色线15脚地址码，自定义色线外壳接地自定义的色线不可重复焊接。

VGA线转RGB线的焊接：RBGHV线D15 线（VGA）BNC接头1,红基色红线的芯线脚 1红线的屏蔽线脚 6BNC接头2，绿基色绿线的芯线脚 2绿线的屏蔽线脚 7BNC接头3，蓝基色蓝线的芯线脚 3蓝线的屏蔽线脚 8BNC接头4，行同步黑线的芯线脚 13黑线的屏蔽线脚 10BNC接头5，场同步黄线的芯线脚 14黄线的屏蔽线脚 11地 D15 端壳与外壳接地自定义的色线不可重复焊接。

十五芯的VGA线缆焊接图

公头背面焊接点的顺序一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

15针VGA各针脚焊接方法

我们经常会遇到需要自己焊?接VGA接头的时候，比如吊装投影机或者地板下安装地插。

下面我就用图文的形式教大家如何焊接。

一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit ——地址码5PIN ——N/C ——自测试 ( 各家定义不同 )6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin ——保留 ( 各家定义不同 )10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、9、11 、12、15脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“5”脚——自测试 ( 各家定义不同 )；白线——“10”脚——数子信号的的接地端；黄线——“13”脚——数字的水平“行”同步信号；棕线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA各针脚定义和焊接方法

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

15针VGA各针脚焊接方法

15针VGA各针脚焊接方法我们经常会遇到需要自己焊接VGA接头的时候，比如吊装投影机或者地板下安装地插。

下面我就用图文的形式教大家如何焊接。

一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit ——地址码5PIN ——N/C ——自测试 ( 各家定义不同 )6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin ——保留 ( 各家定义不同 )10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、9、11 、12、15脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“5”脚——自测试 ( 各家定义不同 )；白线——“10”脚——数子信号的的接地端；黄线——“13”脚——数字的水平“行”同步信号；棕线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

投影仪VGA头焊接方法

标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

15针VGA线接法(完全是经验方法,保证可行)

15针VGA线接法
VGA线虽然有15根线，但制作成功的关键是5根线，不能偷懒，网上有
的文章说5－10统一接地，按本人经常制作的经验是不可取的，会导致图像质
量差，偏色或者抗干扰能力差等。

线序的分配见下图，五根线是1、2、3线对（屏蔽对应为6、7、8）这是
三基色信号，很重要，还有就是13、14，这是同步信号，一般这五根线接好了，就没问题了。

注意线序，不要搞错，最简单的方法是看模块上的编号。

焊接技术要过硬，1、2、3、最好加上套管，整体焊接完成后用热熔胶固定。

外壳一定选用金属的，为了提高抗干扰效果，屏蔽层接地。

要求更高的，把5、10也对应接上。

如果两头都是自己做，线的颜色就由自己定了，但必须两个头完全对应，
如果一头是机制的，那就必须搞清楚机制那头的线序，新制作的那头严格按照
机制那头来焊接。

祝大家成功。

VGA线焊接方法

VGA线焊接方法
ＶＧＡ接口有１５针
1 - Red 红
2 - Green 绿
3 - Blue 蓝
4 - Monitor ID * 显示器型号ID
5 - Ground 地
6 - Red Ground 红色地
7 - Green Ground 绿色地
8 - Blue Ground 蓝色地
9 - Keyway (No pin) 空脚
10 - Sync Ground 同步地
11 - Monitor ID * 显示器型号ID
12 - Monitor ID * 显示器型号ID
13 - Horizontal Sync 水平同步(行同步)
14 - V erical Sync 垂直同步(场同步)
15 - Monitor ID * 显示器型号ID
ＶＧＡ接口会在针脚处标出１＼５＼１０针（没记错的话）
通常只接１＼２＼３＼６＼７＼８＼１０＼１３＼１４这九根线就行了，两头接法要一致
普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚7
蓝线的芯线脚 3
蓝线的屏蔽线脚8
黑线脚10
棕线脚11
黄线脚13
白线脚14
外层屏蔽D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
