VGA及卡农头焊接线序
VGA视频线焊接方法
VGA视频线焊接通用方法
材料：专业视频线， VGA接头， 电烙铁、松节油、焊吸丝
VGA视频线焊接法
VGA接头上的 1\2\3针脚焊接对应的视频线上“粗”芯线，颜色顺序线红、绿、蓝，焊接中间的“芯”
线到针脚上，注意：线两端的1\2\3针脚必须一样。
VGA接头上的6\7\8针脚焊接对应1\2\3视频线上“粗”芯线上的“屏蔽层”，同样，线两端也必须一样。
VGA头上的5\11\13\14针脚焊接视频线的“细”芯线，颜色顺序自定人，注意：两端必须一样。
其余针脚均无用，不用焊接。
如图示：
VGA 15 针母插座 VGA 15 针公插头
VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口
VGA
计算机D15 VGA插头的焊接方法
选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）
在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
RGB接口
专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：
RGB线的连接示意
RGB的焊接方法
用 75 欧的 BNC 头一一对应焊接即可，非常简单。
各种音视频线缆端接作业规范
各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚 1红线的屏蔽线-------------------脚 6绿线的芯线----------------------脚 2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚 3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。
2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。
2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。
3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。
4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。
3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。
）图1：图2：外皮剥去约120mm。
图3：外护套热缩管直径为12mm,长度约为130mm。
图4：芯线护套热缩管直径为2mm,长度约为20mm。
图5：芯线外皮剥去约60mm。
图6：提前把芯线护套热缩管套上去。
图8：图10：用热吹风机把芯线护套热缩管吹热收缩。
图12：外护套热缩管压住芯线护套热缩管5mm即可，然后吹热收缩。
图13：安装外壳。
二、DCN做法图解说明：1、DCN接头及线缆定义：接头针脚1-------------------线缆线芯1 （下行屏蔽线）接头针脚2-------------------线缆线芯2 （下行信号线绿色）接头针脚3-------------------线缆线芯3 （直流电源线棕色）接头针脚4-------------------线缆线芯4 （上行信号线白色）接头针脚5-------------------线缆线芯5 （上行屏蔽线）接头针脚6-------------------线缆线芯6 （直流电源线蓝色）2、DCN接头做法图解说明：图1：剥去外皮图2：外皮剥去约40mm。
显示器VGA接口针脚定义及焊接方法
显示器VGA接口针脚定义及焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
VGA连接线制作方法1、将投影仪电源线从一分为二两段。
带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。
2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。
两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

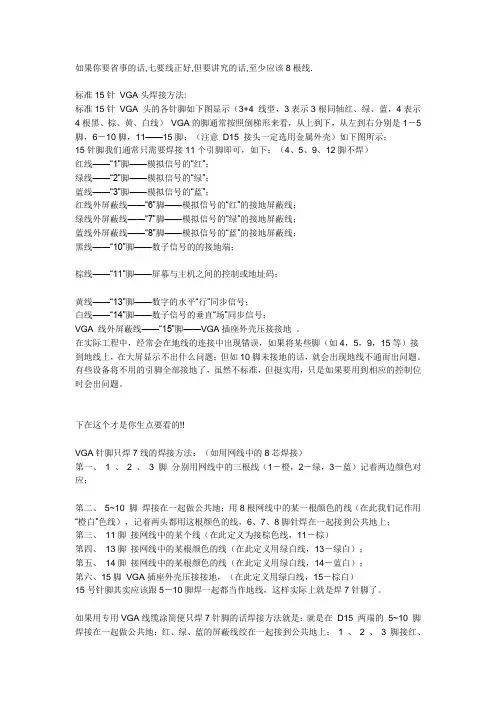

VGA线焊接
如果你要省事的话,七要线正好,但要讲究的话,至少应该8根线.标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。
有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。
下在这个才是你生点要看的!!VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、1 、2 、3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
卡侬接口的正确焊接方法
卡侬接口的正确焊接方
法
标准化管理部编码-[99968T-6889628-J68568-1689N]
卡侬接口的正确焊接方法！
2对2 3对3，1对1。
这个谁都知道，最重要的一点是1这个地方，屏蔽线必须焊接卡侬头的外壳，也就是第四个焊接点，切记，必须焊接！！！并且用万用表测试要保证是通的！！
大多数的音响设备即便是不焊可能也不会出问题，只要1那个点接了就没问题，但有的设备不行，比如Meyer Sound的有源音箱，只要卡侬外壳不通，保证杂音不断，好多人反应说美雅的音箱不好搞就在这里。
所以说一定要焊接第四个焊点，并且要保证接通，否则厂家也不会设计第四个焊接点了。
有些卡侬接口即便是把第四个点焊接好了，未必外壳就接通了，主要是里面的接触片向上抬起的不够，没有接触到外壳。
（基本上都是公头存在这个问题）
另外还要做到定期检查，保证接口没问题。
事实上，只要线材按照我上面所说的方法焊接的话，会很大程度上避免音响系统中出现的杂音。
卡侬头(公、母)接头的焊接标准
卡侬头(公、母)接头的焊接标准
1、将绕包的音频线最尾处（端头）去皮10mm；
2、将屏蔽线分为两股搓细，并将红白两根线头最尾处（端头）去皮1mm。
3、将红白两根芯线和两股屏蔽线头端1mm处上锡，将卡侬头尾端的1、2、3脚加接地端上锡；
4、一接地（屏蔽）、二正（红热）、三负（白冷）、四达壳（屏蔽），全部上锡（去皮1mm处）。
5、当卡侬头四股线上锡完毕后，将护套套在准备焊接的线头上。
6、焊接时先焊两股屏蔽（一接地、四达壳），再焊接负极芯线（白色），最后焊接正极芯线（红色）。
当卡侬头上锡焊接完毕后，将护套套在准备焊接的线头上。
VGA接头接法（3+2、3+4、3+6、3+9、RGB）
VGA接头接法（3+2、3+4、3+6、3+9、RGB）VGA 3+2线D156芯屏蔽电缆线D151 脚红线的芯线2 脚绿线的芯线3 脚蓝线的芯线13 脚灰线行信号14 脚白线场信号5、6、7、8、10脚屏蔽线接地接外壳在实际操作中，还有一种非常简单适用的焊接方法：7芯屏蔽电缆线D15就是在 D15 两端的 5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接VGA 3+4线D151脚红线的芯线2脚绿线的芯线3脚蓝线的芯线6脚红线的屏蔽线7脚绿线的屏蔽线8脚蓝线的屏蔽线10脚黑线脚11脚棕线脚13脚黄线行信号14脚白线场信号VGA 3+6接线有什么简便方法三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，4为空 5和10连接到一起 6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步。
最外层的屏蔽线接VGA头金属壳。
VGA线两端的线序要一致网线制作VGA线可以这样：红（橙）1，红（橙）白6+11，绿2，绿白7，蓝3，蓝白8，棕13，棕白14，另外两头分别5和10短接。
VGA 5根线7根线10根线怎么接用8根网线的VGA接法网线的色线应连接的VGA插头针脚 VGA插头针脚说明橙 1 红基色橙白 6 红地绿 2 绿基色绿白 7 绿地蓝 3 蓝基色蓝白 8 蓝地棕 13 行同步棕白 14 场同步同时6、7、8脚的线焊在一起并接地, D15焊地并进行端接壳。
可以看出1、6是一对绞线，2、7是一对绞线，3、8是一对绞线，由于1、2、3线传的是模拟信号，最易受干扰，因此把6、7、8脚的线接地，就相当于有了一定的屏蔽作用，这样接的依据是双绞线的抗干扰原理。
网线又叫双绞线，双绞线是怎样消除磁场干扰的VGA接口15根针，其对应接口定义如下，其下为VGA接头图1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如何焊接VGA头
如何焊接VGA头公头背面焊接点的顺序一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
常见线缆线序vga线接法图解DVI线接法图解
常见线缆线序vga线接法图解DVI线接法图解
常见线缆线序vga线接法图解DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色red 红线的芯线
2 绿基色green 绿线的芯线
3 蓝基色blue 蓝线的芯线
4 地址码ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽D15 端壳压接
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB远程使用，USB设备传输，USB信号放大，USB远程通讯
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容HDMI一共有三种接口，这里贴出最常见的一种。
卡侬头的接法(相关知识)
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
VGA头焊接技巧及排列顺序
VGA头焊接技巧及排列顺序VGA接口15根针，其对应接口定义如下，1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
实际的焊接操作中只用6根线，就是三个信号线（红、绿、蓝），信号线的三个地接到一起走信号地线，另外两个就是行场同步.When you are old and grey and full of sleep,And nodding by the fire, take down this book,And slowly read, and dream of the soft lookYour eyes had once, and of their shadows deep;How many loved your moments of glad grace,And loved your beauty with love false or true,But one man loved the pilgrim soul in you,And loved the sorrows of your changing face;And bending down beside the glowing bars,Murmur, a little sadly, how love fledAnd paced upon the mountains overheadAnd hid his face amid a crowd of stars.The furthest distance in the worldIs not between life and deathBut when I stand in front of youYet you don't know thatI love you.The furthest distance in the worldIs not when I stand in front of youYet you can't see my loveBut when undoubtedly knowing the love from bothYet cannot be together.The furthest distance in the worldIs not being apart while being in loveBut when I plainly cannot resist the yearningYet pretending you have never been in my heart.The furthest distance in the worldIs not struggling against the tidesBut using one's indifferent heartTo dig an uncrossable riverFor the one who loves you.倚窗远眺，目光目光尽处必有一座山，那影影绰绰的黛绿色的影，是春天的颜色。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
VGA头焊接线序
V G A头焊接线序Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】VGA头焊接公头背面焊接点的顺序一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN——Red——模拟信号的“红”2PIN——Green——模拟信号的“绿”3PIN——Blue——模拟信号的“蓝”4PIN——IDBit、5PIN——N/C、6PIN——R.GND——模拟信号的“红”的接地端7PIN——G.GND——模拟信号的“绿”的接地端8PIN——B.GND——模拟信号的“蓝”的接地端9PIN——No.Pin、（备用）10PIN——GND——数子信号的的接地端11PIN——IDBit——屏幕与主机之间的控制或地址码12PIN——IDBit——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——HSync——数字的水平行场信号14PIN——VSync——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA头的各针脚如下图显示（3+4线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA线外屏蔽线——“15”脚——VGA插座外壳压接接地。
常见线缆线序 VGA.DVI线接法图解
常见线缆线序VGA \ DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：KVM延长，远程控制，鼠标键盘延长，KM延长，远程操作，电脑远程监控VGA 视频延长，VGA音视频延长，VGA视频传输，A信号放大，VGA长线驱动器，VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色red 红线的芯线
2 绿基色green 绿线的芯线
3 蓝基色blue 蓝线的芯线
4 地址码ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽D15 端壳压接
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB远程使用，USB设备传输，USB信号放大，USB远程通讯
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
几种信号线的焊接工艺
几种信号线的焊接工艺音箱线接头焊接去皮尺寸将音箱线最尾处（端头）去皮4mm，上锡。
音箱线焊接接头位置①红色线缆接+1、+2;②银色线缆接-1、-2。
VGA头焊接去皮尺寸①剪线头,最外皮剥去30MM,露出屏蔽线和三粗四细线。
②三根色差线剥去皮10MM,露出红绿蓝三根色差线和屏蔽线。
③红绿蓝三根色差线的线头去皮1MM。
④另外选两根细线1去皮MM。
VGA头焊接接头位置①红绿蓝三根色差线分别焊在1、2、3脚上，6、7、8分别焊上三根屏蔽线。
②两根细线分别焊在13.14脚上。
③最外层屏蔽焊在壳上。
莲花焊接去皮尺寸①将绕包的音频线最尾处（端头）去皮10mm；②将去皮10mm的音频线中的线绒部分清整掉（剪去）；③将白色芯线去皮10mm并与屏蔽线相连（搓在一起形成一股线）齐剪去6mm，红色线最尾处（端头）去皮1mm。
莲花焊接接点位置①将红色芯线和搓好的线股（白色芯线和屏蔽线）头端1mm处上锡（将莲花尾端的+、-极端口处上锡）；②当莲花的两股上锡完毕后，将护环、护套一一套在准备焊接的线头上。
卡侬头焊接尺寸①将绕包的音频线最尾处（端头）去皮10mm；②将屏蔽线分为两股搓细，并将红白两根线头最尾处（端头）去皮1mm。
卡侬焊接接头位置①将红白两根芯线和两股屏蔽线头端1mm处上锡，将卡侬头尾端的1、2、3脚加接地端上锡；②一接地（屏蔽）、二正（红热）、三负（白冷）、四达壳（屏蔽），全部上锡（去皮1mm处）。
③当卡侬头四股线上锡完毕后，将护套套在准备焊接的线头上。
6.35焊接去皮尺寸①将绕包的音频线最尾处（端头）去皮10mm；②将去皮10mm的音频线中的线绒部分清整掉（剪去）；③将白色芯线去皮10mm并与屏蔽线相连（搓在一起形成一股线）齐剪去6mm，红色线最尾处（端头）去皮1mm。
6.35焊接接点位置①将红色芯线和搓好的线股（白色芯线和屏蔽线）头端1mm处上锡（将6.35尾端的+、-极端口处上锡）；②当6.35的两股上锡完毕后，将护环、护套一一套在准备焊接的线头上。
