2.工程控制网的布设及施工控制网精度的确定方法

合集下载

工程测量第3章工程控制网布设的理论与方法

工程控制网布设的步骤和方法
收集资料
收集工程项目的相关资料，包括工程规模、地理环境、施工要求等。
确定布网方案
根据工程项目的特点和要求，确定合适的布网方案，包括控制点的位置、密度、精度等。
实地踏勘
对选定的控制点进行实地踏勘，了解地形、地物、交通等情况，以便于施工和后期维护。
控制点测量
数据整理与校核
02
数据转换与处理
03
数据可视化与分析
对观测数据进行整理、分类和校核，确保数据的准确性和完整性。
将观测数据转换为统一坐标系下的数据，并进行必要的数学处理，如平差计算等。
将处理后的数据以图表、图像等形式进行可视化，并进行相关分析。
控制网的精度分析与评定
精度指标
01
根据工程要求，确定控制网的精度指标，如点位中误差、相对
按照规定的测量方法和精度要求，对控制点进行测量，获取准确的地理坐标数据。
数据处理与分析
对测量数据进行处理和分析，包括平差计算、精度评定等，以确保控制网的精度和可靠性。
02
工程控制网的坐标系与投影
坐标系及其分类
地理坐标系
以地球赤道面为基准，用于描述地球上点的位置，通常采用
经纬度表示。
兰勃特投影
将椭球面上的点按照一定的数学公式投影到平面上的方法，常用于大比例尺地图制作。
通用横轴墨卡托投影
将地球表面的一部分投影到平面上的方法，常用于全球范围的海图制作。
墨卡托投影
将地球表面全部投影到平面上的方法，常用于航海和航空导航图制作。
坐标系的转换与联测
坐标系转换
将不同坐标系下的点进行坐标转换，以便统一使用某个坐标系进行测量和计算。

施工控制网精度的确定方法及布设探讨(图文)

施工控制网精度的确定方法及布设探讨(图文)论文导读：在工程建设的施工阶段，测量工作的任务是进行施工放样，直接为施工服务。

测量放样的精度与施工控制网的误差和放样误差紧密相关。

建筑物放样时的精度要求，是根据建筑物竣工时对于设计尺寸的容许偏差（即建筑限差）来确定的，建筑物竣工时的实际总误差是由施工误差（包括构件制造误差、施工安装误差等）和测量放样误差引起的，测量误差只是其中的一部分。

关键词：施工控制网，施工放样，建筑限差一、引言在工程建设的施工阶段，测量工作的任务是进行施工放样，直接为施工服务。

施工放样是按规定的精度和设计要求，将建筑物、构筑物的平面位置和高程位置放样到实地。

放样的精确程度直接影响施工的精度，进而影响最终工程精度。

测量放样的精度与施工控制网的误差和放样误差紧密相关。

放样是以控制点为基准进行的，施工控制网的精度是保证建筑物放样精度的前提和基础。

为满足放样精度要求，必须建立有较高精度的施工控制网。

二、施工控制网精度的确定方法施工控制网精度的确定，要以保证各种建筑物放样的精度要求来考虑。

正确制定工程建筑物放样的精度要求，是一项极为重要的工作，如果定得过宽，就可能造成质量事故；反之，若订得过严，则给放样工作带来不少困难，从而增加了放样工作量，延长了放样的时间，也就无法满足现代化高速施工的需要。

为了根据验收限差正确地制定建筑物放样的精度要求，除了测量知识之外，还必须具有一定的工程知识。

由于各种建筑物，或同一建筑物中各不同建筑部分，对放样精度的要求是不同的。

因此，首先遇到的问题是根据哪一个精度要求来考虑控制网的精度。

在选择时，还应该考虑到施工现场条件与施工程序和方法。

分析这些建筑物是否必须直接从控制点进行放样。

施工测设基本工作—水利工程施工控制网的布设

样，选择点位应尽量便于施工放样，在可能情况下，点位应选在厂房、船闸、水闸等建筑物的主要轴线上。
二、水利工程施工控制网的布设
3.3基本网精度设计（1）按传统的测量布网原则，即逐级控制；（2）考虑到水利枢纽不同水工建筑物之间仅存在松散联系，而基本网的作用主要是统一整个枢纽的坐标系统。
第七பைடு நூலகம் （施工测量的基本工作）
二、
内容
施工测量概述水利工程施工控制网的布设
二、水利工程施工控制网的布设
1 施工控制网
2 水工建筑物放样的顺序和精度要求
2.1水利工程施工控制网特点（1）控制的范围小，控制点的密度大，精度要求高（2）使用频繁（3）受施工干扰
施工控制网常分成基本网和定线网两层布设。
二、水利工程施工控制网的布设
2.3水利工程施工控制网特点（1）施工控制网点位应画在施工设计总平面图上防止标桩被破坏。（2）点位的布设以考虑放样精度要求高的主要建筑物密集处为主。（3）河面开阔地区的大型水利枢纽以分级布设基本网和定线网为宜。（4）在设计总平面图上，建筑物的平面位置以施工坐标系表示。（5）施工放样需要的是控制点间的实际距离
二、水利工程施工控制网的布设
3 水利枢纽施工控制网布设原则
3.1设计施工控制网的依据根据我国《水利水电工程施工测量规范》第2.6.1条的规定，大坝、厂
房、船闸、水闸等建筑物的主要轴线点均应由等级控制点进行测设。主要轴线点相对于邻近控制点的点位中误差不应大于10mm。
3.2定线网精度设计定线网点放样建筑物轮廓点常用的方法是前方交会法。用于建筑物放
二、水利工程施工控制网的布设
2.2 水工建筑物放样顺序原则：从总体到局部
建筑物放样顺序：（1）放出大坝轴线（2）根据大坝轴线可以直接放样冲砂闸、泄水闸、非溢流坝的各坝段的分跨线（垂直于大坝轴线）与分仓线（平行于大坝轴线）。在进行船闸与厂房施工时 , 则首先放样出船闸与厂房的主轴线。再根据这些主轴线放出各辅助轴线，最后确定各建筑物的细部结构。

施工测量控制网技术方案要点

施工测量控制网技术方案要点一、引言施工测量控制网技术是现代建筑工程施工的重要组成部分，它起到了指导施工过程、控制施工质量的关键作用。

施工测量控制网技术方案的制定是确保工程施工过程中测量精度和施工效率的重要手段。

本文将从控制网的基本要求、技术方案的制定流程、关键技术措施等方面进行阐述。

二、控制网的基本要求1.测量精度要求高：控制网是工程测量的基准，直接关系到工程施工的质量。

因此，控制网的精度要求高，一般要求误差在毫米级以内，并能够满足工程测量的需要。

2.网络稳定性要好：控制网的稳定性对整个施工过程起到关键的作用。

在设计控制网时，要考虑网点之间的关系，保证网络的稳定性和准确性。

3.建立方便、快捷：施工测量是一个动态过程，对控制网的建立和管理要求建立方便、快捷。

采用现代化的测量仪器设备和数字化的管理手段，将大大提高测量效率，并减少施工测量的工作量。

三、控制网技术方案的制定流程1.项目需求分析：首先对工程项目进行需求分析，明确施工过程中的控制要点和对测量精度的要求，为制定控制网技术方案提供依据。

2.网点布设设计：根据项目需求和实际情况，确定控制网的布设范围和主要网点位置。

网点布设时要考虑地理位置、周围环境、测量精度要求等因素，设计合理的网点布设方案。

3.设备选择：选择适合项目需求的测量设备，包括测量仪器、软件和数据处理设备。

要充分考虑测量设备的精度、稳定性、易用性等方面，确保测量质量。

4.网点测量：按照布设方案，对网点进行测量。

测量时要注意操作规范，保证测量数据的准确性和可靠性。

5.数据处理：对测量数据进行处理，包括误差处理、平差计算等。

要使用专业软件进行数据处理，确保计算结果的准确性和可靠性。

6.网络建立和管理：根据处理后的数据，建立控制网，并进行管理。

包括网点的标志、记录、维护和更新等方面。

四、关键技术措施1.测量仪器设备的选择：选择精度高、稳定性好的测量仪器设备，如全站仪、GPS等。

2.数据处理软件的选择：选择专业的数据处理软件，能够实现测量数据的有效处理和自动化计算。

建筑工程测量控制网的建立、精度及稳定性分析

建筑工程测量控制网的建立、精度及稳定性分析发布时间：2021-03-19T10:00:27.293Z 来源：《城镇建设》2020年12月36期作者：宗兴旺[导读] 现阶段，我国城市化发展建设进程持续深入，不同类型的建筑数量逐年增多宗兴旺南京东大岩土工程勘察设计研究院有限公司江苏南京 210000摘要：现阶段，我国城市化发展建设进程持续深入，不同类型的建筑数量逐年增多，处于这种情况的社会发展背景下，建筑工程自身测量控制网的建立、精度和稳定性控制工作变得尤为重要。

本文针对上述内容展开研究，分析测量控制网的建立工作、精度控制工作和稳定性控制工作，总结相关工作经验，为同领域工作者提供合理化发展建议，为促进工程测量工作的进一步发展提供理论研究基础。

关键词：稳定性；控制点；建筑工程；测量前言：工程建设施工顺利与否会与工程各部分组成结构之间存在有机联系，通常都需要通过施工控制网为施工作业提供保障作用。

但是，因为部分大型工程本身施工周期较长，同时施工区域内的作业条件复杂，容易受到外界环境因素干扰，因此，需要在工程建设之初打造施工控制网点，以此避免施工期间发生位移的情况。

如果控制网点出现相应变化而工作人员又未及时发现这一情况，继续采用固有的坐标数据进行放样作业，就会出现导致放样误差过于明显，项目工程施工质量也会因此受到影响。

一、工程测量控制网建立对于部分施工控制网的复测工作而言，需要对其最终的测量结果加以分析，通过这种方式能够对控制点位置的稳定性做出更为深入的了解，通过这种方式保证工程最终阶段的施工质量。

在上述内容之外，在对工程控制点稳定性进行分析的过程中，因为会受到测量误差因素的影响，导致两期测量成果存在一定的差异性，此时如何合理使用这些测量成果，属于工程建设期间必须完成的选择。

（一）施工控制网概述对于所有的建筑施工控制而言，布设施工控制网均属于测量工作需要完成的主要任务内容之一。

处于勘测阶段的测图控制网，建筑物自身结构、位置均未明确，无法对施工测量工作需要做出足够周全的考量；此外，工程施工前，大多需要先完成场地平整工作，此后才可以正常开展工作，否则原施工场地中固有的部分测图控制点遭受破坏的可能性很高，所以，工程项目正式施工阶段，大多需要组织专门施工控制网用于测量工作。

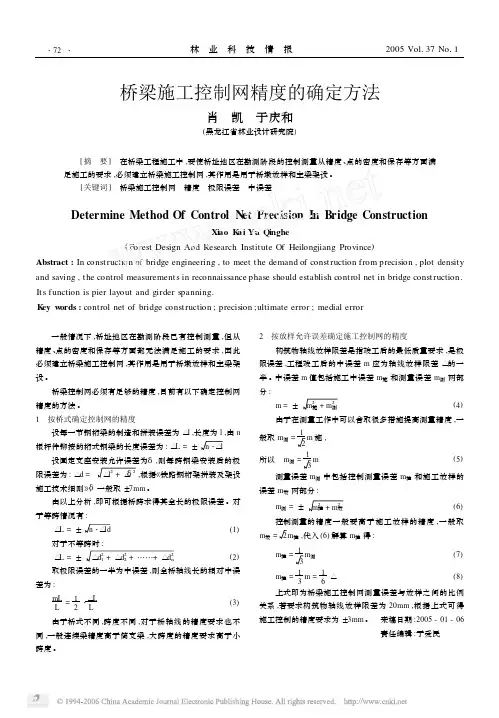

桥梁施工控制网精度的确定方法

(1)
对于不等跨时 :
△L = ± △d21 + △d22 + ……+ △d2n
(2)
取极限误差的一半为中误差 ,则全桥轴线长的相对中误
差为 :
mL L
=
1 ·△L 2L
(3)
由于桥式不同 ,跨度不同 ,对于桥轴线的精度要求也不
同 ,一般连续梁精度高于简支梁 ,大跨度的精度要求高于小
跨度。
2 按放样允许误差确定施工控制网的精度
根杆件铆接的桁式钢梁的长度误差为 : △L = ± n·△l 设固定支座安装允许误差为δ,则每跨钢梁安装后的极
限误差为 : △d = △l2 + △δ2 ,根据《铁路钢桁架拼装及架设施工技术细则》δ, 一般取 ±7mm 。
由以上分析 ,即可根据桥跨求得其全长的极限误差。对
于等跨情况有 :
△L = ± n·△ld
关系 ,若要求构筑物轴线放样限差为 20mm ,根据上式可得施工控制的精度要求为 ±3mm 。来稿日期 :2005 - 01 - 06
责任编辑 :于爱民
ultimateerrormedialerror一般情况下桥址地区在勘测阶段已有控制测量但从精度点的密度和保存等方面都无法满足施工的要求因此必须建立桥梁施工控制网其作用是用于桥墩放样和主梁架桥梁控制网必须有足够的精度目前有以下确定控制网精度的方法
· 72 · 林业科技情报 2005 Vol137 No11
构筑物轴线放样限差是指竣工后的最低质量要求 ,是极
限误差 ,工程竣工后的中误差 m 应为轴线放样限差 △的一
半。中误差 m 值包括施工中误差 m施和测量误差 m测两部
分:
m = ± m施2 + m测2

控制测量技术要求

控制测量技术要求控制测量技术要求本作业指导书是针对施工控制测量的特点和作业需要编写的，服务范围是二等以下施工平面控制网、平高控制网、高程控制网的建立和控制点加密。

使用本指导书进行测量作业，应遵守《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》等规程规范。

如业主有特殊要求的，按业主要求执行。

一、准备工作1．收集资料1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。

(1)控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。

收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。

成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。

(2)收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。

(3)如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。

1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。

1.3准备相应的规范：《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《GPS测量规范》、《水利水电工程施工测量规范》。

1.4了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。

例如了解冻土深度，用以考虑埋石深度；最大风力，以考虑觇标的结构；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份。

2.现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。

踏勘主要了解以下内容：2.1原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。

2.2原有地形图是否与现有地物、地貌相一致，着重踏勘增加了哪些建筑物，为控制网图上设计做准备。

工程施工如何布置控制网

工程施工如何布置控制网一、控制网的作用控制网是指利用地面上的标志物或设备，在经过三角测量、水准测量和方位观测等测量方法后，建立的一种用于确定工程测量基准和定位的网络。

控制网的建立对于工程测量具有非常重要的意义，它不仅可以保证工程测量的准确性和精度，还可以为后续的施工提供可靠的基准和定位。

控制网主要的作用有以下几点：1. 提供基准和定位：控制网可以提供工程施工所需的基准和定位，为后续的施工提供准确的参考标准。

2. 确定测量范围：控制网可以帮助工程测量人员确定测量的范围和范围，保证施工过程中各个部位的相对位置和尺寸的准确性。

3. 保证测量准确性：控制网可以帮助工程测量人员保证测量的准确性和精度，确保施工过程中各种工程参数的准确性。

4. 提高施工效率：有了可靠的控制网，施工人员在施工过程中就可以更加便捷的进行定位和测量，提高施工效率。

5. 为后续工程提供参考：控制网的建立可以为后续的工程提供参考，对于后续的工程施工和测量也具有非常重要的作用。

二、控制网的布置原则1. 控制网的密度要求：控制网的密度是指在单位面积范围内设置的控制点的数量。

在工程测量中，控制网的密度必须根据实际的测量需要和工程的情况来确定。

一般情况下，对于较大的工程项目，为了保证测量的准确性和精度，控制网的密度要求会相对较高。

而对于较小的工程项目，控制网的密度要求则可以适当降低。

2. 控制网的布局和分布原则：为了更好的满足测量的需要，控制网的布局和分布要根据工程的实际情况来确定。

一般情况下，控制网的布局和分布要满足以下几个原则：（1）覆盖全面：控制网的布局和分布要能够覆盖到工程的所有测量范围，确保能够满足测量的需要。

（2）布点均匀：控制网的布点要尽可能的均匀，使得测量点的密度在工程范围内相对均匀，以便于后续的测量和定位。

（3）确定关键控制点：在控制网的布局过程中，要特别确定一些关键的控制点，这些控制点可以是工程的一些重要节点或者是地形的一些显著特征，以确保将来的工程施工和测量能够准确。

工程控制网的布设方案

工程控制网的布设方案一、引言工程控制网是指为了建筑施工、地表变形监测、地质灾害监测等工程项目而布设的一种精密级的测量控制网络。

它是采用一定数量、布设规律、具有一定精度和控制功能的控制点构成的平面或立体的空间网；广泛应用于大型工程建设项目中的位置、方位、高程、形变等测量，具有工作精度高、工作量大和覆盖面积广等特点。

工程控制网的布设方案直接影响到后续工程测绘工作的精度和效果。

因此，合理的布设方案是保证工程测绘质量的一个重要保障。

本文将就工程控制网的布设方案进行详细论述。

二、工程控制网的布设原则1. 经济原则：布设控制网应力求在实现工作任务的前提下，尽可能减少勘探工作量。

2. 可靠原则：控制网应予以通盘考虑，尤其是应该重点布设在各种影响因素较大地方，如易发地震、易滑、易沉、易涌、易积压、易掏挖、易决口等地段。

3. 合理原则：在布设控制网时，必须因地制宜，确保控制网的布设与实际工程的要求相适应。

4. 传递性原则：控制网点应布设得尽可能密集与均匀，以满足控制传递的需要，减小传递误差。

5. 临时性原则：在需要连续和及时传递的大型或幅员较广的工作中，还应设置临时性控制网。

三、工程控制网的布设工作1. 掌握工程控制网点的分布地理位置以及海拔高程。

2. 根据工程的实际情况和需要制定工程控制网布设的具体指标。

3. 选择合适的控制点分布方式，如六边形布设、三角形布设、环形布设等。

4. 根据地形地貌、地质条件、工作特点和计划任务，合理确定控制网的密度和布设范围。

5. 利用高精度的技术手段进行控制网点的基准建立和测量，保证控制点的精度和稳定性。

6. 建立工程控制网工作台账，记录控制点的情况，包括建立时间、观测资料、计算结果等。

四、工程控制网的布设方案1. 控制网点的选择在工程控制网的布设中，首先要选择合适的控制网点。

选择控制网点时，应该考虑到以下因素：地理位置、地质条件、地形地貌、工程设施、实际监测需求等。

控制网点的分布应该尽可能均匀、密集，以满足控制传递的需要，并减小传递误差。

工程测量方案控制网的建立

工程测量方案控制网的建立一、背景介绍工程测量中的控制网是用来确定测量点的坐标位置和方向的基准网络。

它是为了准确测量和定位工程地形和建筑物而建立的。

在建立控制网的过程中，需要考虑周围环境的地形、地质、气候等因素，以及使用的仪器和测量方法等。

本文将介绍建立控制网的工程测量方案。

二、目的建立控制网的目的是为了提供一个准确的基准框架，使测量员能够准确地测量位置和方向。

控制网中的点可以作为测量的基准点，用来确定其他点的坐标位置。

通过建立控制网，可以保证工程测量的准确性和可靠性。

三、测量点的选择在建立控制网之前，需要选择适当的测量点。

测量点的选择应考虑到地形和地质条件、气候条件、测量设备的精度和测量方法等因素。

一般来说，应选择在地势开阔、地形平坦、地质稳定、气候条件稳定的地区作为测量点。

此外，测量点应尽量避免有遮挡物的地方，以免影响测量结果的准确性。

四、网格布置方法在建立控制网时，需要采用适当的网格布置方法，以确保控制点的均匀分布和覆盖范围的合理性。

一般来说，网格布置应遵循以下原则：1. 均匀分布：控制点应均匀分布在测量区域内，以确保测量范围的覆盖和均匀性。

2. 方向性布置：控制点的布置应考虑到测量方向，以便测量员能够准确测量位置和方向。

3. 定位准确性：控制点的布置应考虑到测量设备的精度和测量方法，以确保测量结果的准确性和可靠性。

五、测量方法和仪器在建立控制网时，需要选择适当的测量方法和仪器。

一般来说，应使用高精度的全站仪、GPS定位系统和其它测量仪器进行测量。

在进行测量时，应严格遵循测量规范和操作规程，以确保测量的准确性和可靠性。

六、数据处理和分析在完成测量后，需要对测量数据进行处理和分析。

一般来说，应采用计算机软件对测量数据进行处理和分析，以确定测量点的坐标位置和方向。

在进行数据处理和分析时，应注意各种误差的补偿和校正，以确保测量结果的准确性和可靠性。

七、结论建立控制网是工程测量中的重要环节。

通过建立控制网，可以为工程测量提供一个准确的基准框架，保证测量的准确性和可靠性。

《工程测量学》复习资料(第5-8章)

《工程测量学》复习资料第5章施工控制网的建立1、工程控制网按照其用途，可分为哪几类？依据工程控制网的用途，可将其分为：·测图控制网：在工程施工前勘测设计阶段建立，主要是为测绘地形图服务。

·施工（测量）控制网：为工程建筑物的施工放样提供控制，其点位、密度以及精度取决于建设的性质。

·变形监测网：在施工及运营期间，为监测建筑工程对象的变形状况而建立的控制网。

·安装（测量）控制网：通常是大型设备构件安装定位的依据，也是工程竣工后建筑物和设备变形观测及设备调整的依据。

2、施工控制网的特点。

①控制的范围较小，控制点的密度较大，精度要求较高；②使用频繁；③受施工干扰大；④控制网的坐标系与施工坐标系一致；⑤投影面与工程的平均高程面一致；⑥有时分两级布网，次级网可能比首级网的精度高。

3、控制测量中的投影带和投影面的选择，主要是解决什么问题？有哪些影响因素？控制测量中的投影带和投影面的选择，主要是解决长度变形问题。

这种变形主要由两种因素引起：(1)实测边长归算到参考椭球面上的变形影响（2)将参考椭球面上的边长归算到高斯投影面上的变形影响。

4、在工程控制测量时，根据施工所在的位置、施工范围及施工各阶段对投影误差的要求，可采用哪几种平面直角坐标系？(1)国家3°带高斯正形投影平面直角坐标系(2)抵偿投影面的3°带高斯正形投影平面直角坐标系（如何计算选取？见例题）(3)任意带高斯正形投影平面直角坐标系（如何计算选取？见例题）(4)具有高程抵偿面的任意带高斯正形投影平面直角坐标系(5)独立（假定）平面直角坐标6、不同平面坐标系统间的坐标转换公式。

7、工程控制网的基准，一、二、三维网的基准情况（约束网、最小约束网、无约束网、秩亏网）(1)工程控制网的基准就是通过网平差求解未知点坐标时所给出的已知数据，以对网的位置、长度和方向进行约束，使网平差时有唯一解。

(2)根据基准的情况，工程控制网的基准可分为：·约束网：具有多余的已知数据·最小约束网（经典自由网）：只有必要的已知数据；·无约束网（自由网）：无必要的已知数据；·秩亏网：少于最小约束条件（没有足够的必要已知数据）(3)一、二、三维网的基准情况·对于一维网（水准网或高程网）：网中只有一个点的高程已知，为最小约束网；网中有两个以上点（含两个）的高程已知，则为约束网；网中没有一个点的高程是已知的，称自由网（无约束网）。

工程施工测量最新规范

工程施工测量最新规范随着科技的不断发展，建筑工程领域的施工测量技术也在不断提升。

为了规范工程施工测量工作，确保工程质量，我国制定了一系列工程施工测量规范。

本文将介绍最新的工程施工测量规范及其主要内容。

一、概述最新工程施工测量规范是根据我国建筑工程的实际情况，结合新技术、新材料的应用，对原有规范进行修订和完善的。

这些规范旨在加强工程施工测量工作的管理，提高测量精度，保证工程质量，促进建筑工程行业的健康发展。

二、最新规范主要内容1. 工程测量基本规定最新规范对工程测量工作提出了更高要求，明确了工程测量工作的基本原则、任务和方法。

要求工程测量工作应遵循科学、严谨、高效的原则，确保测量数据的真实、准确和可靠。

同时，规范了对测量人员、测量仪器和测量方法的要求，确保测量工作符合国家标准。

2. 工程控制测量最新规范对工程控制测量提出了详细的要求，包括控制网的布设、测量方法、数据处理等方面。

要求施工单位应根据工程特点和施工需求，合理布设控制网，确保控制点的稳定性和可靠性。

同时，规范了测量方法和要求，提高了测量精度。

3. 施工放样最新规范对施工放样工作进行了详细规定，包括放样的准备工作、放样方法、数据处理等方面。

要求施工单位应根据设计图纸和施工要求，进行精确的放样工作，确保建筑物的位置、尺寸和形状符合设计要求。

同时，规范了放样方法和要求，提高了放样精度。

4. 施工期间的外部变形监测最新规范强调了施工期间的外部变形监测工作，要求施工单位应对建筑物、地下管线等工程结构进行定期监测，及时发现并处理异常情况。

规范了监测方法、监测周期和数据处理要求，以确保监测结果的准确性和可靠性。

5. 竣工测量最新规范对竣工测量工作进行了详细规定，要求施工单位应按照国家标准进行竣工测量，确保工程成果符合设计要求。

规范了竣工测量的内容、方法和数据处理要求，为工程验收和后续维护提供了准确的数据支持。

三、总结最新工程施工测量规范的发布和实施，对提高我国工程施工测量工作水平具有重要意义。

3.5_典型工程控制网的布设

当测区范围较大时，也可直接采用GPS RTK法放样方格点。
如果建筑区对施工控制网的精度要求较高，则必须用归化法来建立方格网。
首先按以上方法放样各方格点。为了求得一大批方格点的精确坐标，可以采用任何一种控制测量方法即静态 GPS、三角、导线、交会等法，也可以联合应用几种方法来测量，然后通过严密平差精确计算出各点的实际坐标。
由于水利枢纽工程多建在山区，那里地形复杂，起伏较大。因此，宜用边角测量方法来建立控制网。
大坝的施工控制网布设在河谷两岸。由于点位分布在不同高度上，有时与近点不通视，而只能与远点通视。因此控制网的图形往往很不规则又很复杂。
3.1 平面施工控制网
平面控制网建立的要求：
控制网必须覆盖建筑物施工范围，能满足建筑物的施工要求；
控制点尽量避开施工的影响，且通视良好；便于在首级控制网的基础上加密低等级控制点，方便
施工放样；控制网点在被毁坏后，能方便恢复；保证控制点的精度能满足要求。
为地面边角网；全网共有27个点，其中已知点数10个，未知点数17个；方向和边长观测值数分别为98和88个，多余观测值总数达131个；平均多余观测分量为0.70；最大边长为760多米，最短边仅有11.32米。
厂区施工控制网的主要任务是放样各系统工程的中心线
和各系统工程之间的连接建筑物。例如，放样厂房的中心线，高炉和焦炉的中心线、皮带通廊、铁路和管道等。通过对这些工程中心线的放样，就将这些工程进行了整体定位。
厂区控制网的精度应能保证这些工程之间相对位置误差不超过连接建筑物的允许限差，至于各系统工程内部精度要求很高的大量中心线的放样工作，可单独建立各系统工程的控制网，如厂房控制网、高炉和焦炉控制网、设备安装专用控制网等。

工程控制网精度匹配方案

工程控制网精度匹配方案一、引言工程控制网精度匹配是一个重要的工程测量环节，它直接影响到后续的测量工作的精度和可靠性。

在工程测量中，通常需要建立控制网来进行定位和测量。

为了保证测量的精度和准确性，控制网中的各个测点之间需要具有一定的精度匹配。

本文将从工程控制网的建立、精度匹配的原理和方法以及实际操作等方面进行论述。

二、工程控制网建立1. 控制网的意义工程控制网是指在工程测量中用于定位和测量的一组基准点。

这些基准点通过几何、物理和空间位置上的关系相互联系起来，形成一种测量框架，用来确定其他点的位置和坐标。

控制网通常由控制点、转角点和细部点组成，其数量和布设方式会根据测量的需要和工程的特点而有所不同。

2. 建立控制网的步骤建立控制网是一个系统的工程测量过程，通常包括以下几个步骤：（1）控制网的设计在建立控制网之前，需要根据工程的特点和测量的要求，对控制网进行设计，确定控制点、转角点和细部点的数量和位置，以及相互之间的关系和布设方式。

（2）控制网的测量控制网的测量是指对已确定的控制点、转角点和细部点进行测量，获取它们的位置和坐标数据。

测量方法可以包括全站仪测量、GPS测量、平面测量等，具体方法根据实际情况而定。

（3）数据处理和计算在完成控制网的测量之后，需要对测得的数据进行处理和计算，包括数据的筛选、误差的检查和修正、坐标的计算和调整等，得到最终的控制网数据。

（4）控制网的精度评定最后需要对建立的控制网进行精度评定，确定控制网的精度水平，以便后续的测量工作能够在一定的精度范围内进行。

三、精度匹配的原理和方法1. 精度匹配的概念精度匹配是指对控制网中的各个测点进行精度评定和调整，使得它们之间具有一定的精度匹配和一致性。

精度匹配的目的是为了保证控制网的整体精度和准确性，以及后续测量工作的可靠性。

2. 精度匹配的原理精度匹配的原理是基于误差理论和最小二乘法，在已知控制点和测量点的基础上，通过误差分析和调整计算，对控制网中的各个测点进行精度评定和调整，使得它们之间具有一定的匹配精度和一致性。

控制网的布设与施测

控制网的布设与施测监测控制网以假定坐标系统为基准建立。

控制点由基准点和工作基点组成，为了提高监测效率，在基坑周边2倍开挖深度外设置工作基点，选择一个基准点为监测起算点，联测工作基点组成监测控制网闭合线路，工作基点同基准点组成监测控制网，工作基点同监测点组成监测网。

1.水平位移监测控制网的布设与施测(1)水平位移监测控制网的布设工作基准点采用强制对中的水泥观测墩，地下部分埋深1.2m,地面部分高1.2m。

工作基点埋设时应注意保证与测点间的通视，保证强制对中标志顶面的水平，工作基点埋设完毕后，并作明显警示标记及点号。

水平位移监测工作基点埋设示意图见图I o(2)水平位移监测控制网的施测按《建筑变形测量规范》变形测量等级二等要求进行观测。

观测仪器使用日本索佳NET1005型全站仪。

性能指标为：望远镜放大倍数为30倍;水平角、竖向角精度为0.5〃；使用棱镜时测距精度(0∙8+IppmD)mm,最小显示为0.0001m o控制网应在基坑开挖前观测。

观测应在成像清晰、气候条件稳定时进行，阴天、有微风时可全天观测，晴天最佳观测时间为日出后1小时至日落前1小时；雷雨前后、大雾、大风、雨、雪天和大气透明度很差时，不应进行观测。

晴天观测时，应对全站仪打伞遮阳，严禁将镜头对准太阳。

本工程采用极坐标法进行监测。

首期观测分别在控制点上进行设站，角度测内角，测6个测回，距离测3个测回，根据观测数据计算基准点坐标及工作基点坐标。

极坐标法是利用数学中的极坐标原理，以两个控制点为坐标轴，以其中一个点为极点建立极坐标系，假定正方向为垂直于基坑方向，测定观测点到极点的距离，测定观测点与极点连线和两个已知点连线的夹角的方法。

水平位移基准点首次联测三次，观测较差应满足要求，取平均值作为初始值。

监测控制网在监测过程中需定期进行复测以检核其稳定性,基准点稳定性检核施工期间每1〜2个月进行一次。

工作基点每次观测与基准点进行联测，确定工作基点未超限后方可使用，若超限则用重新检核控制网。

施工控制网精度的确定方法及布设探讨

误差和放样误差引起的，＝、ｍ＋，ｍ ±／ｍ控制网误差应小于放样误
可得ｍ＝Ｖｍ＋ ±／，式代入实际 ± ｍ＝、ｍ再把误差公式，
可得：
广 —＿＿ —— — —
二、工控制网精度的确定方法施
考虑。确制定工程建筑物放样的精度要求，一项极为重要的工作，正是
制网的精度。在选择时．应该考虑到施工现场条件与施工程序和方计 ” 因为控制网精度的提高需要投入更多时间和人力物力．满足精还．在法。分析这些建筑物是否必须直接从控制点进行放样。对于某些建筑度的条件下也应考虑经济效益。
工误差（括构件制造误差、工安装误差等）测量放样误差引起执行。包施和而在实际工作中，时也可视具体情况而定。如对于工业场地来有的，量误差只是其中的一部分。为了根据验收限差正确地制定建筑测物放样的精度要求，了测量知识之外，必须具有一定的工程知识。说，于施工控制网的点位较密．样距离较近．作比较容易．除还由放操因此由于各种建筑物，同一建筑物中各不同建筑部分，放样精度的要放样误差就比较小。在这种情况下，控制网误差与细部放样误差以或对给求是不同的。因此，先遇到的问题是根据哪一个精度要求来考虑控适当的比例．而不必采用 “ 控制点误差对放样点的影响可忽略不首使

控制网布设有关规范与要求

导线复测、水准路线复测为了保证平面测量的精度，基准点的复核采用全站仪，按照现场平面控制基准点的布设情况，采用边角连测的附和导线或闭合导线的方法对平面控制点进行复测检查，允许误差应小于《工程测量规范》GB50026-93中一级导线网的规定。（最弱边边长相对中误差不小于1/30000，测角中误差≤5〃，控制点点位中误差≤10mm，水准测量往返测闭合差限值为±4 ，N为水准测量测站数）高程基准点的复核：高程基准点的复核采用DS3水准仪，用附合线路或闭合线路业主提供的现场高程控制点，复测精度按国家一、二等水准测量的要求。施工定位前须对建筑定位基准线进行复测检查，基准线的检查采用全站仪进行，检查时测定其边长及夹角，结果与计算结果相比较，其差值应符合《工程测量规范》GB50026-93规定，复测基准线的误差应小于：角度±2.5″，边长1／30000。具体导线复测、水准路线复测计算表格见附表经过复测，如发现上述基准点或线存在异议之处，及时向有关部门提交一份注明有异议之处和修正后成果表。在确定成果是否正确后，测量人员方可进行下面的工作。2.导线加密、路线加密 2.1建筑物定位限差与场区施工平面控制网精度要求：根据规范规定，场区施工平面控制网的等级和精度是根据场区面积大小及工程重要性等因素并结合工程测量经验来确定，结合《高层建筑结构设计与施工规程》（JGJ3-91）相应规定，本工程建筑定位允许偏差取2cm为宜，建筑物定位点位中误差为10mm，根据工程测量误差理论与误差分配要求可以推算出本工程场区控制网的精度为：测角中误差≤2″边长相对中误差≤1/30000控制点点位中误差≤10 mm 2.2.结构构件施工允许偏差与建筑物控制网精度本工程主要结构形式为现浇钢筋混凝土框支剪力墙结构，混凝土结构施工中柱、剪力墙、定位要求最高，其相对建筑轴线的允许偏差为±5 mm，结合本工程实际情况以建筑屋主要轴线作为起算数据推算建筑物控制网的精度为：控制线中误差≤1.8 mm测距相对中误差≤1.8/8000×5=1/9938（取用1/10000）测角中误差≤1.8/（8000×5）×206265″=20.8″(取用20″)高层建筑施工规程规定建筑物平面控制网主要轴线间距30-50m并组成封闭图形,其测距精度不低于1/10000,测角闭合精度不低于20″,证明本工程的建筑物控制网精度是符合本工程实际和规范规定,是科学合理的。2.3.标高测设与高程控制网精度高层建筑设计与施工规程规定层高允许偏差±5 mm，全高允许偏差±30 mm，以此作为起算数据推算高程测量允许偏差：层高允许偏差±3mm，全高允许偏差±20 mm，场区高程控制网精度取用三等水准测量精度。

施工控制网的建立

3.控制网点位精度一般为5-1mm,高程精度GPS大地高 8mm，水准测量精度为三四等水准精度。对于特大跨海域桥梁无法实施水准测量的可利用高程精度GPS大地高和当地重力测量的资料，拟合确定似大地水准面模型，从而利用大地高和高程异常求的正常高，也就是水准高程。
1.大型特大型桥梁首级平面控制网在最初建立和后续复测中，均采用GPS静态测量技术进行测定；在一些中小型桥梁可以采用GPS静态定位测量技术进行测定，也可以采用以GPS静态测量为主，全站仪测量为辅的方法。
2.在测量时要有效联测国家控制网，可以用测区内的国家三角点作为全网的起算点。对于大型或特大型桥梁测量时，应该考虑到投影带可能带来的误差和平面坐标系的转换，建立统一的坐标系统。
cosT1 A cosT2
cosT3
sin T1 0.454 sin T2 0.809 sin T3 0.707
0.891 0.588 0.707
(2 43)
按设计要求有： N AT PA QX1 (2 44)
边长权阵
P
p1 0
0 p2
0 1
❖ 在施工阶段，测量工作的任务是直接为施工服务，测量工作的精度主要体现在相邻点位的相对位置上。
❖ 建筑物放样时的精度要求，是根据建筑物竣工时对于设计尺寸的容许偏差来确定的。建筑物竣工时的实际误差是由施工误差和测量放样误差所引起的。
❖ 在确定了建筑物放样的精度要求以后，就可以用它作为起算数据来推算施工控制网的必要精度。
GPS网也可看作是全边角网，故模拟法优化设计方法同样可以用于GPS网。
“现代测量控制网数据处理通用软件包” CODAPS
生成正态标准随机数；人工生成一个观测方案文件：网名·FA2，自动生成平差所需的观测值文件：网名·IN2 平差计算：根据精度和可靠性指标得到优化设计方案。
