施工控制网的布设

合集下载

施工控制网精度的确定方法及布设探讨(图文)

施工控制网精度的确定方法及布设探讨(图文)

施工控制网精度的确定方法及布设探讨(图文)论文导读:在工程建设的施工阶段,测量工作的任务是进行施工放样,直接为施工服务。

测量放样的精度与施工控制网的误差和放样误差紧密相关。

建筑物放样时的精度要求,是根据建筑物竣工时对于设计尺寸的容许偏差(即建筑限差)来确定的,建筑物竣工时的实际总误差是由施工误差(包括构件制造误差、施工安装误差等)和测量放样误差引起的,测量误差只是其中的一部分。

关键词:施工控制网,施工放样,建筑限差一、引言在工程建设的施工阶段,测量工作的任务是进行施工放样,直接为施工服务。

施工放样是按规定的精度和设计要求,将建筑物、构筑物的平面位置和高程位置放样到实地。

放样的精确程度直接影响施工的精度,进而影响最终工程精度。

测量放样的精度与施工控制网的误差和放样误差紧密相关。

放样是以控制点为基准进行的,施工控制网的精度是保证建筑物放样精度的前提和基础。

为满足放样精度要求,必须建立有较高精度的施工控制网。

二、施工控制网精度的确定方法施工控制网精度的确定,要以保证各种建筑物放样的精度要求来考虑。

正确制定工程建筑物放样的精度要求,是一项极为重要的工作,如果定得过宽,就可能造成质量事故;反之,若订得过严,则给放样工作带来不少困难,从而增加了放样工作量,延长了放样的时间,也就无法满足现代化高速施工的需要。

建筑物放样时的精度要求,是根据建筑物竣工时对于设计尺寸的容许偏差(即建筑限差)来确定的,建筑物竣工时的实际总误差是由施工误差(包括构件制造误差、施工安装误差等)和测量放样误差引起的,测量误差只是其中的一部分。

为了根据验收限差正确地制定建筑物放样的精度要求,除了测量知识之外,还必须具有一定的工程知识。

由于各种建筑物,或同一建筑物中各不同建筑部分,对放样精度的要求是不同的。

因此,首先遇到的问题是根据哪一个精度要求来考虑控制网的精度。

在选择时,还应该考虑到施工现场条件与施工程序和方法。

分析这些建筑物是否必须直接从控制点进行放样。

施工测设基本工作—水利工程施工控制网的布设

施工测设基本工作—水利工程施工控制网的布设
样,选择点位应尽量便于施工放样,在可能情况下,点位应选在厂房、船 闸、水闸等建筑物的主要轴线上。
二、水利工程施工控制网的布设
3.3基本网精度设计 (1)按传统的测量布网原则,即逐级控制; (2)考虑到水利枢纽不同水工建筑物之间仅存在松散联系,而基本网的作 用主要是统一整个枢纽的坐标系统。
第七பைடு நூலகம் (施工测量的基本工作)
二、
内容
施工测量概述 水利工程施工控制网的布设
二、水利工程施工控制网的布设
1 施工控制网
2 水工建筑物放样的顺序和精度要求
2.1水利工程施工控制网特点 (1)控制的范围小,控制点的密度大,精度要求高 (2)使用频繁 (3)受施工干扰
施工控制网常分成基本网和定线网两层布设。
二、水利工程施工控制网的布设
2.3水利工程施工控制网特点 (1)施工控制网点位应画在施工设计总平面图上防止标桩被破坏。 (2)点位的布设以考虑放样精度要求高的主要建筑物密集处为主。 (3)河面开阔地区的大型水利枢纽以分级布设基本网和定线网为宜。 (4)在设计总平面图上,建筑物的平面位置以施工坐标系表示。 (5)施工放样需要的是控制点间的实际距离
二、水利工程施工控制网的布设
3 水利枢纽施工控制网布设原则
3.1设计施工控制网的依据 根据我国《水利水电工程施工测量规范》第2.6.1条的规定,大坝、厂
房、船闸、水闸等建筑物的主要轴线点均应由等级控制点进行测设。主要轴 线点相对于邻近控制点的点位中误差不应大于10mm。
3.2定线网精度设计 定线网点放样建筑物轮廓点常用的方法是前方交会法。用于建筑物放
二、水利工程施工控制网的布设
2.2 水工建筑物放样顺序 原则:从总体到局部
建筑物放样顺序:(1)放出大坝轴线(2)根据大坝轴线可以直接放样冲砂 闸、泄水闸、非溢流坝的各坝段的分跨线(垂直于大坝轴线)与分仓线(平行 于大坝轴线)。在进行船闸与厂房施工时 , 则首先放样出船闸与厂房的主轴 线。再根据这些主轴线放出各辅助轴线 ,最后确定各建筑物的细部结构。

建筑工程施工控制网的布设

建筑工程施工控制网的布设

建筑工程施工控制网的布设随着科技的不断发展和应用,建筑工程施工控制网已成为现代建筑工地不可或缺的一部分。

施工控制网的布设对于建筑项目的顺利进行起着至关重要的作用。

本文将探讨建筑工程施工控制网的布设及其影响。

一、施工控制网的定义和作用施工控制网是指为了保证建筑施工过程中精确测量和控制建筑结构的姿态和形状而布设的网络。

它通过在工地上建立具有一定精度的控制点,并通过设置的水平线和竖直线来引导施工者进行定位和测量。

施工控制网的布设在建筑结构的垂直和水平方向上提供了准确的定位和控制,从而确保了施工过程的顺利进行。

施工控制网的作用主要有以下几点:1. 提供定位和测量基准:施工控制网通过设置控制点和参考线,为建筑施工提供准确的定位和测量基准,确保建筑结构的准确度和稳定性。

2. 引导施工过程:施工控制网可以作为施工过程中的参考线和标志物,指导施工者进行施工,保持施工的准确性和一致性。

3. 控制施工误差:施工控制网的布设可以帮助施工者发现和纠正施工中的误差,防止错误的进一步扩散,并保证施工的质量和安全性。

二、施工控制网的布设原则施工控制网的布设应遵循以下原则:1. 准确性:施工控制网的布设必须准确无误,控制点的位置和高程应符合设计要求,并通过精密测量工具进行检验和验证。

2. 稳定性:施工控制网的布设要保证其稳定性和持久性,布设的控制点应该具有足够的抗变形和抗位移能力,以确保长期使用期间的准确性和可靠性。

3. 可见性:施工控制网的布设要考虑可见性,控制点和参考线应放置在能够被施工人员清晰看到的位置,以便于指导施工和测量。

控制网布设及控制方案

控制网布设及控制方案

测量控制方案一、控制网的布设⑴制网的布设原则和布设方案A平面控制网的布设,遵循下列原则:首级控制网的布设,因地适宜,且适当考虑发展,与国家坐标系统联测时,同时考虑联测方案。

首级控制网的等级,应根据工程规模、控制网的用途和精度要求合理确定。

B平面控制网的建立,可采用卫星定位测量、导线测量、三角形网测量等方法。

平面控制网精度等级的划分,卫星定位测量控制网依次为二、三、四等和一、二级,导线及导线网依次为三、四等和一、二、三级,三角形网依次为二、三、四等和一、二级。

平面控制网的坐标系统,应在满足测区内投影长度变形不大于2.5cm/km的要求下,做下列选择:小测区或有特殊精度要求的控制网,可采用独立坐标系统在已有平面控制网的地区,可沿用原有的坐标系统C平控制网形式:根据桥梁跨越宽度、地形条件,可布设如下形式:选择控制点要求:尽可能使桥轴线作为三角网的一个边,提高桥轴线精度。

或将桥轴线的两个端点纳入网内,间接求算桥轴线长度。

交会角不致太大或太小(图形刚强),地质条件稳定,视野开阔, 便于交会墩位。

控制点要埋设标石,刻有“十”字的金属中心标志。

当兼作高程控制点使用时,中心顶部应为半球状。

控制网基线精度:高于桥轴线精度2~3倍根据已知条件以及经济因素,采用导线布置控制网,等级为四级。

精密导线的布置形状平面控制测量中精度导线的布置形状一般为:直伸形,曲折形, 闭合环形和主副导线环形等。

三角大地四边双大地四边三角⑵控制网布设应考虑的因素布设控制网时,可利用桥址地形图,拟定布网方案,并仔细研究桥梁设计图及施工组织设计图及施工组织计划的基础上,结合当地情况进行踏勘选点。

点位布设满足以下要求:①图形应简单②控制网的边长一般在0.5~1.5倍河宽的范围内变动。

③使桥轴线与控制网紧密联系。

④所有控制点不应位于淹没地区和土壤松软地区,尽量避开施工区、堆料区及受交通干扰区。

便于观测和保存二、现场测量控制现场放线时候要注意复测,放完线通过拉距离及换人测量等避免出错,而且还要通过下面所述的控制现场测量成果精度。

施工控制网的布设与测量.doc

施工控制网的布设与测量.doc

施工控制网的布设与测量①洞外控制测量接收监理人提供的测量基准点、基准线后,校核其测量精度,复核资料和数据的准确性,并将复测结果报送监理人。

以基准点线为施工控制网的起算点,按照测绘规程规范和工程施工精度要求,布设施工测量加密控制网,将各洞口的平面控制点与加密网连接成全网,平面控制网点采用Trimble4800GPS静态方式进行测量,并按二等GPS 网的技术要求施测,控制网边长投影到隧洞进、出口的平均高程面上,其点位中误差不超过10mm,控制网的平均边长相对中误差不超过1/250000.控制网点的高程按二等水准精度测量技术要求,采用LeicaDNA03数字水准仪施测,每个洞口附近至少2个高程控制点,并布设成环线或附合路线,闭合差不超过4L(L为高程导线线路总长)。

主要测量控制网点埋设钢筋混凝土标墩,顶部埋设不锈钢强制对中标盘,标盘对中误差<0.1mm.上述测量控制网点在工程完工后的规定期限内完好无损地移交给业主。

②洞内控制测量洞内平面控制测量沿洞壁两侧布设光电测距多环基本导线和施工导线,主要拐角点埋设观测墩或插入洞壁的金属观测架。

基本导线根据洞内通视条件布设成边长近似相等的导线;施工导线点约50m埋设1点,并与基本导线附合。

洞内基本导线独立进行两组观测,两次观测值之差不大于误差的22倍,取其平均值为最后成果。

洞内平面控制测量仪器采用LeicaTC1800全站仪施测。

洞内高程控制采用三等水准测量,高程控制点标石与基本导线点重合。

其环线或附合路线闭合差不超过12L(L为高程导线线路总长)。

③竖井联系测量在竖井开挖过程中,必须将地面控制网中的坐标、方向及高程经由竖井传递到地下,称之为竖井联系测量。

根据现场的施工及工作面情况,拟选择一井定向和竖直传高的方法进行竖井联系测量。

一井定向采用垂线法进行,首先由地面用吊线向竖井内投点,然后由地面和地下控制点与吊垂线进行连接测量;也可以使用激光投点仪或光学投点仪器进行,投点误差不超过2mm当使用竖直传高进行高程传递时,必须对地面上的起始高程点进行校核;使用经严格检定过的钢尺,使用中对其加各项改正。

桥梁施工控制网的布设 教案

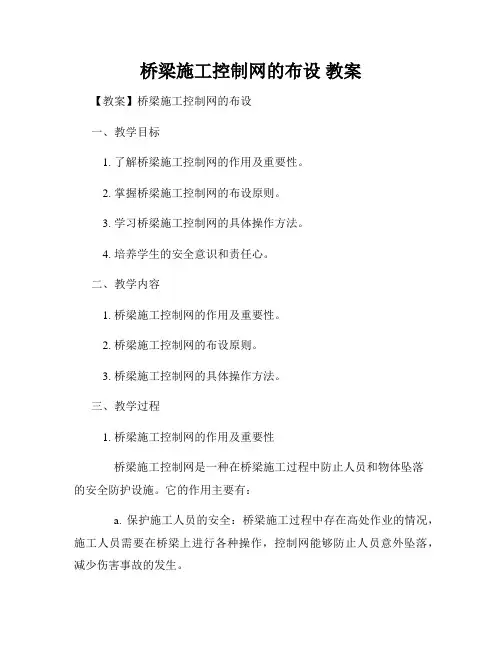

桥梁施工控制网的布设 教案

碳排放交易市场的机制和运营第一章碳排放交易市场简介
碳排放交易市场是一种协调气候变化对策的机制,它可以通过赋予碳排放额度的财产权,促使企业在国家政策规定的目标内减少二氧化碳排放。

第二章碳排放配额的来源与分配
碳排放配额的来源包括国外新能源项目、国内新能源建设、节能减排、清洁能源、森林碳汇等。

分配方法有政府指定、第三方销售给企业、企业之间进行交易等。

第三章碳排放市场的运作方法
碳排放市场的运作方法主要包括:碳排放证书的发行和注册→碳排放配额的交易→碳排放权人的监管。

第四章碳排放市场的挑战与未来展望
碳排放市场的挑战包括政治层面的变化、市场监管的不规范、金融创新的不可预见性等。

未来展望则需要重视碳排放市场的组织、监管以及运营方式的创新。

工程施工如何布置控制网

工程施工如何布置控制网

工程施工如何布置控制网一、控制网的作用控制网是指利用地面上的标志物或设备,在经过三角测量、水准测量和方位观测等测量方法后,建立的一种用于确定工程测量基准和定位的网络。

控制网的建立对于工程测量具有非常重要的意义,它不仅可以保证工程测量的准确性和精度,还可以为后续的施工提供可靠的基准和定位。

控制网主要的作用有以下几点:1. 提供基准和定位:控制网可以提供工程施工所需的基准和定位,为后续的施工提供准确的参考标准。

2. 确定测量范围:控制网可以帮助工程测量人员确定测量的范围和范围,保证施工过程中各个部位的相对位置和尺寸的准确性。

3. 保证测量准确性:控制网可以帮助工程测量人员保证测量的准确性和精度,确保施工过程中各种工程参数的准确性。

4. 提高施工效率:有了可靠的控制网,施工人员在施工过程中就可以更加便捷的进行定位和测量,提高施工效率。

5. 为后续工程提供参考:控制网的建立可以为后续的工程提供参考,对于后续的工程施工和测量也具有非常重要的作用。

二、控制网的布置原则1. 控制网的密度要求:控制网的密度是指在单位面积范围内设置的控制点的数量。

在工程测量中,控制网的密度必须根据实际的测量需要和工程的情况来确定。

一般情况下,对于较大的工程项目,为了保证测量的准确性和精度,控制网的密度要求会相对较高。

而对于较小的工程项目,控制网的密度要求则可以适当降低。

2. 控制网的布局和分布原则:为了更好的满足测量的需要,控制网的布局和分布要根据工程的实际情况来确定。

一般情况下,控制网的布局和分布要满足以下几个原则:(1)覆盖全面:控制网的布局和分布要能够覆盖到工程的所有测量范围,确保能够满足测量的需要。

(2)布点均匀:控制网的布点要尽可能的均匀,使得测量点的密度在工程范围内相对均匀,以便于后续的测量和定位。

(3)确定关键控制点:在控制网的布局过程中,要特别确定一些关键的控制点,这些控制点可以是工程的一些重要节点或者是地形的一些显著特征,以确保将来的工程施工和测量能够准确。

工程控制网的布设方案

工程控制网的布设方案

工程控制网的布设方案一、引言工程控制网是指为了建筑施工、地表变形监测、地质灾害监测等工程项目而布设的一种精密级的测量控制网络。

它是采用一定数量、布设规律、具有一定精度和控制功能的控制点构成的平面或立体的空间网;广泛应用于大型工程建设项目中的位置、方位、高程、形变等测量,具有工作精度高、工作量大和覆盖面积广等特点。

工程控制网的布设方案直接影响到后续工程测绘工作的精度和效果。

因此,合理的布设方案是保证工程测绘质量的一个重要保障。

本文将就工程控制网的布设方案进行详细论述。

二、工程控制网的布设原则1. 经济原则:布设控制网应力求在实现工作任务的前提下,尽可能减少勘探工作量。

2. 可靠原则:控制网应予以通盘考虑,尤其是应该重点布设在各种影响因素较大地方,如易发地震、易滑、易沉、易涌、易积压、易掏挖、易决口等地段。

3. 合理原则:在布设控制网时,必须因地制宜,确保控制网的布设与实际工程的要求相适应。

4. 传递性原则:控制网点应布设得尽可能密集与均匀,以满足控制传递的需要,减小传递误差。

5. 临时性原则:在需要连续和及时传递的大型或幅员较广的工作中,还应设置临时性控制网。

三、工程控制网的布设工作1. 掌握工程控制网点的分布地理位置以及海拔高程。

2. 根据工程的实际情况和需要制定工程控制网布设的具体指标。

3. 选择合适的控制点分布方式,如六边形布设、三角形布设、环形布设等。

4. 根据地形地貌、地质条件、工作特点和计划任务,合理确定控制网的密度和布设范围。

5. 利用高精度的技术手段进行控制网点的基准建立和测量,保证控制点的精度和稳定性。

6. 建立工程控制网工作台账,记录控制点的情况,包括建立时间、观测资料、计算结果等。

四、工程控制网的布设方案1. 控制网点的选择在工程控制网的布设中,首先要选择合适的控制网点。

选择控制网点时,应该考虑到以下因素:地理位置、地质条件、地形地貌、工程设施、实际监测需求等。

控制网点的分布应该尽可能均匀、密集,以满足控制传递的需要,并减小传递误差。

浅谈公路桥梁施工控制网的设计与布设

浅谈公路桥梁施工控制网的设计与布设

浅谈公路桥梁施工控制网的设计与布设随着城市化进程的不断加快和交通发展的需要,公路桥梁的建设逐渐成为现代交通建设的重要组成部分。

然而,桥梁施工过程中存在着很多潜在的风险和安全隐患,因此,施工控制网的设计与布设显得尤为重要。

本文将从设计和布设两个方面进行浅谈,为公路桥梁施工过程中的控制网建设提供一些思路和参考。

首先,施工控制网的设计要考虑多重因素。

在设计时,首先应该明确桥梁施工的整体目标和要求,包括施工进度、质量控制、安全风险等。

根据这些要求,可以设计出相应的施工控制网结构和模式。

例如,可以采用有线网络或无线网络进行监控和控制,也可以结合使用。

此外,还需要考虑监控设备的种类和布设位置,以及监控数据的传输和存储方式等。

其次,施工控制网的布设要科学合理。

在布设过程中,需要根据实际情况选择合适的监控点和监控设备。

一般来说,桥梁的主要构件和关键部位是需要重点监控的对象,例如主梁、桥墩和桥基等。

同时,还需要考虑施工过程中可能存在的风险和隐患,如脚手架的搭建、拆除和使用过程,以及混凝土浇筑等关键环节。

根据这些情况,可以合理布置监控设备,以实现对施工过程的全面监控和控制。

在桥梁施工控制网的设计和布设过程中,还需要考虑以下几个方面的问题:1. 数据采集与分析:应该有合适的传感器和监测设备来采集桥梁施工过程中的关键数据,如温度、应力、位移等。

同时,还需要建立相应的数据分析和处理系统,以实现对数据的实时监测和分析,从而及时发现问题并采取对应的措施。

2. 远程监控与控制:根据桥梁施工的实际情况,应该建立远程监控和控制系统。

通过这个系统,施工人员可以实时监控桥梁施工的各项参数和状态,并能够远程控制相应的设备和机械。

3. 风险预警与应急处理:设计和布设施工控制网的目的之一是及时发现和应对可能存在的风险和隐患。

因此,在设计和布设过程中,应该考虑建立相应的风险预警和应急处理系统。

一旦发现施工过程中存在的风险和问题,可以通过系统发出警报并及时采取相应的应急措施。

桥梁施工控制网的布设 教案

桥梁施工控制网的布设 教案
当桥墩中心测量精度要求 时, 。当以此作为控制网的最弱边边长精度要求时,即可根据设计控制网的平均边长(主轴线长度,或河宽)确定施工肋网的相对边长精度要求。例如,南京长江二桥南汉桥要求桥轴线边长相对中误差≤1/180000,最弱边边长相对中误差≤1/130000,起始边边长相对中误差≤1/300000。
2.掌握桥梁施工平面控制网精度要求、加密和复测;
3.学习平面控制网坐标系统;
4.学习水准测量,掌握水准点的布设和测量规范;
5.掌握跨河水准测量。
技能目标
1.现场踏勘之后,能够;能够独立的对现场进行选点埋点;
2.根据需要收集与桥梁施工测量相关的已有的测量资料;
3.布设桥梁控制网,掌握水准测量;
教学重点和难点
桥梁施工控制网分为施工平面控制网和施工高程控制网两部分。
在建立控制网时,既要考虑三角网本身的精度,即图形强度,又要考虑以后施工的需要。所以,在布网之前应对桥梁的设计方案、施工方法、施工机具及场地布置、桥址地形及周围的环境条件、精度要求等方面进行研究,然后在桥址地形团图上拟订布网方案,在现场选定
点位。点位应选在施工范围以外,且不能位于淹没或土质松软的地区。
(5)桥梁施工的高程控制点即水准点,每岸至少埋设3个,并与国家水准点联测。水准点应采用永久性的固定标石,也可利用平面控制点的标石。同岸的3个水准点,其中两个应埋设在施工范围以外,以免受到破坏;另一个应埋没在施工区内,以便直接将高程传递到所
需要的地方。同时还应在每一个桥台、桥墩附近设立一个临时施工水准点。
二、桥梁施工平面控制网
1.桥梁施工平面控制网的布设形式
测量仪器的更新、测量方法的改进,特别是高精度全站仪和GPS的普及,给桥梁平面控制网的布设带来很大的灵活性,也使网形趋于简单化。建立桥梁施工平面控制网的方法较多,根据桥梁的大小、精度要求和地形条件,桥梁施工平面控制网的网形布设有以下几种形式:

3.5_典型工程控制网的布设

3.5_典型工程控制网的布设
当测区范围较大时,也可 直接采用GPS RTK法放样方 格点。
如果建筑区对施工控制网的精度要求较高,则必须用 归化法来建立方格网。
首先按以上方法放样各方格点。为了求得一大批方格 点的精确坐标,可以采用任何一种控制测量方法即静态 GPS、三角、导线、交会等法,也可以联合应用几种方法 来测量,然后通过严密平差精确计算出各点的实际坐标。
由于水利枢纽工程多建在山区,那里地形复杂, 起伏较大。因此,宜用边角测量方法来建立控制网。
大坝的施工控制网布设在河谷两岸。由于点位分 布在不同高度上,有时与近点不通视,而只能与远 点通视。因此控制网的图形往往很不规则又很复杂。
3.1 平面施工控制网
平面控制网建立的要求:
控制网必须覆盖建筑物施工范围,能满足建筑物的施 工要求;
控制点尽量避开施工的影响,且通视良好; 便于在首级控制网的基础上加密低等级控制点,方便
施工放样; 控制网点在被毁坏后,能方便恢复; 保证控制点的精度能满足要求。
为地面边角网; 全网共有27个点,其中已知点数10个,未知点数17个; 方向和边长观测值数分别为98和88个,多余观测值总数达131个; 平均多余观测分量为0.70; 最大边长为760多米,最短边仅有11.32米。
厂区施工控制网的主要任务是放样各系统工程的中心线
和各系统工程之间的连接建筑物。例如,放样厂房的中心线, 高炉和焦炉的中心线、皮带通廊、铁路和管道等。通过对这 些工程中心线的放样,就将这些工程进行了整体定位。
厂区控制网的精度应能保证这些工程之间相对位置误差 不超过连接建筑物的允许限差,至于各系统工程内部精度要 求很高的大量中心线的放样工作,可单独建立各系统工程的 控制网,如厂房控制网、高炉和焦炉控制网、设备安装专用 控制网等。

施工控制网布设测量报告

施工控制网布设测量报告

施工控制网布设测量报告一、引言为确保施工过程中的准确性和有效性,本次报告旨在对施工控制网的布设进行测量并提供相应的数据和分析。

二、测量目的1.确定施工控制网的准确布设情况,判断其是否符合设计要求。

2.分析施工控制网的误差大小及分布情况,为后续工作提供参考。

3.提出有针对性的改善方案,以提高施工控制网的布设准确性。

三、测量方法1.使用全站仪对控制网节点进行点位测量。

2.采用GPS定位技术对地面控制网进行布设测量。

四、测量结果1.布设测量数据通过全站仪测量得出的节点数据如下:序号,X坐标(米),Y坐标(米),Z坐标(米----,----------,----------,---------1,100.12,150.23,20.52,105.67,148.93,22.83,99.53,152.32,21.0...,...,...,..2.误差分析在测量中,由于测量仪器精度、环境因素等多种因素会引起误差,通过对测量数据的分析,我们得出以下结论:-X、Y、Z三个方向上的测量误差均在0.1米以内,符合设计要求。

但在少数节点中存在偏差较大的情况,需要重新检测。

-误差大部分集中在布设的边界线附近,可能是由于布设时没有充分考虑地形起伏等因素导致的。

-部分节点的误差存在一定的规律性,可能与测量仪器的使用方法或操作人员的技术水平有关。

五、改进建议1.重新检测误差较大的节点,确保其准确性,并根据实际情况调整其坐标位置。

2.在布设控制网时,应考虑地形起伏等因素,避免因环境差异导致的误差产生。

3.加强测量仪器的操作培训,提高操作人员的技术水平,减小人为误差的产生。

4.在布设前进行周密的计划和方案设计,以确保控制网的布设效果。

六、结论通过对施工控制网布设进行测量及数据分析,得出以下结论:1.控制网布设的整体准确性较高,符合设计要求。

2.部分节点存在较大偏差,需要重新检测并改正。

3.误差集中在布设边界线附近,可能与地形起伏等因素有关。

控制网的布设

控制网的布设




二、国家三角控制网的布设
1、国家一等三角锁的布设方案
沿经纬线布设 成纵横交叉的

三角锁。

锁段长度: 200km;

边长:25km;

测角中误差:

0.7″;

起算边精度:
1/350000;
最弱边精度: 1/150000;
2、国家二等三角网的布设方案
填满一等锁环
三角网 平均边长
等级
1:50 000 1:25 000 1:10 000
3 2~3
1
约150km2 约50km2 约20km2
13km 8km 2~6km
二等 三等 四等
第一节 国家控制网的布设
一、控制网的布网原则
4、应有统一的规格;

《城市测量规范》,《工程测量规范》
制 网
《全球定位系统(GPS)测量规范》等

内的空白。

边长:3km;

测角中误差:

1.0″;
布 设
起算边精度:
1/350000;
最弱边精度:
1/150000;
2、国家二等三角网的布设方案
布设方案: 20世纪60年代前:在一等锁环内,先沿经
纬线纵横交叉布设二等基本锁(平均边长约
15~20km,测角中误差小于±1.2″),将一等
A级网一般为区域或国家框架网、区域动力学网; B级网为国家大地控制网或地方框架网; C级网为地方控制网和重大工程控制网; D级网为中小工程控制网; E级网为测图网。
国家GPS网的布设
国家军测部门建立的国家GPS一、二等网

某工程施工控制网布设报告_secret

某工程施工控制网布设报告_secret

*********工程施工控制网布设报告一、 说明:根据业主提供的HO1、HO2和BM01这三个控制点,其中HO1和HO2是平面控制点,BM01是高程控制点,点的密度不能满足本工程的施工放样要求,因此控制点需要进行加密。

加密点的平面位置图见附件。

1、 平面控制点布设新建工程附近施工区域布设两个点(约200米左右一点)与业主提供的已知点组成闭合导线,按《工程测量规范》一级导线技术要求测量。

仪器采用莱卡TC802(J2级)全站仪。

一级导线主要技术要求见下表:一级导线主要技术要求2、 高程控制点布设施工高程控制点将业主提供的水准点引测到我部施工控制点上。

测量路线为附合水准路线,施测按照三等水准测量的要求,采用苏光“DSZ2”自动安平水准仪和红黑双面水准尺,前后距用皮尺丈量,前后等距,最大视线长度为30M ,闭合差按±12 (mm)要求。

二、 计算依据利用HO2和HO1作为平面起算的边,BM01点为高程起算点,分别进行闭合导线和附合水准路线的成果计算。

三、 校核等级测回数平均边长(m )导线总长(m )测距相对中误差测角中误差(″)方位角闭合差(″)导线相对闭合差DJ2DJ6一级241000100001/60000±5±10(n)1/21/200005008000在控制网施测前,对业主提供的点进行校核。

四、控制点的埋设控制点尽量布设在通视良好,不容易受不良因素影响,且方便架设仪器的地方,在原有砼表面打入钢钉,采用加固措施,并用油漆进行标识,在泥面控制点布设挖坑0.5*0.5*0.5m,用砼固定Φ16长38cm带钩钢筋,钢筋圆形顶端割十字线标定中心位置。

五、使用仪器测量仪器配备一览表六、控制点计算成果表见附表。

《工程测量学》课件54典型工程施工控制网的布设

《工程测量学》课件54典型工程施工控制网的布设
在测量时为了有效联测国家控制网, 将测区范围内的两个国家三角点(DA01、DAl0) 作为全网的起算点, 既为本网提供了位置基准和方位基准, 又将本网纳入了杭州湾南岸的国家三角网。
桥梁施工控制网的布设 首级控制测量
5.4 典型工程施工控制网的布设
桥梁施工控制网的布设 首级控制测量 桥梁GPS网布设应与国家大地网进行联系,以便于大桥配套工程(如公路、引桥、互通立交等)的连接; 同时,保证桥梁控制网网内控制点之间相对高精度。 测量时,考虑到投影带可能带来的误差,工程选用了任意带高斯正形投影平面直角坐标系,以东经122º为中央子午线,平面坐标采用1954北京坐标系,并根据坐标转换关系,与国家84坐标系、上海市城市坐标系建立了相应的转换关系。
5.4 典型工程施工控制网的布设
典型工程施工控制网的布设
桥梁施工控制网的布设 首级控制测量
全球最早的永久性GPS跟踪站之一,1993年由中美两国合作共建。现为IGS的核心站,是中国地壳运动观测网络的国家基准站。该站装配BenchMark接收机,Agilent 5071A原子钟,VSAT卫星通讯及MT-1综合数字气象自动采集仪等精密仪器。建站以来,为维护国家动态地心参考系,开展全球地壳运动观测和研究等持续提供基础保障。
5.4 典型工程施工控制网的布设
一、桥梁施工控制网的布设 (一)首级控制测量 GAMIT(GPS AT MIT)是由美国麻省理工学院(MIT)、美国加利福尼亚大学斯克瑞布斯(SCRIPPS)海洋研究所(SIO)等研制的用于大地测量目的的GPS分析软件,以后经许多人不断改进而成为应用面较为广泛的高精度GPS分析软件。 IGS(International GPS Service),是GPS连续运行站网和综合服务系统的范例。它无偿向全球用户提供GPS各种信息,如GPS精密星历、快速星历、预报星历、IGS站坐标及其运动速率、IGS站所接收的GPS信号的相位和伪距数据、地球自转速率等。这些信息在大地测量和地球动力学方面支持了无数的科学项目,包括电离层、气象、参考框架、精密时间传递、高分辨的推算地球自转速率及其变化、地壳运动等。

控制网的布设

控制网的布设

工程三角控制网旳特点:
a、平均边长比国家三角网小旳多。
b、三角网旳等级多。

c、各等级控制网均可作为测区旳首级控制网。

d、三、四等三角网起算边相对中误差,按首

级网和加密网分别看待。



2.导线网旳布设方案
光电测距导线旳主要技术要求

闭合环或附合 平均边长 测距中误差 测角中误差 导线全长相

第一节 国家控制网旳布设
一、控制网旳布网原则
1、分级布网、逐层控制;

我国领土广阔,地形复杂,不可能用最高精

度和较大密度旳控制网一次充满全国。为了适时
网 旳
地保障国家经济建设和国防建设用图旳需要,根

据主次缓急而采用分级布网、逐层控制旳原则是

十分必要旳。即先以精度高而稀疏旳一等三角锁
尽量沿经纬线方向纵横交叉地迅速充满全国,形

要求是: (1)从技术指标方面考虑

图形构造良好,边长适中;便于扩展和加密低档网,

点位要选在视野广阔,展望良好旳地方;为减弱旁折光 旳影响,要求视线超越(或旁离)障碍物一定旳距离;
旳 布
点位要长久保存,宜选在土质坚硬,易于排水旳高地上。 (2)从经济指标方面考虑
充分利用制高点和高建筑物等有利地形、地物,以
多种百分比尺航测成图时对平面控制点旳密度要求
• 测图百 分比尺
每幅图 要求点数
每个三角 点控制面积
三角网 平均边长
等级
1:50 000 1:25 000 1:10 000
3 2~3
1
约150km2 约50km2 约20km2

施工控制网的建立

施工控制网的建立

施工控制网的建立一、施工控制网的布设施工勘测阶段建立了测图控制网,其密度与精度未考虑建筑物的总体布置(建筑物总体布置未确定),而施工阶段,以建筑轴线放样为主,需建立施工布置网作为施工放线的依据。

施工控制测量分为平面控制测量和高层控制测量。

依据施工布置网的特点,布设施工控制网,需作为整个工程施工设计的一部分。

设计布网时,需考虑施工程序、方法、以及施工场地布置情况和已知控制点质料(由业主提供)。

控制点标桩其点位需画在施工设计的总平面图上。

高程控制网以水准测量方法进行。

施工期间,要求在建筑物近旁的不同高度都必须布设临时水准点。

临时水准点的密度要保证放样时只测设一个测站,直接将高程传递到建筑物上。

基本高程控制网采用三等水准测量施工,加密高程控制网使用四等水准测量。

二、施工控制网的特点1、施工布置网的主要作用是放样建筑物的轴线,这些轴线的位置偏差有一定的限制,其精度要求高。

2、点位的埋设要求在轴线两端,以便准确的标定工程的位置。

工业建筑场地,还要求施工控制点连线与施工坐标系的坐标轴平行或垂直,且坐标值尽量为米的整数倍,便于放样计算工作。

3、施工控制点的位置应分布恰当、坚固稳定、使用方便、便于保存,且密度也要打,以便放样时可有所选择。

三、设计施工控制网时,尽可能将这些主轴线作为控制网的一条边。

建立施工控制网与测图控制网的联系,利用公式进行坐标换算。

K1、K2为已知控制点Z1、Z0、Z2为建筑施工格网1、由K1、K2测设出Z1、Z0、Z2的坐标2、由K1、K2、Z1、Z0、Z2坐标反算出K1、K2和Z1、Z0距离以及方位角3、设Z0(0,0)Z1(X1,0)建施工坐标系。

4、已知Z1、Z0在测图坐标系的坐标以及方位角a,现以Z1、Z0为施工坐标系坐标轴,对其换算公式为施工坐标转换为测图坐标Xp=Xo+X'pcosа-Y'psinаYp=Yo+X'psinа-Y'pcosа测图坐标转换为施工坐标X'=(Xp-Xo)cosа+(Yp-Yo)sinаY'=(Xp-Xo)sinа+(Yp-Yo)cosа。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

海南省红岭灌区工程东干渠土建施工第Ⅰ标段施工控制网布设批准:审核:编制:中国水利水电第十一工程局有限公司红岭灌区工程东干I标施工项目部2016年2月28日一、工程概况东灌区系统的控灌面积为万亩,其中新增灌溉面积万亩,保灌面积万亩,改善灌溉面积万亩。

渠首由总干渠分水闸分水,设计流量为 s,加大流量 46 m3/s,灌溉定安、琼海、文昌和海口等 4 个市县的24 个镇与 8 个农场区域内的耕地。

渠首设计水位为,加大水位为,渠道底高程为。

东干渠设 3 条分干渠、20 条支渠、2 条水库补水渠、1 个水库补水口及 15条干斗等 42 个分(补)水口,分别设置相应的分水闸控制流量,干渠全长。

本工程第1标段为桩号 0+000~27+551 段是连接 1#渡槽首端至16#渡槽渐变段首端的渠段,全长,设计流量为 40m3/s,加大流量 s。

本段渠系共布置有渡槽14座、倒虹吸1座、暗涵1座、隧洞1座、节制泄水闸3座、分水闸 2 座等渠系建筑物。

二、控制网布设原则平面控制网原则各级GPS网一般逐级布设,在保证精度、密度等技术要求时可跨级布设。

各级GPS网的布设应根据其布设目的、精度要求、卫星状况、接收机类型和数量、测区已有的资料、测区地形和交通状况以及作业效率等因素综合考虑,按照优化设计原则进行。

各级GPS网最简异步观测环或附合路线的边数应不大于表1的规定。

表1各级GPS网点位应均匀分布,相邻点间距离最大不宜超过该网平均点间距的2倍。

各级GPS网按观测方法可采用基于A级点、区域卫星连续运行基准站网、临时连续运行基准站网等的点观测模式,或以多个同步观测环为基本组成的网观测模式。

网观测模式中的同步环之间,应以边连接或点连接的方式进行网的构建。

高程联测原则、B级网应逐点联测高程,C级网应根据区域似大地水准面精化要求联测高程,D、E级网可依具体情况联测高程。

A、B级网点的高程联测精度应不低于二等水准测量精度,C级网点的高程联测精度应不低于三等水准测量精度,D、E级网点按四等水准测量或与其精度相当的方法进行高程联测。

各级网高程联测的测量方法和技术要求应按GB/T l2897或GB/T l2898规定执行。

水准联测点应均匀分布整个测区,未知点正常高程的求解因采用内插的方法。

三、控制点要求、布设点位要求点位周围+15º以上天空无障碍物,避免周围有强烈反射无线电信号的物体,如玻璃幕墙、水面、大型建筑等。

远离电台、发射塔等大功率无线电发射源,距离应大于200米,离高压线、变电所等的距离应大于50米。

交通方便,有利于其他测量和联测。

地面基础条件稳定,便于点的保存。

选站时应尽可能使测站附近的局部环境(地形、地貌、植被等)与周围的大环境保持一致,以减少气象元素的代表性误差。

选好点后应按合理的方法给GPS点编号。

待标石埋设稳定,没有下沉,或现场浇灌的标石凝固后2~3天方可观测。

起算点并网要求起算点数目越多,GPS网和原有网的吻合越好,但会损失现有GPS 网的测量精度,起算点为3~5个时,既能保证两坐标系的一致,又可保证GPS网的测量精度。

起算点在GPS网中应该均匀分布,避免分布在网中的一侧。

测距边作为起算边长时,数量在3~5条为宜,但是EDM边的两端点高差不应过大。

四、控制网布设、测区等级定位根据设计单位提供控制点精度以及现场施工精度要求,红岭灌区工程东干I标施工区域控制网等级采用E级。

GPS网以同步三角网的形式连接扩展,构成具有一定数量独立环的布网形式,不同的同步图形间有若干公共点连接。

三角网图形几何结构强,具有较多的检核条件,平差后网中相邻点间基线向量的精度比较均匀。

、基本作业要求为保证GPS测量精度,采用载波相位静态相对定位作业模式,E 级GPS测量作业的基本技术要求应符合表2的规定。

表2 E级GPS测量作业的基本技术要求注:观测时段长度应视点位周围障碍物情况、基线长短而作调整,可不观测气象要素,但应记录雨、晴、阴、云等天气状况。

由于本干渠,线路较长,根据设计提供的控制点,需要延渠道全线施工外附近再进行加密控制点,在施工期间要保证交通通行,交通干扰大,测量点不易保护。

根据上述情况可知,加密工作不能一次性完成的,需要根据工程的进度不断增加和完善,以达到各项施工任务的全方位控制,较好的完成本工程的测量工作。

(1)首次加密控制网沿干渠两侧在原控制点之间加密,缩短点间距,增加通视清晰度和避让车辆等障碍物的干扰,满足地形测量和前期开挖。

(2)二次加密与复测控制网沿开口线外布设,主要满足各种特征建筑物的砼结构施工测量要求。

(3)三次加密控制网主要满足墩台、槽墩、渡槽施工,因为此工程作业面较多交叉施工,通视条件有限,因此本次加密点布设于墩顶。

、GPS卫星预报和观测调度计划保证GPS作业观测工作顺利进行,保障观测成果达到预定的精度,提高作业工效,在进行GPS外业观测之前,应事先编制GPS卫星可见性预报表。

预报表应包括可见卫星号、卫星高度角和方位角、最佳观测卫星组、最佳观测时间、点位图形几何强度因子等内容。

编制预报表所用概略位置应采用测区中心位置的经、纬度。

作业组在观测前应根据参加作业的GPS接收机台数、网形及卫星预报表编制作业调度表,其内容应包括观测时间、测站号、测站名称以及接收机号等项内容。

、观测准备每天出发工作前应检查电池容量是否充足,仪器及其附件是否携带齐全。

作业前应检查接收机内存是否充足。

天线安置应符合下列要求:(1)作业员到测站后应先安置好接收机使其处于静置状态,然后再安置天线;(2)天线可用脚架直接安置在测量标志中心的铅垂线方向上,对中误差应小于3mm。

天线应整平,天线基座上的圆水准所泡应居中;(3)天线定向标志应指向正北,定向误差不宜超过±5°。

、观测作业要求观测组应严格按调度表规定的时间进行作业,以保证同步观测同一卫星组。

当情况有变化需修改调度计划时,应经作业队负责人同意,观测组不得擅自更改计划。

接收机电源电缆和天线应连接无误,接收机预置状态应正确,然后方可启动接收机进行观测。

各观测时段的前后各量取天线高一次,两次量高之差不大于3mm。

取平均值作为最后天线高,记录在手簿。

若互差超限,应查明原因,提出处理意见记入手簿备注栏中。

接收机开始记录数据后,作业人员可根据仪器液晶屏或指示灯了解仪器的工作状态,查看测站信息、接收卫星数数量、卫星号、电源状况、数据采集情况等。

一个时段观测过程中不得进行以下操作:关闭接收机以重新启动;进行自测试(发现故障除外);改变卫星截止高度角;改变数据采样间隔;改变天线位置;按动关闭文件和删除文件等功能。

观测员在作业期间不得擅自离开测站,并防止仪器受震动和被移动,防止人和其它物体靠近天线,遮挡卫星信号。

接收机在观测过程中不应在接收机近旁使用对讲机和手机等通讯设备;雷雨过境时应关机停测,并卸下天线以防雷击。

观测中应保证接收机工作正常,数据记录正确,每日观测结束后,应及时将数据下载到计算机硬、软盘上,确保观测数据不丢失。

五、高程联测、测区等级定位根据设计单位提供控制点精度以及现场施工精度要求,红岭灌区工程东干I标施工区域高程联测按照四等水准测量要求实施。

、基本作业要求表3 等级水准测量的技术要求注:n 为水准路线单程测站数,每公里多于16站,按山地计算闭合差限差;M 为每Km 高程测量高差中数的偶然中误差,W M 为每Km 高程测量高差中数的全中误差。

表4 等级水准测量测站的技术要求注:当采用单面标尺四等水准测量时,变动仪器高度两次所测高差之差与黑红面所测高差之差的要求相同。

、观测作业要求应在标尺分划线成像清晰和稳定的条件下进行观测。

不得在日出后或日落前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺分划线的成像跳动而难以照准时进行观测。

阴天可全天观测。

观测前半小时,应将仪器置于露天阴影下,使仪器与外界气温趋于一致。

设站时,应用测伞遮蔽阳光。

使用数字水准仪前,还应进行预热。

使用数字水准仪,应避免望远镜直接对着太阳,并避免视线被遮挡。

仪器应在其生产厂家规定的温度范围内工作。

振动源造成的振动消失后,才能启动测量键。

当地面振动较大时,应随时增加重复测量次数。

不同周期的观测应遵循“五定”原则。

所谓“五定”,即通常所说基准点和控制点的点位要稳定;所用仪器、设备要固定;观测人员要固定;观测时的环境条件基本上要一致;观测路线、测站数、程序和方法要固定。

以上措施在客观上能保证尽量减少观测误差的主观不确定性,使所测的结果具有统一的趋向性。

六、数据处理方案、基线解算及其质量检验基线解算以双差固定解作为最终结果,双差固定解的可靠性由以下两项指标来判别,即固定解的单位权中误差(Rms)和整周模糊度检验倍率(Ratio),其检验值见表5。

根据表5判别时,Rms必须首先符合要求,而Ratio值越大表示固定值越可靠。

表5 静态GPS基线固定解可靠性判别表基线长度≤55~10>10(km)Rms(m)≤≤≤Ratio≥≥≥同步多边形闭合差检验对于采用同一种数学模型的基线解,其同步时段中任一三边同步环的坐标分量相对闭合差和全长相对闭合差不宜超过表6的规定。

对于采用不同数学模型的基线解,其同步时段中任一三边同步环的坐标分量闭合差和全长相对闭合差按独立环闭合差要求检核。

同步时段中的多边形同步环,可不重复检核。

表6 同步环坐标分量及环线全长相对闭合差的规定(1×10-6)、控制网平差当GPS基线各项质量检验符合要求时,应以所有独立基线组成闭合图形,以三维基线向量及其协方差阵作为观测信息,以一个点的WGS-84系三维坐标作为起算依据,进行GPS网的三维无约束平差。

以提供各GPS控制点在WGS-84坐标系下的三维坐标,各基线向量三个坐标差观测值的改正数,基线边长以及点位和边长的精度信息,并生成GPS高程拟合的数据文件。

在无约束平差确定的有效观测量基础上,以起算数据中提供的已知点作为强制约束的固定值,进行二维约束平差。

平差结果就输出各GPS控制点在前述的坐标系统中的二维平面坐标,基线向量改正数,基线边长、方位以及坐标、基线边长、方位的精度信息,转换参数及其精度信息。

约束平差中,应将已知坐标点组合成不同的约束条件,以发现作为约束的已知坐标与GPS网不兼容(即约束平差结果严重扭曲GPS无约束平差结果的精度)。

、GPS点高程拟合计算要精确计算各GPS点的正常高H ,目前主要有GPS水准高程、GPS重力高程和GPS三角高程等方法。

其中GPS水准高程是目前GPS 作业中是常用的方法。

用于GPS高程拟合计算的方法主要是曲面拟合法(包括平面拟合法、多项式曲面拟合法、多面函数拟合法、曲面样条拟合法、非参数回归曲面拟合法和移动曲面法)。

、补测与重测无论何种原因造成一个控制点不能与两条合格的独立基线相连接,则在该点上应补测或重测不得少于一条独立基线。
