根据欧姆定律测量导体的电阻

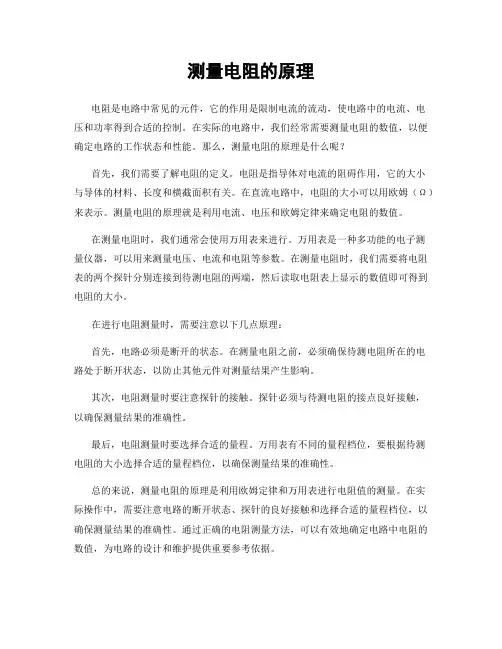

测量电阻的原理
测量电阻的原理
电阻是电路中常见的元件，它的作用是限制电流的流动，使电路中的电流、电
压和功率得到合适的控制。
在实际的电路中，我们经常需要测量电阻的数值，以便确定电路的工作状态和性能。
那么，测量电阻的原理是什么呢？
首先，我们需要了解电阻的定义。
电阻是指导体对电流的阻碍作用，它的大小
与导体的材料、长度和横截面积有关。
在直流电路中，电阻的大小可以用欧姆（Ω）来表示。
测量电阻的原理就是利用电流、电压和欧姆定律来确定电阻的数值。
在测量电阻时，我们通常会使用万用表来进行。
万用表是一种多功能的电子测
量仪器，可以用来测量电压、电流和电阻等参数。
在测量电阻时，我们需要将电阻表的两个探针分别连接到待测电阻的两端，然后读取电阻表上显示的数值即可得到电阻的大小。
在进行电阻测量时，需要注意以下几点原理：
首先，电路必须是断开的状态。
在测量电阻之前，必须确保待测电阻所在的电
路处于断开状态，以防止其他元件对测量结果产生影响。
其次，电阻测量时要注意探针的接触。
探针必须与待测电阻的接点良好接触，
以确保测量结果的准确性。
最后，电阻测量时要选择合适的量程。
万用表有不同的量程档位，要根据待测
电阻的大小选择合适的量程档位，以确保测量结果的准确性。
总的来说，测量电阻的原理是利用欧姆定律和万用表进行电阻值的测量。
在实
际操作中，需要注意电路的断开状态、探针的良好接触和选择合适的量程档位，以确保测量结果的准确性。
通过正确的电阻测量方法，可以有效地确定电路中电阻的数值，为电路的设计和维护提供重要参考依据。

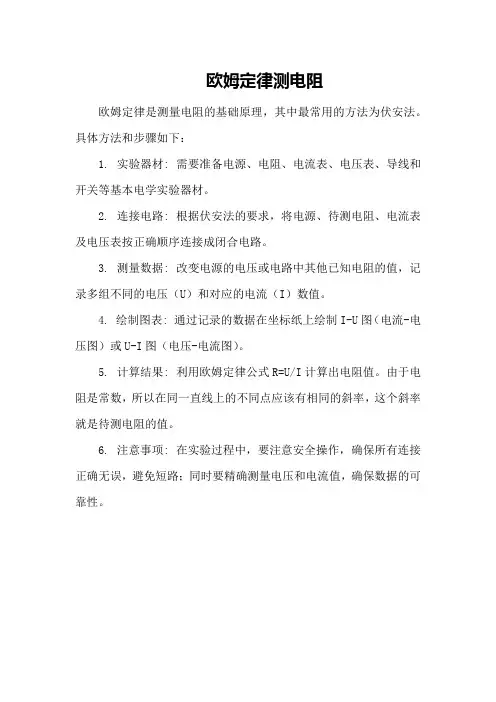

欧姆定律测电阻
欧姆定律测电阻
欧姆定律是测量电阻的基础原理，其中最常用的方法为伏安法。
具体方法和步骤如下：
1. 实验器材: 需要准备电源、电阻、电流表、电压表、导线和开关等基本电学实验器材。
2. 连接电路: 根据伏安法的要求，将电源、待测电阻、电流表及电压表按正确顺序连接成闭合电路。
3. 测量数据: 改变电源的电压或电路中其他已知电阻的值，记录多组不同的电压（U）和对应的电流（I）数值。
4. 绘制图表: 通过记录的数据在坐标纸上绘制I-U图 （电流-电压图）或U-I图（电压-电流图）。
5. 计算结果: 利用欧姆定律公式R=U/I计算出电阻值。
由于电阻是常数，所以在同一直线上的不同点应该有相同的斜率，这个斜率就是待测电阻的值。
6. 注意事项: 在实验过程中，要注意安全操作，确保所有连接正确无误，避免短路；同时要精确测量电压和电流值，确保数据的可靠性。
电阻的欧姆定律
电阻的欧姆定律电阻是电流在通过导体时遇到的阻碍，是导体抵抗电流流动的程度。
而欧姆定律是描述电阻与电流、电压之间关系的基本定律。
在物理学中，欧姆定律是非常重要的概念，它不仅在电学领域有着广泛应用，也与其他学科有着密切的关联。
首先，让我们来了解一下欧姆定律的基本原理。
欧姆定律表明，导体上的电流与电压成正比，电阻则表示为电流和电压之间比例的倒数。
具体来说，当电阻不变时，电压的增加将导致电流的增加；相反，电流的增加也会导致电压的增加。
这种线性关系可以用以下公式来表示：I = V/R，其中I代表电流，V代表电压，R代表电阻。
欧姆定律的实际应用非常广泛。
首先，我们可以运用欧姆定律来解析电路中的各种问题。
例如，当我们知道电阻和电压时，可以通过欧姆定律计算出电流的数值。
这对于电路设计和电子工程师来说是非常有用的。
其次，欧姆定律也可以用于测量电阻的值。
通过在电路中施加一定的电压并测量电流，可以通过欧姆定律计算出电阻的大小。
这种方法被广泛运用在实验室和生产中，用于校准和检测电子元件。
值得注意的是，欧姆定律并不适用于所有情况。
在一些材料中，例如半导体或电解液，其电阻并不服从欧姆定律。
这些材料的电阻随着电压的变化而变化，其电流与电压的关系并非线性。
因此，在研究这些特殊材料时，我们需要使用其他的定律和模型来描述电阻的变化规律。
除了在电学中的应用，欧姆定律也与其他学科有着密切的联系。
例如，在热学中，欧姆定律被类比为热传导定律。
根据这个类比，热流量可以类比为电流，温度差可以类比为电压，热阻可以类比为电阻。
这种类比使得我们可以应用电路中的电学原理来研究和解析传热问题。
类似地，在流体力学和电路中也可以找到类似的定律和原理。
在总结一下，电阻的欧姆定律是电学中非常基础和重要的定律。
它描述了电流、电压和电阻之间的基本关系，并在电路分析、测量和控制中有着广泛的应用。
此外，欧姆定律还与其他学科有着密切的联系，例如热学和流体力学。
通过深入理解欧姆定律，我们可以更好地理解和解析电学以及其他学科中的问题，推动科学技术的发展。
根据欧姆定律测量导体的电阻_教案
根据欧姆定律测量导体的电阻实验目的：1. 进一步熟悉电流表、电压表、滑动变阻器的使用．2. 会用伏安法测导体的电阻.实验器材：两节干电池、一只电压表、一只电流表、一只滑动变阻器、一只待测电阻、一只开关、若干导线.实验原理：IU R = 根据欧姆定律R U I =可以导出公式I U R =，由这个公式可以看出，如果分别用电压表和电流表测出电路中某一导体两端的电压和通过它的电流，就可以应用此公式求出这个导体的电阻.这种用电压表和电流表测定电阻的方法叫做伏安法.实验电路：说 明：电路中的滑动变阻器的作用是改变电路中的电流和R x 两端的电压，多次测量R x 的电压和电流，求其平均值.实验步骤：1． 按电路图连接实物电路.注意：①连接电路时，开关应处于断开状态.②因为电源为2节干电池，所以R x 两端分得的最大电压不会超过3V ，电压表量程选用0～3V 即可.电流表量程一般选用0～0.6A.③滑动变阻器的接法要正确.如果实验中用的是四个接线柱的滑动变阻器，应上、下各选一个接线柱接入电路.并且实验开始前要将滑片置于阻值最大处.④两块表的接法要正确：使电流从表的“+”接线柱流入，从“-”接线柱流出.2． 检查电路无误后，闭合开关，三次改变滑动变阻器的阻值，分别读出电压表 和电流表的示数，填入表格.说明：在移动滑片P 改变的阻值时，眼睛同时观察电压表或电流表，使其中一块表的示数在整刻度处，这样便于读数.所以移动滑片P 时应缓缓滑动.3． 根据公式IU R =分别算出三次测量结果R x ，再求出平均值. 实验记录： 次数 物理量电压U /V 电流I /A 电阻R /Ω123电阻的平均值：=++=3321R R R R 随堂小实验： 用和课堂上同样的实验器材测量一个小灯泡的电阻，同样测量3次，看看结果，有什么发现，试着解释为什么会这样？材料：小灯泡，开关、电流表、电压表、电池、导线、滑动变阻器按图组成串联电路，接好电流表、电压表，通过滑动变阻器改变电流和电压，测量小灯泡的电阻．教学点评：（五号宋体加粗）通过实验学生进一步熟悉各种电学实验器材的使用，加深对欧姆定律的理解，通过测量定值电阻和小灯泡的阻值，让学生能更好的理解影响电阻大小的因素不是电流电压而是温度（或材料长度横截面积）．。
欧姆定律原理
欧姆定律原理欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
欧姆定律的原理是，当通过一个导体的电流（I）时，该导体两端的电压（V）与该导体的电阻（R）成正比例关系。
这可以表示为以下公式：V = IR其中，V表示电压（单位为伏特），I表示电流（单位为安培），R表示电阻（单位为欧姆）。
这个公式可以被解释为：在一个完整的闭合回路中，通过导体的总电流等于回路中所有元件所消耗的总电压除以回路总阻值。
在这个过程中，每个元件都会消耗一部分能量，并且根据其特定的阻值而产生一定程度上的能量损失。
这个公式也可以用来计算单个元件上发生的情况。
例如，在一个简单的直流电路中，如果我们知道了某个元件上消耗了多少电流和它具有多少阻力，则可以使用欧姆定律来计算该元件上所产生的总功率和热量损失。
欧姆定律是由德国物理学家乔治·西蒙·欧姆于1827年发现并提出的。
他的实验是通过将电流通过一条导体，并测量导体两端的电压和电流来完成的。
他发现，当电流增加时，导体两端的电压也会增加，这表明了它们之间存在着线性关系。
欧姆定律在现代电学中有着广泛的应用。
它被用于计算电路中各种元件（如电阻、电容和电感器）之间的相互作用，并且可以帮助我们预测和解决各种不同类型的问题。
例如，如果我们需要计算一个大型家庭用具所需的功率，则可以使用欧姆定律来计算其所需的总电流和能量消耗。
总之，欧姆定律是理解和研究现代电学中最基本概念之一。
它描述了不同元件之间的相互作用，并且可以帮助我们预测和解决各种不同类型的问题。
因此，在学习任何形式的电学或相关科目时，了解欧姆定律是非常重要且必要的。
电阻法检测原理
电阻法检测原理电阻法是一种常用的物理测量方法，可以用来测量电阻或导体中的电流、电压、电功率等参数。
它基于欧姆定律，即电流与电压成正比，与电阻成反比的原理。
本文将详细介绍电阻法的检测原理及其应用。
一、原理介绍电阻法是通过利用物体的电阻特性来进行测量的方法。
根据欧姆定律，电流I经过电阻R时，电压V与电阻R之间存在以下关系：V = IR。
因此，通过测量电流和电压的数值，可以计算出电阻的值。
二、电阻测量方法1. 两线法两线法是最简单常用的电阻测量方法。
它通过将被测电阻与一个标准电阻串联，然后测量总电阻和标准电阻的电压，从而计算出被测电阻的值。
2. 电桥法电桥法是一种更为精确的电阻测量方法。
它利用电阻与电流、电压之间的关系，通过调节电桥的平衡状态来测量未知电阻的值。
常见的电桥有维登斯特恩电桥和韦斯通电桥等。
3. 四线法四线法是一种用来测量低电阻的方法。
由于导线的电阻会对测量结果产生影响，四线法通过独立供电和测量电路，可以排除导线电阻的影响，提高测量的准确性。
三、电阻测量的应用1. 电阻测量在电子行业中应用广泛。
通过测量电路中的电阻，可以确定元器件的工作状态及其参数，如电流、电压等。
2. 电阻测量在材料科学中的应用也很重要。
通过测量材料的电阻，可以了解材料的导电性、特性及其内部结构等信息。
3. 电阻测量在工业生产中有着重要的作用。
通过测量设备的电阻，可以判断设备的正常工作状态，及时发现故障并采取修复措施。
四、电阻测量的注意事项1. 在进行电阻测量时，应确保电路中没有其他电流或电压的影响，以保证测量结果的准确性。
2. 在使用电桥法进行测量时，需要注意调节电桥使其达到平衡状态，以获得较为精确的测量结果。
3. 在进行低电阻测量时，应使用专用的四线法仪器，避免导线电阻对测量结果的影响。
五、总结电阻法作为一种重要的测量方法，以其简单可靠、广泛应用的特点，被广泛应用于各个领域。
通过对电流、电压和电阻之间的关系进行测量，可以获得丰富的物理信息。
12.2根据欧姆定律测量导体的电阻
知识应用
小结
作业
电路图：
明确：当R最小时，Rx中的电流最大，I=U/Rx=0.3A<0.6A故电流表可用0—0.6A，电压表用0—3V
讨论：若U=1.5V，Rx=80Ω，则I=0.0188A<<0.6A。此时I太小，指针偏转不足一小格，因指针判断不准而引起较大误差，故“量程”和“电压”选择不当，但电流表所用量程有限（0—0.6—3A）而换用量程不现实，为使指针偏转角度大些就必须增加电源的电压。
4、电压表和电流表的量程选取
学习了欧姆定律后，应学会如何选取量程，如右图，若Rx=10Ω，电源U=3V，RAB=10Ω，则电压表，电流表各选哪个量程。5、设计表格，记Fra bibliotek数据次数
电压
U/V
电流
I/A
电阻
R/Ω
电阻的平均值
1
1
2
2
3
3
6、注意事项：
连接电路时，S开，R最大，检查电流表、电压表接法是否正确，量程选取是否合适。
教学课题
12．2根据欧姆定律测量导体的电阻
授课地点
授课教师
授课时间
仪器材料
每小组：开关、电流表、电压表、滑动变阻器各1个，干电池3节，阻值分别为5、10、15的定值电阻各1个，导线若干。
教学目标
1、知识与技能
（1）知道用电流表和电压表测电阻的实验原理。
（2）会同时使用电压表和电流表测量导体的电阻。
2、过程与方法
（1）通过测量电阻，学习一种应用欧姆定律测量电阻的方法。
（2）通过多次测量取平均值进一步体会减小测量误差的方法。
根据欧姆定律测量导体的电阻
3、实验步骤： ⑴实验电路图： ⑵连接实物电路 电键应当 断开 。 闭合开关前应移动滑片使滑动变阻器的接入 电阻 最大 ，图中应将滑片移到 左 端。
V
A Rx
P
AB
连接实物电路注意：
V A
Rx P
AB
①摆放好各元件； ②先连串联，
谢谢大家 再见！
谢谢观赏！
2020/11/5
13
根据欧姆定律测量导体的电阻
思考：如何改变电流、电压 进行多次测量
方法1：通过改变电源电压，改变待测电阻 的电压和电流，达到多次测量。
方法2：通过串联一个滑动变阻器改变电路的 电阻，改变待测电阻的电压和电流， 达到多次测量。
学生实验：伏安法测电阻 （通过串联滑动变阻器并移动滑片实现多次测量）
1、原理：R=U/I
再并电压表。
③电表量程的选择
1、电压表：大于等于电源电压。 2、电流表：用I=U/R估测。
1) 电压表量程： 0～3V
2）电流表量程： 若Rx≈10Ω
Imax=U源/Rx ≈ 3V/10Ω=0.3A
量程应选：0～0.6A
⑶设计记录实验数据的表格。
⑷进行实验： ①闭合开关，观察电压表，电流表读数填入序号1 ②移动滑片，再记下两组值，填入序号2、3中。 ③利用R=U/I求出每次的RX，再求RX的平均值。
提示：后两次电流最好读0.1A,0.2A。
(5)本实验中多次实验的目的：
为了多次测量求电阻的平均值，减小试验误差。
滑动变阻器的作用
滑动变阻器的另一个作用：保护电路
结论：电阻是导体本身固有属性，与导 体两端的电压及通过导体的电流无关。
考点解析—欧姆定律
• 如图所示,电源电压保持不变,电流表的量程为0∼0.6A,电压表的量程为0∼15V,R1=20Ω ,滑动变阻器R2的规 格为“100Ω1A“。
• (1)闭合开关S1,断开开关S2、S3，电流表示数为0.4A，求电源电压； • (2)闭合开关S3,断开开关S1、S2,滑动变阻器滑片置于中点位置时 ,电压表的示数为4V,求R3的阻值； • (3)闭合开关S1、S2和S3,在不损坏电流表、电压表的情况下,求滑动变阻器R2的阻值取值范围。
解析：如图所示电路,小灯泡 L1和L2的连接方式为串联;电压表测量 L1两端的电压； 一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数, 电路中无电流,电压表两接线柱到电源是通路,导致这种电路故障的 原因可能是 L1断路。 故答案为：L1;L1断路。
• 小明按图1所示电路图做实验,闭合开关,两表读数如图2所示。L突然烧断烧断后两表示数如图3所示,定值电 阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比,烧断后( )
解答：(1)串联电路中电流处处相等,将A和B串联后接入某电源两端时,若通过的 电流I=0.2A时(也可取其他电流值),由图象可知,它们两端的电压UA=1V,UB=2V, 则UA:UB=1V:2V=1:2； (2)由图象可知,当U=3V时,IA=0.6A,IB=0.3A， 则RA=UIA=3V0.6A=5Ω,RB=UIB=3V0.3A=10Ω， 若将A. B并联接入电源两端，则A和B并联的总电阻： R并=RARBRA+RB=5Ω×10Ω5Ω+10Ω=103Ω； 此时干路电流为0.6A,则由I=UR可得电源电压：U=IR并=0.6A×103Ω=2V。 故答案为：1:2；2。
初三物理根据欧姆定律测量导体的电阻试题
初三物理根据欧姆定律测量导体的电阻试题1.如图，小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了【答案】C【解析】分析电路为串联电路，闭合开关后电流表有示数，可知电路一定不是开路，而滑动变阻器接触不良、开关接触不良、灯泡的钨丝断了均会造成开路，故选项ABD不符合题意；当小灯泡两端短路时，电路中有电流通过，电压表此时读为零；答案选C。
2.在“伏安法测电阻”的实验中，下列说法正确的是（）A．为了监测电路连接是否正确，连接电路时，需闭合开关B．应该选取规格匹配的器材，既不会损坏器材，又能使测量结果误差小C．在无法估计被测电阻小时，电流表、电压表应选用较小的量程D．需进行三次实验，这样测量的结果才具有普遍性【答案】B【解析】在“伏安法测电阻”的实验中，为了保护电路元件，连接电路时，需断开开关；实验设计时应考虑规格匹配问题，这样既不会损坏器材，又能使测量结果误差小；在无法估计被测电阻小时，电流表、电压表应选用较大的量程，根据指针的位置确定选用的量程；电阻测量需进行三次实验，这样三次结果取平均值才能减小误差；说法正确的选项选B。
约为10Ω，电流表有O～O.6 3.在用“伏安法”测电阻的实验中，已知电源电压为6V，待测电阻RxA和0～3A两个量程，电压表有O～3 V和O～15 V两个量程，则电流表应选择______量程，电压表应选择______量程．【答案】 0～0.6A 0～15V【解析】因电源电压等于6V，大于电压表的小量程，故伏安法测量电阻时电压表的量程选择0~15V量程；待测电阻约为10Ω，则电路中最大电流为0.6A，故电流表选择0~0.6A即可。
4.如图是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的（）A．B．C．D．【答案】C【解析】伏安法测电阻，电压表应与待测电阻并联，电流表串联在电路中测流过待测电阻的电流；滑动变阻器应串联在电路中，一方面可以保护电路，另一方面可以改变待测电阻两端的电压。
欧姆定律的内容
U
电压为：U1＝U2＝U 电流为：I＝I1＋I2
再根据欧姆定律旳体现式：
I
R1 I1
I
U
U R
U1I＋1 UUR211
R R1 R2
I2
U2 R2
R2 I2
假如电路中有n个电阻 并联，则能够推出 ：
1 1 ＋ 1 ＋ 1 ＋＋ 1
U U ＋ U R R1 R2 R2
R2
R R1 R2 上式表白，并联电路总电阻
活动 14.6 测量定值电阻旳阻值
试验器材
直流电源、电流表、 电压表、开关、阻值 未知旳定值电阻、滑 动变阻器和导线等。
试验设计
＋－ S
＋
A ＋V－
－
P
·
·
R
在虚线框内画出电路图， 根据你所思索旳试验原理，在表格中填入需要 测量和计算旳有关项目旳名称。
• 试验序 电压U∕V 号
电流I∕A
电阻R∕Ω
B．闭合开关，将电阻箱调到合适阻值，记下________；
电阻箱旳示数R01和电压表旳读数Ux
C．___用__电___压__表__测__出___电__阻__箱___两__端__旳__电___压__U__01______；
D．待测电阻Rx旳体现式：Rx＝___________________；
Rx
Ux U 01
测量人体电阻
1.我们懂得人体是有电阻旳，那怎样测量 我们人体此时旳电阻呢？ 2.测量人体此时旳电阻需要注意什么？在 选用器材上有什么尤其旳要求？ 3.说出你旳措施：
五、理论分析探究
电流表内接法与外接法测量电阻旳比较
电流表内接法电路图 试验
电流表外接法电路图 试验
六、创新超越探究
根据欧姆定律测量导体的电阻
C
D
A
B
2.用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为 测量对象，在处理实验数据时，分别画出了U﹣I的图像，如图甲、 乙所示。对于图像的分析，以下说法错误的是（ D ） A．图甲是定值电阻的U﹣I图像，图乙 是小灯泡的U﹣I图像 B．由图像可知，通过定值电阻的电流 和定值电阻两端的电压成正比 C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大 D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
3. 在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小
心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的
现象是( C )
A.电流表烧坏，电压表示数为0 B.小灯泡烧坏
S V
C.电流表示数为0，电压表示数为电源电压值
D.电流表示数为0，电压表示数为0
A
图1
例题
（2）闭合开关，改变滑动变阻器的阻值，多次测量，小强画出
了小灯泡的I﹣U图像（如图2所示），则小灯泡正常工作时的电
阻R＝ 10 Ω。 （3）由图2可知，小灯泡的电阻随着电压的升高而 增大 ，其原 因是 灯泡灯丝的阻值随温度的升高而增大 。
I/A
0.3 0.2 0.1
O 1 2 3 U/V
图2
I
=
U R
R=
U I
这种测量电阻的方法，叫做伏安法测电阻。
电阻的测量 设计电路图：
S A
R R'
V
思考 1.怎样减小实验误差？
多次测量取平均值 2.怎样进行多次测量？
改变电路中的电流和待测电阻两端的电压 3.怎样改变电路中的电流和待测电阻两端的电压？
改变滑动变阻器阻值
电阻仪原理
电阻仪原理电阻仪是一种用来测量电阻值的仪器，它在电子、通讯、电力等领域有着广泛的应用。
电阻仪的原理是基于欧姆定律和电桥原理的，通过测量电阻器两端的电压和电流来计算电阻值。
本文将详细介绍电阻仪的原理及其工作过程。
1. 欧姆定律。
欧姆定律是描述电阻器电阻与电压、电流之间关系的基本定律。
它表示为，在恒温条件下，电阻器两端的电压（U）与通过电阻器的电流（I）成正比，即U=IR，其中R为电阻值，单位为欧姆（Ω）。
欧姆定律是电阻仪测量电阻值的基础。
2. 电桥原理。
电桥是一种用来测量电阻值的仪器，它利用电流平衡原理来测量未知电阻值。
在电桥中，通过调节电阻箱中的电阻值，使得电桥两端电压为零，此时电桥平衡，根据电桥平衡条件可以计算未知电阻值。
电阻仪利用了电桥原理来测量电阻值，通过调节电阻箱中的电阻值，使得电阻仪显示的电阻值与待测电阻值相等。
3. 电阻仪的工作原理。
电阻仪通过内部的电路和测量元件来测量电阻值。
当电阻器接入电阻仪时，电阻仪会通过内部电路产生一个已知的电流，并测量电阻器两端的电压。
根据欧姆定律，通过测量电阻器两端的电压和电流值，可以计算出电阻值。
电阻仪通常还配有数字显示屏和旋钮，方便用户进行测量和调节。
4. 电阻仪的应用。
电阻仪在工程领域有着广泛的应用，它可以用来测量电路中的电阻值，检测电路中的故障，验证电阻器的质量等。
此外，电阻仪还可以用来测量导体的电阻率，对导体的材料和质量进行评估。
在科研领域，电阻仪也被广泛应用于材料研究、电子元器件测试等方面。
5. 总结。
电阻仪是一种用来测量电阻值的重要仪器，它基于欧姆定律和电桥原理，通过测量电阻器两端的电压和电流来计算电阻值。
电阻仪在工程、科研领域有着广泛的应用，可以帮助工程师和科研人员进行电路测试、材料研究等工作。
掌握电阻仪的原理和工作过程，对于提高工程技术水平和科研能力具有重要意义。
第二节根据欧姆定测量导体的电阻
A R V
S
R’
收集数据
试验次数 电压U/V 电流I/A 电阻R/Ω
1
2
3
平均电阻R=
Ω
注意事项
1.先摆好，再连接。
2.连接电路时，开关应该 断开 ，滑动变阻 器滑片调到调到阻值最大 处以保护电路。
3.电流表.电压表要注意̋+入-出̏ 4.滑动变阻器接线柱选取应一上一下。
3.为便于计算，电流 取整数，所以眼主要看 电流表，取整数。
4.测三组数据是为了：多次测量，求平均值，减小
误差。
滑动变阻器的作用
1. 保护电路。 2. 移动滑片后，改变接入电路的电 阻，从而改变待测电阻两端的电压和 电流，可进行多次测量，求平均值， 减小误差。
实验中你有没有出现过这样问 题？你是如何解决的？
按电路图连完电路，确认无误后闭 合开关发现： 1. 电流表读数为 0，而电压表几乎
满偏。
2. 电压表或电流表指针反偏。
3. 无论怎样移动滑片，电流表示 数都不变。
原因：电压表所测的电阻出现断 路了。
方法：接线要牢。
返回
原因：电压表的正负接线柱接 反了。
方法：注意电流从正接线柱流 进，负接线柱流出。
返回
原因：滑动变阻器接成导线或 定值电阻了。
方法：应一上、一下接。
返回
第十二章 欧姆定律
第二节 根据欧姆定律测量 导体的电阻
实验方案
实验原理 实验器材 实验电路图 收集数据 实验讨论 交流与合作
实验原理
由欧姆定律 I= U/R可变换 为R=U/I，用电压表测出导体 两端的电压U，用电流表测出 导体中的电流I，就可求出电阻 R。
实验器材
电源
初中物理第二节根据欧姆定律测量导体的电阻
第十二章欧姆定律第二节根据欧姆定律测量导体的电阻中国人民大学附属中学崔凤霞一、教学背景分析本节是欧姆定律内容的延续。
学生在应用欧姆定律变形公式R= EQ\F(U,I) 测量导体的电阻时，可以加深对定律的理解。
学生根据测量原理探讨测量电阻需要的器材，对实验进行设计，自己动手操作测得电阻值的大小。
这是学生第一次自己动手连接较为复杂的电路。
实验过程中学生难免遇到电路连接问题，如电表连接电流正入负出，电表并联、串联的选择，量程的选择；滑动变阻器接线柱选择等；电路调节问题，如闭合开关前，应使滑动变阻器接入电路阻值最大；实验过程中可能会存在接触不良的问题等。
教学过程中要引导学生解决他们实验过程中遇到的各种问题，保证他们能顺利完成实验，从而加深对欧姆定律的理解。
二、教学目标1．知道用电压表和电流表测量电阻的实验原理，并且会同时使用电压表和电流表测量导体的电阻。
2．会根据测量导体电阻的实验原理设计实验电路。
知道通过多次测量可以减小实验误差。
通过选择实验仪器、设计实验，制订实验操作步骤，提升实验综合能力。
3．能独立完成实验电路的连接，并进行正确的测量。
在实验过程中养成严谨求实的科学态度，加强与他人的协同、合作能力。
三、教学重点和难点教学重点：正确使用电压表和电流表测量导体的电阻并进行数据处理。
教学难点：1.根据测量电阻的实验原理设计实验电路。
2.理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。
物理是一门以实验为基础的学科，因此学习物理是离不开实验的。
物理实验是中学物理的一个重要组成部分，只有将理论知识和实验能力进行有机结合，才能获得完整的物理知识。
在物理学中，每个概念的建立、每个规律的发现，都来源于实验，实验是物理学研究的主要途径。
学生在第十一章学习中，已经知道电阻是导体本身的属性，但学习了欧姆定律后，当他们不能正确理解欧姆定律的公式意义时，容易错误理解电阻与电压、电流有关，通过本节实验多次测量，能直观地感受到电压改变，导体的电阻不改变，更好地理解电阻是导体本身固有属性。
欧陆表工作原理
欧陆表工作原理欧姆表是一种用来测量电阻的电子设备。
它的工作原理基于欧姆定律，即电流与电阻之间的关系，可以用来测量电路中的电阻值。
欧姆表是电子学中最基本的测量工具之一，被广泛用于电路设计、维护和故障排除等领域。
欧姆表的使用非常简单，只需要将测试引线与电路中的两个端点相连即可。
欧姆表会通过测量电路中的电流和电压来计算出电阻值，并将结果显示在仪表盘上。
欧姆表通常有两个测量范围，一个是较小的范围，通常用于测量低电阻值，另一个是较大的范围，可用于测量更高的电阻值。
欧姆表的原理是基于欧姆定律的。
欧姆定律是指在一个电路中，电流和电阻之间的关系。
欧姆定律的公式为：其中V是电压，I是电流，R是电阻。
欧姆表利用这个公式来测量电路中的电阻值。
欧姆表通过将一个已知电压施加到电路中，然后测量电路中的电流来计算电阻值。
欧姆表的测量原理是基于串联电路的原理，即将欧姆表的测试引线与电路中的两个端点相连，形成一个串联电路。
欧姆表的内部电路会将一个已知电压施加到电路中，然后测量电路中的电流。
根据欧姆定律，可以通过测量电流和已知电压来计算电阻值。
欧姆表的使用非常广泛，可以用于测量各种类型的电路中的电阻值。
欧姆表可以用于测量电路中的电阻器、线圈、电容器等电子元件的电阻值。
欧姆表也可以用于测量电路中的导线、电路板等导体的电阻值。
欧姆表还可以用于测量电路中的接触电阻、电路中的电阻变化等问题。
总之，欧姆表是电子学中非常基本的测量工具之一。
它的工作原理基于欧姆定律，可以用于测量各种类型的电路中的电阻值。
欧姆表的使用非常简单，只需要将测试引线与电路中的两个端点相连即可。
欧姆表是电子学中必不可少的工具之一，被广泛用于电路设计、维护和故障排除等领域。
欧姆定律导体中的电流I和导体两端的电压U成正比和导体的电阻R成反比即I
欧姆定律导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即I=U/R这个规律叫做欧姆定律。
如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量，即I=U/R，R＝U／I，U＝I×R在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即I＝U／Z欧姆定律流过电路里电阻的电流，与加在电阻两端的电压成正比，与电阻的阻值成反比。
这就是欧姆定律。
电容电容是衡量导体储存电荷能力的物理量。
在两个相互绝缘的导体上，加上一定的电压，它们就会储存一定的电量。
其中一个导体储存着正电荷，另一个导体储存着大小相等的负电荷。
加上的电压越大，储存的电量就越多。
储存的电量和加上的电压是成正比的，它们的比值叫做电容。
如果电压用U表示，电量用Q表示，电容用C表示，那么C＝Q／U电容的单位是法（F），也常用微法（uF）或者微微法（pF）做单位。
1F=106uF，1F=1012pF。
电容可以用电容测试仪测量，也可以用万用电表欧姆档粗略估测。
欧姆表红、黑两表笔分别碰接电容的两脚，欧姆表内的电池就会给电容充电，指针偏转，充电完了，指针回零。
调换红、黑两表笔，电容放电后又会反向充电。
电容越大，指针偏转也越大。
对比被测电容和已知电容的偏转情况，就可以粗略估计被测电容的量值。
在一般的电子电路中，除了调谐回路等需要容量较准确的电容以外，用得最多的隔直、旁路电容、滤波电容等，都不需要容量准确的电容。
因此，用欧姆档粗略估测电容量值是有实际意义的。
但是，普通万用电表欧姆档只能估测量值较大的电容，量值较小的电容就要用中值电阻很大的晶体管万用电表欧姆档来估测，小于几十个微微法的电容就只好用电容测试仪测量了。
容抗交流电是能够通过电容的，但是电容对交流电仍然有阻碍作用。
九年级物理根据欧姆定律测量导体的电阻
互动课堂理解
解析:(1)在闭合开关前,滑动变阻器的滑片应移到阻值最大的一端,由 题图可知,滑片应在最右端。(2)若考虑电压表,则电流表测量的是通过电压 表和电阻 Rx 的总电流,即比通过电阻 Rx 的电流偏大,而电压表的示数跟电阻 Rx 两端的电压相同,通过 Rx= ������ 计算得出的电阻值比实际值偏小。 (3)由题图 可知,电压表跟电阻 Rx 并联,通过电压表的电流 IV= ,则通过 Rx 的电流 Ix=I-IV=I-������ =
互动课堂理解
【例题】 伏安法测电阻 Rx 的实验中,我们用如图所示电路进行测量。 测量结果是用电压表读数除以电流表读数来表示,而作为用电器,电压表和 电流表是有电阻的,会造成实验误差。
(1)电源接通前,滑动变阻器的滑片应在 (选填“左端”“右端”或 “任意位置”); (2)测量值相比真实值 (选填“偏大”“偏小”或“相同”); (3)如果电压表和电流表的读数分别为 U 和 I,而它们自身电阻分别为 RV 和 RA,则 Rx 更准确的表达式为 (数学表达式用已知字母表示)。
互动课堂理解
1.伏安法测电阻
根据欧姆定律的变形公式 R= ,测出待测电阻两端的电压和通过的电 流,就可以求出导体的电阻,这种方法叫作伏安法。伏安法测电阻是一种间 接测量方法,既要掌握电路连接的知识,又要掌握电压表、电流表和滑动变 阻器的使用方法。 实验中每次测量的电阻值往往不同,若相差不大,这是正常的,若相差很 大,则说明测量中出现了错误。为减小误差,需要在不同电压下进行多次测 量,然后求平均值,电路中滑动变阻器的作用就是改变电阻两端的电压,从而 测出在不同电压下的电流值。
������������V ������������V-������
轻松尝试应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理 量 次数 1
电压 U(v)
电流 I (A)
电阻 R(Ω)
平均值 R(Ω)
R= 2
3
通过定值定值的电流与电压成正比 I/A
0.3
0.2 0.1
O
1
2
3
U/ V
注意：1、连接实物电路时，开关应当 断开 。 闭合开关前应移动滑片使滑动变阻器的接入电阻 最大 。 2、正确选择量程。
二、用欧姆定律测电阻
①闭合开关前滑动变阻器的阻值没有调到最大 ②没有移动滑片进行多次测量
如果误将电流表和电压表的位置颠倒了， 两个表的示数将如何？（电压表换大量程） 我的电阻大， 我分得的电压大！ 我要把电源电压都吃掉！
A 接近电源电压 V
示数为0
操作与记录
1、用小灯泡替换定值电阻，测出不同 电压下通过小灯泡的电流值； 2、将测量所得数据记录在表格中，计 算出小灯泡在不同电压下的电阻值；
结论 灯泡的电阻值与灯泡的温度的 变化有关。温度越高，电阻越大
能否仿照伏安法测电阻的实验把小灯泡在 四个电压下电阻的平均值作为小灯泡的 电阻?
不能。因为小灯泡的电阻随温度的变化 而变化。
例1：家庭照明用的电灯，常温 下它的电阻比正常发光时 要 小 ，所以闭合开关的瞬 间通过灯丝的电流要比正常发光 时 大 ，因而灯丝烧断往往 在闭合瞬间 。
【活动】 体验伏安法测电阻的实验过程。
你测的这三次的电阻分别是多少？当 电压值和电流值变化时，测得的电阻 值有没有变化？这是怎么回事呢？ 因为导体的电阻大小只与导体的长度、 横截面积、材料和温度有关，而与导 体两端电压和通过的电流无关。
本实验中多次实验的目的：
为了多次测量求电阻的平均值，减小试验误差。
电阻R1发生断路 。
I=0
有示数
3、某同学在用电流表、电压表测电阻的实验中， 先断开开关，按照电路图连接电路；然后接通开关 S,读出电流表和电压表的示数；根据测量的电压、 电流值算出RX的阻值。实验记录为电压(2.8V)、电 流(0.4A)，算出电阻为(7Ω) 。试回答：从实验步骤 看，存在的缺陷是：
注意：小灯泡两端的最高电压为 小灯泡所标注的电压值！
电路图
记录表格
实验 电压 次数 U(V) 1 2 3 4 0.5 1 1.5 2 电流 I(A) 电阻 R(Ω) 发光 情况
通过小灯泡的电流与电压不成正比 I/A
0.3
0.2 0.1
O
1
2
3
U/ V
讨论与交流
1、各种不同电压下小灯泡的电阻相 同吗？哪个较大？ 2、想一想产生差异的原因是什么？
滑动变阻器的作用
物理量 实验序号
U（V ） 1.5
2.0 2.5
I （A） 0.32
0.38 0.50
Rx （Ω） 4.7
5.3 5.0
Rx （Ω）
5.0
1
2 3
变大 变大
U R ＝ I
二、电阻的测量
【思考】 1、实验时还要注意哪些细节？ 2、实验中还有哪些因素影响测量结果，而且多次测 量取平均值也无法减小？
• 1、按照电路图连接好实验电路，并把滑 片移到最大阻值处。 • 2、检查电路无误后，闭合开关，调节滑 片位置，使电压表示数为一适当值，读出 此时电流表的示数，填入表中。 • 3、重复上述步骤2次，使电压表示数为 另两个适当值，记下相应的电流表的示数， 分别填入表中。 • 4、断开开关，利用R=U/I计算电阻，并 求平均值。
第十二章
欧姆定律
•
• •
I= U R
U R= I
U用电压表测量（伏特表） I用电流表测量（安培表）
二、用欧姆定律测导体的电阻
【应用4】 测量电阻 原理 R=U/I （伏安法测电阻）
方案
1、需要准备哪些实验器材？ 滑动变阻器
电压表、电流表、电源、开关、导线 电流I/A 电阻R/Ω
2、设计实验电路图。
电压U/V 平均电阻R/Ω
评估
实验时如何减小测量误差呢？
多次实验获得多组数据，求平均值。
选择实验器材 实验电路图 实验步骤 实验表格
你准备好了么
电源、开关、导线、待测电阻、 电流表、电压表、（测量器材） 滑动变阻器、（改变待测电阻两端的电压和通 过的电流，以达到多次测量减小误差的目的）
实验电路图
A、温度因ห้องสมุดไป่ตู้ V B、电表接法因素
V A
Rx
Rx
A
①外接法 测量值比真实值 Rx 略小些。 ②内接法 测量值比真实值 Rx 略大些。
分析：当调节滑动变阻器的滑片时，晓辉发现电压表 和电流表的示数变化相反，已知电源两端电压保持不 变，原因是 电压表并联在滑动变阻器的两端 。
I U2 U1
2、闭合开关S，若电流表无示数，电压表V有示数。电 路中存在的故障可能是
