岩基载荷试验作业指导书

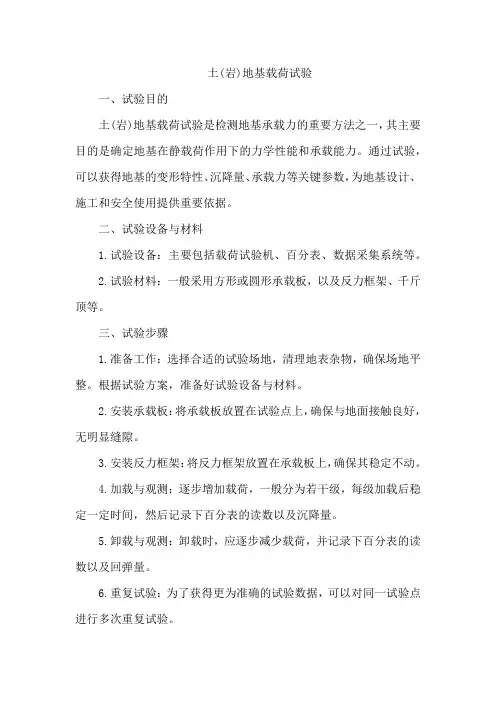

土(岩)地基载荷试验
土(岩)地基载荷试验一、试验目的土(岩)地基载荷试验是检测地基承载力的重要方法之一，其主要目的是确定地基在静载荷作用下的力学性能和承载能力。
通过试验，可以获得地基的变形特性、沉降量、承载力等关键参数，为地基设计、施工和安全使用提供重要依据。
二、试验设备与材料1.试验设备：主要包括载荷试验机、百分表、数据采集系统等。
2.试验材料：一般采用方形或圆形承载板，以及反力框架、千斤顶等。
三、试验步骤1.准备工作：选择合适的试验场地，清理地表杂物，确保场地平整。
根据试验方案，准备好试验设备与材料。
2.安装承载板：将承载板放置在试验点上，确保与地面接触良好，无明显缝隙。
3.安装反力框架：将反力框架放置在承载板上，确保其稳定不动。
4.加载与观测：逐步增加载荷，一般分为若干级，每级加载后稳定一定时间，然后记录下百分表的读数以及沉降量。
5.卸载与观测：卸载时，应逐步减少载荷，并记录下百分表的读数以及回弹量。
6.重复试验：为了获得更为准确的试验数据，可以对同一试验点进行多次重复试验。
四、试验结果分析1.数据整理：整理好各级载荷下的沉降量、回弹量以及百分表读数等数据。
2.结果分析：根据试验数据，分析地基的变形特性、承载力等关键参数。
一般来说，地基的承载力可根据最大加载值和相应的沉降量进行估算。
五、地基承载力评价根据试验结果分析，可以对地基的承载力进行评价。
一般来说，地基的承载力应满足工程设计和施工的要求。
当承载力不足时，需要对地基进行加固处理或者采取其他措施以提高其承载能力。
同时，在施工过程中，也应当注意控制施工载荷不超过地基的承载能力，以避免对地基造成损害。
岩土体测试 载荷试验
4. 地基和基础的常用检测方法
地基检测方法：静载试验，静力触探，动
力触探，标准贯入。承载力与变形指标检 测常用静载试验，均匀性与密实程度检测 常用静力触探、动力触探和标准贯入。 桩基础检测方法：静载试验，低应变，高 应变，超声波，钻芯。承载力检测常用静 载试验（单桩，深井）和高应变，强度与 完整性检测常用低应变、超声波和钻芯法。
（4）试验终止条件 试验结束标准：一般认为，当出现下列情况之一时，可认为地 基已达破坏阶段，可终止试验：
a．在荷载不变条件下，24小时沉降速率几乎不变或加速发展（不 能达到稳定状态）；
b． 板周围出现隆起或破坏性裂缝；
c．相对沉降量s/b（承压板直径或边长）超过0.06～0.08 。
二、试验设备的安装及操作步骤
工字钢
锚具 钢板 反力梁 支墩 承压板
千斤顶
基准梁 钢绞线
锚桩
图2-2 锚桩反力梁系统的设备布置
1.1 试验设备和方法
一、试验设备 目前国内采用的试验装置，大体的具体布置方式有如下两种：
堆载
平台
主 梁
千斤顶
百分表
荷载板
图2-1 堆载平台系统的设备布置

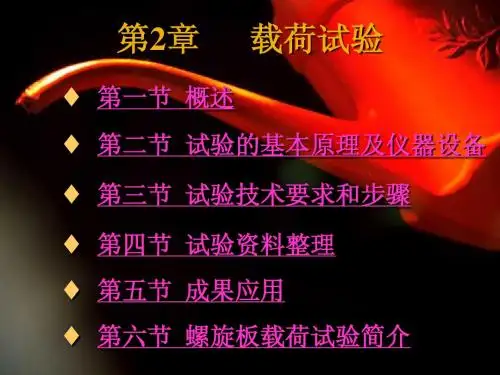

第2章
载荷试验
第一节 概述 第二节 试验的基本原理及仪器设备
第三节 试验技术要求和步骤
第四节 试验资料整理 第五节 成果应用
第六节 螺旋板载荷试验简介
概述（地基基础的一般知识）
1. 建筑物、地基、基础的关系
2. 地基基础的类型 3. 对地基和基础的一般要求
4. 地基和基础的常用检测方法
房屋建筑体系的组成楼层上部结构楼层上部结构基础下部结构基础下部结构地基桥跨上部结构桥跨上部结构桥墩下部结构桥墩下部结构地基地基基础下部结构基础下部结构1地基的类型一般土质地基特殊土质地基土质地基岩石地基土岩组合地基天然地基换填地基强夯地基压实地基灌浆地基复合地基人工地基地基2基础的类型柱下独立基础墙下条形基础刚性基础无筋扩展基础柱下独立基础墙下条形基础钢筋混凝土扩展基础柱下条形基础筏板基础箱形基础浅基础桩基础沉井基础沉箱基础地下连续墙基础组合型深基础深基础基础保证建筑物的安全和正常使用充分发挥地基的承载能力
岩基载荷试验
岩基载荷试验11.1 适用范围11.1.1岩基载荷试验可适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
11.1.1[条文说明]岩基载荷试验不适用于全风化、强风化等破碎岩层和坚硬土层。
11.2 仪器设备11.2.1岩基载荷试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。
11.2.2 采用圆形刚性承压板，直径为300mm。
11.2.3加载反力装置可通过传力柱至地表，采用压重平台反力装置，并应符合下列规定：1.传力柱的中心应与承压板的中心重合且垂直支撑。
2.传力柱和承压板的材料强度和刚度，应满足载荷试验的要求，在最大荷载作用下应不变形。
3.加载反力装置的主梁、次梁应满足强度要求。
4.加载反力装置能提供的反力不得小于最大加载量的1.2倍。
5.压重宜在检测前一次加足，并均匀稳固地放置于平台上。
应保持试验岩层的天然湿度和状态。
6.11.2.4基准桩中心与传力柱中心和基准桩中心与压重平台支墩边的距离均不应小于2.0m。
11.3 现场检测11.3.1基础锚杆抗拔试验的维持荷载要求应符合4.3.3条规定，其试验程序符合下列规定：1测量系统的初始稳定读数观测：加压前，按预估极限承载力10%预压，每隔10min读数一次，连续三次读数不变可开始试验。
2荷载分级：第一级加载值为预估设计荷载的1/5.以后每级为1/10。
3单循环加载，荷载逐级递增直到破坏，然后分级卸载。
4记录的内容为即时时间、实测荷载和位移量，每级荷载施加完毕后，应立即记录位移量，以后每10min记录一次。
记录格式见附录A附表 A.0.1 静载试验记录表。
11.3.2 稳定标准：连续三次读数之差均不大于0.01mm。
11.3.3终止加载条件：当出现下列情况之一时，即可终止加载：1.沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；2.压力加不上或勉强加上而不能保持稳定。
倍。
3最大加载量为持力层岩基承载力特征值的3.注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。
岩基荷载平板试验方法
岩基荷载平板试验方法《岩基荷载平板试验秘籍大公开》嘿，朋友们！今天我要给你们唠唠这个岩基荷载平板试验方法，这可是我的独家秘籍哦！听我慢慢道来，保证让你轻松搞懂。
首先呢，咱得找个合适的地方来搞这个试验。
就好比你找对象，得找个对眼的地方不是？这个地方的岩基得比较平整，别找那种坑坑洼洼像月球表面似的。
不然到时候数据出来，那可就像乱麻一样，让你头疼死啦！然后呢，咱要把那个平板给放上去。
这个平板就像是一个大煎饼，得稳稳地贴在岩基上。
你可别给我放歪了，不然就像那不倒翁似的，摇摇晃晃的，还做啥试验呀！放好平板后，咱就开始加载啦！这加载就像是给平板吃大餐，一点点地加重量，看看它能承受多少。
这时候你就得瞪大眼睛看着，就像看你最喜欢的电视剧一样专注。
注意观察平板的变形情况，要是它突然“嘎吱”一声，你可别吓得跳起来哦！哈哈哈哈！在加载的过程中，一定要慢慢来，别像猴子一样急吼吼的。
要像蜗牛一样，一步一步稳稳地来。
要是你一下子加太多，那平板可能就会“抗议”，直接给你罢工啦！还有哦，记录数据也很重要！这就好比你记账，每一笔都得清楚明白。
可别马马虎虎的，到时候数据对不上，你就只能干瞪眼啦！我给你们说个我以前的奇葩经历啊。
有一次我做这个试验，结果做到一半突然下雨了，我那个着急啊，就像热锅上的蚂蚁。
赶紧找东西去遮那个平板，生怕雨水把数据给搞乱了。
最后我找了个大破伞，撑在那平板上面，那场面，简直太搞笑了，我自己都忍不住笑出声来。
再强调一下哈，加载的时候要注意力度，别太轻也别太重，就像挠痒痒一样，得恰到好处。
而且要随时观察平板的反应，它要是有点不对劲，你就得赶紧调整。
哎呀呀，说了这么多，总结一下就是：选好地方放平板，慢慢加载别着急，数据记录要仔细，观察反应要及时。
这样，你就能顺利完成这个岩基荷载平板试验啦！怎么样，朋友们？我讲得够清楚吧！这可是我的独门秘籍哦，一般人我可不告诉他。
现在你们都知道怎么做了吧，赶紧去试试吧！祝你们试验成功，个个都成为岩基荷载平板试验的大师！哈哈！。
各类岩石点荷载强度试验步骤
岩土工程：各类岩石点荷载强度试验步骤（1）径向试验时，将岩心试件放入球端圆锥之间，使上下锥端与试件直径两端紧密接触，量测加荷点间距。
接触点距试件自由端的最小距离不应小于加荷两点间距的0.5.
（2）轴向试验时，将岩心试件放入球端圆锥之间，使上下锥端位于岩心试件的圆心处并与试件紧密接触。
量测加荷点间距及垂直于加荷方向的试件宽度。
（3）方块体与不规则块体试验时，选择试件最小尺寸方向为加荷方向。
将试件放入球端圆锥之间，使上下锥端位于试件中心处并与试件紧密接触。
量测加荷点间距及通过两加荷点最小截面的宽度（或平均宽度）。
接触点距试件自由端的距离不应小于加荷点间距的0.5.
（4）稳定地施加荷载，使试件在10～80s内破坏，记录破坏荷载。
（5）试验结束后，应描述试件的破坏形态。
破坏面贯穿整个试件并通过两加荷点为有效试验。
点荷载试验作业指导书
点荷载试验作业指导书
1 依据
(1)《水利水电工程岩石试验规程》SL264-2001；
(2)《工程岩体试验方法标准》GB/T50266-2013；
(3)《水利水电工程岩石试验规程（补充部分）》DL/T
5368-2007。
2 目的及范围
2.1目的
编制本作业指导书是为了规范、准确的完成对岩石抗拉强度的试验。
2.2范围
本试验适用于除极软岩以外的各类岩石。
3 仪器设备
(1)点荷载试验仪（载荷容量不小于50KN）。
(2)游标卡尺。
4 试件制备
(1)试件可采用钻孔岩心或从岩石露头、勘探坑槽、洞室中
采取的岩块。
试件在采集和制备过程中应避免扰动。
5 试件尺寸
(1)作径向试验的岩心试件，长度与直径之比应大于1.0；
作轴向试验的岩心试件，长度与直径之比宜为0.3~1.0.
(2)方块体试件或不规则块体试件，其尺寸应为50±
35mm，两点载点间距与试件加载处平均宽度之比
第 1 页共6 页。
岩体力学实验指导书
《岩体力学》实验指导书姓名:学号:班级:土木学院岩土工程教研室2015.1.9学生实验守则一.每次实验前必须做好复习和预习。
复习的内容为教科书上有关本次实验的教学内容；预习内容包括仔细阅读实验指导书和熟悉实验室有关仪器设备。
二.经过预习应掌握该项实验的意义、目的、操作步骤。
对辅导教师提出的检查性问题，应能回答，否则不得进行实验。
三.实验时态度应严肃认真，严格按辅导教师及实验指导书上所讲的操做步骤进行实验，每台设备的操作应按各设备的操作方法进行，以免损坏设备或造成事故。
非本次实验使用的仪器设备不得乱动。
四.每次实验前由小组长填写仪器设备领用单。
实验完毕后，应将所用仪器设备擦洗干净，放回原处，经小组长检查，辅导教师验收无误后方可离开实验室。
如有损坏，应填写仪器设备损坏报告单，待后处理。
五.实验结束后，应在规定时间内提交实验报告。
实验报告必须独立完成。
实验报告的书写、计算、制图，公式、计算过程、单位齐全、清晰整齐。
实验成绩是期终考核成绩的一部分。
六.如实验结果未能达到要求或因故未做实验者，应申请补做实验，实验室同意后，在指定日期内进行补做。
以上守则请同学们自觉遵守。
实验一岩石单轴压缩实验一、实验目的岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征。
通过该实验掌握岩石单轴压缩实验方法，学会岩石单轴抗压强度、弹性模量、泊松比的计算方法；了解岩石单轴压缩过程的变形特征和破坏类型。
二、实验设备、仪器和材料1. 钻石机、锯石机、磨石机；2 .游标卡尺，精度0.02mm；3. 直角尺、水平检测台、百分表及百分表架；4. YE-600型液压材料试验机；5. JN-16型静态电阻应变仪；6. 电阻应变片（BX-120型）；7. 胶结剂，清洁剂，脱脂棉，测试导线等。
三、试样的规格、加工精度、数量及含水状态1. 试样规格：采用直径为50 mm，高为100 mm的标准圆柱体，对于一些裂隙比较发育的试样，可采用50 mm×50 mm×100 mm的立方体，由于岩石松软不能制取标准试样时，可采用非标准试样，需在实验结果加以说明。
岩石力学试验指导书
岩石力学试验指导书(适用于地质、土木、水工等专业)岩石力学课程组编写华北水利水电学院岩石力学实验室二○○一年九月目录学生试验守则室内岩石试验的任务和工作基本要求试验一岩石单轴抗压试验试验二岩石抗拉强度试验试验三岩石快速直剪试验试验四单轴压缩变形试验说明：本试验指导书主要依据为：(1)中华人民共和国国家标准：《工程岩体试验方法标准》GB/T50226-1999(2)中华人民共和国水利部：《水利水电工程岩石试验规程》学生试验守则一、每次试验前必须做好复习和预习。
复习的内容为教科书上有关本次试验的教学内容；预习内容包括仔细阅读试验指导书和去实验室熟悉有关仪器设备。
二、经过预习应掌握该项试验的意义、目的、操作步骤。
对辅导教师提出的检查性问题，应能回答，否则不得进行试验。
三、试验时态度应严肃认真，严格按辅导教师及试验指导书上所讲的操做步骤进行试验，每台设备的操做应按各设备的操做准则进行，以免损坏设备或造成事故。
非本次试验使用的仪器设备不得乱动。
四、每次试验前由小组长填写仪器设备领用单。
试验完毕后，应将所用仪器设备擦洗干净，放回原处，经小组长检查，辅导教师验收无误后方可离室。
如有损坏，应填写仪器设备损坏报告单，待后处理。
五、试验结束后，应在规定时间内提交试验报告。
试验报告必须独立完成。
书写、计算、制图要求公式、计算过程、单位齐全、清晰整齐。
试验成绩是期终考核成绩的一部分。
六、如试验结果未能达到要求或因故未做试验者，应申请补做试验，实验室同意后，在指定日期内进行补做。
以上守则同学们应自觉遵守。
室内岩石试验的任务和工作基本要求一、室内岩石试验的任务：是了解岩块的基本物理力学性质及其破坏机制；研究在工程建筑物荷载作用下基岩或围岩的工程性状，为工程地质评价和工程建筑物设计提供资料。
二、室内岩石试验工作基本要求：1、为使试验工作符合实际情况，保证成果质量，各工程勘测设计阶段的岩石试验工作，应在详细了解工程地质条件、设计意图、建筑物特点和可能采用的施工方法基础上进行。
岩基载荷试验作业指导书
岩基载荷试验作业指导书1. 目的为使测试人员在做岩基载荷试验时有章可循，并使其操作合乎规范。
2. 适用范围岩基（不含全风化、强风化岩层）载荷试验的准备、现场实施和分析计算。
3. 引用文件对于湖北省境内的检测项目，以《建筑地基基础检测技术规范》（DB42/269-2003）为最基本的技术依据，当该规范不明确时，参照下述规范执行：《建筑地基基础设计规范》（GB 50007-2011）《岩土工程勘察规范》（GB 50021-2001）（2009年版）。
对于湖北省境外的检测项目，依据国标执行。
对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。
4. 工作程序4.1 预期极限荷载的确定4.1.1试验采用接近岩基抗压的实际工作条件，确定其承载力，作为设计依据，或对地基的承载力进行抽样检验和评价。
4.1.2 拟定的试验终止荷载一般不宜小于特征值的3倍。
预期最大加载值须取得委托方的明示。
4.2 现场准备4.2.1 测试前由项目经理或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况：拟测点周围场地平整情况、道路是否通畅；委托方要求工期、检测数量、堆载所用堆重物准备情况等。
4.2.2 拟测点的压板底面应要求做防雨水浸泡措施（如挖排水沟等）；拟测点应取岩基持力层样品带回公司。
4.3 试验装置、设备、材料、工具的准备主梁、副梁、堆重物、传力柱、千斤顶、压力表、油压泵、油管。
承压板：直径30cm的圆钢板。
百分表，磁性表座，基准梁(φ48mm钢管)。
4.4 现场检测实施4.4.1试验加载与观测流程加压前读稳定读数，每10min读一次，连续三次不变开始加压；第一级施加荷载为预估极限承载力的1/5，以后每级1/10；每10min测读一次，连续三次读数之差均不大于0.01mm，视为稳定，加下一级荷载。
当终止加载条件出现时即终止加载，如有必要，可通报业主代表或现场监理；进行卸载与回弹观测，但如果试验加载系统有危险时除外；卸载完毕该次试验即终止。
岩基载荷试验
岩基载荷试验11.1 适用范围11.1.1岩基载荷试验可适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
11.1.1[条文说明]岩基载荷试验不适用于全风化、强风化等破碎岩层和坚硬土层。
11.2 仪器设备11.2.1岩基载荷试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。
11.2.2 采用圆形刚性承压板，直径为300mm。
11.2.3加载反力装置可通过传力柱至地表，采用压重平台反力装置，并应符合下列规定：1.传力柱的中心应与承压板的中心重合且垂直支撑。
2.传力柱和承压板的材料强度和刚度，应满足载荷试验的要求，在最大荷载作用下应不变形。
3.加载反力装置的主梁、次梁应满足强度要求。
4.加载反力装置能提供的反力不得小于最大加载量的1.2倍。
5.压重宜在检测前一次加足，并均匀稳固地放置于平台上。
应保持试验岩层的天然湿度和状态。
6.11.2.4基准桩中心与传力柱中心和基准桩中心与压重平台支墩边的距离均不应小于2.0m。
11.3 现场检测11.3.1基础锚杆抗拔试验的维持荷载要求应符合4.3.3条规定，其试验程序符合下列规定：1测量系统的初始稳定读数观测：加压前，按预估极限承载力10%预压，每隔10min读数一次，连续三次读数不变可开始试验。
2荷载分级：第一级加载值为预估设计荷载的1/5.以后每级为1/10。
3单循环加载，荷载逐级递增直到破坏，然后分级卸载。
4记录的内容为即时时间、实测荷载和位移量，每级荷载施加完毕后，应立即记录位移量，以后每10min记录一次。
记录格式见附录A附表 A.0.1 静载试验记录表。
11.3.2 稳定标准：连续三次读数之差均不大于0.01mm。
11.3.3终止加载条件：当出现下列情况之一时，即可终止加载：1.沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；2.压力加不上或勉强加上而不能保持稳定。
倍。
3最大加载量为持力层岩基承载力特征值的3.注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。
土(岩)地基载荷试验概况表
土(岩)地基载荷试验概况表
（原创实用版）
目录
1.概述
2.试验方法
3.试验设备
4.试验结果
5.结论
正文
1.概述
土 (岩) 地基载荷试验是对地基土 (岩) 在承受建筑物荷载时的承载能力和变形特性进行测试的一种方法。
通过这种试验，可以了解地基土(岩) 的性能，为建筑设计和施工提供重要依据。
本文将对一次土 (岩) 地基载荷试验的过程进行概述，以供参考。
2.试验方法
本次试验采用平板载荷试验方法。
该方法的操作步骤如下：
(1) 在试验场地上选定一个代表性区域，进行场地平整，并铺设一定厚度的砂垫层。
(2) 在砂垫层上安装试验设备，包括载荷板、液压装置和测量仪器等。
(3) 按照设计荷载分级加载，每级荷载施加后，观测地基的变形和反弹情况，并记录数据。
(4) 当所有荷载级数施加完毕后，再次观测地基的变形和反弹情况，并记录数据。
3.试验设备
本次试验所使用的设备如下：
(1) 载荷板：用于施加荷载，其尺寸和材料需满足试验要求。
(2) 液压装置：用于施加和测量荷载的大小。
(3) 测量仪器：包括位移计、应变计等，用于测量地基的变形和应变情况。
4.试验结果
根据试验数据，可以得出以下结论：
(1) 地基在承受荷载过程中，其变形和反弹情况符合设计要求。
(2) 在设计荷载范围内，地基的承载能力满足设计要求。
(3) 地基在荷载作用下产生的应变和位移较小，说明地基的稳定性良好。
5.结论
本次土 (岩) 地基载荷试验表明，所选地基土 (岩) 的性能满足设计要求，可以作为建筑物的地基使用。
岩基载荷试验方案
岩基载荷试验方案Xxxxxxxxxx工程人工挖孔灌注桩基础检测方案Xx冶金建筑工程质量检测有限公司二?一?年一月------------------------工程人工挖孔灌注桩基础检测方案方案编写人:方案审核人:方案审定人:检测单位资质:(检)字第006号邮政编码: 检测单位地址:联系电话:,目录一、前言二、检测目的三、检测技术依据四、检测工作量五、场区工程地质概况六、岩基载荷试验方案1、岩基载荷试验仪器设备2、岩基载荷试验技术要求3、现场设备安装4、现场测试及资料整理七、检测技术成果八、现场安全措施附:岩基载荷试验施工方案图,一、前言---------工程，层数为13F，框架剪力墙结构，基础采用人工挖孔灌注桩，桩径不等，基础持力层为中风化泥岩层，设计要求桩端岩石地基承载力特征值?2000 kPa。
受------------委托，---------质量检测有限公司承担了本工程人工挖孔灌注桩基础岩基载荷试验检测。
二、检测目的通过岩基载荷试验，判定工程场地内中风化泥岩层作为人工挖孔灌注桩基础持力层的承载力是否符合设计要求。
三、检测技术依据本次检测工作主要的技术规范、标准及依据如下:1、《建筑地基基础设计规范》(GB50007-2002)2、《-----省建筑地基基础质量检测若干规定》(修订本)(川建发[2004]66号)3、《建筑基桩检测技术规范》(JGJ106-2003)4、《建筑桩基技术规范》(JGJ94-94)5、《岩土工程勘察规范》(GB50021-2001)6、业主及设计单位提供的技术资料四、检测工作量1、单体工程按总桩数的1%且不少于3点在桩底平面处进行岩基载荷试验。
2、本工程检测点的数量和位置由建设、设计、监理等单位共同确定。
五、场区工程地质概况---------六、岩基载荷试验方案(一)岩基载荷试验仪器设备1、承压板:采用圆形钢板(直径φ300mm、厚度h30mm)。
,2、加荷系统:由标定过的QF100t油压千斤顶配0.4级的精密压力表及高压油泵组成。
岩基载荷试验检测方案
岩基载荷试验检测方案一、工程概况。
咱们这个工程啊，有岩基的部分，就像房子的超级坚固地基一样。
为了确保这地基能稳稳当当撑起上面的建筑，咱们得好好检测一下这岩基的承载能力，这就是咱们这个岩基载荷试验检测的重要使命啦。
二、检测目的。
1. 主要就是想知道这岩基到底能承受多大的压力，就像测试一个大力士能举起多重的东西一样。
这样我们就能确定在这岩基上盖房子或者建其他东西的时候，不会因为压力太大把岩基压垮。
2. 看看岩基在不同压力下的变形情况。
要是岩基一受压就变形得厉害，像个软脚虾似的，那可不行，我们得提前知道这些情况，好做出应对措施。
三、检测依据。
1. 首先得按照国家相关的岩土工程勘察规范来，这就好比玩游戏要遵守游戏规则一样，这些规范可是经过很多专家研究制定的，是咱们检测的基本准则。
2. 工程设计单位给出的一些特殊要求咱们也得考虑进去。
毕竟每个工程都有自己的小个性，得满足人家的特殊需求。
四、试验设备。
1. 承压板。
这可是直接和岩基接触，传递压力的家伙。
咱们得根据岩基的大小和试验要求，选择合适尺寸的承压板。
就像给脚选合适的鞋子一样，不能太大也不能太小。
一般来说，圆形承压板的直径会在0.3 1.0米之间，具体的还得看岩基的情况。
2. 加荷装置。
这个装置就像一个压力制造机，要能稳定地给岩基增加压力。
我们可以用液压千斤顶之类的设备，它能够精确地控制加荷的大小，就像你能精确控制水龙头的水流大小一样。
3. 测量仪表。
沉降测量仪：用来测量岩基在压力作用下下沉的距离。
这个仪器得非常灵敏，哪怕岩基只下沉一点点，它也能准确地测出来。
就像一个超级敏锐的小侦探，不放过任何一点蛛丝马迹。
压力传感器：它负责检测加在岩基上的压力到底有多大。
这个传感器就像一个秤，精确地称出压力的“重量”。
五、试验点的布置。
1. 咱们不能随便找个地方就做试验，得有计划。
一般是在岩基的不同区域选择试验点，就像在一块大蛋糕上不同的地方切一块尝尝味道一样。
2. 根据岩基的面积大小、地质条件的均匀性等因素来确定试验点的数量。
岩基载荷检测实施细则
岩基载荷检测实施细则一、编制依据本细则依据《建设地基处理技术规范》（JGJ79-2002)《建筑地基基础工程施工质量验收规范》GB 50202-2002《建设地基基础设计规范》GB50007-2002编制。
二、编制目的为正确使用静力载荷测试仪，保证岩基载荷检测静载试验操作过程的正确和结果的精确，制定本细则。
三、检测人员检测人员应经过培训，通过专项检测考试，具有相应的资质。
四、适用范围岩基载荷检测适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
五、设备仪器及其安装1、仪器设备1.1 JCQ-503D静力荷载测试仪.（设备有效期为一年）●荷载测试通道应变式测力或压力传感器1个荷载通道量程0-40000KN精度≤0.5%（含传感器）●位移测试通道.试桩沉降测试通道4个锚杆上拔测试通道4个精度≤0.1（含传感器）量程单次50mm，可多次累加测量1.2 QF型分离式油压千斤顶QF320T-20 起重量320T 2台QF320T-20 起重量320T 2台QF500T-20 起重量500T 2台QF500T-20 起重量500T 2台QF100T-20 起重量100T 1台1.3 MFX 数显千分表规格50mm 精度0.0０1mm 4台1.4油压传感器型号-CYB-10S 量程0-80Mpa1.5荷载传感器量程1000kN2、仪器设备的安装2.1检测加载采用油压千斤顶。
油压千斤顶的中心与承压筒或承压板中心重合，它所提供的最大力不小于最大加载量的1.2～1.5倍。
2.2荷载测量可用放置在千斤顶上的测力计、荷重传感器直接测定；或采用并联于油压千斤顶油路的压力表或压力传感器测定油压力，根据油压千斤顶校验率定值（曲线）换算荷载。
测力计、荷重传感器的测量误差不大于1%，合理选择测力计或荷重传感器，最大试验荷载不小于测力计或荷重传感器量程的0.15倍。
压力传感器的测量误差不大于1%，压力表精度应优于或等于0.4级，最大试验荷载不小于压力表或压力传感器量程的0.25倍。
岩石力学试验指导书
岩石力学试验指导书(适用于地质、土木、水工等专业)试验一岩石单轴抗压试验一、试验的目的：测定岩石的单轴抗压强度Rc。
当无侧限试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
本次试验主要测定天然状态下试样的单轴抗压强度。
二、试样制备：1、试料可用钻孔岩心或坑槽探中采取的岩块。
在取料和试样制备过程中，不允许人为裂隙出现。
2、本次试验采用圆柱体作为标准试样，直径为5cm，允许变化范围为4.8～5.4cm，高度为10cm，允许变化范围为9.5～10.5cm。
3、对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径之比宜为2.0～2.5。
4、制备试样时采用的冷却液，必须是洁净水，不许使用油液。
5、对于遇水崩解、溶解和干缩湿胀的岩石，应采用干法制样。
6、试样数量：每组须制备3个。
7、试样制备的精度。
(1)在试样整个高度上，直径误差不得超过0.3mm。
(2)两端面的不平行度，最大不超过0.05mm。
(3)端面应垂直于试样轴线，最大偏差不超过0.25。
三、试样描述：试验前的描述，应包括如下内容：1、岩石名称、颜色、结构、矿物成分、颗粒大小，风化程度，胶结物性质等特征。
2、节理裂隙的发育程度及其分布，并记述受载方向与层理、片理及节理裂隙之间的关系。
3、量测试样尺寸，检查试样加工精度，并记录试样加工过程中的缺陷。
试件压坏后，应描述其破坏方式。
若发现异常现象，应对其进行描述和解释。
四、主要仪器设备：1、钻石机、切石机、磨石机或其他制样设备。
2、测量平台、角尺、放大镜、游标卡尺。
3、压力机，应满足下列要求：(1)压力机应能连续加载且没有冲击，并具有足够的吨位，使能在总吨位的10%—90%之间进行试验。
(2)压力机的承压板，必须具有足够的刚度，其中之一须具有球形座，板面须平整光滑。
(3)承压板的直径应不小于试样直径，且也不宜大于试样直径的两倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩石地基载荷试验
一、适用范围
适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
二、检测标准
《建筑地基基础设计规范》（GB 50007—2011）
三、检测设备
千斤顶、百分表、刚性承压板。
四、现场检测
4.1采用圆形刚性承压板，直径为300mm.当岩石埋藏深度较大时,可采用钢筋
混凝土桩但桩周需采取措施以消除桩身与土之间的摩擦力。
4.2测量系统的初始稳定读数观测:加压前,每隔读10min读数一次,连续三次
读数不变可开始试验。
4.3加载应采用单循环加载,荷载逐级递增直到破坏,然后分级卸载。
4.4加载时，第一级加载值应为预估设计荷载的1/5，以后每级应为预估设计
荷载的1/10。
4.5沉降量测读应在加载后立即进行，以后每10min读数一次。
4.6连续三次读数之差均不大于0.01mm，可视为达到稳定标准，可施加下一级
荷载。
4.7加载过程中出现下列情况之一时，即可终止加载。
4.7.1沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；
4.7.2压力加不上或勉强加上而不能保持稳定.
注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。
4.8卸载及卸载观测应符合下列规定：
4.8.1每级卸载为加载时的两倍，如为奇数，第一级可为3倍；
4.8.2每级卸载后,隔10min测读一次，测读三次后可卸下一级荷载；
4.8.3全部卸载后，当测读到半小时回弹量小于0.01mm时，即认为达到稳
定。
五、岩石地基承载力的确定应符合下列规定：
5.1对应于p-s曲线上起始直线段的终点为比例界限。
符合终止加载条件的前
一级荷载为极限荷载。
将极限荷载除以3的安全系数，所得值与对应于比例界限的
荷载相比较，取小值。
5.2每个场地荷载试验的数量不应少于3个，取最小值作为岩石地基承载力特
征值。
5.3岩石地基承载力不进行深宽修正。
