工程测量工作程序
工程项目检验测量和试验设备控制工作程序

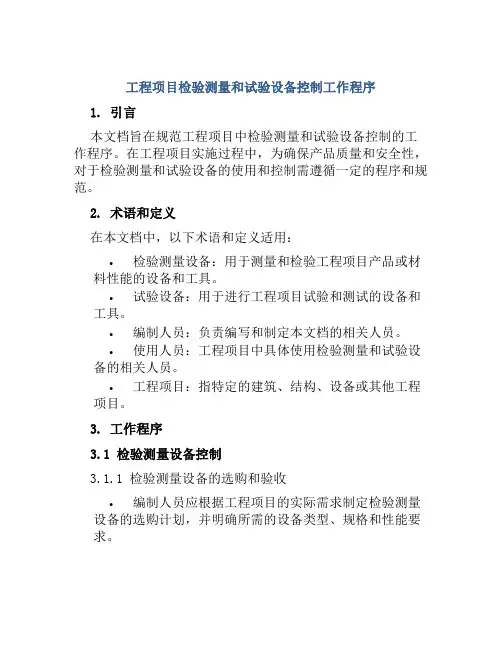

工程项目检验测量和试验设备控制工作程序1. 引言本文档旨在规范工程项目中检验测量和试验设备控制的工作程序。
在工程项目实施过程中，为确保产品质量和安全性，对于检验测量和试验设备的使用和控制需遵循一定的程序和规范。
2. 术语和定义在本文档中，以下术语和定义适用：•检验测量设备：用于测量和检验工程项目产品或材料性能的设备和工具。
•试验设备：用于进行工程项目试验和测试的设备和工具。
•编制人员：负责编写和制定本文档的相关人员。
•使用人员：工程项目中具体使用检验测量和试验设备的相关人员。
•工程项目：指特定的建筑、结构、设备或其他工程项目。
3. 工作程序3.1 检验测量设备控制3.1.1 检验测量设备的选购和验收•编制人员应根据工程项目的实际需求制定检验测量设备的选购计划，并明确所需的设备类型、规格和性能要求。
•在选购检验测量设备时，应参考相关国家和行业标准，选择具备合格证书的设备，并与供应商进行必要的沟通和协商。
•在设备交付后，使用人员应进行验收，检查设备是否符合要求，并记录验收结果。
3.1.2 检验测量设备的使用和维护•使用人员在使用检验测量设备前应仔细阅读设备的使用说明书，并按照要求进行操作。
•使用人员应妥善保管检验测量设备，定期进行设备的清洁和保养，并记录设备维护情况。
•如果发现设备存在故障或异常情况，使用人员应及时报告，并采取必要的修复或更换措施。
3.1.3 检验测量设备的校准和验证•使用人员应根据设备的校准周期和要求，定期进行设备的校准工作，并记录校准结果。
•校准工作可以通过委托第三方实验室完成，也可以通过自身设备校准能力进行。
•对于关键设备或测量系统，应进行验证，确保其测量结果准确可靠，并记录验证结果。
3.2 试验设备控制3.2.1 试验设备的选购和验收•编制人员应根据工程项目的实际需要，确定所需的试验设备类型、规格和性能要求。
•在选购试验设备时，应参考相关国家和行业标准，选择具备合格证书的设备，并与供应商进行必要的沟通和协商。
工程测量：普通水准测量的观测程序、水准路线的布设形式
普通水准测量的 观测程序、水准 路线的布设形式
目录
01
普通水准测量 的观测程序
02
水准路线的 布设形式
普通水准测量的
观测程序
01
一、普通水准测量的观测程序
为了统一全国高程系统和满足科研、测图、国家建设的需要，测绘部门在全国各地 埋设了许多固定的测量标志，并用水准测量的方法测定了它们的高程，这些标志称 为水准点（Bench Mark），常用BM表示。水准点分为永久点和临时点两种。
一、普通水准测量的观测程序
（一）步骤
3. 观测和记录无误后，计算第一测站 即 A 点 与 TP1 点 之 间 的 高 差 h1=a1b1=1.125-0.876=0.249m 。 至 此 ， 第 一 测站的观测工作完成。
一、普通水准测量的观测程序
（一）步骤
4. 当第一测站的观测工作完成后，将仪 器搬至TP1和TP2中间进行第二测站的 观测工作。以此类推，直到观测至B点。
闭合水准路线、附和水准路线、之水准路线
思考
一个测站水准仪是否可以整平2次？
谢谢观看
THANK YOU(a) 永久点(b) Nhomakorabea上水准点
(c) 临时性水准点
一、普通水准测量的观测程序
（一）步骤
1. 在已知高程HA=485.286m的A点前 方适当距离选择一转点TP1，立尺员 分别在A点和TP1点上立水准尺。观测 员在距离A点和TP1点等距的位置架设 水准仪。
一、普通水准测量的观测程序
（一）步骤
2. 当水准仪整平以后，观测员先读取A 尺 的 后 视 读 数 (a1=1.125m) ， 然 后 瞄 准 TP1 点 的 前 视 读 数 (b1=0.876m) 。 同 时 记录员在观测手簿上记录并回报读数， 以便观测员检核，防止听错记错。
公路施工的测量工作程序
公路施工的测量工作程序工程测量按其工作顺序和性质分为：勘测设计阶段的工程控制测量和地形测量；施工阶段的施工测量;竣工和管理阶段的竣工测量。
众所周知，工程施工测量是用精密测量工具采用先进的技术手段把工程设计图纸上的位置、几何形状、数据等真实地放样到实地的一门技术，其精度的高低、好坏，直接影响着工程建设项目的质量等级、结构、安全以及内外型部造和建成后的使用功能等。
因此必须避免此类事件的出现，防患于未然，首先应对测量仪器设备进行仪器的计量鉴定检测，并配备足够的测量人员。
工程项目中标后,施工准备阶段的测量工作主要有:编制测量工作规划；开工前的交接桩；控制点的复测、加密;放样检查及审核土石方工程量。
一、编制测量规划测量规划是整个项目测量过程中的指导方向和行动纲领，在施工准备阶段编制测量规划是为以后开展现场施工工作的必要准备.测量规划应包括以下内容:1．测量工作的依据，应包括有关规范、图纸、验收标准、招投标文件及本单位的有关文件（如本公司的作业指导书）等。
规范主要有公路路基施工技术规范、公路沥青路面施工技术规范、沥青路面施工与验收规范、水泥混凝土路面施工及验收规范、公路桥涵施工技术规范、工程测量规范等，验收标准主要为公路工程质量检验评定标准。
2．仔细查阅设计图纸精度要求及本工程技术规范要求，按照本工程的工作内容依据配备有关测量仪器设备。
3．编制测量工作程序和工作制度。
必须坚持现场施工放样后自检、监理抽检为原则的工作程序,同时监理认为是重点的或认为有怀疑的要加大复查力度，必要时全面检查.二、开工前的交接桩1．进场后,第一步工作就是联测导线,此时应该先问清楚，设计院的导线是平面坐标还是高斯坐标。
高程的获得是用什么方法，是水准还是GPS。
在交接桩位过程中一定要注意点位的完好及与交桩资料的吻合,同时要做好交接记录，交接记录中应注明桩的完好性，有破损或与点位与资料不符时应注明且需各方签字认可，如控制桩不能满足路线控制要求时必须要求业主、设计单位重新交桩。
测绘工作流程
测绘工作流程测绘工作是一项十分复杂和系统性强的工程技术，通常包括计划和组织一系列测量、数据处理、地图制图和检查工作的过程，以便为建设工程和规划提供可靠、准确的基础数据。
下面将介绍一下测绘工作的流程，以方便有需要的读者了解。
1.前期调查测绘工程的前期调查是测绘工作的重要环节，也是测绘工程整个过程的基础。
前期调查的总体目的是确定工程区域的现状、客观条件和特点，为后续的实地测量和制图作准备。
具体内容包括：（1）查阅各种资料，如地图、航空照片、已有的工程资料等，为实地测绘和制图做好前期准备工作。
（2）调查工程区域的自然地理环境和人文环境，包括地形、地貌、水文、气象、土地利用、人口、交通等情况。
（3）收集工程区域土地所有权、土地用途、工程用地审批等方面的信息，确定测绘工作的范围和目标。
2.实地测量实地测量是测绘工程的核心环节，也是最复杂的部分。
测量操作旨在获得高精度的数据，以便后续数据处理和制图工作。
具体内容包括：（1）测量基准点和控制点，确定测量网的法则和形状。
（2）利用总站、经纬仪、水准仪和测距仪等现代测量设备，完成各种类型的测量工作，如平面测量、高程测量和角度测量。
（3）进行现场数据处理，对数据进行检查和校正，保证测量结果的准确性和可靠性。
3.数据处理数据处理包括对野外测量数据的处理和数据转换。
数据处理是整个测绘工作中至关重要的一环，其结果直接影响地图制图的精度和可靠性。
具体内容包括：（1）对野外测量数据进行质量检查，将不合格数据予以修正或剔除。
（2）校核数据，确保各项数据及解算结果的合理性和正确性。
（3）进行数据转换，包括平面坐标变换、高程数据转换、坐标系转换等。
4.地图制图地图制图是测绘工作的最终目标，也是测绘工作的重要成果之一。
地图制图的主要内容包括：（1）制定制图方案，确定各种符号和图形的含义、标准和使用方法。
（2）利用测绘所得数据进行制图，对不同数据在地图上的分布和空间关系进行分析和处理。
道路工程测量作业指导书
道路工程测量作业指导书标题：道路工程测量作业指导书引言概述：道路工程测量是道路建设过程中不可或缺的重要环节，准确的测量数据能够保证道路工程的质量和安全。
本文将为道路工程测量人员提供一份详细的作业指导书，帮助他们在测量过程中做到准确、高效。
一、测量前准备1.1 确定测量任务：在开始测量工作之前，要明确测量的具体任务和要求，包括测量范围、精度要求等。
1.2 检查测量仪器：确保测量仪器的正常运转，包括测距仪、水准仪等，需要时进行校准和调试。
1.3 制定测量方案：根据实际情况制定详细的测量方案，包括测量路线、测量方法等。
二、测量过程2.1 设置基准点：在测量开始前，需设置好基准点，确保测量数据的准确性。
2.2 进行测量：按照事先制定的测量方案进行测量工作，保持仪器的稳定和准确性。
2.3 记录数据：在测量过程中及时记录数据，包括测量时间、地点、测量数值等，以备后续分析和比对。
三、数据处理3.1 数据清洗：对测量数据进行清洗和处理，去除异常值和误差数据，确保数据的准确性。
3.2 数据分析：对清洗后的数据进行分析和比对，得出结论和结果，为后续工作提供参考。
3.3 数据报告：将数据处理结果整理成报告形式，清晰明了地呈现给相关人员，以便他们了解测量情况。
四、质量控制4.1 定期检查：定期对测量仪器进行检查和维护，确保仪器的正常运转。
4.2 人员培训：对测量人员进行培训和指导，提高其测量技术和操作水平。
4.3 质量审核：定期对测量数据进行质量审核，发现问题及时处理，确保测量数据的准确性和可靠性。
五、安全注意事项5.1 注意测量环境：在进行测量工作时要注意周围环境的安全，避免发生意外事故。
5.2 使用防护装备：在测量过程中要使用相应的防护装备，保护自身安全。
5.3 遵守规定：遵守相关的测量规定和标准，确保测量工作的合法性和准确性。
结语：道路工程测量是道路建设中至关重要的环节，只有做好测量工作，才能保证道路工程的质量和安全。
工程测量方案审批流程
工程测量方案审批流程一、引言工程测量方案审批流程是指在工程测量工作中，为了保证工程测量工作的准确、可靠、安全及合法性，需要经过一定的审批程序，以确保工程测量工作能够按照法律法规、技术标准及相关规定进行。
本文将对工程测量方案审批流程进行详细介绍。
二、审批流程概述工程测量方案审批流程包括制定、审批、执行、检查及归档等环节。
具体流程包括：项目部门提出工程测量需求，编制工程测量方案，提交给相关部门审批，审批通过后，执行工程测量方案，完成后进行检查验收及归档。
下面将逐一介绍每个环节的具体内容。
三、项目部门提出工程测量需求在工程建设中，项目部门需要进行工程测量工作，首先需要提出工程测量的具体需求。
这包括工程位置、范围、精度要求等。
同时，项目部门也需要明确工程测量的目的和意义，并进行必要的技术调研和前期准备工作。
四、编制工程测量方案针对项目部门提出的工程测量需求，测量部门需要编制相应的工程测量方案。
该方案应包括工程测量的方法、工具设备、测量点布设、测量精度要求、测量过程控制等内容。
编制工程测量方案需要充分考虑工程环境、地形地貌、气象条件等因素，确保方案的科学性和可行性。
五、提交审批编制好工程测量方案后，测量部门需要将方案提交给相关部门进行审批。
相关部门包括项目管理部门、质量管理部门、安全管理部门等。
审批部门需要对工程测量方案进行全面审查，确保方案符合法律法规、技术标准及项目要求。
如果发现问题，需要及时提出修改意见。
六、审批通过后执行经过审批的工程测量方案，一旦得到批准，测量部门可以开始按照方案进行工程测量工作。
在执行过程中，需要严格按照方案要求进行操作，确保测量工作的准确性和可靠性。
同时需要及时汇报工作进展和可能的问题，以便及时调整方案和解决问题。
七、检查验收工程测量工作完成后，需要进行相关的检查验收。
相关部门需要对测量结果进行审查，包括对工程位置、范围、精度等进行检查。
如果发现问题，需要进行整改。
同时，也需要对测量过程进行审核，确保测量工作的合法性和可靠性。
测量监理工作一般程序
测量监理工作一般程序一、控制点复核1.平面控制点复核（坐标复核）1.1控制点交接由业主组织，测绘院交点，施工单位接收，监理参加交接过程。
对接收的控制点，施工单位和监理部门要分别复核，并填写相应表格（1）。
（表格（1）为公司内部管理表格后附。
）1.2控制点复核方法：如接收控制点为两点，即取其中一点为测站点，另一点为照准点，测出两点之间距离及照准点坐标。
用两控制点的坐标值，计算出两点间的理论距离，比较理论距离与实测距离，理论坐标与实际坐标之差，根据下表评定是否合格。
导线测量的主要技术要求表2.1.5 （工程测量规范）注：①表中n为测站数②当测区测图的最大比例尺为1/1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定的2倍。
一般工程均应符合工程一级导线要求。
如果控制点是三点或者以上，可设1#点为测站点，2#点为后视点，复核3#复核结果如超出一级导线误差范围，及时通知业主联系测绘单位改正，如误差在一级与二级导线误差范围之内，也可建议业主采用以其中一点为起始点，另一点为起始方向，作为工程的定位依据，但与业主的联系一定要用书面方式，并应得到业主的书面认可。
例：1# x=147445.211 y=127701.329 H=16.2512# x=147645.303 y=127660.616 H=19.5753# x=147388.312 y=127735.519 H=15.121复核过程：测站1# x=147445.211 y=127701.329后视2# x=147645.303 y=127660.616实测2# x=147645.310 y=127660.625实测3# x=147388.316 y=127735.522计算（点位）相对闭合差：1#~2#实测距离=(y2 -y1)²+ (x2-x1)²=204.1981#~3#实测距离=(y3-y1)²+ (x3-x1)²= 66.379实测2#x、y分别减去理论2#x、yΔx=0.007 Δy=0.009实测3#x、y分别减去理论3#x、yΔx=0.004 Δy=0.0032#点位相对闭合差=(0.007)²+ (0.009)²= 0.011/204.198=1/18563≤1/15000 合格3#点位相对闭合差=(0.004)²+ (0.003)²= 0.005/66.379=1/13275≥1/15000不合格定位依据（该联系单可由施工单位发与业主）。
工程测量规章制度
（1）分类整理，便于查阅；
（2）设置资料保管期限，定期进行审核；
（3）确保资料安全，防止丢失或损坏。
2.测量资料保密工作应做到以下几点：
（1）明确保密级别，制定保密制度；
（2）严格限制资料查阅和复制权限；
（3）对涉密资料进行加密处理，防止信息泄露。
十六、测量协调与沟通
（3）测量报告及分析。
2.测量成果归档应按照以下要求进行：
（1）分类整理；
（2）标识清晰；
（3）保存期限符合相关规定。
七、测量误差与纠正
1.测量误差应在合理范围内控制，具体措施如下：
（1）选用合适的测量方法和设备，降低系统误差；
（2）增加测量次数，提高测量精度；
（3）对测量数据进行统计分析，发现异常值及时处理。
十九、测量项目管理
1.测量项目管理应做到以下几点：
（1）明确项目测量目标，制定测量计划；
（2）合理分配测量资源，确保项目进度；
（3）对测量过程进行监控，及时调整方案。
2.测量项目管理应包括以下环节：
（1）项目立项审批；
（2）测量任务分配；
（3）项目验收与评估。
二十、测量伦理与职业道德
1.测量人员应遵守以下伦理与职业道德：
（1）研究新型测量技术，提高测量效率；
（2）探索测量数据处理新方法，提升测量精度；
（3）开发测量信息化管理新系统，优化管理流程。
2.对测量技术进步与创新的成果应给予以下支持：
（1）设立专项奖励，激励测量人员积极参与；
（2）提供技术交流平台，促进成果转化；
（3）纳入测量人员绩效考核，作为评价依据。
十五、测量资料管理与保密
三、测量程序及方法
施工测量放线的流程及方法、步骤和方案(范本样本)
施工测量放线的流程及方法、步骤和方案（范本样本）为了保证本工程项目的平面位置和几何尺寸符合设计图纸要求，并达到合格标准，我公司对平面及高程控制如下：由项目经理组织负责平面坐标及高程传递，项目施工人员负责施工现场平面、道路、广场地形及地形标高测量，项目部技术质量部门负责平面坐标及高程验收。
施工测量程序施工准备→测量作业→自检→合格→报验→合格→进入下步工序。
施工测量组织工作由项目测量人员成立测量小组，以业主（采购人）给定的坐标点和高程控制点进行工程定位、建立坐标控制网。
测量小组根据施工区域分别确定测量任务，项目技术负责人对测量小组全体人员进行详细的图纸交底及方案交底，明确分工。
1、测量原则我公司严格执行测量规范，遵守先整体后局部的工作程序。
先确定平面控制网，以控制网为依据，进行各局部区域的定点放线。
必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
定位工作执行自检、互检合格后再报验，同时坚持测量技术符合的工作制度，控制网用全站仪进行放线，局部用经纬仪放线。
建立施工坐标系，采用直角坐标结合定位。
2、测量的准备工作我公司已全面了解设计意图，认真审核图纸。
测量人员通过对总平面图和设计说明的学习，了解工程总体布局、工程特点及周围环境，掌握景观树、构筑物、道路、给排水管道沟位置及坐标。
测量所用的仪器和钢尺等器具，根据有关规定，应送检测厂家校验，校验合格才可使用。
现场所用仪器：全站仪*台、经纬仪*台、水准仪*台、测量标杆、塔尺*套、50米钢尺*套等。
3、测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求，根据现行测量规范和有关规程进行精度控制。
依据设计大地坐标系基点，用全站仪采用极坐标法进行测设，控制网桩位的选点应通视条件良好、安全、易保护的地方，桩位必须用混凝土保护，并用油漆作好标记。
测量完后报监理，建设单位确认后加以妥善保护。
定位桩的精度符合《工程测量规范》要求。
测量工作程序
测屋工作程序1建立工程测量控制网1业主交接桩点后，项目上测量人员需对桩点保护，并保存好桩点资料及交接单。
需进行加密控制的应仔细勘察地形选点，选用视野良好地方牢固, 施工中不易被破坏地点为加密点。
2控制点复核首前项目上测量人员对控制点进行复核。
然后由分公司组织对控制点进行二次复核。
无误后，双方签字确认。
项目部编辑复核成果报送监理单位。
经监理签字方可使用。
3施工前，应制定控制点复测周期。
施工期间控制点如遇到较大的荷载或周围大量积水浸泡后。
应立即进行控制网复测。
根据，日期、方法、观测路线三个规定。
4测设复核标准和精度误差要求要统一。
5复测控制点时，应切入相邻标段控制点进行联测。
▲ ! 2图纸审核1项目部接到图纸后，应立即会同分公司人员对图纸进行审核。
审核后，双方签字确认。
项目部将问题报送设计单位。
2对桥梁中心线定位及线形相关曲线要素审核。
3对分跨中心线里程的审核。
4对桥梁中心线与分跨中心线交点坐标及方位角的审核。
5对桥梁设计中线与桥梁结构中线偏位参数的审核。
6对桥梁中心线设计高程及两侧坡度、超高的审核。
7对自桥面以下--桥面铺装层、梁顶、梁底、垫石顶、墩柱顶、墩柱底、承台顶、承台底、垫层顶、灌注桩顶、灌注桩底、桥台处各部位设计高程的审核。
8对桥梁各细部构造尺寸及预埋位置的审核。
9对桥梁外加工预制构件图纸尺寸的审核。
10对相关道路图纸的审核3编写测量方案3.1工程概况3.2编制依据3.3测量质量目标及保证措施3.4测量复核程序3.6测量人员组成结构3.7测量仪器设备名称及效验日期3.8施工中各部位测量控制3.9测量人员安全措施▲! 4图纸测量放样数据计算与复核4.1图纸审核后，分公司和项目部测量人员分别对图纸重要部位样数据进行计算。
计算结果后，共同复核。
无误双方签字项目部将结果报送监理，经签字方可用于施工放样。
4.2计算数据应采用计算机程序与手工验算相结合。
4.3数据成果表格中内容应活晰、明确不漏项。
4.4数据成果应在输入计算机CAEB件中形成图形复核。
工程测量之普通水准测量的观测程序水准路线的布设形式
根据测量误差和精度要求，对测量结果进行评价，确 保满足工程要求
反馈调整
根据测量结果和评价，对观测程序、水准路线等进行 调整优化，提高测量精度和效率。
感谢您的观看
THANKS
3
观测程序ቤተ መጻሕፍቲ ባይዱ
每个观测点进行往返测量，取平均值作为最终结 果
水准路线布设与优化
水准路线布设原则
尽量选择地势平坦、视野开阔的路线，避开高层建筑、高压 线等障碍物
水准路线优化
根据实际情况，对部分路段进行优化调整，确保测量精度和 效率
测量结果评价与反馈
数据处理
对观测数据进行整理、计算和分析，得出各观测点的 最终高程值
水准路线。
已知点的分布
03
充分利用已知高程点，合理规划水准路线，以减少测量工作量
和成本。
水准路线的优化设计
优化路线长度
在满足精度要求的前提下，尽量 选择长度较短的水准路线，以减 少测量时间和成本。
合理安排测站
根据地形起伏和已知点分布情况 ，合理安排测站，以提高测量效 率和精度。
考虑交通和安全因
素
在选择水准路线时，应充分考虑 交通和安全因素，以确保测量工 作的顺利进行。
02
普通水准测量的观测程序
测量前的准备工作
确定测量范围和测量点
根据工程需求和地形情况，确定需要测量的范 围和测量点的位置。
准备测量工具和设备
根据测量需求，准备合适的水准仪、水准尺、 尺垫等测量工具，确保设备完好、精度可靠。
熟悉测量规范和要求
了解相关测量规范和标准，明确测量精度和误差要求。
测量过程中的操作流程
特点
普通水准测量具有精度高、可靠性好 、适用范围广等优点，是工程测量中 常用的方法之一。
工程测量方案范文
工程测量方案范文一、引言工程测量是在建筑、路桥、航空航天、地质勘探等领域中起着重要作用的一种测量活动。
它是对自然界物体空间位置和形状的测定，是对地面、地下和各种建筑物、构筑物的测量，是为设计、施工、监理和验收提供准确的测量数据。
工程测量具有高精度、大范围、复杂环境等特点，因此在进行工程测量时需制定合理的测量方案，以确保测量数据的准确性和可靠性。
本文将针对工程测量的特点和常见的测量任务，制定一套完整的工程测量方案，并对测量过程中的质量控制、安全防护等措施进行详细说明，以此为实际工程测量提供指导和参考。
二、测量任务1. 地形测量：用于绘制地形图，为设计施工提供基础数据。
2. 建筑测量：进行建筑物的平面和立面测量，确定建筑物的位置、形状和尺寸。
3. 道路测量：对道路的纵断面、横断面进行测量，确定道路的坡度、弧度等参数。
4. 桥梁测量：对桥梁的结构进行测量，确定桥梁的位置、跨度、高度等参数。
5. 隧道测量：进行隧道的断面测量，确定隧道的位置、形状和尺寸。
6. 基础测量：对建筑物、桥梁、隧道的基础进行测量，确定基础的位置、形状和尺寸。
7. 坐标测量：确定建筑物、桥梁、隧道等物体的空间坐标。
8. 室内测量：对室内空间的平面和立面进行测量，确定空间的位置、形状和尺寸。
9. 水文测量：对水体的水位、流速、水深等参数进行测量。
10. 工程变形监测：对建筑物、桥梁、隧道等进行变形监测，确保工程的安全性和稳定性。
三、测量方案1. 测量前的准备工作1.1 制定测量方案：根据测量任务和要求，确定测量方法、仪器设备、测量精度等。
1.2 确定控制点：在测量区域内布设控制点，以提供测量基准。
1.3 了解测量环境：对测量区域的地形、地貌、建筑物、交通状况进行调查，了解测量环境的特点。
1.4 编制测量作业程序：对测量任务进行详细分解，制定测量作业程序，确定各个测量任务的具体要求和流程。
1.5 质量控制和安全防护：制定质量控制和安全防护方案，确保测量作业的顺利进行和人员的安全。
工程测量程序
工程测量工作是工程建设的重要环节，是技术管理工作的重要组成部分。
它既是工程建设施工阶段的重要技术基础工作，又为施工和运营安全提供必要的资料和技术依据。
为了加强在公司范围所属项目、工程公司工程测量管理，搞好工程测量，提高工程测量水平，保证工程质量，加快施工进度，提高经济效益，使工程测量规范化、制度化，防止测量事故发生，更好地为施工生产服务，在测量成果交接、复测、施工过程检查等各个工程测量管理环节上特制定如下制度：一、测量成果的交接公司所属项目、工程公司测量成果包括测量原始记录资料，各种内业成果，测量技术交底，测量桩橛，点之记录和各种精度分析、评定资料等。
要做好交接工作。
1、设计单位测量成果交接及交接方式当项目部工程部收到设计单位的设计文件后，必须在开工前办理测绘资料的移交手续，并会同设计单位、监理单位一起到现场点交测量桩橛，办理相应的手续。
由公司精测队组织项目部测量队立即进行全线的复测，复测时要收集合同文件、工程设计文件、业主以及监理文件中有关测量专业的技术要求和规定，一般情况下以设计单位交给的控制资料同精度进行复测。
复测应遵循《工程测量规范》、《公路勘测规程》以及《铁路勘测规程》等标准规范。
复测过程中，完成测量桩橛的点交和补齐工作。
复测完成后由公司精测队向项目测量队办理交接手续。
2、内部控制测量的交接及交接方式当完成复测工作，控制测量的精度满足设计文件及测量规范的情况下，有必要时由公司精测队牵头，组织项目测量队尽快完成导线点、水准点的加密工作，加密导线成果测量精度应与复测精度相一致，并由精测队向项目测量队办理控制测量移交手续，且精测队应备存一份内部控制测量成果资料，项目测量队在接到控制测量成果后，应该核实资料内容、平差计算情况以及现场桩橛的实际情况，确认无误后由项目测量队把控制测量成果交给各施工队并签认，由各施工队负责保护好所管辖的控制桩橛，测量标志等，项目测量队定期检查控制桩位是否发生错位移动。
工程测量流程
工程测量流程工程测量是指在建筑工程、交通工程、水利工程等领域中，通过测量手段获取各种地理信息和工程数据的过程。
工程测量流程是指在进行工程测量时所需遵循的一系列步骤和方法。
下面将详细介绍工程测量的流程。
首先，进行前期准备工作。
在进行实际测量之前，需要进行充分的前期准备工作。
这包括对测量对象的认真研究和分析，确定测量的目的和要求，选择合适的测量方法和仪器设备，以及对测量现场进行勘察和布点等工作。
只有做好了充分的准备工作，才能保证后续的测量工作顺利进行。
其次，进行实地测量。
实地测量是工程测量的核心环节，也是最为重要的一步。
在实地测量中，需要根据前期准备工作确定的测量方法和仪器设备，对测量对象进行精确的测量和记录。
在进行实地测量时，需要严格按照测量要求和程序进行操作，保证测量数据的准确性和可靠性。
接下来，进行数据处理和分析。
在完成实地测量后，需要对所获得的测量数据进行处理和分析。
这包括对测量数据进行整理和计算，对数据进行质量检查和校核，以及对数据进行分析和综合。
只有经过严格的数据处理和分析，才能得出准确的测量结果。
然后，编制测量成果图。
在完成数据处理和分析后，需要根据测量成果编制相应的测量成果图。
测量成果图是工程测量的重要成果之一，它直观地反映了测量结果和测量对象的空间信息。
编制测量成果图需要遵循相关的规范和标准，确保图件的准确性和可读性。
最后，进行成果报告和归档。
在完成测量成果图的编制后，需要对测量成果进行总结和归档。
这包括编制测量成果报告，对测量过程和结果进行详细的描述和解释，以及将测量数据和成果进行归档保存。
成果报告和归档是工程测量的最后一步，也是对整个测量工作的总结和回顾。
综上所述，工程测量流程包括前期准备、实地测量、数据处理和分析、编制测量成果图、成果报告和归档等步骤。
只有严格按照这些步骤进行工作，才能保证工程测量工作的准确性和可靠性。
工程测量是工程建设中不可或缺的一部分，只有做好了工程测量工作，才能保证工程建设的质量和安全。
测量工作的基本程序
测量工作的基本程序测量工作是指通过使用测量仪器和技术，对物体、空间或现象进行精确的测量和记录的过程。
它在许多领域中都有广泛的应用，如建筑工程、土木工程、地理测量、环境监测等。
本文将介绍测量工作的基本程序，包括测量目标的确定、测量仪器的选择和校准、测量数据的采集和处理以及测量结果的分析与应用。
第一步，确定测量目标。
在进行测量工作之前，我们首先要确定需要测量的目标。
这可能是一个物体的尺寸、一个空间的形状或者一个现象的特征。
确定测量目标的重要性在于明确测量的目的和范围，从而为后续的测量工作提供指导和依据。
第二步，选择和校准测量仪器。
根据测量目标的不同，我们需要选择适合的测量仪器。
例如，测量一个物体的长度可以使用尺子或卷尺，测量一个建筑物的高度可以使用测高仪。
在选择测量仪器时，我们需要考虑其精度、准确度和适用范围等因素。
同时，为了确保测量结果的准确性，我们还需要对测量仪器进行校准，以消除仪器本身的误差。
第三步，采集和处理测量数据。
在进行测量时，我们需要使用测量仪器对目标进行测量，得到一系列的测量数据。
这些数据可能是数字、图像或者其他形式的记录。
在采集测量数据时，我们需要注意遵循测量仪器的使用说明，保证测量的准确性和可重复性。
同时，我们还需要对采集到的数据进行处理，如去除异常值、进行数据平滑等，以提高数据的可靠性和可用性。
第四步，分析和应用测量结果。
在完成测量工作后，我们需要对测量结果进行分析和应用。
在分析测量结果时，我们可以使用统计方法、图表分析等手段，来揭示测量数据中的规律和趋势。
同时，我们还可以将测量结果应用于实际问题中，如用于工程设计、质量控制、环境监测等。
在应用测量结果时，我们需要注意结果的可靠性和适用性，以确保其对实际问题的解决具有指导意义和实际效果。
测量工作的基本程序包括确定测量目标、选择和校准测量仪器、采集和处理测量数据以及分析和应用测量结果。
这些步骤相互关联、相互依赖，共同构成了一个完整的测量工作流程。
测量工程师规范要求中的标准操作程序(SOP)
测量工程师规范要求中的标准操作程序（SOP）I. 引言测量工程师在工作中需要进行各种测量和测试，以确保产品或工程的质量和准确性。
在这个过程中，标准操作程序（SOP）是不可或缺的，它为测量工程师提供了一套明确的指导原则和步骤，以确保测量的准确性和一致性。
本文将介绍测量工程师规范要求中的标准操作程序，包括其定义、编制过程以及应用中的注意事项。
II. 标准操作程序的定义标准操作程序（SOP）是一套明确规定测量工程师在特定测量或测试任务中应按照何种步骤进行操作的文件。
它包含了测量的方法、设备使用、数据采集和分析等方面的详细说明。
标准操作程序的编制旨在确保测量工程师能够按照统一的准则进行测量，从而获得可靠和可重复的结果。
III. 标准操作程序的编制步骤A. 确定测量目的和要求在编制标准操作程序之前，首先需要明确测量的目的和要求。
这包括了所测量的对象、精度要求、测量范围等方面的定义。
只有在明确了这些信息之后，才能设计出适合的测量方法和步骤。
B. 制定测量步骤和规程根据测量目的和要求，制定具体的测量步骤和规程。
这些步骤应该是详细而清晰的，包括了测量前的准备工作、测量过程中的操作要点以及数据记录和处理等内容。
每个步骤都应该简明扼要地描述，避免歧义和模糊性。
C. 验证和修订编制好标准操作程序后，需要进行验证和修订。
验证的目的是确保所编制的标准操作程序能够实现预期的测量结果，并且操作步骤是可行和有效的。
根据验证结果，对标准操作程序进行必要的修订和改进，以确保其准确性和可行性。
IV. 标准操作程序的应用注意事项A. 培训和培训记录为了能够正确执行标准操作程序，测量工程师需要接受相关的培训。
培训内容应包括对标准操作程序的详细介绍以及操作步骤的演示和实践。
同时，需要保留培训记录，以供后续参考和审核。
B. 审核和更新标准操作程序应定期进行审核和更新，以确保其与最新的测量要求和技术规范保持一致。
任何变更都应该经过严格的审核和批准，并及时通知相关的测量工程师。
工程施工测量规程
工程施工测量规程第一章总则第一条为了规范工程施工过程中的测量工作，保证施工质量，提高施工效率，制定本规程。
第二条本规程适用于建筑工程、市政工程、水利工程等领域的工程测量工作。
第三条施工单位应当严格执行本规程，保证施工测量的准确性和可靠性。
第四条测量工作应当由具备相应资质的测绘人员进行，测量仪器设备应当经过检定合格。
第五条施工单位应当建立健全测量管理体系，明确测量责任和工作程序。
第六条测量工作应当与设计、施工各功能部门紧密配合，确保施工进度和质量。
第七条施工单位应当建立健全测量记录档案，保证施工信息的完整和准确。
第八条测量工作的成果应当及时上报，确保施工监理部门和相关部门能够及时了解测量情况。
第九条施工测量过程中应当遵守相关法律法规，保护环境，确保工程安全。
第十条对于违反本规程的行为，将依法追究责任。
第二章测量准备工作第十一条施工单位应当在施工前组织编制测量方案，包括测量方法、测量仪器设备及材料的准备等内容。
第十二条施工单位应当在施工前对测量仪器设备进行检验和校准，确保其符合测量要求。
第十三条施工单位应当对测量点进行规划和布设，确保能够满足工程测量的需要。
第十四条施工单位应当为测量人员提供必要的保障措施，确保他们的安全和健康。
第十五条施工单位应当提前与设计、施工各部门沟通，明确测量工作的要求和目标。
第十六条施工单位应当确保测量人员具备良好的职业道德和专业素质，熟练掌握测量技术。
第十七条施工单位应当及时为测量人员提供培训和技术支持，提高其工作能力和水平。
第十八条施工单位应当建立健全测量工作的监督和评估机制，及时发现和解决问题。
第三章测量执行工作第十九条施工单位应当按照测量方案组织实施测量工作，确保测量的准确性和有效性。
第二十条施工单位应当对测量结果进行及时记录和整理，保证测量数据的完整性和准确性。
第二十一条施工单位应当对测量数据进行分析和评估，及时发现和纠正错误。
第二十二条施工单位应当及时向设计、施工各部门报告测量结果，确保信息的畅通和及时性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核工业南京建设集团有限公司田湾核电项目部TIANW AN NUCLEAR POWER PREPARATORY OFFICE，NUCLEAR INDUSTRY NANJING CONSTRUCTION GROUPCO.,LTD工程名称：Project name:连云港田湾核电厂5、6号机组BOP段00等子项建安工程文件名称：Document name:工程测量工作程序文件类别Doc. Type技术文件Tech. Document文件编号CodeTHNJ/BOPZ-GZ/CX-03A 王进孔军周宇峰首次发布版次Rev. 日期Date状态State编制/修改Dra./Nod审核Reviewed批准Approved修改说明Mod .Ref编号程序会签序号部门签字/日期签字/日期签字/日期1 □工程部2 □安全部3 □计划合同部4 □综合办公室5 □质保部6 □质检部7 □技术部8 □CNPE9 □BSEM修改审批修改码编制审核批准修订发布日期文件变更记录表序号修改内容涉及页码版次变更修改日期修改人目录1．目的 (5)2．适用范围 (5)3．引用文件 (5)4．定义及缩略语 (5)5．职责 (5)5.1工程技术部 (5)5.2测量班组 (6)5.3测量负责人 (6)5.4其他各部门和施工班组 (7)6．测量施工 (7)6.1施工准备 (7)6.2控制测量 (8)6.3施工放样 (9)6.4质量保证措施 (11)6.5资料管理 (11)6.7安全保证措施 (12)7 .测量工作流程图 (12)8 .附件 (13)1．目的本程序旨在明确规范连云港田湾核电厂5、6号机组BOP标段00等子项建安工程工程现场测量工作的管理，在施工现场通过测量技术规范指导施工，同时对施工质量进行控制，以确保工程符合技术、质量安全和进度要求。
2．适用范围适用于田湾5、6号机组BOP标段00等子项建安工程工程。
3．引用文件中国核电工程有限公司提供的施工图纸、技术规格书、有关技术文件等《核电厂工程测量技术规范》(GB50633-2010)《工程测量规范》(GB50026-2007)《5、6号机组测量接口管理程序》（CNPE-0603-PSB-288）《建筑变形测量规范》（JGJ8-2007）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《国家三四等水准测量规范》（GBT12898-2009）4．定义及缩略语初级网:在工程项目建设勘察阶段在厂区范围及周边布设的测量控制网。
次级网:在电厂主要厂房周围布设的、用于主要厂房施工测量控制的测量控制网。
施工测量:为田湾核电站 5、6号机组建造阶段服务的全部测量工作。
CNPE:指中国核电工程有限公司田湾核电扩建工程项目部（现场）。
BSEM:指北京四达贝克斯工程监理有限公司田核监理部。
项目部:指核工业南京建设集团有限公司田湾核电项目部。
变形监测对建(构)筑物及其地基、建筑基坑或一定范围内的岩体及土体的位移、沉降、倾斜、挠度、裂缝和相关影响因素(如地下水、温度、应力应变等)进行监测，并提供变形分析预报的过程。
5．职责5.1工程技术部5.1.1工程技术部负责本程序编制修改和解释。
由项目工程师审核,项目经理批准实施,报BSEM抄送CNPE项目部，经审批后执行。
部门测量人员负责本程序的实施。
5.1.2配备在资质、数量上能满足其承担工程所需要的测量技术人员。
投入人员：岗位数量名单测量负责人 1 刘辉测量员 2 程智、王进辅助人员 2 夏心林、方永站5.1.3配备在精度、数量上能满足其承担工程所需的合格测量仪器设备。
投入主要设备：仪器型号出厂编号有效期全站型电子仪GTS-332N 5A2132 2016.11.2～2017.11.2 水准仪NAL124 T246818 2016.11.2～2017.11.15.1.4 定期送检测量仪器，确保所使用的测量仪器在检定有效期内。
5.2测量班组5.2.1 在首级网或次级网基础上加密控制网或引测控制点，定期对这些控制（网）点进行复测检查，并形成记录。
5.2.2根据工程进度的要求，向施工人员随时提供中线方向和标高位置；在AB库的施工中进行变形监测。
5.2.4完成涉及工程量计算的土方开挖，开挖前和开挖后的测量。
5.2.5对现场测量过程中形成的测量资料进行整理，及时编制合格的测量报告，并根据职责划分送项目部，由项目部审核后报 BSEM 或 CNPE 项目部审批5.2.6完成项目部委托的其它零星测量工作。
5.2.7接受项目部及 CNPE、BSEM 的检查，并为检查提供一切可以提供的手段，包括人员、设备等。
5.3 测量负责人5.3.1熟读图纸并了解施工组织计划，将施工中随时下发的有关变更的图纸发到有关测量员手中。
5.3.2对项目部测量人员进行合理分工和日常测量组织工作（特别是各项检查前的准备工作）5.3.3负责组织测量人员向内业人员提供外业数据。
特别有实际与设计不符合的问题，要及时向总工汇报。
5.3.4负责人做好测量人员的安全教育工作，对测量人员及测量仪器的安全负责，并组织测量人员对仪器进行定期检测及派送维修。
5.3.5对每个测量人员的工作都要复合检查，防止返工现象。
5.3.6归口管理测量工作，负责与CNPE及BSEM接口，对5、6号机组BOP标段00等子项建安工程施工测量工作负责。
5.3.7 负责对测量管理班组的测量工作进行监督。
5.3.8若控制网成果须更新，负责将更新成果书面发送BSEM抄送CNPE。
5.3.9 现场的测量工作，应提前通知CNPE及BSEM项目部进行见证或检查；并对 BSEM、CNPE 的检查提供方便和协助。
5.4、质量过程控制1、测量人员要按照施工进度和测量方案要求，安排现场测量放线工作，作好施工测量日志。
2、现场使用的测量仪器设备应根据《测量仪器使用管理办法》的规定进行检校维护、保养并作好记录，发现问题后立即将仪器设备送检。
3、本工程的测量放线工作必须符合要求。
4、测量放线作业过程中，要严格执行“三检制”自检：作业人员在每次测量放线完成后立即进行自检，自检中发现不合格项立即进行改正，直到全部合格，并填好自检记录。
互检：由施工负责人或质量检查员组织进行质量检查，发现不合格项立即改正至合格。
交接检：由施工负责人或质量检查员组织进行，上道工序合格后移交给下道工序，交接双方在交接记录上签字，并注明日期。
5.5其他各部门和施工班组负责职责范围内的工作，并协助测量班组做好测量工作。
6．测量施工6.1施工准备6.1.1 在开工前上报工程测量工作程序，待审批后在进行后续施工。
6.1.2 开工前将人员资质及仪器检定证书报监理公司备案。
6.1.3 测量仪器在检定合格有效期内方可使用。
6.1.4 对施工区的现有控制测量资料进行收集、整理，发现问题要及时反馈给BSEM 和CNPE。
6.1.5 对CNPE提供的控制点前应进行检查，确认无误后方可使用。
检查应形成记录以备查。
当发现控制点有误时，项目部应及时通知监理公司、CNPE项目部。
6.2控制测量6.2.1 控制网的布设控制点所选点位之间应通视良好，确保两点通视，以便控制点的定向和检查。
控制点应免受施工干扰和影响，便于长期保存、加密、扩展和寻找，并加设栏杆保护。
水准点的布设可随着平面控制点，点位选定后应及时埋设，采用C20混凝土浇筑且内嵌Φ20钢筋，钢筋头上划十字丝作为点位标志。
6.2.2 控制网的测设⑴平面控制在次级网点的基础上进行加密布设，根据《工程测量规范》3.3.8，相关技术要求要符合（表1）和（表2）（表1）水平角方向观测法的技术要求等级仪器精等级光学测微器两次重合读数之差（″）半测回归零差（″）一测回内2C互差（″）同一方向值各测回较差（”）一级2″级仪器—12 18 12（表2）测距的主要技术要求平面控制网等级仪器精度等级每边测回读数一测回读数较差（mm）单程各测回较差（mm）往返测距较差（mm）往反一级10mm级仪器 2 —≤10 ≤15 —⑵高程控制：以次级网基础加密建立，根据《工程测量规范》4.3.2：电磁波测距三角高程测量，在平面控制网的基础上布设三角高程网，相关技术要求应符合（表3）、（表4）（表3）电磁波测距三角高程测量的主要技术要求等级每千米高差全中误差（mm）路线长度（km）观测方式对向观测高程较差（mm）附合或环形闭合差四等10 ≤1 对向观测40√D 20√∑D注：1.D为测距边长2.起讫点的精度等级，四等起不低于三等水准的高程点，五等起讫不低于四等水准的高程点。
3.路线长度不应超过相应等级的水准路线的长度限值（表4）电磁波测距三角高程观测的主要技术要求等级垂直角观测边长测量仪器精度等级测回数指标差较差（″）测回较差（″）仪器等级精度观测次数四等2″级仪器 3 ≤7″≤7″10mm级仪器往返各一次6.2.3 控制网的计算控制网坐标、高程的计算采用平差易软件计算，平差软件计算后最后结果取位到1mm，平差的结果提供点的坐标、高程、点位精度、观测值改正数和观测值的平差值。
6.3 施工放样认真熟悉图纸，了解设计意图，了解现场测量坐标与基坑开挖的关系，水准点的位置和高程，根据设计图纸计算出图纸设计高程，及时校对建筑物的平面、剖面的尺寸。
要深入现场，了解场地环境，按管线平面图找出管道在地面上的位置，检查设计阶段测设的各种定位标志是否齐全，能否满足施工放线的需要。
如果点位太少或被毁，应了解场区控制点分布情况，进行补测。
6.3.1施工放线（1）根据工程公司提供的测量控制点，首先布设符合现场实际的平面控制网。
然后测设建筑物位置，进行建筑物定位测量。
测设建筑物轴线的目的是起到检核的作用，最后再根据设计图纸上的坐标或依据图纸计算的坐标来测设管线的位置和标高。
管线起点、终点、转折点坐标计算依据是设计单位提供的施工平面图。
方法是根据设计图平面的关系计算出所有需要放样点的坐标数据。
得到数据后，必须加强检查工作，经第二个人进行百分之一百的检查，确认无误后才能到现场测设。
需要注意的是：为了便于测量，对于管线较大的管线要从起点开始，标有里程桩。
起点桩为0+000（+号前面的数值表示公里数，+号后面数值为米数），以后每100m钉一桩，编号分别为0+10，0+200。
如果百米桩之间有重要地物（如穿越道路或地形变化较大处），应增加标桩，称为加桩。
加桩的编号按该桩所在位置表示，如1+140表示该桩距起点1140m。
根据设计图纸计算出各桩位的中心点坐标，经监理审核后进行现场施工放样。
（2）现场放样：放样前，需要先将仪器放置到室外半小时左右，使其与大气温度相一致后，将仪器假设在控制点上，设置测站后，后视另一控制点定向，反测控制点坐标，误差在允许范围内时，定向成功，然后将桩位坐标输入到全站仪中，便可进行测量放样工作。
