SolidWorks Simulation静应力分析案例
支承架的静应力分析
支承架的静应力分析
班级学号
1引言
SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，SolidWorks公司于两年间成为CAD/CAM产业中获利最高的公司。
本次同样也采用SolidWorks中的Stimulation对简单支承架的静应力分析。
2 工程参数
支承架材料为合金铝，底座固定于地面上，上部分通过螺栓与机器连接，每个螺栓承受的力为500N。
3分析过程
1.首先，根据实际的实物模型尺寸在SolidWorks中建立三维模型，其中地脚螺栓孔对形
变影响不大可以省略。
如图1。
图 1
2.点击材料选择铝合金材料，效果如图2。
图 2
3.点击夹具顾问，由于地面与底座通过地脚螺栓固定，可以认为底座直接固定于地面
上，故选择固定几何体，然后选择底座下底面将其固定。
效果如图3。
图 3
4.点击外部载荷顾问，选择力，然后选择螺栓下部分孔，输入500N,从而给支撑架加
载，效果如图4。
图 4
5.点击网格，选择质量高，效果如图5。
图 5
6.最后点击运行此算例，结果如图6,7,8。
图 6 应力云图
图 7 位移云图
图 8 应变云图。
solidworks simulation案例
SolidWorks Simulation案例分析：汽车车架强度分析背景汽车车架是汽车的重要组成部分之一，负责承载车辆的重量和提供车辆的刚度。
在设计和制造汽车车架时，确保其强度和刚度是至关重要的。
使用SolidWorks Simulation软件可以对汽车车架进行强度分析，以评估其在不同工况下的性能。
案例描述在这个案例中，我们将对一款小型轿车的车架进行强度分析。
该车架的设计已经完成，但需要确保其在日常使用中不会发生应力过大导致失效的情况。
我们将使用SolidWorks Simulation软件对车架进行静态荷载分析和模态分析，以评估其在施加荷载和固有频率方面的性能。
案例过程步骤1：建立CAD模型首先，我们需要在SolidWorks中建立车架的CAD模型。
根据设计图纸和车架的几何尺寸，使用SolidWorks的建模工具创建车架的三维模型。
确保在建模过程中准确地捕捉车架的几何形状和结构。
创建好车架的CAD模型后，将其保存为SolidWorks文件格式。
步骤2：设置材料属性在进行强度分析之前，我们需要为车架指定材料属性。
根据车架的实际材料，选择合适的材料并输入其材料属性。
这些属性包括弹性模量、泊松比和密度等。
在此示例中，我们选择了高强度钢作为车架的材料，并使用已知的材料属性进行设置。
步骤3：应用边界条件和载荷下一步是在CAD模型中应用边界条件和载荷。
边界条件是指模型中的约束条件，即固定部分，以限制其运动自由度。
对于车架，通常有某些部分被固定在同一位置，以模拟车轮连接点和底盘连接点。
通过在合适的表面上应用固定边界条件，我们可以模拟车架的真实运行状态。
载荷是模拟车辆受到的外部力或压力，它们对车架施加负荷。
对于这个案例，我们将以不同方向的静态荷载施加在车架上，以模拟车辆不同工况下的负荷。
步骤4：进行强度分析一旦设置了边界条件和载荷，我们就可以开始进行强度分析了。
使用SolidWorks Simulation的静态模块，我们可以输入材料属性、边界条件和载荷，并运行分析。
Solidworks应力分析实例.wps
基于Solidworks 软件的应力分析Solidworks 中有限元分析插件CosMos/Works 分析零件的静力学性能，得出载荷分布情况，定性的分析极限载荷（这里指的是最大扭矩）下的应力，应变分布及其安全性能。
其分析流程如下：1、建立一个简化的分析模型；2、指定材料、元素和截面；3、加约束和载荷；4、设定网格；5、执行分析；6、结果显示；7、生成研究报告。
分析对象电机轴及啮合处的变速器输入轴，离合器花键轴及啮合处的离合器从动盘，电机轴和离合器花键轴之间的联接螺栓（M12x40，10.9级）。
材料目前公司所用的变速器输入轴材料为20CrMnTi ，考虑其受力情况，材料不一致，其强度就会不一样，容易导致强度差的失效，因此根据目前情况，电机轴和离合器花键轴均选用20CrMnTi 。
20CrMnTi 用于制作渗碳零件，渗碳淬火后有良好的耐磨性和抗弯强度，有较高的低温冲击韧性，切削加工性能良好，承受高速、中载或重载以及冲击和摩擦的主要零件。
对于截面为15的样件，经过第一次淬火880℃，第二次淬火870℃，油冷；在经过回火200℃，水冷和空冷。
得到的力学性能：抗拉强度MPa b 1080=σ，屈服强度MPa s 835=σ，伸长率（式样的标距等于5倍直径时的伸长率）%105=δ，断面收缩率%45=ψ，冲击韧度2/55cm J A kU =，硬度217HB 。
对于截面尺寸小于等于100的样件，经过调质处理，力学性能：抗拉强度MPa b 615=σ，屈服强度MPa s 395=σ，伸长率%175=δ，断面收缩率%45=ψ，冲击韧度2/47cm J A kU =。
本分析还要使用到的参数：泊松比25.0=μ，抗剪模量G=7.938GPa ，弹性模量E=207GPa ，密度23/108.7m N ⨯=ρ。
螺栓联接受力分析螺纹联接根据载荷性质不同，其失效形式也不同。
受静载荷螺栓的失效形式多为螺纹部分的塑性变形或螺栓被拉断；受变向载荷螺栓的失效形式多为螺栓的疲劳断裂；对于受横向载荷的绞制孔用螺栓联接，其失效形式主要为螺栓杆被剪断，螺栓杆或连接孔接触面被挤压破坏。

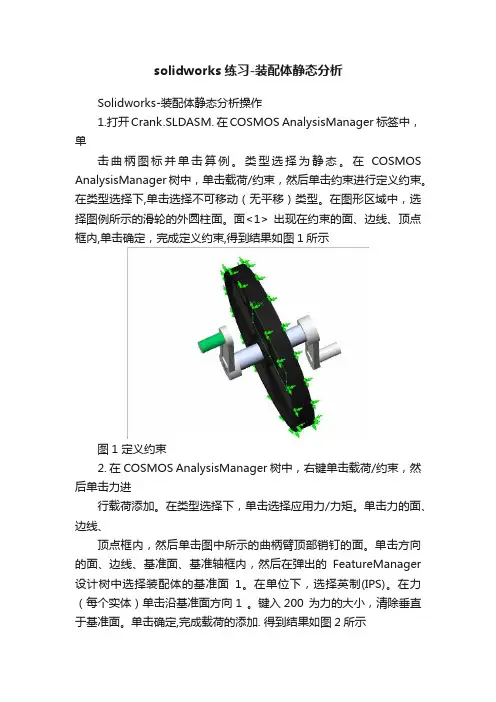

solidworks练习-装配体静态分析
