供水泵智能控制器
水泵智能控制器的原理是
水泵智能控制器的原理是
水泵智能控制器的原理是通过传感器和控制器的联动，实时监测和控制水泵的工作状态和运行参数，从而实现智能化的控制和管理。
具体原理如下：
1. 传感器检测功能：智能控制器通过安装在水泵和水源处的传感器，实时监测水泵的压力、液位、温度等参数，以及水源的流量和水质情况。
2. 数据采集与处理：传感器采集到的参数数据通过控制器进行数据处理和分析，形成实时的工作状态和运行参数。
3. 控制策略制定：根据预设的控制策略和设备的工作要求，智能控制器对水泵的启停、转速调节、运行模式等进行控制。
4. 控制信号输出：智能控制器将控制信号输出给水泵的驱动设备（如变频器），实现对水泵工作状态的调控。
5. 远程监控与管理：智能控制器还可以接入互联网，通过远程监测和管理软件实现对水泵的远程控制、运行状态的远程查看、报警通知等功能。
通过这样的原理，水泵智能控制器能够实现对水泵的智能化控制和管理，提高水泵的工作效率和可靠性，节约能源和维护成本，并能及时发现并预防一些故障和
异常情况，提高水泵的安全性和使用寿命。
KQ1000水泵智能控制器
KQ1000 A/B型智能控制器使用说明南京科蓝水务工程设备有限公司2014年一、产品概述KQ1000型智能控制器（简称控制器）主要针对潜水泵的使用工况的特殊性，结合潜水泵内部安装的检测元件（油水探头、浮子开关、热敏开关以及PT100），对潜水泵进行综合保护。
主要原理将泵内的检测元件作为取样信号，经控制器对取样信号进行过滤放大，输入到控制器中单片机系统，并和其程序中设定的参数进行比较计算，根据运算结果发出指令，控制执行元件及通过面板LED灯指示运行状态。
二、工作条件控制器在下列条件下正常工作：1、安装地点的海拔高度≤2000米。
2、环境温度<+40℃。
3、环境无爆炸危险的介质，无足以腐蚀金属和破坏绝缘的潮湿气体及尘埃，月平均最大湿度≤90%（25℃时）。
4、垂直安装斜度≤5度。
5、控制器工作电源为AC220V±10％三、操作面板说明控制器盘面设有四个操作按键，四个LED信号灯以及四位数码管显示屏1、四个操作按键：“菜单（AT）”键，“设置（SET）”键，“向上（△）”键，“向下(▽)”键；2、四个LED指示灯R1—油室内油水探头（下探头）报警或PT100报警温度，故障时(闪烁)；R2—电机上端盖探头（上探头）报警或PT100停机温度，故障时(常亮)；K3—电机绕组热敏开关或PTC热敏电阻（超热），故障时(常亮)；K4—电机接线腔渗漏（浮子或油水探头）或PTC热敏电阻，故障时（常亮）；3、故障声报警内含一报警蜂鸣器，在正常状态与报警时不蜂鸣，在故障时蜂鸣，蜂鸣时长由E01值决定，0：关闭蜂鸣器； 1～9998；蜂鸣器时长（秒） 9999：一直蜂鸣。
在报警蜂鸣中，按“设置”键能消除报警蜂鸣。
4、四位数码管显示屏：开机显示 8.8.8.8 R1 R2 K3 K4全亮，2秒后显示 1FFM /Load FF 表示程序功能位（10～99）；M表示机型（A：A型机；b: B型机）当A型机时，显示“1. XXX ~ 4. XXX”,不按按键60秒后轮换显示。

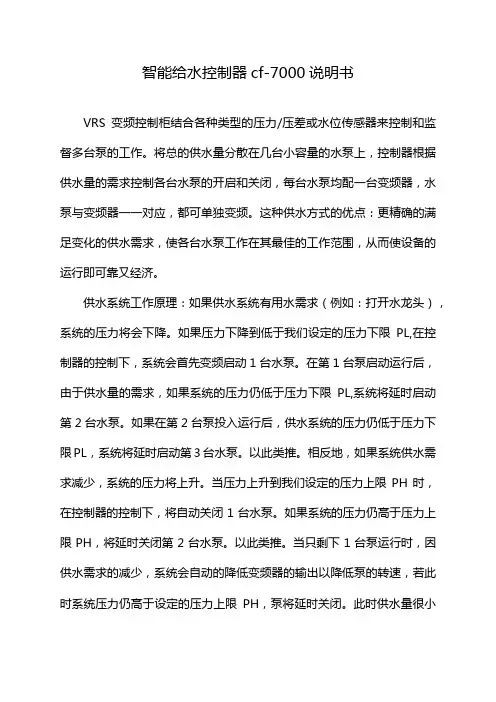

智能给水控制器cf-7000说明书
智能给水控制器cf-7000说明书VRS变频控制柜结合各种类型的压力/压差或水位传感器来控制和监督多台泵的工作。
将总的供水量分散在几台小容量的水泵上，控制器根据供水量的需求控制各台水泵的开启和关闭，每台水泵均配一台变频器，水泵与变频器一一对应，都可单独变频。
这种供水方式的优点：更精确的满足变化的供水需求，使各台水泵工作在其最佳的工作范围，从而使设备的运行即可靠又经济。
供水系统工作原理：如果供水系统有用水需求（例如：打开水龙头），系统的压力将会下降。
如果压力下降到低于我们设定的压力下限PL,在控制器的控制下，系统会首先变频启动1台水泵。
在第1台泵启动运行后，由于供水量的需求，如果系统的压力仍低于压力下限PL,系统将延时启动第2台水泵。
如果在第2台泵投入运行后，供水系统的压力仍低于压力下限PL，系统将延时启动第3台水泵。
以此类推。
相反地，如果系统供水需求减少，系统的压力将上升。
当压力上升到我们设定的压力上限PH时，在控制器的控制下，将自动关闭1台水泵。
如果系统的压力仍高于压力上限PH，将延时关闭第2台水泵。
以此类推。
当只剩下1台泵运行时，因供水需求的减少，系统会自动的降低变频器的输出以降低泵的转速，若此时系统压力仍高于设定的压力上限PH，泵将延时关闭。
此时供水量很小几乎为零，我们一般称为零流量，也就是说系统没有用水了，控制器会自动检测零流量，然后停机。
为了避免水泵的频繁启动，泵延时开启和关闭可以通过显示器在菜单中调节。
同时在系统增加水泵运行台数时，新增的水泵频率会从初始频率开始向上升高，已经运行的水泵会根据PID的作用频率下降，直到与新增水泵频率相等后，所有运行的水泵都同频率运行。
如系统目前有1台水泵在稳定运行，这时用户用水量增大，第一台水泵在运行到50Hz时仍不满足用水需求，延时一段时间后系统启动第二台泵，第二台水泵会按照系统最低频率开始运行且频率慢慢上升，第一台水泵会由于PID的作用频率慢慢下降当第一台水泵上升和第二台水泵下降过程中频率相同时，所有水泵同频运行，达到效率最高运行模式。
水泵智能保护控制器
• 三、主要技术指标
• ·堵转动作时间： ≤1.5秒 ·空载保护动作时间： ≤20秒 ·本机功率损耗：静态功率：3.5W，动态功 率：4.5W ·过流动作时间： 1秒→1分钟（反时限特性： 电流越大时间越短） ·液位控制方式：脉冲电极探头检测，讯号 控制距离≤1000米 ·压力控制方式：电接点压力表、常开常闭 型压力开关、浮球液位开关 ·防护等级：IP22
• 四、安装与使用
• 1、将控制器固定在墙壁上，打开接线盒， 按标签提示接好电源、水泵以及探头线。 注意探头线不能短路，不能挨着水池壁。 如用空载保护，则不能接下水池讯号线。 2、开机：连接好所有的线后，闭合空气 开关，再把控制器面板上的开关，拨至 “ON”，水泵即可开机。用户可以用面板上 的“ON/OFF”开关来开启水泵或关闭运行 的水泵，但此时请注意，控制器内带电， 请注意安全！
• ·工作电压：AC380V/50Hz ·匹配电机功率：0.37-15KW ·采用数码芯片控制，集上、下液位和压力控制于一体 ·具有自动、手动两种工作模式可供选择 ·具有缺相、过载、空载、超低压等保护功能 ·空载重启时间1～60分钟可调 ·具有故障记忆功能，5次故障原因可轻易查阅 ·具有交流数码信号检测功能，探头更耐用、抗干扰更强 ·人性化设计，安装便捷、操作简单、维修方便 ·国内首创防锈保护功能，能有效防止电机锈死
• 9、过/欠压保护：开机后，只要将讯号线端子台上方过/ 欠压保护开关拨到ON状态，开关下方有指示灯亮，即开 启了过欠压保护功能，电压保护范围为：380V±15%， 电网电压超过此范围即开始保护。5分钟后自动恢复。如 电压达不到要求，则继续保护。
10、防锈运行：防锈运行是指电机在一个周期内(每隔48 小时为一个周期)没有运行过的电机会瞬间运行转动1次(转 动时间约3～5秒)。设置：将控制器内的防锈运行开关拨 至ON，下方指示灯亮，表示已经开启防锈功能。 11、复位：水泵出现过载或缺相故障（过/欠压、空载保 护不属故障）时，必须先排除故障，再按复位键，水泵才 能恢复工作。
欣灵牌水泵智能控制器XLQ-SK10 18A010E4说明书
地址：浙江乐清经济开发区纬十九路号 Http：//www.-.c328Iin nC技术咨询：-- 出版日期：20年月40082367752001XLQ-SK1018A010E4系列水泵智能控制器非常感谢您使用欣灵牌水泵智能控制器，使用前请阅读使用手册！序言序 言XL Q-SK10系列水泵智能控制器外观精美、操作简便，指示内容简单明了，操作更加人性化无需任何参数设置，另外控制器还具有多种实用性功能：手/自动切换模式，能够灵活的应用与各种环境；可支持水位浮球触点信号、电接点压力表信号；高、中、底水位探头信号；在自动运行状态具有两用、一用一备、故障时自动换泵功能；可以适用各种“供水”“排水”深井泵、排污泵、管道泵、增压泵、多级泵等。
目 录水泵智能控制器目录一、系统概述 (1)二、型号说明 (1)三、技术参数 (1)四、使用环境 (1)五、产品外形尺寸、安装尺寸 (2)六、接线端子说明 (2)七、操作面板说明 (4)八、拨码开关KB1用途说明 (4)九、实用案例 (6)系列水泵智能控制器是本公司新型研发的“智能控制器”，本XLQ-SK10产品采用高新科技电子集成化设计，具有操作简单，指示直观、外形精美等优点。
使用本产品即可节省线材及外围元器件，安装简单快捷节省装配时间提高效率。
主要适用于消防控制设备、排污设备、喷淋控制设备水塔供水等多种恒压自动/手动供水控制箱配套使用。
一、系统概述二、型号说明XLQ SK10 2设计序号水泵智能控制器欣灵电气12表示：一控一；表示：一控二三、技术参数1AC220V.额定工作电压：2.3A/AC220V内部继电器输出负载电流：3.AC220V适配交流接触线圈电压：4.DC12V电接点压力表及液位探头控制电压类别：5.5W控制器额定功耗：＜6.外部传感器信号：电接点压力传感器、浮球传感器、四、使用环境110℃40℃.工作环境温度：-～2.工作环境为：无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所.相对湿度<%395-1-A无表示：标准型；表示：基础型，A水位控制排水型水泵智能控制器水泵智能控制器七、操作面板使用说明XLQ-SK102XLQ-SK1011、指示灯状态说明：1)、运行灯：绿色常亮表示水泵正在运行。
智能水泵控制器GYXF330-2LP-B产品手册
GYXF330-2LP-B 智能水泵控制器产品说明手册版本：V1.8警告！本装置只能由电气专业人士才允许安装，所有的电气安装和维修工作都必须由专业的工程师进行。
对于因不遵守本手册的说明所引起的故障，厂家将不承担相关责任。
警告！微电脑智能水泵控制器是不可以在现场进行维修的机器。
不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。
警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。
感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
注意！欲获取详细的技术信息，请与当地供应商或当地微电脑智能水泵控制器代理处联系。
目录一、系统简介----------------------------------------------------------------------------------31、概述-----------------------------------------------------------------------------------------32、产品特点-----------------------------------------------------------------------------------33、面板操作-----------------------------------------------------------------------------------34、外形尺寸-----------------------------------------------------------------------------------3二、接线端子说明---------------------------------------------------------------------------4三、系统参数描述---------------------------------------------------------------------------51、参数默认值对照表------------------------------------------------------------------------52、管理权限密码设置------------------------------------------------------------------------53、参数进入方法-----------------------------------------------------------------------------64、参数设置方法-----------------------------------------------------------------------------65、完整参数描述-----------------------------------------------------------------------------6四、有限责任--------------------------------------------------------------------------------- 9五、一次线路应用例------------------------------------------------------------------------10一、系统简介1、概述GYXF330-2LP-B型智能水泵控制器，是应市场需求推出的一款高性能设计的一款产品，主要用于排污泵、稳压泵、给水泵等控制。
丽锦机电智能水泵压力控制器说明
丽锦机电智能水泵压力控制器说明丽锦机电智能水泵压力控制器说明一、产品概述丽锦机电智能水泵压力控制器是一种用于自动控制水泵启停和调节供水压力的装置。
它采用先进的微电脑控制技术和传感器技术，能够实时监测水泵的运行状态和供水压力，并根据设定的参数自动调节水泵的启停和工作时间，以保证供水系统的稳定运行。
二、产品特点1. 高精度测量：丽锦机电智能水泵压力控制器采用高精度传感器，可以实时监测供水系统中的压力变化，并进行精确测量。
2. 自动调节：根据设定的参数，智能水泵压力控制器可以自动调节水泵的启停和工作时间，以满足不同需求下的供水要求。
3. 可靠稳定：该控制器具有良好的稳定性和可靠性，能够长时间稳定运行而不会出现故障。
4. 易于安装和操作：丽锦机电智能水泵压力控制器采用简单易懂的操作界面，并且具有简单的安装步骤，方便用户使用和维护。
三、产品功能1. 压力监测：智能水泵压力控制器能够实时监测供水系统中的压力变化，并将数据显示在控制面板上，方便用户了解供水系统的工作状态。
2. 压力调节：根据用户设定的参数，智能水泵压力控制器可以自动调节水泵的启停和工作时间，以保持供水系统中的稳定压力。
3. 过载保护：当供水系统中的压力超过设定范围时，智能水泵压力控制器会自动停止水泵运行，以避免过载和损坏设备。
4. 干运行保护：当供水系统中出现干运行情况时，智能水泵压力控制器会自动停止水泵运行，并发出警报提示用户检查并解决问题。
5. 欠压保护：当供水系统中的压力低于设定范围时，智能水泵压力控制器会自动启动水泵，并调节其工作时间以提高供水压力。
四、使用方法1. 安装：将丽锦机电智能水泵压力控制器安装在供水系统的控制箱中，并根据说明书进行正确的接线和连接。
2. 参数设置：通过控制面板上的按键，设置供水系统所需的参数，如启停压力、工作时间等。
3. 运行监测：启动供水系统后，智能水泵压力控制器会自动开始监测和调节供水压力，同时将实时数据显示在控制面板上。
智能水泵控制器的特点及功能介绍
ARDP智能水泵控制器
水泵控制器适用于城市供水系统中取水泵站、水厂加压泵站、中途加压泵站、小区加压泵站的远程监控及管理。
泵站管理人员在监控中心可远程监测现场设备的工作状态和运行参数；可远程控制供水设备的启停；可图像监视站内全景或重要工位。
特点
◆ 功能强大：可同时实现数据监测、逻辑控制和视频监控功能。
◆ 专业化设计：专为供水泵站监控研发，无需用户二次编程。
◆ 兼容性强：兼容各种类型变送器、仪表、水泵、阀门等设备。
◆ 维护方便：内部采用模块化设计，每台泵独立控制，便于维护；可远程
设置工作参数、升级设备程序。
◆ 接入灵活：可接入唐山平升公司配套的上位机系统，也可接入组态软件
或用户自行开发的监控软件。
功能
◆ 采集功能：采集取水点或蓄水池水位、泵站出水压力和流量；采集加压
泵组的启停状态、保护状态以及电压、电流、电能等电参数；采集供电设备状态、泵站安防报警状态；光纤通信时，支持采集实时视频图像。
◆ 存储功能：循环存储现场监控信息，以备查询。
◆ 人机界面：工业平板电脑实时显示监测数据和相关设备运行状态，支持
触摸操作。
◆ 控制功能：支持手动控制、自动控制、远程控制加压泵组的启停；控制
模式可切换。
◆ 通信功能：支持GPRS、光纤、以太网等通信方式。
◆ 报警功能：电流过大、水位越限、控制柜保护、配电故障、闲人进入等
状况发生时，立即上报告警信息。
水泵智能控制器
水泵智能控制器什么是水泵智能控制器？水泵智能控制器是一种电子设备，它可以自动控制水泵的运行和停止，从而有效地控制水的供应量和节约电力。
利用传感器和微型计算机技术，水泵智能控制器可以根据水泵所处的环境和实际用水情况进行智能控制，最大程度地提高水泵的效率和安全性。
水泵智能控制器的功能特点1. 自动控制运行和停止水泵智能控制器通过控制起停电磁阀和电机的开启和关闭，实现水泵的智能控制运行和停止。
当水压降低或者水位下降时，水泵智能控制器会自动启动水泵，当水压和水位恢复正常时，则会自动停止水泵，从而有效地控制用水量和节约电力。
2. 智能监测和保护水泵智能控制器可以对水泵的工作状态进行智能监测和保护。
例如，当水泵出现过载、短路、过电流等异常情况时，智能控制器会自动停止水泵工作，保障水泵的安全运行。
同时，智能控制器还可以通过智能传感器监测水泵的出、入水口、水压、水位等参数，及时发现问题并进行处理。
3. 安全和可靠水泵智能控制器可以实现水泵智能运行和智能保护，从而提高水泵的安全性和可靠性。
在非人工控制的情况下，水泵智能控制器可以启动、停止水泵，并保证水泵运行的安全和稳定性。
4. 易于安装和操作水泵智能控制器具有简单易用的特点，在安装和操作过程中不需要过多的专业知识。
智能控制器一般都可以通过简单的按钮或者显示屏进行操作和设置，使得用户可以轻松地实现水泵的智能控制和管理。
水泵智能控制器的应用领域水泵智能控制器在工业和民用领域中都得到了广泛的应用。
在工业生产领域，智能控制器可以实现对工业水泵的智能控制和管理，提高生产效率和安全性；在民用领域中，智能控制器则可以用于家庭自来水系统、消防系统、农业灌溉系统等方面，有效地实现对用水的控制和管理。
总之，水泵智能控制器作为一种智能化的水泵控制设备，在今后的应用中将会发挥越来越重要的作用，为水资源的节约和保护做出更大的贡献。
A18R型智能水泵控制器说明书
A BC 进线
②
③ ① ④：公共点（中性）
② ⑤：压力下限点
压力表 ③ ⑥：压力上限点
M
① 接线
电接点压力表
GND A+ B-
电动机
注：大多数压力表上已注明接线编号，通常的对应关系
为压力表内的①、②、③对应控制器的 ④、⑤、⑥
下水池（水井）
项目 液位探头 自攻螺钉 说明书
数量 项目
数量
3个
膨胀塑料管
电接点压力表
GND A+ B-
电动机
注：大多数压力表上已注明接线编号，通常的对应关系
下水池（水井） 为压力表内的①、②、③对应控制器的 ④、⑤、⑥
⑧ 水 井抽 水至 管道 压力 控制 (下浮球 上压 力)
STORE
P
电源输入端 输出端
自动控制端
L
R S T U V W ① ② ③④ ⑤⑥
远程监控端 (RS485)
对应的故障 A B C 缺相
故障记录 5 点 按停 止键 或等 待10秒 后， 将退出查 询状 态。
.2.
五 累计 运行 时间 查询 功 能 （ 最大 累计 显示时 间65 535小时 ）
查询方法：将控制器调整至手动停机状态，先按住“电流整定”按钮，再点按“停止”键，电流表、电压表将显 示累 计运 行时 间， 查询完毕 后， 请点 按“ 停止 ”键 或等 待10秒 ，退 出查 询状 态。
主要特征： 手动、自动工作时具有缺相、堵转、过流、干转、过压、欠压的保护；可以实现液位、压力、
浮球的自动控制 通 过连 接 与 其 配套 的S C远 程 控制 盒 ， 可 实现 远 程 监 控(R S4 8 5)，SC液晶 屏 上 可 实时 显 示 电 压 、电
智能水泵控制器说明书
智能水泵控制器 使用说明书● 安装使用产品前，请阅读使用说明书并妥善保管；● 控制器必须由熟悉低压电器技术的专业人员进行安装；● 进行安装、接线、拆卸、维护时必须断开电源；● 严禁通电状态下直接用手触摸带电元器件；● 控制器通电前必须进行可靠接地。
● 若使用发电机作控制器电源时，待发电机电源稳定后，才可给控制器通电！<一控二>智能控制器说明书水泵一 产品简介应用范围：适用于两台水泵（一控二）直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。
特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能更使供水系统的可靠性得到保障。
本机型通过连接与其配套的远程同步显示控制器，可实现远程监控，远程同步显示控制器可实时显示电压、电流等工况，并实现所有控制功能。
主要特征：手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护；可以实现液位、压力、浮球的自动控制，通过连接与其配套的远程同步显示控制器，可实现远程监控(RS485)，远程同步显示控制器上可实时显示电压、电流等工况，并实现所有控制功能<选配功能>。
技术参数：额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟（反时限特性—电流越大时间越短）干转故障恢复时间: 30分钟（手动），自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟（手动），自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间：2分钟（手动），自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1：1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离：1200米（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN one pair 20 AWG）液晶屏显示图注意：若遇雷雨天气，请务必关闭控制器输入电源注：高配机型具备：错相/三相不平衡/超温功能及故障干接点输出端口注：单相机型：无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。
Y1智能水泵控制器使用说明书
220V380V一控一一控二智能水泵控制器使用说明书安装使用产品前，请阅读使用说明书并妥善保管；控制器必须有熟悉低压电器技术人员进行安装；进行安装、接线、拆卸、维护时必须断开电源；控制器通电前必须进行可靠接地；若使用发电机做控制器电源时，待发电机电源稳定后才可给控制器通电。
参数表参数功能范围值默认值单位备注P01控制器485地址0-1001控制器ID号P03空转检测00-606秒1、当等于0时，空转检测无效；2、手动模式下检测无效；3、当雾灯与0时，自动模式下到达检测时间空转故障。
P04 P05 P06 P07P080-2540-99%0-2540-2540-250%3070%1010150%空转故障自动恢复时间；额定电流的百分比；手动运行时，按校验键进行校验，（自动记忆电流值）；也可进入参数自行修改；手动运行时，按校验键进行校验，（自动记忆电流值）；也可进入参数自行修改；过载电流值 额定电流的百分比；空转恢复空转流值1泵额定电流2泵额定电流过载分%AA%一、产品介绍应用范围：适用于铸铁深井潜水泵，离心泵、管道泵等自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，方便深井潜水泵、管道泵的施工安装及节省费用。
特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，水泵故障自动切换功能使供水系统的可靠性得到保障。
主要特征：手动、自动工作时具有缺相、堵转、过载、空转、过压、过温的保护；可实现液位、压力、浮球的自动控制。
888888过压12V℃分秒小时KWAV%过载缺相欠压未校准三相不平衡A B C过温反转空转堵转12自动手动1泵2泵溢出下水箱[井]污水池手动模式的停止状态下 长按《校准键》3秒进入菜单，按 《手/自动键》下调菜单，按《1泵运行》-《1泵停止》 数据增减，再按《校准键》保存退出；P09 P100-2540-500%5340%过载、堵转 故障恢复时间；堵转电流值 额定电流的百分比 (0取消堵转报警)；堵转值过载-堵转秒%液晶屏显示图P11P12 P13P14 P15 P160-2540-2500-10-25110-51510-5153305430101240欠压故障值；过压故障值；欠压-过压故障恢复时间；缺相检测功能 等于0时关闭缺相功能，等于1时开启缺相功能(手动模式下只对缺相，过载，过压欠压堵转，进行保护 （液位信号， 空转 不进行保护）；防止一台泵长时间不使用，会生锈，在双泵模式下，进行轮泵运行的时间；等于0时不进行巡检；堵转欠压值过压值巡检时间欠压-过压缺相/三相不平衡次VV分时自动运行模式下，堵转报警后每个泵自动恢复次次数后自动运行（0：是不自动恢复；251是无限次数)参数表参数功能范围值默认值单位备注P17P18P19P20 P21P22 P29 P32 P23 P24 P25 P26 UER P31 P30P330-2500-10-20-30-3-301401-5001-5000-10-655353212011.3155等于0时，不上锁 等于1时上锁，只能自动运行；(自动模式下长按自动/手动 3秒 切换到手动)0：1泵2泵 1：1泵 2：2泵（当选择1或2的时候，P19默认只能=0）0：单泵：1：1泵主2泵备 2:1泵备2泵主 3;自动轮换；自动模块下，开机后，界面倒计时设定时间后，再自动运行；当温度大于设定值时，系统停止工作，当温度低于该值故障消除；0：保留；1：显示母线电压；2：显示温度；3：母线电压和温度间隔2秒轮流显示改为1，按校准，恢复出厂值当电流超过设定值，延迟时间后过载保护；当电流超过设定值，延迟时间后过载保护；按下《1泵停止》键不松手，再按下【手/自动】键，进入1泵故障查询页面，《按1泵停止》键翻页显示下条记录，同时按下《1泵停止》 和【手/自动】键 退出按下《2泵停止》键不松手，再按下《自动/手动》键，进入2泵故障查询页面，《按2泵停止》键翻页显示下条记录，同时按下《2泵停止》 和《自动/手动》 退出按下《1泵停止》键不松手，再按下《校准》键，进入1泵运行累计时间页面，《按1泵停止》 退出查询按下《2泵停止》键不松手，再按下《校准》键，进入2泵运行累计时间页面，《按2泵停止》退出查询工作泵选择工作模式开机延迟保留保留系统超温报警值主屏区显示试运行时间恢复出厂设置软件版本过载确认时间堵转确认时间定时模式1泵故障查询2泵故障查询1泵运行时间2泵运行时间手/自动锁秒时秒秒℃定时模式：泵工作在间歇模式，按照运行时长和暂停时长交替工作，该模式下，多功能端子无效，其它警报系统照常运行。
智能型水泵控制器-泵管家
控制方动控制方式 双液位控制 / 压力表自动控制
液位控制 脉冲电极探头 或浮球开关检测
压力控制 电接点压力表
额定工作电压 AC220V/50Hz
额定输出功率 0.37KW-2.2KW
可用区域 室内
主要功能 控制功能 控制水泵数量 1台
手动启动 √
自动启动 √
保护定值一键式设定 √
保护定值面板设定 √
空气开关 ×
起动方式 直接起动
主轴防锈功能 √
液位\压力跳线转换 √
智能型水泵控制器-泵管家-恒压供水系统生产厂
产品型号： A2-i100-104 产品名称： 智能型水泵控制器 工作电压： AC220V/50Hz 适用功率： 0.37KW-2.2KW
规格参数 安装说明 售后服务
型号 A2-i100-104
适用范围 应用水泵 铸铁深进潜水泵、离心泵、管道泵等水泵
保护功能 缺相保护 √
短路保护 √
空转保护 √
欠电压保护 √
过电压保护 √
堵转保护 √
三相电流不平衡保护 √
防雷击保护 √
电机外壳温度保护 √
显示功能 查询功能* 故障查询、运行时间查询、水位显示(选配功能)
数值显示表 电压表、电流表
运行模式指示灯 √
普兰克单相水泵智能控制器使用说明
普兰克单相水泵智能控制器使用说明普兰克单相水泵智能控制器是一种用于控制水泵运行的设备，它能够实现对水泵的智能化管理和控制。
本文将为您详细介绍普兰克单相水泵智能控制器的使用方法和注意事项，以帮助您更好地使用和维护该设备。
一、功能特点普兰克单相水泵智能控制器具有以下功能特点：1. 自动控制：该控制器能够根据设定的参数和条件，自动控制水泵的启停和运行状态。
2. 智能保护：控制器具备多种保护功能，如过载保护、短路保护、缺水保护等，能够有效保护水泵的安全运行。
3. 自动检测：控制器能够自动检测水泵的运行状态，如电流、电压、水位等，并实时显示在控制面板上。
4. 远程控制：控制器支持远程控制和监控，通过手机App或电脑软件，可以随时随地对水泵进行控制和监测。
二、使用方法1. 安装：首先将普兰克单相水泵智能控制器正确安装在水泵上，确保连接稳固可靠，并按照说明书的要求正确接线。
2. 参数设置：按下控制器面板上的设置键，进入参数设置界面，根据实际需求设置各项参数，如启停压力、报警值、启停时间等。
3. 启动水泵：在设置好参数后，按下控制器面板上的启动键，控制器将自动启动水泵，并根据设定的参数进行智能控制。
4. 监测运行状态：通过控制器面板上的显示屏，可以实时监测水泵的运行状态，如电流、电压、水位等，以及控制器的工作状态。
5. 远程控制：如果需要远程控制水泵，可以通过手机App或电脑软件，登录账号并连接到普兰克单相水泵智能控制器，实现对水泵的远程控制和监测。
三、注意事项1. 在安装和使用过程中，请务必按照说明书的要求进行操作，确保安全可靠。
2. 在设置参数时，应根据实际情况和需求进行合理设置，避免过高或过低的参数设置。
3. 在使用过程中，如发现异常情况，如报警、电流过大等，请立即停止使用，并检查故障原因，如无法解决，请联系售后服务人员进行处理。
4. 在远程控制水泵时，请确保手机或电脑处于网络畅通的状态，并保护好登录账号和密码，避免泄露和被他人恶意操作。
智能水泵控制器的特点及功能介绍
智能水泵控制器的特点及功能介绍1.自动控制功能：智能水泵控制器可以根据预设的参数和需求，自动启动和停止水泵。
它能够根据水压、水位、水流等实时数据进行智能调控，确保水泵的高效运行。
可以根据不同的需求设置不同的控制策略，如定时控制、压力控制、水位控制等，实现水泵的自动化控制。
2.监测和报警功能：智能水泵控制器通过传感器实时监测水泵的运行状态、水压、水位等关键参数，并对异常情况进行报警，如水泵故障、缺水、过载等。
可以通过声音、光线、短信等方式及时提醒用户，确保水泵的安全运行。
3.远程监控和控制功能：智能水泵控制器支持远程监控和控制，用户可以通过手机、电脑等终端设备随时随地监测水泵的运行状态、水压和水位等信息，并进行远程控制，如启动、停止、调节水泵运行状态等。
这样可以提高运维人员的工作效率，方便用户随时掌握和管理水泵的运行状况。
4.节能和高效功能：智能水泵控制器具备节能和高效的特点。
它可以通过优化水泵的运行模式和参数设置，实现节能效果。
例如，可以根据需求和水质，智能调整水泵的转速和运行时间，有效降低能耗和运维成本。
另外，智能水泵控制器还能自动检测和诊断水泵的故障，提供相应的解决方案，减少停机时间和人工维修成本，提高水泵的运行效率和可靠性。
5.多种保护功能：智能水泵控制器配备了多重保护功能，可以有效保护水泵免受损坏和故障。
例如，过流保护功能可以防止水泵过载；压力保护功能可以防止水压过高或过低；缺水保护功能可以避免干转或干运行等情况发生。
这些保护功能能够有效延长水泵的使用寿命，确保其安全稳定运行。
综上所述，智能水泵控制器具有自动控制、监测报警、远程监控和控制、节能高效、多种保护等特点和功能。
它的应用能够提高水泵的运行效率和可靠性，减少能耗和运维成本，提供更加便捷和安全的水泵管理方案。
因此，智能水泵控制器在各个领域的水泵系统中都有广泛的应用前景。
力士达水泵智能控制器说明书
力士达水泵智能控制器说明书一、产品概述：力士达水泵智能控制器是一款专业设计用于水泵系统的控制设备。
其主要功能是监测和控制水泵的运行状态，实现智能化的水泵控制。
本控制器采用先进的技术和可靠的电子元器件，具有高效、稳定和安全等特点。
二、主要特点：1. 高效能节能：力士达水泵智能控制器采用先进的控制算法和定时启停功能，能够根据水需求的实际情况自动调节水泵的运行状态，从而实现能耗的最优化，节约水电资源。
2. 多功能显示：本控制器配备了大屏幕液晶显示屏，能够直观地显示水泵的运行状态、水压、运行时间和故障信息等。
操作简单，用户可通过按键进行各种设置和调节。
3. 自动保护功能：力士达水泵智能控制器具备多种自动保护功能，如过载保护、缺水保护和短路保护等，能够及时发现并排除故障，保护水泵设备，延长使用寿命。
4. 远程监控：本控制器支持远程监控功能，用户可通过手机或电脑等终端设备对水泵的运行状态进行实时监测和控制，方便快捷。
5. 多种安装方式：力士达水泵智能控制器可根据用户需求进行不同的安装方式，支持壁挂式、埋地式和机柜内安装等，适用于不同场所的水泵系统。
三、使用注意事项：1. 在安装和使用控制器前，请仔细阅读本说明书，了解产品功能和性能要求。
2. 请确保控制器的供电稳定，并避免过大的电流冲击。
3. 在控制器的正常运行期间，不要随意拆开或更换内部元件，以防止故障发生。
4. 请定期清洁控制器的外部表面，以确保良好的散热效果。
5. 如发现控制器出现异常情况或故障，请及时联系专业技术人员进行维修处理。
不要随意进行维修，以免引起更大的问题。
四、技术参数：1. 输入电压：AC220V±10%，50Hz2. 额定功率：≤2.5kW3. 工作温度：-10℃~+55℃4. 外观尺寸：180mm×120mm×80mm五、总结：力士达水泵智能控制器是一款高效、智能的水泵控制设备，具备多项先进的功能和特点。
智能水泵控制器技术资料
ARDP智能水泵控制器1概述ARDP智能水泵控制器适用于低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。
本产品集测量、保护、控制、总线通讯为一体，取代了原有用分列元件配置的各种保护继电器、电测仪表、转换开关、按钮及信号指示灯，集成了多种控制方式为一体。
同时还提供了操作次数、运行时间、跳闸事件等重要管理信息的记录，总线通信功能可以同网络上的服务器或工作站进行数据交换，是工厂自动化和楼宇智能化的理想选择。
2智能水泵控制器采用交流采样测量方法测量变化的电压/电流值。
使用3.2KHz的速率采样每一相的所有数据，在周期内进行积分运算，通过计算得到均方根值。
集成了各类保护和控制功能，可广泛应用于深井泵、潜水泵、离心泵、排污泵、管道泵、增压泵、多级泵等。
2.1产品特点◆三相电压两路三相电流回路交流采样，真有效值计算◆水位检测支持浮球式液位检测器、干簧式液位检测器、液位变送器◆手动/自动模式切换：一台水泵手动/自动运行、两台水泵手动/自动运行（一主二备、二主一备、两泵运行（交替互备）)、两台水泵（独立）手动/自动运行◆高水位控制：中水位一台水泵运行，高水位两台水泵同时运行。
◆集成2个独立的定时器，具有定时启泵功能。
◆集成上位机软件，方便设置调试◆AC/DC电源供给2.2保护功能◆过压/欠压保护◆相序保护◆启动超时保护◆过载/欠载（干转）保护◆断相保护◆接地保护◆堵转/阻塞保护◆短路保护◆不平衡保护◆外部故障保护2.3相关标准●GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验●GB/T17626.5-2006浪涌（冲击）抗扰度试验3产品型号及规格表1注：控制器测量允许8倍过载，即100A规格最大可以测量电流为800A，电流输入信号为100A/20mA。
表2注：1、需另外单独采购单相或三相（一体式）互感器与控制器配套使用，互感器规格为100A/20mA。
2、当选购了SR功能后，控制器支持2个带时间设定的控制输出(此时间出厂前设定或选购C功能，由上位机软件设定)。
智能水泵控制器-A2
输出端
外置
电源输入端
电容
一键整定
N L PE N1 L1 C
① ②③④ ⑤⑥
压力 液位 设置开关
上止点 下止点 公共线
安全地
2 2 0 V电 源
M ～
电机
注 意 大多数潜水泵、离心泵、 管道泵均已外置电容。
电源
第二步：外置电容的安装
M
电机
上止点 下止点 公共线
下水池
上水箱
第三步：一键电流整定
一键整定按钮 选择手 动模式
按下 运行键
等待正 常出水
按下 整定键
倒记时 2 0秒- 00秒
提 示:必 须在手 动状态进行整定
● 未 整 定前，液 晶 屏幕上 显 示 “未整 定 ” 字样 ● 整 定 完毕后， “ 未整定 ” 字 样将不 再 显 示 ● 机 器 整定后， 才 能对水 泵 进 行有效 保 护
常见典型控制应用接线图示水井抽水至上水箱探头控制免井下探头接法上水箱水塔水井抽水至上水箱探头控制下水池水井上水箱水塔水井抽水至上水箱控制水井抽水至上水箱控制免井下探头接法上水箱水塔下水池水井带溢出报警排水探头控制下水池水井带溢出报警排水浮球控制下水池水井l1n1电源外置电容电机l1n1电源外置电容电机l1n1电源外置电容电机l1n1电源外置电容电机l1n1电源外置电容电机l1n1电源外置电容溢出点下水池水井公共点中性大多数压力表上已注明接线编号通常的对应关系为压力表内的对应控制器的l1n1电源外置电容下水池水井公共点中性大多数压力表上已注明接线编号通常的对应关系为压力表内的对应控制器的调节弹簧压力开关电机l1n1电源外置电容电机l1n1电源外置电容下水池水井压力开关电机l1n1电源外置电容下水池水井
水泵智能控制器说明
水泵智能控制器说明
（1）智能控制器主要用于监控潜水电泵在运行过程中因故障可能发生的
超温和进水，以确保设备的正常运行。
控制器采用单片机设计，除了有较强的功能外，设计人员针对潜水电泵运行的特殊情况采取了一系列抗干扰措施，以保证控制器运行稳定可靠，传感器输入端具有强抗电压冲击能力，适合各种电泵作为保护器配用。
控制器采用3 2 0 × 2 4 0点阵液晶显示，实时显示6点温度和3点进水状态。
控制器具备记录功能，通过操作可以显示实时曲线和历史曲线，以及其他可供查阅和分析的数据。
键盘操作采用提示方式方便操作报警，修改超限阀值。
控制器带有 4 8 5 输出接口，
采用MODBUS-RTU通讯规约进行组网通讯（可以与PC电脑进行组网通讯），可以实时监控潜水电泵运行状况。
（2）智能控制器具备监测功能（保护电机）如下：
1）电机定子温度：在电机定子绕组A、B、C三相分别嵌设二只温度传感器（优质PTlOO铂电阻元件），一用一备，作为超温时停机的检测元件。
正常情况该元件不导通。
2）在电机腔内设置二只优质渗漏传感器（一只报警，一只停机），测定漏油及渗水以防水进入电机腔。
3）在电机接线盒内设置二只优质渗漏传感器，一用一备，以监测接
线盒内是否进水。
4）推力轴承油室湿度
在推力轴承油室内设置二只优质渗漏传感器，一用一备，以监测油中水的含量。
5）推力轴承温度
在轴承座内设置二只温度传感器优质PT100铂电阻元件，一用一备，以监测。
6）电机上下轴承温度
在电机上、下轴承座处分别设置二只PT100温度传感器，以检测电机上、下轴承的温度。
W713B水泵智能能控制器简易说明书
W713B水泵智能能控制器简易说明书一、产品概述二、产品特点1.智能控制：该控制器采用先进的智能控制算法，能够自动感知水泵系统的运行状态，并根据设定的参数自动控制水泵的启停。
2.多种工作模式：该控制器支持多种工作模式，包括定时启停、压力控制、流量控制等模式，可根据现场需求进行选择。
3.运行状态监测：该控制器能够实时监测水泵的运行状态，包括电流、电压、频率等参数，同时还可以通过LCD显示屏显示水泵的运行状态。
4.保护功能：该控制器具有完善的保护功能，如过载保护、短路保护、欠压保护等，可以有效保护水泵设备的安全运行。
5.用户友好界面：该控制器采用人性化的设计，用户可以通过按键操作进行参数设置和功能选择，操作简单方便。
三、安装和使用说明1.安装：将W713B水泵智能能控制器安装在水泵控制柜内，并根据电气接线图正确接线，确保电气安全可靠。
2.参数设置：首次使用前，需要进行基本参数设置，如工作模式、启停时间等，用户可以根据实际需求进行设置。
3.启动和停止：按下启动按钮即可启动水泵，按下停止按钮即可停止水泵运行。
4.监测和显示：通过LCD显示屏可以实时监测水泵的运行状态，如电流、电压、频率等参数，同时还可以查看故障报警信息。
5.保护功能：当控制器检测到水泵运行异常时，会自动触发保护功能，如过载保护、短路保护等，并通过报警灯和报警声提醒用户。
四、注意事项1.请严格按照产品说明书进行安装和使用，确保电气安全和产品的正常运行。
2.请勿随意改变控制器的参数设置，以免影响水泵系统的正常运行。
3.请定期清洁控制器和水泵设备，保持良好的工作环境。
4.当控制器报警时，请立即查看报警信息，并采取相应的措施，以避免设备损坏或人员伤害。
5.请妥善保管产品资料，如产品说明书、电气接线图等，以备需要时查询使用。
总结：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.研究背景 (2)2.国内外研究现状 (3)3.供水泵运行基本原理 (4)3.1泵站供水系统的组成 (4)3.2供水泵自动化运行的实现方法 (4)4.供水泵智能控制器总体设计方案 (5)4.1供水泵控制器设计应遵循的原则 (5)4.2供水泵控制器的功能需求 (5)4.2.1参数显示功能 (5)4.2.2智能控制功能 (6)4.2.3电机保护功能 (6)4.3系统的基本结构设计 (6)4.4 STM32系列芯片优势 (6)5.供水泵智能控制器硬件电路设计 (9)5.1微处理器的选型 (9)5.2系统方案设计 (9)5.3核心处理单元电路 (10)5.4电源模块电路 (11)5.5电量采集电路 (12)5.6时钟芯片电路 (13)5.7 LCD接口电路 (14)5.8键盘管理电路 (15)5.9 RS485通信单元电路 (16)5.10数据存储单元电路 (17)5.11数字量采集和继电器控制电路 (18)5.12系统可靠性设计 (18)5.13 本章小结 (20)附录 (21)1.研究背景我国是农业大国，也是水利大国，水利在国民经济发展中占有举足轻重的地位。
然而，目前我国农村供水设施普遍简陋、规模较小，以传统、落后的分散式供水为主，自来水普及率低，管理落后。
为了彻底解决广大人民群众的用水难题，国家在“十二五”规划中提出要建设新农村，加强农村饮水安全工程建设，大力推进农村集中式供水。
集中式供水工程具有水源可靠、管理方便等方面的优势，有利于改善农村的生活条件，促进农村工农业生产发展，促进农村产业结构调整，保持农村社会稳定，保护农业生态环境。
在我国广大地区，特别是西部山区，由于受地理位置限制，泵房与水池相隔较远，经常出现停水现象，使山区人民群众无法达到城镇化供水标准。
众多的集中式供水泵房运行效率低，仍处于较落后的管理状态，主要依赖于人工操作和已有的操作规程。
特别是对于以离心式水泵工作特性为基础的泵站，广泛存在着以下的问题：对人的依赖性太大，不适应泵站现代化的要求；操作流程较为繁琐，工人的劳动强度过高；实时性差，不能及时对水泵进行启停操作；某些部件容易被损坏，存在安全隐患；检修、调试维护设备麻烦，工人要逐个检查每个设备的运行工状；资源浪费严重，不利于降低泵站的运行成本。
随着自动控制技术与通信技术的不断发展，各种水泵控制器孕育而生，将会对泵站的自动化运行与节能生产产生积极的推动作用。
嵌入式系统（Embedded Systems）是以应用为中心，以计算技术为基础，软件硬件可剪裁，适应应用系统对功能、可靠性、功耗、成本、体积等严格综合性要求的专用计算机系统；它是一个技术密集、资金密集、高度分散、不断创新的基于硅片的知识集成系统。
随着嵌入式的飞跃发展，已广泛应用于国防电子、汽车电子、工业控制、智能家居、医学科技、数字消费、网络通信、电力系统等国民经济的主要行业。
在不久的将来，嵌入式将更为广泛地服务于人类生活的方方面面。
目前常用的数据远程传输方式有：数据专线、有线拨号、光缆传输和无线数传电台，但这些方式普遍存在着建设费用大、建设周期长、受环境因素影响大、运行费用高及数据传输质量不稳定的缺点，难以为中小型集中式供水泵站的数据远程传输系统所采用。
然而基于GSM/GPRS 的无线数据传输却具有接入范围广，传输速率高，接入时间短，提供实时在线，按流量计费等优势。
2.国内外研究现状随着科学技术的迅猛发展，不断涌现的新型水泵控制器承担起水泵监控、自动调节、实现最大能源利用、提高安全性与可靠性等重要任务，单纯的依靠人工手动操作已经远远无法满足现代化的监控要求。
自从上个世纪70年代以来，国外便率先开展了供水系统自动监控的研究与应用工作。
80年代以后，随着电子与计算机技术等科技的迅猛发展，供水系统的自动监控技术产生质的飞跃。
同时，由于国外发达国家拥有雄厚的经济与技术实力，使其供水系统的自动监控技术被广泛应用，泵站运行与管理方面的自动化程度不断提高、监控系统得到不断完善。
不但提高了泵站运行的安全性、可靠性与经济性，而且节约了人力资源，为工程的后期维护打下良好的基础。
特别是在欧美、日本等发达国家，基本上实现了泵站的全自动监控。
其中荷兰泵站采用的自动化仪表多为智能型，这种仪表很先进，如功率表、水位表、水位计等能长期进行自动记录。
能够对泵站运行的各种指标进行长期跟踪、监测、记录与报警，随时解决发现的问题。
同时，记录下来的数据也为水泵和水泵控制器的开发与性能完善提供了良好的数据支撑。
由于自动化程度的提高，极大的减少了事故的发生，也减少了泵站的管理工作人员，泵站一般雇用懂专业、有经验的管理人员。
运行、管理人员普遍具有较高的专业技能，在泵站运行中，可以及时发现问题，并能正确地处理突发事件。
这种高度的自动化运行取得了良好的经济效益。
目前，我国已建成各类型固定泵站50多万座，并且进一步加大集中式供水泵站的建设力度，具有数量大、范围广、类型多、发展速度快的特点。
但大多数泵站建于上个世纪，它们虽然发挥了巨大的社会经济效益，但在技术水平、工程质量、工程管理以及经济效益指标等方面与国外先进水平相比，还有一定的差距。
大多数泵站仍采用现场手动操作、人工抄表、电话报数等方式运行，采集信息数量少、处理速度慢、劳动强度大、效率低，这类监控方式比较落后，很难适应现代化的要求。
随着经济的发展与政策的落实，我国集中式供水泵站的数量在未来几年将会越来越庞大，资源消耗比越来越重，急需一种立足于国情、综合自动化程度高、具有极高性价比的水泵控制器，以改变目前仍大量依靠人工监控水泵的现状，并且这一需求将在未来几年内不断攀升。
同时，随着计算机技术、网络通信技术、自动控制技术、检测传感技术的不断发展和应用，水泵控制器也朝着分布化、智能化、自动化、集成化、可视化、扩展性高的方向发展。
3.供水泵运行基本原理3.1泵站供水系统的组成供水系统分为机械和电气两个部分。
机械部分主要包括离心泵、闸阀、手动阀门、逆止阀、底阀、压力表、管路及管路附件等，电气部分主要包括电动机、高低压开关柜、磁力启动器、电抗器等。
3.2供水泵自动化运行的实现方法泵站自动运行是在人工操作基础上的改进，基本上可以摆脱人工的干预，其运行原理上与人工操作流程类似。
本文以控制理论为依托，结合各种仪器和设备，全面分析了泵站运行中需要实现自动检测和自动控制的环节。
通过软硬件功能的结合取代传统的人工判断和操作。
通过分析，为了实现泵站自动运行，需要实现以下五个自动控制环节：①水池水位的自动监测：水位监测环节的任务是，根据水池水位的变化自动准确地向控制系统反馈当前水位，特别是高低报警限位。
水位监测环节的可靠性和准确性将直接影响到整个控制系统的可靠性。
②自动灌水与排气：离心泵只有在泵体内充满水的情况下，依靠叶轮的旋转带动水的旋转，从而形成正常供水所必须的真空度。
若真空度不够，泵内存在的空气会造成上水不成功，此时的“干烧”与气蚀作用将严重损害水泵。
因此，此环节是供水成功与否的关键。
③出水闸阀自动控制：为减小启动功率和提供足够的扬程，水泵操作规程规定离心式水泵一定要在出水闸阀完全关闭的情况下启动，当压力足够后再缓慢打开出水闸阀。
而当停止水泵时，为避免“水锤”对水泵的伤害，也必须先关闭出水闸阀，缓慢减小流速，最后断电停车。
④水泵电机的自动启停：同时不能影响紧急状态下的手动干预性控制。
⑤故障自动保护：如果检测到异常状况，需要立即停止水泵的运行，并及通知泵站维护管理人员到现场排除故障。
4.供水泵智能控制器总体设计方案4.1供水泵控制器设计应遵循的原则虽然目前还没有一个统一的泵站自动化控制的设计与技术规范，但根据已有的工程经验和设计经验，一般需要遵守以下几项设计原则：①开放性：设计应采用开放的技术、结构、组件及接口，有利于维护、扩展、升级，降低二次投资。
②灵活性：采用模块化结构设计，实现灵活配置，具有可增长性和强壮性。
③安全可靠性：所选取的每个元件和设备的MTBF必须满足工业级运行要求；信息采集及控制输出，要考虑多重软件硬件闭锁；设备应具有自检、自诊断、报警功能。
④实时性：各个功能模块必须在允许的单位时间内完成数据采集、计算与处理，控制器需要在单位时间内对数据进行判断后作出相应动作。
⑤经济性：合理设计控制方案，最大程度的保持原有设备与功能，并尽量减少泵房改造与额外设备的购买，提高性价比。
4.2供水泵控制器的功能需求4.2.1参数显示功能该水泵控制系统能够根据水泵的电参数测量结果和用户设置参数，自动控制水泵的启动/停止，主要功能可分为如下几部分。
在水泵控制器上能够显示如下参数：1、三相电压：UA、UB、UC(V)2、三相电流：IA、IB、IC(A)3、供水量的瞬时流量：Flow(m3/min)4、水压：Water Pressure(MPa)；5、三相电的有功功率：PA、PB、PC、PT(KW)；6、三相电的无功功率：QA、QB、QC、QT(KW)；7、三相电的功率因数：PFA、PFB、PFC、PFD；4.2.2智能控制功能在HMI中可以本地手动控制水泵的启动和停止，当工作方式为本地时，在操作菜单中按键则可手动控制水泵的通断，如果工作方式为远程，则本地不可控制水泵。
通过RS-485 总线及上位机在遵守通信协议的情况下可以进行远程控制，使水泵启泵或停泵。
4.2.3电机保护功能应具有如下电机保护功能：启动电流门限；卡泵电流门限；短路电流门限；流量下限门限；电压告警门限(电压上限和电压下限)；4.3系统的基本结构设计为了实现以上功能，方案设计的分系统包括：核心处理单元、键盘、UART 通信电路、LCD 液晶显示、数据参数存储电路、数字量输入、继电器控制电路、电量监测、电源电路。
其实现及连接关系如图 4.1 所示。
图4.1 系统的总体实现框图4.4 STM32系列芯片优势STM32F103x 增强型系列使用高性能的ARM Cortex-M3 32 位的RISC 内核，工作频率为72MHz，内置高速存储器(高达128K 字节的FLASH 和20K 字节的SRAM)，丰富的增强I/O 端口和连接到两条APB 总线的外设。
所有型号的器件都包含 2 个12 位的ADC、3 个通用16 位定时器和一个PWM 定时器，还包含标准和先进的通信接口：多达 2 个I2C 和SPI、3 个USART、一个USB 和一个CAN。
工作电压为 3.3V。
STM32F103x 的模块框图如图4.2所示。
图4.2 STM32F103x 模块系统框图STM32 微控制器有如下优点：(1) 高达128K 字节的内置闪存存储器，用于存放程序和数据。
多达20K 字节的内置SRAM，CPU 能以0 等待周期访问(读/写)。
这样在我们所设计的系统中就去掉了以往很多嵌入式项目设计中所需要的用于外部程序存储器的Flash 芯片和用于外部数据存储器的SRAM芯片，大大节约了系统成本，提高了系统可靠性及稳定性。
