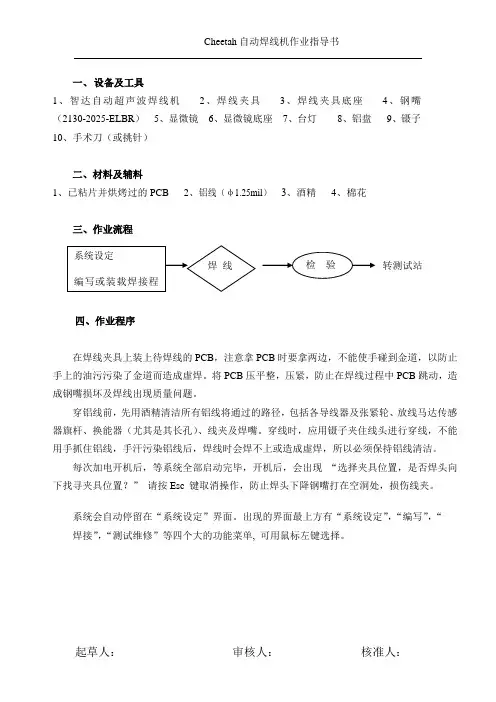

自动焊线机操作要求规范指导书

自动焊线机操作规范指导书

文件版本：

一、键盘介绍：

1.WIRE FEED(进线)按钮 - 当按下该按钮时，线轴旋转进线。

2.TENSIONER(张紧器)按钮–当按下该按钮可将真空装置设为焊线张紧器

打开或关闭。当真空装置处于焊线张紧器打开时，TENSIONER

指示灯状态是亮起的。

3.AIR GUIDE(导气)按钮–按下该按钮可将气压设为导气打开或关闭。当气

压处于导气打开时，AIR GUIDE(指示灯状态的是亮起的。

4. ESCAPE （退出）按钮–在系统菜单中ESCAPE键是退出当前菜单，出现

对话框，按ESCAPE键-相当于按“取消”键，激活返回功能。

5 .TAB键–在数据输入区之间移动光标。如果对话框包含多页，可以用上/

下TAB键来翻页。

数字键和字母键 - 用作从模式栏进行选择或者激活对话框中操

作模式的“热键”。数字键也被用来向数据输入区输入操作数据

或者参数值。字母则由字母键输入。可使用零键代替对话框中的

完成或下一步按钮。

6.SHIFT - [SHIFT]+[ESCAPE]从所有菜单树种退出，直接回到模式栏。

[SHIFT]+[MINUS/DECIMAL POINT]按住[SHIFT]同时按住

[Minus/decimal point]键生成减号（-）

[SHIFT]+[F#]选择相应的上层功能按钮。

7. ENTER - 在数据输入区输入数据后，按下[ENTER]键将该数据记录到焊

接机存储器中。如果某特定菜单通过方框突出显示，按下[ENTER]

键即选择该项目。

8.MOTOR STOP -(马达停止) 当选定后，将禁用所有伺服电机。该功能不会

切断电路板或者电力供应的电源。焊接机和MHS操作停止。焊接

机进入待机模式，显示待机模式对话框。必须按下该按键的两个

开关，才能激活MOTOR STOP (参见图2-2)。

9.RUN/STOP–(运行/停止) 启用或禁用机器操作。当机器处于自动模式时，

该键的等亮起。在自动模式下，按下该键将启用顺序停止模式。

该键只可在自动和和停止模式下操作。

10.INDEX - (步进) 指示MHS执行一个步进周期。该功能是否有效取决于焊

接机的状态。

11.AUTO INDEX-(自动步进) 指示MHS在焊接每个器件之后步进，仅在自动模

式中有效。

12.鼠标/鼠标键–鼠标的基本功能是在屏幕上移动指针和光标。鼠标分别

有三个键：左键B1、中键B2、右键B3。按下B2，可以控制工

作台X和Y轴方向的移动（定位）。在不同操作界面它们所代

表的功能也有区别。在操作期间，显示器的信息框会指示在当

前的操作界面三个键代表的功能和定义。（如图2-3）

二、屏幕的主要元素及含义：

1.模式栏：启用的模式在屏幕顶端模式栏上高亮显示（如图2-4）。这些模

式包括自动、手动、程序、配置、校准、工具、诊断以及系统管理。通过按下模式按钮中显现的数字（热键），或者将光标在模式按钮上定位，然后按下[B1]键（鼠标左键）来选择模式。

2.菜单：菜单显示出可以于某个模式或者前个菜单层级的操作。要退出菜

单，按[ESCAPE]键或将指针放在标题栏上（子菜单顶部的白色区域），然后按[B1]键。要选择菜单项，按项目的数字键，或将指针定位在该项上，然后按[B1]键。（如上图）

3.对话框：通常对话框在某个菜单项被选择的时候显示。对话框相当于作

业员和已选功能之间的沟通界面。对话框可能只包含有关如何执行某个任务的指令，或要求作业员输入与之前被选菜单项有关的数据。对话框的控制元素包括：操作模式、滑动条、单选按钮、微调按钮、控制按钮和数据输入区等。

4.功能按钮请参考第一部分[功能键介绍]

5.显示窗口：在屏幕上油两个显示窗口（一大和一小）。一个窗口显示实

况视频，另一个显示可以分辨焊接区域的关键组件的代表图形。图像可以在大小窗口之间切换，选择“交换F1”功能键按钮即可。

6.十字准线：十字准线是显示在窗口上的图形图像十字准线有两个目

的:1>瞄准参考点；2>瞄准焊接位置。在第二个功能中，十字准线代表了焊针在器件上的位置（如图2-4）。当指针（箭头）放在视频或者图形窗口中，它呈现一个小十字准线的形状。它的目的是为了主要的大十字准线选择位置。按下鼠标中间键[B2]使焊接头将十字准线定位到指针的位置。

7.F1-交换：使视频和图形图像切换窗口。

F2-Z视频：以数码形式放大视频图像，视频放大的三个倍率等级是正常100%、200%、400%。重复按下F2依次循环显示3个等级。

F3-放大：放大图形图像。每按一次键，倍率增加一个层级。共有19个层级。

F4-缩小：缩小图像图像。每按一次键，倍率减少一个层级。共有19个层级

F5-中心：将XY工具台定位到其行程极限的中间。

F6-停放B/H：将焊头定位到其行程极限的右后远角。

F7-USG打开/关闭：将超声波发生器设置为打开或关闭。选择该按钮可以在堵瓷嘴的时候或清洗时用。（如下图）

8.保存程序（SHIFT+F1）将当前的工艺保存到默认的驱动器。

操作状态（SHIFT+F2）操作状态（整机生产效率）按钮根据SENI E10标准和指定的背景颜色显示当前机器状态。如图2-19

配置图形显示（SHIFT+F3）显示一个对话框，允许用户显示或者隐藏焊接区域标签、焊线标签和图形覆盖。

工件夹具操作（SHIFT+F4）工件夹具操作。显示工件夹具实用程序菜单。

料盒操作（SHIFT+F5）料盒处理器操作，显示料盒处理系统工具菜单。

EFO(SHIFT+F6)执行焊线的电子打火。

BND HT 重学习（SHIFT+F7）焊接高度重新学习。强制焊接头Z轴自我示教焊针接触器件的点
