永磁电机是一种由稳定的永磁材料制成的电动机,它具有恒定转矩、高效率、可靠性高、结构紧凑、体积小等特点,广泛应用于航空、航天、机械工程、制造业、医疗保健、仪器仪表和家电等领域。
永磁电机原理解析:永磁电机的转矩与转速之间的关系是:转矩=电流×磁感应×磁场半径,即转矩和电流成正比,和磁感应和磁场半径成正比。
由于磁场半径不变,因此转矩和电流成正比。
同时,永磁电机的转速与电压之间的关系是:转速=电压/比转矩,即转速和电压成反比,和比转矩成反比。
根据这一原理,当电压升高时,转速会降低;当电压降低时,转速会升高。
此外,永磁电机的功率与电压、转速之间的关系是:功率=电压×电流,即功率与电压成正比,与电流成正比,也就是说,功率和转速成正比,和电压成正比。
总之,永磁电机的性能优势在于:它的转矩和电流成正比,转速和电压成反比,功率和转速成正比,且运行比较稳定,抗干扰能力强,维护方便。
因此,永磁电机在各种工业运转中发挥着重要作用,广泛应用于航空、航天、机械工程、制造业、医疗保健、仪器仪表和家电等领域。
永磁电机的工作原理

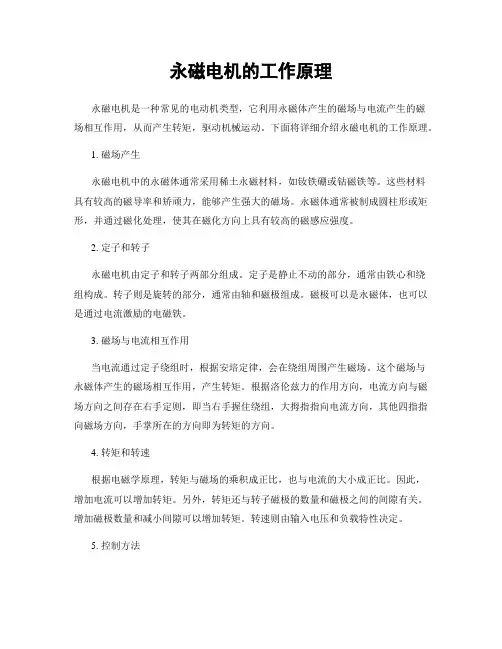

永磁电机的工作原理永磁电机是一种常见的电动机类型,它利用永磁体产生的磁场与电流产生的磁场相互作用,从而产生转矩,驱动机械运动。
下面将详细介绍永磁电机的工作原理。
1. 磁场产生永磁电机中的永磁体通常采用稀土永磁材料,如钕铁硼或钴磁铁等。
这些材料具有较高的磁导率和矫顽力,能够产生强大的磁场。
永磁体通常被制成圆柱形或矩形,并通过磁化处理,使其在磁化方向上具有较高的磁感应强度。
2. 定子和转子永磁电机由定子和转子两部分组成。
定子是静止不动的部分,通常由铁心和绕组构成。
转子则是旋转的部分,通常由轴和磁极组成。
磁极可以是永磁体,也可以是通过电流激励的电磁铁。
3. 磁场与电流相互作用当电流通过定子绕组时,根据安培定律,会在绕组周围产生磁场。
这个磁场与永磁体产生的磁场相互作用,产生转矩。
根据洛伦兹力的作用方向,电流方向与磁场方向之间存在右手定则,即当右手握住绕组,大拇指指向电流方向,其他四指指向磁场方向,手掌所在的方向即为转矩的方向。
4. 转矩和转速根据电磁学原理,转矩与磁场的乘积成正比,也与电流的大小成正比。
因此,增加电流可以增加转矩。
另外,转矩还与转子磁极的数量和磁极之间的间隙有关。
增加磁极数量和减小间隙可以增加转矩。
转速则由输入电压和负载特性决定。
5. 控制方法永磁电机的转速可以通过调节输入电压和电流来控制。
通常采用调制技术,如脉宽调制(PWM)来实现精确的转速控制。
此外,还可以通过改变磁极的数量和位置,调整磁场分布,从而实现不同转速和转矩的要求。
6. 应用领域永磁电机由于其高效率、高转矩和小体积等特点,广泛应用于各个领域。
例如,工业领域中的机床、风力发电机组、泵和压缩机等;交通领域中的电动汽车、混合动力汽车和电动自行车等;家用电器领域中的洗衣机、冰箱和空调等。
总结:永磁电机利用永磁体产生的磁场与电流产生的磁场相互作用,从而产生转矩,驱动机械运动。
通过调节输入电压和电流,可以实现精确的转速控制。
永磁电机具有高效率、高转矩和小体积等优点,被广泛应用于工业、交通和家用电器等领域。
永磁电机的工作原理

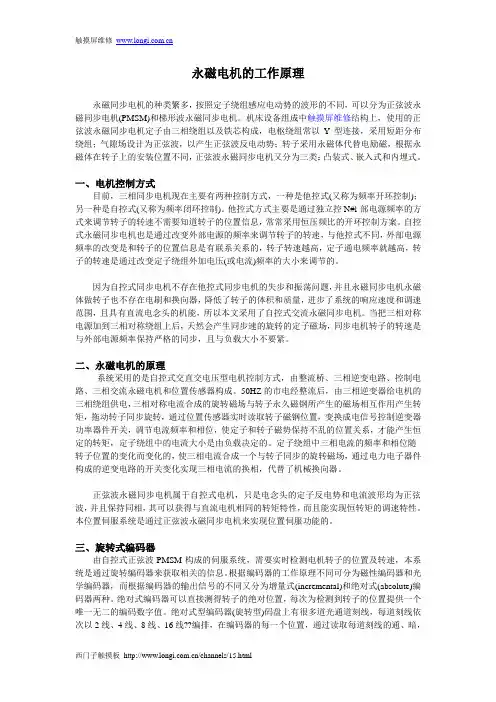

永磁电机的工作原理永磁同步电机的种类繁多,按照定子绕组感应电动势的波形的不同,可以分为正弦波永磁同步电机(PMSM)和梯形波永磁同步电机。
机床设备组成中触摸屏维修结构上,使用的正弦波永磁同步电机定子由三相绕组以及铁芯构成,电枢绕组常以Y型连接,采用短距分布绕组;气隙场设计为正弦波,以产生正弦波反电动势;转子采用永磁体代替电励磁,根据永磁体在转子上的安装位置不同,正弦波永磁同步电机又分为三类:凸装式、嵌入式和内埋式。
一、电机控制方式目前,三相同步电机现在主要有两种控制方式,一种是他控式(又称为频率开环控制);另一种是自控式(又称为频率闭环控制)。
他控式方式主要是通过独立控N#l-部电源频率的方式来调节转子的转速不需要知道转子的位置信息,常常采用恒压频比的开环控制方案。
自控式永磁同步电机也是通过改变外部电源的频率来调节转子的转速,与他控式不同,外部电源频率的改变是和转子的位置信息是有联系关系的,转子转速越高,定子通电频率就越高,转子的转速是通过改变定子绕组外加电压(或电流)频率的大小来调节的。
因为自控式同步电机不存在他控式同步电机的失步和振荡问题,并且永磁同步电机永磁体做转子也不存在电刷和换向器,降低了转子的体积和质量,进步了系统的响应速度和调速范围,且具有直流电念头的机能,所以本文采用了自控式交流永磁同步电机。
当把三相对称电源加到三相对称绕组上后,天然会产生同步速的旋转的定子磁场,同步电机转子的转速是与外部电源频率保持严格的同步,且与负载大小不要紧。
二、永磁电机的原理系统采用的是自控式交直交电压型电机控制方式,由整流桥、三相逆变电路、控制电路、三相交流永磁电机和位置传感器构成。
50HZ的市电经整流后,由三相逆变器给电机的三相绕组供电,三相对称电流合成的旋转磁场与转子永久磁钢所产生的磁场相互作用产生转矩,拖动转子同步旋转,通过位置传感器实时读取转子磁钢位置,变换成电信号控制逆变器功率器件开关,调节电流频率和相位,使定子和转子磁势保持不乱的位置关系,才能产生恒定的转矩,定子绕组中的电流大小是由负载决定的。
永磁电机的工作原理
永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换的电机。
它是一种新型的电机,具有体积小、重量轻、效率高、响应速度快等优点,因此在工业生产和生活中得到了广泛的应用。
在本文中,我们将详细介绍永磁电机的工作原理。
永磁电机的工作原理可以简单地理解为利用永磁体产生的磁场与电流产生的磁场相互作用,从而产生力矩,驱动电机转动。
永磁电机通常由定子和转子两部分组成。
定子上通常布置有线圈,而转子上则布置有永磁体。
当电流通过定子线圈时,产生磁场,这个磁场与永磁体产生的磁场相互作用,从而产生力矩,驱动转子转动。
永磁电机的工作原理可以通过以下几个方面来详细解释:1. 磁场相互作用原理永磁电机中,永磁体产生的磁场与定子线圈中产生的磁场相互作用,从而产生力矩。
这是永磁电机能够实现电能转换的基本原理。
当电流通过定子线圈时,产生的磁场会与永磁体产生的磁场相互作用,根据洛伦兹力的作用原理,产生力矩,从而驱动转子转动。
2. 磁场控制原理永磁电机的磁场是通过永磁体产生的,因此可以通过控制永磁体的磁场强度来实现对电机的控制。
通常情况下,可以通过改变定子线圈中的电流来改变磁场的强度,从而实现对电机的转速和转矩的控制。
3. 反电动势原理永磁电机在工作过程中会产生反电动势。
当电机转动时,磁场会随之变化,从而产生反电动势。
这个反电动势会影响电机的电流和转矩,因此在设计永磁电机时需要考虑这一因素,以实现电机的稳定工作。
4. 调速控制原理永磁电机可以通过改变定子线圈中的电流来实现调速控制。
通过改变电流的大小和方向,可以改变磁场的强度和方向,从而实现对电机转速的控制。
这为永磁电机在不同工况下的应用提供了便利。
总之,永磁电机的工作原理是通过永磁体产生的磁场与定子线圈中产生的磁场相互作用,从而产生力矩,驱动电机转动。
同时,通过控制磁场的强度和方向,可以实现对电机的转速和转矩的控制。
这些原理为永磁电机在工业生产和生活中的应用提供了基础,也为其未来的发展提供了潜力。
永磁同步电机的数学模型与矢量控制原理
永磁同步电机的数学模型及矢量控制原理WAA磁同步电机的转F上水盛体的安装方式的不同,则电机的制造丄适用场所、运行•性能、控制方法也郁有所五同。
根据氷磁体在转子上的位貰不同,永磁同步电机可分为小叫(i)表骷式永磁同应电机t Surface-mounted PMSM.简称SPMSM A. SPM)* Jt转f结构如下图所示。
SPM电机转子上的永磁体位于转子铁芯的表面,通常呈瓦片形, 为电机提供径向磁通。
另外,因外包钢膜上的感生涡流损耗,遣成较大的铁损,而且气隙较大•导致其效率较低。
但磁阻转矩较小.若对其进行合理的控制可获得较好的低速运转特性。
(ii)内埋式永磁同步电机(Interior PMSM,简称1PMSM或IPM),此类电机转子上的永磁体位于转了内部,通常呈条状。
由丁此种转子具仃不对称的磴路給构,所以它比SPMSM 分磁阳转矩,从而大大提离了电机的功率密度F实现屈磁控制。
同时,由于永磁休在转子铁芯内部,所以这类电机有更加坚固的转子結构,适合运转于高速场IPM 的定子电感随转『鎚极位西非线性变化.所以1PM的捽制性能随;匸子电流换柑相移影响口SPM与IPM的转于结构如图2.1所示。
本文上嘤研究SPMSM的数学模型及其矢豐控制方法。
水磁体铁芯<a> SPM转子结构<b) IPM转予结构图2.【永毬同歩电机转子蒂构2.2永磁同步电机的数学模型木节苜先建立PMSM的数学模型,这也是后续研究PMSM矢丘控制算法的屣础"接卜來分别对三相静止坐标系、两和邯止坐标系和两相旋转堰标系F的PMSM 的数学模型进行描述。
严格的说,永磁同步电机是一个存在非线性磁化特性和饱和效应的电磁装留,它的 动态方程式一个高阶微分方程,很难对它进行粘确求解,所以必须对它进行一定程度的 简化,将它化成一个二阶微分方程组。
为了突出主婆何题,先忽略次要因素,作如下假 设叫(1) 忽略谐波效应,设定子三相绕组完全对称且在空间中互差120°电角度,所 产生理想正弦磁动势;(2) 忽略永磁体的非线件饱和因素,认为各相绕纽的阴值、电感都是恒定的,FI Ro = R 、= R< = &丄(! = — = Lc ;(3) 不计电机的磁滞损耗和涡流损耗等: (4) 不考电频率和温度变化对电机参数的场响: (5) 转子上没有阻尼绕组,永磁体没有阻尼作用。
永磁同步电机基于扩展反电动势的复矢量模型

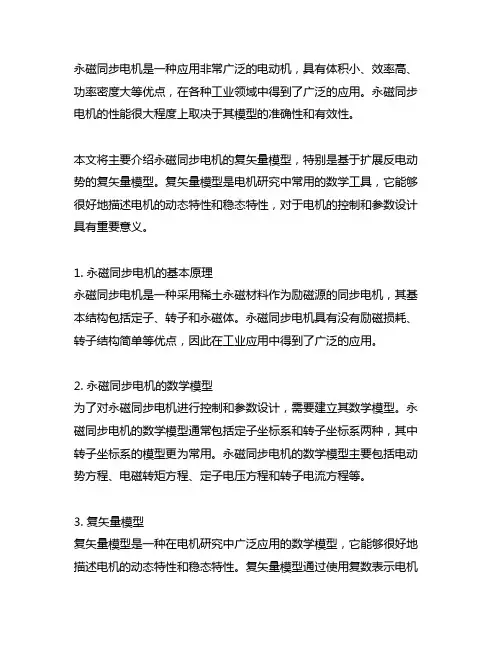

永磁同步电机是一种应用非常广泛的电动机,具有体积小、效率高、功率密度大等优点,在各种工业领域中得到了广泛的应用。
永磁同步电机的性能很大程度上取决于其模型的准确性和有效性。
本文将主要介绍永磁同步电机的复矢量模型,特别是基于扩展反电动势的复矢量模型。
复矢量模型是电机研究中常用的数学工具,它能够很好地描述电机的动态特性和稳态特性,对于电机的控制和参数设计具有重要意义。
1. 永磁同步电机的基本原理永磁同步电机是一种采用稀土永磁材料作为励磁源的同步电机,其基本结构包括定子、转子和永磁体。
永磁同步电机具有没有励磁损耗、转子结构简单等优点,因此在工业应用中得到了广泛的应用。
2. 永磁同步电机的数学模型为了对永磁同步电机进行控制和参数设计,需要建立其数学模型。
永磁同步电机的数学模型通常包括定子坐标系和转子坐标系两种,其中转子坐标系的模型更为常用。
永磁同步电机的数学模型主要包括电动势方程、电磁转矩方程、定子电压方程和转子电流方程等。
3. 复矢量模型复矢量模型是一种在电机研究中广泛应用的数学模型,它能够很好地描述电机的动态特性和稳态特性。
复矢量模型通过使用复数表示电机的各种电气量,将电机的动态特性和稳态特性统一起来,方便进行分析和计算。
4. 基于扩展反电动势的复矢量模型扩展反电动势是永磁同步电机中一个重要的物理现象,它是指在电机的磁场存在变化时,会产生一个类似于反电动势的作用。
在永磁同步电机的复矢量模型中,扩展反电动势起着重要的作用,能够更准确地描述电机的动态特性和稳态特性。
5. 应用实例通过对永磁同步电机基于扩展反电动势的复矢量模型进行建模和仿真分析,可以更加准确地预测电机的性能,并能够为电机的控制和参数设计提供参考。
在实际工程应用中,基于扩展反电动势的复矢量模型能够更好地指导电机的设计和控制,提高电机的性能和效率。
永磁同步电机是一种应用广泛的电机,其复矢量模型在电机的控制和参数设计中起着关键作用。
基于扩展反电动势的复矢量模型能够更准确地描述电机的动态特性和稳态特性,为电机的设计和控制提供了有力的支持。
永磁同步电机基础知识
(一) PMSM 的数学模型交流电机是一个非线性、强耦合的多变量系统。
永磁同步电机的三相绕组分布在定子上,永磁体安装在转子上。
在永磁同步电机运行过程中,定子与转子始终处于相对运动状态,永磁体与绕组,绕组与绕组之间相互影响,电磁关系十分复杂,再加上磁路饱和等非线性因素,要建立永磁同步电机精确的数学模型是很困难的。
为了简化永磁同步电机的数学模型,我们通常做如下假设:1) 忽略电机的磁路饱和,认为磁路是线性的;2) 不考虑涡流和磁滞损耗;3) 当定子绕组加上三相对称正弦电流时,气隙中只产生正弦分布的磁势,忽略气隙中的高次谐波;4) 驱动开关管和续流二极管为理想元件;5) 忽略齿槽、换向过程和电枢反应等影响。
永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成,在两相旋转坐标系下的数学模型如下:(l)电机在两相旋转坐标系中的电压方程如下式所示:d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ⎧=+-⎪⎪⎨⎪=++⎪⎩其中,Rs 为定子电阻;ud 、uq 分别为d 、q 轴上的两相电压;id 、iq 分别为d 、q 轴上对应的两相电流;Ld 、Lq 分别为直轴电感和交轴电感;ωc 为电角速度;ψd 、ψq 分别为直轴磁链和交轴磁链。
若要获得三相静止坐标系下的电压方程,则需做两相同步旋转坐标系到三相静止坐标系的变换,如下式所示。
cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ⎛⎫ ⎪-⎛⎫⎪⎛⎫ ⎪⎪=--- ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭ ⎪+-+⎝⎭(2)d/q 轴磁链方程: d d d f q q qL i L i ψψψ=+⎧⎪⎨=⎪⎩ 其中,ψf 为永磁体产生的磁链,为常数,0f r e ωψ=,而c r p ωω=是机械角速度,p 为同步电机的极对数,ωc 为电角速度,e0为空载反电动势,其值为每项倍。
永磁同步电机的模型和方法课件
电流方程
电流方程描述了PMSM的定子 电流与转子位置之间的关系。
电流方程通常表示为:I = Iq×sin(θr) + Id×cos(θr),其中 I是电流矢量,Iq是定子电流矢 量,Id是直轴电流矢量,θr是转
子位置角。
该方程反映了随着转子位置的变 化,定子电流矢量的变化情况。
磁链方程
磁链方程通常表示为:Ψ = L0×I + L1×(θr),其中Ψ 是磁通链数,L0和L1是与电机结构有关的常数,θr 是转子位置角。
06 参考文献
参考文献
01
总结词
详细描述了PMSM的数学模型和等效电路模型,并给出了仿真结果和实
验结果。
02 03
详细描述
本文介绍了永磁同步电机的数学模型和等效电路模型,通过仿真和实验 验证了模型的准确性和有效性。该文还对PMSM的控制器设计进行了详 细讨论,为PMSM的控制提供了理论依据。
总结词
磁链方程描述了PMSM的磁通链数与转子位置角之间 的关系。
该方程反映了随着转子位置的变化,磁通链数的变化 情况。
转矩方程
转矩方程描述了PMSM的输出转矩与定子电流之间的关系。
转矩方程通常表示为:T = (P/2π)×(θr×Iq),其中T是输出转矩,P是电机极对数,θr是转 子位置角,Iq是定子电流矢量中的直交分量。
永磁同步电机的发展趋势和挑战
发展趋势
随着技术的不断发展,永磁同步电机将朝着更高效率、更高可靠性、更小体积和更低成本的方向发展 。同时,随着智能制造和物联网技术的快速发展,永磁同步电机的智能化和网络化也将成为未来的发 展趋势。
挑战
尽管永磁同步电机具有许多优点,但在高温、高湿、高海拔等恶劣环境下运行时,仍存在一些挑战。 例如,高温会导致永磁材料性能下降,高湿会使电机腐蚀生锈,高海拔会使电机功率下降等。因此, 提高永磁同步电机的环境适应性是当前面临的重要问题之一。
永磁同步电机的数学模型与矢量控制原理
永磁同步电机的数学模型与⽮量控制原理永磁同步电机的数学模型及⽮量控制原理WAA磁同步电机的转F上⽔盛体的安装⽅式的不同,则电机的制造丄适⽤场所、运⾏?性能、控制⽅法也郁有所五同。
根据氷磁体在转⼦上的位貰不同,永磁同步电机可分为⼩叫(i)表骷式永磁同应电机t Surface-mounted PMSM.简称SPMSM A. SPM)* Jt转f结构如下图所⽰。
SPM电机转⼦上的永磁体位于转⼦铁芯的表⾯,通常呈⽡⽚形, 为电机提供径向磁通。
另外,因外包钢膜上的感⽣涡流损耗,遣成较⼤的铁损,⽽且⽓隙较⼤?导致其效率较低。
但磁阻转矩较⼩.若对其进⾏合理的控制可获得较好的低速运转特性。
(ii)内埋式永磁同步电机(Interior PMSM,简称1PMSM或IPM),此类电机转⼦上的永磁体位于转了内部,通常呈条状。
由丁此种转⼦具仃不对称的磴路給构,所以它⽐SPMSM 分磁阳转矩,从⽽⼤⼤提离了电机的功率密度F实现屈磁控制。
同时,由于永磁休在转⼦铁芯内部,所以这类电机有更加坚固的转⼦結构,适合运转于⾼速场IPM 的定⼦电感随转『鎚极位西⾮线性变化.所以1PM的捽制性能随;⼖⼦电流换柑相移影响⼝SPM与IPM的转于结构如图2.1所⽰。
本⽂上嘤研究SPMSM的数学模型及其⽮豐控制⽅法。
⽔磁体铁芯SPM转⼦结构图2.【永毬同歩电机转⼦蒂构2.2永磁同步电机的数学模型⽊节苜先建⽴PMSM的数学模型,这也是后续研究PMSM⽮丘控制算法的屣础"接⼘來分别对三相静⽌坐标系、两和邯⽌坐标系和两相旋转堰标系F的PMSM 的数学模型进⾏描述。
严格的说,永磁同步电机是⼀个存在⾮线性磁化特性和饱和效应的电磁装留,它的动态⽅程式⼀个⾼阶微分⽅程,很难对它进⾏粘确求解,所以必须对它进⾏⼀定程度的简化,将它化成⼀个⼆阶微分⽅程组。
为了突出主婆何题,先忽略次要因素,作如下假设叫(1)忽略谐波效应,设定⼦三相绕组完全对称且在空间中互差120°电⾓度,所产⽣理想正弦磁动势;(2)忽略永磁体的⾮线件饱和因素,认为各相绕纽的阴值、电感都是恒定的,FI Ro = R 、= R< = &丄(! = — = Lc ;(3)不计电机的磁滞损耗和涡流损耗等:(4)不考电频率和温度变化对电机参数的场响:(5)转⼦上没有阻尼绕组,永磁体没有阻尼作⽤。
永磁同步电机的复数数学模型
永磁同步电机的复数数学模型
永磁同步电机是一种采用永磁体作为励磁源的同步电机,其复
数数学模型可以通过磁动势方程和电磁转矩方程来描述。
首先,我
们可以从永磁同步电机的磁动势方程入手。
磁动势方程描述了永磁
同步电机中磁场的分布和变化规律。
其数学表达式为:
∇ × H = J + ∂D/∂t.
其中,∇ × H表示磁场的旋度,J表示电流密度,D表示电位
移矢量。
这个方程描述了磁场随时间和电流分布的变化关系。
接下来是永磁同步电机的电磁转矩方程。
电磁转矩方程描述了
电机在给定电流下产生的转矩。
其数学表达式为:
T_e = 1.5 (P/2) (ψ_m I_q ψ_q I_m)。
其中,T_e表示电磁转矩,P表示极对数,ψ_m和ψ_q分别表
示磁通链和电流的磁链,I_q和I_m分别表示电流的直轴分量和交
轴分量。
这个方程描述了电机的输出转矩与磁链和电流之间的关系。
综合考虑磁动势方程和电磁转矩方程,可以建立永磁同步电机的复数数学模型。
在这个模型中,磁链、电流和转矩可以用复数表示,从而方便进行分析和控制。
通过对这个复数数学模型的分析,可以设计出高效、精准的永磁同步电机控制策略,实现电机的高性能运行。
除了上述的磁动势方程和电磁转矩方程,永磁同步电机的复数数学模型还涉及到电机的参数、转子和定子的磁链方程、电流方程等内容。
这些内容综合起来构成了永磁同步电机的全面复数数学模型,为电机的分析、设计和控制提供了重要的理论基础。
永磁同步直线电机的数学建模
R=3.740625Ω
数学建模
永磁同步直线电机
为了方便分析控制性能和导出控制方法引入坐标变换
• 三相交流变量 Clarke变换 • 两相交流变量 Park变换 • 两轴直流变静止坐标系
变 换 矩 阵
两相旋转坐标系
建模前的假设
• 1)不考虑磁路饱和,忽略端部效应(如极数尽量取多,行 程两端留有较长的磁轨等) • 2)气隙中的磁场在空间上按正弦分布。
永磁同步直线电机的 d-q 轴模型
参数: L 为电枢轴电感 p 为极对数 Ψf为定子永磁体在电枢中的耦合磁链 Ke= Ψf· 为反电动势系数 p Kt=K·Ψf为推力系数 v 为电机速度 M 为动子和负载的质量 B为粘滞摩擦系数 Fm为电磁推力 Fd为负载阻力
永磁同步直线电机的数学模型框图
电枢电阻的计算
交流永磁同步电动机数学模型的建立与分析
交流永磁同步电动机数学模型的建立与分析1模型建立交流永磁同步电动机(Permanent Magnet Synchronous Motor, PMSM)根据转子位置可以分为内转子、外转子两种。
主要部件有机座、定子铁心、定子线圈、转子铁芯、永磁体、轴、轴承和电机端盖等,此外还包括转子支撑部件、冷却涵道、接线盒等结构。
PMSM的定子主要指定子绕组与定子铁心部分,对于常见的三相绕组,三相绕组对称分布,各相绕组轴线在空间互差120°,且通入三相绕组的电流相位依次相差120°。
PMSM的转子包括永磁体、转子铁心、转轴、轴承等。
转子提供的磁场主要是由转子铁芯上极性交替的永磁体所发出的,具体气隙平均磁密值大小以及气隙磁密波形的正弦性,主要取决于转子铁芯中永磁体的尺寸、摆放形式以及隔磁措施等因素。
为了所建立模型求解以及推导的便利性,首先对交流永磁同步电动机作如下假设:1)定子绕组Y接,三相绕组对称分布,各相绕组轴线在空间互差120°;转子上的永磁体在定转子气隙内产生主磁场,该磁场沿气隙圆周呈正弦波分布,转子没有阻尼绕组;2)忽略定子绕组的齿槽对气隙磁场分布的影响;3)假设铁心的磁导率时无穷大,不考虑电机定子和转子铁芯的涡流损耗以及磁滞损耗;4)认为定子绕组侧空载反电动势波形为正弦波;5)忽略电动机参数(绕组电阻与绕组电感等)的变化。
图3.1 三相两极PMSM结构简图如图3.1 所示,定子三相绕组AX、BY、CZ沿圆周均匀分布,A、B、C为各项绕组的首端,X、Y、Z为各项绕组的尾端,电流由绕组的首段流出,尾端流入。
此时绕组产生的磁场方向规定为该绕组轴线的正方向,即as、bs 和cs 分别代表A 相、B 相和C 相绕组的轴线,各相绕组分别通入相位相差120° 的电流。
以as、bs、cs为坐标轴,建立三相静止坐标系(如图3.1所示)。
转子的电角位置与电角速度的正方向选取为逆时针方向。
永磁同步电动机(PMSM)三相坐标系的数学模型
永磁同步电动机(PMSM)三相坐标系的数学模型2 PMSM 三相坐标系的数学模型为方便分析起见,将三相永磁的同步电动机看作是理想的电机,也就是说它符合下列假设:(1) 转子上面没有阻尼绕组;定子中各个绕组的电枢电阻、电感值相等,三相定子的绕组按对称的星形分布;(2) 其气隙磁场服从正弦分布而且各次谐波忽略不计,感应电动势也服从正弦分布;(3) 永磁体的等效的励磁电流恒定不改变;电机中的涡流、趋肤效应、电机铁芯饱和和磁滞损耗的影响均忽略不计;温度与频率不影响电机的参数。
坐标系正方向的选取: (1) 转子逆时针方向旋转为正; (2) 正向电流生出正向磁链;(3) 电压,电流的正方向按照电动机的惯例。
则静止三相坐标系里PMSM 的定子侧电压方程3333s s s s u R i p ψ=⋅+ (4-1)静止三相坐标系里PMSM 的定子侧磁链方程3333()s s s f s L i F ψψθ=⋅+⋅ (4-2) 式中,3A s B C i i i i ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦,3000000s R R R R ⎛⎫ ⎪=⎪ ⎪⎝⎭,3A s B C ψψψψ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦ 3A s B C u u u u ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦,3sin ()sin(120)sin(120)s F θθθθ⎡⎤⎢⎥=-︒⎢⎥⎢⎥+︒⎣⎦3331cos120cos 240100cos1201cos120010cos 240cos1201001s m l L L L ︒︒⎛⎫⎛⎫⎪ ⎪=︒︒+ ⎪ ⎪ ⎪ ⎪︒︒⎝⎭⎝⎭电机统一理论和机电能量转换告诉我们,电机的电磁力矩[37]*I m ()s s e p T n i ψ=- (4-3) 式中,*代表取共轭复数,Im 代表取虚部。
3 PMSMdq 坐标系的数学模型三相交流电机是一个耦合强、非线性、阶次高的多变量系统,它在三相静止的坐标系里的数学模型相当复杂,应用传统的控制策略对其实现交流调速有很大的困难,所以对于一般的三相交流电机常常应用矢量控制的方法,采用坐标变换,把三相交流的绕组等效变换成两相互相垂直的交流绕组或者旋转的两相直流的绕组,等效变换以后其产生的磁动势相等,系统的变量之间得到了部分的解耦,它的数学模型得到了大大简化,使得对于系统的分析和控制也简化了很多,使得它的数学模型与比较简单的直流电机类似[52]。
永磁电机的工作原理
永磁机电的工作原理永磁机电是一种常见的电动机,其工作原理基于磁场相互作用的原理。
它利用永磁体产生的磁场与电流产生的磁场相互作用,从而产生力矩,驱动机电运转。
永磁机电主要由定子和转子两部份组成。
定子是固定不动的部份,通常由铁心和绕组组成。
转子是旋转的部份,通常由永磁体和轴组成。
在永磁机电中,定子绕组通常由导线绕制而成,当通过绕组通电时,会产生一个磁场。
而永磁体则由具有较强磁性的材料制成,它具有自己的磁场。
当定子绕组通电时,产生的磁场与永磁体的磁场相互作用,产生力矩。
这个力矩使得转子开始旋转。
转子的旋转会导致磁场的变化,从而引起电流的变化。
这个反馈的电流可以通过传感器进行检测,从而实现对机电的控制。
永磁机电的工作原理可以通过以下几个步骤来描述:1. 电流通过定子绕组,产生一个磁场。
2. 定子磁场与永磁体的磁场相互作用,产生力矩。
3. 力矩使得转子开始旋转。
4. 转子的旋转导致磁场的变化。
5. 变化的磁场引起电流的变化。
6. 反馈的电流可以通过传感器检测,实现对机电的控制。
永磁机电的工作原理可以通过电磁理论和电动机原理来解释。
根据法拉第电磁感应定律,当导体在磁场中运动时,会感应出电动势。
在永磁机电中,转子的旋转引起磁场的变化,导致感应出电动势。
这个电动势可以通过传感器检测,用于控制机电的运行。
永磁机电具有许多优点,例如高效率、高功率密度、快速响应和可靠性等。
它们在许多应用领域中得到广泛应用,如电动汽车、电动工具、家用电器等。
总结起来,永磁机电的工作原理是通过定子绕组产生的磁场与永磁体产生的磁场相互作用,产生力矩,驱动机电运转。
转子的旋转导致磁场的变化,引起电流的变化,通过传感器检测反馈的电流,实现对机电的控制。
永磁机电具有高效率、高功率密度、快速响应和可靠性等优点,在众多应用领域中得到广泛应用。
(完整版)永磁同步电机的原理和结构
WORD文档可编辑第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流,在通入电流后就会在电动机的定子绕组中形成旋转磁场,由于在转子上安装了永磁体,永磁体的磁极是固定的,根据磁极的同性相吸异性相斥的原理,在定子中产生的旋转磁场会带动转子进行旋转,最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等,所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中,电动机的转速是从零开始逐渐增大的,造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、由转子磁路不对称而引等一系列的因素共同作用起的磁阻转矩和单轴转矩下而引起的,所以在这个过程中转速是振荡着上升的。
在起动过程中,质的转矩,只有异步转矩是驱动性电动机就是以这转矩来得以加速的,其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时,在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速,而出现转速的超调现象。
但经过一段时间的转速振荡后,最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说,永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似,主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构,在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择,所以永磁同步电机通常会被分为三大类:内嵌式、面贴式以及插入式,如图1.1所示。
永磁同步电机的运行性能是最受关注的,影响其性能的因素有很多,但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言,各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的,其最主要的原因是其拥有很多其他形式电机无法比拟的优点,例如其制造方便,转动惯性比较小以及结构很简单等。
永磁同步电机的模型和方法
在永磁同步电机的定子装有A、B、C三相对 称绕组,转子装有永久磁钢,定子和转子 间通过气隙磁场耦合。由于电机定子与转 子间存在相对运动,定转子之间的位置关 系是随时间变化的,因此,其定转子各参 量的电磁耦合关系十分复杂,给电机的分 析和控制带来很多麻烦。为了简化对永磁 同步电机的分析,建立现实可行的电机模 型,做如下假设
• 经过变换后得到α 、 β 、o坐标系的电压方 程为:
• α 、 β 、o坐标系的磁链方程为:
• 永磁同步电机在d 、q、0同步旋转坐标系的 磁链和电压方程
•
• 电机的电磁转矩矢量方程为
• 用d、q轴系分量来表示磁链和电流综合矢 量,有:
• 联立上式可得
• 其中 • 代入上式得 • 该式子第一项是电机定子电流与永磁体励 磁磁场之间产生的电磁转矩,第二项是由
于是得到永磁同步电机稳态控制方程:
要使实际电流跟随给定参考值,上式中还 加入反馈控制量。下面以比例积分PI调节为例, 于是得系统最终控制方程式:
• 采用 控制方法是基于转子磁通定向的矢量控 制方法,这种控制方法比较简单,其突出的优 点是没有电机直轴电枢反应,不会引起电机永 磁体的去磁现象,并且可以实现电机最大转矩 电流比控制。不足之处是没有考虑电机效率和 功率因数等问题。
• A、B、C三相坐标系中的同步电机数学模型 、 、 三相坐标系中的同步电机数学模型 • 在图中A 、B、C为电机三相定子绕组轴线, , ϴ为转子轴线d轴线与A相绕组轴线间的夹角, ψf为转子产生的链过定子的磁链。 • 永磁同步电机在A、B、C坐标下的定子电压 方程为(Is为电机定子三相电流的矢量综合 控制)
• 从永磁同步电机在A、B、C坐标系下的电压 方程和磁链方程可以看出,在A、称,同步电机的数学模型是一 组与转子瞬间位置有关的非线性时变方程。 因此,采用A、B、C坐标系的数学模型对永 磁同步电机进行分析和控制是十分困难的, 需要寻求比较简便的数学模型以实施对同 步电机的控制与分析。
永磁同步电机基础知识
(一) PMS M的数学模型交流电机是一个非线性、强耦合的多变量系统。
永磁同步电机的三相绕组分布在定子上,永磁体安装在转子上。
在永磁同步电机运行过程中,定子与转子始终处于相对运动状态,永磁体与绕组,绕组与绕组之间相互影响,电磁关系十分复杂,再加上磁路饱和等非线性因素,要建立永磁同步电机精确的数学模型是很困难的。
为了简化永磁同步电机的数学模型,我们通常做如下假设:1) 忽略电机的磁路饱和,认为磁路是线性的;2) 不考虑涡流和磁滞损耗;3) 当定子绕组加上三相对称正弦电流时,气隙中只产生正弦分布的磁势,忽略气隙中的高次谐波;4) 驱动开关管和续流二极管为理想元件;5) 忽略齿槽、换向过程和电枢反应等影响。
永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成,在两相旋转坐标系下的数学模型如下:(l)电机在两相旋转坐标系中的电压方程如下式所示:d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ⎧=+-⎪⎪⎨⎪=++⎪⎩其中,R s为定子电阻;u d、uq 分别为d 、q 轴上的两相电压;i d、iq 分别为d、q 轴上对应的两相电流;Ld 、Lq 分别为直轴电感和交轴电感;ωc为电角速度;ψd 、ψq 分别为直轴磁链和交轴磁链。
若要获得三相静止坐标系下的电压方程,则需做两相同步旋转坐标系到三相静止坐标系的变换,如下式所示。
cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ⎛⎫ ⎪-⎛⎫⎪⎛⎫ ⎪⎪=--- ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭ ⎪+-+⎝⎭(2)d/q轴磁链方程: d d d f q q qL i L i ψψψ=+⎧⎪⎨=⎪⎩ 其中,ψf 为永磁体产生的磁链,为常数,0f r e ωψ=,而c r p ωω=是机械角速度,p为同步电机的极对数,ωc 为电角速度,e0为空载反电动势,其值为每项绕倍.(3)转矩方程:32e d q q d T p i i ψψ⎡⎤=-⎣⎦ 把它带入上式可得:3()233()22e f q d q d q f q d q d q T p i L L i i p i p L L i i ψψ⎡⎤=+-⎣⎦=+- 对于上式,前一项是定子电流和永磁体产生的转矩,称为永磁转矩;后一项是转 子突极效应引起的转矩,称为磁阻转矩,若Ld=Lq ,则不存在磁阻转矩,此时,转矩方程为:32e f q t q T p i k i ψ== 这里,t k 为转矩常数,32t f k p ψ=. (4)机械运动方程: m e m L d T J B T dtωω=++ 其中,m ω是电机转速,L T 是负载转矩,J 是总转动惯量(包括电机惯量和负载惯量),B 是摩擦系数.(二) 直线电机原理永磁直线同步电机是旋转电机在结构上的一种演变,相当于把旋转电机的定子和动子沿轴向剖开,然后将电机展开成直线,由定子演变而来的一侧称为初级,转子演变而来的一侧称为次级。
永磁同步电机矢量控制原理公式。
永磁同步电机矢量控制原理公式。
全文共四篇示例,供读者参考第一篇示例:永磁同步电机矢量控制是一种先进的控制技术,通过对电机的电流和转子位置进行精确控制,实现电机的高性能运行。
在这种控制方法中,需要根据电机的数学模型来建立控制算法,其中最关键的是磁链方程、定子电压方程和永磁同步电机的运动方程。
下面我们就来详细介绍永磁同步电机矢量控制的原理及相关公式。
一、永磁同步电机的数学模型永磁同步电机是一种具有永磁体的同步电机,其主要结构包括定子和转子。
在永磁同步电机的数学模型中,通常采用dq轴坐标系描述电机的状态。
d轴与永磁磁场方向一致,q轴与d轴垂直。
永磁同步电机的磁链方程可表示为:\[\psi_d = L_d i_d + \psi_{fd}\]\[\psi_q = L_q i_q\]\(\psi_d\)和\(\psi_q\)分别为d轴和q轴的磁链,\(i_d\)和\(i_q\)分别为d轴和q轴的电流,\(L_d\)和\(L_q\)分别为d轴和q轴的电感,\(\psi_{fd}\)为永磁体的磁链。
定子电压方程可表示为:\(u_d\)和\(u_q\)分别为d轴和q轴的定子电压,\(R\)为定子电阻,\(\omega_{e}\)为电机的电角速度。
永磁同步电机的运动方程可表示为:\(T_e\)为电机的电磁转矩,\(P\)为电机的极对数。
二、永磁同步电机矢量控制原理1. 测量电机的dq轴电流和转子位置信息;2. 根据电机数学模型计算出电机的磁链和电压;3. 根据控制算法计算出需要的d轴和q轴电流指令;4. 将电流指令转换为三相电流控制信号,实现对电机的控制。
在矢量控制中,关键是根据电机的数学模型建立控制算法。
在控制算法中,常用的控制方法包括电流内环控制和速度外环控制。
电流内环控制通过控制d轴和q轴电流来实现对电机磁链和电磁转矩的精确控制;速度外环控制则通过控制电机的机械转矩和转速,实现对电机运行的稳定性和性能的优化。
永磁电机原理及数学模型
异步起动法:在转子上加上鼠笼或起动绕组,使之有异步电动机功能,在起动时励磁绕组不通电,相当异步电动机起动,待转速接近磁场转速时再接通励磁电源,就进入同步运行。
1
2
3
确定转子磁场的位置(初始定位)。知道转子磁极的初始位置,以该位置角建立dq0坐标系,就能使电机以最大力矩起动。如果初始位置角确定错误,则可能会导致转子启动慢、无法启动甚至倒转失步,最终导致启动失败。
永磁同步电机原理及数学模型
无刷直流电动机(BDCM) 基点:用装有永磁体的转子取代有刷直流电动机的定子磁极,将原直流电 动机的电枢变成定子。 三相永磁同步电动机(PMSM) 基点:用永磁体取代绕线式同步电动机转子中的励磁绕组,从而省去了励磁线圈、滑环和电刷,以电子换向实现无刷运行。PMSM的定子与绕线式同步电机基本相同。 主要从永磁体励磁磁场在定子相绕组中感应出的电动势波形来区分这两类电动机。
在交流电机三相对称绕组中,通过三相对称电流可以在电机气隙中产生空间旋转的磁场。在功率不变的条件下,按照磁动势相等的原则,三相对称绕组产生的空间旋转磁场可以用两相对称绕组来等效,三相静止坐标系和两相静止坐标系的变换则建立了在磁动势不变情况下,三相绕组和两相绕组电压、电流和磁动势之间的关系。我们可以看出两坐标系的A、α轴共轴。当磁动势相等时,则ABC在αβ坐标轴上的分量与两相在该轴上的变量关系如下:
在不影响控制性能的情况下,为了简化分析的复杂性,结合所用电机的特点,我们给出以下假设: 定子三相绕组对称,均匀,Y型连接; 反电动势为正弦; 铁磁部分磁路线性,不计饱和、剩磁、涡流、磁滞损耗等影响; 转子无阻尼绕组,永磁体无阻尼作用。
内容
类别
BDCM
PMSM
转矩
高1 5%
低
功率
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
p
r
nr
于是有
p 1时,
n
r
r
T T em
1 B
r
Jp
r
p p n n
为了便于动态仿真,可将 电压方程和运动方程写成状态 方程的形式,即:
pid ud Rsid
数学模型
永磁同步电动机利用定子三相交流电流与永 磁转子的磁场互相作用所产生的电磁转矩带动 电动机转子转动。电机转速、频率及极对数的 关系如下:
其中:ns以表示同步转速,f1为定子电流频率,
P是永磁同步电动机的极对数。
为了实现电机数学模型的解耦,常用的坐标系及其 关系如下图所示。
坐标变换
坐标变换 矢量变换是简化交流电机模型复杂性的重要数学方
量与两相在该轴上的值必定对应相等。
PARK变换
数学模型中d、q变量与a、b、c变量关系如下:
模型建立
在不影响控制性能的情况下,为了简化分 析的复杂性,结合所用电机的特点,我们给出 以下假设: 1)定子三相绕组对称,均匀,Y型连接; 2)反电动势为正弦; 3)铁磁部分磁路线性,不计饱和、剩磁、涡流、 磁滞损耗等影响; 4)转子无阻尼绕组,永磁体无阻尼作用。
BDCM与PMSM比较
内 容
类别 BDCMBiblioteka 转矩高1 5%PMSM
低
功率
高1 5%
低
调速范围 较窄
宽
定子纹波 较大
小
电流
损耗
大
小
反馈方式 每隔60度检测一次 连续检测
PMSM简介
永磁式同步电动机结构简单、体积小、重量轻、损耗小、 效率高,和直流电机相比,它没有直流电机的换向器和 电刷等缺点。和其他类型交流电动机相比,它由于没有 励磁电流,因而效率高,功率因数高,力矩惯量比较大, 定子电流和定子电阻损耗减小,且转子参数可测、控制 性能好;但它与异步电机相比,也有成本高、起动困难 等缺点。和普通同步电动机相比,它省去了励磁装置, 简化了结构,提高了效率。永磁同步电机矢量控制系统 能够实现高精度、高动态性能、大范围的调速或定位控 制,因此,在医疗器械、化工、轻纺、数控机床、工业 机器人、计算机外设、仪器仪表、微型汽车和 电动自 行车等领域中都获得应用。
电磁转矩方程:
T p i i
em
n
dq
qd
将磁琏方程带入
T p i L L i i
em
n
fq
d
q dq
在转子参考坐标中,若取d轴的反方向为虚轴,取q
轴为实轴,则在整个复平面内,可将定子电流空间向量
表示为: is iq jid
与d轴间角度为β,于是可有
法,是交流电机矢量控制的基础。在建立永磁同步电机 数学模型之前,我们先简要介绍一下两种常用的坐标变 换,即:Clark变换和Park变换。其具体内容如下:
CLARK变换
在交流电机三相对称绕组中,通过三相对 称电流可以在电机气隙中产生空间旋转的磁场。 在功率不变的条件下,按照磁动势相等的原则, 三相对称绕组产生的空间旋转磁场可以用两相 对称绕组来等效,三相静止坐标系和两相静止 坐标系的变换则建立了在磁动势不变情况下, 三相绕组和两相绕组电压、电流和磁动势之间 的关系。我们可以看出两坐标系的A、α轴共轴。 当磁动势相等时,则ABC在αβ坐标轴上的分
永磁同步电动机是依靠永磁转子磁场和定子旋 转磁场的相互作用而工作的。
对于由电网直接启动的永磁同步电动机,为了 解决起动和同步运行问题,需在永磁转子上增 设鼠笼绕组或磁滞材料环。
对于由变频器驱动的永磁伺服电动机,不需要 这种感应电动机转矩,因为驱动系统可由静止 状态自同步起动。
考虑到装设阻尼绕组也会为谐波电流提供流通 路径,这些谐波电流是由定子磁通势谐波引起 的,基于上述原因,PMSM一般不装阻尼绕组。
id is cos
iq is sin
可得, T p L i i L L i em
n
sin 1
md f s
2
d
q
2 s
sin
2
电动机的运动方程为:T em T1 Br Jpr
式中, 为负载转矩;B为粘滞摩擦系数; 为机械角 速度;J为转子和所带负载的总转动惯量。
异步起动法:在转子上加上鼠笼或起动绕组,使之有异步 电动机功能,在起动时励磁绕组不通电,相当异步电动机 起动,待转速接近磁场转速时再接通励磁电源,就进入同 步运行。
确定转子磁场的位置(初始定位)。 知道转子磁极的初始位置,以该位置角建 立dq0坐标系,就能使电机以最大力矩起 动。如果初始位置角确定错误,则可能会 导致转子启动慢、无法启动甚至倒转失步, 最终导致启动失败。
电压方程还可以写成:
u R i L i L i p
q
sq
r dd
rf
u R i L i L i p p
d
sd
dd
f
r qq
若式中
p 0 f
,则有
u R i L i L i p
q
sq
r dd
rf
ud Rsid Ld pid L i r q q
PMSM结构
结构形式要根据应用上的具体要求和运行条件而定, 还与选择的永磁材料有关。 整体结构而言:内转子和外转子式
磁场方向而言:径向和轴向磁场
定子结构而言:分布绕组和集中绕组,以及有槽和无槽
转子结构而言:凸装式、嵌入式和内埋式,前两种又称 为外装式结构。
永磁同步电动机的起动
永磁同步电机原理及数学模型
交流永磁伺服系统分类
无刷直流电动机(BDCM)
基点:用装有永磁体的转子取代有刷直流电动机的定子 磁极,将原直流电 动机的电枢变成定子。
三相永磁同步电动机(PMSM)
基点:用永磁体取代绕线式同步电动机转子中的励磁绕 组,从而省去了励磁线圈、滑环和电刷,以电子换向实 现无刷运行。PMSM的定子与绕线式同步电机基本相同。 主要从永磁体励磁磁场在定子相绕组中感应出的电 动势波形来区分这两类电动机。
辅助电动机起动法:选用一台与同步电动机极数相同的小 型异步电动机作为起动电动机,起动时,先用起动电动机 将同步电动机带动到异步转速,再将同步电动机接上三相 交流电源,这样同步电动机即可起动,但这种方法仅适用 于空载起动。
变频电源起动法:先采用变频电源向同步电动机供电,调 节变频电源使频率从0缓慢升高,旋转磁场转速也从0缓慢 升高,带动转子缓慢同步加速,直到额定转速。该方法多 用于大型同步电动机的起动。
r dd
rf
ud Rsid L i r q q
磁琏方程中:
L i L i
d
dd
md f
L i
md f
f
其中, 为d轴励磁电感。
最终电压方程还可以写成:
u R i L i L i L i p
q
sq
r dd
md f
ud Rsid L i r q q
另外, r f ef
为永磁体正弦磁场在转速
绕组中产生的感应电动势。
于是,电压方程还可以写成
uq Rsiq Lq piq
L i e
r dd
f
ud Rsid Ld pid L i r q q
下于q轴
在稳态情况下有:
u R i L i
q
sq
L i L/
r qq
d
i u R i L i L i L p
/
q
q
sq
r dd
r md f
q
p T p T p
/J
r
n em
n1
r
