074106kV油纸绝缘电缆户内型终端头制作质量管理范文
交联聚乙烯绝缘电缆热缩终端头制作质量管理
10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2、施工准备2.1设备及材料要求：2.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。
2.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。
辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。
2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。
2.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。
2.3.4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。
3、操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1工艺流程：摆放在大瓷盘中。
3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3.4剥除电缆护层（图3.4）：图3.43.4.1剥外护层：用卡子将电缆垂直固定。
从电缆端头量取750mm（户内头量取550mm），剥去外护套。
3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。
3.4.3剥内垫层：从铠装断口量取20mm内垫层，其余剥去。
然后，摘去填充物，分开芯线。
3.5焊接地线（图3.5）：图3.5用编织铜线作电缆钢带及屏蔽引出接地线。
先将编织线拆开分成三份，重新编织分别绕各相，用电烙铁、焊锡焊接在屏蔽铜带上。

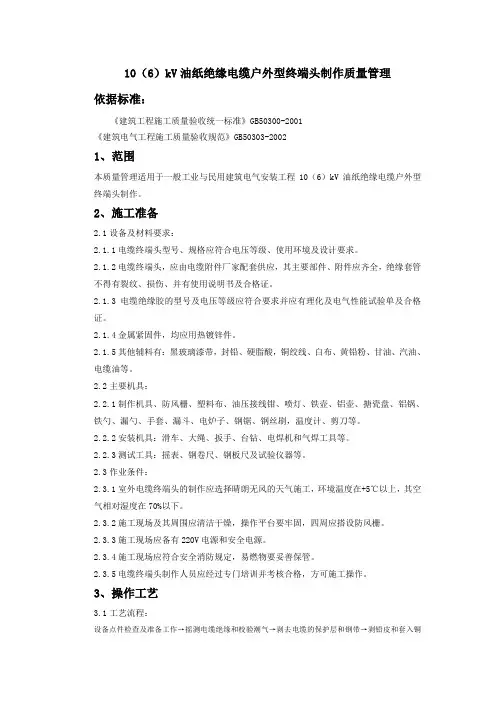

10(6)kV油纸绝缘电缆户外型终端头制作质量管理范文
10（6）kV油纸绝缘电缆户外型终端头制作质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本质量管理适用于一般工业与民用建筑电气安装工程10（6）kV油纸绝缘电缆户外型终端头制作。
2、施工准备2.1设备及材料要求：2.1.1电缆终端头型号、规格应符合电压等级、使用环境及设计要求。
2.1.2电缆终端头，应由电缆附件厂家配套供应，其主要部件、附件应齐全，绝缘套管不得有裂纹、损伤、并有使用说明书及合格证。
2.1.3电缆绝缘胶的型号及电压等级应符合要求并应有理化及电气性能试验单及合格证。
2.1.4金属紧固件，均应用热镀锌件。
2.1.5其他辅料有：黑玻璃漆带，封铅、硬脂酸，铜绞线、白布、黄铅粉、甘油、汽油、电缆油等。
2.2主要机具：2.2.1制作机具、防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、搪瓷盘、铝锅、铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、剪刀等。
2.2.2安装机具：滑车、大绳、扳手、台钻、电焊机和气焊工具等。
2.2.3测试工具：摇表、钢卷尺、钢板尺及试验仪器等。
2.3作业条件：2.3.1室外电缆终端头的制作应选择晴朗无风的天气施工，环境温度在+5℃以上，其空气相对湿度在70%以下。
2.3.2施工现场及其周围应清洁干燥，操作平台要牢固，四周应搭设防风栅。
2.3.3施工现场应备有220V电源和安全电源。
2.3.4施工现场应符合安全消防规定，易燃物要妥善保管。
2.3.5电缆终端头制作人员应经过专门培训并考核合格，方可施工操作。
3、操作工艺3.1工艺流程：设备点件检查及准备工作→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→剥铅皮和套入铜压盖→压接出线铜杠和排潮包缠绝缘层→装配电缆终端盒→电缆终端头安装固定→灌注绝缘胶→试运行验收3.2电缆终端头制作按以下制作程序进行。
从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
技术交底-北京建工集团-通用-10(6)KV油纸绝缘电缆户内型终端头制作范文
3.10.3从橡皮手指套至线鼻子全长用黑漆隔带以半重叠方法包缠二层。
3.11固定电缆终端头。装好尼龙电缆头的抱箍，将电缆头固定牢、距封地线50mm处安装固定电缆的支架，电缆垂直段超过1500mm应有二个固定支架。
3.7.5掰芯线，一只手用力握住芯绒根部，另一只手轻轻地将芯线掰开，用力不得过猛，以免损伤芯线绝缘纸。
3.8包缠电缆绝缘和套入耐油胶管：
将各芯线上的相色纸用手撕掉，用手拆棉丝沾酒精擦掉各芯线上的电缆油，然后顺绝缘纸缠绕的方向以半重叠的方法包缠二层黑漆隔带。按电缆芯线的长度套入耐油胶管，直至三芯分开处，距三芯分开处50mm、每相同200mm段采用半重叠包缠六层黑漆隔带。
4.1.2电缆终端头封闭严密，填料灌注饱满，无气泡、渗油现象，芯线连接紧密。
检验方法：观察检查和检查试验记录。
4.2基本项目：
电缆头外型美观、光滑、无砂眼、芯线弯曲处无折波。
检查方法：观察检查。
5成品保护
5.1制作电缆头的过程中，对易损件要轻拿轻放，材料工具保持干净，以免影响制作质量。
5.2灌注绝缘胶时，不许触动电缆头有关部件。
3.7.3胀铅：胀铅时用胀铅器，顺统包纸的缠绕方向与胀铅口成30°～45°角，将铅包胀成45°角形成喇叭口，铅口要光滑、对称、无毛刺。
3.7.4剥除统包纸：首先剥去外层半导体纸，然后在胀铅口25mm处包缠5层黑漆隔带，并填平胀铅喇叭口最后一层包过胀铅喇叭口，从电缆末端用手撕掉统包纸，用电工刀切去填料（须注意下刀方向应使刀滑脱时不致损伤电缆绝缘）。
5.3电缆头制作完毕后，立即安装固定，送电运行，暂不能送电或有其它作业时，对电缆头加木箱给予保护，防止砸、碰。

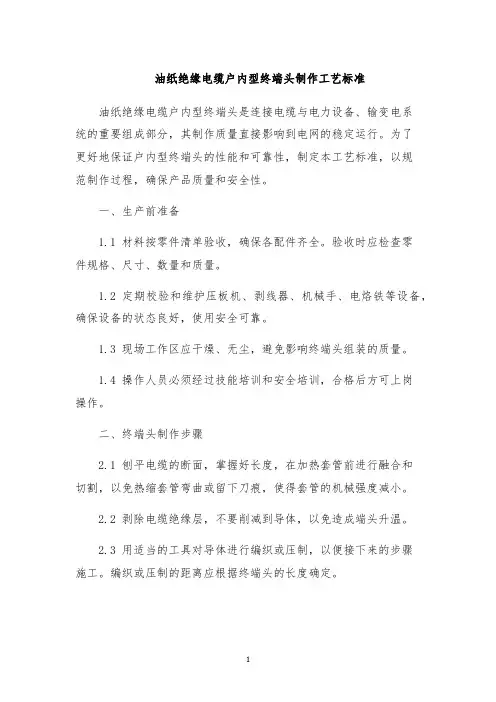

油纸绝缘电缆户内型终端头制作工艺标准
油纸绝缘电缆户内型终端头制作工艺标准油纸绝缘电缆户内型终端头是连接电缆与电力设备、输变电系统的重要组成部分，其制作质量直接影响到电网的稳定运行。
为了更好地保证户内型终端头的性能和可靠性，制定本工艺标准，以规范制作过程，确保产品质量和安全性。
一、生产前准备1.1 材料按零件清单验收，确保各配件齐全。
验收时应检查零件规格、尺寸、数量和质量。
1.2 定期校验和维护压板机、剥线器、机械手、电烙铁等设备，确保设备的状态良好，使用安全可靠。
1.3 现场工作区应干燥、无尘，避免影响终端头组装的质量。
1.4 操作人员必须经过技能培训和安全培训，合格后方可上岗操作。
二、终端头制作步骤2.1 刨平电缆的断面，掌握好长度，在加热套管前进行融合和切割，以免热缩套管弯曲或留下刀痕，使得套管的机械强度减小。
2.2 剥除电缆绝缘层，不要削减到导体，以免造成端头升温。
2.3 用适当的工具对导体进行编织或压制，以便接下来的步骤施工。
编织或压制的距离应根据终端头的长度确定。
2.4 按照设计的长度切割终端头芯线，芯线的长度应少于套管的长度，以方便安装。
在芯线较长的情况下，应将芯线裁剪成两段，然后在距离电缆端 2cm 处进行 welding。
2.5 将芯线、铜套和套管进行拼接和组装，整理好芯线和非金属部分，确保芯线与套管之间没有空隙。
2.6 使用电烙铁对维修止水带进行打火，并切断多余的塑料。
将止水带放在终端头的金属部分上，以便在施工中使终端头达到止水效果。
2.7 套上热缩套管，使之象限装配，节省现场制作时间。
2.8 确保安装完毕后，终端头接头处无空隙，套管缩合均匀，避免在使用中产生漏水现象。
三、质量检验3.1 在制作过程中，必须进行长度、外观和尺寸的检验。
3.2 终端头的外观应无明显缺陷，芯线必须与套管结实连接，不允许断股。
3.3 检查终端头的焊接和压结连接，确保连接牢固，无放松现象。
3.4 检查终端头的热缩套管是否均匀缩合，无气泡或气孔。
07-4 10(6)kV油纸绝缘电缆户内型终端头制作质量管理 (2)
10（6）kV油纸绝缘电缆户内型终端头制作质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本质量管理适用于一般工业与民用建筑电气安装工程10（6）kV电纸绝缘电缆户内终端头制作。
2、施工准备2.1设备及材料要求：2.1.1电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表2-2、2-3）。
NTB型电缆终端头NTB型电缆终端头主要材料表主要材料表表2-2 表2-3AHAHAGAHAGAGGAGAGGAFFFFAFAFAHAHAGAHAGAGGAGAGGAFFFFAFAFAHAHAGAHAGAGGAGAGGAFFFFAFAF压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。
2.1.3固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2.2主要机具：2.2.1制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。
2.2.2安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。
2.2.3测试工具：摇表、钢板尺、温度计、试验仪器等。
AHAHAGAHAGAGGAGAGGAFFFFAFAF2.3作业条件：2.3.1电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为70%以上。
2.3.2施工现场及其周围应清洁、干燥。
2.3.3土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.4施工现场应有220V电源和安全电源。
2.3.5电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。
3、操作工艺3.1工艺流程：设备点件检查→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→焊接地线→剥去铅皮→套入耐油胶管AHAHAGAHAGAGGAGAGGAFFFFAFAF→压接线鼻子→装配电缆终端头→固定电缆终端头→灌注电缆绝缘胶→接地校核相位→试运行与验收3.2电缆终端头制作按以下制作程序进行。
07-2 10(6)kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作质量管理
低压电缆头制作安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。
2、施工准备2.1材料要求：2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。
2.2主要机具：2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。
2.2.2测试器具：钢卷尺、摇表、万用表、试铃。
2.3施工条件：2.3.1电气设备安装完毕，室内空气干燥。
2.3.2电缆敷设并整理完毕，核对无误。
2.3.3电缆支架及电缆终端头固定支架安装齐全。
2.3.4现场具有足够照度的照明和较宽敞的操作场地。
3、操作工艺3.1工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2摇测电缆绝缘：3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。
3.2.2电缆摇测完毕后，应将芯线分别对地放电。
3.3剥电缆铠甲，打卡子：3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。
锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。
电缆头套型号尺寸见表3.3.1和图3.3.1。
图3.3.1电缆头套型号尺寸表3.3.1序号型号规格尺寸适用范围1（mm）D（mm）VV，V1V四芯（mm2）VV20，V1V20四芯（mm2）123456VDT-1VDT-2VDT-3VDT-4VDT-5VDT-68610112213815015820253240444810～1625～3550～7095～12015018510～1625～3550～7095～1201501853.3.23.3.3在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。
07-4 10(6)kV油纸绝缘电缆户内型终端头制作质量管理范文
10（6）kV油纸绝缘电缆户内型终端头制作质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本质量管理适用于一般工业与民用建筑电气安装工程10（6）kV电纸绝缘电缆户内终端头制作。
2、施工准备2.1设备及材料要求：2.1.1电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表2-2、2-3）。
NTB型电缆终端头NTB型电缆终端头主要材料表主要材料表表2-2 表2-32.1.2格证，绝缘胶应有理化和电气性能的试验单。
2.1.3固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2.2主要机具：2.2.1制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。
2.2.2安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。
2.2.3测试工具：摇表、钢板尺、温度计、试验仪器等。
2.3作业条件：2.3.1电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为70%以上。
2.3.2施工现场及其周围应清洁、干燥。
2.3.3土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.4施工现场应有220V电源和安全电源。
2.3.5电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。
3、操作工艺3.1工艺流程：设备点件检查→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→焊接地线→剥去铅皮→套入耐油胶管→压接线鼻子→装配电缆终端头→固定电缆终端头→灌注电缆绝缘胶→接地校核相位→试运行与验收3.2电缆终端头制作按以下制作程序进行。
从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。
3.3设备点件检查：3.3.1开箱点件检查，应有施工单位、供货单位或建设单位共同进行检查，并做好记录。
油纸绝缘电缆106kV户内型终端头制作工艺
3.7.3胀铅：胀铅时用胀铅器，顺统包纸的缠绕方向与胀铅口成30°～45°角，将铅包胀成45°角形成喇叭口，铅口要光滑、对称、无毛刺（图2-16）。
4质量标准
4.1保证项目：
4.1.1电缆终端头的耐压结果、泄漏电流和绝缘电阻必须符合施工规范规定。
4.1.2电缆终端头封闭严密，填料灌注饱满，无气泡、渗油现象，芯线连接紧密。
检验方法：观察检查和检查试验记录。
4.2基本项目：
电缆头外型美观、光滑、无砂眼、芯线弯曲处无折波。
检查方法：观察检查。
5成品保护
→
试运行与验收
3.2电缆终端头制作按以下制作程序进行。从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。
3.3设备点件检查：
3.3.1开箱点件检查：应有施工单位、供货单位或建设单位共同进行检查，并做好记录。
3.3.2电缆终端盒点件应根据设备技术资料或说明书进行，配件齐全，无损伤。
3.3.3电缆终端盒的型号必须符合设计要求，各配件相吻合，见表2-4，表2-5。
3.4.3另一种校潮方法是火烧法：将绝缘纸撕下，用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶的声音。
校潮要彻底，如发现电缆绝缘有潮气侵入时，应逐段切除、校潮，直至没有潮气为止。
3.5剥去电缆的保护层：
根据电缆终端头固定支架至连接设备之间的距离决定剥切尺寸和尾线的长短（见图2-14，尾线应能满足互换相位的要求）。
kV交联聚乙烯绝缘电缆户内户外热缩终端头制作质量管理
10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2、施工准备2.1设备及材料要求：2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
3、操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1工艺流程：摆放在大瓷盘中。
3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3.4剥除电缆护层（图3.4）：图3.43.5焊接地线（图3.5）：图3.5用编织铜线作电缆钢带及屏蔽引出接地线。
先将编织线拆开分成三份，重新编织分别绕各相，用电烙铁、焊锡焊接在屏蔽铜带上。
用砂布打光钢带焊接区，用铜丝绑扎后和钢铠焊牢。
在密封处的地线用锡填满织线，形成防潮段。
3.6包绕填充胶，固定三叉手套（图3.6）：图3.6℃。
3.7剥铜屏蔽层和半导电层：由手套指端量取55mm铜屏蔽层，其余剥去。
从铜屏蔽层端量取20mm半导电层，其余剥去。
3.8制作应力锥。
用酒精将电缆芯线擦试干净后按图3.8的要求进行操作。
图3.83.9固定应力管：用清洁剂清理铜屏蔽层、半导电层、绝缘表面，确保表面无碳迹。
然后，三相分别套入应力管，搭接铜屏蔽层20mm，从应力管下端开始向上加热收缩固定。
3.10压接端子：先确定引线长度，按端子孔深加5mm，剥除线芯绝缘，端部削成“铅笔头”状。
压接端子，清洁表面，用填充胶填充端子与绝缘之间的间隙及接线端子上的压坑，并搭接绝缘层和端子各10mm，使其平滑。
10(6)KV油纸绝缘电缆户内型终端头制
10 (6) KV油纸绝缘电缆户内型终端头制作1 范围本工艺标准适用于一般工业与民用建筑电气安装工程的10(6)kV 电纸绝缘电缆户内终端头制作。
2 施工准备2.1 设备及材料要求：2.1.1 电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证(表2-2、表2-3)。
2.1.2 电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。
2.1.3 固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2.2 主要机具：2.2.1 制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、抽瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。
2.2.1 安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。
2.2.3 测试工具：摇表、钢板尺、温度计、试验仪器等。
2.3 作业条件：2.3.1电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在+5C以上，其空气相对湿度直为70%以上。
2.3.2施工现场及其周围应清洁、干燥。
NTB型电缆终端头主要材料表表2-2序号材料名称备注1 接线端子与电缆线芯相配，采用DL 或DT 系列2 聚丙烯外壳与电缆线芯截面及电压等级相配3 耐油橡胶管与电缆线芯截面及电压等级相配4G20环氧冷浇铸剂与相对应号数的聚丙烯外壳配合使用5 环氧树脂涂料6 无碱玻璃丝带7 相色聚氯乙烯带红、黄、绿、黑四色8 透明聚氯乙烯带9 黄蜡带10 接地线11 封铅铅65%xx35%NTN 型电缆终端头主要材料表表2-3序号材料名称备注1接线端子与电缆线芯相配，采用DL或DT系列2 塑料壳体与电缆线芯截面及电压等级相配3 油浸黑玻璃漆带4 黑玻璃漆带5 相色聚氯乙烯带红、黄、绿、黑四色6 透明聚氯乙烯带7 聚氯乙烯软管与电缆线芯截面相配8 沥青绝缘胶详见附注59 封铅铅65%xx35%10 接地线11 绑扎铜线l/ 2 ，1mm12xx2.3.3 土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
建筑行业油纸绝缘电缆10(6) kV户外型终端头制作
油纸绝缘电缆10〔6〕kV户外型终端头制造1范畴本工艺标准有用于一般产业与民用修建电气装置工程10〔6〕kV油纸绝缘电缆户外型终端头制造。
2施工预备2.1装备及材料恳求：电缆终端头型号、规格应契合电压品级、运用情况及计划恳求。
电缆终端头，应由电缆附件厂家配套供应，其要紧部件、附件应完全，绝缘套管不得有裂纹、损害、并有运用说明书及及格证。
电缆绝缘胶的型号及电压品级应契合恳求并应有理化及电气功能实验单及及格证。
金属紧固件，均运用热镀锌件。
其余辅料有：黑玻璃漆带，封铅、硬脂酸，铜绞线、白布、黄铅粉、甘油、汽油、电缆油等。
2.2要紧机具：制造机具：防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、珐琅盘、铝锅、铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、铰剪等。
装置机具：滑车、年夜绳、扳手、台钻、电焊机跟气焊东西等。
测试东西：摇表、钢卷尺、钢板尺及实验仪器等。
2.3功课前提室外电缆终端头的制造应选择阴沉无风的气象施工，情况温度在+5℃以上，其气氛绝对湿度在70%以下。
施工现场及其四周应洁净单调，操纵平台要结实，四月应搭布防风栅。
施工现场应备有220V电源跟平安电源。
施工现场应契合平安消防规则，易燃物要妥当保存。
电缆终端头制造职员应通过专门培训并调查及格，方可施工操纵。
3操纵工艺3.1工艺流程：→→→→→→→→3.2电缆终端头制造按以下制造顺序进展。
从开始剥切到制造充毕必需连续进展，一次实现，免得受潮。
3.3装备点件反省及预备任务：开箱点件反省，应有施工单元与供货单元或建立单元〔监理工程师〕独特进展反省，并做好记载。
.1电缆终端盒点件应按照装备技巧材料或说明书进展，配件完全，无损害。
.2电缆端头盒的型号必需契合计划恳求，各配件符合合。
铜压盖及出线铜杠挂锡。
拆下铜压盖，将封铅部分及出线铜杠接线孔内壁挂锡。
将电缆终端盒外部用钢丝刷撤除污物及铁锈，而后用布沾汽油连同瓷套管表里均擦试洁净。
预备好电缆终端盒全体密封垫，年夜盖采纳橡皮垫或鸡毛纸垫，瓷套管及加剂孔均采纳鸡毛纸垫。
油纸绝缘电缆kV户内型终端头制作工艺
油纸绝缘电缆kV户内型终端头制作工艺油纸绝缘电缆kV户内型终端头制作工艺电力行业或者电气工程领域经常会涉及到高压电缆的制作和安装工作。
而此类工作中，往往需要使用到终端头等部件，以连接电缆与设备。
其中，油纸绝缘电缆kV户内型终端头便是一种性能较高的终端头型号。
一、工艺概述油纸绝缘电缆是传统高压电缆中应用较广的一种。
户内型终端头是指连接到室内设备的高压电缆终端，具有良好的密封性，能够起到保护电缆的作用。
该终端头采用油纸绝缘，具有很好的耐热性、抗湿性、耐油性等，因此使用寿命较长。
在制作油纸绝缘电缆kV户内型终端头时，主要需要进行以下几个步骤：1. 电缆终端去污在进行终端头制作前，首先需要对电缆终端进行去污处理。
因为电缆长期受到环境、氧化等因素影响，终端会积聚一些污垢、氧化物等。
这些污垢、氧化物会降低终端头与电缆的密封性和接触性能，从而影响到终端头的性能。
2. 电缆终端削切在经过去污处理后，需要对电缆终端进行削切处理。
这个过程需要使用终端削切模具，对电缆终端进行削切。
这个过程需要非常谨慎，因为如果削切过程不够精确，容易导致电缆终端变形，影响到终端头的质量。
3. 安装油纸绝缘套管在削切完成后，需要进行油纸绝缘套管的安装。
这个过程需要将绝缘套管轻轻地推进电缆终端，直至套管的一段覆盖在终端上。
这个过程需要同时检查油纸绝缘套管的尺寸和质量。
4. 终端头组装在进行完前三个步骤后，需要将终端头部件进行组装。
这个过程主要包括安装金属壳体、安装绝缘罩以及焊接接地件等工作。
需要注意的是，此处的焊接技术应该得到高度重视，以确保电缆与设备的安全可靠。
5. 测试终端头性能在完成组装后，需要进行终端头性能测试。
测试过程包括测试绝缘电阻、介质损耗、金属间电压、局部放电等，确保终端头符合电气性能要求。
以上便是油纸绝缘电缆kV户内型终端头制作的大致工艺过程。
在实际制作过程中，还需要特别注意一些事项，比如材料选用、模具制作、机械加工技术等。
07-5 10(6)kV油纸绝缘电缆户外型终端头制作质量管理
350×350、500×500、600×600、600×700、600×750、
600×800、600×900、600×1000、600×2050、800× 柱
800、800×900、800×2050、900×900、900×1600、 1000×1000、直径 900
200×300、200×400、200×500、300×400、300×450、
24
京建法[2019]11 号文
分项工程安全管理实施细则》
25
《关于加强房屋建筑和市政基础设施工程施工技术管理工 京建法[2018]22 号文
作的通知》
城泰技质发[2018]79
26
《关于规范集团在施项目模架支撑体系的通知》
号
27 企业
《建设工程施工强制性标准做法集》第 I 批
28
《建设工程施工强制性标准做法集》第 II 批
图纸编号
A-M-001~004、A-S-001~004、A-FP-001~005、A-SC-0101~003、 A-PT-LT001~008、A-DT-PD001~010、A-DF-WQB001~003
S0-001~S0-004、S1-001~S1-003、S2-001~S2-024、 S3-001~S3-014、S4-001~S4-004
150 150 150 200 120 150
搭设高度 8 米以上
平面尺寸（m） 支撑高度（m）
14.9×11.4
8.35
6.7×14.7
10.15
5.9×14.7
10.15
14.9×6.2
33.7
14.9×11.4
18.68
10.3×26.2
18.35
07-210kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作质量管理
10 （6） kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作质量管理依据标准：《建筑工程施工质虽:验收统一标准》GB50300-2001《建筑电气工程施工质量验收规X》GB50303-20021、X围本工艺标准适用于一般工业与民用建筑电气安装工程10（6） kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2、施工准备2.1设备及材料要求：2. 1. 1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。
2. 1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。
辅助材料：接线端子、焊锡、淸洁剂、砂布、白布、汽油、焊油。
2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2. 3. 1有较宽敞的操作场地，施工现场F净，并备有220V交流电源。
2. 3.2作业场所环境温度在0°C以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2. 3.3髙空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。
2. 3. 4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。
3、操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1工艺流程：3・2设备点件检査：开箱检查实物是否符合装箱单上数量.外观有无异常现象，按操作顺序摆放在大瓷盘中。
3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3・4剥除电缆护层（图3.4）：3.4.1剥外护层：用卡子将电缆垂直固左。
从电缆端头量取750mm （户内头量取550nun）,剥去外护套。
3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，苴余剥去。
3.4.3剥内垫层：从铠装断口量取20mm内垫层，其余剥去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10 (6) kV 油纸绝缘电缆户内型终端头制作质量管理依据标准:《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑电气工程施工质量验收规范》 GB50303-20021、范围本质量管理适用于一般工业与民用建筑电气安装工程 作。
2、施工准备2.1设备及材料要求:2.1.1电缆终端头应用定型产品， 各部衔接处均应封闭严密， 附件齐全，并有出厂合格证(表2-2、2-3 )。
NTB 型电缆终端头NTB 型电缆终端头主要材料表主要材料表表2-2表2-3电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合 格证，绝缘胶应有理化和电气性能的试验单。
10 (6)kV 电纸绝缘电缆户内终端头制2.1.22.1.3固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2.2主要机具:2.2.1制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。
222安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。
223测试工具：摇表、钢板尺、温度计、试验仪器等。
2.3作业条件：2.3.1电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在+ 5 C以上，其空气相对温度宜为70%以上。
2.3.2施工现场及其周围应清洁、干燥。
2.3.3 土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
2.3.4施工现场应有220V电源和安全电源。
2.3.5电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。
3、操作工艺3.1工艺流程：设备点件检查T摇测电缆绝缘和校验潮气T剥去电缆的保护层和钢带T焊接地线T剥去铅皮T套入耐油胶管T压接线鼻子T装配电缆终端头T固定电缆终端头T灌注电缆绝缘胶T接地校核相位T试运行与验收3.2电缆终端头制作按以下制作程序进行。
从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。
3.3设备点件检查：3.3.1开箱点件检查，应有施工单位、供货单位或建设单位共同进行检查，并做好记录。
3.3.1.1电缆终端盒点件应根据设备技术资料或说明书进行，配件齐全，无损伤。
3.3.1.2电缆端头盒的型号必须符合设计要求，各配件相吻合，见表 3.3.1.2.1 ，表3.3.1.2.2。
NTN系统尼龙电缆终端头技术数据及外形尺寸表NTH系统聚丙烯电缆终端头技术数据及外形尺寸表3.3.1.2.型号电缆芯数适用电缆截面(mm)尺寸(mm6kV 10kV © 1 © 2 © 3 ©4 © 5 © 6 H H2 H10 〜25|NTH31 335 〜70 16 〜50 26 22 1835 69 17 37 33 148NTH32 395〜70 〜15033 292545 89 25 35 33 167NTH33 3185 185〜24044 40365511035 33 33 190NTH34 324052 48 6512038 33 332103.4摇测电缆绝缘和校验潮气：3.4.1将电缆封头打开，用2500V摇表摇测绝缘电阻，合格后进行校潮。
3.4.2自电缆末端锯下100mm左右长的电缆，将统包和芯线纸绝缘各撕下几条，分别放入140〜150 C的电缆油内(无电缆油可用变压器油加松香代替，以下同) ，如有潮气，油中将泛起气泡和发出嘶嘶的声音，电缆油提前加热，加热方式见图 3.4.2。
E亠343另一种校潮方法是火烧法：将绝缘纸撕下，用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶的声音。
校潮要彻底，如发现电缆绝缘有潮气侵入时，应逐段切除、校潮，直至没有潮气为止。
3.5剥去电缆的保护层：根据电缆终端头固定支架至连接设备之间的距离决定剥切尺寸和尾线的长短（见图 3.5，尾线应能满足互换相位的要求）。
图3.5注：H除对应于NTN-33、34壳体为125mn外，其它均为100mm3.5.1按图尺寸，剥去护套（麻层或塑料层）。
3.5.2从护套断口向端头100mm处用卡子或用0 2mm裸铜线固定地线及钢带（卡子用三分之二宽的钢带加工），在焊接地线处的钢带、卡子、裸铜线，事先打光，显光泽，以便焊接地线。
然后剥去钢带。
剥钢带时，先用钢锯锯一环形深痕，其深度不得超过钢带厚度的二分之一）切不可锯透以免损坏铅包），而后用螺丝刀将钢带尖端撬起，用克丝钳子夹紧把钢带撕掉。
戴牲Ml的电熨图342sol iso由连揍距寓NT好置电厦舟曇头测切尺/t图NTH型电缆终端头剥切尺寸图NTH型电缆终端头剥切尺寸图3.6焊地线：2361将铅皮擦洗干净，将铜胶线或铜编织线（小于120mm电缆用16mm线，大于15mrfi电缆用25m^线）在铅包和钢带上用 $ 2铜线绑3〜5匝。
3.6.2用喷灯封铅将地线在铅包和钢带上焊牢。
要求焊在两层钢带上，表面光滑，不得叠焊。
3.7剥铅皮与胀铅：3.7.1用棉丝蘸汽油擦净铅包，将清洗干净的电缆头外壳套入电缆内。
3.7.2剥铅。
在钢带断口处理取150mm铅包，其余的剥去。
剥铅时应注意用电工刀刻一环形深痕，其深度不得超过铅包厚度的二分一（剥铅前先铺好橡皮布或塑料布），用电工刀从环形痕处往末端划两道平行深痕，其深度为该铅包厚度的二分之一，两线距离约10mm然后从末端将铅条撕去，后去掉铅包（图3.7.2 ）。
图3.7.23.7.3胀铅：胀铅时用胀铅器，顺统包纸的缠绕方向与胀铅口成30°〜45°角，将铅包胀成45°角形成喇叭口，铅口要光滑、对称、无毛刺。
（图3.7.3 ）图3.7.33.7.4剥除统包纸：首先剥去外层半导体纸，然后在胀铅口25mm处包缠5层黑漆隔带，并填平胀铅喇叭口最后一层包过胀铅喇叭口，从电缆末端用手撕掉统包纸，用电工刀切去填料（须注意下刀方向应使刀滑脱时不致损伤电缆绝缘）。
3.7.5掰芯线，一只手用力握住芯线根部，另一只手轻轻地将芯线掰开，用力不得过猛，以免损伤芯线绝缘纸（图3.7.5 ）。
图3.7.53.8包缠电缆绝缘和套入耐油胶管：将各芯线上的相色纸用手撕掉，用手拆棉丝沾酒精擦掉各芯线上的电缆油，然后顺绝缘纸缠绕的方向以半重叠的方法包缠二层黑漆隔带。
按电缆芯线的长度套入耐油胶管，直至三芯分开处，距三芯分开处50mm每相同200mm段采用半重叠包缠六层黑漆隔带。
3.9压接线鼻子：3.9.1剥除从电缆芯线末端量取接线端子孔的长度加10mm的绝缘纸，将线芯线和线鼻子用棉纱沾汽油擦净，压接线鼻子，把线鼻子打磨光滑干净，涂抹一层过氯乙烯漆，包缠塑料带，一直包缠到与芯线绝缘相平为止，每层塑料带之间均涂抹过氯乙烯漆。
3.10装配电缆终端头（图3.10）：附注：1. NTN 型油浸纸绝缘电缆终端头，适用于8.7/10kV 及以下电压等级的油浸纸绝缘电缆。
2. 线芯绝缘保留长度B 除对应于NT — 33与NTN-34壳体为125mm 外卜，其它均为100mm 且在B 段附加绝缘包绕完后，再剥除上 台阶端的线芯绝缘，以免 H 段线芯绝缘松散。
3. 导体端部聚氯乙烯带包绕长度为 80—115mm 然后再用尼龙绳绑扎。
4. 铅包喇叭口高于壳体颈部 5mm5. 沥青绝缘胶木根据各地区的气候情况选用。
6. 终端头所需材料由厂家配套供给。
附注：1. NTN 型油浸纸绝缘电缆终端头，适用于 8.7/10kV 及以下电压等级的油浸纸绝缘电缆。
2. 铅包喇叭口下30mn 及接线端子压坑处应加工成粗糙面。
3. 堵油层由环氧树脂涂料与无碱玻璃丝逞组合包绕而成，共包绕三层。
4. 终端头所需材料由厂家配套供给图 3.10PVCM带倉Pvcftft 1JS[JB 龙竭郭扎 PVCift 缘带 5-?Jg PVC 笔掾带幽子附注：1- NTN 崑油卷尿绝it 电抽雉41头，适用于8.7/lOkVMUl 下 电压爭靈的他豪抵魁母电壇.留 赋芯絶曙课圈隹度Bfir 对庭于NTN —阳与NTN —34 査律为125mm^R K 它均为lgn,且在B 段陪加堆缄包0!完 & 苒剧除上■的魏茜量握，戏兔H 段螳茜处集松H.3.显悻峯品橐氛乙帰带包規长度为B0-115mm T *!tfiB 用尼龙歸黑扎. 4-皙包•肌口書于光怵3（聶5mm*5・商需牺掾庶木覩据各地区的气霞情規选用.6,瘵41头所需柑料由厂家疋套供蜡. 撲堆址钢恃卡子啊包-遗阴P¥C 绝处带£层PVC 软管3层 PVCffi 色带 '透明 PVC1-2 M 导佯出散套PVCft< 环■掩浇铸拥彳豪丙烯壳体」聚丙岭充盏pvciii 聊注aLNTN头，境用于 &.7/lakV AIM 下魁压饶at 的ttttfitt*电厦.名妬包剧肌仃下30mm 出搂战卓于压堆飪虑加工虎粗总面.乳播淌展由开辄樹脂檢转与无•联■世帝俎合包拳面咸•共越菱三层。
4.擁站头腑务材啊由厂家定姿供拾.當繭挥蔵耆子阻靖布帝2屋占油层 【色带1层IPVCftH 带填充接地城爾扎栽誓包址包皓燥 柚慢羸龜璃 阵带4层 创料克萍畫 塞・一”一 下压*賊MJMttPVC 绝糧帝壇充3.10.1把尼龙电缆头的下密封件拧紧，装好上盖，再套上橡皮手指套，手指套上下两端包缠二层塑料带（均须涂抹过氯乙烯漆），然后用尼龙小线绑扎牢固，绑扎长度不小于20m%先绑扎二相，留下浇注绝缘胶方便的一相，注胶完后再绑扎）。
3.10.2将耐油胶管内径抹上过氯乙烯漆，放回线鼻子上40mm包缠二层塑料带，用尼龙小线扎紧，扎紧长度不小于20mm3.10.3从橡皮手指套至线鼻子全长用黑漆隔带以半重叠方法包缠二层。
3.11固定电缆终端头。
装好尼龙电缆头的抱箍，将电缆头固定牢、距封地线50mn处安装固定电缆的支架，电缆垂直段超过1500mm应有二个固定支架。
3.12灌注电缆绝缘胶。
将事先加热到170〜180 C的电缆绝缘胶，从预留没包扎的一相橡皮手指口处倒入电缆头内，一次加满，冷却60C后，再补浇一次，然后用同样的方法包缠好剩下一相的手指口。
3.13指好地线，核对相位，并用黄、绿、红、塑料带包扎在芯线上，将电缆头清理干净。
3.14试运行与验收：3.14.1电缆头制作完毕后，按要求由试验部门做耐压和测试试验。
3.14.2验收：送电空载运行24h无异常现象，办理验收手续交建设单位使用。
同时提交变更洽商、产品合格证、说明书、试验报告、和运行记录等技术资料。
4、质量标准4.1主控项目4.1.1高压电力电缆直流耐压试验必须按本规范第 3.1.8条的规定交接试验合格。
4.1.2低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MQ。
4.1.3铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表 4.1.3的规定。
