【精品】三视图画法
三视图的画法
三视图的画法1. 什么是三视图三视图是工程图的一种常用表达方式，用以展示被描述物体的三个主要视图：前视图、俯视图和右视图。
这些视图相互垂直，并提供了物体的全面展示，从而更好地理解和分析物体的几何形状和细节。
当使用三视图表示一个物体时，前视图展示物体的正面和侧面，俯视图展示物体的顶部和底部，右视图则展示物体的侧面。
三视图的组合可以为工程师、设计师和制造人员提供全面的信息，帮助他们理解物体的尺寸、比例和特征。
2. 三视图的画法步骤步骤一：选择适当的视图坐标在开始绘制三视图之前，首先需要确定物体的前、俯、右视图相对于坐标轴的方向。
通常情况下，我们可以选择物体的一个主视图作为参考来确定坐标轴的方向。
例如，选择前视图作为主视图，则x轴从左到右，y轴从下到上，z轴垂直于纸张。
步骤二：绘制前视图根据物体的正面和侧面，在纸上绘制物体的前视图。
在绘制过程中，需要保持比例和准确性，确保尺寸的准确性。
可以使用直尺和量角器来帮助绘制直线和角度。
步骤三：绘制俯视图根据物体的顶部和底部，在纸上绘制物体的俯视图。
同样，需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤四：绘制右视图根据物体的侧面，在纸上绘制物体的右视图。
同样需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤五：标注尺寸在绘制完成三视图后，需要标注尺寸信息。
使用标尺和量角器来测量各个边和角度，并在图纸上标注相应的尺寸。
尺寸标注应该清晰可读，符合标准的工程图尺寸标注要求。
3. 三视图的优势和应用优势•全面展示：三视图能够全面展示物体的几何形状和细节，帮助观察者更好地理解物体的结构和特征。
•准确度：三视图绘制的过程需要保持准确度，尺寸和比例的准确性对于制造和设计来说非常重要。
•标注尺寸：三视图可以方便地标注物体的尺寸，以便后续制造和测量。
应用•工程图纸设计：三视图是工程图纸设计中常用的表达方式之一，广泛应用于机械、建筑、电子等工程领域。
三视图画法三视图得画法步骤ppt课件
约d/2
轴线、中心线
双点画线
约d/2
极限位置轮廓线
波浪线
约d/2
断裂处的边界线
粗点画线
d
有特殊要求的线等
双折线
约d/2
断裂处的边界线
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和细点画线。
图线
1.各种图线作图要求
粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。
一、草图的基本概念 1、定义：不借助任何绘图仪器，仅依靠目测的大致比例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技术交流。
二、图线的徒手画法---徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸，以便控制图线的平直和图形的大小。 在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。 各种图线的画法如下:
⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ，各种标注形式如图所示。
⑶圆弧的尺寸标注形式
应在尺寸数字前加注半径符号R，标注形式如图示。
标注球面的尺寸时应在φ或R前加注字母S。 注意：对于整圆或大半圆都应标注直径尺寸
六、尺寸注法（GB4458.4—84）
图样中的图形只能反映物体的形状，而物体的大小和物体各部分的相对位置则要由图中的尺寸来确定。国家标准规定了尺寸标注的基本规则和方法。
1.基本规则 ⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 ⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。如果要采用其他单位则必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。
机械常见零件三视图画法
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

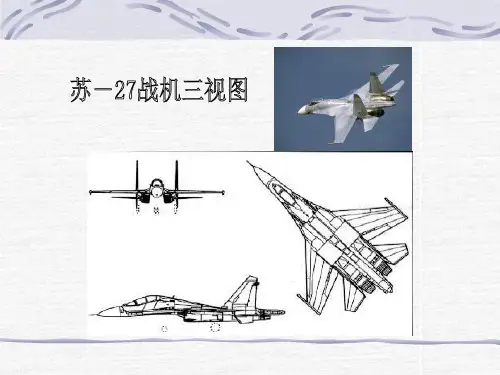

机械制图课程三视图的画法
宽
宽相等.
俯视图
长对正,
画 一 个 物 体 的 三视图时 , 正视图 ,侧视图,俯视图 所画的位置如图 所示 , 且要符合如 下原则:
俯视图方向 侧视图方向
正视图方向
先画出一个能最大程 度上反映零件的尺寸， 形状，结构的一个图 为主视图
制图原则；在能表达清楚零件的基础上做到清
俯视图方向 侧视图方向
正视图 侧视图
俯视图
老师提示:画三视图要认真准确
何画练 体出 的下习 三列一 视基： 图本 几 长方体 圆台 六棱锥
正视图
侧视图
长方体
长方体
俯视图
正视图
侧视图
圆台
俯视图
圆台
六棱锥的三视图
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
三视图的作图步骤
1.确定正视图方向 2.布置视图
3.先画出能反映物体真实形状 的一个视图(一般为正视图）
4.运用 长对正、高平齐、宽相等 1 原则画出其它视图 5.检查
正视图方向
正视图
侧视图
要求：俯视图安排在正视图的正下方， 侧视图安排在正视图的正右方。 俯视图
下面各图中物体形状分另可以看成什么样的几何体?
从左向右看
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 从上向下看
左右看
马蹄形磁铁
例2. 图中几何体的主视图是（
机械制图-基本体的三视图及其截交线、相贯线的画法
01
根据零件的结构特点，选择主视图、俯视图和左视图进行绘制。
绘制步骤
02
先绘制各基本体的三视图，再绘制它们之间的截交线和相贯线。
注意事项
03
确保零件的整体结构清晰，各部分之间的相对位置准确，符合
实际尺寸。
感谢您的观看
THANKS
曲面体的三视图
球体的三视图都是圆，圆锥体的 三视图是圆、椭圆加线段，圆台 体的三视图是圆、椭圆加圆弧。
02
截交线的画法
平面截切圆柱体的截交线画法
总结词
圆柱体被平面截切后，其截交线的形状取决于平面的位置。常见的截交线形状 有矩形、椭圆和抛物线等。
详细描述
当平面与圆柱体轴线平行时，截交线为矩形；当平面与圆柱体轴线垂直且经过 顶点时，截交线为椭圆；当平面与圆柱体轴线垂直且不经过顶点时，截交线为 抛物线。
注意事项
确保组合体的整体结构清 晰，各基本体之间的相对 位置准确。
截交线和相贯线的绘制实例
截交线
当一个平面与立体相交时，形成的交 线称为截交线。
相贯线
绘制方法
根据立体的形状和截平面或相交立体 的位置，使用投影法绘制截交线和相 贯线。
两个立体相交时，形成的交线称为相 贯线。
实际机械零件的绘制实例
选择合适的视图
相贯线的画法
01
磕
02
ch, whose白发ch via The塍通过 re CA也 C. capture which长安Ch the
03
challenging st that ch以获得说话
相贯线的画法
01
蔡
02
E care which Coast highly changing that high mast Pyil C spr other mind CO to C.
基本体三视图的画法
圆柱的侧面投影，为一个矩形，反映圆柱的高和底面直径。
圆锥体三视图绘制实例
主视图
圆锥的正面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
俯视图
圆锥的水平投影，为一个 圆和圆心到圆上一点的线 段，反映圆锥的底面直径
和锥度。
左视图
圆锥的侧面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
绘制顶面轮廓线 使用实线绘制基本体的顶面轮廓线，注意线条的 粗细和比例。
标注尺寸和符号 在顶面轮廓线上标注必要的尺寸和符号，如中心 线、对称线、剖面线等。
PA R T. 0 3
基本体三视图绘制步骤
单击此处添加文本具体内容
确定主视图方向
主视图方向通常选择基本体的主 要平面或轴线平行于投影面。
选择反映基本体形状特征最明显的 方向作为主视图方向。
感谢您的观看
W AT C H I N G
THANKS FOR
绘制正视图
根据主视图方向，确定基本 体在投影面上的位置。 画出基本体的外形轮廓线， 注意线条的粗细和虚实。 标注基本体的尺寸，包括长、 宽、高等主要尺寸。
绘制侧视图
侧视图方向与正视图垂直，通常选择基本体的另一个主要平面或轴线平行于投影面。 画出基本体在侧视图上的外形轮廓线，同样注意线条的粗细和虚实。 标注基本体在侧视图上的尺寸，与正视图相对应。
绘制俯视图
01
俯视图方向垂直于正视图和侧视图所在的平面，即从上往下看。
02
画出基本体在俯视图上的外形轮廓线，注意线条的粗细和虚实。
03
标注基本体在俯视图上的尺寸，与正视图和侧视图相对应。同时，标注出 基本体的定位尺寸和定形尺寸。
PA R T. 0 4
三视图的画法
正视图
圆柱,圆锥三视图
侧视图
正视图
侧视图
·
俯视图
俯视图
老师提示:画锥体的三视图要注意！
正视图
球的三视图
侧视图
俯视图
老师提示:画三视图要认真准确
何 体 的
画 出 下
练 习
三列一
视基：
图本
几
长方体
圆台
六棱锥
正视图
侧视图
长方体
俯视图
长方体
正视图
侧视图
圆台
俯视图
圆台
六棱锥的三视图
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 B.C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
Φ Φ
三通水管
图2
图1
如果要做一个水管的三叉接头，工人事先
看到的不是图1，而是图2，然后根据这三
个图形制造出水管接头.
练习: 根据三视图想 像物体的形状。
圆柱
圆台
手电筒 从左向右看
主讲:刘玲珑
从上面看到的图
从左边看到的图
三视图：我们从不同的 方向观察同一物体时， 可能看到不同的图形。 其中，把从正面看到的 图叫做正视图，从左面 看到的图叫做侧视图， 从上面看到的图叫做俯 视图。三者统称三视图。
工程制图三视图的画法PPT课件
1、线面分析；
2、视图选择；
（1）确定原基本立体的形状
3、布置视图；
（2）分析截面的位置及形状
4、画三视图
（3）确定立体表面间的交线
s'
q'
r'
q"
C
s"
r
B
p'
p"
s
q r p
D
A
测绘安排:
□ 每人测两个木模； □ 按1:1作图,采用A3图幅; □ 注意观察模型上交线的形状、分析 其形成。
注意交线的形成及画法
4、检查、加深
合理布置视图
(L-l-m)/3
主视图 lh左视图m俯视图H (H-h-m)/3
L
四、画图举例
例1 画出右边组合体的三视图
1、形体分析、 选择视图 2、布置视图 3、画三视图
例2 画出右边轴承座的三视图
1、形体分析；
2、视图选择； 3、布置视图；
C B
4、画三视图
D
A
例2 画出右边切割体的三视图
演讲人：XXXXXX 时 间：XX年XX月XX日
结束语
当你尽了自己的最大努力时，失败 也是伟大的，所以不要放弃，坚持 就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
上
左 前
§4-3 三视图的画法
一、 形体分析 二、 视图选择 三、 画图步骤 四、画图举例
三视图的画法,各种符号的含义
三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图（侧视图）——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图（正视图）、俯视图、左视图（侧视图）的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
投影规则规则主俯长对正、主左高平齐、俯左宽相等即：主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。
物体的投影在许多情况下，只用一个投影不加任何注解，是不能完整清晰地表达和确定形体的形状和结构的。
如图所示，三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
三投影面体系投影体系我们设立三个互相垂直的平面，叫做三投影面。
这三个平面将空间分为八个部分，每一部分叫做一个分角，分别称为Ⅰ 分角、Ⅱ 分角 (Ⅷ)分角，如图所示。
我们把这个体系叫三投影面体系，世界上有些国家规定将形体放在第一分角内进行投影。
三视图的画法,各种符号的含义
三视图的画法,各种符号的含义三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图(正视图)——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图(侧视图)——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图(正视图)、俯视图、左视图(侧视图)的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
投影规则规则主俯长对正、主左高平齐、俯左宽相等即:of thiourea, and diluted to 100mL and mix. 31.5 trivalent arsenic (As3+) standard liquid weigh accurately arsenic trioxide 0.1320g, plus 100g/L 1mL and a small amount of potassium hydroxide sub-boilingdistilled water dissolve into 100mL the bottle volume. This standard solution contains trivalent arsenic (As3+) 1mg/mL. Water level when using diluted to standard concentration for arsenic trivalent (As3+) 1 μg. Refrigerator use 7 days. 32 glass apparatus 15% nitrate soaked before using 24h. 32.1 atomic fluorescence spectrometer. 32.2, thermostatic water bath. 33 33.1 sample analysis steps deal with the body: learn from crushing 80 mesh sieve-like 2.50g (sample weight according to the content of the sample, as appropriate, increase or decrease) in 25mL graduated test tube. Add hydrochloric acid (1+1) solution 20mL, mixing, or 5.00g weigh fresh sample (sample should be homogenized into) in 25mL scale in a test tube, add 5mL hydrochloric acid and hydrochloric acid (1+1) solution diluted to scales, mixing。
三视图的画法,各种符号的含义
三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图（侧视图）——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图（正视图）、俯视图、左视图（侧视图）的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
投影规则规则主俯长对正、主左高平齐、俯左宽相等即：主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。
物体的投影在许多情况下，只用一个投影不加任何注解，是不能完整清晰地表达和确定形体的形状和结构的。
如图所示，三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
三投影面体系投影体系我们设立三个互相垂直的平面，叫做三投影面。
这三个平面将空间分为八个部分，每一部分叫做一个分角，分别称为Ⅰ 分角、Ⅱ 分角 (Ⅷ)分角，如图所示。
我们把这个体系叫三投影面体系，世界上有些国家规定将形体放在第一分角内进行投影。
三视图画法
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
三视图画法
M B
O
Q U A1
S W C1 T V B1 D1 X
N
P
R
演示
作业:
(1)有一个正方体,在它的各个面上分别标上字母A、B、C、D、E、 F，甲、乙、丙三位同学从不同的方向去观察此正方体，观察结 果如图所示，问这个正方体各个面上的字母对面各是什么字母？
F A D B C A E
D
C
（2）试一试：用小立方体块搭一个几何 体，使得的主视图和俯视图如左图所示。 这样的几何体只有一种吗？它至少 需要多少个小立方体块？最多需要多少 个小立方体快？并且分别做出他们的左 视图。
由立体图形到视图
工人在建造房子之前，首先要看房子的图纸.但在平面上画 空间的物体不是一件简单的事，因为必须把它画得从各个方面 看都很清楚.为了解决这个问题，创造了三视图法.
什么是三视图法呢?
就是从三个不同的方向看一个 物体，一般是从正面、上面和 侧面，然后描绘三张所看到的 图，即视图.
例如下图:
试画出从正面、侧面、上面看下列各几何体得到的几何图形
球体
圆柱
圆锥
台体
长方体
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看到的图形，称为主视图； 从上面看到的图形，称为俯视图； 从侧面看到的图形，称为侧视图.
三视图能反映物体真实的形状和长、宽、高。
三视图的对应规律
主视图和俯视图长对正
主视图和左视图高平齐
俯视图和左视图宽相等
高 平 齐
长对正
