电子技术实验报告—实验单级放大电路
电子技术实验报告
实验名称：单级放大电路系别：
班号：
实验者姓名：
学号：
实验日期：
实验报告完成日期：
目录
一、实验目的 (3)
二、实验仪器 (3)
三、实验原理 (3)
（一）单级低频放大器的模型和性能 (3)
（二）放大器参数及其测量方法 (5)
四、实验内容 (7)
1、搭接实验电路 (7)
2、静态工作点的测量和调试 (8)
3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 (9)
4、放大器上限、下限频率的测量 (10)
5、电流串联负反馈放大器参数测量 (11)
五、思考题 (11)
六、实验总结 (11)
一、实验目的
1.学会在面包板上搭接电路的方法；
2.学习放大电路的调试方法；
3.掌握放大电路的静态工作点、电压放大倍数、输出电阻和通频带测量方法；
4.研究负反馈对放大器性能的影响；了解射级输出器的基本性能；
5.了解静态工作点对输出波形的影响和负载对放大电路倍数的影响。
二、实验仪器
1.示波器1台
2.函数信号发生器1台
3. 直流稳压电源1台
4.数字万用表1台
5.多功能电路实验箱1台
6.交流毫伏表1台
三、实验原理
（一）单级低频放大器的模型和性能
1. 单级低频放大器的模型
单级低频放大器能将频率从几十Hz~几百kHz的低频信号进行不失真地放
大，是放大器中最基本的放大器，单级低频放大器根据性能不同科分为基本放大器和负反馈放大器。
从放大器的输出端取出信号电压（或电流）经过反馈网络得到反馈信号电压（或电流）送回放大器的输入端称为反馈。若反馈信号的极性与原输入信号的极性相反，则为负反馈。
根据输出端的取样信号（电压或电流）与送回输入端的连接方式（串联或并联）的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。负反馈是改变房卡器及其他电子系统特性的一种重要手段。负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性，展宽了通频带，减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。负反馈对输入阻抗和输出阻抗的影响跟反馈类型有关。由于串联负反馈实在基本放大器的输入回路中串接了一个反馈电压，因而提高了输入阻抗，而并联负反馈是在输入回路上并联了一个反馈电流，从而降低了输入阻抗。凡是电压负反馈都有保持输出电压稳定的趋势，与此恒压相关的是输出阻抗减小；凡是电流负反馈都有保持输出电流稳定的趋势，与此恒流相关的是输出阻抗增大。
2.单级电流串联负反馈放大器与基本放大器的性能比较
电路图2是分压式偏置的共射级基本放大电路，它未引入交流负反馈。
电路图3是在图2的基础上，去掉射极旁路电容C e，这样就引入了电流串联负反馈。
3.射极输出器的性能
射极输出器是单级电压串联负反馈电路，由于它的交流输出电压VQ全部反馈回输入端，故其电压增益：
输入电阻：，式中R L’=R c//R L
输出电阻：
射极输出器由于电压放大倍数A vf≈1，故它具有电压跟随特性，且输入电阻高，输出电阻低的特点，在多级放大电路中常作为隔离器，起阻抗变换作用。（二）放大器参数及其测量方法
1.静态工作点的选择
放大器要不失真地放大信号，必须设置合适的静态工作点Q。为获得最大不失真输出电压，静态工作点应选在输出特性曲线上交流负载线中点，若选得太高就容易饱和失真，太低容易截止失真。
若放大器对小信号放大，由于输出交流幅度很小，非线性失真不是主要问题，
故Q点不一定要选在交流负载线中点，一般前置放大器的工作点都选的低一点，降低功耗和噪声，并提高输入阻抗。
采用简单偏置的放大电路，其静态工作点将随温度变化而变化，若采用电流负反馈分压式偏置电路，具有自动稳定工作点的能力，获得广泛应用。
2.静态工作点测量与调试
根据定义，静态工作点是指放大器不输入信号且输入端短路（接电路COM）时，三极管的电压和电流参数。静态工作点只测量三极管三级对电路COM的直流电压（V BQ、V EQ、V CQ），通过换算得出静态工作点的参数。其换算关系为：V BEQ=V BQ-V EQ；V CEQ=V CQ-V EQ；I CQ=V EQ / R E
3.单极放大电路的电压放大倍数A v
低频放大器的电压放大倍数是指在输出不失真的条件下，输出电压有效值与
输入电压有效值的比值：。根据理论分析：。
4.放大倍数的测量
放大倍数按定义式进行测量，即：输出交流电压与输入交流电压的比值。通常采用示波器比较测量法（适用于非正弦电压）和交流电压表测量（适用于正弦电压）。
5.输入阻抗的测量
放大器输入阻抗为从输入端向放大器看进去的等效电阻，即：R i=V i / I i；该电阻为动态电阻，不能用万用表测量。为避免测量输入电路中电流，改为测电压进行换算。即：
,则：
上述测量方法仅适用于放大器输入阻抗远远小于测量仪器输入阻抗条件下。
6.输出阻抗测量
放大器输出阻抗为从输出端向放大器看进去的等效电阻，即：R o=V o/I o；该电阻为动态电阻，不能用万用表测量。
若输出回路不并接负载R L，则输出测量值为：V o∞；若输出回路并接负载R L，则输出测量值为：V oL，则：
7.放大器幅频特性
放大器幅频特性是指放大器的电压放大倍数与频率的关系曲线。在中频段，电压放大倍数为最大值A V=A Vm。在低频段和高频段，由于上述各种因素的影响不可忽略，使电压放大倍数下降。通常将电压放大倍数下降到中频段A Vm的0.707倍时所对应的频率，称为放大器的上限频率f H和下限频率f L，f H与f L之差称为放大器的通频带，即Δf0.7=f H-f L。
在保证输入V i不变的情况下，改变输入信号频率（升高、下降），使输出V o 下降为中频时的0.707倍，则对应的频率即为f H、f L。
四、实验内容
1、搭接实验电路
按电路图10在实验箱搭接实验电路（或参照连接图11）。检查电路连接无误后，方可将+12V直流电源接入电路。
搭接注意事项：
①要充分利用面包板的结构，使用尽量少的导线。
②插入电阻电容器时，要注意不要使它们的脚碰到一起，造成短路，尽量分开来，不要交叉。
③在搭接前，注意检查电器件的好坏。我在做实验的过程中，第一次的电路出现了问题，最后发现是一个电容器出现了故障。
④注意辨认电阻的色环，不要弄错。
⑤注意检查电容器的极性是否接反。
2、静态工作点的测量和调试
按静态工作点测试方法进行测量与调试，要求I CQ≈1.3mA，测量值填入表1。
表1 静态工作点测量
测量计算
静态工作点测量值V EQ（V）V BQ（V）V CQ（V）
I CQ（mA）V BEQ（V）V CEQ（V）41/2数字表（DCV） 1.3020 1.9222 5.425 1.3020 0.6202 4.123 计算过程：
V BEQ=V BQ-V EQ=（1.9222-1.3020）V=0.6202V
V CEQ=V CQ-V EQ =（5.425-1.3020）V=4.123V
I CQ=V EQ / R E=(1.3020/1)mA=1.3020mA
分析：根据上图可以看出，V CEQ=4.123V≈E/2（6V），且各个值与计算的理论值相差不多，可判断此时工作在放大区，静态工作点是合适的。
3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量
（1）外加输入信号从放大器V s端输入信号:频率f=2kHz的正弦信号,R=1K，使V ip-p=30mV。在空载情况下，用示波器同时观察输入和输出波形（V i和V o），若输出波形失真，应适当减小输入信号。
空载情况下观察到的波形：
分析：可以观察到波形未失真且二者相位相反。
（2）测量V S，V i，V O，V OL，计算A V，A VL，R i，R O，填入表2。
表2 电压放大倍数、输入电阻、输出电阻测量
测量（41/2数字表ACV）计算
V s（mV）V i（mV）V o（V）V OL（V）A V A VL R i（kΩ）R o（kΩ）12.73 10.46 2.24 1.138 214.15 108.80 4.61 4.94
计算过程：
误差分析：
①导线连接不紧密产生的接触误差。
②仪表不精确带来的误差。
4、放大器上限、下限频率的测量
保持输入信号V p-p=30mV不变，当f=2kHz时，用示波器观察并测量输出电压V OL。当频率从2kHz向高端增大时，使输出电压下降到0.707V OL时，记下此时信号发生器的频率，即为上限频率f H；同理，当频率向低端减小时，使输出电压下降到0.707V OL时，记下此时信号发生器的频率，即为下限频率f L；测量过程应保持V i不变和波形不失真。
表3 放大器上、下限频率的测量
f H f L B=f H-f L
110kHz 240Hz 109.76kHz
5、电流串联负反馈放大器参数测量
将C e去掉，R改为10k，使V ip-p=300mV，重复实验3步骤。
表4 负反馈放大器参数测量
测量（41/2数字表ACV）计算
V s（mV）V i（mV）V o（mV）V OL（mV）A V A VL R i（kΩ）R o（kΩ）
188 104.7 530 340 5.06 3.25 12.60 5.59
计算过程同实验3
分析：由表1和表4对比可知，反馈电路的电压放大倍数明显降低，输入电阻也明显增大。
五、思考题
1.如何根据静态工作点判别电路是否在放大状态?
计算集电极的静态工作电流与基极的静态工作电流的比值，并将其与β比较，如果二者大小相近则是工作在放大状态。
2.按实验电路10，若输入信号增大到100mV，输出电压=？是否满足V o=A V V i，试说明原因？
不满足电压放大公式。因为此时信号太大，电路处于饱和状态，会产生饱和失真。
六、实验总结
本次实验是对我们电工学的课程上理论知识的一个复习检验。而且使我更加熟悉了面包板的使用与电路的搭接，了解了静态工作点和电路的放大倍数的测量与计算方法，以及两种电路的差别。
首先是如何判断静态工作点，我们只能接入直流电源进行测量，但是Q点不一定能达到输出特性曲线的中点，而是在其附近；其次是如何测量基本放大器的电压放大倍数，输入电阻，输出电阻，这里特别要注意在不失真的条件下进行测量，否则测量的结果是无意义的。
单级放大电路实验
单级共射放大电路实验报告 一、实验目的 1.熟悉常用电子仪器的使用方法。 2.掌握放大器静态工作点的调试方法及对放大器电路性能的影响。 3.掌握放大器动态性能参数的测试方法。 4.进一步掌握单级放大电路的工作原理。 二、实验仪器 1.示波器 2.信号发生器 3.数字万用表 4.交流毫伏表 5.直流稳压源 三、预习要求 1.复习基本共发射极放大电路的工作原理，并进一步熟悉示波器的正确使用方法。 2.根据实验电路图和元器件参数，估算电路的静态工作点及电路的电压放大倍数。 3.估算电路的最大不失真输出电压幅值。 4.计算实验电路的输入电阻Ri和输出电阻Ro。 5.根据实验内容设计实验数据记录表格。 四、实验原理及测量方法 实验测试电路如下图1-1所示： 1.电路参数变化对静态工作点的影响： 放大器的基本任务是不失真地放大信号，实现输入变化量对输出变化量的控制作用，要使放大器正常工作，除要保证放大电路正常工作的电压外，还要有合适的静态工作点。放大器的静态工作点是指放大器输入端短路时，流过电路直流电流IBQ、ICQ及管子C、E极之间的直流电压UCEQ和B、E极的直流电压UBEQ。图5-2-1中的射极电阻BE1、RE2是用来稳定放大器的静态工作点。其工作原理如下。 ○1用RB和RB2的分压作用固定基极电压UB。
由图5-2-1可各，当RB、RB2选择适当，满足I2远大于IB时，则有 UB=RB2·VCC/（RB+RB2） 式中，RB、RB2和VCC都是固定不随温度变化的，所以基极电位基本上是一定值。 ○2通过IE的负反馈作用，限制IC的改变，使工作点保持稳定。具体稳定过程如下： T↑→IC↑→IE↑→UE↑→UBE↓→IB↓→IC↓ 2.静态工作点的理论计算： 图5-2-1电路的静态工作点可由以下几个关系式确定 U B=R B2·V CC/（R B+R B2） I C≈I E=（U B-U BE）/R E U CE=V CC-I C（R C+R E） 由以上式子可知，，当管子确定后，改变VCC、RB、RB2、RC、（或RE）中任一参数值，都会导致静态工作点的变化。当电路参数确定后，静态工作点主要通过RP调整。工作点偏高，输出信号易产生饱和失真；工作点偏低，输出波形易产生截止失真。但当输入信号过大时，管子将工作在非线性区，输出波形会产生双向失真。当输出波形不很大时，静态工作点的设置应偏低，以减小电路的表态损耗。 3.静态工作点的测量与调整： 调整放大电路的静态工作点有两种方法(1)将放大电路的输入端电路（即Ui=0），让其工作在直流状态，用直流电压表测量三极管C、E间的电压，调整电位器RP使UCE稍小于电源电压的1/2（本实验为UCE为4V即可），这表明放大电路的静态工作点基本上已设置在放大区，然后再测量B极对地的电位并记录，根据测量值计算态工作点值，以确保三极管工作在导通状态。(2)放大电路接通直流电源,并在输入端加上正弦信号(幅度约为10mV,频率约为1kHz),使其工作在交直流状态,用示波器监视输出电压波形,调整基极电阻RP,使输出信号波形不失真,并在输入信号增大信号增大时,输出波形同时出现截止失真和饱和失真。这表明电路的静态工作点处于放大区的最佳位置。撤去输入正弦信号（即令UI=0），使电路工作在直流状态，用直流状态，用直流电压表测量三极管三个极对地的电压UB、UE、UC，即可计算出放大器的直流工作点ICQ、UCEQ、UBEQ的大小。 4.电压放大倍数的测量与计算 电压放大倍数是指放大电路输出端的信号电压与输入端的信号电压之比，即：AU=Uo/Ui 图上电路中 Au=-β(Rc//RL)/rbe Rbe= rbb/+(1+β)26mV/IEQ 其中， r bb/一般取300Ω。 当放大电路的静态工作点设置合理后，在电路的输入端加入正弦信号，用示波器观察放大电路的输出波形，并调节输入信号幅度，使输出波形基本不失真。用交流毫伏表或示波器分别测量放大电路的输入、输出电压，按定义式计算即可得电路的电压放大倍数。 5.输入电阻Ri的计算 输入电阻的测量原理如下图所示。
单级共射放大电路实验报告.doc
单级共射放大电路实验报告.doc 本实验通过搭建单级共射放大电路并进行测试和分析，加深了我们对基本电路的理解 和实践技能的提升。本文将从实验原理、实验步骤、实验结果及分析等方面进行阐述。 一、实验原理 1、单级共射放大器的原理 共射放大器即输人输出均在晶体管的基极和发射极之间，因此在放大系数上面具有一 定的增益，其输入电阻比共集（电流随输入电阻的变化而变化）放大器高，输出电阻比共 射（输出电阻不随输入电阻的变化而变化）放大器要低得多，因此同时具有输入输出阻抗 都比较好的特点，也就是可以适用于各种电阻范围内的负载。 单级共射放大器是一种常见的基本放大电路，其基本结构如图1所示。在正常工作状 态下，晶体管的基极极间电位为0.6V时，为了使集电极端的电压维持在5V左右，必须给 共射电路提供至少5.6V的电压。为了让信号能够被放大，必须在基极端加上一个交流信号，造成基极到发射极的直流偏置电压波动，而这种交流电压就是引入的输入信号。 3、放大器的放大性能指标 放大器的放大性能指标主要包括频率响应、幅度与相位特性、增益、输入输出电阻、 噪声系数等多项指标，其中增益是一项非常关键的指标。 二、实验步骤 1、实验所需器材和材料 （1） C945B三极管1颗 （2）1kΩ电阻4个 （4）10μf电解电容1个 （6）调码器一个 （7）万用表 （8）示波器 （9）直流电源 （10）信号发生器
2、实验操作流程 （1）根据电路图搭建实验电路。 （2）用万用表测出电路中各个元件的参数值。 （3）连接示波器和信号发生器，使信号发生器输出一个1kHz正弦波。 （4）打开直流电源，调节电源电压为5V. （5）显示器显示开始显示信号曲线，用示波器观察信号波形和增益。 （6）通过调节信号源和示波器来得到最佳的放大性能。 三、实验结果及分析 搭建完实验电路并进行调试后，我们得到了以下数据： 信号频率 | 10kHz | 100kHz | 1MHz | 输入电压 | 200mV | 200mV | 200mV | 输出电压 | 1.05V | 1.02V | 390mV | 增益（Vout/Vin） | 5.25 | 5.1 | 1.95 | 从表格数据中可以看出，在低频范围内，输出电压随着输入电压的增加而增加，实现 了较好的信号放大效果。而随着频率的增加，增益逐渐下降，输出电压较为稳定，说明该 放大器具有较好的频率响应特性。此外，我们对实验电路进行了仿真和优化，进一步提高 了电路性能和稳定性。 四、实验结论 通过搭建单级共射放大电路并进行测试和分析发现，该电路能够对低频信号进行有效 的放大，并具有良好的输入输出阻抗特性，频率响应特性较为稳定，适用于多种负载条件，具有使用、调整方便、低成本等优点，是一种适用性较广的基本电路。

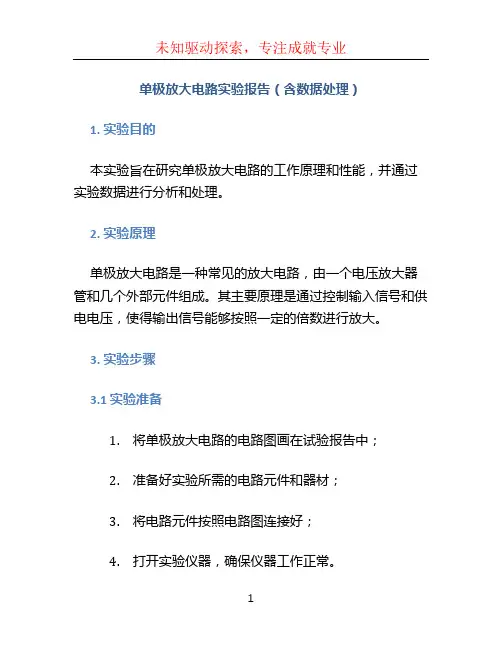

单极放大电路实验报告
单极放大电路实验报告 单极放大电路实验报告 引言： 单极放大电路是电子工程中常见的一种电路，它具有放大输入信号的功能。本 实验通过搭建单极放大电路并进行实际测试，以便更好地理解和应用这一电路。实验目的： 1. 理解单极放大电路的基本原理； 2. 学会搭建和调试单极放大电路； 3. 测试单极放大电路的放大倍数和频率响应。 实验器材： 1. 电源； 2. 电阻、电容等被动元件； 3. 三极管； 4. 示波器。 实验步骤： 1. 按照给定的电路图，搭建单极放大电路； 2. 连接电源和示波器，确保电路正常工作； 3. 调节电源电压和电阻值，使得电路工作在合适的工作点； 4. 输入不同频率和幅度的信号，观察输出信号的变化； 5. 记录并计算电路的放大倍数和频率响应。 实验结果： 经过实验，我们得到了以下结果：
1. 在合适的工作点下，单极放大电路能够有效地放大输入信号； 2. 随着输入信号频率的增加，输出信号的幅度有所下降； 3. 在一定频率范围内，输出信号的幅度基本保持稳定。 讨论与分析： 根据实验结果，我们可以得出以下结论： 1. 单极放大电路的放大倍数与电路的工作点有关，合适的工作点可以提高放大 倍数； 2. 频率响应是单极放大电路的一个重要性能指标，合理选择元件参数可以优化 频率响应； 3. 输出信号的幅度下降可能是由于电容的频率特性导致的。 结论： 通过本次实验，我们深入了解了单极放大电路的基本原理和特性。掌握了搭建 和调试单极放大电路的方法，并通过实验结果对电路的性能进行了分析和讨论。这对于我们今后在电子工程领域的学习和应用具有重要的意义。 参考文献： [1] 《电子技术基础》，XXX，XXX出版社，2010年。 [2] 《电路分析与设计》，XXX，XXX出版社，2015年。 致谢： 感谢实验室老师和助教在实验过程中的指导和帮助，使我们能够顺利完成这次 实验。同时，也要感谢实验室提供的实验器材和设备，为我们的实验提供了良 好的条件。
单级放大电路实验报告
单级放大电路实验报告 实验报告-单级放大电路 1. 引言 单级放大电路是一种常见的电子电路，用于放大输入信号的幅度。该电路可以应用于各种声音放大器、音频放大器等实际应用中。本实验旨在通过设计和构建单级放大电路，了解其工作原理和性能。 2. 实验材料 - 电源 - 耳机 - 电阻 - 电容 - 电位器 - 三极管等器件 3. 实验步骤 3.1 设计电路 根据实验要求和材料提供的参数，设计所要构建的单级放大电路。 3.2 收集所需器件 根据电路设计，收集所需的电阻、电容、三极管等器件。 3.3 组装电路 按照电路设计将所需器件按照正确的连接方式组装成电路。
3.4 连接电源 将电源正、负极正确连接到电路上，注意电压大小不超过器件的额定值。 3.5 调节电位器 根据实际需要，通过调节电位器的阻值来调节输出信号的幅度。 3.6 测试 使用耳机或其他输出设备来实时测试电路的放大效果，检查输出信号的幅度是否满足要求。 4. 实验结果和分析 根据实验数据和实时测试，在调节电位器阻值的不同情况下，记录输出信号的幅度和音质。根据实验结果对电路进行评估和分析，并提出改进的建议。 5. 结论 单级放大电路是一种常见的电子电路，可用于放大输入信号的幅度。本实验通过设计和构建单级放大电路，并进行实时测试，对其工作原理和性能进行了了解。在实验中，我们调节了电位器的阻值来调整输出信号的幅度，并观察了输出信号的变化。实验结果表明，电路可以有效地放大输入信号，并满足实际需求。 6. 注意事项 6.1 在实验中，注意安全使用电源，避免电压过高导致器件损
坏或危险情况发生。 6.2 在调节电位器时，注意不要超过其额定阻值范围，以免损 坏电位器或其他器件。 6.3 注意选择合适的耳机或输出设备进行测试，以保证实验结 果的准确性。 6.4 在实验结束后，注意关闭电源，拆除电路，并妥善保存实 验数据及相关器件。 以上是单级放大电路实验报告的一般框架和内容，具体实验步骤和结果会根据实验需求和实际情况有所差异。在撰写报告时，需要详细描述实验步骤、结果分析和结论，并注意阐述实验中的注意事项，以保证实验的安全性和准确性。
单级共射放大电路实验报告
单级共射放大电路实验报告 实验目的： 本次实验旨在了解单级共射放大电路的工作原理和特点，通过 实验掌握该电路的调试方法和测量技巧，提高学生的电路分析和 设计能力。 实验原理： 单级共射放大电路是一种常用的晶体管放大电路，它具有输入 阻抗高、输出阻抗低、电压放大系数大等优点。该电路的原理图 如下所示： 搭建电路： 为了实现该电路的正常工作，我们需要准备以下元器件和设备： 元器件：晶体管2N3904；电容器C1、C2；电阻R1、R2、R3；射极电阻RL。
设备：函数信号发生器；直流电源；示波器；万用表。 接下来，我们按照原理图搭建出如下电路： 调试电路： 搭建好电路之后，我们需要进行调试。具体步骤如下： 1. 调整直流工作点 将电源输出电压调整为2V左右，观察示波器上的波形，调整可变电阻R1，使得直流工作点在Collector特性曲线的下降区域，同时保证该点的电压符合晶体管的工作条件。 2. 选择信号 调节函数信号发生器，选择适当的信号源，要保证电路在输出信号时正常工作。我们可以选择一个1kHz的正弦信号作为输入信号。
3. 测量电压放大系数 使用万用表测量电路的输入电压Vi和输出电压Vo，计算出电 压放大系数Av=Vo/Vi。通过多组数据计算平均值，得到最终的电 压放大系数。 4. 测量输入输出阻抗 使用万用表测量输入阻抗Ri和输出阻抗Ro，记录下相应数据，并结合电路特性进行分析。 实验结果和分析： 本次实验得出的数据如下： 直流工作点：Uc=1.84V，Ic=1.8mA，Ue=580mV，Ie=1.8mA。 电压放大系数：Av≈55。
输入阻抗：Ri≈1.5kΩ。 输出阻抗：Ro≈200Ω。 通过以上数据可以得出以下分析结果： 1. 该电路的输入阻抗较高，表明它能够很好地接受信号源的输入信号。 2. 该电路的输出阻抗较低，表明它能够很好地输出信号，能够在下一级电路中起到良好的负载作用。 3. 该电路的电压放大系数较大，表明它能够很好地增强输入信号，同时保证输出信号的稳定性。 结论： 通过本次实验，我们成功搭建了单级共射放大电路，并掌握了该电路的调试方法和测量技巧。通过对该电路的特性分析，我们
实验一-单级交流放大电路-实验报告
实验一单级交流放大电路 一、实验目的 1.熟悉电子元器件和模拟电路实验箱， 2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。 3.学习测量放大电路Q点，A V ，r i ，r o 的方法，了解共射极电路特性。 4.学习放大电路的动态性能。 二、实验仪器 1.示波器 2.信号发生器 3.数字万用表 三、实验原理 1.三极管及单管放大电路工作原理。 以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理： 三极管的放大作用是：集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。 2.放大电路静态和动态测量方法。 放大电路良好工作的基础是设置正确的静态工作点。因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。 放大电路的动态特性指对交流小信号的放大能力。因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。 四、实验内容及步骤 1.装接电路与简单测量 图1.1 工作点稳定的放大电路
(1)用万用表判断实验箱上三极管V 的极性和好坏，电解电容C 的极性和好坏。 测三极管B 、C 和B 、E 极间正反向导通电压，可以判断好坏；测电解电容的好坏必须使用指针万用表，通过测正反向电阻。 三极管导通电压UBE=0.7V 、UBC=0.7V ，反向导通电压无穷大。 (2)按图1.1所示，连接电路(注意：接线前先测量+12V 电源，关断电源后再连线)，将RP 的阻值调到最大位置。 2.静态测量与调整 接线完毕仔细检查，确定无误后接通电源。改变R P ，记录I C 分别为0.5mA 、1mA 、1.5mA 时三极管V 的β值。 注意：I b 和I c 一般用间接测量法，即通过测V c 和V b ，R c 和R b 计算出I b 和I c 。此法虽不直观，但操作较简单，建议采用。以避免直接测量法中，若操作不当容易损坏器件和仪表的情况。 (2)按图1.1接线，调整R P 使V E =1.8V ，计算并填表1.1。 为稳定工作点，在电路中引入负反馈电阻Re ，用于稳定静态工作点，即当环境温度变化时，保持静态集电极电流ICQ 和管压降UCEQ 基本不变。 依靠于下列反馈关系： T ↑—β↑—ICQ ↑—UE ↑—UBE ↓—IBQ ↓—ICQ ↓，反过程也一样。其中Rb2的引入是为了稳定Ub 。但此类工作电路的放大倍数由于引入负反馈而减小了，而输入电阻ri 变大了，输出电阻ro 不变。 e be L c u R r R R A )1()(ββ++-= ，))1((21e be b b i R r R R r β++=，c o R r = 由以上公式可知，当β很大时，放大倍数约等于e L c R R R ，不受β值变化的 影响。 表1.1 注意：图1.1中b 为支路电流。 3.动态研究 (1)按图1.2所示电路接线。 (2)将信号发生器的输出信号调到f=1KHz ，幅值为500mV ，接至放大电路的A 点，经过R 1、R 2衰减（100倍），V i 点得到5mV 的小信号，观察V i 和V O 端波形，并比较相位。 图中所示电路中，R1、R2为分压衰减电路，除R1、R2以外的电路为放大电路。由于一般信号源在输出信号小到几毫伏时，会不可避免的受到电源纹波影响出现失真，而大信号时电源纹波几乎无影响，所以采取大信号加R1、R2衰减形式。此外，观察输出波形时要调节Rb1，使输出波形最大且不失真时开始测量。输入输出波形两者反相，相差180度。
单级放大电路实验心得(通用4篇)
单级放大电路实验心得(通用4篇) 单级放大电路实验心得篇1 单级放大电路实验心得 1.实验目的 通过本次实验，我们旨在探究单级放大电路的基本原理，了解其各个参数的测量方法，并能够分析电路的性能指标，如增益、输入电阻、输出电阻等。此外，我们还将学习如何使用示波器、电压表和电流表测量电路的输出波形，从而更好地理解放大电路的工作过程。 2.实验原理 单级放大电路是一种基本的电子放大器，其原理基于电信号的放大。通过将输入信号与一个晶体管相连，我们可以实现信号的放大。晶体管具有放大电流的能力，其输出电流的大小取决于输入信号的大小和晶体管的特性。 3.实验过程 实验开始时，我们先搭建了一个单级放大电路。在测量电路参数时，我们使用电压表和电流表测量电路的输入电阻和输出电阻，使用示波器观察输出波形。在调整电路时，我们不断尝试不同的电路参数，直到找到最佳的电路配置。 4.实验结果 在实验过程中，我们记录了不同输入信号下的输出波形，并使用示波器测量了输出信号的幅值和频率。通过测量，我们发现输出信号的幅值比输入信号增加了许多，从而证实了放大电路的放大效果。此外，我们还测量了输入电阻和输出电阻，并记录了它们的大小。 5.实验分析
在实验过程中，我们发现输入电阻和输出电阻的大小与理论值非常接近。同时，我们观察到输出波形具有良好的对称性，说明电路具有良好的稳定性。此外，我们还发现当输入信号较大时，输出波形会出现失真现象。这可能是由于晶体管的非线性特性所导致的。 6.实验结论 通过本次实验，我们验证了单级放大电路的基本原理和放大效果。同时，我们还学会了如何使用示波器、电压表和电流表测量电路参数和输出波形。在实验过程中，我们发现了一些问题，如晶体管的非线性特性可能导致输出波形的失真。为了改善放大电路的性能，我们可以在实验的基础上进一步研究其他类型的放大器，如差分放大器和集成电路。这些电路具有更好的线性特性和稳定性，可以提供更高的放大倍数。此外，我们还可以将放大电路应用到实际的电子设备中，如音频放大器、无线电接收器等，从而更好地理解放大电路在实际应用中的作用。 总之，通过本次实验，我们对单级放大电路有了更深入的了解，并学会了如何在实际操作中测量电路参数和输出波形。这对于我们进一步学习和理解电子放大器的工作原理具有重要意义。 单级放大电路实验心得篇2 以下是单级放大电路实验心得一篇，仅供参考： 这次实验我懂得了许多东西，懂得电路的设计，信号的调试，明白实验中出现的问题以及解决的方案。我们组的电路虽然最后调通了，但是中间出现了很多问题，通过网上查阅资料，了解到了电路调试中经常会出现的问题，以及解决的方法。
实验一 单级交流放大电路 实验报告
实验一单级交流放大电路实验报告 一.实验目的 本实验的目的是通过模拟电路的组装，进一步学习单级交流放大电路的构成、工作原理和性能指标性质。同时，通过实验验证理论计算和模拟仿真，提高实验操作技能。 二.实验原理 电路的目的是输入的交流信号进行放大。单级交流放大电路是一个只含有一个三极管的放大器，其结构简单，性能较好，并且在各种电子设备中都被广泛地应用。单级交流放大电路将交流信号分为两个部分：直流部分和交流部分。其中，直流部分只负责将输入信号的直流分量放大，而且是每一级交流放大电路中的共同部分，它不仅决定了放大器直流的工作点，而且主宰了整个电路灵敏度的大小。交流部分仅放大输入信号的交流成分，直流部分不参与放大工作，不影响交流信号的放大过程。 三.实验内容与步骤 1.准备工作：将所需电子元器件和工具放齐，无噪声的直流电源、数字万用表等。 2.按照电路图中的元器件连接方式将电路图所示的电子元器件组装成电路体系。 3.电源接通，开关正常，调节调节旋钮从小到大，使VCE < VCC，调整VCE上升到预设值，然后再根据调节旋钮上下调整交流信号，以使输出电压的原则尽可能小，且输出信号达到最大值，同时使输入的直流电压保持0.6V。 4.记录实验所得数据，并照片记录实验现象。 5.电路断电，拆卸电子元器件。 四.实验仪器 1.7603B数字多用表 2.单通道正弦信号发生器 3.2SB561 transistor 4.100Ω, 10KΩ, 1μF等电子元器件 5.电源
6.万用表等。 五.实验结果及分析 1.量取输入、输出交流信号的幅度和相位，并计算其增益和相位差。 2.电路实验结果： 图中的输入信号频率为1KHz，如图，当输入信号的幅值较小时，输出偏离了零点，因为它的漂移的结果。随着输入信号的增强，输出波形向心移动，直到输入信号的峰值约为600mV时，在不失真、条件稳定和能力的范围内输出约为3.3 V。 当增益为27.71，相位差约为90度，这样的结果符合实际预期。另外，值得注意的是，由于是放大器，输出信号的频率应与输入信号的频率相同，即输出信号的频率也为1KHz。 六.结论 通过实验分析，我们可以得出以下结论： 1.单级交流放大电路将交流信号分为两个部分，直流部分和交流部分，其中直流电路 只负责放大直流分量，不参与放大交流成分。 2.理论运算和模拟仿真实验得到的结果与实验结果相比吻合良好，正确地反映 了单级交流放大电路的性质和特点。 3.在此实验中，我们从实际角度出发，对单级交流放大电路的性能和稳定性进 行了深入研讨，并通过实验方法亲身验证了这些理论结论，有助于提高我们的实验操作技 能和理论水平。 七.参考文献 1.张全利，程鹏.电子电路基础教程[M].电子工业出版社，2009:67-84。 八.附录 图：单级交流放大电路图 - 断路符：两条直线 -- 电线交叉符：一上一下的交叉线 ----- / \ | E | |----- R --|---| BJT | ---|---|---------out
晶体管单级放大电路实验报告
晶体管单级放大电路实验报告 一、实验目的 本实验的主要目的是通过实验了解晶体管单级放大电路的工作原理和特性，掌握晶体管的基本参数测量方法，提高实验操作技能。 二、实验原理 晶体管单级放大电路是一种基本的放大电路，它由一个晶体管及其外围电路组成。晶体管单级放大电路的输入端为基极，输出端为集电极，而发射极则被接地。当输入信号加到基极时，由于晶体管的放大作用，输出信号将会在集电极处得到放大。 晶体管单级放大电路的放大倍数可以通过晶体管的直流工作点来调节。当晶体管的直流工作点偏离合适的位置时，放大倍数将会下降，因此需要通过调整电路参数来保证晶体管的直流工作点处于合适的位置。 三、实验步骤 1. 按照实验电路图连接电路，注意电路连接的正确性。
2. 将信号源接入电路的输入端。 3. 将示波器接入电路的输出端。 4. 打开电源，调整电源电压，使晶体管的直流工作点处于合适的位置。 5. 调整信号源的幅度和频率，观察输出信号的波形和幅度。 6. 测量晶体管的电流放大倍数、输入电阻和输出电阻等参数。 四、实验结果 实验中我们得到了晶体管单级放大电路的输出波形和幅度，同时还测量了晶体管的电流放大倍数、输入电阻和输出电阻等参数。实验结果表明，晶体管单级放大电路具有较好的放大效果，且可以通过调整电路参数来控制放大倍数。 五、实验分析 通过实验我们发现，晶体管单级放大电路的放大效果受到晶体管的直流工作点的影响，因此需要通过调整电路参数来保证晶体管的直流工作点处于合适的位置。此外，晶体管单级放大电路的放大倍数也可以通过改变电路参数来调节，因此需要根据具体的应用需求来选择合适的电路参数。
单级放大电路实验报告
单级放大电路 一．实验目的 1、熟悉电子元器件和模拟电路实验箱。 2、掌握放大器静态工作点的调试方法及其对放大器性能的影响。 3、学习测量放大器Q点，Av，ri，ro的方法，了解共射放大电路特性。 4、学习放大器的动态性能。 二．实验原理 实验电路图 1、三极管放大作用 当三极管发射结处于正向偏置状态，而集电结处于反向偏置状态时，集电极电流受基极电流控制，且基极电流发生很小变化时集电极电流变化很大，如果将小信号加到基极与集电极之间，即会引起Ib变化，Ib放大后，导致Ic发生很大变化，根据U=Ic*R,电阻上电压发生很大变化，即得到放大信号。 2、静态工作点的测量 测量静态工作点时，应在输入信号ui=0的情况下进行，将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极对地的电位Uc、Ue。当流过Rb1和Rb2的电流远大于晶体管基极电流Ib时，Ub=(Rb1/(Rb1+Rb2))Ucc，Ie=Ic。 3、放大器动态指标测试 调整放大器到合适的静态工作点然后加入输入电压Ui在输出电压uo不失真的情况下，用数字万用表测出ui和uo的有效值Ui和Uo，则Au=Uo/Ui。 三．实验设备 1、示波器 2、数字万用表 3、分立元件放大电路模块
4、导线若干 四．实验内容及步骤 l 、实验电路如上图 （1）、用万用表判断实验箱上三极管的极性和好坏、电容C的极性和好坏。接通电源，用示波器调出准确的正弦波信号，关闭电源。 （2）、按图连接电路，将R p的阻值调到阻值最大位置。 （3）、接线完毕仔细检查,确定无误后接通电源。 2、静态分析 3、动态研究 ( 1 )将示波器接入输入输出端观察U i和U O端波形，并比较相位。 ( 2 )信号源频率不变，逐渐加大信号幅度观察UO不失真时的最大值。 五.实验总结及感想 1. 从实验数据来看，实验值和理论值还是存在一定差异。实验中所采用的元件并非理想元件，理论计算时一般都忽略一些小量，所以两者都有误差。 2、实验结果分析 （1）、三极管共射放大电路的静态工作点在工作区时，能实现将电流放大的功效。（2）、当Ic偏小时，放大电路容易产生截止失真；当Ic偏大时，容易产生饱和失真。饱和失真在图像上的体现是“削顶”，而截止失真会“缩顶”。 （3）、输入信号和输出信号反相，有较大的电流和电压增益。 3、实验感想 （1）、实验所测参数均为放大器处于放大工作状态下的工作参数，当示波器波形出现失真时，放大器工作在饱和区或截止区，即放大器非正常工作，所以要在示波器监视输出波形不失真的情况下测试放大器的各项参数。 （2）、一定要保证电路连接正确的情况下接通电源，避免短路烧坏实验器材。（3）、输入电压不能过大也不能过小，频率要选择中频段，避免失真以保证Au 接近为定值。
单级交流放大电路实验报告数据处理
单级交流放大电路实验报告数据处理 单级交流放大电路实验报告数据处理 一、引言 在电子学实验中，单级交流放大电路是一种常见的电路结构。本实验旨在通过搭建单级交流放大电路，测量并处理实验数据，探究电路的放大特性和频率响应。 二、实验原理 单级交流放大电路由放大器和耦合电容组成。放大器是核心部件，可以实现信号的放大。耦合电容则用于隔离直流信号，只传递交流信号。 三、实验步骤 1. 搭建电路 根据实验原理，按照电路图搭建单级交流放大电路。确保电路连接正确，电路元件无损坏。 2. 测量电压增益 使用数字万用表测量输入信号和输出信号的电压，计算电压增益。记录测量结果，并进行数据处理。 3. 测量频率响应 通过改变输入信号的频率，测量输出信号的幅值，绘制频率响应曲线。根据实验数据，分析电路的频率特性。 四、实验数据处理 1. 电压增益计算 根据测得的输入信号电压Vin和输出信号电压Vout，计算电压增益Av = Vout /
Vin。将计算结果记录在表格中。 2. 频率响应曲线绘制 根据测得的不同频率下的输出信号幅值，绘制频率响应曲线。横轴表示频率， 纵轴表示输出信号幅值。通过曲线的形状和变化趋势，分析电路的频率特性。3. 频率响应分析 根据绘制的频率响应曲线，分析电路在不同频率下的放大特性。观察曲线的波 动情况，判断电路是否存在共振或衰减现象。结合实验原理，解释曲线变化的 原因。 五、实验结果与讨论 根据实验数据处理的结果，得到电路的电压增益和频率响应曲线。通过对数据 的分析，可以得出以下结论： 1. 电压增益随着输入信号频率的增加而逐渐减小，说明电路对高频信号的放大 能力较弱。 2. 频率响应曲线呈现出一定的波动，说明电路在特定频率下存在共振或衰减现象。 3. 在频率响应曲线中，可以观察到电路的截止频率。截止频率是指电路对输入 信号的放大能力下降至一半的频率。 六、结论 通过本次实验，我们成功搭建了单级交流放大电路，并进行了数据处理和分析。实验结果表明，电路的电压增益随着频率的增加而减小，同时存在一定的频率 响应特性。这些实验数据和分析结果对于理解和应用单级交流放大电路具有重 要意义。
单级放大电路实验报告
单级放大电路实验报告 摘要： 本实验通过搭建单级放大电路并进行测量，探讨了放大电路的工作原理、电压放大倍数、输入和输出阻抗等参数的影响。实验结果表明，单级放大电路在合适的设计和调试下能够实现电压信号的有效放大，但也存在一定的局限性。 引言： 放大电路是电子技术中的重要组成部分，能够将弱小的电信号放大为更大的信号，以便后续电路进行处理或驱动。本实验中，我们研究的是单级放大电路，它是放大电路中最基本的一种，并且具有较为简单的电路结构。 材料与方法： 实验所需材料如下： 1.1个NPN型晶体管 2.2个电阻（分别为R1和R2） 3.1个直流电源 4.1个信号发生器
实验步骤如下： 1.按照电路图搭建单级放大电路。 2.调节电阻R1和R2的值，使其满足所需的放大倍数。 3.将信号发生器的输出接入放大电路的输入端。 4.通过示波器观察输出信号，并记录相关数据。 结果与讨论： 在本实验中，我们设置放大倍数为20，即输出信号的幅度是输入信号的20倍。调节电路中的电阻值后，我们成功地获得了期望的输出信号。 我们进一步探讨了输入和输出阻抗对于放大电路性能的影响。实验结果表明，输入阻抗较大时，放大电路能够更好地接受输入信号，减小了信号源与放大电路之间的负载效应。而当输出阻抗较小时，放大电路能够更好地推动负载电路，使得输出信号更加稳定。
同时，我们还研究了电压放大倍数与电压源频率的关系。实验结果显示，当电压源频率较低时，放大倍数较高；而当电压源频率超过一定值后，放大倍数会逐渐减小。这是因为晶体管的内部电容、电感等因素导致了对高频信号的损耗。 结论： 本实验通过搭建单级放大电路并测量，探讨了放大电路的工作原理、电压放大倍数、输入和输出阻抗等参数的影响。实验结果表明，在合适的设计和调试下，单级放大电路能够实现电压信号的有效放大。其中，输入和输出阻抗的选择对于放大电路的性能有着重要影响。此外，电压放大倍数与电压源频率之间存在一定的关联关系，需要根据实际情况进行设计和选择。 附录： 本实验中，我们对电路中的元器件进行了精选和测试，但仍然可能存在误差。在实际应用中，需要根据具体要求进行调试和选择合适的元器件。同时，实验中使用的是简单的单级放大电路，在实际应用中，可能会需要更为复杂的电路结构以满足更高的性能要求。
厦门大学电子技术实验四单级放大电路
实 验 报 告 实验名称：实验四单级放大电路 系别：班号：实验组别：实验者姓名： 学号： 实验日期： 实验报告完成日期： 指导教师意见：
目录 一、实验目的 (3) 二、实验原理 (3) 三、实验仪器 (6) 四、实验内容及数据 (6) 1、搭接实验电路： (6) 2、静态工作点的测量和调试： (7) 3、基本放大器的电压放大倍数、输入电阻、输出电阻的 测量 (9) 4、放大器上限、下限频率的测量 (11) 5、电流串联负反馈放大器参数测量 (12) 五、结果分析 (14) 六、实验总结 (15) 七、思考题 (15)
一、实验目的 1.学会在面包板上搭接电路的方法 2.学习放大电路的调试方法 3.掌握放大电路的静态工作点、电压放大倍数、输入电阻、输出电阻和通频带 测量方法 4.研究负反馈对放大器性能的影响；了解设计输出器的基本性能 5.了解静态工作点对输出波形的影响和负载对放大倍数的影响 二、实验原理 （一）单级低频放大器的模型和性能 1、单级低频放大器的模型： 单级低频放大器能将频率从几十Hz～几百kHz的低频信号进行不失真地放大，是放大器中最基本的放大器，单级低频放大器根据性能不同可分为基本放大器和负反馈放大器。 从放大器的输出端取出信号电压（或电流）经过反馈网络得到反馈信号电压（或电流），送回放大器的输入端称为反馈。若反馈信号的极性与原输入信号的极性相反，则为负反馈。 根据输出端的取样信号（电压或电流）与送回输入端的连接方式（串联或并联）的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。负反馈是改变放大器及其他电子系统特性的一种重要手段。负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性，展宽了通频带，减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。负反馈对输入阻抗和输出阻抗的影响跟反馈类型有关。由于串联负反馈是在基本放大器的输入回路中串接了一个反馈电压，因而提高了输入阻抗，而并联负反馈是在输入回路上并联了一个反馈电流，从而降低了输入阻抗。凡是电压负反馈都有保持输出电压稳定的趋势，与此恒压相关的是输出阻抗减小；凡是电流负反馈都有保持输出电流稳定的趋势，与此恒
电子技术实验报告—实验单级放大电路
电子技术实验报告—实验单级放大电路 Revised as of 23 November 2020
电子技术实验报告 实验名称：单级放大电路系别： 班号： 实验者姓名： 学号： 实验日期： 实验报告完成日期：
目录
一、实验目的 1.学会在面包板上搭接电路的方法； 2.学习放大电路的调试方法； 3.掌握放大电路的静态工作点、电压放大倍数、输出电阻和通频带测量方法； 4.研究负反馈对放大器性能的影响；了解射级输出器的基本性能； 5.了解静态工作点对输出波形的影响和负载对放大电路倍数的影响。 二、实验仪器 1.示波器 1台 2.函数信号发生器 1台 3.直流稳压电源 1台 4.数字万用表 1台
5.多功能电路实验箱 1台 6.交流毫伏表 1台 三、实验原理 （一）单级低频放大器的模型和性能 1.单级低频放大器的模型 单级低频放大器能将频率从几十Hz~几百kHz的低频信号进行不失真地放大，是放大器中最基本的放大器，单级低频放大器根据性能不同科分为基本放大器和负反馈放大器。 从放大器的输出端取出信号电压（或电流）经过反馈网络得到反馈信号电压（或电流）送回放大器的输入端称为反馈。若反馈信号的极性与原输入信号的极性相反，则为负反馈。 根据输出端的取样信号（电压或电流）与送回输入端的连接方式（串联或并联）的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。负反馈是改变房卡器及其他电子系统特性的一种重要手段。负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性，展宽了通频带，减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。负反馈对输入阻抗和输出阻抗的影响跟反馈类型有关。由于串联负反馈实在基本放大器的输入回路中串

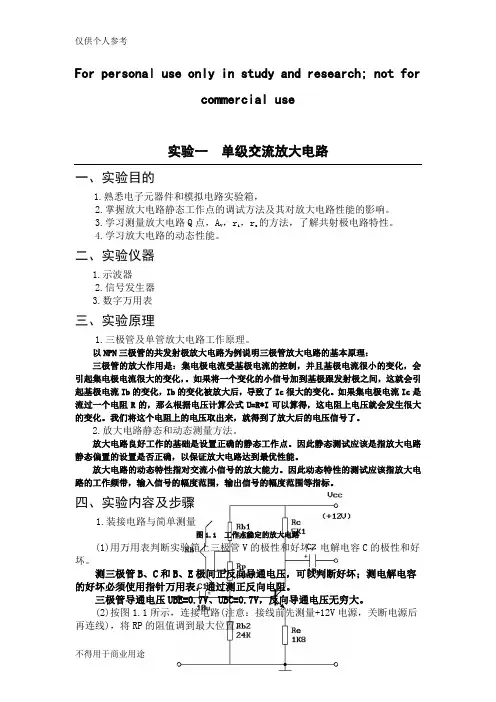

实验一 单级交流放大电路 实验报告
