各装置流程图集样本
人教版初高中化学实验装置图汇总表11
电源、小电灯、导线、盐酸、硫酸、氢氧化钠溶液、氢氧化钙溶液、蒸馏水、乙醇
初中下册第十章第二节
酸碱中和反应
酸电离出氢离子和碱电离出氢氧根离子相互结合产生水
烧杯、玻璃棒、氢氧化钠溶液、盐酸、酚酞指示剂
初中下册第十章第二节
测定溶液的pH
pH试纸遇酸变红、遇碱变绿
初中下册第九章第一节
乳化现象
植物油不溶于水，震荡后在水中以小油珠形式存在，静置后小油珠聚集为大油珠，分层。加入洗涤剂能使植物油在水中分散成无数小油珠，静置后也不能聚集为大油珠，形成更稳定的乳浊液。
试管、水、植物油、洗涤剂
两支试管中分别加入5毫升水和几滴植物油，震荡观察是否分层，往一只试管中加几滴洗涤剂，震荡，观察是否分层。
浓硫酸、玻璃片、小木条、布料、玻璃棒
初中下册第十章第一节
浓硫酸稀释
浓硫酸稀释时放出热量
烧杯、玻璃棒、浓硫酸、水
初中下册第十章第一节
氢氧化钠和氢氧化钙的性质
氢氧化钠和氢氧化钙都易吸潮，都能用作干燥剂
氢氧化钠固体、氢氧化钙固体、表面皿、试管、水、导气管、二氧化碳气体
初中下册第十章第一节
不同酸、碱、盐的导电性
试管、橡皮塞、导管、酒精灯、聚氯乙烯、蓝色石蕊试纸、玻璃棒、浓氨水
加热使聚氯乙烯溶解后，分别用蓝色石蕊试纸检验和浓氨水检验
高中选修2第四单元第2节
实验室制肥皂
脂类在碱性条件下水解，形成脂肪酸盐和醇，产生脂肪酸盐就是肥皂的主要成分
蒸发皿、玻璃棒、量筒、纱布、植物油、乙醇、百分之三十的氢氧化钠溶液、蒸馏水、氯化钠饱和溶液、酒精灯
电镀铜
将待镀金属置于阴极，铜片做阳极，硫酸铜溶液做电解质，在通电作用形成电解池，发生氧化还原反应，在待镀品上镀上铜
各装置流程图集
常减压电脱盐装置原则流程脱后原油去换热CDU装置原则流程VDU装置原则流程轻烃回收装置原则流程压缩干气补充新氢热低分反应进料泵原料升压泵R-101R-102热高分加氢裂化反应部分流程图加氢裂化分馏部分流程图（一）加氢裂化分馏部分流程图（二）粗汽油凝缩油泵吸收塔底泵补充吸收泵间凝液泵催化吸收稳定部分流程图干气脱硫贫液泵液化气脱硫贫液泵常减压液化气进料泵加氢裂化液化气进料泵过剩空气至焚烧炉液化气脱硫醇碱液再生部分流程图汽油进料泵活化剂泵精汽油泵防胶剂注入泵防胶剂配制泵汽油脱硫脱硫醇装置流程图碳二、碳三馏分脱乙烷塔回流泵丙烷馏分泵丙烯塔回流泵丙烯产品泵脱戊烷塔回流及产品泵戊烷馏分泵气体分馏装置流程图缓冲罐加氢精加氢反应油连续重整预加氢反应部分流程图预加氢反应液相连续重整预加氢分馏部分流程图重整反应器三连续重整反应部分流程图汽油至脱戊烷塔分馏生构化加氢至管网装置来连续重整再接触部分流程图连续重整后分馏部分流程图统连续重整再生部分流程图1.0MPa连续重整热工部分流程图塔来缓冲罐异构化装置流程图苯抽提装置流程图原料油缓冲罐原料油泵新氢酸性水柴油加氢反应部分流程图柴油泵分馏塔底重沸炉泵石脑油塔顶气柴油加氢分馏部分流程图低分油航煤加氢反应部分流程图航煤加氢分馏部分流程图酸性气分液制硫燃烧制硫余热锅冷凝冷却转化成型硫封液硫尾气分液硫磺回收制硫部分流程图尾气焚烧炉硫磺回收尾气部分流脱硫富液闪蒸脱硫溶剂储脱硫溶剂再生再生塔顶回流溶剂再生装置流程图汽提塔顶分液罐酸性水汽提装置流程丙烯洗涤塔PP装置闪蒸、汽蒸部分流程图PPPP装置造粒部分流程图储运系统装置、罐区油品系统管线冲洗原则流程图。
精馏实验装置图
精馏实验装置流程图及说明
1、塔釜；
2、塔节；
3、冷凝器；
4、回流流量计；
5、塔顶
取样阀；6、塔底出料阀；
2、流程说明:选用乙醇-水系统做实验物系。
操作压力为常
压，在塔底内预先配置乙醇-水的料液，使精馏塔在全回流的条件下操作，待操作状态稳定后，同时测取塔顶回流液和釜液的浓度X D、X W。
3、实验操作要点
1. 在塔釜内预先配制乙醇浓度为7%~8%的水溶液，塔
釜液位以接近塔釜高度的2/3为宜。
在原料槽内配制乙
醇浓度为15%左右的水溶液作为原料液。
2. 开启加热电源预热釜液，及时开启塔顶冷凝器进水
阀门，当釜液沸腾后要注意控制加热量。
3. 由于开启前塔内存在空气，开启后要注意开启塔内
的排气装置，利用塔内上升的蒸汽将其排除塔外，以免
影响冷凝器的冷凝效果。
4. 进行全回流操作（不加料、不出产品），调节加热量，
使塔内各板上气液两相均处于稳定接触状态。
待稳定操
作10~15分钟后，同时取样分析XD、XW，通过数据处
理，求得精馏塔的全塔效率。
注意:以上操作步骤1、2、3由老师做，学生只作了解。
操作以第4部为主。
石油炼化公司的各个装置基本工艺的作业流程图大全及其简介
炼化企业各个装置工艺步骤图大全及其介绍从油田送往炼油厂原油往往含盐(关键是氧化物)带水〔溶于油或呈乳化状态〕，可造成设备腐蚀，在设备内壁结垢和影响成品油组成，需在加工前脱除。
电脱盐根底原理：为了脱掉原油中盐份，要注入肯定数量颖水，使原油中盐充分溶解于水中，形成石油和水乳化液。
在强弱电场和破乳剂作用下，破坏了乳化液保护膜，使水滴由小变大，不停聚合形成较大水滴，借助于重力和电场作用沉降下来和油分别，由于盐溶于水，所以脱水过程也就是脱盐过程。
CDU 装置即常压蒸馏局部常压蒸馏原理：精馏又称分馏，它是在精馏塔内同时进展液体数次局部汽化和汽体数次局部冷凝过程。
原油之所以能够利用分馏方法进展分别，其根本缘由在于原油内部各组分沸点不一样。
在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进展局部汽化，其中汽油、煤油、轻柴油、重柴油这些较低沸点馏分优先汽化成为气体，而蜡油、渣油仍为液体。
VDU 装置即减压蒸馏局部减压蒸馏原理：液体沸腾必需条件是蒸汽压必需等于外界压力。
降低外界压力就等效于降低液体沸点。
压力愈小，沸点降愈低。
假设蒸馏过程压力低于大气压以下进展，这种过程称为减压蒸馏。
轻烃回收装置是轻烃回收设备，实行成熟、牢靠工艺技术，将自然气中比甲烷或乙烷更重组分以液态形式回收。
RDS 即渣油加氢装置，渣油加氢技术包含固定床渣油加氢处理、切换床渣油加氢处理、移动床渣油加氢处理、沸腾床渣油加氢处理、沸腾床渣油加氢裂化、悬浮床渣油加氢裂化、渣油加氢一体化技术及对应组合工艺技术。
加氢裂化，是一个石化工业中工艺，即石油炼制过程中在较高压力和温度下，氢气经催化剂作用使重质油发生加氢、裂化和异构化反响，转化为轻质油〔汽油、煤油、柴油或催化裂化、裂解制烯烃原料〕加工过程。
反响-再生系统是催化裂扮装置关键，该系统由反响和再生局部组成。
反响局部关键有：1.在提升管下端设置预提升段，提升介质可用蒸汽或干气〔或二者混合使用〕；2.依据原料油、回炼油、油浆性质，设置多层进料喷嘴，选择适宜喷嘴形式和进料位置；3.增设提升管温度掌握系统；4.在提升管出口安装油气快速分别系统；5.设置汽提段，沉降器旋风分别器回收下来催化剂，在汽提段用过热蒸汽将其中夹带油气置换出来后进入再生器。

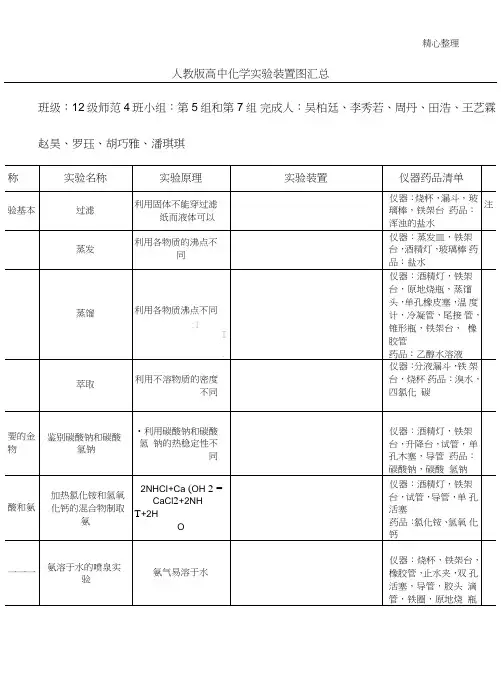

人教版重点高中化学实验装置图汇总表格模板
-
章第2
过氧化钠与水反应
2NqQ+2HO=4NaOH
+OT
试管
-
章第一
鉴别碳酸钠和碳酸 氢钠
2NaHC3=NaCO+ HO+COT
试管铁架台橡胶塞导 气管
-
章第4
喷泉实验
圆底烧瓶滴管烧杯铁 架台
-
章第4
氨气与氯化氢反应
NH+ HCI=NHCI
玻璃棒
-
章第4
加热氯化铵和氢氧 化钙制取氨气
2NHCI+
酸碱中和反应
锥形瓶、容量瓶、酸 式（碱式）滴定管、 滴定管夹、酚酞溶液、 烧杯、盐酸。氢氧化 钠溶液
四 一节 池
铜锌原电池装置
Zn+Cu =Zn2+Cu
两个烧杯、导线、一 个电流表、锌片、铜
片、CuSO溶液
四 三节 池
CuCb溶液的电解
CuCb=CiF+2C「
i1
:(
CuCl2溶液、两根石 墨棒、U形管、电流 表、直流电源
H2T
烧杯玻璃棒
-
章第2
氢氧化铁和氢氧化 亚铁的生成
试管
-
章第2
氯化铁中加入硫氰 酸钾
试管
-
章第一
氢气在氯气中燃烧
H2+Cl2=2HCI
集气瓶
-
章第3
二氧化硫溶于水
SO+H2O=HSO
试管
-
章第一
铝与盐酸氢氧化钠 反应
2AI+
6HCI=3HT+2AIC
I3
2AI+2HO+ 2NaOH=2NaA2+3H4
人教版必修一高中化学实验装置图汇总(带图示)
人教版高中化学实验装置图汇总（必修一）章节名称实验名称实验原理实验装置仪器药品清单备注第一章第一节：化学实验基本方法过滤固体与液体混合物的分离仪器：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸药品：固液混合物操作要点：“一贴二低三靠”蒸发分离溶剂中的溶质仪器：蒸发皿、酒精灯、玻璃棒、铁架台药品：食盐水溶液注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热蒸馏混合物中各组分的沸点不同仪器：蒸馏烧瓶、酒精灯、铁架台、冷凝管、锥形瓶药品：液体混合物加热前一定要检验装置的气密性萃取物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来分液漏斗、烧杯、铁架台(带铁圈)进行分液操作之前一定要进行检漏第一章第二节：化学计量在实验中的应用配制一定量浓度的溶液C=n/V仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平药品：氯化钠固体、蒸馏水容量瓶在使用之前一定要检漏第二章第一节：物质的分类丁达尔效应当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”烧杯药品：某种胶体第三章第一节：金属的化学性质加热金属钠钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠仪器：小刀、铁架台（带铁圈）、酒精灯药品：金属钠注意安全金属钠和水的反应活泼金属和水的剧烈反应仪器：小刀、烧杯药品：蒸馏水、金属钠、酚酞注意观察实验现象铝与盐酸和氢氧化钠溶液的反应铝是两性金属，既能和酸反应又能和碱反应仪器：试管、架子药品：盐酸溶液、氢氧化钠溶液注意检查生成的气体第三章第二节：几种重要的金属化合物过氧化钠和水的反应过氧化钠可以与水反应生成氧气仪器：试管、火柴药品：过氧化钠、蒸馏水、注意检验生成的气体鉴别碳酸钠与碳酸氢钠酸式碳酸盐和正盐的通过加热来鉴别仪器：大试管、铁架台、试管、酒精灯药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水注意试管在加热之前要保持干燥，否则要炸裂焰色反应很多金属或他们的化合物在灼烧时都会使火焰呈现特殊的颜色铂丝药品：盐酸、各种溶液三价铁离子的检验含有三价铁离子的盐溶液遇到硫氰化钾时变成红色仪器：试管、胶头滴管、药品：氯化铁溶液、氯化亚铁溶液、硫氰化钾溶液在滴硫氰化钾到氯化亚铁中时要迅速，防止氧化第四章第二节：富集在海水中的元素—氯氢气在氯气中燃烧氢气能和氯气又快又好的反应仪器：集气瓶、玻璃棒药品：纯净氯气、纯净氢气第四章第三节：硫和氮的氧化物二氧化硫溶于水二氧化硫具有漂白性仪器：试管、试管夹、酒精灯药品：二氧化硫、品红溶液、蒸馏水最后一步要加热褪色的品红溶液，观看实验现象第四章第四节：氨硝酸硫酸氨溶于水的喷泉实验氨气极易溶于水，1体积水大约可溶解700体积氨气仪器：圆底烧瓶、铁架台、烧杯、胶头滴管药品：蒸馏水、酚酞溶液、氨气氨与氯化氢的反应氨气与氯化氢反应生成氯化铵，反应剧烈仪器：玻璃棒药品：纯净氨气、纯净氯化氢加热氯化铵和氢氧化钙的混合物制取氨气2NH4Cl+Ca(OH)2=CaCl2+2H2O+2NH3仪器：试管、铁架台、棉花、酒精灯药品：氯化铵粉末、氢氧化钙粉末注意加热前保证试管干燥蔗糖与浓硫酸的反应浓硫酸具有氧化性和脱水性仪器：烧杯、玻璃棒药品：蔗糖、浓硫酸注意用量，保护环境，注意安全浓硫酸与铜的反应浓硫酸具有氧化性，氧化铜仪器：酒精灯、铁架台、试管、试管夹、药品：铜粉、浓硫酸、品红溶液注意检验生成的气体人教版高中化学实验装置图汇总(必修二)章节名称实验名称实验原理实验装置仪器药品清单备注第一章物质结构元素周期律元素性质与原子结构钾在空气重燃烧钾是一种活泼的金属，易与O2反应，在空气中燃烧钾可直接生成超氧化钾（K2O2）仪器：坩埚、酒精灯、三角架、泥三角药品：钾第一章化学键钠和氯气反应钠是活泼金属，常温下和氯气反应生成氯化钠仪器：铁架台、石棉网、集气瓶药品：钠、氯气第二章化学反应与能量化学能与热能铝和盐酸的反应2Al＋6HCl=2AlCl3＋3H2↑仪器：试管、砂纸、温度计、药品：盐酸、铝条第二章化学能与热能氢氧化钡晶体与氯化铵晶体的反应Ba(OH)2·8H2O+2NH4Cl=2NH3↑+BaCl2+10H2O仪器：小木片、烧杯、玻璃棒、药品：Ba(OH)2·8H2O、NH4Cl第二章化学能与热能中和热测定反应NaOH＋HCl=NaCl＋H2O仪器：量筒、烧杯、玻璃棒、温度计药品：盐酸、NaOH第二章化学能与电能原电池原电池仪器：铜片、烧杯、导线、电流表药品：锌片、铜片、稀硫酸第二章化学能与电能氢氧燃料电池负极：2H2—4e-=4H+正极：O2+2H2O+4e-=4OH-第三章第一节甲烷与氯气的反应CH4＋Cl2=CH3Cl＋HCL仪器：铁架台、量筒、水槽药品：饱和食盐水、甲烷、氯气第三章第二节石蜡油分解实验石蜡油分解的产物中含有烯烃和烷烃仪器：铁架台、试管，塞子、导管、酒精灯、木块药品：石蜡油、石棉、碎瓷片光照GZn Cu第三章第三节乙醇与金属钠的反应2CH3CH2OH＋2Na=2CH3CH2ONa＋H2↑仪器：铁架台、试管、塞子、注射针头、烧杯药品：钠、乙醇第三章第三节酯化反应CH3CH2OH＋CH3COOH=CH3COOC2H5＋H2O仪器：铁架台、酒精灯、试管、塞子、导管药品：乙醇、乙酸、饱和碳酸钠第三章第四节糖类、油质、蛋白质的水解反应C12H22O11＋H2O C6H12O6（葡萄糖）＋C6H12O6（果糖）(C6H10O5)n＋nH2OnC6H12O6（葡萄糖）仪器：铁架台、石棉网、试管、烧杯、滴管、酒精灯、药品：蔗糖、稀硫酸、新制氢氧化铜、氢氧化钠第四章第一节铝热反应2Al2O3(熔融)4Al＋3O2↑仪器：铁架台、滤纸、蒸发皿、砂纸、药品：镁带、氯酸钾、氧化铁、铝粉、砂子第四章第一节海水蒸馏原理示意图仪器：铁架台、石棉网、酒精灯、烧瓶、冷凝管、尾接管、锥形瓶、玻璃导管、药品：海水催化剂催化剂电解冰晶石△浓硫酸第四章第一节从海带灰中提取碘5I－＋IO32－＋6H＋=3I2＋3H2O2I－＋H202＋2H＋=I2＋2H2O仪器：铁架台、酒精灯、石棉网、坩埚、玻璃棒、烧杯、滴管、药品：干海带、酒精、蒸馏水、稀硝酸、双氧水、淀粉溶液人教版高中化学实验装置图汇总（选修一、二、三）章节名称实验名称实验原理实验装置仪器药品清单备注选修一生命的基础能源糖类蔗糖的还原性CH2OH-CHOH-CHOH-CHOH-CHOH-CHO+2[Ag(NH3)2]OH→CH2OH-CHOH-CHOH-CHOH-CHOH-COONH4+2Ag↓+3NH3↑+H2O葡萄糖、氨水、AgNO3酒精灯、试管夹、试管淀粉的水解(C6H10O5)+nH2O→nC6H12O6淀粉、硫酸、水、碘溶液、试管、滴管生命的基础——蛋白质蛋白质的性质——盐析与变性蛋白质在某些物理和化学因素作用下其特定的空间构象被破坏，导致其理化性质的改变和生物活性的丧失。
常减压蒸馏装置工艺流程图
可再生能源
利用太阳能、风能等可再生能源,减少 化石燃料的使用,降低碳排放,促进能源 可持续利用。
能源监测
建立能源管理信息系统,实时监测能源 使用情况,及时发现异常情况并采取措 施,提高能源利用效率。
产品质量控制
严格检测
对所有生产的产品进行全面、 细致的理化检测,确保产品指 标符合质量标准。
抽样分析
离方法,提高分离效率和纯 度。
3 提高能源利用率
采用节能技术,如废热回收 利用,降低整体能耗。
4 降低生产成本
优化原料、催化剂、工艺参 数等,减少原材料消耗和废 弃物产生。
设备检修
定期检查
定期检查装置内各设备的运行状态,及 时发现并修复故障,确保设备安全可靠 运行。
及时维修
发现问题后立即采取维修措施,防止故 障扩散,最大限度减少对生产的影响。
产品包装
合适的包装材料
1
选用安全环保的包装材料，如玻璃瓶、塑料容器或金属罐
，以确保产品的密封性和防渗漏性。
2
适当的包装尺寸
根据产品特性和客户需求，设计不同容量的包装规格，满
醒目的标签设计
3
足不同消费场景。
在包装上印刷产品名称、成分、生产日期等关键信息，同
时兼顾美观大方的视觉效果。
废气处理
尾气洁净
1
确保废气排放达到环保标准
液态回收 2
从废气中回收可用液体成分
热量回收 3
利用废气热量进行能源回收
常减压蒸馏装置会产生各种废气,包括含有有机物的尾气、酸性气体和含热量较高的气体。通过设置多级废气处理系统,可以实现 尾气洁净、液态成分回收以及热量回收,最大限度地提高资源利用率,降低环境影响。
冷却水系统
液相色谱仪工作流程图
液相色谱仪工作流程图(原理）南京科捷是分析仪器生产型厂家，专业生产气相色谱仪、液相色谱仪、色谱仪配件、色谱零件，并提供色谱仪售前售后服务。
与您共享技术文章：液相色谱仪工作流程，液相色谱仪原理，欢迎您技术咨询、业务咨询。
现在的液相色谱仪一般都做成一个个单元组件，然后根据分析要求将各所需单元组件组合起来.最基本的组件是高压输液泵、进样器、色谱柱、检测器和数据系统（记录仪、积分仪或色谱工作站)。
此外,还可根据需要配置流动相在线脱气装置、梯度洗脱装置、自动进样系统、柱后反应系统和全自动控制系统等.图８-1是具有基本配置的液相色谱仪的工作流程图。
液相色谱仪的工作过程：输液泵将流动相以稳定的流速（或压力)输送至分析体系，在色谱柱之前通过进样器将样品导入，流动相将样品带入色谱柱,在色谱柱中各组分因在固定相中的分配系数或吸附力大小的不同而被分离,并依次随流动相流至检测器，检测到的信号送至数据系统记录、处理或保存.图8-1是具有基本配置的液相色谱仪工作流程图：进样器从液相色谱仪工作流程图看出,进样器是将样品溶液准确送入色谱柱的装置，分手动和自动两种方式。
ﻫ进样器要求密封性好，死体积小，重复性好，进样时引起色谱系统的压力和流量波动要很小。
现在的液相色谱仪所采用的手动进样器几乎都是耐高压、重复性好和操作方便的六通阀进样器，其原理与气相色谱中所介绍的相同。
色谱柱１. 色谱柱的构成从液相色谱仪工作流程中看到，色谱柱是实现分离的核心部件，要求柱效高、柱容量大和性能稳定。
柱性能与柱结构、填料特性、填充质量和使用条件有关.色谱填料：经过制备处理后,用于填充色谱柱的物质颗粒，通常是5-10粒径的球形颗粒. 色谱柱管: 内部抛光的不锈钢管。
典型的液相色谱分析柱尺寸是内径4.6mｍ，长250mm。
色谱柱：也称固定相,是将色谱填料填充到色谱柱管中所构成的，其结构如图8-８所示。
2。
色谱柱的填充干法填充：在硬台面上铺上软垫，将空柱管上端打开垂直放在软垫上,用漏斗每次灌入５０—100mｇ填料，然后垂直台面墩10—2０次。
49张化工装置流程图，超详细！
49张化工装置流程图，超详细！导读：化工厂里的装置多种多样，而很多装置作为化工人必须要熟悉，那么今天小编为大家介绍各种化工装置的流程图，不仅能帮助大家熟悉各种装置的生产流程还能了解部分生产工艺。
◆ ◆ ◆常减压电脱盐装置原则流程从油田送往炼油厂的原油往往含盐(主要是氧化物)带水（溶于油或呈乳化状态），可导致设备的腐蚀，在设备内壁结垢和影响成品油的组成，需在加工前脱除。
电脱盐基本原理：为了脱掉原油中的盐份，要注入一定数量的新鲜水，使原油中的盐充分溶解于水中，形成石油与水的乳化液。
在强弱电场与破乳剂的作用下，破坏了乳化液的保护膜，使水滴由小变大，不断聚合形成较大的水滴，借助于重力与电场的作用沉降下来与油分离，因为盐溶于水，所以脱水的过程也就是脱盐的过程。
+◆ ◆ ◆CDU装置原则流程CDU装置即常压蒸馏部分常压蒸馏原理：精馏又称分馏，它是在精馏塔内同时进行的液体多次部分汽化和汽体多次部分冷凝的过程。
原油之所以能够利用分馏的方法进行分离，其根本原因在于原油内部的各组分的沸点不同。
在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进行部分汽化，其中汽油、煤油、轻柴油、重柴油这些较低沸点的馏分优先汽化成为气体，而蜡油、渣油仍为液体。
+◆ ◆ ◆VDU装置原则流程VDU装置即减压蒸馏部分减压蒸馏原理：液体沸腾必要条件是蒸汽压必须等于外界压力。
降低外界压力就等效于降低液体的沸点。
压力愈小，沸点降的愈低。
如果蒸馏过程的压力低于大气压以下进行，这种过程称为减压蒸馏。
+◆ ◆ ◆轻烃回收装置原则流程轻烃回收装置是轻烃的回收设备，采用成熟、可靠的工艺技术，将天然气中比甲烷或乙烷更重的组分以液态形式回收。
+◆ ◆ ◆RDS装置流程图RDS即渣油加氢装置，渣油加氢技术包含固定床渣油加氢处理、切换床渣油加氢处理、移动床渣油加氢处理、沸腾床渣油加氢处理、沸腾床渣油加氢裂化、悬浮床渣油加氢裂化、渣油加氢一体化技术及相应的组合工艺技术。
高中化学实验装置图汇总(带图示)
人教版高中化学实验装置图汇总（必修一）章节名称实验名称实验原理实验装置仪器药品清单备注第一章第一节：化学实验基本方法过滤固体与液体混合物的分离仪器：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸药品：固液混合物操作要点：“一贴二低三靠”蒸发分离溶剂中的溶质仪器：蒸发皿、酒精灯、玻璃棒、铁架台药品：食盐水溶液注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热蒸馏混合物中各组分的沸点不同仪器：蒸馏烧瓶、酒精灯、铁架台、冷凝管、锥形瓶药品：液体混合物加热前一定要检验装置的气密性萃取物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来分液漏斗、烧杯、铁架台(带铁圈)进行分液操作之前一定要进行检漏第一章第二节：化学计量在实验中的应用配制一定量浓度的溶液C=n/V仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平药品：氯化钠固体、蒸馏水容量瓶在使用之前一定要检漏第二章第一节：物质的分类丁达尔效应当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”仪器：激光笔、烧杯药品：某种胶体第三章第一节：金属的化学性质加热金属钠钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠仪器：小刀、铁架台（带铁圈）、酒精灯药品：金属钠注意安全金属钠和水的反应活泼金属和水的剧烈反应仪器：小刀、烧杯药品：蒸馏水、金属钠、酚酞注意观察实验现象铝与盐酸和氢氧化钠溶液的反应铝是两性金属，既能和酸反应又能和碱反应仪器：试管、架子药品：盐酸溶液、氢氧化钠溶液注意检查生成的气体第三章第二节：几种重要的金属化合物过氧化钠和水的反应过氧化钠可以与水反应生成氧气仪器：试管、火柴药品：过氧化钠、蒸馏水、注意检验生成的气体鉴别碳酸钠与碳酸氢钠酸式碳酸盐和正盐的通过加热来鉴别仪器：大试管、铁架台、试管、酒精灯药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水注意试管在加热之前要保持干燥，否则要炸裂焰色反应很多金属或他们的化合物在灼烧时都会使火焰呈现特殊的颜色仪器：酒精灯、铂丝药品：盐酸、各种溶液三价铁离子的检验含有三价铁离子的盐溶液遇到硫氰化钾时变成红色仪器：试管、胶头滴管、药品：氯化铁溶液、氯化亚铁溶液、硫氰化钾溶液在滴硫氰化钾到氯化亚铁中时要迅速，防止氧化第四章第二节：富集在海水中的元素—氯氢气在氯气中燃烧氢气能和氯气又快又好的反应仪器：集气瓶、玻璃棒药品：纯净氯气、纯净氢气第四章第三节：硫和氮的氧化物二氧化硫溶于水二氧化硫具有漂白性仪器：试管、试管夹、酒精灯药品：二氧化硫、品红溶液、蒸馏水最后一步要加热褪色的品红溶液，观看实验现象第四章第四节：氨硝酸硫酸氨溶于水的喷泉实验氨气极易溶于水，1体积水大约可溶解700体积氨气仪器：圆底烧瓶、铁架台、烧杯、胶头滴管药品：蒸馏水、酚酞溶液、氨气氨与氯化氢的反应氨气与氯化氢反应生成氯化铵，反应剧烈仪器：玻璃棒药品：纯净氨气、纯净氯化氢加热氯化铵和氢氧化钙的混合物制取氨气2NH4Cl+Ca(OH)2=CaCl2+2H2O+2NH3仪器：试管、铁架台、棉花、酒精灯药品：氯化铵粉末、氢氧化钙粉末注意加热前保证试管干燥蔗糖与浓硫酸的反应浓硫酸具有氧化性和脱水性仪器：烧杯、玻璃棒药品：蔗糖、浓硫酸注意用量，保护环境，注意安全浓硫酸与铜的反应浓硫酸具有氧化性，氧化铜仪器：酒精灯、铁架台、试管、试管夹、药品：铜粉、浓硫酸、品红溶液注意检验生成的气体人教版高中化学实验装置图汇总(必修二)章节名称实验名称实验原理实验装置仪器药品清单备注第一章物质结构元素周期律元素性质与原子结构钾在空气重燃烧钾是一种活泼的金属，易与O2反应，在空气中燃烧钾可直接生成超氧化钾（K2O2）仪器：坩埚、酒精灯、三角架、泥三角药品：钾第一章化学键钠和氯气反应钠是活泼金属，常温下和氯气反应生成氯化钠仪器：铁架台、石棉网、集气瓶药品：钠、氯气第二章化学反应与能量化学能与热能铝和盐酸的反应2Al＋6HCl=2AlCl3＋3H2↑仪器：试管、砂纸、温度计、药品：盐酸、铝条第二章化学能与热能氢氧化钡晶体与氯化铵晶体的反应Ba(OH)2·8H2O+2NH4Cl=2NH3↑+BaCl2+10H2O仪器：小木片、烧杯、玻璃棒、药品：Ba(OH)2·8H2O、NH4Cl第二章化学能与热能中和热测定反应NaOH＋HCl=NaCl＋H2O仪器：量筒、烧杯、玻璃棒、温度计药品：盐酸、NaOH第二章化学能与电能原电池原电池仪器：铜片、烧杯、导线、电流表药品：锌片、铜片、稀硫酸第二章化学能与电能氢氧燃料电池负极：2H2—4e-=4H+正极：O2+2H2O+4e-=4OH-第三章第一节甲烷与氯气的反应CH4＋Cl2=CH3Cl＋HCL仪器：铁架台、量筒、水槽药品：饱和食盐水、甲烷、氯气第三章第二节石蜡油分解实验石蜡油分解的产物中含有烯烃和烷烃仪器：铁架台、试管，塞子、导管、酒精灯、木块药品：石蜡油、石棉、碎瓷片第三章第三节乙醇与金属钠的反应2CH3CH2OH＋2Na=2CH3CH2ONa＋H2↑仪器：铁架台、试管、塞子、注射针头、烧杯药品：钠、乙醇第三章第三节酯化反应CH3CH2OH＋CH3COOH=CH3COOC2H5＋H2O仪器：铁架台、酒精灯、试管、塞子、导管药品：乙醇、乙酸、饱和碳酸钠△浓硫酸光照GZn Cu第三章第四节糖类、油质、蛋白质的水解反应C12H22O11＋H2O C6H12O6（葡萄糖）＋C6H12O6（果糖）(C6H10O5)n＋nH2OnC6H12O6（葡萄糖）仪器：铁架台、石棉网、试管、烧杯、滴管、酒精灯、药品：蔗糖、稀硫酸、新制氢氧化铜、氢氧化钠第四章第一节铝热反应2Al2O3(熔融)4Al＋3O2↑仪器：铁架台、滤纸、蒸发皿、砂纸、药品：镁带、氯酸钾、氧化铁、铝粉、砂子第四章第一节海水蒸馏原理示意图仪器：铁架台、石棉网、酒精灯、烧瓶、冷凝管、尾接管、锥形瓶、玻璃导管、药品：海水第四章第一节从海带灰中提取碘5I－＋IO32－＋6H＋=3I2＋3H2O2I－＋H202＋2H＋=I2＋2H2O仪器：铁架台、酒精灯、石棉网、坩埚、玻璃棒、烧杯、滴管、药品：干海带、酒精、蒸馏水、稀硝酸、双氧水、淀粉溶液催化剂催化剂电解冰晶石人教版高中化学实验装置图汇总（选修一、二、三）章节名称实验名称实验原理实验装置仪器药品清单备注选修一生命的基础能源糖类蔗糖的还原性CH2OH-CHOH-CHOH-CHOH-CHOH-CHO+2[Ag(NH3)2]OH→CH2OH-CHOH-CHOH-CHOH-CHOH-COONH4+2Ag↓+3NH3↑+H2O葡萄糖、氨水、AgNO3酒精灯、试管夹、试管淀粉的水解(C6H10O5)+nH2O→nC6H12O6淀粉、硫酸、水、碘溶液、试管、滴管生命的基础——蛋白质蛋白质的性质——盐析与变性蛋白质在某些物理和化学因素作用下其特定的空间构象被破坏，导致其理化性质的改变和生物活性的丧失。
色谱简单流程方框图
色谱简单流程方框图Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT色谱简单流程方框图：1．.典型流程中的各部件配系统（或吸附平衡常数）只有微小差别的各组分，产生很大的分离效果，从而将各组分分离开来。
3．色谱操作条件选择最佳流速的选择：从速率理论方程式知道，载气流速对柱效有明显的影响。
如果从小到大改变载气线速，那么它和理论板高H的关系如图（1）所示：HHμμ图（1）板高H与载气线速μ关系图曲线的最低点，即H最小则柱效最高，此点对应的流速即是最佳线速度。
对N2来说，最佳线速为420~600cm/min；而H2则为600~720cm/min。
在实际工作中，往往采用稍高于最佳线速的流速，以缩短分析时间。
对于一个内径为4mm的填充柱，载气流速多选用50~80ml/min。
4．固定相的使用温度范围任何一种固定相，都有其使用温度范围。
如柱温超过其上限，则固定相会流失或分解，使柱寿命缩短甚至失效，而且污染检测器；如果低于其下限，则固定液粘度变大，使组分在液相中的扩散系数D L加大，而使传质阻力增高，柱效降低。
往往还会出现异常现象，表现为峰形不正常。
如果低于固定液的凝固点时，则其已不是液相了，失去了分配能力。
一般说来，提高柱温，各组分的挥发度都增加，分配系统变小而组分靠拢，溶剂效率降低，不利于分开。
但操作速度快，分析周期短；降低柱温，有利于分离。
但柱温太低，组分蒸气在两相中的扩散传质速率大为减小，分配不能迅速达到平衡，致使峰形变宽、柱效下降，并延长分析时间。
甚至组分蒸气会冷凝下来，使分析不能正常进行。
5．汽化温度对气化温度的要求：应有足够的温度和热容量使被测试样瞬时汽化。
一般高于柱温50℃以上，或比样品中组分的最高沸点高出20~40℃；试样在该温度下，不被分解。
汽化温度不足的危害：峰形变宽、峰不对称，降低柱效及分离度；峰形异常，不能重复。
汽化温度过高的危害：样品分解，出现极为复杂的峰图，同样给以假象；汽化室橡皮垫变粘，易漏气；6．检测温度应保证样品组分蒸气不被冷凝，一般不低于柱温；要考虑检测器对温度的要求。
色谱简单流程方框图
色谱简单流程方框图：1．.典型流程中的各部件2．色谱柱分离原理：利用不同组分在两相间具有不同的分配系数（或吸附平衡常数），当两相作相对运动时，试样中各组分就在两相间反复多次的溶解—解析（或吸附—脱附），使得原来分配系统（或吸附平衡常数）只有微小差别的各组分，产生很大的分离效果，从而将各组分分离开来。
3．色谱操作条件选择最佳流速的选择：从速率理论方程式知道，载气流速对柱效有明显的影响。
如果从小到大改变载气线速，那么它和理论板高H的关系如图（1）所示：μμ图（1）板高H与载气线速μ关系图曲线的最低点，即H最小则柱效最高，此点对应的流速即是最佳线速度。
对N2来说，最佳线速为420~600cm/min；而H2则为600~720cm/min。
在实际工作中，往往采用稍高于最佳线速的流速，以缩短分析时间。
对于一个内径为4mm 的填充柱，载气流速多选用50~80ml/min。
4．固定相的使用温度范围任何一种固定相，都有其使用温度范围。
如柱温超过其上限，则固定相会流失或分解，使柱寿命缩短甚至失效，而且污染检测器；如果低于其下限，则固定液粘度变大，使组分在液相中的扩散系数D L加大，而使传质阻力增高，柱效降低。
往往还会出现异常现象，表现为峰形不正常。
如果低于固定液的凝固点时，则其已不是液相了，失去了分配能力。
一般说来，提高柱温，各组分的挥发度都增加，分配系统变小而组分靠拢，溶剂效率降低，不利于分开。
但操作速度快，分析周期短；降低柱温，有利于分离。
但柱温太低，组分蒸气在两相中的扩散传质速率大为减小，分配不能迅速达到平衡，致使峰形变宽、柱效下降，并延长分析时间。
甚至组分蒸气会冷凝下来，使分析不能正常进行。
5．汽化温度对气化温度的要求：应有足够的温度和热容量使被测试样瞬时汽化。
一般高于柱温50℃以上，或比样品中组分的最高沸点高出20~40℃；试样在该温度下，不被分解。
汽化温度不足的危害：峰形变宽、峰不对称，降低柱效及分离度；峰形异常，不能重复。
原稳装置流程图及简介
油气处理分公司装置简介1.1装置概况1.1.1装置简介东昊投资有限公司油气处理分公司始建于1988年，现有职工192，技术人员71人，其中中级以上技术职称22人，危险化学品从业人员66人，现有一套原稳装置。
原稳装置由大庆油田设计院设计，于2003年5月开始建设，由油田建设集团负责建设。
于2004年10月份正式投产，该装置为正压提馏原油稳定装置，设计年处理原油180万吨/年，收率4.0%，年生产轻烃7.2万吨。
该装置主要以采油一厂中七联各输油站的不稳定原油为加工原料。
油气处理分公司厂区四周设有围墙独立成院，地处远离居民居住区的空旷地带。
2006年2月20日，装置经改造已提高原油处理至230万吨/年，年生产轻烃12万吨。
东昊投资有限公司龙南油气处理分公司新原稳装置位于大庆市萨尔图区中三路，一厂四矿附近。
东：20米供电一次变，南：100米采油一厂中七联合站，北：150米中三路。
1.1.1.1 装置特点（1）本装置采用正压提馏原油稳定装置，将原油内C3～C7及少量C8、C9轻组分蒸馏出，产品为轻烃及少量凝析液。
（2）本装置所采用的正压提馏原油稳定技术是国内已经成形的技术，工艺流程简单，装置自动化程度较高。
（3）本装置操作简单，工艺参数可控范围较大，可随时根据轻烃市场销售情况控制轻烃产量。
（4）本装置采用集中分散型控制系统（DCS系统），以提高装置的管理水平并实现过程的部分优化控制，提高收率，降低能耗，确保产品质量，提高经济效益。
（5）本装置对环境污染较轻，实现工业废水、废渣零排放。
（6）本装置的大气污染源仅为以天然气为燃料的加热炉、锅炉燃烧后排放的烟气，从烟气监测数据可知，其中含有SO2，NO X的排放量低于国家排放标准，对环境质量没有太大的影响。
（7）本装置的噪声污染主要来自1、2#稳前泵，1、2#稳后泵，1、2#压缩机，1、2#空气压缩机，轻烃装车泵，循环水泵，锅炉及锅炉循环泵。
最高噪声≤97分贝，根据GB12348-90《工业企业厂界噪声标准》中的有关标准，为在高噪声场所的操作人员配备隔音耳包，除每小时巡回检查10-15分钟外，都在隔音室内检测，避免了噪声对工人的危害。
新版QHSE所有过程分析图
持续改进过程
配合部门：所有部门
责任部门：质安技术部
危险源辨识管理
配合部门：所有部门
责任部门：综合办公室
管理职责与权限
配合部门：所有部门
责任部门：质安技术部
环境因素辨识管理
配合部门：所有部门
配合部门：质安技术部
责任部门：综合办公室
人力资源管理
配合部门：所有部门
责任部门：材料设备部
设备管理
配合部门：所有部门
责任部门：工程管理部
热处理控制
配合部门：质安技术部、材料设备部
责任部门：材料设备部
监视与测量装置管理
配合部门：质安技术部、工程管理部
责任部门：工程管理部
无损检测控制
配合部门：质安技术部
责任部门：工程管理部
工程交付/收款过程
配合部门：经营管理部、财务部
责任部门：经营管理部
合同评审
配合部门：经营经理、各部门
责任部门：综合办公室
文件控制管理
配合部门：各部门
责任部门：质安技术部
记录控制管理
配合部门：所有部门
责任部门：材料设备部
供应商管理
配合部门：所有部门
责任部门：工程管理部焊接工程师
焊接管理
责任部门：质安技术部
不合格品管理
配合部门：质安技术部
责任部门：质安技术部
理化检验管理
配合部门：工程管理部
责任部门：质安技术部
试验室管理
配合部门：材料设备部
责任部门：材料设备部
材料进场检验控制
配合部门：质安技术部、工程管理部
责任部门：材料设备部
采购管理
配合部门：经营管理部、工程管理部
史上最全的反应器结构及工作原理图解！
史上最全的反应器结构及工作原理图解！这里给大家介绍一下常用的反应器设备，主要有以下类型：①管式反应器。
由长径比较大的空管或填充管构成，可用于实现气相反应和液相反应。
②釜式反应器。
由长径比较小的圆筒形容器构成，常装有机械搅拌或气流搅拌装置，可用于液相单相反应过程和液液相、气液相、气液固相等多相反应过程。
用于气液相反应过程的称为鼓泡搅拌釜（见鼓泡反应器）；用于气液固相反应过程的称为搅拌釜式浆态反应器。
③有固体颗粒床层的反应器。
气体或(和)液体通过固定的或运动的固体颗粒床层以实现多相反应过程，包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。
④塔式反应器。
用于实现气液相或液液相反应过程的塔式设备，包括填充塔、板式塔、鼓泡塔等（见彩图）。
一、管式反应器一种呈管状、长径比很大的连续操作反应器。
这种反应器可以很长，如丙烯二聚的反应器管长以公里计。
反应器的结构可以是单管，也可以是多管并联；可以是空管，如管式裂解炉，也可以是在管内填充颗粒状催化剂的填充管，以进行多相催化反应，如列管式固定床反应器。
通常，反应物流处于湍流状态时，空管的长径比大于50；填充段长与粒径之比大于100(气体)或200（液体），物料的流动可近似地视为平推流。
分类：1、水平管式反应器由无缝钢管与U形管连接而成。
这种结构易于加工制造和检修。
高压反应管道的连接采用标准槽对焊钢法兰，可承受1600-10000kPa 压力。
如用透镜面钢法兰，承受压力可达10000-20000kPa。
2、立管式反应器立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。
3、盘管式反应器将管式反应器做成盘管的形式，设备紧凑，节省空间。
但检修和清刷管道比较困难。
4、U形管式反应器U形管式反应器的管内设有多孔挡板或搅拌装置，以强化传热与传质过程。
U形管的直径大，物料停留时间增长，可应用于反应速率较慢的反应。
5、多管并联管式反应器多管并联结构的管式反应器一般用于气固相反应，例如气相氯化氢和乙炔在多管并联装有固相催化剂的反应器中反应制氯乙烯，气相氮和氢混合物在多管并联装有固相铁催化剂的反应器中合成氨。
色谱简单流程方框图
色谱简单流程方框图：1．.典型流程中的各部件，使得原来分配系统（或吸附平衡常数）只有微小差别的各组分，产生很大的分离效果，从而将各组分分离开来。
3．色谱操作条件选择最佳流速的选择：从速率理论方程式知道，载气流速对柱效有明显的影响。
如果从小到大改变载气线速，那么它和理论板高H的关系如图（1）所示：HHμμ图（1）板高H与载气线速μ关系图曲线的最低点，即H最小则柱效最高，此点对应的流速即是最佳线速度。
对N 2来说，最佳线速为420~600cm/min；而H2则为600~720cm/min。
在实际工作中，往往采用稍高于最佳线速的流速，以缩短分析时间。
对于一个内径为4mm的填充柱，载气流速多选用50~80ml/min。
4．固定相的使用温度范围任何一种固定相，都有其使用温度范围。
如柱温超过其上限，则固定相会流失或分解，使柱寿命缩短甚至失效，而且污染检测器；如果低于其下限，则固定液粘度变大，使组分在液相中的扩散系数DL加大，而使传质阻力增高，柱效降低。
往往还会出现异常现象，表现为峰形不正常。
如果低于固定液的凝固点时，则其已不是液相了，失去了分配能力。
一般说来，提高柱温，各组分的挥发度都增加，分配系统变小而组分靠拢，溶剂效率降低，不利于分开。
但操作速度快，分析周期短；降低柱温，有利于分离。
但柱温太低，组分蒸气在两相中的扩散传质速率大为减小，分配不能迅速达到平衡，致使峰形变宽、柱效下降，并延长分析时间。
甚至组分蒸气会冷凝下来，使分析不能正常进行。
5．汽化温度对气化温度的要求：应有足够的温度和热容量使被测试样瞬时汽化。
一般高于柱温50℃以上，或比样品中组分的最高沸点高出20~40℃；试样在该温度下，不被分解。
汽化温度不足的危害：峰形变宽、峰不对称，降低柱效及分离度；峰形异常，不能重复。
汽化温度过高的危害：样品分解，出现极为复杂的峰图，同样给以假象；汽化室橡皮垫变粘，易漏气；6．检测温度应保证样品组分蒸气不被冷凝，一般不低于柱温；要考虑检测器对温度的要求。
