第一章 工艺流程图

第一章 工艺流程图
阅读物料流程图和管道仪表流程图: 1、甲醇三塔精馏PFD和PID 2、课本32-33页中的PL精制PID
PID是设备布置图和管道布置图的设计依据,也是其他专业的设计依据, 并可供施工安装、生产操作时参考。
15
(二)设备的画法与标注
1. 图形
(1)用细实线按规定图例(35-39页)或 设备外部形状和内部构件特征画出设备 示意图,画出全部管口。 标注设备位号、名称和管口符号。
公称直径是管子的名义直径,以DN表示。它是与内径相近的整数。
凡是同一公称直径的管子,外径必定相同,而内径则因壁厚不同而异。 如: DN50:φ 57×3.5,φ 57×4
DN100:φ 108×4,φ 108×6
公称压力 MPa:1.0, 1.6, 2.0, 2.5, 4.0, 6.4, 10.0, 16…
同一主项内的两 张图纸之间管道 的接续符号:
两主项之间管道 接续标记:
2. 管道标注
管道标注由由四部分组成:管道号(也称管段号)、公称 直径、管道等级和隔热或隔音。
例:
PG 0601-50 B2A-H
管 物料代号 段 主项代号 号 管道顺序号
公称直径
隔热或隔音代号
管道材质代号

同一管道等级顺序号 道
或称为为A、B、C、D、E、F、G版。
12
管道仪表流程图PID的内容
符合HG20519-2009《化工工艺设计施工图内容和深度统一规定》 图形:设备示意图、管道流程线、管件、阀门、仪表控制点符号; 标注:设备位号与名称、管段编号、控制点代号,必要的尺寸,例如 有位差要求的,应标注限位尺寸;例如高位槽、液封等; 标题栏:图名、图号、设计阶段、设计单位等。
反应气体通 过固定的催 化剂床层

Analysis,Synthesis,andDesignofChemicalProcesses工艺流程图的种类

Analysis,Synthesis,andDesignofChemicalProcesses工艺流程图的种类
②在流程的起始处以及物料产生变化的设备后,列 表注明物料变化前后其组分的名称、流量(kg/h)、摩尔 分数等参数及各项的总和,实际书写项目依具体情况而 定;
③绘制图框和填写标题栏。
(二)能量流程图 1、用途 主要用来描述界区内主要消耗能源的种类、
流向与流量,以满足热量平衡计算和生产组织 与过程能耗分析的需要。见图2.2。
2、主要结构特征
①图面由带箭头的物流线、设备图形、物料平衡表(或工 艺数据)和标题栏构成;
②在物流线上要标注物料的种类、组成、流向与流量; ③需要标注主要设备的名称、位号或特性参数。
3、绘制方法
①设备的表示方法 设备图形按设备外形绘制,但此 时由于尚未进行设备设计,外形不必精确,有的设备还可 以简化成符号的形式。
1、全厂总工艺流程图(或物料平衡图)
通常由工艺人员完成系统的初步物料平衡与能量平 衡计算之后绘制。对于一般的综合性化工厂,常称之为 物料平衡图。 (1)用途:用来描述大型联合企业(或全厂)总的流
程概况,可为大型联合企业的生产组织与 调度、过程的经济技术分析,以及项目的 初步设计提供依据。
(2)主要结构特征 ①图面由带箭头的物流线与若干标明车间 (工段),以及物料名称的方框构成; ②方框内需标明车间的名称,在物流线上方 需标注物流的种类、来源、流向、流量与 组成
工艺流程图的种类

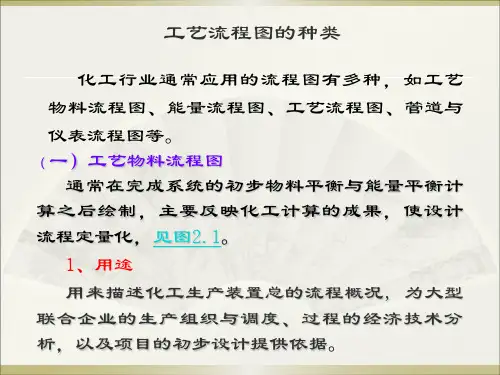

化工行业通常应用的流程图有多种,如工艺 物料流程图、能量流程图、工艺流程图、管道与 仪表流程图等。 (一)工艺物料流程图
通常在完成系统的初步物料平衡与能量平衡计 算之后绘制,主要反映化工计算的成果,使设计 流程定量化,见图2.1。
1、用途 用来描述化工生产装置总的流程概况, 为大型 联合企业的生产组织与调度、过程的经济技术分 析,以及项目的初步设计提供依据。

《化工制图》课件-第2章 工艺流程图

《化工制图》课件-第2章 工艺流程图
30
三. 设备的图示方法 1. 设备(机器)用细实线,不按比例在图中画出,其中:
1)有规定图例的,按照规定图例绘制。 2)没有规定图例的,可根据实际外形和内部特征绘制。复杂机器设 备,允许用一细实线绘制长(正)方形框代表,框内注明位号与名称。 2. 所有接口(包括人孔、手孔、卸料口等)宜全部画出,其中与配管或 外界有关的管口必须画出。 3. 管口编号用大写英文字母(必要时可在其后附数字)加方框 (5mm×5mm)。 4. 管口一般用单细实线表示,也可与所连管道线宽度相同,允许个别管 口用双细实线。管口法兰用细实线。 5. 机器设备的支承,底(裙)座和基础平台等可不表示。
2. 它只是定性地图示出由原料转化成产品的变化、流向顺序、以及生产 中需采用的各种化工单元及设备。
3. 它一般按照工艺装置的主项(工段或工序、车间或装置)为单元,按 照工艺流程顺序,将设备和工艺流程线从从左至右展开画在同一平面 上的一种示意性展开图。它表示的主要内容和规范如下: A. 设备的图示和标注:绘制机器、设备示意图,标注位号、名称。 B. 流程线的图示和要求:粗实线表示主要物料的工艺流程线。横平竖直。 C. 流程线的标注:箭头表示流向,起止处标注物料名称、来源和去向。
2)相对高低位置应尽可能符合实际情况。地下或半地下设备,需要
表示出一段相关地面,地面以
表示。
四. 管道的图示方法
PID中要画出和标注全部工艺管道以及与工艺有关的一段辅助及公用
管道。工艺管道包括正常操作所用物料管道,工艺排放系统管道,开停
车和必要的临时管道。管道图示的具体要求如下:
阅读PID图
1. 一般用单线表达各类管道,具体线型规定如表3-2(P88)所示。 的难点之一
5. 分析取样点的表示方法 分析取样点要在选定的位置(设备管口或管道)

工艺流程图的种类及其特点

工艺流程图的种类及其特点

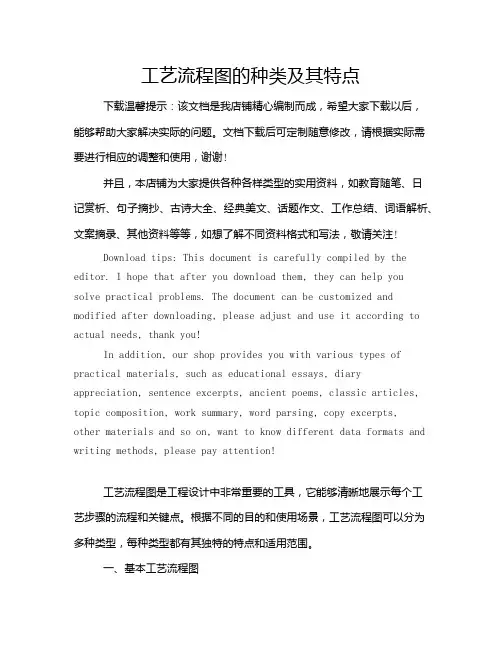

工艺流程图的种类及其特点下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!工艺流程图是工程设计中非常重要的工具,它能够清晰地展示每个工艺步骤的流程和关键点。

化工设计 第二章 工艺流程设计

化工设计 第二章 工艺流程设计
• 工艺流程分为四大部分:原料预处理过程、 反应过程、产物的处理(分离净化)过程和 三废”的处理过程。
15
二、工艺流程设计的方法
• 工艺流程设计主要应考虑如下几个方面的问题:
(1)反应过程;
(2)原料预处理过程;
(3)产物的分离净化; (4)产品的后处理;
(5)未反应原料的循环与利用;
(6)确定“三废”排出物的处理措施;
11
第二节 工艺流程设计
工艺流程设计是在确定原料路线和工艺 技术路线的基础上进行的。由于在整个设计 中,设备选型、工艺计算、设备布置等工作 都与工艺流程有直接关系。工艺流程设计是 工艺设计的核心,动手最早,又结束最晚。
一、工艺流程设计的任务 二、工艺流程设计的方法
12
一、工艺流程设计的任务
1.工艺流程设计的任务
13
一、工艺流程设计的任务
2.工艺流程设计的步骤
(1)确定整个流程的组成 ; (2)确定每个过程或工序的组成; (3)确定工艺操作条件; (4)控制方案的确定; (5)原料与能量的合理利用; (6)制定“三废”处理方案; (7)制定安全生产措施。
14
二、工艺流程设计的方法
• 工艺流程设计的方法:确定的生产方法是正 在生产或曾经运行过的成熟工艺,还是待开 发的新工艺。
化工设计
赵云鹏
中国矿业大学化工学院
1
第二章 工艺流程设计
• 工艺流程设计是工艺设计的核心。 • 工艺流程设计的成品通过图解形式表示—
工艺流程图,它反映了化工生产由原料到 产品的全部过程,既物料和能量的变化, 物料的流向以及生产中所经历的工艺过程 和使用的设备仪表。
2
第二章 工艺流程设计
• 第一节 生产方法和工艺流程的选择 • 第二节 工艺流程设计 • 第三节 工艺流程图 • 第四节 典型设备的自控方案 • 第五节 工艺流程图计算机绘制软件

工艺流程图

工艺流程图

反应热 溶解热 4470 6116
某硫酸厂能量流程图
三、工艺流程图
1 、方案流程图的作用及内容
方案流程图用于初步设计时的方案讨论;也是物料 流程图、施工流程图设计的基础。 内容: 表达从化工原料到目标产品的工艺过程及该过程中 使用的设备。 (1)设备— 用示意图表示生产过程中所使用的机器、设 备;标注设备位号、名称。 (2)工艺流程—用带箭头的图线及文字(用代号)表示 从工艺原料到目标产品的工艺过程。
相同设备序号 :只画出一台时,应全部标出如:V408AB 标注位置:设备正上方(下方),水平排列整齐。 设备内或近旁。 2艺管道的画法和标注
1、管道的图示 一般只画工艺物料管道和与工艺有关的一段辅助物料 管道。 管道用粗实线表示,箭头表示物料流向,并在物料线的 起点或终点标注物料名称及来源、去向。 管道流程线要用水平和垂线画,不允许用斜线,转弯时, 一律画成直角;管线交叉处,其中一条线断开画。
图形符号
细实线,直径10 检测点 水平管道 垂直管道 设备
仪表安装位置不同,所用图形符号也不同。
仪表安装位置的图形符号
安装位置
就地安装 集中盘面 安装 就地盘面安装
图形符号
安装位置 就地安装 (嵌在管道中)
集中仪表盘 背面安装 就地仪表盘 背面安装
图形符号
仪表号
烟气610
热损610 原料矿 98 空气16 电1293
排楂322 排水 13108
排水 9697
排水 热损410 20646
尾气 466 热损98 成品240
热损447
热损5349 热损16
原料 车间
熔烧 车间
净化 车间
干燥 车间
转化 车间
成品 车间

工艺流程图制图规范

工艺流程图制图规范

工艺流程图制图规范工艺流程图一般有如下几种:1.全厂总工艺流程图或物料平衡图,在化工厂设计中,为总说明部分提供的全厂流程图样。

对综合性化工厂则称全厂物料平衡图。

图上各车间(工段)用细实线画成长方框来示意。

流程线只画出主要物料,用粗实线表示。

流程方向用箭头画在流程线上。

图上还注明了车间名称,各车间原料、半成品和成品的名称、平衡数据和来源、去向等。

2.物料流程图MBD(material balance diagram),是在全厂总工艺流程图基础上,分别表达各车间内部工艺物料流程的图样。

在流程上标注出各物料的组分、流量以及设备特性数据等。

3.工艺管道及仪表流程图PID(Piping&Instrument Diagram),是以物料流程图为依据,内容较为详细的一种工艺流程图。

在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。

绘图软件工艺流程图一般绘图软件为AutoCAD,但企业及设计院一般使用在AutoCAD平台上二次开发的软件,如:国产软件——PIDCAD工艺流程图设计软件、工艺流程设计软件。

其中后者是将常用化工设备以组件形式构建数据库,用户直接调用即可。

绘制程序工艺流程图绘制程序为:首先选择图纸图副、标题栏等;其次,绘制主要设备;再次,绘制管线;然后,添加阀门、仪表、管件等,添加标注信息;最后,核查图纸正确性;工艺流程表示标准1总则1.1目的为了规范工艺流程图设计的内容及表示方法,提高设计质量,特编制本标准。

1.2范围1.2.1本标准规定了工艺流程图的绘制方法﹑详细设计(施工图设计)阶段的管道及仪表流程图﹑基础设计(初步设计)阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。

1.2.2本标准适用于炼油装置和石油化工装置的“工艺流程图”(PFD)和“管道及仪表流程图”(PID)设计。

对于有特殊要求的项目,须结合具体情况,灵活运用。

1.3引用标准使用本标准时,应使用下列标准最新版本。

化工设计习题及答案

化工设计习题及答案

1、化工设计的种类有哪些?答:依据工程性质化工设计可分为:新建工程设计、重复建设工程设计、已有装置的改造设计。

依据化工过程开发程序化工设计可分为:概念设计、中试设计、根底设计和工程设计;其中工程设计又包含:初步设计、扩大初步设计和施工图设计。

2、请画出化工厂设计的工作程序示意图。

3、化工厂通常由哪些部门和设施所构成?答:化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、效劳性工程、生活福利设施、三废处理设施和厂外工程等构成。

4、化工车间工艺设计的程序及主要内容有哪些?答:一、设计打算工作〔1〕熟悉设计任务书〔2〕制定设计工作方案〔3〕查阅文献资料〔4〕搜集第一手资料。

、FL、]二、方案设计方案设计的任务是确定生产方法和生产流程,是整个工艺设计的根底。

三、化工计算化工计算包含工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容,其任务是在这三项计算的根底上绘制物料流程图、主要设备图和带操纵点工艺流程图。

四、车间安排设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置,相应地确定厂房或框架的结构型式。

五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料,综合权衡建设投资和操作费用。

六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。

七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。

1、化工工艺设计包含哪些内容?答:生产方法选择,工艺流程设计,工艺计算,设备的设计与选型,设备安排,管道设计对非工艺设计提条件,设计说明书,概预算书。

2、在选择生产方法和工艺流程时,应该着重考虑的原则有哪些?其步骤有哪些?答:先进性、可靠性、合理性;资料搜集与工程调研、生产设备类型与制造厂商调研、对调研结果进行全面分析比照。
