第一章触电与触电防护资料
第一章触电与触电防护
第一章触电与触电防护§1-1 电气事故案例分析一、填空题1．电工作业是指在____、____、____、____和____等领域中，从事设备、装置和线路等的安装、运行、检修、试验和维护等电工工作。
2．电工作业人员是指直接从事电工作业的____、____和____。
包括在我国境内的一切企业、事业单位和机关团体中从事电工作业的人员。
3．电气安装应遵循工艺要求，维修人员应贯彻“____、____”的原则。
4．电工作业人员的职责是运用自己掌握的____，勤奋工作，防止、避免和减少电气事故的发生，保障电气线路和电气设备的____及____，不断提高供、用电装备水平和安全用电水平。
二、选择题（将正确答案的序号填人括号中）1．安全用电是以( )为目标的。
A．生产 B．安全C．发展 D．管理2．以下( )不是家庭触电事故发生的原因。
A．私自乱拉、乱接电线B．用湿手摸或用湿布擦灯具、开关等电器用具C．在电加热设备上覆盖和烘烤衣物D．电线绝缘老化，出现漏电3．以下( )不是电气事故的发生原因。
A．没有采取安全防护措施防范高压B 电线绝缘老化，出现漏电C．没有采取防火防爆措施D．私自乱拉、乱接电线4．洗衣机、电冰箱等家用电器的金属外壳应连接( )。
A．地线 B．零线 C．相线5．家用电器的开关应接在( )上。
A．地线 B．零线 C．相线6．接到严重违反电气安全工作规程制度的命令时，应该( )执行。
A．考虑 B．部分 C．拒绝三、判断题（正确的打“√”，错误的打“×”）( )1．应该定期检查线路和设备的工作情况，及时维护和保养。
( )2．洗衣机等家用电器的金属外壳可以不连接地线。
( )3．电器开关应接在相线上。
( )4．使用湿布擦灯具、开关等电器用具时应断电。
( )5．不可私自乱拉、乱接电线，盲目安装、修理电气线路或电器用具。
( )6．电视机室外天线安装可以高出楼体避雷针。
( )7．不可在电加热设备上覆盖和烘烤衣物。
触电的防护知识
一、IT系统
• IT系统应用范围 IT系统适用于各种不接地配电网，包括低压不接地配电网(如井下配电网)
和高压不接地配电网，还包括不接地直流配电网。在这些电网中，凡由 于绝缘损坏或其它原因而可能带危险电压的正常不带电金属部分，除另 有规定外，均应接地。应当接地具体部位是： (1)电动机、变压器、开关设备、照明器具、移动式电气设备的金属外壳或 金属结构； (2)0Ⅰ类和Ⅰ类电动工具或民用电器的金属外壳； (3)配电装置的金属构架、控制台的金属框架及靠近带电部分的金属遮栏 和金属门； (4)配线的金属管； (5)电气设备的传动装置； (6)电缆金属接头盒、金属外皮和金属支架； (7)架空线路的金属杆塔； (8)电压互感器和电流互感器的二次线圈。
12
一、屏护
2. 屏护装置的安全条件 •尽管屏护装置是简单装置，但为了保证其有 效性，须满足如下的条件： •(1) 屏护装置所用材料应有足够的机械强度 和良好的耐火性能。为防止因意外带电而造 成触电事故，对金属材料制成的屏护装置必 须实行可靠的接地或接零。
13
一、屏护
• (2) 屏护装置应有足够的尺寸，与带电体之间应 保持必要的距离。遮栏高度不应低于 1.7m，下 部边缘离地不应超过 0.1m ， 网眼遮栏与带电 体之间的距离不应小于表 2-2 所示的距离。栅 遮栏的高度户内不应小于 1.2 m ,户外不应小于 1.5m ，栏条间距离不应大于 0.2 m 。对于低压 设备，遮栏与裸导体之间的距离不应小于 0.8 m 。户外变配电装置围墙的高度一般不应小于 2.5 m 。
• 间距的作用是防止人体触及或接近带电体造成触电事故； 避免车辆或其他器具碰撞或过分接近带电体造成事故；防 止火灾、过电压放电及各种短路事故，以及方便操作。在 间距的设计选择时，既要考虑安全的要求，同时也要符合 人- 机工效学的要求。
安全用电第一章
50~80mA 呼吸困难,心房开始震颤
90~100mA 呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动.
说明： 电死人的关键是电流的大小。
脱毛衣时发出的火花电压达几万伏，但没有形成持续电流，所以不会电死人
§1-3人体触电及触电方式
总结：交流电（50HZ--60HZ）对人体来说最 危险，根据经验，大于10mA的交流 电流或大于50mA的直流电流流过人 体时,就可能危及生命。 2.人体电阻与安全电压 (1)人体电阻：内部电阻和皮肤电阻，一般 约为1500--2000欧姆
为确定安全条件，往往不采用安全电流， 而是采用安全电压来进行估算：一般情况下， 也就是干燥而触电危险性较小的环境下，安全 电压规定为36V，对于潮湿而触电危险性较大 的环境(如金属容器、管道内施焊检修)，安全 电压规定为12V，这样，触电时通过人体的电 流，可被限制在较小范围内，可在一定的程度 上保障人身安全。
§1-2电气事故的发生和规律性
3.电气安装应遵循工艺要求，维修人员应贯 彻“＿＿、 ＿＿”的原则。
§1-3人体触电及触电方式
发生触电的原因是什么？人 触电就一定会死么？安全电压值 是多少？在这个值范围内就一定 安全么？
§1-3人体触电及触电方式
当人体同时触及不同电位的导电部分时的 电位差使电流流经人体，称为电接触。 接触电流的大小和持续时间的长短，它对人 体有不同的效应。电流小对于人体无害，例如 用于诊断和致病的医疗电气设备，接触人体时 通过微量电流还能治病救人，对人体有益，这 种电接触称为微电接触。如通过人体的电流较 大，持续时间过长，则可能使人受到伤害甚至 死亡，这种电接触被称为电击。
§1-3人体触电及触电方式

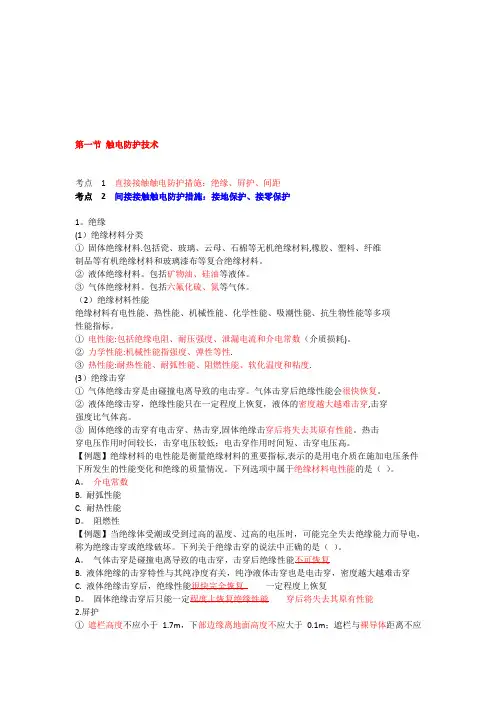

触电防护安全技术
第一节触电防护技术考点 1 直接接触触电防护措施：绝缘、屛护、间距考点 2 间接接触触电防护措施：接地保护、接零保护1。
绝缘(1）绝缘材料分类①固体绝缘材料.包括瓷、玻璃、云母、石棉等无机绝缘材料,橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料。
②液体绝缘材料。
包括矿物油、硅油等液体。
③气体绝缘材料。
包括六氟化硫、氮等气体。
（2）绝缘材料性能绝缘材料有电性能、热性能、机械性能、化学性能、吸潮性能、抗生物性能等多项性能指标。
①电性能:包括绝缘电阻、耐压强度、泄漏电流和介电常数（介质损耗)。
②力学性能:机械性能指强度、弹性等性.③热性能:耐热性能、耐弧性能、阻燃性能、软化温度和粘度.(3）绝缘击穿①气体绝缘击穿是由碰撞电离导致的电击穿。
气体击穿后绝缘性能会很快恢复。
②液体绝缘击穿，绝缘性能只在一定程度上恢复，液体的密度越大越难击穿,击穿强度比气体高。
③固体绝缘的击穿有电击穿、热击穿,固体绝缘击穿后将失去其原有性能。
热击穿电压作用时间较长，击穿电压较低；电击穿作用时间短、击穿电压高。
【例题】绝缘材料的电性能是衡量绝缘材料的重要指标,表示的是用电介质在施加电压条件下所发生的性能变化和绝缘的质量情况。
下列选项中属于绝缘材料电性能的是（）。
A。
介电常数B. 耐弧性能C. 耐热性能D。
阻燃性【例题】当绝缘体受潮或受到过高的温度、过高的电压时，可能完全失去绝缘能力而导电，称为绝缘击穿或绝缘破坏。
下列关于绝缘击穿的说法中正确的是（）。
A。
气体击穿是碰撞电离导致的电击穿，击穿后绝缘性能不可恢复B. 液体绝缘的击穿特性与其纯净度有关，纯净液体击穿也是电击穿，密度越大越难击穿C. 液体绝缘击穿后，绝缘性能很快完全恢复一定程度上恢复D。
固体绝缘击穿后只能一定程度上恢复绝缘性能穿后将失去其原有性能2.屏护①遮栏高度不应小于1.7m，下部边缘离地面高度不应大于0.1m；遮栏与裸导体距离不应小于0.8m；②屏护装置应安装牢固，用金属材料制成的屏护装置,必须接地（或接零）；③遮栏出入口的门上应根据需要安装信号装置和联锁装置。
安全用电常识与触电防护措施讲解
安全用电常识与触电防护措施讲解在日常生活中，电力已经成为我们不可或缺的能源之一。
然而，随之而来的触电事故也时有发生，给人们的生命和财产带来了巨大威胁。
因此，了解安全用电常识和掌握触电防护措施显得至关重要。
一、安全用电常识1. 电的基本性质电是一种非常便利的能量形式，但也具有一定的危险性。
电是通过载流子的移动传递的能量，一旦人体被电流穿过，可能导致触电伤害甚至生命危险。
2. 常见电压等级•低压：家庭用电的电压通常在220V左右。
•中压：工地、工厂等场所使用的电压通常在1000V以下。
•高压：发电厂、变电站等使用的电压一般在110kV以上。
3. 电路和开关任何时候都不要私自拆卸电路或开关，以免触电。
如果遇到电路异常，应该及时联系专业人员检修。
二、触电防护措施1. 安全使用电器•购买合格认证的电器产品，避免使用劣质电器。
•使用温度适宜的插头和插座，防止插头因插入不良而发生火灾与触电事故。
2. 触电救护知识•遭遇触电事故时，切勿直接用手接触触电者，应迅速切断电源或使用绝缘材料隔离电源后救助。
•对于电流过大的高压触电伤害，救护人员应迅速进行心肺复苏术，配合紧急处理措施。
3. 触电预防知识•使用绝缘工具作业，避免在潮湿地面使用电器。
•在雷雨天气避免户外操作电器，尽量减少触电风险。
•定期对电器设备进行维护和检查，确保电器安全性能。
结语安全用电是每个人都应该重视的问题，只有增强安全意识，掌握正确的触电防护措施，才能有效预防触电事故的发生。
希望通过本文的介绍，大家可以更加重视安全用电，构建一个安全的电力使用环境。
(整理)安全用电题库.
平安用电题库第一章人身触电的防护一、填空1、电流对人体的伤害形式和.绝大局部的触电事故是由于引起的.〔电击、电伤、电击〕2、的致命效应主要是引起了心室颤抖.〔电击〕3、影响触电危险性的主要因素：、、电流途径、及人体状况等.〔电流强度、触电时间、人体电阻、电流频率〕4、GB3805-1983?平安电压?中规定平安电压额定值的等级为：42、、、12、V.〔36、24、6〕5、预防触电的主要技术举措是：绝缘、—、障碍、、电压、电气隔离及.〔屏护、间距、平安、漏电保护〕6、间接触点可分为和两种触电方式.〔接触触电、跨步电压〕7、漏电保护装置按极数分为、和三种.〔四极、三极、二极〕8、触电急救的原那么是：“、、准确、"八个字, 〔迅速、就地、坚持〕9、心肺复苏法支持生命的三项根本举措是：通畅气道、、和.〔人工呼吸、胸外心脏按压〕二、选择1、以下哪个电流通过人体是最平安的.〔B〕A、反响电流B、感知电流C、室颤电流D、摆脱电流2、占全部触电事故70%以上的触电方式是：〔A〕A、单相触电B、两相触电C、间接触电D、弧光触电3、以下哪个不属于直接触电：〔D〕A、单相触电B、两相触电C、接触电压触电D、弧光触电4、在直接触电的防护举措中,最根本的举措是：〔C〕A、屏护B、漏电保护C、绝缘D、电气隔离5、漏电保护仅能供作附加保护而不能单独使用,其动作电流最大不宜超过：〔C〕A、42mAB、24mAC、30mAD、12mA三、判断1、电击的致命效应主要是引起了心室颤抖.2、电伤是电流通过人体内部,破坏人的心脏、肺部及神经系统,直至危及人的生命.3、绝缘是预防直接触电的最根本举措.4、保护接零、保护接地是预防直接触电常用的保护举措.5、漏电保护是预防间接触电常用的保护举措.6、PE线和PEN线上可以装设熔断器和开关.四、简答1、比拟电击和电伤的区别.2、保护接地及其原理.3、保护接零及其原理.4、TN-S系统及其保护原理五、分析1、分析教材中图1-29, 1、2、3、4、5、6用电设备分别投入时,是否接线正确,后果如何.第二章电气设备平安一、填空1、要保证电气设备的平安运行,必须满足三个条件：、、.〔设备质量过关、合理的运行维护、足够的平安距离〕2、配电变压器按冷却方式分为与两类.〔干式、油浸式〕3、电动机的保护主要有三种：、、.〔短路保护、欠压保护、过载断相运行保护〕4、在我市周边的输配电线路,常见的线路电压等级后': 、、、O〔220kV、110 kV、10 kV、0.22Z.38 kV〕5、架空线路至地面的平安距离是距离.〔C〕6、电动机的短路保护一般采用或.〔断路器、空气开关〕7、电动机的过载、断相保护一般采用或.〔电流继电器、热继电器〕8、电气设备处于备用状态时,限制电气设备的隔离开关在位置,断路器在位置.〔合闸、分断〕9、变电所电气设备的三种工作状态是、和状态.〔运行、备用、检修〕二、判断1、负荷开关能切合工作电流,也能切断短路电流.2、变压器可以在正常过负荷和事故过负荷下运行.3、断路器和隔离开关都能代替负荷开关使用.4、电力电容器的作用是用于无功补偿.5、用于无功补偿的电力电容器应串联在电路中.6、三相电力线路的定相实验,就是测定相序.7、倒闸操作票操作工程可以不按顺序操作.三、选择1、变压器运行电压与额定电压的偏差不应超过：〔C〕A、±0.5%B、± 1%C、±5%D、±10%2、室外变压器应设的变压器台高度不低于：〔D〕A、0.1mB、0.2mC、0.4mD、0.5m3、设备带电局部至接地局部和设备不同相带电局部间的平安距离称为：〔A〕A、A距离B、B距离C、C距离D、E距离4、供电电压在及以上,容量在500kVA及以上单位应配备值班工.〔D〕A、2kVB、3kVC、4kVD、6kV5、四、简答1、油浸式变压器常见故障有哪些.2、常用的SF6断路器特点有哪些.3、变压器运行治理的“三制〞是：4、倒闸操作的“五制〞是：5、平安距离及种类.6、变电所的送电操作程序是：7、变电所的停电操作程序是：第三章电气火灾及防火防爆一、填空1、发生燃烧的三要素是、和.〔可燃物质、助燃物质、着火源〕2、危险场所分危险场所和危险场所.〔爆炸、火灾〕3、灭火器应按和不同的灭火机理选择.〔火灾类别〕4、在电气设备和电气系统中,电流的热量和和是引起火灾和爆炸的直接原因.〔放电火花、电弧〕5、排除电气着火源就是消除电气线路、电气设备在运行中产生电火花、和.〔电弧、高温〕6、灭火的根本方法有、和.〔隔离法、窒息法、冷却法〕7、发生火灾的直接原因主要有、电火花、和. 〔明火、雷电、化学能〕二、判断1、室内着火时,切勿急于翻开门窗,以防空气对流而加重火势.2、我院箱式变电站火灾主要原因是长期过载.3、我院教学楼楼道内金属桥架,节与节之间用PE线可靠跨接是等电位举措.三、选择1、不属于易燃易爆环境的是：〔D〕A、电缆沟B、油库C、变压器D、隔离开关四、简答1、电气火灾的特点.2、静电的危害.3、断电后扑灭电气火灾应注意的事项. 第四章过电压防护一、填空1、雷电通常可分为、、和球形雷. 〔直击雷、2、雷电现象是由带的雷云引起的.〔电荷〕3、雷电的破坏作用主要表现在、和.〔电性质的破坏作用、热性质的破坏作用、机械性质的破坏作用〕4、阀型避雷器的根本结构组成是和.〔火花间隙、阀片电阻〕5、过电压分为过电压和过电压.〔外部、内部〕6、我院各平顶建筑物上的防雷装置的接闪器是.〔避雷网〕7、防雷装置有、和三局部组成.〔接闪器、引下线、接地装置〕二、判断1、在电力系统内部的操作或发生故障时引起短暂〔甚至持续〕的电压升高,称为内部过电压.2、建筑物防雷可在顶部装设避雷器.3、避雷器是预防输电线路雷电波侵入的.4、雷雨时在高大的树木下避雨是非常危险的.第五章电气设备绝缘一、填空1、介质在电场作用下有以下现象：、电导、和、. 〔极化损耗击穿〕2、最常用的气体绝缘材料是空气和气体.〔SF6〕4、固体绝缘的作用除了绝缘作用外, 还有和的作用.〔支撑极间隙〕5、影响变压器油绝缘强度的因素很多,但主要因素是.6、固体绝缘的击穿形式有、热击穿和.〔电击穿电化学击穿〕7、固体绝缘按其化学性质可分为：、有机绝缘材料和.〔无机绝缘材料混合绝缘材料〕8、最常用的绝缘材料中,空气廉价,但其放电电压会受I〔大气状态〕9、SF6气体电气强度, 性能好,是设备内绝缘的常用材料.〔高灭弧〕二、选择1、以下表达错误的选项是：〔A 〕A、£ r越小,极化程度越高.B、绝缘的电导越大,电导电流越大,容易发热导致热击穿.C、tan S越大,设备运行时有功损耗太大,发热太多,易导致热击穿.D、材料的击穿场强E B等于击穿电压和材料厚度的比值.2、以下不是液体介质作用的是〔C 〕.A、绝缘B、冷却C、极间隙D、灭弧3、相同条件下不均匀电场的击穿场强总是〔D〕均匀电厂的击穿场强.A、高于B、等于C、无法比拟D、低于三、判断1、气体的放电,主要是由于各种强烈的游离导致绝缘内部带电质点剧增引起的.〔,〕2、沿面放电不是气体放电现象.〔X〕3、固体绝缘在冲击电压下常发生热击穿.〔X〕4、固体绝缘运行长时间后常发生电化学击穿.〔,〕5、电晕放电时整个气体间隙没被击穿,仍保持绝缘功能. 〔,〕6、电介质除了电气性能外,还有光性能.〔X〕7、临时线路接头处,在没有电工胶布的情况下,可用枯燥干净的塑料布包扎.〔,〕四、简答1、绝缘的作用是什么？答：绝缘的作用是把不同电位的导体隔离开来,保证电气设备正常作.2、老化：指绝缘材料在电场、热、化学和机械应力联合作用下绝缘性能逐渐劣化的不可逆过程.3、影响固体绝缘击穿电压的主要因素是什么？答：电压作用时间,环境温度,电场均匀程度,电压种类,累积效应,受潮,机械负荷.第六章绝缘预防性试验1、绝缘预防性试验的目的是什么？分几类？答：电气设备绝缘预防性试验的目的是发现设备绝缘中隐藏的缺陷,给设备检修提供依据,预防设备在运行中损坏,造成更大的损失.绝缘试验分为非破坏性试验和破坏性试验两大类.2、绝缘油是变压器断路器互感器等电气设备的绝缘材料,新油注入电气设备前,应进行全面的理化分析试验和 ,合格后才能投入使用.〔电气性能试验〕3、设备绝缘有缺陷时,其工作过程中有功损耗会增大,测量其介质损失角正切值tan S会,因此通过测量设备绝缘的来判断绝缘状况.〔增大,介质损失角正切值tanS〕4、耐压试验是在合格后进行,它对设备能否投入运行起着—的作用.〔非破坏性试验决定性〕5、绝缘预防性试验的目的是什么？答：目的是发现绝缘设备中隐藏的缺陷,给设备检修提供依据, 预防设备在运行中损坏,造成更大的损失.6、绝缘预防性试验分哪几类？答：一种是非破坏性试验,一种是破坏性试验.7、设备绝缘缺陷分两类：和.〔集中性缺陷分布性缺陷〕8、集中性缺陷：指制造及运行过程中绝缘局部遭受的损失.9、分布性缺陷：指绝缘整体老化、劣化和受潮.10、吸收比试验只适合〔B 〕的设备.A、大容量、单层绝缘介质B 、大容量、多层绝缘介质C、小容量、单层绝缘介质D 、小容量、多层绝缘介质11、在测量高压大容量设备时,应选用容量小的兆欧表. 〔X〕12、兆欧表上有三个接线端子,其中“E〞接的接地端,“L〞接被试品导体局部,"G'是用于,接在靠近导体的绝缘上.〔被试品消除外表电流影响的屏蔽端〕13、用约〔A〕 r/min的速度摇动兆欧表手柄,待转速稳定,接入被试品,开始测量.A 120B 、100C 、140D 、8014、试验时,被试品上施加的应是直流负高压. 〔,〕第七章电气工作的平安举措一、填空1、保证电气工作平安的技术举措有、、悬挂标示牌和装设遮栏.〔停电 验电 装设接地线〕2、电气平安用具可分为 和 两大类.〔绝缘平安用具 一般防护平安用具〕3、绝缘平安用具可分为 和辅助平安用具两类.〔根本平安用具〕4、工作票制度是保证 的有效组织举措.〔人身平安〕5、在进行配电线路的停电工作时,要特别注意 问题.〔倒送电〕6、对忽然来电的防护,采取的主要举措是 .〔装设接地线〕7、工作监护制度是保证人身平安及操作正确的主要举措,监护人的 平安技术等级应 操作人.〔高于〕二、选择1、第 B 种工作票是带电作业？A 、C 、三D 、四2、事故应急抢修时一定要填〔C 〕A 、第一种工作票B C 、应急抢修票D 3、工作票由〔D 〕填写A 、工作负责人B C 、监护人D 4、工作票的内容不包括〔A 〕 A 、工作使用工具 BC 、工作范围D 7、以下选项中,工具全部属于一般防护平安用具的是〔〕.〔D 〕A 、绝缘手套,绝缘棒B 、验电笔、标示牌C 、绝缘台、平安带D 、携带型接地线、临时遮拦 三、判断 1、监护人如果发现工作人员违反平安规程或任何危及工作人员平安、第二种工作票 、施工票 、值班员 、工作票签发人 、工作任务 、平安举措 5、工作票应一式两份,A 、工作票签发人C 、工作人员 6、断开电源,至少有 A 、2 B 、无 由工作负责人和〔 B 、值班员D 、监护人 〔D 〕个明显的断开点. 〕各执一份.的情况,应及时纠正,必要时可暂停其工作.〔,〕2、现场工作因故中间暂时停止,工作班人员应从现场撤出,所有安全举措保持不动,工作票交回,由值班人执存.〔X〕3、当日工作不能完工在收工时应清扫场地,开放已封闭的通路,工作票由工作负责人保管.〔X〕4、没有工作负责人的带着,工作班成员不得进入工作地点. 〔,〕5、工作票终结,值班员撤除所有接地线,并得到值班调度员或运行值班负责人的许可命令后,方可合闸送电.〔X〕6、工作人员在进行工作时,如果附近有带电设备,只要正常活动范围不小于规定距离,该附近带电设备那么无需停电. 〔,〕7、验证验电器是否合格完好应先在有电设备上进行试验,以确证验电器指示良好.〔,〕28、在高压设备上使用根本平安用具时,不需要使用辅助平安用具.〔X〕四、简答1、保证电气工作平安的组织举措有哪些？答：保证电气工作平安的组织举措有工作票制度、工作许可制度、工作间断、转移和终结制度、操作票制度.2、在什么情况下应填写第一种工作票？答：在高压设备上工作需要全部停电或局部停电者,以及在二次系统和照明回路上工作,需将高压设备停电或采取平安举措者, 应填用第一种工作票.3、保证电气工作平安的技术举措是什么？答:停电,验电,装设接地线,悬挂标示牌和装设遮拦等.4、低压带电工作的平安举措是什么？答：单线操作,断开电流回路,与大地隔绝.5、电气平安工具：电气平安工具是进行倒闸操作、维护检查,设备检修等工作时使用的保安器具.6、根本平安用具：是绝缘强度能长时间承受电气设备的工作电压, 并能在该电压等级产生的过电压下保证人身平安的绝缘工具.7、工作监护制度的内容是：8、工作许可制度的内容是：第八章用户事故治理及调查分析一、填空1、障碍分为和.〔一类障碍二类障碍〕2、用户事故分为、和.〔特别重大事故,重大事故和一般事故〕二、选择1、以下发生用户事故原因不属于设备问题的是〔C〕.A、设备质量问题 B 、安装质量问题C、工作人员平安意识问题 D 、设备老化问题2、用户发生以下哪些事故不用立即向供电企业调度部门和用电检查部门报告？〔B〕A、用户专线跳闸或全厂停电事故B、上月发生特大、重大事故的次数C、用户电气火灾事故D、用户向电力系统倒送电事故三、简答1、用户事故：指供电营业区内所有上下压用户在所管辖电气设备上发生的设备和人身事故,及扩大到电力系统造成输配电系统的停电事故.2、事故调查的“四不放过〞原那么是什么？答：一,事故原因不清楚不放过；二,事故责任者和应受教育者没有受到教育不放过；三,没有采取防范举措不放过；四,事故责任者没有受到处理不放过.3、事故调查的程序是什么？答：⑴、保护事故现场⑵、收集原始资料⑶、调查事故情况⑷、分析原因责任⑸、提出防范举措⑹、提出人员处理问题。
安全用电-第一章
一、触电
1.电灼伤
电灼伤有接触灼伤和电弧灼伤两种。
接触灼伤发生在高压触电事故时，电流通过人体皮肤的 进出口处造成的灼伤。电弧灼伤发生在误操作或过分接近高 压带电体，当其产生电弧放电时，高温电弧将如火焰一样把 皮肤烧伤。
2.电烙印
电烙印发生在人体与带电有良好接触的情况下。此时在 皮肤表面将留下与被接触带电体形状相似的肿块痕迹。
3.皮肤金属化
由于电弧温度极高，可使周围的金属熔化、蒸发并飞溅 到皮肤表层，令皮肤表面变得粗糙坚硬，其色泽与金属种类 有关。
第一章 触电与触电防护
第2节 触电方式
二、触电方式
人体触电的方式多种多样，主要分为直接接触触电和 间接接触触电两种。
（一）直接接触触电
人体直接触及或过分靠近电气设备及线路的带电导体而 发生的触电现象称为直接接触触电。单相触电、两相触电、 电弧伤害都属于直接接触触电。
第一章 触电与触电防护
第2节 触电方式
第三节 触电急救及外伤救护
一、触电事故的特点 二、触电急救 三、外伤救护
第一章 触电与触电防护
节目录
一、触电事故的特点
二、电气安装不符合要求的事故
第一章 触电与触电防护
第1节 电气事故案例分析
三、设备有缺陷或故障的事故
第一章 触电与触电防护
第1节 电气事故案例分析
第二节 触电方式
一、触电 二、触电方式 三、决定触电伤害程度的因素 四、安全电压
第一章 触电与触电防护
节目录
一、触电
所谓触电是指电流流过人体时对人体产生的生理和病 理伤害。可分为电击和电伤两种类型。
（五）静电对人体的伤害
（六）雷电的危害
第一章 触电与触电防护
电气事故及防范措施
安全技术/矿山安全电气事故及防范措施一、触电事故的种类和规律1、触电事故的发生多数是由于人直接碰到了带电体或者接触到因绝缘损坏而漏电的设备，站在接地故障点的周围，也可能知成触电事故。
触电可分为以下几种：a.人直接与带电体接触电事故按照人体触及带电体的方式和电流通过人体的途径，此类事故可分为单相触电和两相触电。
单相触电是指人体在地面或其他接地导体上，人体某一部分触及一相带电体而发生的事故。
两相触电是指人体两处同时触及两带电体而发生的事故，其危险性较大。
此类事故约占全部触电事故的40%以上。
b.与绝缘损坏电气设备接触的触电事故正常情况下，电气设备的金属外壳是不带电的，当绝缘损坏而漏电时，触及到这些外壳，就会发生触电事故，触电情况和接触带电体一样。
此类事故占全部触电事故的50%以上。
c.跨步电压触电事故当带电体接地有电流流入地下时，电流在接地点周围产生电压降，人在接地点周围两脚之间出现电压降，即造成跨步电压触电。
2、由于触电事故的发生都突然，并在相当短的时间内造成严重后果，死亡率较高。
根据对触电事故的统计分析，其规律可概括为以下几点。
a.具有明显的季节性。
每年的6-9月是触电事故的多发季节，这是由于这段时间多雨、潮湿，电气设备绝缘性能降低，同时由于天气炎热，人身衣单而多汗，增加了触电的可能性。
b.低压设备触电事故多。
这是由于低压电网分布广，低压设备多而且比较简陋，管理不善，人们接触的机会多所致。
c.中青年和非电工触电事故多。
这些人电气安全知识不足，技术不成熟，易发生触电事故。
d.便携式和移动式设备触电事故多。
这是因为该类设备需要经常移动，工作条件较差，容易发生故障。
e.冶金、矿山、机械行业触电事故多。
这几个行业工作现场比较混乱，温度高，湿度大，移动式设备多，临时线路多，难以管理二、触电的危害众所周知，触电就是人们接触了带电的物体，且人体成为电流通路的一部分。
人体是导电体，当有电流通过时，人体的细胞组织在电流作用下，产生热效应、机械效应、化学效应和生理效应而遭到破坏。
触电及防护PPT课件
第6页/共51页
1)、单相触电
火线 零线
火线 零线
（1）单线 触电
（2）双线 触电
第7页/共51页
2)、两相触电
火线L1 火线L2
（1）两相 触电
（2）两相 触电
第8页/共51页
3) 电弧伤害
电弧是气体间隔被强电场击穿时电流通过 气体的一种现象。被电弧“烧伤”着的人， 将同时遭受电击和电伤。所以视为直接接触 触电。
第9页/共51页
2、人体触电的方式：
(2) 间接接触触电的形式： 1) 单相触电 2) 跨步电压触电
第10页/共51页
1)、间接单相触电
（1）单相 触电
第11页/共51页
2)、跨步电压触电
跨步电压 触电
第12页/共51页
闪电Βιβλιοθήκη 高压线高压 电弧触电
跨步 电压触电
第13页/共51页
3、电流效应的影响因素
I颤 ＝ 50 mA
一般人体所能忍受的安全电流可按30 mA考虑
第14页/共51页
3、电流效应的影响因素 （2）电流持续时间
t↑ → 吸收电能↑ → 伤害↑ t↑ → 电流重合心脏易损（激）期，危险↑ t↑ → 人体电阻↓→ 人体电流↑ → 伤害↑ t↑ → 中枢神经反射↑ → 危险↑
第15页/共51页
第46页/共51页
四、电工操作规程
17. 每个电工必须熟练掌握触电急救方法， 有人触电应立即切断电源按触电急救方 案实施抢救。
18. 在巡视检查时如发现有故障或隐患， 应立即通知上级，然后采取全部停电或 部分停电及其它临时性安全措施进行处 理，避免事故扩大。
第47页/共51页
电工安全培训 资料1..
电气安全技术电是使用做广泛最便利的能源，已成为当代人生产、生活的重要依赖。
如果不懂得用电安全常识和缺少安全防护措施，或者由于安全管理不到位和运行维护不当等，也会使人受到电的伤害。
从能量的角度看，电气事故时电能失去控创造成的事故。
电气事故往往导致人身事故和设备事故，而且可能同时发生。
如何防止人身事故和设备事故甚至电气二次事故，是电气安全技术的重要任务。
本节主要按照电能形态，对预防触电事故，静电事故、雷击事故、电磁辐射事故和电气装置事故的安全技术作以下介绍。
一、触电事故基本知识触电事故是由电流及其转换成的能量造成的事故。
为了更好的预防触电事故，我们应该了解触电事故的种类、方式规律。
( 一) 出点事故的分类按照触电事故的构成方式分为电击和电伤。
1. 电击通常所说的触电指的是电击。
电击是电流对人体内部组织的伤害，是最危（wei）险的一种伤害，绝大多数的触电死亡事故都是由电击造成的。
按照发生电击时电气设备的状态，电击分为直接电击和间接接触电击。
前者是触击设备和路线正常运行时的带电体发生的电击，也称为正常状态下的电击；后者是触击正常状态下不带电，而当设备或者路线故障时意外带电的带电体时发生的电击，也称为故障状态下的电击。
2. 电伤电伤时由电流的热效应、化学效应、机械效应等效应对人造成的伤害。
电伤分为电弧烧伤、电流灼伤、皮肤金属化、电烙印、机械性损伤、电光眼等伤害。
电弧烧伤时由弧光放电造成的烧伤，是最危（wei）险的电伤。
电弧温度高达8000℃，可造成大面积、大深度的烧伤，甚至烧焦、烧毁四肢及其他部位。
(二) 触电方式按照人体触电及带电体的方式和电流流过人体的途径，电击可分为单相触电、两相触电和跨步电压触电。
1. 单相触电当人体直接碰触带电设备其中的一相时，电流通过人体流入大地，这种触电现象称为单相触电。
对于高压带电体，人体虽未直接接触，但由于超过了安全距离，高电压对人体放电，造成单相接地而引起的触电，也属于单相触电。
触电专项应急预案范文(三篇)
触电专项应急预案范文触电事件在生活和工作中时有发生，对人们的生命和财产安全都存在一定的威胁。
为了能够及时有效地应对触电事件，减少损失和危害，制定一份完善的触电专项应急预案非常重要。
下面是一份____字触电专项应急预案：第一节触电事件的风险评估和防范措施一、风险评估触电事件的发生可能导致人员死亡、休克、烧伤以及火灾等重大事故，并对设备和财产造成损坏和损失。
风险评估是预防和应对触电事件的第一步，通过对场所和设备的观察和检测，评估触电风险的大小，为后续的防范和应急措施提供科学依据。
1. 场所评估对场所进行评估时，要重点考虑以下因素：- 供电系统的安全性和可靠性；- 设备的维护和检修情况；- 场所的人员密度和流动情况；- 场所的安全措施和标识；- 环境的湿度和温度等。
2. 设备评估对设备进行评估时，要重点考虑以下因素：- 设备的绝缘性能；- 设备的接地情况；- 设备的运行状态；- 设备的过电压保护；- 设备的检查和维护记录等。
二、防范措施针对触电事件的风险评估结果，制定相应的防范措施是必要的。
防范措施包括系统性的措施和个体防护措施。
1. 系统性措施- 安装漏电保护器漏电保护器是防范触电的重要设备，可以及时切断电源，减少电流通过人体，防止电击事故的发生。
根据不同的需要，选择合适的漏电保护器，并按照规定进行定期检测和维护。
- 加强设备维护和检修设备的维护和检修是预防触电事故的重要环节。
定期检查设备的绝缘性能、接地情况、过电压保护等，发现问题及时处理。
建立设备维护和检修记录，确保设备的运行安全。
- 加强用电管理合理使用电力，并根据需要合理配置电缆、插座和开关等设备，确保用电安全。
建立用电管理制度，加强对电力设备的监控，避免人为因素引发触电事故。
2. 个体防护措施- 进行培训和教育员工在进入工作岗位前，要接受相关的触电防护培训和教育，了解触电事故的危害，掌握触电防护知识和技能。
定期进行复习和练习，确保员工熟练掌握防护技能。
触电与触电防护PPT课件
76
（1）电弧烧伤
77
徐先生关闭380V的动力电时，随着一声巨响和闪电，高温电弧 （约1200℃）造成头面部和右手严重烧伤，当时电弧也把电表和 开关烧燃了，情急之下徐先生再用右手去扑火，当把火扑灭后其 右手已被烧得失去了知觉。
78
电弧烧伤
闪电并惊雷
电弧逞雄威
安全用电之
二O一0年九月
1
知识点
1、电气事故与电气安全的概念、内 容；
2、触电类型； 3、电流对人体的作用； 4、预防触及带电体。
2
技能点
1、掌握触电急救的方法；
3
安全的重要性
国家通过《安全 生产法》来规范 各类安全行 为。
4
2006年安全生产月主题
2003年 第一次提 出安全生 产月主题
10
11
减少风险
12
电气安全
属于职业安全中的一个方面；
电的优点不言而喻，但电带给我们的 不仅仅是方便、环保，也时时隐藏着 危险。
13
电气安全主要内容
一、安全用电与电气事故； 二、电流对人体的作用； 三、触电急救；
14
第一部分 电气安全与电气事故
15
一、“电气安全”的字面理解
电气：表明对象是电，包括交流电、直流 电，主要是强电中的交流电；而不是机械 或其它；
电击对人的心脏、神经系统、肺部的正常 工作造成伤害。
老鼠触电实验
60
电击原因
由于人体触及带电的导线、漏电设备的外 壳或其他带电体，以及由于雷击或电容放 电，都可能导致电击。
61
皮肤是防电击的屏障
1、人体皮肤是相当好的绝缘体，是防止电 击的屏障。 2、1cm2干燥表皮与导体接触，其电阻可 达0.1MΩ。
第1章-触电与触电防护资料
第三十页，编辑于星期三：二十点 十六分。
通过人体电流大小与人体伤害程度的关系
第三十一页，编辑于星期三：二十点 十六分。
2. 人体电阻与安全电压
人体电阻主要包括人体内部电阻和皮肤电阻，一般约为 1 500~2 000 Ω (通常取800~1 000 Ω) 。
三、触电的方式
人体触电的方式：单相触电、两相触电、跨步电压触电三
种类型。
第三十五页，编辑于星期三：二十点 十六分。
触电情况：电流从一 根相线经 过电气设备、人 体再经大地 流到中性点。此 时加在人 体 上的电压是相电 压。
危险程度：若绝缘良好，一
般不会发生触电危险；若绝缘 被 破坏或绝缘很差，就会发生触电事 故触电电流大，几乎是致命的，加 上电弧灼伤。情况 更为严重。
第五页，编辑于星期三：二十点 十六分。
安全操作规程是为了保证安全生产而制定的，操作者必须遵 守的操作活动规则。它是根据企业的生产性质、机器设备的 特点和技术要求，结合具体情况及人们经验制定出的安全操 作守则；是企业建立安全制度的基本文件，进行安全教育的 重要内容；也是处理伤亡事故的一种依据。
第六页，编辑于星期三：二十点 十六分。
产管理人员，包括在中华人民共和国境内的一切企业、事业单位和机关 团体中从事电工作业的人员。
第二十二页，编辑于星期三：二十点 十六分。
§1—2触电方式
1.了解电流对人体的伤害，掌握安全电压、电流的概念。 2.理解几种常见的触电方式。
第二十三页，编辑于星期三：二十点 十六分。
§1—2触电方式
人体组织中有60%以上由含有导电物质的水分组成， 因此人体是良导体。当人体接触设备的带电部分并形 成电流通路时，就会有电流流过人体，导致触电。
防触电培训资料
培训教材触电事故的预防及应急处理措施电是生产、生活中不可缺少的二次能源。
电也是无情的，一旦受其伤害，生存的机率是非常低的，正确用电是企业安全生产工作中的重要环节。
一、什么是触电"人体是导体，当人体接触到具有不同电位两点时，由于电位差的作用，就会在人体内形成电流。
这种现象就是触电。
二、电流对人体有什么伤害"电流对人体的伤害有两种类型：即电击和电伤。
电击是电流通过人体内部，影响呼吸、心脏和神经系统，引起人体内部组织的破坏，以致死亡。
电伤主要对人体外部的局部伤害，包括电弧烧伤、熔化金属渗入皮肤等伤害。
绝大部分触电死亡事故都是电击造成的。
三、触电事故的种类和规律按照人体触及带电体的方式和电流通过人体的途径，触电可分为以下三种情况：单相触电是指人体在地面或其他接地导体上，人的某一部位触及一相带电体的触电事故。
是触电事故中最多的一种事故。
两相触电是指人体同时触及两相带电体的触电事故。
其危险性一般比较大。
跨步电压触电是指人在接地点附近，由两脚之间的跨步电压引起的触电事故。
高压故障接地处，或者大电流流过的接地装置附近，都可能发生跨步电压触电。
触电事故发生十分突然，而且在极短时间内造成不可挽回的后果。
从其发生率来看，触电事故有以下规律。
1 、六～九月触电事故多。
主要是天气炎热、多雨、潮湿、电气设备绝缘性能降低、人体衣单而多汗，触电危险性较大。
2、低压设备触电设备多。
主要是低压设备多于高压设备，与之接触的人比较缺乏电气安全知识的缘故。
3、触电事故多。
主要是这些人往往是主要操作者，电气安全知识又不足的缘故。
4、携带式设备和移动设备触电事故多。
主要是这些设备经常移动，工作条件差，而且经常在人紧X之下工作容易发生事故。
5、电气连接部位触电事故多。
主要由于插销、开关、接头等连接部位牢固性差，可靠性差，容易出现故障的缘故。
6、受害者及他人错误操作引起的触电事故多。
主要是教育不够、规章制度执行不好违章蛮干以及安全措施不完备的缘故四、预防触电的主要措施1 、电气作业人员对工作必须高度负责，严格执行各项规章制度，安全技术措施必须落实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
事故环境：检修电焊机 事故发生情况：拆除电焊 机电源线中间接头的过程中 意外触电 事故原因：在电源线带电 又无绝缘防护的情况下作业， 导致触电
事故环境：配电室在未查明停
电原因强行送电。
事故发生情况：配电室里发出
“ 噼啪”的响声，冒浓烟。
事故原因：医院电工张某在未
查明停电原因的情况下强行送电，
其低级违章作业是此次事故的直
第一章触电与触电防护 资料
§1—1 电气事故基本知识源自了解电气事故的特点。 预防措施及发生电气事故的原因。
§1—1 电气事故基本知识
人类在用电的同时，如果对电能可能产生的危害认 识不足，控制和管理不当，防护措施不利，在电能的传 递和转换过程中，将会发生异常情况，造成电气事故。
一、电气事故的发生特点
伪劣照明设备引起人身伤亡事故
事故教训
电视机爆炸引发火灾 事故教训
事故发生情况：电视机 突然发生爆炸 事故原因：线路故障过 压，引发家电爆炸并应起 火灾
电工作业是指在发电、输电、变电、配电和用电等领域中， 从事设备、装置和线路等的安装、运行、检修、试验和维护 等电工工作。
电工作业人员是指直接从事电工作业的技术工人、工程技 术人员及生产管理人员，包括在中华人民共和国境内的一切 企业、事业单位和机关团体中从事电工作业的人员。
广州某工地的十几名工人，搬移亭状的铁结构架，触及 高压线，发生特大触电伤亡事故。死亡12人，受伤3人。
某花岗岩市场内一台电动机烧坏了，导致电线漏电，无 证“电工”未细查原因，就直接换用了一台新电动机， 结果导致另一名操作工人不慎触电，经抢救无效身亡。
3.违章作业造成的触电事故
工厂车间检修触电事故 事故教训
§1—2触电方式
1.了解电流对人体的伤害，掌握安全电压、电流的概念。 2.理解几种常见的触电方式。
§1—2触电方式
人体组织中有60%以上由含有导电物质的水分组 成，因此人体是良导体。当人体接触设备的带电部 分并形成电流通路时，就会有电流流过人体，导致 触电。
一、触电
触电是指电流流过人体时对人体产生的生理和病 理伤害。
这种伤害是多方面的，可分为电击和电伤两种类 型。
1.电击
电击的定义：是由于电流通过人体而造成的内部器官在生理 上的反应和病变，绝大部分触电死亡事故都是由电击造成的
电击分为：直接电击和间接电击 直接电击是指人体直接触及正常运行的带电体所发生的电击。
间接电击则是指电气设备发生故障后，人体触及意外带电部 分所发生的电击。因此，直接电击也称为正常情况下的电击， 间接电击也称为故障情况下的电击。
电线接触不良引起火灾 事故教训
事故环境：广西某市场 内发生重大火灾 事故原因：电线接触不 良引起发热，导致局部绝 缘失效，产生对地放电并 引燃可燃物
非法改造线路引起火灾 事故教训
事故环境：河北省一 非法游戏厅发生重大火 灾 事故原因：店主对墙 壁电线自行改造，引起 电气漏电
事故环境：峡谷里有一个 水电站，电站的三根高压裸 线从谷底拉到悬崖上的变压 器上 事故发生情况：靠近电线 拍照 事故原因：高压裸电线离 意外触碰高压电线触电事故 地最低距离1米左右
接原因当发现配电室里冒浓烟的
医院配电室强行送电事故 情况下，未及时采取扑救措施和
事故教训
报警，是此次事故的间接原因。
钻机塔架触电事故 事故教训
事故环境：操作钻机打 井 事故发生情况：钻机塔 架触到高压电线 事故原因：作业车后面 拖着的红色钻机塔架顶部 搭在距离地面不足10米的 电线上
4.电气安装不符合要求造成的事故
2.电伤
电伤的定义：是指由于电流的热效应、化学效应或 机械效应对人体外表造成的局部伤害，它常常与电击同 时发生。 电伤的类型：电灼伤、电烙印、皮肤金属化三种类 型。
电击和电伤的特征与危害
名称 点击
特征
说明与危害
电击是触电事故 常会给人体留下较明显的特征，包
中最危险的一种。 括电标、电纹、电流斑。电标是在
安全操作规程是为了保证安全生产而制定的，操作者必 须遵守的操作活动规则。它是根据企业的生产性质、机器设 备的特点和技术要求，结合具体情况及人们经验制定出的安 全操作守则；是企业建立安全制度的基本文件，进行安全教 育的重要内容；也是处理伤亡事故的一种依据。
三、电气事故案例分析
1.几种常见的家庭触电事故
电气事故是电气安全工程主要研究和管理的对象。掌 握电气事故的特点和事故的分类情况，对做好安全用电工 作具有重要的意义。
1．电气事故危害大 2．电气事故的危险直观识别难 3．电气事故涉及领域广
二、预防电气事故的措施
电气事故是具有规律性的，且其规律是可以被人们认识 和掌握的。在电气事故中，大量的事故都具有重复性和频发 性。无法预料、不可抗拒的事故毕竟是极少数。人们在长期 的生产和生活实践中，已经积累了同电气事故做斗争的丰富 经验。只有遵守有关的电气安全技术措施和操作规程，不断 完善和总结电气安全技术措施和管理措施，电气事故才可以 避免。
事故教训
5.设备有缺陷或故障造成的事故
事故环境：处理配电事故 事故发生情况：柱上多油 断路器突然爆炸，燃烧的油 落在杆上准备操作的工人身 上 事故原因：多油断路器爆 输电设备爆炸引起人身伤亡事故 炸引发火灾 事故教训
事故发生情况：某商厦发 生火灾值班人员和装修工被 大火烧死。 事故原因：使用伪劣照明 设备及灯具引发火灾，导致 伤亡事故的发生.
私自乱拉、 乱接电线； 盲目安装、 修理电气线 路或电器用具
使用湿手摸、湿布擦 灯具、开关等电器用具
电视机室外天线安装 过高（高出楼体避雷针） 或距离电力线太近
洗衣机等家用电器 的金属外壳未连接地 线
在电加热设备上覆盖和 烘烤衣物
将晒衣竿搁在架空电 线上或晒衣铁架距离电力 线太近
2.缺乏电气安全常识造成的触电事故
上海某电力安装公司工作人员在虹桥路一工地内紧急修理大吊车。当时正 下雨，一名电工在工地上临时安装了一盏碘钨灯用于照明，电线接在工地 的移动配电箱上，照明灯靠在大吊车上。两名工人当时均穿着胶鞋站在车 旁，并顺势将手搭在车身上。此时电工送电，两人顿时全身颤抖、倒地不 省人事。其中1人当场死亡，另1人在送往医院后，经抢救无效死亡。
