煤焦油加氢工艺流程简介

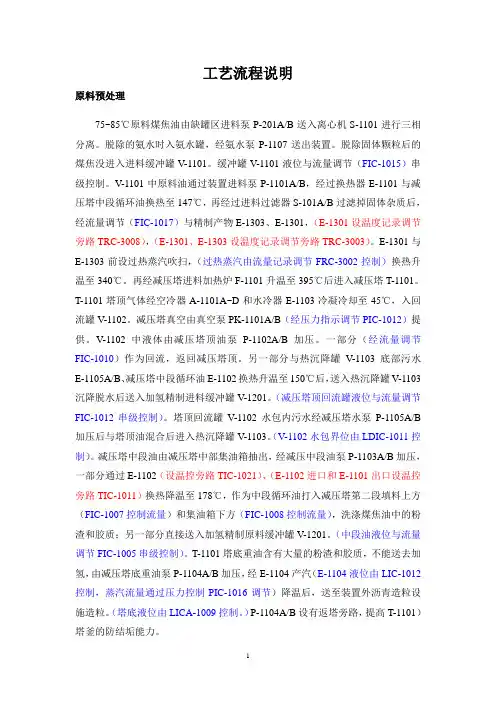

煤焦油加氢工艺流程说明
工艺流程说明原料预处理75~85℃原料煤焦油由缺罐区进料泵P-201A/B送入离心机S-1101进行三相分离。
脱除的氨水时入氨水罐，经氨水泵P-1107送出装置。
脱除固体颗粒后的煤焦没进入进料缓冲罐V-1101。
缓冲罐V-1101液位与流量调节（FIC-1015）串级控制。
V-1101中原料油通过装置进料泵P-1101A/B，经过换热器E-1101与减压塔中段循环油换热至147℃，再经过进料过滤器S-101A/B过滤掉固体杂质后，经流量调节（FIC-1017）与精制产物E-1303、E-1301，（E-1301设温度记录调节旁路TRC-3008），（E-1301、E-1303设温度记录调节旁路TRC-3003）。
E-1301与E-1303前设过热蒸汽吹扫，（过热蒸汽由流量记录调节FRC-3002控制）换热升温至340℃。
再经减压塔进料加热炉F-1101升温至395℃后进入减压塔T-1101。
T-1101塔顶气体经空冷器A-1101A~D和水冷器E-1103冷凝冷却至45℃，入回流罐V-1102。
减压塔真空由真空泵PK-1101A/B（经压力指示调节PIC-1012）提供。
V-1102中液体由减压塔顶油泵P-1102A/B加压。
一部分（经流量调节FIC-1010）作为回流，返回减压塔顶。
另一部分与热沉降罐V-1103底部污水E-1105A/B、减压塔中段循环油E-1102换热升温至150℃后，送入热沉降罐V-1103沉降脱水后送入加氢精制进料缓冲罐V-1201。
（减压塔顶回流罐液位与流量调节FIC-1012串级控制）。
塔顶回流罐V-1102水包内污水经减压塔水泵P-1105A/B 加压后与塔顶油混合后进入热沉降罐V-1103。
（V-1102水包界位由LDIC-1011控制）。
减压塔中段油由减压塔中部集油箱抽出，经减压中段油泵P-1103A/B加压，一部分通过E-1102（设温控旁路TIC-1021）、（E-1102进口和E-1101出口设温控旁路TIC-1011）换热降温至178℃，作为中段循环油打入减压塔第二段填料上方（FIC-1007控制流量）和集油箱下方（FIC-1008控制流量），洗涤煤焦油中的粉渣和胶质；另一部分直接送入加氢精制原料缓冲罐V-1201。

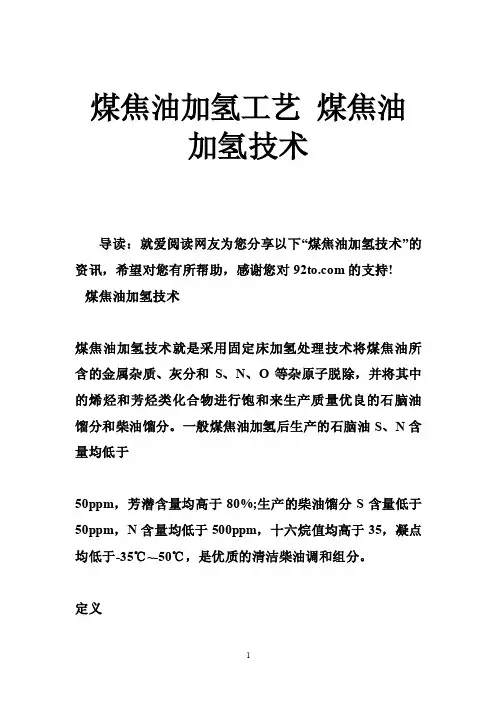

煤焦油加氢工艺煤焦油加氢技术
