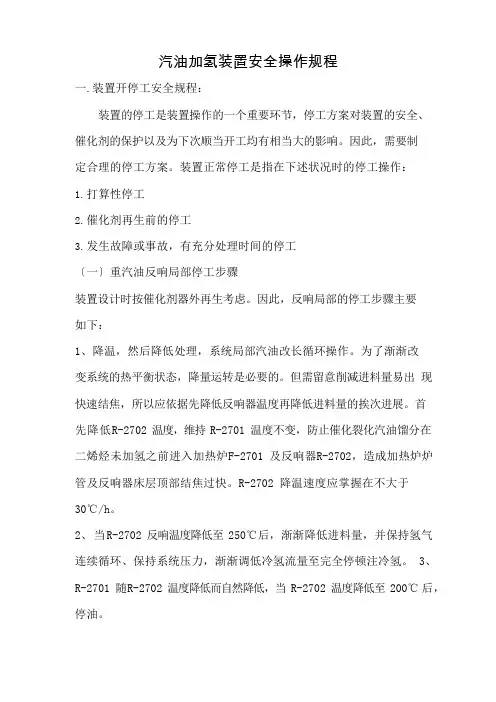

汽油加氢装置安全操作规程
汽油加氢装置安全操作规程一.装置开停工安全规程：装置的停工是装置操作的一个重要环节，停工方案对装置的安全、催化剂的保护以及为下次顺当开工均有相当大的影响。
因此，需要制定合理的停工方案。
装置正常停工是指在下述状况时的停工操作：1.打算性停工2.催化剂再生前的停工3.发生故障或事故，有充分处理时间的停工〔一〕重汽油反响局部停工步骤装置设计时按催化剂器外再生考虑。
因此，反响局部的停工步骤主要如下：1、降温，然后降低处理，系统局部汽油改长循环操作。
为了渐渐改变系统的热平衡状态，降量运转是必要的。
但需留意削减进料量易出现快速结焦，所以应依据先降低反响器温度再降低进料量的挨次进展。
首先降低R-2702 温度，维持 R-2701 温度不变，防止催化裂化汽油馏分在二烯烃未加氢之前进入加热炉F-2701 及反响器R-2702，造成加热炉炉管及反响器床层顶部结焦过快。
R-2702 降温速度应掌握在不大于30℃/h。
2、当R-2702 反响温度降低至250℃后，渐渐降低进料量，并保持氢气连续循环、保持系统压力，渐渐调低冷氢流量至完全停顿注冷氢。
3、R-2701 随R-2702 温度降低而自然降低，当 R-2702 温度降低至200℃后，停油。
4、氢气吹扫。
保持氢气循环，热氢带油， R-2702 连续降温到150℃，恒温 4h，以尽可能大的氢气流量吹扫催化剂，吹净催化剂上的烃类残留物。
5、连续降温到R-2702 入口温度80～90℃，加热炉熄火，以0.5MPa/min 的降压速度将系统压力降低到 0.3～0.5MPa。
6、假设停工时间较长，需用高纯氮气〔N2 含量>99.9％〕置换系统，然后保持肯定的氮气压力〔0.5～1.5MPa〕。
7、依据停工目的打算反响器的外部系统的停工和装置停工后的操作。
〔二〕轻汽油反响局部停工方案1、降温，降低处理量，局部请汽油改轻汽油循环。
为了防止轻汽油重的二烯停未加氢即回到催化醚化局部造成醚化催化剂结焦，所以在降低轻汽油加氢反响温度时将局部原料循环加氢。
乙烯裂解汽油加氢装置设计
乙烯裂解汽油加氢装置设计-1.引言乙烯裂解汽油是一种重要的石化产品，广泛应用于塑料、化学纤维、橡胶等行业。
然而，乙烯裂解汽油中的不饱和烃和硫化物等杂质会对环境和人体健康造成严重的污染和危害。
因此，为了降低乙烯裂解汽油中的杂质含量，提高产品质量，设计一种乙烯裂解汽油加氢装置是非常有必要的。
-2.设计原则(1)高效处理：确保乙烯裂解汽油中的杂质达到国家环保标准，减少对环境的污染。
(2)低能耗：采用先进的加氢技术，提高反应效率，降低能耗，减少生产成本。
(3)工艺稳定：选择合适的催化剂和催化剂载体，保证装置的长期稳定运行。
(4)自动化控制：采用先进的自动化控制系统，实时监测和调控装置运行状态，提高操作的安全性和可靠性。
-3.装置流程(1)前处理：乙烯裂解汽油进入前处理单元，通过精细过滤和脱色操作，去除悬浮物和色素等杂质。
(2)加氢反应：经过前处理的乙烯裂解汽油进入加氢反应器，与催化剂在适宜的温度和压力下进行加氢反应。
加氢反应可以降低乙烯裂解汽油中的不饱和烃、硫化物和氮化物的含量，提高产品质量。
(3)后处理：加氢反应后的乙烯裂解汽油进入后处理单元，通过除杂、除水和脱硫等操作，进一步降低杂质含量，净化产品。
(4)产品分离：经过后处理的乙烯裂解汽油通过分馏和冷凝等操作，分离出所需的纯净乙烯裂解汽油产品。
-4.主要设备(1)前处理设备：包括脱色塔、精细过滤器等，用于去除悬浮物和色素等杂质。
(2)加氢反应器：采用高效催化剂和催化剂载体，提供充分的反应面积和催化活性。
(3)后处理设备：包括除杂器、除水器和脱硫器等，用于进一步降低杂质含量。
(4)分馏塔和冷凝器：用于分离产品中的不同组分，得到纯净的乙烯裂解汽油。
-5.自动化控制系统乙烯裂解汽油加氢装置采用先进的自动化控制系统，实现对装置的实时监测和调控。
该系统可以对温度、压力、流量等参数进行监控和调节，保证装置的安全稳定运行。
同时，该系统还可以进行故障诊断和报警，提供操作人员及时的反馈信息和处理指导。
烯烃车间汽油加氢装置介绍课件
目录
