采样保持电路原理(S-H)
正弦波相位采样电路

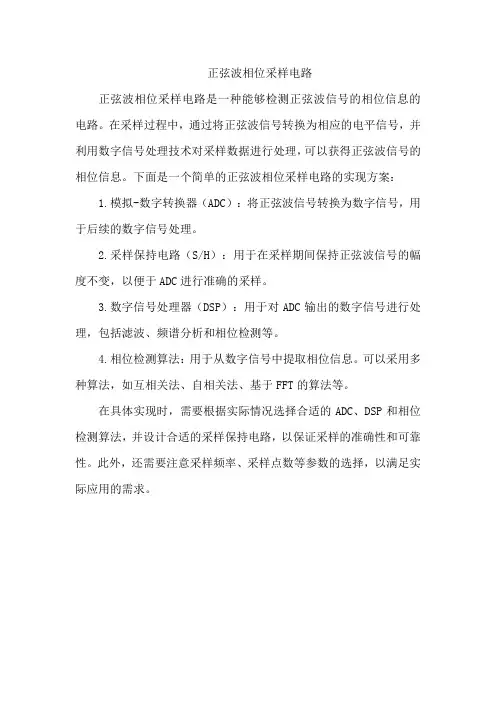

正弦波相位采样电路
正弦波相位采样电路是一种能够检测正弦波信号的相位信息的电路。
在采样过程中，通过将正弦波信号转换为相应的电平信号，并利用数字信号处理技术对采样数据进行处理，可以获得正弦波信号的相位信息。
下面是一个简单的正弦波相位采样电路的实现方案：
1.模拟-数字转换器（ADC）：将正弦波信号转换为数字信号，用于后续的数字信号处理。
2.采样保持电路（S/H）：用于在采样期间保持正弦波信号的幅度不变，以便于ADC进行准确的采样。
3.数字信号处理器（DSP）：用于对ADC输出的数字信号进行处理，包括滤波、频谱分析和相位检测等。
4.相位检测算法：用于从数字信号中提取相位信息。
可以采用多种算法，如互相关法、自相关法、基于FFT的算法等。
在具体实现时，需要根据实际情况选择合适的ADC、DSP和相位检测算法，并设计合适的采样保持电路，以保证采样的准确性和可靠性。
此外，还需要注意采样频率、采样点数等参数的选择，以满足实际应用的需求。
采样保持电路名词解释，采样保持器作用是什么？一文给你讲清楚
采样保持电路名词解释，采样保持器作用是什么？一文给你讲清楚主要是关于：采样保持名词解释、采样保持电路工作原理、采样保持电路功能、采样保持电路作用以及采样保持电路设计。
一、采样保持名词解释采样保持电路从模拟输入信号中提取样本并将它们保持特定时间段，然后输出输入信号的采样部分。
采样保持电路仅适用于对几微秒的输入信号进行采样。
采样保持电路由开关器件、电容和运算放大器组成。
电容是采样和保持电路的核心，因为它是保持采样输入信号并根据命令输入将其提供到输出端的电路。
采样电路主要用于模数转换器，以消除输入信号中的某些变化，这些变化可能会破坏转换过程。
最简单的采样保持电路原理图如下图所示。
最简单的采样保持电路•Vs：输出信号•C：电•S：作为开关工作的 MOS 晶体管•Va：输入信号二、采样保持电路典型的采样保持电路框图如下：采样保持电路框图一般施加的输入电压信号是连续变化的模拟信号。
提供命令输入来触发输入信号的采样和保持。
命令输入只不过是一个开/关信号，用于开始/停止输入信号的采样，一般是PWM。
采样和保持过程取决于命令输入。
当开关闭合时，信号被采样，当它打开时，电路保持输出信号。
开关的开/关状态由指令输入控制。
时钟脉冲激活开关(S)。
根据时钟脉冲，输入信号被采样或保持为最近采样的值。
当时钟脉冲为高电平时对输入信号进行采样，并在时钟脉冲为低电平时保留这些值。
该电路可以在两种模式下工作，这取决于采样和保持时钟信号的逻辑电平。
时钟切换的输入脉冲和电路的输出如下图所示。
开关时钟脉冲和电路输出三、采样保持电路功能及工作原理采样保持电路的工作原理可以通过其组件的工作原理来简单理解。
构建采样保持电路的主要部件包括一个 N 沟道增强型 MOSFET、一个电容和一个高精度运算放大器。
作为开关元件，使用了 N 沟道增强型 MOSFET。
输入电压通过其漏极端子给出，控制电压也通过其栅极端子给出。
当施加控制电压的+ve 脉冲时，MOSFET将处于激活状态。
继电保护第14章
U2
.
I1
R
U2
.
(a)
(b) 14-2 输入变换及电压形成回路原理图
(c)
电流、电压变换器
2、采样保持（S/H）电路和模拟 滤波器
（1）采样保持（S/H） 电路 采样保持电路的作用是 在一个极短的时间内测 量模拟输入量在该时刻 的瞬时值，并在模数转 换器进行转换的期间内 保持输出不变。把随时 间连续变化的电气量离 散化。 采样保持电路的工作原 理可用图14-3说明。
3．模拟量多路转换开关（MPX）
保护装置通常需要对多个模拟量同时采样，以准确得到各个 电气量之间的相位关系并且使相位关系经过采样后保持不变。 故硬件中对每个模拟量设置一套电压形成回路，ALF回路及S /H回路。但由于A/D转换器价格较贵，为了降低成本，采用 多路采样，通道共用一个A/D转换器。用多路转换开关实现 通道切换。常用的多路转换开关包括选择接通路数的二进制 译码电路和由它控制的各路电子开关。它们被集成在一个芯 片中。 图14-6为常用16路多路转换开关芯片AD7506内部电路组成框 图。它有A0-A3四个路数选择线以便由CPU通过并行接口芯片 或其它硬件电路给A0-A3赋以不同的二进制码，选通S1-S16 中中相应的一路电子开关。
图14-3采样保持电路工作原理
（2）模拟低通滤波器（ALF）
电力系统在发生故障时，故障瞬间的电压或电流里一 般含有各种高频分量，而目前微机保护原理大部分是 反映工频分量的，同时任何实际的变换器所能达到最 高采样频率总是有限的。 由奈奎斯特采样定理可知， 如果被采样信号为有限带宽的连续信号，其所含的最 高频率成分为fmax；则采样频率应不小于2fmax，原来 的模拟信号就可以完全恢复而不会畸变。否则将产生 频率混叠现象，使原来的信号波形发生畸变。
第1章 微机继电保护装置的硬件原理
第1章微机继电保护装置的硬件原理1.2 比较式数据采集系统微机保护装置中的数据采集系统按模数转换器的类型分为：采用逐次逼近式模数转换的比较式数据采集系统， 采用V∕F变换器（VFC）实现数据转换的压频转换式数据采集系统。
本节将介绍比较式数据采集系统1.2.1 电压形成回路要求–继电保护所使用的电压、电流都是来自于电压互感器（100伏、线间电压）和电流互感器（额定电流5安或1安，短路电流100安）–把100伏左右的电压变换为适合AD转换需要的正负2.5伏、正负5伏、正负10伏的电压；–把小于1安～100安的电流变换为适合AD转换需要的正负2.5伏、正负5伏、正负10伏的电压–隔离和屏蔽作用，以减小高压设备对微机保护装置的干扰。
为了保证电压或电流变换的准确性，通常在设计变换器时，应考虑满足以下原则：（1）电压变换器之间、电流变换器之间以及电压变换器与电流变换器之间的原副方相位移要一致。
（2）变换器的铁芯磁导率要选取适当，在整个工作范围内保持线性传变，输入小信号时不失真，输入大信号时不饱和。
（3）变换器本身的损耗要小，使变换器在传变过程中一次、二次侧电量的相角差尽可能的小。
在设计电流变换器应考虑以下几点：（1）优先保证在输出为最小工作电流时，对应A∕D变换的结果应具有足够的分辨能力；（2）保证在可能出现的最大短路电流条件下，电流变换器输出的电压不应使A∕D变换出现溢出，从而避免造成数字量紊乱；（3）适当选择电流变换器二次侧负载，使电流变换器在一次侧出现最大短路电流时不至于出现饱和现象。
1.无源低通滤波器在微机保护中常采用的一种二阶RC 滤波器如图1-3所示。
其传递函数为：iu ou RCCR图1-3 二阶RC 滤波器2)(311)()()(RCs RCs s U s U s H i o ++==图1－6 采样保持过程1.2.4 模拟量多路转换开关组成：包括选择接通路数的二进制译码电路和多路电子开关。
–二进制译码电路决定哪个电子开关接通——接入相应的待转换模拟量–多路电子开关起分断其它回路而仅仅接通待转换的哪一路模拟量作用常用的多路开关有8通道的AD7501、CD4501，16通道的AD7506等。
简述mos采样保持电路

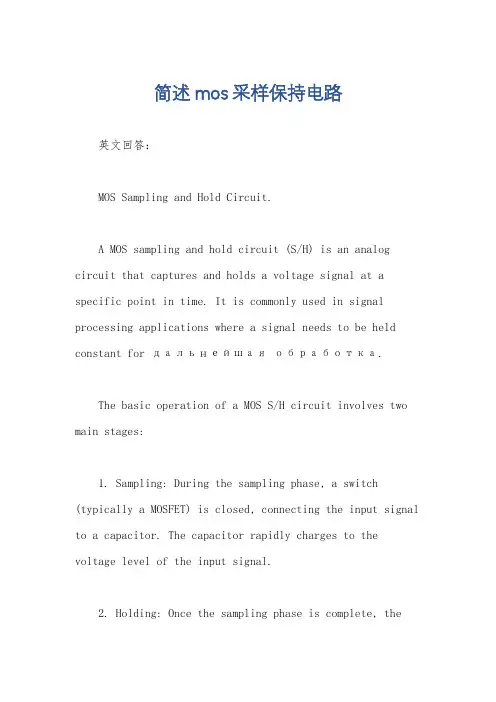

简述mos采样保持电路英文回答：MOS Sampling and Hold Circuit.A MOS sampling and hold circuit (S/H) is an analog circuit that captures and holds a voltage signal at a specific point in time. It is commonly used in signal processing applications where a signal needs to be held constant for дальнейшая обработка.The basic operation of a MOS S/H circuit involves two main stages:1. Sampling: During the sampling phase, a switch (typically a MOSFET) is closed, connecting the input signal to a capacitor. The capacitor rapidly charges to the voltage level of the input signal.2. Holding: Once the sampling phase is complete, theswitch is opened, disconnecting the capacitor from the input signal. The capacitor retains the stored voltage, effectively "holding" the signal at that instant.中文回答：MOS采样保持电路。
MOS采样保持电路（S/H）是一种模拟电路，它可以在特定的时间点捕捉并保持电压信号。
微机继电保护装置的硬件原理
在非周期分量的作用下容易饱和，线性度较差，动态 范围也较小。
一般采用电流变换器将电流信号变换为电压信号
第一章 微型机保护的硬件原理
1－2 模拟量输入系统（数据采集系统）
Z 为模拟低通滤波器及A/D 输入端等回路构成的综合 阻抗，在工频信号条件下，该综合阻抗的数值可达 80KΩ 以上
在逻辑输入为高电平时 AS 闭合，此时，电路处于采样 状态。Ch 迅速充电或放电到usr(t)在采样时刻的电压值。 AS 的闭合时间应满足使Ch 有足够的充电或放电时间 即采样时间，显然希望采样时间越短越好。这里，应 用阻抗变换器I 的目的是，它在输入端呈现高阻抗，对 输入回路的影响很小；而输出阻抗很低，使充放电回 路的时间常数很小，保证Ch 上的电压能迅速跟踪到 usr(t)在采样时刻的瞬时值。
跟随器的输入阻抗很高（达1010Ω），输出阻抗很低 （最大6Ω），因而A1对输入信号usr来说是高阻，而在 采样状态时，对电容Ch 为低阻充放电，故可快速采样。 又由于A2 的缓冲和隔离作用，使电路有较好的保持性 能。
第一章 微型机保护的硬件原理
二、采样保持电路和模拟低通滤波器
（二）对采样保持电路的要求
阻抗变换器I 和Ⅱ可由运算放大器构成。
TC 称为采样脉冲宽度，TS 称为采样间隔（或称采样 周期）。
等间隔的采样脉冲由微型机控制内部的定时器产生。
第一章 微型机保护的硬件原理
二、采样保持电路和模拟低通滤波器
（二）对采样保持电路的要求
1）Ch 上电压按一定的精度（如误差小于0.1％）跟踪上 Usr 所需要的最小采样宽度Tc（或称为截获时间），对 快速变化的信号采样时，要求Tc 尽量短，以便可用很 窄的采样脉冲，这样才能更准确地反映某一时刻的Usr 值。
采样保持电路
采样保持电路
采样保持电路常用于输入信号变化较快或具有多路输入信号的数据采集系统中，也可用于其它一切要求对信号进行瞬时采样和存储的场合。
在A/D转换过程中，因为每次转换过程需要一定的时间，所以需要采样保持电路的配合，以便有一个稳定的采集量。
采样保持器的工作过程由外部控制信号来决定，工作过程分“采样”和“保持”两个周期。
“采样”就是要求输出信号能快速而准确地跟随信号的变化；而“保持” 则是在两次采样间隔时间内保持上一次采样结束时的状态。
采样保持电路工作原理图如上图所示，其主要由场效应管T，电容C、电阻R和运放组成。
工作原理：在采样过程中，控制信号L为高电平，场效应管相当于一个开关导通，输入电压迅速对电容C充电，此时充电电阻很小（近似为0），电容电压与输入电压ui相等，经过运放电压跟随器输出到输出端uo。
在保持过程中，L为低电平，场效应管关断，电容电荷没有放电回路（运放输入电阻为无穷大）。
因此输出电压uo就保持在场效应管关断时的输入电压值不变。
