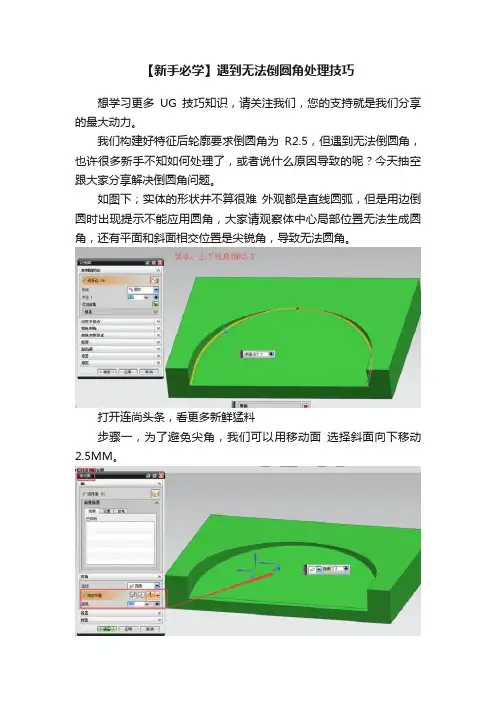

【新手必学】遇到无法倒圆角处理技巧
想学习更多UG技巧知识，请关注我们，您的支持就是我们分享的最大动力。
我们构建好特征后轮廓要求倒圆角为R2.5，但遇到无法倒圆角，也许很多新手不知如何处理了，或者说什么原因导致的呢？今天抽空跟大家分享解决倒圆角问题。
如图下；实体的形状并不算很难外观都是直线圆弧，但是用边倒圆时出现提示不能应用圆角，大家请观察体中心局部位置无法生成圆角，还有平面和斜面相交位置是尖锐角，导致无法圆角。
打开连尚头条，看更多新鲜猛料
步骤一，为了避免尖角，我们可以用移动面选择斜面向下移动2.5MM。
步骤二，斜面边境有距离后用边倒圆半径为2.5，稍微思维上变通一下就能将圆角化解。
步骤三，明示斜面有所移动对吧，倒完圆角后再向上移动2.5MM。
步骤四，最后平面的边境再通过边倒圆为R2.5。
往期视频资料，点击进入
模具行业精英聚集地
每天与您分享最新模具咨询、技术文章
职场管理、模具人才输送、UG技术资料、视频教程资料
青华14年历程，专注于UG技术服务，用心打造全国最大最专业的UG模具实战培训学院，常年开设UG产品设计、运动仿真、Pro/E 产品设计、UG模具设计、UG数控编程、五轴编程、PowerMILL编程、五金模具设计、汽车检具设计等王牌课程。
proe倒圆角技巧
proe倒圆角技巧ProE是一款常用的三维建模软件，具有丰富的设计和分析功能。
其中，倒圆角技巧是ProE中常用的功能之一，可以用来对模型的边缘进行倒角处理，使得模型更加美观和符合实际需求。
本文将介绍ProE中的倒圆角技巧，并给出一些实际应用案例。
一、倒圆角的基本概念和作用倒圆角是指将模型的边缘用圆弧替代，使得边缘更加光滑和圆润。
倒圆角的作用主要有以下几个方面：1. 提高产品的外观质量，使其更加美观和精致；2. 减少产品的尖锐边缘，避免在使用过程中对人员或设备造成伤害；3. 优化产品的结构，提高其使用寿命和稳定性。
二、ProE中的倒圆角技巧ProE提供了多种倒圆角的方法，下面将介绍其中的几种常用技巧。
1. 使用Round功能进行倒圆角Round功能是ProE中最基本的倒圆角功能，通过选择需要进行倒圆角处理的边缘，设置圆弧的半径和角度，即可完成倒圆角操作。
具体步骤如下：1）选择Round功能；2）选择需要进行倒圆角处理的边缘；3）设置圆弧的半径和角度；4）确认设置，并完成倒圆角操作。
2. 使用Blend功能进行倒圆角Blend功能是ProE中另一种常用的倒圆角技巧，通过选择需要进行倒圆角处理的边缘和相邻面，设置圆弧的半径和角度，即可完成倒圆角操作。
具体步骤如下：1）选择Blend功能；2）选择需要进行倒圆角处理的边缘和相邻面；3）设置圆弧的半径和角度；4）确认设置，并完成倒圆角操作。
3. 使用Chamfer功能进行倒圆角Chamfer功能是ProE中一种对边缘进行倒角处理的技巧，与Round和Blend不同，Chamfer并不是将边缘替换为圆弧，而是将边缘两侧切割成倾斜的平面。
具体步骤如下：1）选择Chamfer功能；2）选择需要进行倒角处理的边缘；3）设置倒角的距离和角度；4）确认设置，并完成倒角操作。
三、倒圆角的实际应用案例倒圆角技巧在实际的产品设计中有着广泛的应用。
下面将介绍几个常见的实际案例。
解析Rhino的倒角破面
【图1】绘制一个有小拐角的实体【图2】网格品质为“粗糙”时略显破面【图3】设置渲染网格的品质【图4】曲面已经没有破面的问题
【图5】物件边缘的最小半径为0.59 6】输入圆角半径0.5（小于边缘半径）倒角后】输入圆角半径1（大于边缘半径）倒角后效果破面
【图8】用双轨扫掠建立的凸面组合体【图9】直接边缘圆角失败并且破面
【图10】垂直向下微调两端的控制点使凸面降低【图11】两端凸面降低后即使正常圆角■
【图12】倒角的边缘附近组合有零碎的曲面【图13】倒圆角的跨度大于零碎曲面的宽度后
】倒角的跨度小于零碎曲面的宽度后即可正常圆角
从入门到专业》及延伸教程《Rhino行者-犀路攻关》。
Rhino几种倒圆角失败的情况及解决方法
Rhino几种倒圆角失败的情况及解决方法1．由于构造曲面的截面线不适当而造成的倒圆角失败在构造曲面时我们一般是通过先在一个视窗内绘制出一条平面曲线，然后通过Extrude拉伸而形成曲面。
在构造这条曲线时，有时并不是一条线一次绘制完成的，而是绘制多次，因而由若干条曲线来组成的。
如图1所示图形，它就是由三段曲线组成的。
此时，在利用该曲线构造曲面时又分为以下几种情况：1）直接将所有曲线同时选中进行拉伸形成曲面，这时形成的曲面是多段的，为了演示倒圆角，可在其上部加一盖子，然后用FilletSrf对它们进行倒圆角，这时会发现，周围的面不能同时都选中，只能选中其中一段，这时倒出的圆角只是其中一段曲面与顶面的倒圆角，如图2所示，如果再继续对周边其它面进行倒圆角，会发现倒角接头处无法光滑连接。
2）若是在拉伸前先将所有曲线通过Join命令连接到一起，然后再象上面那样进行倒圆角，也不能解决问题，最后的结果也同上。
3）若是在拉伸前，先将各段曲线进行Match，并在Continuity中勾选Tangency，同时也勾选Average Curves、Preserve other end、Join，然后再经过拉伸形成曲面，这时整个曲面已经成为一个曲面了，可是进行倒圆角后却发生如图3所示的倒角错误。
即便是在Match时，选中Curvature和Merge，最后也会发生同样的错误。
解决方法：第一种情况在建模时应该尽可能的避免，除非有特殊需要。
第二、三种情况主要是因为生成的曲线控制点数目对倒圆角有影响，此时有二个解决方法，一个是所有的面都填加起来，组成一个封闭的多段面，在Rhino中又称为实体，然后用实体倒圆角的命令FilletEdge选择棱进行倒圆角，如果要制作的对象本身就是封闭的，那这种方法更为方便；第二个方法，则是对Match后的曲线，应用Rebuild命令进行重建，为了使得重建后的曲线与原曲线相同，控制点数应尽量多设置一些，如本例设控制点数为20，阶数为3，重建后的曲线控制点数不但增加了，而且显得也均匀了。
设置倒圆角的方法

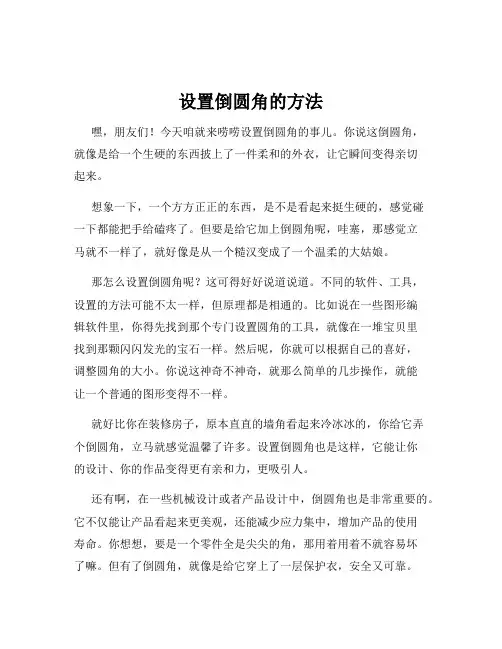

设置倒圆角的方法嘿，朋友们！今天咱就来唠唠设置倒圆角的事儿。
你说这倒圆角，就像是给一个生硬的东西披上了一件柔和的外衣，让它瞬间变得亲切起来。
想象一下，一个方方正正的东西，是不是看起来挺生硬的，感觉碰一下都能把手给磕疼了。
但要是给它加上倒圆角呢，哇塞，那感觉立马就不一样了，就好像是从一个糙汉变成了一个温柔的大姑娘。
那怎么设置倒圆角呢？这可得好好说道说道。
不同的软件、工具，设置的方法可能不太一样，但原理都是相通的。
比如说在一些图形编辑软件里，你得先找到那个专门设置圆角的工具，就像在一堆宝贝里找到那颗闪闪发光的宝石一样。
然后呢，你就可以根据自己的喜好，调整圆角的大小。
你说这神奇不神奇，就那么简单的几步操作，就能让一个普通的图形变得不一样。
就好比你在装修房子，原本直直的墙角看起来冷冰冰的，你给它弄个倒圆角，立马就感觉温馨了许多。
设置倒圆角也是这样，它能让你的设计、你的作品变得更有亲和力，更吸引人。
还有啊，在一些机械设计或者产品设计中，倒圆角也是非常重要的。
它不仅能让产品看起来更美观，还能减少应力集中，增加产品的使用寿命。
你想想，要是一个零件全是尖尖的角，那用着用着不就容易坏了嘛。
但有了倒圆角，就像是给它穿上了一层保护衣，安全又可靠。
再比如，你做一个模型，那些边边角角的，要是不处理一下，看着就很粗糙。
可一旦加上了倒圆角，哇，整个模型的档次都提升了。
这倒圆角就像是魔法一样，能让普通的东西变得不普通。
而且哦，设置倒圆角的时候可不能马虎。
圆角太大了，可能就失去了原本的形状特点；圆角太小了，又好像没起到什么作用。
这就跟做饭放盐一样，放多了太咸，放少了没味道，得恰到好处才行。
所以啊，朋友们，可别小看了这设置倒圆角。
它能让你的作品变得更完美，更吸引人。
无论是在设计、制造还是其他领域，倒圆角都有着不可忽视的作用。
学会了设置倒圆角的方法，就等于掌握了一门让东西变美的技巧，这多有意思呀！你还等什么呢，赶紧去试试吧！。
Rhino犀牛软件几种倒圆角失败的情况及解决方法
Rhino犀牛软件几种倒圆角失败的情况及解决方法来源：学犀牛中文网分享：白狐工业设计图1 1）直接将所有曲线同时选中进行拉伸形成曲面，这时形成的曲面是多段的，为了演示倒圆角，可在其上部加一盖子，然后用FilletSrf对它们进行倒圆角，这时会发现，周围的面不能同时都选中，只能选中其中一段，这时倒出的圆角只是其中一段曲面与顶面的倒圆角，如图2所示，如果再继续对周边其它面进行倒圆角，会发现倒角接头处无法光滑连接图2 2）若是在拉伸前先将所有曲线通过Join命令连接到一起，然后再象上面那样进行倒圆角，也不能解决问题，最后的结果也同上。
3）若是在拉伸前，先将各段曲线进行Match，并在Continuity中勾选Tangency，同时也勾选Average Curves、Preserve other end、Join，然后再经过拉伸形成曲面，这时整个曲面已经成为一个曲面了，可是进行倒圆角后却发生如图3所示的倒角错误。
即便是在Match时，选中Curvature和Merge，最后也会发生同样的错误。
解决方法：第一种情况在建模时应该尽可能的避免，除非有特殊需要。
第二、三种情况主要是因为生成的曲线控制点数目对倒圆角有影响，此时有二个解决方法，一个是所有的面都填加起来，组成一个封闭的多段面，在Rhino中又称为实体，然后用实体倒圆角的命令FilletEdge选择棱进行倒圆角，如果要制作的对象本身就是封闭的，那这种方法更为方便图3 第二个方法，则是对Match后的曲线，应用Rebuild命令进行重建，为了使得重建后的曲线与原曲线相同，控制点数应尽量多设置一些，如本例设控制点数为20，阶数为3，重建后的曲线控制点数不但增加了，而且显得也均匀了。
这时再进行倒圆角的操作，就可以得到满意的结果2．倒圆角时倒角面发生自相交而造成的失败图4 如图4所示对象，箭头所指处有三条棱交汇，目的是要对三条棱都倒圆角，现在先倒好了一条棱，然后要再倒另外两条棱，可在倒的时候却发生用原来的半径值无法进行倒圆角的情况，除非将倒圆角半径设置小到一定的程度。
UG建模中边倒圆失败的处理方法
UG建模中边倒圆失败的处理方法
张晶
【期刊名称】《金属加工：冷加工》
【年(卷),期】2013(000)009
【摘要】在UG建模中，有时会碰到一些曲面倒圆角失败的现象，通过学习和摸索，我们通过一些辅助方法来完成操作，这些小技窍，简单而又实用（以
NX6．O为例）。
1．通过曲面补正和曲面连结的方法来倒圆角如图1所示，工艺要求在内腔凹槽处的底边上倒R2mm的圆角（见图2）。
【总页数】3页(P68-70)
【作者】张晶
【作者单位】中航工业航宇救生装备有限公司,湖北襄阳441003
【正文语种】中文
【相关文献】
1.FANUC 系统中的倒圆与倒角指令运用
2.G10指令在轮廓倒圆(角)加工中的应用
3.塑件三维设计中的倒圆技巧
4.FANUC系统中G10指令在轮廓倒圆（角）中的应用
5.FANUC系统中G10指令在轮廓倒圆（角）中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
如何在proe野火版中曲面倒圆角？
如何在proe野火版中曲面倒圆角？
在 proe 野火版中，倒圆角命令只是能给实体倒圆角，那如果碰到曲面需要倒圆角，那该如何操作？下面就给大家分享三种方法：第一种：采用曲线修剪曲面的方法
步骤：在曲面上草绘一圆弧曲线，然后利用修剪命令对曲面进行修剪R，如图：
第二种：直接采用曲面切材料方法
以上两种方法都是最笨的方法，也局限与平整的曲面进行倒圆角，如果遇到弯曲的曲面该怎么操作呢？也就是我要讲的重点第三种方法。
第三种：顶点倒圆角的方法
1、命令位置：【插入】【高级】【顶点倒圆角】
2、选取【曲面】，再选取【需要倒圆角的曲面顶点】，输入R的
大小，如图;
3、勾选，确定即可，此时倒角R30就出来啦。
倒圆角失败与解决方案
0．前言Rhino是由美国Mcneel公司出品的一款可应用于工业造型等多种领域的三维造型软件，虽然它的名气没有3DSMAX等软件那么大，但是它建模快捷，上手容易，软件规模较小，而且输出的模型可以用于其它造型软件，它的使用方法与著名软件AUTOCAD 相似，它的界面采用四个视窗及菜单、工具条的方式，它的操作采取命令驱动方式进行，这些都使人感到它是吸取了多种软件好的地方，所以已经越来越受到广大设计人员的喜爱。
Rhino建模是基于NURBS曲线曲面的。
NURBS的中文名称是非均匀有理B样条曲线（Non-Uniform Rational B-Splines），它是计算机图形学中一种描述曲线和曲面的数学方式。
NURBS曲线和曲面相对于其它的图形表达数学模型有它优秀的地方，即它的局部控制性。
当我们对曲线或曲面上的某个控制点进行局部调节时，不会影响到其它的部分，因此目前不少的三维造型软件都支持或采用这种建模方式，如3DSMAX、MAYA等。
Rhino建模虽然有其方便快捷的优点，但是在使用过程中也会发生一些意想不到的失败，比如倒圆角就是其中一个令人头痛的问题。
本文旨在对建模中倒圆角常发生失败的情况作一个总结，并提出解决的方法，希望对设计人员能有所帮助。
1．由于构造曲面的截面线不适当而造成的倒圆角失败在构造曲面时我们一般是通过先在一个视窗内绘制出一条平面曲线，然后通过Extrude拉伸而形成曲面。
在构造这条曲线时，有时并不是一条线一次绘制完成的，而是绘制多次，因而由若干条曲线来组成的。
如图1所示图形，它就是由三段曲线组成的。
此时，在利用该曲线构造曲面时又分为以下几种情况：1）直接将所有曲线同时选中进行拉伸形成曲面，这时形成的曲面是多段的，为了演示倒圆角，可在其上部加一盖子，然后用FilletSrf对它们进行倒圆角，这时会发现，周围的面不能同时都选中，只能选中其中一段，这时倒出的圆角只是其中一段曲面与顶面的倒圆角，如图2所示，如果再继续对周边其它面进行倒圆角，会发现倒角接头处无法光滑连接。
几种倒圆角的方法
1．由于构造曲面的截面线不适当而造成的倒圆角失败在构造曲面时我们一般是通过先在一个视窗内绘制出一条平面曲线，然后通过Extrude拉伸而形成曲面。
在构造这条曲线时，有时并不是一条线一次绘制完成的，而是绘制多次，因而由若干条曲线来组成的。
如图1所示图形，它就是由三段曲线组成的。
此时，在利用该曲线构造曲面时又分为以下几种情况：[ 本帖最后由 yaya 于 2008-3-3 19:38 编辑 ]2.gif (9 KB, 下载次数: 90)2008-3-3 19:36:30 上传下载次数: 90本主题由 carrot 于 2012-2-15 12:51:40 添加图章精华分享到: QQ空间腾讯微博腾讯朋友分享0 收藏4 评分我爱牛牛温馨提示：大洋获取方法、附件下载成php 的解决方案！点击查看 回复 举报yaya yaya当前离线最后登录2012-3-4大洋140 块注册时间2008-2-23积分421精华2帖子127设计助理 2# 发表于 2008-3-3 19:38:25 |只看该作者 1）直接将所有曲线同时选中进行拉伸形成曲面， 这时形成的曲面是多段的，为了演示倒圆角，可在其上部加一盖子，然后用FilletSrf 对它们进行倒圆角，这时会发现，周围的面不能同时都选中，只能选中其中一段，这时倒出的圆角只是其中一段曲面与顶面的倒圆角，如图2所示，如果再继续对周边其它面进行倒圆角，会发现倒角接头处无法光滑连接。
3.gif (13 KB, 下载次数: 63) 2008-3-3 19:38:25 上传 下载次数: 63 我爱牛牛设计助理, 积分 421, 距离下一级还需79 积分串个门加好友打招呼发消息点评回复评分举报yayayaya 当前离线最后登录2012-3-4大洋140 块注册时间2008-2-23积分421精华2帖子127 3#发表于 2008-3-3 19:38:41 |只看该作者2）若是在拉伸前先将所有曲线通过Join命令连接到一起，然后再象上面那样进行倒圆角，也不能解决问题，最后的结果也同上。
creo倒圆角失败的原因
creo倒圆角失败的原因
Creo倒圆角失败的原因可能有很多种，以下是一些常见的原因： 1.模型几何结构不规则或不完整：当模型表面存在不规则或不完整的几何结构时，Creo可能无法正确倒圆角。
解决办法是优化模型几何结构，确保表面光滑并完整。
2.倒角半径过小或过大：如果倒角半径过小，Creo可能无法生成倒角。
如果倒角半径过大，可能会导致倒角后模型尺寸变化过大。
解决办法是调整倒角半径，使其适合模型设计。
3.缺少必要的几何信息：Creo在进行倒圆角操作时需要一些必要的几何信息，如倒角位置、角度等。
如果这些信息不完整或不正确，可能会导致倒角失败。
解决办法是检查并确认几何信息的准确性和完整性。
4.软件版本或设置问题：有些Creo版本或设置可能无法支持特定的倒圆角操作，或者需要进行一些特殊的设置。
解决办法是升级软件版本或者修改设置。
以上是一些可能导致Creo倒圆角失败的常见原因，需要根据具体情况进行综合分析和解决。
- 1 -。
犀牛建模技巧6之(Rhino倒角全析)
我们来看看犀牛建模到底有哪些技巧6（Rhino倒角全析）序言：作为2013年的第一篇帖子，首先祝大家新年快乐，财源广进。
也希望大家在年乐的时候不要忘记照顾一下犀牛先生哦。
多看、多练、多想永远是学好软件的必经之路，犀牛也不例外。
（红色字体要多去理解）这里我们重点讲解建模过程中遇到的各种倒角问题。
犀牛里面的倒角工具我们也很熟悉，体倒角工具、面倒角工具等。
其实我希望大家重点掌握的不是以上两种直接倒角工具。
我希望你们重点掌握如何利用犀牛工具绘制圆角，讲解时会涉及到曲率和辅助面等。
那么为什么要重点掌握这个，其实这是对模型的一个挑战，也是对模型质量的严格要求。
我们在绘制一些几何体造型的时候，体倒角和面倒角工具用的相对较多，前面我在讲解几何体造型的时候提到过这个问题。
讲解前我需要提出这么一个问题，如果出现多曲面无缝衔接，多曲面集点等情况，我们该如何处理倒角呢。
我们一起来探讨下这个问题。
因为这里是对Rhino倒角的全面讲解，我首先讲解一下体倒角和面倒角遇到的难题，很多人在建模过程中一遇到倒角就很头疼，所以干脆不倒角，这时模型就会出现很多尖锐的边缘，这会导致模型质量下降和渲染时环境反射渡面等各种问题。
所以态度一定要端正。
直接倒角工具需要注意三个方面的问题，一是整体倒角（又称相关倒角）、二是倒角大小及先后顺序、三是辅助面倒角。
这三个问题是我们在建模过程中最常见的。
1、整体倒角有助于我们衔接相关面，过渡相关角。
如图1多面集点体进行单个边缘倒角如图2我们发现其余多个边缘无法衔接第一个圆角如图3这就是我们常说的破角。
解决这个问题一定要熟练掌握整体倒角的建模技巧。
如图4整体倒角其实比较简单，也是最基本的倒角技巧，这里不做重点解析。
希望大家在建模过程中要有实体概念，要有整体倒角概念。
（为什么我再次强调实体化，它是整体倒角最能突出效果的载体）。
2、倒角大小及先后顺序（这里不以集体倒角为基础讲解，因为集体倒角不会出现太多的问题，软件会自动匹配。
倒圆角失败与解决方案
0．前言Rhino是由美国Mcneel公司出品的一款可应用于工业造型等多种领域的三维造型软件，虽然它的名气没有3DSMAX等软件那么大，但是它建模快捷，上手容易，软件规模较小，而且输出的模型可以用于其它造型软件，它的使用方法与著名软件AUTOCAD 相似，它的界面采用四个视窗及菜单、工具条的方式，它的操作采取命令驱动方式进行，这些都使人感到它是吸取了多种软件好的地方，所以已经越来越受到广大设计人员的喜爱。
Rhino建模是基于NURBS曲线曲面的。
NURBS的中文名称是非均匀有理B样条曲线（Non-Uniform Rational B-Splines），它是计算机图形学中一种描述曲线和曲面的数学方式。
NURBS曲线和曲面相对于其它的图形表达数学模型有它优秀的地方，即它的局部控制性。
当我们对曲线或曲面上的某个控制点进行局部调节时，不会影响到其它的部分，因此目前不少的三维造型软件都支持或采用这种建模方式，如3DSMAX、MAYA等。
Rhino建模虽然有其方便快捷的优点，但是在使用过程中也会发生一些意想不到的失败，比如倒圆角就是其中一个令人头痛的问题。
本文旨在对建模中倒圆角常发生失败的情况作一个总结，并提出解决的方法，希望对设计人员能有所帮助。
1．由于构造曲面的截面线不适当而造成的倒圆角失败在构造曲面时我们一般是通过先在一个视窗内绘制出一条平面曲线，然后通过Extrude拉伸而形成曲面。
在构造这条曲线时，有时并不是一条线一次绘制完成的，而是绘制多次，因而由若干条曲线来组成的。
如图1所示图形，它就是由三段曲线组成的。
此时，在利用该曲线构造曲面时又分为以下几种情况：1）直接将所有曲线同时选中进行拉伸形成曲面，这时形成的曲面是多段的，为了演示倒圆角，可在其上部加一盖子，然后用FilletSrf对它们进行倒圆角，这时会发现，周围的面不能同时都选中，只能选中其中一段，这时倒出的圆角只是其中一段曲面与顶面的倒圆角，如图2所示，如果再继续对周边其它面进行倒圆角，会发现倒角接头处无法光滑连接。
两条线无法切圆角的原因
两条线无法切圆角的原因
圆角是设计中常用的一种设计元素，但有时候在制作线条时，无法切出圆角，这是为什么呢？主要原因有两个：
1. 线条太细：如果线条太细，那么几乎无法切出一个圆角。
这是因为切出圆角需要一定的宽度才能展现出来，而过于细小的线条则无法满足这个要求。
2. 切角方式不当：有些切角方式只适用于直角或大角度，而无法切出圆角。
比如说，斜切方式只适用于直角或45度角，如果角度过小，就无法切出完美的圆角。
因此，在设计中切圆角时，需要注意线条的粗细和切角方式的选择，才能得到一个美观的设计。
- 1 -。
解析Rhino的倒角破面
【图1】绘制一个有小拐角的实体【图2】网格品质为“粗糙”时略显破面【图3】设置渲染网格的品质【图4】曲面已经没有破面的问题
【图5】物件边缘的最小半径为0.59 6】输入圆角半径0.5（小于边缘半径）倒角后】输入圆角半径1（大于边缘半径）倒角后效果破面
【图8】用双轨扫掠建立的凸面组合体【图9】直接边缘圆角失败并且破面
【图10】垂直向下微调两端的控制点使凸面降低【图11】两端凸面降低后即使正常圆角■
【图12】倒角的边缘附近组合有零碎的曲面【图13】倒圆角的跨度大于零碎曲面的宽度后
】倒角的跨度小于零碎曲面的宽度后即可正常圆角
从入门到专业》及延伸教程《Rhino行者-犀路攻关》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Rhino几种倒圆角失败的情况及解决方法
0．前言
Rhino是由美国Mcneel公司出品的一款可应用于工业造型等多种领域的三维造型软件，虽然它的名气没有3DSMAX等软件那么大，但是它建模快捷，上手容易，软件规模较小，而且输出的模型可以用于其它造型软件，它的使用方法与著名软件AUTOCAD相似，它的界面采用四个视窗及菜单、工具条的方式，它的操作采取命令驱动方式进行，这些都使人感到它是吸取了多种软件好的地方，所以已经越来越受到广大设计人员的喜爱。
Rhino建模是基于NURBS曲线曲面的。
NURBS的中文名称是非均匀有理B样条曲线（N on-Uniform Rational B-Splines），它是计算机图形学中一种描述曲线和曲面的数学方式。
NURBS曲线和曲面相对于其它的图形表达数学模型有它优秀的地方，即它的局部控制性。
当我们对曲线或曲面上的某个控制点进行局部调节时，不会影响到其它的部分，因此目前不少的三维造型软件都支持或采用这种建模方式，如3DSMAX、MAYA等。
Rhino建模虽然有其方便快捷的优点，但是在使用过程中也会发生一些意想不到的失败，比如倒圆角就是其中一个令人头痛的问题。
本文旨在对建模中倒圆角常发生失败的情况作一个总结，并提出解决的方法，希望对设计人员能有所帮助。
1．由于构造曲面的截面线不适当而造成的倒圆角失败
在构造曲面时我们一般是通过先在一个视窗内绘制出一条平面曲线，然后通过Extrude拉伸而形成曲面。
在构造这条曲线时，有时并不是一条线一次绘制完成的，而是绘制多次，因而由若干条曲线来组成的。
如图1所示图形，它就是由三段曲线组成的。
此时，在利用该曲线构造曲面时又分为以下几种情况：
1）直接将所有曲线同时选中进行拉伸形成曲面，
这时形成的曲面是多段的，为了演示倒圆角，可在其上部加一盖子，然后用FilletSrf对它们进行倒圆角，这时会发现，周围的面不能同时都选中，只能选中其中一段，这时倒出的圆角
只是其中一段曲面与顶面的倒圆角，如图2所示，如果再继续对周边其它面进行倒圆角，会发现倒角接头处无法光滑连接。
2）若是在拉伸前先将所有曲线通过Join命令连接到一起，然后再象上面那样进行倒圆角，也不能解决问题，最后的结果也同上。
3）若是在拉伸前，先将各段曲线进行Match，并在Continuity中勾选Tangency，同时也勾选Average Curves、Preserve other end、Join，然后再经过拉伸形成曲面，这时整个曲面已经成为一个曲面了，可是进行倒圆角后却发生如图3所示的倒角错误。
即便是在Match时，选中Curvature和Merge，最后也会发生同样的错误。
解决方法：第一种情况在建模时应该尽可能的避免，除非有特殊需要。
第二、三种情况主要是因为生成的曲线控制点数目对倒圆角有影响，此时有二个解决方法，一个是所有的面都填加起来，组成一个封闭的多段面，在Rhino中又称为实体，然后用实体倒圆角的命令FilletEdge选择棱进行倒圆角，如果要制作的对象本身就是封闭的，那这种方法更为方便
；第二个方法，则是对Match后的曲线，应用Rebuild命令进行重建，为了使得重建后的曲线与原曲线相同，控制点数应尽量多设置一些，如本例设控制点数为20，阶数为3，重建后的曲线控制点数不但增加了，而且显得也均匀了。
这时再进行倒圆角的操作，就可以得
到满意的结果。
2．倒圆角时倒角面发生自相交而造成的失败
如图4所示对象，箭头所指处有三条棱交汇，目的是要对三条棱都倒圆角，现在先倒好了一条棱，然后要再倒另外两条棱，可在倒的时候却发生用原来的半径值无法进行倒圆角的情况，除非将倒圆角半径设置小到一定的程度。
这种现象发生的原因是因为在倒圆角时，系统实际上是在两个面之间以倒圆角半径绘制一个与两个面都相切的圆柱面，如图5所示，然后再将多余的部分剪切掉。
这个圆柱面在转折处不能发生自交，否则就会失败。
因此倒圆角能否成功与倒圆角的半径和两面相交的棱的曲率有关。
前述例子由于先进行了一次倒角，二次倒角时在箭头所指处以前面的倒角半径来倒角时圆柱面会发生自交，所以倒圆角失败。
解决的方法是：如果一定要使三条棱倒圆角的半径都相同，应该在倒圆角之前使其所有的面完全封闭或最初在制作该模型时就将其当作立体来做，然后使用立体中的倒圆角命令Fillet Edge，将三条棱同时选中，进行倒角，效果如图6所示。
3．倒角面的高度发生了变化而造成不能以同一半径倒圆角
如图7所示有这样一个模型，要在圆柱与立板间倒一个半径为8的圆角。
如果直接用Fillet Edge倒圆角，则将会失败，如图8所示。
解决的方法：
1，将立体炸开为单个面，Copy圆柱面与立板面相交的交线；
2，用Point命令在该线的最下端加一个点对象，然后用该点将该曲线分离为两部分，如图9所示；
3，分别以两段弧线应用Pipe命令，两端的半径分别为8和0，然后将两个立体炸开，删除封闭它们的圆面，如图10所示；
4，利用这两个曲面作为剪切边将圆柱面与立面被曲面包围的部分都剪切掉，剪切时为了操作方便，可以先通过Intersect命令求出它们的交线，然后再利用交线作为剪切边来进行修剪，求出交线后要注意看其是否符合要求，若不符合可将控制点打开进行编辑；
5，利用BlendSrf命令在两个缺口间制作出倒圆角面，最后的效果如图11所示。
4．并交差运算后带来的曲面分块造成倒圆角失败
如图12所示立体，是由两个立方体并运算而成的。
在对三条汇聚的棱倒圆角时，发生如图13所示的撕裂现象。
解决方法：
该现象出现的原因是立板的侧面与水平板的侧面实际上是两个面，在用FilletEdge倒圆角时，两个面分别要与其它面进行倒圆角，所以在此处撕扯开了。
在这种情况下只能通过修补的办法来创建完美的圆角面，修补的步骤如下：
1，首先将立体炸开，绘制如图14 所示的一个圆；
2，然后以此圆作为剪切边将这个角上的面剪切掉；
3，利用Patch命令，选择缺口处的四条边，调整Stiffness为0.1，这时就可以得到满意的结果了。
如图15所示。
实际上在制作这个立体时，还可考虑采取另外一种作法：先绘制出一个L形的平面图形，
然后将此图形进行拉伸形成这个立体，这时再对其进行倒圆角就不会发生错误了。
综上所述，本文虽然是通过一些简单的模型来介绍倒圆角失败的情况及解决方法的，但对于复杂的模型，在建模时出现倒角失败主要也是这几种情况，也可以采取同样的方法加以解决。
参考文献：
1, John Wilson，Digging Deeper Into Rhino Surfaces，
2,Eiad Said Dahnim ,Fillet a box corner，
3,ACE工作室，犀牛Rhino3D魔典，北京希望电子出版社。
