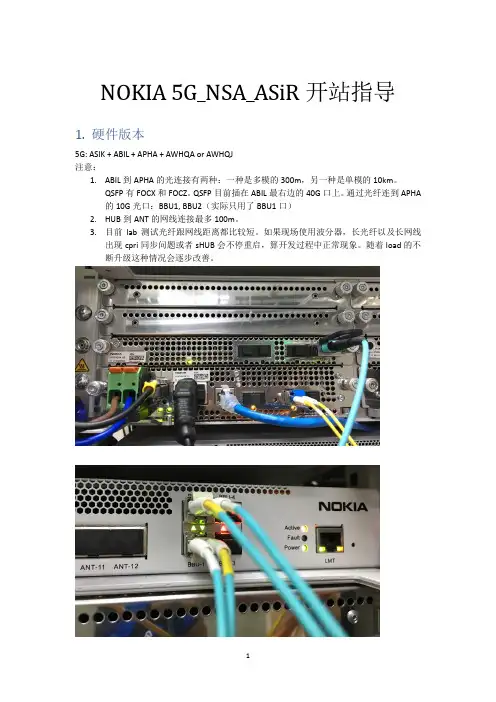

NOKIA 5G NSA ASiR开站指导
NOKIA 5G_NSA_ASiR开站指导1. 硬件版本5G: ASIK + ABIL + APHA + AWHQA or AWHQJ注意：1.ABIL到APHA的光连接有两种：一种是多模的300m，另一种是单模的10km。
QSFP有FOCX和FOCZ。
QSFP目前插在ABIL最右边的40G口上。
通过光纤连到APHA 的10G光口：BBU1, BBU2（实际只用了BBU1口）2.HUB到ANT的网线连接最多100m。
3.目前lab测试光纤跟网线距离都比较短。
如果现场使用波分器，长光纤以及长网线出现cpri同步问题或者sHUB会不停重启，算开发过程中正常现象。
随着load的不断升级这种情况会逐步改善。
测试过的有ASIA + ABIA + sHUb + AHGEAASIA + ABIA + lpRRH （AHHA或者AHGB）ASIA + ABIA + FHEEFSMF+1*FBBA+4*FHEB （软件版本与Airscale站型不同）2. 下载软件版本到测试PC2.1 4G软件版本Airscale：FL00_FSM4_9999_190223_025063https:///LTE:WMP:FDD/WMP%20FSM4/builds/FL00_FSM4_9999_190223_ 0250632.2 5G 软件版本譬如5G19_5.3835.122https:///5G:WMP/5G_Central/builds/5G19_5.3835.1222.3 sHUB （APHA）软件版本https:///5G:WMP/5G_Central/builds/5G19_5.3835.122Sub Builds -> ASIHUB_5G_19.03.R01 -> DownloadASIHUB:https:///isource/svnroot/BTS_D_ASIHUB/tags/ASIHUB_5G_19.03.R01/进入目录/tags/ASIHUB_5G_19.03.R01/C_Element/SE_ASI/SS_ASIHUB/Target下载fzhub-bundle_190307172431.tgz或者直接从下面链接https://asirfsw-jenkins.dynamic.nsn-/view/ASIR%20HUB%20RELEASE/job/ASIR_RFSW_build_release/169/新pRRH（AWHQA or AWHQJ）需要修改端口速率：登陆sHUB输入echo 10 > /configuration/antportrate使用cat /configuration/antportrate和quadphy -p0 -m different查看是否修改成功。
诺基亚基站原理及开站流程
WCxx合路器单元的安装
WCxx单元的安装
DVxx对偶变量增益双工滤波器单元
DVxx单元的安装
HETA加热器单元的安装
旁路连接方法
合路连接方法
线缆标签标识
馈线 A扇区 主接收 4110 分集接收4111 B扇区 主接收 4210 分集接收4211 C扇区 主接收 4310 分集接收4311
UltraSite GSM 基 站 类 型
小型室内基站
室外基站
室内基站
§ 6 GSM/EDGE TRXs
§ 12 GSM/EDGE
§ 12 GSM/EDGE TRXs
§ 1100 x 600 x 570 mm
或 6 GSM/EDGE 和 3 WCDMA 或 6 GSM/EDGE 和 3 WCDMA
有两个PWSx 单元:
PWSA (交流供电单元)
PWSB (直流供电单元)
除了该主要功能外,PWSx 还能够
监控输入电压;如果输入电压超出范围,向Base Operations and Interfaces
(BOIx, 基本操作与接口)单元发出输入告警.
监控输出电压和电流;如果任何输出电压低于限定值,向BOIx 单元发出输
BB2x 单元
BOIx(基本操作与接口单元 )
基本操作与接口单元(BOIx)负责管理Nokia UltraSite EDGE BTS 中其它所有用 单元的控制功能.
这些功能包括: BTS初始化和自检测 配置 Operations and Maintenance (O&M, 操作与维护) 功能 software (SW, 软件 )下载 主时钟功能 定时功能 外部和内部告警的收集和管理 通过传输单元(VXxx) 向Base Station Controller (BSC,基站控制器).
Nokia基站开通与各板件的详细介绍
MADE BY ZOUBIAOMING
2005-3-2
TRX指示灯 指示灯
指示灯 绿灯 红灯 黄灯 含义 TRX正常 正常 TRX坏了 坏了 TRX有告警 有告警
MADE BY ZOUBIAOMING
2005-3-2
RTC指示灯 指示灯
指示灯 绿灯 绿灯闪烁 黄灯 黄灯闪烁 绿灯与黄灯交替 红灯 含义 RTC工作正常 工作正常 正在下载软件 正在等待系统配置 正在进行系统配置 系统正在进行测试 RTC在重起，一般情 在重起， 在重起 况下RTC中有故障 况下 中有故障
MADE BY ZOUBIAOMING
2005-3-2
RMUA 的功能介绍
功能： 功能： 将主收和分集收天线接收到的信号 放大后分成六路，送往相应TRX。 放大后分成六路，送往相应 。
MADE BY ZOUBIAOMING
2005-3-2
PSUA 的功能介绍
PSUA主要功能： 主要功能： 主要功能 转换成5V 适用于BTS 将-48/-60DCV转换成 。适用于 转换成 GSM900/1800/1900监控 监控PSU单元输入 出 单元输入/出 监控 单元输入 电压，一旦输入/出电压超出门限 出电压超出门限， 电压，一旦输入 出电压超出门限，则向 BCF发送告警，同时关闭电源。 发送告警， 发送告警 同时关闭电源。
主要功能： 主要功能： – 全双工宽带合路器。 全双工宽带合路器。 – 将TX及RX信号合成一路信号使用一根天线。 信号合成一路信号使用一根天线。 及 信号合成一路信号使用一根天线 – 对收信进行过滤及放大。 对收信进行过滤及放大。
MADE BY ZOUBIAOMING
2005-3-2
WCG功能介绍 功能介绍
5G NSA ASiR开通及排障手册2020
5G NSA ASiR开通及排障手册2020目录1.5G NSA ASiR硬件及组网简介 (3)1.15G AirScale BBU硬件介绍及组网 (3)1.2sHUB硬件介绍及组网 (5)1.3 5G pRRH硬件介绍及组网 (6)2.BBU sHUB pRRH软件安装 (6)2.1 AirScale BBU软件安装流程 (6)2.2 sHUB软件安装流程 (9)2.3 pRRH软件安装流程 (10)3.配置BBU & sHUB (10)3.1 4G eNB侧配置 (10)3.2 5G GNB 侧配置 (10)4.常规问题排查 (19)4.1 QSFP的状态检查 (19)4.2 检查BBU状态 (19)4.3 检查HUB与ANT之间的电流 (20)4.4 检查HUB与ANT之间CPRI状态 (20)5. Log获取方法 (21)5.1 sHUB log (21)5.2 BBU DDR4 Logs (21)5.4 BIP Log (21)5.4 TTI log (22)1.5G NSA ASiR硬件及组网简介ASiR 5G Classical组网需要的设备有：AirScale BBU、sHUB、5G pRRH以及LTE site 和4G EPC等设备，拓扑如图1.1。
图1.1 5G NSA Classical 拓扑注：本手册是基于5GC001091-K A5G-1S-1CC-TD-2DL-2UL-5GC001091-5 Feature编写的，其中4G 平台的搭建方式将不包含在此文档中（如需要，请参考其他LTE相关文档）。
其他AirScale BBU与sHUB的组网连线方式可参见如下PPT：Configs.pptx1.15G AirScale BBU硬件介绍及组网5G AirScale BBU由两部分组成，分别为ASIK与ABIL。
其中ASIK与ABIL又分为M01与A101/102两大型号，M*和A*不能同框。
NOKIA基站设备安装工程运作手册(doc 33页)
NOKIA基站设备安装工程运作手册(doc 33页)NOKIA基站设备安装工程运作指南1 概述2 运作流程2.1 工程运作整体流程项目启动会议（PM ，FM ，Eng ）LM 接到PM 项目需求预测LM 项目筹备工作启动资源调配（工程师，工具等）（FM/TL ）整理会议纪要并发送给与会人员，PM ，LM项目正式运作FM/TL 组织打印，派发SiteFolder ，SiteLog项目预结束，验收文档整理，装订质量监控与客户召开项目总结会议项目初验及移交管理进度控制风险控制项目结束，终验第三方质量检查PM/FM 反馈（评估）项目需求得到确认更新项目需求 否是2.2 现场技术实施流程确认基站是否具备安装条件？到达工地现场完成全部Site LOG/Folder 填写（最后完成Int 的工程师补充LOG 、Folder剩余内容）驻波比测试货物清点Commissioning拨打测试督导硬件的安装具备Integration条件？是填写已经完成的Site LOG 、Folder（记录下问题）否Site LOG 放存放在机柜内Integration 提交Site Folder 给TL/FMBTS 硬件安装现场检查是否符合安装标准？是工作继续？与客户协调，并说服客户尽快整改协调结束，反馈协调结果给TL/FM和TL/FM 取得联系确认是否开工是否 否功率测试TL 安排合适人选推动客户基础建设工作是否2.3问题处理流程2.3.1客户相关问题处理流程2.3.1.1 客户相关各类问题处理原则1、不影响施工质量或进度但涉及与客户相关的问题，务必第一时间通知客户，并必须由现场工程师与客户协商就地解决问题，并记录在案并继续跟踪，直到问题的解决。
（如空调没有安装等。
）2、在问题影响到施工质量或进度时（比如涉及到达现场后才发现较多基站准备情况与客户提供的信息不符，如电源，传输没到位,没有接地排等不符合施工条件，造成该站施工受阻等）。
5G初始接入信令流程介绍（SA与NSA）
5G初始接⼊信令流程介绍（SA与NSA）⼀、⼩区搜索⼩区搜索是UE实现与gNodeB下⾏时频同步并获取服务⼩区ID的过程，⼩区搜索分以下⼏个步骤：第⼀步：UE解调主同步信号（PSS，和LTE⼀样是3个），实现符号同步，并获取⼩区组内ID；第⼆步：UE解调次同步信号(SSS, 5G的SSS有336个 )，获取⼩区组ID，结合⼩区组内ID，最终获得⼩区的PCI(5G的PCI有1008个）第三步：解调PBCH的MIB消息，获取波束ID，以及半帧指⽰信息，完成下⾏帧同步NSA组⽹下，RMSI中的内容通过RRC信令（由LTE发送）在UE开始接⼊NR前发送给UE直接读取SSB的中⼼频点⼆、上⾏同步触发RA的事件有如下⼏类：Case 1：初始RRC连接建⽴（竞争）Case 2：RRC连接重建（竞争）Case 3：切换（竞争or⾮竞争）Case 4：失步状态下⾏数据到达（竞争or⾮竞争）Case 5：失步状态上⾏数据到达（竞争）Case 6：NSA接⼊。
UE在LTE⼩区接⼊后，添加NR⼩区时，在NR发起RA（⾮竞争）Case 7：基于RA请求SI （系统消息）。
UE需要请求特定SI时会发起RA（⾮竞争）Case 8：UE从RRC_INACTIVE到RRC_CONNECTED状态（竞争or⾮竞争）Case 9：波束恢复。
当UE PHY层检测到波束失步时，会通知UE MAC发起RA（⾮竞争）NR中的随机接⼊流程与LTE的基本相同，UE侦听系统消息获取本⼩区PRACH信道配置并向gNB发送Preamble，gNB下发RAR，冲突的UE都可能会受到，并在ULGrant指⽰的时机向gNB 发送Msg3，并携带UE标⽰。
gNB下发MSG4，包含竞争解决MCE，指⽰竞争成功的UE标⽰三、SA初始接⼊信令流程SA初始接⼊信令流程包括RRC连接流程、上下⽂建⽴流程、PDU会话流程。
RRC连接流程包括UE和gNodeB之间的RRC连接建⽴、重配、释放、重建过程，以及上⾏失步管理、UE不活动性管理。
5GNSAASiR开通及排障手册2020
5GNSAASiR开通及排障手册20205G NSA ASiR开通及排障手册2020目录1.5G NSA ASiR硬件及组网简介 (3)1.15G AirScale BBU硬件介绍及组网 (3)1.2sHUB硬件介绍及组网 (5)1.3 5G pRRH硬件介绍及组网 (6)2.BBU sHUB pRRH软件安装 (6)2.1 AirScale BBU软件安装流程 (6)2.2 sHUB软件安装流程 (9)2.3 pRRH软件安装流程 (10)3.配置BBU & sHUB (10)3.1 4G eNB侧配置 (10)3.2 5G GNB 侧配置 (10)4.常规问题排查 (19)4.1 QSFP的状态检查 (19)4.2 检查BBU状态 (19)4.3 检查HUB与ANT之间的电流 (20)4.4 检查HUB与ANT之间CPRI状态 (20)5. Log获取方法 (21)5.1 sHUB log (21)5.2 BBU DDR4 Logs (21)5.4 BIP Log (21)5.4 TTI log (22)1.5G NSA ASiR硬件及组网简介ASiR 5G Classical组网需要的设备有：AirScale BBU、sHUB、5G pRRH以及LTE site 和4G EPC等设备，拓扑如图1.1。
图1.1 5G NSA Classical 拓扑注：本手册是基于5GC001091-K A5G-1S-1CC-TD-2DL-2UL-5GC001091-5 Feature编写的，其中4G 平台的搭建方式将不包含在此文档中（如需要，请参考其他LTE相关文档）。
其他AirScale BBU与sHUB的组网连线方式可参见如下PPT：Configs.pptx1.15G AirScale BBU硬件介绍及组网5G AirScale BBU由两部分组成，分别为ASIK与ABIL。
其中ASIK与ABIL又分为M01与A101/102两大型号，M*和A*不能同框。
NOKIA 4G 5G项目工程师必备指南
诺基亚NOKIA LTE/VOLTE/5G后台操作指南（NOKIA 4G/5G项目工程师必备指南）目录1.SITE manager 操作 (3)1.1、主界面 (4)1.2、无线参数修改页面Comissioning (5)1.3、参数修改后，执行参数界面 (7)1.4、诺基亚参数表关系 (7)1.5、后台常用操作 (8)重启基站 (8)BBU与RRU之间光模块信息查询 (9)后台电调天线下倾角调整 (11)查看基站时钟信息 (12)锁闭小区状态 (13)查看小区IP (13)修改基站name (15)修改mimo修改小区功率 (15)修改小区带宽与频点 (18)修改小区PCI (21)修改DL RS boost (22)修改TDD帧配置 (22)修改业务信道加载 (24)修改控制信道加载 (25)MCS自适应参数 (25)异频重选配置 (26)异频切换配置 (26)重选参数配置 (31)添加同频异频切换邻区 (33)异系统互操作参数 (40)CSFB到GSM的参数配置 (46)1.6、实时统计查看 (48)整个基站的用户数max (48)小区级用户数量查看 (49)RRC连接数查看 (50)关闭统计 (50)2.诺基亚LTE参数导出操作 (53)3.小区KPI指标提取SQL的使用 (54)3.1PLSQL软件 (54)3.2指标提取 (54)3.3执行sql脚本获取指标 (54)3.4执行sql脚本提取小区状态 (56)4.故障监控管理与告警监控NETACT的使用 (57)4.1NETACT登陆 (57)4.2网管系统NetAct的主要功能 (57)4.3Monitor的使用 (65)4.4对象管理 (65)4.5告警管理 (67)4.6设置告警查询条件 (69)4.7告警显示条数设置 (72)4.8告警的清除 (72)4.9打开SiteManager (77)5.参数修改脚本的制作与执行 (79)5.1CM EDITOR使用 (79)5.2CM Operation Manager的使用 (83)5.2.1、进去netact，打开CM Operation Manager (83)5.2.2、新建PLAN (84)5.2.3、导入XML (85)5.2.4、执行脚本Provision (87)6.BTS Site Browers使用 (89)7.CDS 路测试软件使用 (91)1. SITE MANAGER 操作BTS SiteManager 安装在控制PC 上，是NSN 对指定单一基站的可视化管理工具。
5g nsa信令流程
5g nsa信令流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!5G NSA 信令流程一、准备工作阶段。
在进行 5G NSA 网络部署之前，需要开展全面的准备工作。
爱立信基站调测新手册
爱立信无线基站调测手册为完善爱立信无线基站的调测工作，使调测工作走向正规化、标准化、制度化。
依照GMCC无线技术文件Version2.1内容，结合爱立信无线基站验收规范V2.5的要求，制订此调测手册。
调测队员务必严格按照如下内容、按序进行基站调测工作一、开站前准备。
1、准备好开站所用的一切工具，如电脑、放线做头等工具。
2、准备该站的钥匙，图纸，资产，传输线，传输头等，如果是开站还应准备该站的电路资料。
3、询问该站施工人员，了解该站的一些施工情况，如是否为敏感站点，门禁是否能上电正常工作，是否缺连线或设备，如果某设备故障，则我们可带上一些备件，一次调测到位，尽量避免重复跑站，加大工作量。
二、调测开站。
1、进站后先检查机房各个部件是否正常。
如是否有被人为损坏的部件，机房环境是否卫生，如有异常，则如实上报主管和如非我司施工造成，则上报监理。
2、核对图纸。
检查无线设备安装的位置、机架数、载波配置是否符合本基站设计图纸的设计要求，如有不同如实上报，。
3、调测电源。
调测电源是我们要按部就班，不能随意上电，否则容易造成意外事故。
1）、首先检查市电，要求提供稳定的三相交流电输入，其单相的输入电压允许波动范围是187V～242V。
2）、检查交流输入正常后，打上熔丝上电。
打熔丝前，先检查电池线正负极是否接反，电池连接条是否松动，接着较准电压，让DC电源汇流牌处输出电压与电池端电压一致，避免打熔丝时造成打火花。
3）、打上熔丝后，给模块上电，打开关时，要注意先打上一个模块，让其正常工作后，再接着打上下一个，不可盲目一下子打几个模块。
4）、调测电源参数，根据《中国移动广东公司基站验收规范version2.5》里的要求，按照不同的电池设置正确的参数。
a、直流输出. 要求电源系统提供恒定的直流输出电压，根据具体使用的电池型号，应严格采用其供应商所要求的电压值。
b、系统均流.电源系统内各个整流器提供的输出电流应该相等，其均流误差≤±5%。
诺基亚贝尔5G基站开通流程及注意事项
NOKIA 5G18A_B4R4软件基站开通流程及注意事项Contents1.前言 (3)2.软件 (3)2.1软件列表 (3)3.硬件介绍 (4)3.1CU硬件介绍 (4)3.2DU硬件介绍 (5)3.3AAU硬件介绍 (6)3.4gNB配置方案 (7)3.4.1 1 CU-3DU-3Cell (7)3.4.21CU-1DU-1Cell (7)3.4.31CU-1DU-3Cell (8)4. 开通流程 (9)5. gNB(RCP)开通步骤 (10)5.1 创建gNB (10)5.2 导入SCF文件 (10)5.3 告警和状态检查 (11)6. 注意事项 (13)7.附录-SCF文件说明 (13)参考文档：Ref (1)：5G18A软件开局指导 v2.2.11. 前言本手册基于5G18A 4.1144.36-R4-B4-NSA版本，如版本不同请注意区别。
本文仅关注gNB的开通流程，CU的安装调测配置请参考《5G18A软件开局指导 v2.2.1》。
组网的功能配置图如下，目前现网实施的option 3a/x NSA组网。
注意由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
2. 软件2.1 软件列表本表为5G18A B4R4开站所需网元的软件版本。
3. 硬件介绍3.1 CU硬件介绍•使用Airframe刀片服务器组成•机柜尺寸（19寸42U）：1991*600*1070毫米•机柜重量：325公斤•满配功耗：4325W•电源输入：交直流可选•单CU配置DU数：最多10个（现阶段软件版本）•Control node: •Compute node: •TOR switch:3.2 DU硬件介绍•AirScale室内型DU设备包含一下设备：• 1 AirScale机框AMIA•支持2G/3G/4G/5G•支持8插槽•1…6 AirScale基带板ABIL•基带容量单元•支持8x 100MHz MIMO•2x QSFP+: 8x9.8 Gbps CPRI前传能力•1…2 AirScale主控板ASIK•主控单元•2x SFP10: 回传接口•48 V直流输入•建设方式：19寸机柜，抱杆挂墙，室外机柜等•尺寸（19” 3U ）：447*400*128毫米•重量：最小10.1公斤，最大23.5公斤•IP20防护•工作温度：-5 °C到55 °C3.3 AAU硬件介绍•集成天线的5G射频模块•192天线阵子•数字波束赋形•工作频段：3.3 GHz ... 3.6 GHz•工作带宽：100 MHz•最大载波带宽： 100 MHz•下行最大调制方式：256 QAM•上下行最大调制方式：64 QAM•最大通道数：64•MIMO流数：16•最大输出功率：35 dBm per TX （总共200 W）•最大EIRP ：77 dBm•IP65防护•工作温度：-40到55 °C•重量：47公斤•尺寸：850*460*144毫米•功耗：1400W•供电方式：48V直流•散热方式：散热片3.4 gNB配置方案3.4.1 1 CU-3DU-3Cell目前现场的主要配置：3.4.2 1CU-1DU-1Cell现场测试的配置：3.4.3 1CU-1DU-3Cell现场最终希望实现的配置，目前。
2019年NOKIA基站故障处理参考手册
退服告警：7767BCCH MISSIONG该告警应标识基站小区退服，应及时予以处理，其中可能的原因为：1> 7704PCM FAILURE表明传输中断，应检查传输，由于目前环境监控未实际应用，所以传输断不能确认是否是为基站侧断电，需相关人核查确认恢复传输。
相关告警：2915(ZAHO:ET,<ET号>;)2>7603BTS FAULTY检查小区载频情况或者馈线，测量驻波比。
看是否关联小区载频硬件7606告警。
3>7606TRX FAULTY载频硬件或者连线故障，需维护人员现场处理，必要时更换故障单元。
如果该小区为单载频情况，对应小区会有7603告警。
以上几种情况均会导致小区或者基站退服，而激活该小区的7767告警，应下单联系处理。
如果有其它导致小区退服的7767告警出现，请查清相关告警具体参与告警文档。
环境告警：7401-7430基站的外部环境告警，具体参考告警文本内容。
（目前只配置了告警，但本端没有设备连接）关注告警：760１BCF OPERA TION DEGRADEDBCF运行性能下降760４BTS OPERA TION DEGRADEDBTS运行性能下降760７BTS OPERA TION DEGRADEDTRX运行性能下降以上三个告警如果未影响到现网指标，并且无其它异常关联告警可不处理，由网优监测具体指标。
如果是因为载频掉死或小区掉死的情况，需联系处理。
详见手册。
760８TRX NOTIFICATION载频中出现次要告警，常见处理方法：1、BB2 has lost connection to temperature sensor(更换故障的BB2单元)2、TSxx has lost connection to temperature sensor（更换故障的TSxx单元）773８BTS WITH NO TRANSACTIONS在监控时段内，BTS没有成功终止的呼叫和SDCCH事物。
5G NSA站点开通配置指导手册R3.1
5G NSA站点开通配置指导手册R3.1目录1概述 (1)1.1 NSA组网简介 (1)1.2 单板槽位及IP地址说明 (1)1.2.1 单板槽位固化配置 (1)1.2.2 单板IP地址说明 (3)2开通前准备 (3)2.1 调试准备 (3)2.2 电脑设置 (4)2.3 工程改造准备 (5)2.4 版本要求 (5)3NSA站点开通配置 (6)3.1 4G开通数据配置 (6)3.2 NSA分框4G数据配置 (7)3.2.1 SCTP及X2接口配置 (7)3.2.2 EN-DC功能开关配置 (8)3.2.3 移动性预留开关 (9)3.2.4 双链接承载类型配置 (10)3.2.5 双链接请求band集合 (11)3.2.6 NR测量频点配置 (12)3.2.7 NR邻接小区配置 (13)3.2.8 NR邻接关系配置 (15)3.2.9 B1测量门限配置 (15)3.2.10 PDCP SN长度配置 (16)3.2.11 4G加密与完保配置 (18)3.2.12 下行流控模式配置 (19)3.2.13 多PLMN MOCN配置 (19)3.3 NSA分框5G配置核查 (19)3.3.1 频段指示配置 (19)3.3.2 中心载频配置 (21)3.3.3 PDCP SN长度配置 (21)3.3.4 PMI测量资源配置 (22)3.3.5 PDCCHconfig参数 (23)3.3.6 终端类型配置 (24)3.3.7 5G加密与完保配置 (24)3.3.8 5G帧频调整配置 (25)45G一键式参数联动配置 (27)4.1 参数联动功能介绍 (27)4.2 参数联动修改配置 (28)4.2.1 参数联动前置检查 (28)4.2.2 参数联动配置方法 (30)4.2.3 参数联动后配置修改 (33)55G站点开通调试 (34)5.1 注意事项 (34)5.2 5G站点开通方式与流程介绍 (37)5.3 5G站点开通方式适用场景对比 (39)5.3.1 WebLMT基站开站 (40)5.3.2 WebLMT临时IP开站 (61)5.3.3 PNP方式开站 (66)5.3.4 镜像烧录开站 (72)5.4 NSA接入调试 (79)5.4.1 4/5G正常接入信令流程 (79)5.4.2 B1测量不下发问题排查 (83)5.4.3 测量报告不上报问题排查 (86)6附录 (87)6.1 WebLMT容器查询方法 (87)6.2 VSW更换5G小版本 (88)6.2.1 删除冗余文件 (89)6.2.2 上传CPU\FPGA版本 (90)6.3 VSW前台刷初始版本方法 (91)6.3.1 解压开站版本包 (91)6.3.2 修改flag.json脚本 (92)6.3.3 安装容器和版本 (92)6.4 机框EID查询 (94)6.5 网管https server ip和端口查询 (95)6.6 AAU机型最大功率表 (97)6.7 频点配置对照表 (98)6.8 密码使用策略 (98)1 概述1.1 NSA组网简介Non-Standalone（NSA）非独立组网架构采用4G和5G网络联合组网，在3GPPTS 38.801 中定义Option3/3a/3x 、Option 4/4a以及Option 7/7a/7x 三大类部署架构方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NOKIA 5G 19 NSA ASiR基站开通及
排障手册
版本0.2
发布日期2019-5-8
目录
1.前言 (3)
2.软硬件配置 (5)
2.15G ASiR支持情况及连接拓扑 (5)
2.2软件准备 (5)
2.3硬件类型 (5)
2.45G硬件连接方式 (6)
3. 开通流程 (10)
3.14G (10)
3.25G (10)
44G eNB配置 (11)
55G ASIR开通步骤 (12)
5.2BBU上电并能ping通 (12)
5.3登录Web Element Manager (12)
5.4软件升级 (13)
5.4.1Yaft方式升级 (13)
5.4.2Web EM方式升级 (14)
5.5swconfig (19)
5.6修改gNB配置文件 (19)
5.6.1修改GNB的PLMN (21)
5.6.2修改网络配置 (22)
5.6.3同步方式 (24)
5.6.4参数Validate和Activate (25)
5.7ASiRManager配置 (26)
6常规问题排查 (31)
6.1QSFP的状态检查 (31)
6.2检查BBU状态 (32)
6.3检查HUB与ANT之间的电流 (32)
6.4检查HUB与ANT之间CPRI状态 (33)
6.5Downloading: Error: Passive fs busy (33)
6.6Commission file activation failed (34)
6.7Failed to send parameters by ASI mannger (35)
7Log获取方法 (37)
5.1 sHUB log (37)
5.2 Hubfpgadump和ANTfpgadump (38)
8附录： (39)
1.前言
本手册适用于5G19 NSA ASiR站点的开通以及排障，手册中使用的是ASIR 5G19
PT03版本，后续发布的版本也可参考该流程。
5G NSA ASiR网络拓扑结构:
5G NSA ASiR 拓扑
注意
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
2.软硬件配置
2.15G ASiR支持情况及连接拓扑
5G ASiR支持情况（限5G19 PT03版本）
➢ASiR设备只支持与Airscale BBU相连；
➢每个BBU连接1个Hub;
➢HUB 和BBU之间光纤长度不超过10KM;
➢每个Hub在5G19 PT03版本时最多连接4个pRRH；（将来会支持12个pRRH）
➢ANT和HUB之间网线不能超过100m, 且需要Cat6A
➢一块ABIL支持1个100M小区
2.2软件准备
4G 锚点：
软件版本：FL19_ENB_0000_000274_000000
https:///LTE:WMP:FDD/ENB/builds/FL19_ENB_0000_000274_000000 Download -> Build results
FL19_ENB_0000_000274_000000_release_BTSSM_downloadable.zip
BTSSM版本：N/A
5G19 PT03:
软件版本：5G19_5.3835.387
5.3835.387: https://:443/artifactory/mnp5g-central-public-
local/System_Release/5.3835.387/
AirScale-5.3835.387.zip
ASIRMGR-FL19-0000_000084_000000.exe
BTSSM版本：N/A
ASiRMGR版本：ASIRMGR-FL19-0000_000084_000000
2.3硬件类型
4G 锚点：
LAB 及现场已经验证过的有：
ASIA + ABIA + sHUb + AHGEA
ASIA + ABIA + lpRRH （AHHA, AHGB, AHEJ）
ASIA + ABIA + FHEE
FSMF+1*FBBA+4*FHEB （软件版本与Airscale站型不同）
5G AirScale的硬件:
AirScale BBU（1 rack+1 ASIK+1 ABIL）
sHub(APHA)
pRRH(n78: AWHQA/AWHQJ; n41: AWHHA/AWHHD)
2.45G硬件连接方式
如下图所示：
5G AirScale硬件
注：
❖BBU的板卡ASIK与ABIL有M01与A101/102两大系列，M板和A板不能同框，但A101和
A102板可以通用，安装前请先检查硬件。
BBU与sHUB之间的连接方式分为两种：
●采用多模光纤（<300m）：
BBU -> FOCX, MPO -> MM fanout cable -> FOUC,LC -> Shub
●采用单模光纤(<10km)：
BBU -> FOCZ, LC -> SM fiber -> CWDM 1830 VWM -> Colored SFP+, LC -> sHUB LAB及现场使用过的型号如下表：
BBU连线图
如上图：
●BBU Rack的左半框和右半框是独立的，可以配置为左边为5G半框，右边为4G
半框。
●QSFP目前只能插在ABIL最右边的QSFP（40G）口上，如图1口
●ASIK板上标号为2的接口，用于连接核心网（4G基站与5G 基站使用同一个核
心网）。
●ASIK板上标号为3的接口，是用于管理BBU的LMP口，默认地址为
192.168.255.129，同时也是连接5G Web EM/ASI manager的接口。
●ASIK板上标号为4的接口为BBU的GPS接收口。
●ASIK板上标号为5的插口为BBU的直流电源口。
ABIL接口信息
ASIK接口信息
sHUB如下图所示：
sHUB连线图
●sHUB上标号为1的插口为交流电源接口。
●sHUB上标号为2的12个接口是用以连接ANT（即5G pRRH）的电口，其支持
Cat6a及以上的网线，网线长度不超过100米。
●sHUB上标号为3的4个接口是用以连接BBU的10GB光口，目前BBU上是
2UL2DL配置，请使用BBU-1和BBU-2两个接口与ABIL相连。
另外两个口请不
要插SFP，会引起同步不稳定。
如果使用单模的连接方式，1271nm光模块必须插
在BBU-1上。
●sHUB上标号为4的网口为sHUB的LMT口，默认地址为192.168.255.129，可
ssh到HUB进行管理。
