反射式光电传感器使用及测试注意事项

合集下载

光电传感器技术的使用方法

光电传感器技术的使用方法光电传感器是一种广泛应用于工业自动化领域的传感器技术，它利用光电二极管或光电三极管等光电器件对光电信号的变化进行探测和测量。

光电传感器具有高精度、高可靠性和高灵敏度的特点，被广泛应用于物体检测、位置测量、反射光电开关、光电遥感等领域。

本文将介绍光电传感器技术的使用方法，包括选择适合的光电传感器类型、安装光电传感器、调试及校准光电传感器等方面的内容。

一、选择适合的光电传感器类型在使用光电传感器之前，首先要选择适合的传感器类型。

常见的光电传感器类型包括反射型光电传感器、透射型光电传感器和全局式光电传感器。

1. 反射型光电传感器：反射型光电传感器由发送器和接收器组成，通过测量反射光信号的强度来检测物体的存在。

适用于物体距离较远、较大和表面较暗的检测场景。

2. 透射型光电传感器：透射型光电传感器也由发送器和接收器组成，物体的存在是通过物体阻挡传感器和接收器之间的光信号来检测的。

适用于物体较小、较轻、较薄或透明的检测场景。

3. 全局式光电传感器：全局式光电传感器是一种集成了发送器和接收器的传感器，通过测量接收器收到的散射光信号的强度来检测物体的存在。

适用于不同类型、不同颜色物体的检测场景。

二、安装光电传感器正确的安装光电传感器对其正常运行非常重要。

在安装光电传感器时，应注意以下几点：1. 安装位置：根据实际需求和检测场景，选择合适的安装位置。

考虑到光线状况和物体的位置，安装在合适的角度和高度能够提高光电传感器的准确性和可靠性。

2. 防护措施：根据具体情况，选择适当的保护措施。

例如，在户外或恶劣环境中使用光电传感器时，可以使用防水、防尘外壳来保护传感器免受外部环境的影响。

3. 连接线路：正确连接光电传感器与其他设备的线路，确保稳定的电源供应和正确的信号传输。

三、调试和校准光电传感器在安装完光电传感器后，我们需要进行调试和校准来确保其正确工作。

下面是一些常见的调试和校准步骤：1. 电源和信号调试：接通电源后，检查传感器的指示灯是否点亮，确保传感器正常供电。

光电传感器使用注意事项

光电传感器使用注意事项光电传感器目前在工业领域得到广泛的应用，可以用于测量，检测和控制等领域。

其基本原理是利用光电效应把光信号转换为电信号进行检测，然后利用电路处理信号。

1. 光电传感器的种类光电传感器根据工作原理可以分为反射式光电传感器和穿过式光电传感器两种。

1.1 反射式光电传感器反射式光电传感器包括发射器和接收器两个部分。

发射器把光线发射在物体上，当物体反射回来的光线被接收器检测到时，光电传感器输出信号，从而实现物体的检测。

反射式光电传感器的特点是结构简单，易于安装和使用。

但是，它只适用于在小面积范围内进行检测，且适用于检测物体表面有光泽的物品。

1.2 穿过式光电传感器穿过式光电传感器有发射器和接收器两个部分。

发射器和接收器相对放置，形成一个直线型的通道。

当物体通过该通道时，会导致光线被阻挡，接收器检测到光线的丢失就会输出信号。

穿过式光电传感器的优点是可以用于检测不同高度和形状的物体，适用范围较广。

2. 光电传感器的使用注意事项2.1 光路对准在安装光电传感器时，需要确保发射器和接收器之间的光路对准。

如果光路错位，就会导致无法检测到物体，或者检测结果不准确。

因此，在安装光电传感器之前，必须仔细检查光路是否对准。

2.2 环境干扰光电传感器对外界光线和电磁干扰比较敏感。

在安装和使用光电传感器时，应尽量避免安装在强光照射的地方和电气干扰源附近。

否则，会导致虚假信号或者误报信号，从而影响光电传感器的检测效果。

2.3 环境温度光电传感器的工作温度通常在0～50℃之间。

在使用光电传感器时，应确保工作环境温度不低于0℃，不高于50℃。

如果环境温度过低或者过高，会导致光电传感器的性能出现问题。

2.4 水平安装在使用光电传感器时，应确保发射器和接收器水平安装。

如果安装不平，会导致光路错位，影响光电传感器的检测效果。

2.5 电源要求光电传感器通常需要外部电源供电。

在使用光电传感器之前，需要确保电源电压和电流符合光电传感器的电气参数要求，否则会导致光电传感器不能正常工作或者工作不稳定。

反射式光电传感器使用及测试注意事项

反射式光电传感器使用及测试注意事项1·反射取样式光电传感器的工作原理是传感器红外发射管发射出红外光，接收管根据反射回来的红外光强度大小来计数的，故被检测的工件或物体表面必须有黑白相间的部位用于吸收和反射红外光，这样接收管才能有效的截止和饱和达到计数的目的。

所以在选择工作点、安装及使用中最关健的一点是接收管必须工作于截止区和饱和区。

2·使用中光电传感器的前端面与被检测的工件或物体表面必须保持平行，这样光电传感器的转换效率最高。

3·光电传感器的前端面与反光板的距离保持在规定的范围内。

4·光电传感器必须安装在没有强光直接照射处，因强光中的红外光将影响接收管的正常工作。

5·光电传感器的红外发射管的电流在2～10mA之间时发光强度与电流的线性最佳，所以在电流取值一般不超过这个范围，若取值太大发射管的光衰也大长时间工作影响寿命；若取值太小一是抗干扰性下降，二是对接收管的要求严。

6·光电传感器长时间工作时红外接收管的最大工作电流不应超过250μA。

7·安装焊接时，光电传感器的引脚根部与焊盘的最小距离不得小于5mm，否则焊接时易损坏管芯。

或引起管芯性能的变化。

8·光电传感器在具体的工作环境中最佳工作状态的参数选择方法：根据实际的检测距离选取光电传感器的型号。

安装好传感器，做好工件或物体表面的取样标志，在5V工作电压下根据该型号传感器红外发射管所需的工作电流选取负载电阻R1 (红外发射管的正向压降在（1～1.3 V)，红外接收管负载电阻R2取一值，测量AB两点之间的电压。

当光电传感器对准工件或物体表面黑色标志处，AB间的电压应控制在0.3～0.6V之间，此时光电传感器的工作状态最佳，若AB间电压小于0.3V，则将R2电阻阻值换大直到符合要求，若AB间电压大于0.6V，则相反。

在工件或物体表面无黑色标记处，AB间的电压≥4.5V即可。

注：用于测量电压的电压表的内阻与接收管的负载电阻R2相比较必须有足够大，否则测量数据有误(特别在UAB较大时)。

光电传感器SOOD、SOOE产品特性和范围概述说明书

光电传感器Subject to change –2018/102→Internet:/catalogue/...光电传感器SOOD,SOOE主要特性和产品范围一览产品范围一览派生型SOOD LEDSOOD 激光SOOE LED SOOE 激光→页码/Internet 漫反射式传感器，带背景抑制⏹⏹⏹⏹12,24对射式传感器⏹⏹⏹⏹18,28反射式传感器⏹⏹⏹⏹21,32反射式传感器，用于透明物体––⏹–35漫反射式传感器––⏹–38激光，对比传感器–––⏹42激光，距离传感器––⏹⏹46检测方法漫反射式传感器SOOE-DS这些传感器有时候被称为能量传感器，发射器和接收器同处一个壳体内。

发射出的光束直接被物体反射到接收器，计算反射光束的强度。

通过改变接收器（用IO-Link®、电位计或示教方法）的灵敏度可调节工作距离。

漫反射式传感器是成本效益最高的解决方案之一，安装也十分快捷。

不过，这些传感器不适用于一些应用场合，例如在强反射背景下检测轻微反光的物体。

此外，采用多种不同表面的物体（从材料、颜色或表面光洁度的角度出发）因为不同表面的反射特性不同，所以需要在不同的距离进行测量。

漫反射式传感器的优点在于强度区分。

•工作距离更长•经济性更佳•检测轻微反光的物体时更可靠-V-新产品光电传感器SOOD,SOOE 主要特性漫反射式传感器，带背景抑制工作距离并非通过能量来设定，而是通过光学三角测量。

全新且高精度的多像素技术(SOOE)有着优异的灵活性，通过IO-Link®设置。

带160x16像素的信号预处理的集成接收器是精确检测与距离测量的关键。

该接收器具备高分辨率和线性化，在检测范围上限有着独特的设定性能。

因此，物体检测几乎独立于背景中的其它物体之外，也与颜色、大小或表面光洁度无关。

这些设备仅要求有非常少量的漫反射。

带背景抑制的漫反射式传感器的优点•工作距离实际上与颜色和表面光洁度无关•还可用于闪光或反光的背景•检测距离的小差异•调节方便反射式传感器这些传感器的发射器和接收器也同处一个壳体内。

光电传感器实验指导书

《光电子技术综合实验》实验指导书广州大学物理与电子工程学院前言激光器的出现，解释了光频载波的产生问题，从此电子技术的各种基本概念（如放大与调制、调制与解调、直接探测与外差探测、信频、和频与差频等等）几乎都移到了光频段。

电子学与光学之间的鸿沟在概念上消失了，产生了光频段的电子技术。

习惯称为光电子技术。

光电子技术是一门发展迅速的新学科，已在国防空间技术、工农业生产和医疗等领域得到愈来愈广泛的应用。

在这些领域中，几乎都涉及到把光信号转换成电信号的问题，即光辐射的探测问题。

光电子技术所包含的内容十分广泛的，本实验课程紧密结合光电子的发展趋势和我学院的专业特点，注重光电基础实验，重点分析光敏器件和光电传感器的特性和应用场合，同时对光电子探测器的基本原理和外特性也进行了相应的研究。

通过光电子综合实验使学生对课程中的基本概念、基本原理、基本方法、能够有比较全面和系统的认识和正确理解，并掌握实验的方法、手段和技能。

在本课程的各教学环节中都必须注意，在传授知识的同时，着重培养学生分析问题和解决问题的能力，努力实现知识、能力、素质的协调发展。

实验报告填写要求1、严格按照实验表格认真仔细填写，要求字迹工整，切忌潦草。

2、实验报告中各项内容必须是根据实验结果填写，严格抄书或抄袭。

3、实验报告中的原始记录必须真实有效，严禁杜撰。

4、实验报告必须在规定的时间内交给指导老师，而且指导老师必须在实验过程原始记录和教师评语栏中签字才算本次实验有效5、实验目的：即做此实验的目的，要求分条列写。

6、实验内容：即做了那些实验，要求据实填写，分条列写。

7、实验器材：即做此实验中用到了那些器材，要求据实填写，分条列写。

8、实验原理：可用框图或示意图表示，然后进行相识相识详细的原理分析。

9、实验步骤：即做此实验是按什么先后循序进行的，要求分条列写。

10、实验过程原始记录：即在实验过程中记录的原始信息，可以是数据、波形、图表等。

11、实验思考题解答：对《实验指导书》中的实验思考题进行认真详细的解答，要求一一对应。

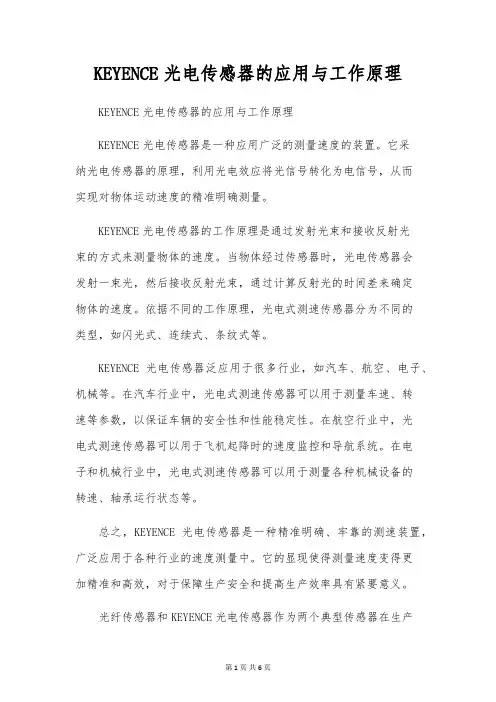

KEYENCE光电传感器的应用与工作原理

KEYENCE光电传感器的应用与工作原理KEYENCE光电传感器的应用与工作原理KEYENCE光电传感器是一种应用广泛的测量速度的装置。

它采纳光电传感器的原理，利用光电效应将光信号转化为电信号，从而实现对物体运动速度的精准明确测量。

KEYENCE光电传感器的工作原理是通过发射光束和接收反射光束的方式来测量物体的速度。

当物体经过传感器时，光电传感器会发射一束光，然后接收反射光束，通过计算反射光的时间差来确定物体的速度。

依据不同的工作原理，光电式测速传感器分为不同的类型，如闪光式、连续式、条纹式等。

KEYENCE光电传感器泛应用于很多行业，如汽车、航空、电子、机械等。

在汽车行业中，光电式测速传感器可以用于测量车速、转速等参数，以保证车辆的安全性和性能稳定性。

在航空行业中，光电式测速传感器可以用于飞机起降时的速度监控和导航系统。

在电子和机械行业中，光电式测速传感器可以用于测量各种机械设备的转速、轴承运行状态等。

总之，KEYENCE光电传感器是一种精准明确、牢靠的测速装置，广泛应用于各种行业的速度测量中。

它的显现使得测量速度变得更加精准和高效，对于保障生产安全和提高生产效率具有紧要意义。

光纤传感器和KEYENCE光电传感器作为两个典型传感器在生产测量中的应用比较广泛，那么两者的区分是什么？然后从由一个分析二一差异的应用原则两方面。

一、工作原理1）KEYENCE光电传感器作为传感器的光电元件检测元件。

首先是测量变更转换成光信号的变更，然后用光电元件进一步将光信号转换成电信号。

光电传感器一般由光源，光学通路和光电元件三部分构成。

2）KEYENCE光电传感器光源发出的光通过光纤调制器，和被测量参数在调制区的光相互作用后，导致光的光学性质（如光的强度、波长、频率、相位、偏振等）的变更，表示信号灯调制。

通过光纤的光探测器，经解调后，获得被测参数。

二、应用1）KEYENCE光电传感器的应用：1、烟尘浊度监测仪防止粉尘污染的紧要任务之一就是财产。

镜反射光电传感器参数-概述说明以及解释

镜反射光电传感器参数-概述说明以及解释1.引言概述部分的内容可以参考如下：1.1 概述镜反射光电传感器是一种常用的光电检测器件，它利用镜子的反射作用来实现检测和测量目标物体的存在与位置。

通过反射光束的变化，该传感器可以感知目标物体的特定属性，例如距离、形状、颜色等。

镜反射光电传感器由发射器和接收器两部分组成。

发射器发出一束光束，经过镜面反射后射向目标物体，然后被目标物体反射回来，经过接收器接收和处理。

当目标物体到达或离开传感器的检测范围时，反射光线的特性会发生变化，由此触发传感器的输出信号。

镜反射光电传感器具有高灵敏度、快速响应、简单易用的特点，广泛应用于自动化控制和工业生产中。

它们可以在许多领域中发挥重要作用，例如自动门控制、物体计数、位置检测、安全防护等。

本文将详细介绍镜反射光电传感器的工作原理、主要参数以及应用领域。

通过对这些关键内容的分析和讨论，旨在帮助读者深入了解镜反射光电传感器，并为其在实际应用中的选择和使用提供指导。

同时，本文还将对镜反射光电传感器的未来发展进行展望，并给出结论部分对整篇论文的总结。

1.2 文章结构文章结构本文主要探讨和介绍镜反射光电传感器的参数。

全文从引言、正文和结论三个部分组成。

引言部分首先对镜反射光电传感器进行概述，说明其作为一种光电传感器的基本原理和功能。

其次，介绍了本文的结构安排，并指出本文的目的和意义。

正文部分主要包括三个方面的内容。

首先，详细介绍了镜反射光电传感器的工作原理，深入分析了它是如何利用反射光来检测和测量目标物体的相关参数的。

其次，重点探讨了镜反射光电传感器的主要参数，如反射率、灵敏度、响应时间等，并解释了这些参数对传感器性能和应用的影响。

最后，列举了镜反射光电传感器的应用领域，包括工业自动化、智能家居、机器人技术等。

通过这些实际应用案例，读者可以更好地理解镜反射光电传感器在各个领域中的重要作用和优势。

结论部分对本文进行总结，强调了镜反射光电传感器的重要参数，并归纳了这些参数对于传感器性能和应用的重要性。

反射式光电传感器使用及测试注意事项

反射式光电传感器使用及测试注意事项1.安装位置选择：反射式光电传感器需要将发射器和接收器安装在物体需要检测的两侧，尽量使发射的光能够被接收到。

正确的安装位置可以提高传感器的检测精度和可靠性。

2.反射面选择：根据被检测物体的特性，选择适当的反射面。

一般情况下，反射式光电传感器适合检测有一定反射能力的物体，如金属、塑料等。

对于一些特殊的物体，可能需要选择特殊的反射材料，如反光条、反光胶片等。

3.调试角度：传感器的调试角度对检测效果有很大的影响。

通常情况下，将发射器和接收器安装在水平或垂直方向上，使光线能够正常反射。

当被检测物体大小变化较大时，可以适当调整角度，但要保证光线能够尽可能地被接收到。

4.避免干扰：反射式光电传感器在使用过程中可能会遇到其他干扰光源的干扰，如阳光、荧光灯等。

在安装传感器时，需要避免将光线直射到传感器的接收器上，可以通过调整角度或采取其他遮挡措施来避免干扰。

5.清洁保养：定期清洁传感器的发射器和接收器，保持其表面的干净。

灰尘、油污等杂质可能会影响光线的发射和接收，导致检测误差或故障。

6.测试方法：可通过简单的测试方法来检测反射式光电传感器的工作状态。

可以将发射器和接收器暂时连接到一个电源上，观察发射器发出红外光是否正常，接收器是否能够正确接收到反射光。

7.故障排除：当反射式光电传感器出现故障时，可以通过以下几个步骤进行排查：检查电源是否正常，检查发射器和接收器的连接线是否松动或损坏，检查光线的发射和接收是否受到干扰或阻塞。

总之，使用和测试反射式光电传感器需要注意安装位置选择、反射面选择、调试角度、避免干扰、清洁保养、测试方法和故障排除等方面的问题。

正确使用和保养反射式光电传感器，可以确保其正常工作，提高工业自动化检测的效率和可靠性。

反射式光电传感器的注意事项

反射式光电传感器的注意事项反射式光电传感器（Reflective Optical Sensor）是一种常用的光电传感器，它通过测试反射物体上的光线来检测目标物体是否存在。

由于其结构简单、使用方便等优越的特性，广泛应用于各种领域，如流水线、制造业、自动化控制等。

然而，在实际使用过程中，反射式光电传感器也存在一些问题，本文将从以下几个方面介绍反射式光电传感器的注意事项。

1. 安装位置与角度反射式光电传感器的应用需要安装在合适的位置和角度上，通常情况下，应将光电传感器置于与待测反射物体成一定角度的位置上。

具体的位置与角度调整应根据具体的应用环境和实际需要进行。

在安装过程中需要将光电传感器与目标物体的表面保持一定的距离，以避免干扰和误触发。

同样，应避免安装在太湿润、太热、太冷或者受到强烈光源照射等环境下，以确保其正常工作。

2. 反射物体的特性反射式光电传感器是利用反射物体向光电元件反射的光线进行工作的，在选择反射物体时需要注意其特性。

反射物体的表面必须具有充分的反射性，能够将光线高效的反射回光电传感器中，否则会造成传感器无法正常工作。

此外，反射物体的颜色、形状也会影响光电传感器的灵敏度和稳定性，应结合具体的应用环境选择合适的反射物体。

在选择金属等物质的反射物体时，要注意其反射性能可能受到其表面状态的影响，如生锈等。

3. 环境噪声干扰反射式光电传感器应用在工厂、车间等噪声环境下时，会受到环境噪声的干扰。

为了减小其干扰，可以采用一些措施，如选择高灵敏度的光电传感器、隔音等。

对于严重的噪声环境，可以考虑使用其他类型的传感器。

除了环境噪声，其它的电磁信号等的干扰也会对反射式光电传感器造成干扰。

应避免在大量电磁干扰的环境下使用光电传感器，以保证其稳定性和灵敏度。

4. 维护与保养反射式光电传感器在长期使用过程中，也需要一定的维护与保养。

应对其外部和内部进行定期清洁、检查和维护，以保障其正常工作。

在使用过程中，应注意光电传感器的工作情况，如发现出现故障、测量不准确等问题应及时维修或更换。

光电传感器使用常见问题

光电传感器输出信号不稳定的原因有哪些以下情况可能造成光电传感器检测物体误动作原因：①供电不正常；②检测频率太快；③被测物体尺寸问题；④被测物体不在传感器稳定检测区域内；⑤电气干扰。

对策：①给传感器供稳定的电压，供给的电流必须大于传感器的消耗电流；②被测物体通过的速度必须比传感器的响应速度慢；③被测物体尺寸必须大于标准检测物体或者最小检测物体；④被测物体必须在传感器稳定检测范围内检测；⑤可以做相应的防护措施，例如：在探头周围做屏蔽防护罩、把大功率设备接地等。

光电传感器检测到物体后输出状态没有变化？以下情况可能造成光电传感器检测到物体后没有输出：①接线或者配置不正确：对射型光电传感器必须由投光部和受光部组合使用，两端都需要供电; 回归反射型必须由传感器探头和回归反射板组合使用；②供电不正确：必须给传感器供稳定电源，如果是直流供电，必须确认正负极；③检测物体不在检测区域内：检测物体必须在传感器可以检测的区域内；④传感器光轴没有对准：对射型的投光部和受光部光轴必须对准；回归反射型的探头部分和反光板光轴必须对准；⑤检测物体不符合标准检测物体或者最小检测物体的标准：检测物体不能小于最小检测物体的标准；对射型、反射型不能很好的检测透明物体；反射型对检测物体的颜色有要求，颜色越深，检测距离越近；⑥环境干扰：光照强度不能超出额定范围；现场环境有粉尘，需要定期清理传感器探头表面；多个传感器紧密安装，互相产生干扰；⑦电气干扰：周围有大功率设备，产生干扰的时候必须做相应的抗干扰措施。

光纤传感器如何选择探头?①确定所需要的探头有没有特殊要求，如：耐曲折、耐高温、耐化学品、细径探头等;②明确具体的检测距离；③确定检测方式：对射型、回归反射型或是反射型等。

光纤式传感器放大器上两个显示灯的含义是什么？橙色灯：动作显示灯，传感器受光量到达动作值后，橙灯亮；绿色灯：稳定显示灯，传感器受光量在稳定状态下，绿灯亮。

对射型光电传感器投光器和受光器接线的定义？投光器是两根线的，褐色是电源正极，蓝色是电源负极；受光器是三根线的，褐色是电源正极，蓝色是电源负极，黑色线是输出信号线。

反射式光电传感器使用及测试注意事项

反射式光电传感器使用及测试注意事项一、反射式光电传感器的使用1.安装位置选择：反射式光电传感器通常需要安装在被检测物体的曝光光线范围内，而且需要保证传感器的探测距离能够到达被检测物体。

同时，还需注意传感器的工作环境条件，例如温度、湿度等。

2.连接电源：反射式光电传感器通常需要连接电源才能正常工作，所以在使用之前需要检查电源供应情况，并将电源正确连接到传感器上。

3.调节传感器灵敏度：根据实际的检测需求，需要调节光电传感器的灵敏度。

一般来说，灵敏度越高，传感器对光线的检测就越敏感。

4.进行初始测试：在正式使用反射式光电传感器之前，需要对其进行初始测试。

可以使用一个适当的物体进行测试，观察传感器是否能够正常检测到物体并产生相应的输出。

5.进行实际应用测试：在实际应用中，需要将反射式光电传感器正确安装到目标物体上，并进行实际的检测测试。

可以通过调节灵敏度以及其他参数，确保传感器能够准确地检测到目标物体的存在或变化。

1.光源选择：在测试反射式光电传感器时，需要使用适当的光源来照射被检测物体。

一般来说，可以使用白炽灯、LED等光源。

2.测试环境：在测试过程中，应确保测试环境的稳定性，避免外界光线干扰传感器的正常工作。

同时，还需注意消除可能的遮挡物，以确保光线能够正常照射到传感器上。

3.反射率测试：反射式光电传感器的工作原理是通过检测被检测物体的反射光线来判断其存在与否。

所以在测试之前，需要测量被检测物体的反射率，并根据实际情况来调整传感器的灵敏度。

4.输出信号测试：在测试中，需要检查和记录反射式光电传感器的输出信号。

可以使用示波器等设备来检测传感器的输出波形和信号幅度，以保证传感器能够正确地输出信号。

5.数据分析与处理：在测试结束后，需要对测试数据进行分析与处理，以评估反射式光电传感器的性能和准确性。

可以通过与其他传感器或测量设备的数据进行对比，来验证传感器的可靠性和一致性。

总结起来，反射式光电传感器的使用及测试需要注意安装位置选择、连接电源、灵敏度调节等事项。

实验五光电转速传感器测速实验（5篇）

实验五光电转速传感器测速实验（5篇）第一篇：实验五光电转速传感器测速实验实验五光电转速传感器测速实验一、实验目的了解光电转速传感器测量转速的原理及方法。

二、基本原理光电式转速转速传感器有反射型和透射型两种，本实验装置是透射型的，传感器端部有发光管和光电管，发光管发出的光源通过转盘上开的孔透射后由光电二极管接受转换成电信号，由于转盘上有相间的6个孔，转动时将获得与转速及孔数有关的脉冲，将电脉冲计数处理即可得到转速值。

三、需用器件与单元传感器实验模块四、实验步骤1．光电转速传感器已经安装在传感器实模块上。

2．将+5V直流稳压电源接到光电转速传感器的“+5V输入”端。

3．将光电转速传感器的输出接“频率/转速表”输入端。

4．将面板上的0~30V稳压电源调节到小于24V，接到传感器实验模块“0~24V转动电源”输入端。

5．调节0~30V直流稳压电源输出电压（+24V以下），使转盘的转速发生变化，观察频率/转速表显示的变化，并用虚拟示波器观察光电转速传感器输出波形。

五、注意事项1．转动源的正负输入端不能接反，否则可能击穿电机里面的晶体管。

2．转动源的输入电压不可超过24V，否则容易烧毁电机。

3．光电转速传感器中+5V电源不能接错,否则会烧毁光电传感器.六、思考题根据上面实验观察到的波形，分析为什么方波的高电平比低电平要宽。

第二篇：传感器实验五传感器实验报告五姓名江璐学号 1315212017 班级电子二班时间 2015.12.2 实验题目 CC2530基础实验一：实验设备1.硬件：教学实验箱、PC机。

2.软件：PC机操作系统Windows 98(2000、XP)+IAR开发环境。

二:实验（一）光照传感器采集实验1.实验目的（1）掌握光照传感器的操作方法。

（2）掌握光照传感器采集程序的编程方法。

2.实验内容在IAR集成开发环境中编写光照传感器采集程序。

3.相关电路图4.程序5.实验现象（二）人体感应传感器采集实验1.实验目的（1）掌握人体感应传感器的操作方法。

光电传感器的原理以及应用

光电传感器的原理以及应用反射式光电传感器的原理是通过光源发出一束光，当有目标物体进入光线路径时，光线会被目标物体反射回传感器中。

在光电传感器中的光敏元件（光敏电阻、光电二极管等）会检测到光线的变化，并将其转换为电信号。

通过检测光线的变化，可以判断目标物体的位置、形状和颜色等信息。

透射式光电传感器的原理是通过将光源和光敏元件分别放置在传感器的两端，在无目标物体遮挡时，光线会从光源射向光敏元件。

当目标物体进入光线路径时，光线会被目标物体阻挡，使得光敏元件接收到的光线强度减弱。

通过测量光线强度的变化，可以确定目标物体的存在与否。

1.自动化生产线：在工业生产线上，光电传感器可以用于检测和计数产品，以控制生产过程中的自动化操作。

2.反射式传感器：反射式光电传感器可用于门禁系统、停车场自动出入口等场合，用于检测人员或车辆的进入和离开。

3.检测和测量：光电传感器可以用于检测物体的颜色、尺寸、形状等特征，并且可以测量物体的位置、距离和速度等参数。

4.机器人技术：在机器人技术中，光电传感器可以用于控制机器人的运动、感知周围环境，并实现机器人与外部物体的交互。

5.安全防护：光电传感器可以用于安全防护装置，例如光栅安全开关，可以检测人员或物体的进入，确保设备或机器的安全操作。

6.自动门和自动灯光控制：利用光电传感器可以实现自动门的开关和自动灯光的控制，提高生活和办公空间的便利性。

总之，光电传感器通过光电效应将光能转换为电信号，具有广泛的应用领域，包括工业生产、安防、机器人技术等。

随着科技的发展和应用需求的增加，光电传感器将继续发挥重要的作用，为人们的生活和工作带来更多的便利和安全。

光电传感器特性测试实验重点

光电传感器特性测试实验
实验目的：
掌握光电转速传感器测量转速的方法。

实验仪器：
THSCCG实训台、转动源、透射式光电传感
器、导线若干。

原理：
光电式转速传感器有反射型和透射型二种，本实训装置是透射型的，传感器端部有发光管和接收管，发光管发出的光源通过转盘上的孔透射到接收管上，并转换成电信号，由于转盘上有等间距的6个透射孔，转动时将获得与转速及透射孔数有关的脉冲，将电脉冲计数处理即可得到转速值。

实训台结构图
实验步骤：
1．光电传感器已安装在转动源上。

2～ 24V电压输出接到三源板的“转动电源”输入，并将2～24V输出调节到最小，+5V电源接到三源板“光电”输出的电源端，光电输出接到频率/转速表的“fin”。

下图为本实验的仿真接线图
2．合上主实训台电源开关，从最小每间隔1V逐渐增大2～24V输出，使转动源转速加快，记录频率/转速表的显示数值，同时可用示波器观察光电传感器的输出波形。

下图为光电传感器输出波形
计算出输出脉冲信号的频率，根据，便可求出转速。

f 60f n z。

镜反射式光电传感器的用法

镜反射式光电传感器的用法镜反射式光电传感器是一种常用的光电传感器，具有广泛的应用。

下面将详细介绍镜反射式光电传感器的用法。

镜反射式光电传感器是通过光电元件和反射镜组成的。

光电元件通常是发光二极管（LED）或激光二极管（LD），反射镜则是一个光学镜面，可以将传感器的光束引导到待测物体上。

待测物体会反射部分光线，再通过反射镜传回光电元件，由光电元件接收和转换成电信号，实现物体检测或测量。

镜反射式光电传感器适用于许多不同的领域和应用。

以下是几个常见的用法：1. 自动门和电梯：镜反射式光电传感器可以检测到人或物体的接近，从而自动打开或关闭门。

在电梯中，可以检测到乘客进入或离开电梯，确保门在正确的时间打开和关闭。

2. 机械装配线：镜反射式光电传感器可以用于检测零件的位置和定位。

它们可以用来确保正确装配零件或检测零件是否缺失。

3. 纸张和印刷业：光电传感器可以用来检测纸张的位置、边缘和断裂。

它们可以用于纸张定位、切割、对齐和计数等操作。

4. 灯光控制：光电传感器可以用于室内或室外照明系统的智能控制。

通过检测周围光线的亮度，可以自动调整灯光的亮度和开关状态，以实现能源节约和舒适的照明环境。

5. 运动检测和安防系统：镜反射式光电传感器可以用来检测人体或物体的运动。

它们被广泛应用在安防系统中，如入侵警报和摄像监控。

6. 调光和调温设备：光电传感器可以用于调节室内光线和温度。

通过检测房间内的光线和温度水平，可以自动调整窗帘、灯光和空调等设备，为用户提供舒适的室内环境。

7. 自动售货机和自动贩卖机：镜反射式光电传感器可以用来检测物品是否被取走或投入。

它们可以用来检测货物的存量、销售数量和支付状态。

8. 线韧性检测：光电传感器可以用于测量线材、管道和电缆等材料的线韧性。

通过检测物体的拉伸或弯曲程度，可以判断材料的质量和性能。

以上仅是镜反射式光电传感器的一些常见用法，实际上，其应用范围非常广泛。

随着科技的发展，光电传感器的用途将不断扩展和创新，为各行各业提供更加智能和便利的解决方案。

反射型光电传感器的使用注意事项

反射型光电传感器的使用注意事项反射型光电传感器是一种常用的工业自动化传感器，广泛应用于物料检测、计数、位置检测等领域。

它使用光电原理来检测物体的存在或位置。

但是，在使用反射型光电传感器时，需要注意以下几点。

1. 安装位置反射型光电传感器需要被安装在正确的位置上，以确保其能够正常工作。

通常情况下，它需要被安装在离待检测物体一定距离的区域内，同时需要考虑待检测物体的高度和形状。

如果安装不当，它可能会无法正确检测，或者误报。

2. 环境因素反射型光电传感器的工作性能也受环境因素的影响。

例如，光电传感器需要在干燥、无尘的环境中工作，尤其是光源和接收器之间不能有异物。

如果有异物，可能会影响光线的传输和接收，导致传感器不能正常工作，或者产生误报。

3. 光源反射型光电传感器的工作需要合适的光源。

如果光源不恰当，可能会导致误报或检测不到待检测物品。

在选择光源时，需要根据待检测物体的颜色、材质、反光率等因素来选择。

4. 距离和反光率反射型光电传感器的工作距离和检测效果，也与待检测物体的反光率有关。

如果待检测物体的反光率较低，光线难以反射回去，可能会影响传感器的检测效果。

因此，需要选择合适的反射板来提高反光率。

同时，也需要根据反光板的反射率和待检测物体与反光板之间的距离来选择合适的安装距离，以确保光线可以被反射回去，传感器能够正常检测。

5. 清洁反射型光电传感器需要定期清洁，以防止灰尘和污垢堵塞引起误报或检测不到。

在清洁时，需要注意使用正确的清洁剂和工具，尤其是不要损坏或弄脏光学部分。

综上所述，反射型光电传感器在使用时需要注意的事项包括安装位置、环境因素、光源、反光率和清洁。

只有注意这些事项，才能确保反射型光电传感器的稳定运行和准确检测。

光电传感器实验中的使用注意事项

光电传感器实验中的使用注意事项光电传感器是一种常见的传感器，广泛应用于工业、医疗、家居等多个领域。

在进行光电传感器实验时，有一些使用注意事项需要大家牢记。

本文将从光电传感器的基本原理、实验前的准备工作以及实验中的技巧等方面，为大家介绍光电传感器实验中的使用注意事项。

一、光电传感器的基本原理光电传感器是利用光电效应将光信号转化为电信号的传感器。

它通常由光源、光电元件和信号处理电路组成。

当光照射到光电元件上时，光电元件会产生电子-空穴对，并产生相应的电流信号。

这一原理使得光电传感器能够将光信号转化为电信号，从而实现对环境光照、物体颜色、距离等参数的测量。

二、实验前的准备工作在进行光电传感器实验前，我们需要做好一些准备工作。

首先，确保所使用的光电传感器的型号和规格符合实验需求，并查阅相关的技术文档以了解其工作原理和参数。

其次，准备一套完整的实验设备，包括光源、光电元件、信号处理电路、示波器等。

确保设备的连接正确、电源稳定，并进行必要的安全保护措施。

最后，准备光源和待测物体，以便在实验中进行光照射和测量。

三、实验中的使用技巧在进行光电传感器实验时，有一些使用技巧可以帮助我们获得准确稳定的实验结果。

首先，需要注意光电传感器与待测物体的相对位置。

光源和光电元件之间的距离、角度都可能对测量结果产生影响，因此需要对其位置进行合理调整，并保持稳定。

其次，光线的干扰需引起注意。

周围的环境光源、反射光等都可能对光电传感器的输出信号产生影响，需做好实验环境的控制，避免干扰。

此外，实验过程中还需要注意光电传感器的线性范围和响应时间等参数，以保证实验的准确性和可靠性。

四、实验结果的分析与解读在进行光电传感器实验后，我们需要对实验结果进行分析与解读。

首先，根据光电传感器的输出信号，我们可以得到一系列的测量数据。

这些数据反映了光照强度、物体颜色、距离等参数的变化情况。

然后，我们需要将实验数据与理论模型进行对比，以验证理论模型的可靠性。

光电传感器技术的使用注意事项分析

光电传感器技术的使用注意事项分析光电传感器技术，作为一种常见的传感器技术，广泛应用于各个领域，包括工业自动化、物流和运输、安防监控等。

然而，在应用光电传感器技术时，有一些注意事项需要我们注意。

本文将对光电传感器技术的使用注意事项进行分析，以帮助读者更好地应用这一技术。

1. 环境适应性分析在选择光电传感器时，我们应充分考虑所处的环境条件。

不同的环境条件会对光电传感器的性能产生重要影响。

例如，在高温或低温环境中，光电传感器的工作温度范围是否符合要求；另外，如果工作环境存在潮湿、腐蚀性气体或尘埃等，光电传感器的外壳和密封性能需要具备防护能力。

2. 目标物体的特性分析在使用光电传感器时，我们需要分析目标物体的特性。

这包括目标物体的形状、颜色、反射率等因素。

不同的目标物体会对光电传感器的感知结果产生影响。

因此，在选择光电传感器时，我们需要根据目标物体的特性，选择适合的光电传感器类型。

例如，对于不同颜色的目标物体，我们可以选择具有不同波长的光电传感器。

3. 安装位置选择光电传感器的安装位置对其性能和稳定性有着重要的影响。

在安装光电传感器时，需要选择合适的位置，以确保传感器能够准确感知目标物体。

同时，应尽量避免光线强烈的直射和背光情况，以防止光电传感器的误工作或误判。

4. 连接和布线注意事项在进行光电传感器技术应用时，我们需要注意适当的连接和布线。

首先，应确保传感器与控制系统之间的连接良好，连接线路稳定可靠。

其次，应注意传感器信号线与高压线、电源线等的隔离和防护，避免干扰和噪声对传感器的影响。

5. 校准和维护事项光电传感器技术在长期使用过程中，需要进行定期的校准和维护。

校准是为了确保传感器能够准确感知和测量目标物体。

维护则包括对传感器的清洁、检查和保养等工作。

定期的校准和维护可以提高光电传感器的使用寿命，并保持其性能的稳定和准确。

6. 安全性注意事项在使用光电传感器技术时，我们需要遵守一些安全性注意事项，以确保人员和设备的安全。

反射式传感器原理解析

反射式传感器原理解析传感器是现代科技领域中非常重要的一种设备，其根据特定的物理量或信号变化，将其转化为可用的电信号或者其他形式的输出信号。

在这篇文章中，我们将会深入探讨反射式传感器的原理和工作机制。

一、反射式传感器简介反射式传感器是一种常见的光电传感器，其原理是通过发送和接收光信号来检测目标物体的存在。

这种传感器通常由光源（通常是发光二极管或激光二极管）、光电元件（如光敏二极管或光电二极管）以及信号处理电路组成。

二、工作原理反射式传感器的工作原理主要依赖于光的反射和吸收。

当光线从光源发出并照射到目标物体上时，部分光线会被目标物体反射回到光电元件上。

根据反射光线的强弱，光电元件会产生相应的电信号。

三、光敏元件在反射式传感器中，光敏元件起着关键的作用。

光敏元件能够将接收到的光信号转化为电信号，这些光敏元件通常是光敏二极管或光敏三极管。

光敏元件通过将光能转化为电能，能够实现对目标物体的检测与测量。

四、信号处理电路为了准确地检测和测量反射光线的强弱，反射式传感器通常配备了信号处理电路。

这些电路能够对接收到的光信号进行放大、滤波和处理，以提高传感器的性能并输出可用的电信号。

五、应用领域反射式传感器广泛应用于许多领域，尤其在自动化控制和机器人技术中起着重要作用。

例如，在自动门、自动售货机和工业生产线中，反射式传感器被用来检测物体的存在与否，实现自动控制和操作。

六、优点和局限性反射式传感器具有以下优点：安装方便、响应速度快、精度高、可靠性强等。

然而，反射式传感器在特定环境下也存在一些局限性。

例如，它对目标物体的颜色和表面反射率有一定要求，不适用于黑色或吸收率低的物体检测。

七、总结反射式传感器是一种基于光学原理的传感器，通过发送和接收光信号实现对目标物体的检测与测量。

它在自动化控制和机器人技术中具有广泛的应用，可以实现自动控制和操作。

尽管反射式传感器存在一些局限性，但其优点仍然使其成为许多领域中不可或缺的设备。
