正常超声心动图测值
超声心动图检查指南解读(测量及部分心功能评估方法)讲解学习
• M型测量
二维测量与M型测量对比
• 6）右心室前后径：在胸骨旁左心室长轴切面上，测量 右心室前壁心内膜面至室间隔右心室面基底段最宽处的 垂直距离。
• 正常参考值 男性：14.7—29.9mm，女性：14.0— 28.2mm。
• 切面：胸骨上窝主动脉弓长轴 取样容积位置：近端降主动脉管腔中心
• Simpson法测量：分别于收缩末期和舒张末期，在心尖四 腔心及两腔心切面手动描记心内膜以计算容量。描记过
程中，应将乳头肌从室腔中删除。心尖四腔切面上左心
室面积的基底部边界应由二尖瓣环侧缘与间隔缘之间的
直线来确定，而在两腔切面，则用瓣环前缘与下缘之间 的直线来确定。
• 3）主动脉瓣口
• 切面：五腔心 取样容积位置：主动脉瓣尖
• 4）肺动脉瓣口
• 切面：胸骨旁短轴 取样容积位置：肺动脉瓣上1cm处
• 5）左心室流出道
• 切面：五腔心
取样容积位置：主动脉瓣下1cm处
• 6）右心室流出道
• 切面：胸骨旁短轴 取样容积位置：肺动脉瓣下右心室流出道内
• 7）降主动脉血流频谱
• 3.心尖四腔心切面
• 该切面可观察左心房、左心室、右心房、右心室、房间 隔、室间隔、二尖瓣装置、三尖瓣装置、肺静脉等结构。
• 5）左心房左右径：测量房间隔的左心房心内膜面至左 心房侧壁（左缘）的左心房最宽处的距离。收缩期测量。
• 6）左心房长径：测量从二尖瓣环连线的中点至左心房 顶部心内膜面的距离。收缩期测量。
• 2.胸骨旁右心室流出道切面
• 该切面可显示右心室流出道、肺动脉瓣及部分肺动脉主 干等结构。
2）主肺动脉内径测量 在肺动脉瓣环上方约1.0~2.0cm处，最宽处，内缘到内缘，收缩 期测量。 正常参考值 男性：15.2—26.2mm，女性：14.3—26.1mm。
超声心动图正常值范围解读
超声心动图正常值范围解读
超声心动图(echocardiogram, ECG)是一种常用的心脏检查，可以测量心脏的张力、大小和形状，以及心脏内部的血流情况。
正常的超声心动图应具有如下几个特征：
1. 心室壁厚度：心室壁的正常厚度应在6-12mm之间，过厚的心室壁可能表明存在高血压或心肌病，而过薄的心室壁可能表明有心肌萎缩症状。
2. 心室膜厚度：心室膜正常厚度应在2-4mm之间，过厚的心室膜可能表明存在心肌病，而过薄的心室膜可能表明有心肌病、心包炎或心肌瘤。
3. 心室尺寸：心室的正常尺寸应在40-45mm之间，过大的心室尺寸可能表明有心脏肥大症，而过小的心室尺寸可能表明有心肌病或心肌瘤。
4. 心室功能：心室功能正常时，左右心室的容积比例应该在55% - 65%之间，过低的比例可能表明有心肌病或心肌缺血，而过高的比例可能表明有心脏瓣膜病。
图解二维超声心动图正常值与测量
图解二维超声心动图正常值与测量一、胸骨旁左室长轴标准切面：收缩期测量左房（LA）前后径：24-36mm；主动脉瓣（AV）环内径：16-26mm；主动脉（AO）窦前后径：22-36mm；升主动脉（AAO）前后径：20-35mm（窦上2cm以远处）；降主动脉（）内径：18-22mm；左室（LV）收缩末期前后径：23-36mm舒张期测量右室流出道（RVOT）内径：男21-33：女23-32mm；右室（RV）舒张末期前后径：14-25mm左室（LV）舒张末期前后径：37-55mm室间隔（IVS）厚度：厚（D）8-11mm；厚（S）14-16mm左室后壁（LVPW）厚度：厚（D）8-11mm；厚（S）14-16mm测量图解：切面要求：主动脉与室间隔结合点位于图的中线上，主动脉瓣右冠瓣与无冠瓣的关闭线位于主动脉窦中间二、胸骨旁心底短轴、肺动脉长轴标准切面：收缩期测量右室流出道：20-32mm；主肺动脉（PA）内径：15-25mm；（瓣上1-2cm最宽处）；左肺动脉（LPA）内径：8-16mm；右肺动脉（RPA）内径：8-16mm；左冠状动脉（LCA）：2.72-4.62mm 右冠状动脉（RCA）：2.58-4.46mm 主动脉瓣口面积（AVA）：3-4cm2测量图解：三、胸骨旁左室短轴切面二尖瓣水平切面：二尖瓣口面积（MVA）：4-6cm2测量图解：四、心尖四腔心标准切面：收缩期测量左房（LA）上下径：31-50mm；左右径：25-44mm；二尖瓣环左右径：19-31mm；右心房（RA）：上下径34-49mm；左右径：25-42mm；三尖瓣环左右径：17-28mm；舒张期测量左室（LV）上下径/长径：70-84mm；左右径/横径：37-54mm；右室（RV）上下径/长径：56-78mm；左右径/横径：30-40mm；测量图解：五、心尖左室二腔标准切面测量：左室舒张期长径：68-94mm；左室舒张期横径：38-61mm；六、胸骨上窝主动脉弓长轴标准切面测量：主动脉内径：22-27mm；右肺动脉内径：18-24mm；上腔静脉（SVC）内径（吸气末）6.4-11.7mm（呼气末）10.3-14.3mm测量图解：七、剑突下下腔静脉长轴标准切面：下腔静脉（IVC）内径（呼气末）近心端内径：12-23mm；测量图解：八、频谱多普勒测量正常值：二尖瓣口血流：成人：60-130cm/s；儿童：80-140cm/s；三尖瓣口血流：成人：30-70cm/s；儿童：50-80cm/s；主动脉瓣口血流：成人：70-170cm/s；儿童：120-180cm/s；肺动脉口血流：成人：60-90cm；儿童：50-110cm/s；正常腔静脉血流速度：28-80cm/s；肺静脉血流速度：40-60cm/s；测量图解：。
正常超声心动图测值
胸骨旁左室长轴切面模式图
体位：左侧卧位或仰卧位，消瘦者上举左臂，增加肋间隙， 以图像清晰为准
探查部位：L 2-4肋间 探头方向：平行于左心室长轴（右胸锁关节与心尖搏动最
强点连线） 标准切面：1、主动脉与室间隔结合点位于图像中线上；2、
主动脉右、无冠瓣关闭线位于主动脉窦中间 注：心脏超声方位的描述，应以解剖学的实际方位上下、 左右、前后为标准
2、主动脉直径（D末期） 主动脉前壁上缘至后壁上缘
三区：二尖瓣前叶波群
以超声束经过二尖瓣前叶瓣体为准 解剖结构：右室前壁、右室腔、室间隔、左室流出道、二尖瓣前叶、左心房
二区（2b）：二尖瓣叶波群
以超声束经过二尖瓣前、后叶为准 解剖结构：右室前壁、右室腔、室间隔、左室腔、二尖瓣前叶及后 叶、左室后壁
右室流入道切面动态图片
RA RV CS TV
M型超声检查
显示时间位置的曲线图，为辉度调制型，在一 条线上心脏各结构随着心动周期的活动曲线。（时 相准确）
M型标准探查区（以规范的左室长轴切面为基础）
1 区：心尖波群 2a区：心室波群 2b区：二尖瓣前后叶波群 3 区：二尖瓣前叶波群 4 区：心底波群
常用切面
1、胸骨旁左室长轴切面 2、胸骨旁主动脉短轴切面 3、心尖四腔心切面 4、心尖五腔心切面 5、左室短轴切面（二尖瓣口、乳头肌、心尖水平) 6、胸骨上窝主动脉弓长轴切面 7、剑突下四腔心切面 8、剑突下双房切面 9、其他切面
2D检查
一、胸骨旁左室长轴显像图
右心室(RV)及右室流出道（RVOT）;室间隔（IVS）;左心室 （LV）及左室流出道（LVOT）;主动脉近端（AO）;主动脉 瓣（AV）；左室后壁（LVPW）；二尖瓣前瓣（AMV）、 二尖瓣后瓣（PMV）、腱索、乳头肌；左心房（LA）
心脏彩超正常值和报告阅读

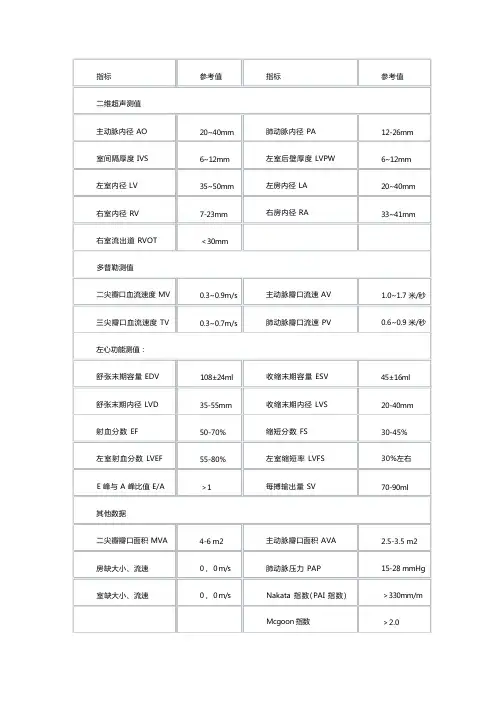

指标参考值指标参考值二维超声测值主动脉内径 AO 20~40mm 肺动脉内径 PA 12-26mm室间隔厚度 IVS 6~12mm 左室后壁厚度 LVPW 6~12mm左室内径 LV 35~50mm 左房内径 LA 20~40mm 右室内径 RV 7-23mm 右房内径 RA 33~41mm 右室流出道 RVOT ＜30mm多普勒测值二尖瓣口血流速度 MV 0.3~0.9m/s 主动脉瓣口流速 AV 1.0~1.7 米/秒三尖瓣口血流速度 TV左心功能测值：0.3~0.7m/s 肺动脉瓣口流速 PV 0.6~0.9 米/秒舒张末期容量 EDV 108±24ml收缩末期容量 ESV 45±16ml舒张末期内径 LVD 35-55mm 收缩末期内径 LVS 20-40mm射血分数 EF 50-70% 缩短分数 FS 30-45%左室射血分数 LVEF 55-80% 左室缩短率 LVFS 30%左右E 峰与 A 峰比值 E/A其他数据＞1 每搏输出量 SV 70-90ml二尖瓣瓣口面积 MVA 4-6 m2 主动脉瓣口面积 AVA 2.5-3.5 m2 房缺大小、流速0， 0 m/s 肺动脉压力 PAP 15-28 mmHg室缺大小、流速0， 0 m/s Nakata 指数(PAI 指数)Mcgoon 指数＞330mm/m ＞2.0首先说明：上述各项测值各参考书皆有少许差异，甚至同一本书对一项测值也有不同描述，所以这里建议大家不必太较真，参考书本来就是提供参考的，并且每个个体的生理结构本来就是不尽相同的，建议大家用以下方法记忆：例如：主动脉内径 20-40mm，大家就记成<40mm肺动脉内径 12-26mm 大家就记成<25mm左室舒张末期容量EDV 108±24ml 大家就记成<130ml没有必要去死记硬背，本来超声测值就和临床有一定的差异，就像二尖瓣狭窄，如果你用彩超测量的瓣口面积是 1.0 平方厘米，那么这个瓣口的实际面积应该是大于 1.0 平方厘米的，原因是由于超声的折射、衰减、伪像等造成。
心脏正常值
正常人心脏大小正常人的心脏大小都就是指的就是心腔与心室壁的厚度两个方面,具体大小如下:左心房33mm以下,左室53mm以下,右心房48mm以下,右心室24mm以下,室间隔与左室后壁11mm以下,一般患者就是需要测量这几个指数,高血压的患者一般出现左心房与左心室的增大,另外室间隔与左室后壁增厚、下面就是超声心电图正常值:一、成人M型超声心动图正常值:主动脉内径:男33-36mm;女28-32mm;左心房内径:男28-32mm;女19-33mm;左心室舒张期末内径:男45－55mm,女35－50mm;左心室收缩期末内径:男25－37mm,女20－35mm;右心室内径:10-20mm; 肺动脉内径:18-22mm;二尖瓣E峰-室间隔距离(EPSS):2-7mm; 室间隔厚度:6-11mm;左室后壁厚度:7-11mm; 右室前壁厚度:3-5mm;主动脉搏幅:8-12mm; 室间隔搏幅:3-8mm;左室后壁:8-12mm 肺动脉a波深度:1、2-3;二尖瓣口开放直径:16-20mm; 主动脉口开放直径:16-26mm;二尖瓣斜率:80-200mm/s; 左室后壁下降速度:(66±14)mm/s; 主动脉瓣上升速度:(369±83、6)mm/s; 左室后壁上升速度:(40±8)mm/s;二、成人二维超声心动图正常值:1、胸骨旁左室长轴切面:主动脉瓣环内径:14-26mm; 窦上升主动脉内径:21-34mm;左房内径:最大前后径,25-35mm; 最大上下径,31-55mm;左房面积:9、0-19、3cm2;2、胸骨旁心底短轴切面:右室流出道:19-22mm; 肺动脉瓣环内径:11-22mm;主肺动脉内径:24-30mm; 左肺动脉内径:10-14mm;右肺动脉内径:8-16mm; 主动脉瓣口面积:>3、0cm2;3、心尖四腔心切面:左房内径上下径:31-51mm; 左房内径左右径:25-44mm;二尖瓣环左右径:19-31mm;右心房内径(均为收缩末期径):上下径34-49mm; 右心房面积:11、3-16、7cm2;右心房左右径:32-45mm; 三尖瓣环左右径:17-28mm;左室内径(均为舒张期): 左室舒张期长径:70-84mm;左室舒张期横径:37-54mm; 左室舒张面积:21、2-40、2cm2;右室内径(均为舒张期): 右室舒张长径:55-78mm;右室舒张横径:33-43mm; 右室舒张面积:5、4-14、6cm2;4、心尖左室二腔切面测量: 左室舒张期长径:68-94mm;左室舒张期横径:38-61mm; 左室舒张期面积:19、4-48cm2;5、胸骨上窝主动脉弓长轴切面测量:主动脉内径:22-27mm; 右肺动脉内径:18-24mm;6、剑突下切面测量:下腔静脉内径(呼气末):近心端内径:12-23mm;远心端内径:11-25mm;7、胸骨旁左室短轴切面二尖瓣水平切面:二尖瓣口面积:4-6cm2;三、频谱多普勒测量正常值:二尖瓣口血流:成人:60-130cm/s; 儿童:80-140cm/s;三尖瓣口血流:成人:30-70cm/s; 儿童:50-80cm/s;主动脉瓣口血流:成人:100-170cm/s;儿童:120-180cm/s;肺动脉口血流:成人:60-90cm; 儿童:70-110cm/s;正常腔静脉血流速度:28-80cm/s; 肺静脉血流速度:40-60cm/s;四、其它常用数据:1、瓣膜关闭不全轻微、轻度、中度、重度的划分标准(面积法):5、右房压(RAP)的评估:6、正常肺动脉压力、肺动脉高压的划分及分级标准:正常肺动脉压力(静息时):收缩压:18-25mmHg;舒张压:6-10mmHg;平均压:12-16mmHg肺动脉高压:静息时收缩压:>30mmHg;静息时平均压:>20mmHg;运动时平均压:>30mmHg肺动脉高压(PASP)分级:轻度:30-50mmHg;中度:50-70mmHg;重度:>70mmHg(有的医院以30mmHg与80mmHg作为划界标准)。
正常儿童的超声心动图测值
19.1
2.0
33.6
2.7
20.7
2.3
31.5
4.2
10.7
2.7
20.6
3.8
4.7
0.7
5.0
0.9
4.5
0.6
9.7
1.5
14.8
2.6
9.0
2.6
22.9
3.2
12.9
2.7
0.8～
92
21.2
1.9
18.5
1.9
10.6
3.0
20.2
2.5
36.3
3.7
21.7
2.5
32.9
2.6
26.8
3.6
6.9
0.8
6.4
1.1
6.8
0.7
12.1
1.3
20.9
2.8
14.0
3.1
29.6
3.6
16.0
3.5
15～
30
26.3
1.7
25.8
1.7
10.8
1.2
27.1
2.0
45.6
3.4
27.9
3.0
42.8
2.7
15.8
2.4
21.2
3.9
7.2
0.8
6.4
1.0
7.2
0.8
12.0
40.7
2.5
12.0
3.0
25.6
4.8
5.9
1.0
6.0
0.9
6.0
0.9
11.6
1.3
18.5
3.0
12.2
超声心动图的正常值
9.3 9.7 9.5 10.6 10.8 11.3 11.6 11.1 12.1
1.6 2.2 1.8 2.2 2.4 2.8 2.0 1.0 1.7
14.2 17.2 18.2 20.1 20.9 19.9 20.3 20.4 21.5
1.8 1.8 1.8 1.9 1.8 2.6 2.1 3.5 3.3
心脏彩超正常值
肺动脉压
• 正常肺动脉压力（静息时）： 收缩压：18-25mmHg 舒张压：6-10mmHg 平均压：12-16mmHg • 肺动脉高压： 静息时收缩压：>30mmHg 静息时平均压：>20mmHg 运动时平均压：>30mmHg • 肺动脉高压（PASP）分级： 轻度：30-50mmHg 中度：50-80mmHg 重度：>70mmHg
左心功能测值
参考值 指 标 参考值 45±16ml 108±24ml 收缩末期容量 ESV 35-55mm 收缩末期内径 LVS
20-40mm
射血分数EF
左室射血分数 LVEF
50-70%
55-80%
缩短分数FS
左室缩短率 LVFS
30-45%
30%左右
E峰与A峰比值E/A ＞1
每搏输出量SV 70-90ml
〈35
〈55 〈 35 〈30 〈40×35 18-40
室间隔IVS
左室后壁 LVPW 左室壁 右室壁 右室 右室流出道
<12
<12 <9-12 <3-4 <25 18-35
心脏彩超正常值瓣膜关闭不全程度划分标准
二尖瓣和三尖瓣：
程 度 返流束面积 （cm2）
轻微 <1
轻度 1-4
中度 4-8
心脏彩超
常规检查切面观胸骨旁长轴观（）：胸骨旁短轴观：主动脉根部（）二尖瓣水平（）乳头机水平（）心尖水平（）：心尖位：四腔观（）五腔观（）二腔观（）长轴观（）透声条件：中一、普通心脏M型测值（单位：mm）名称测量值正常值主动脉根部内径 20-37左房内径 19-40左室舒张末期内径 35-56左室收缩末期内径 23-35室间隔厚度 6-11左室后壁厚度 6-11二、二维超声心动图和彩色多普勒超声心动图检查：1、左房室内径正常，左室壁不增厚，静息状态下各节段收缩活动未见异常。
2、二尖瓣不增厚，开放不受限，彩色多普勒未测及二尖瓣反流。
3、主动脉不增宽，主动脉瓣不增厚，开放不受限，彩色多普勒未测及主动脉瓣反流。
4、右房室不大，肺动脉不增宽，连续多普勒据轻微三尖瓣反流估测肺动脉收缩压约mmhg。
肺动脉血流图未见异常。
三、心功能测定FS：％ LVEF：％；二尖瓣血流图示E/A<1;DT：ms四：组织多普勒测定DTI示S波峰值：cm/s：E’/A’<1五、结论：静息状态下超声心动图未见异常宁波大学医学院附属医院超声心动图报告一、普通心脏M型、心功能及组织多普勒测值主动脉根部内径 mm 左房内径 mm 室间隔厚度 mm左室舒张末期内径mm 左室收缩末期内径mm 左室后壁厚度 mm心功能 EF(%) 心功能 FS(%）二尖瓣血流图示E/A＜1 DT msDTI示S波峰值：cm/s E'/A'＜1二、二维超声心动图和彩色多普勒超声心动图检查：1、左房室内径正常，左室壁不增厚，静息状态下各节段收缩活动未见异常。
2、二尖瓣不增厚，开放不受限，彩色多普勒未测及二尖瓣反流。
3、主动脉不增宽，主动脉瓣不增厚，开放不受限，彩色多普勒未测及主动脉瓣反流。
4、右房室不大，肺动脉不增宽，连续多普勒据轻度三尖瓣反流估测肺动脉收缩压约mmhg。
肺动脉血流图未见异常。
三、结论静息状态下超声心动图未见异常结论：（扩张型心肌病）左房室内径增大伴左室壁整体收缩活动普遍减弱（EF％）一、普通心脏M型、心功能及组织多普勒测值主动脉根部内径 mm 左房内径 mm 室间隔厚度 mm左室舒张末期内径mm 左室收缩末期内径mm 左室后壁厚度 mm心功能 EF(%) 心功能 FS(%）二尖瓣血流图示E/A＜1 DT ms 1DTI示S波峰值：cm/s E'/A'＜1二、二维超声心动图和彩色多普勒超声心动图检查：1、左房室内径增大，左室壁不增厚，静息状态下左室壁整体收缩活动普遍减弱。
超声心动图正常值
超声心动图正常值成人M型超声心动图正常值：主动脉内径：男33-36mm；女28-32mm；左心房内径：男28-32mm；女19-33mm；左心室舒张期末内径：男45－55mm，女35－50mm；左心室收缩期末内径：男25－37mm；女20-35mm；右心室内径：10-20mm；肺动脉内径：18-22mm；二尖瓣E峰-室间隔距离(EPSS)：2-7mm；室间隔厚度：6-11mm；左室后壁厚度：7-11mm；右室前壁厚度：3-5mm；主动脉搏幅：8-12mm；室间隔搏幅：3-8mm；左室后壁：8-12mm；肺动脉a波深度：1.2-3；二尖瓣口开放直径：16-20mm；主动脉口开放直径：16-26mm；二尖瓣斜率：80-200mm/s；主动脉瓣上升速度：(369±83.6)mm/s；左室后壁上升速度：(40±8)mm/s；左室后壁下降速度：(66±14)mm/s；成人二维超声心动图正常值：1、胸骨旁左室长轴切面：主动脉瓣环内径：14-26mm；窦上升主动脉内径：21-34mm；左房内径：最大前后径，25-35mm；最大上下径，31-55mm；左房面积：9.0-19.3cm2；2、胸骨旁心底短轴切面：右室流出道：19-22mm；肺动脉瓣环内径：11-22mm；主肺动脉内径：24-30mm；左肺动脉内径：10-14mm；右肺动脉内径：8-16mm；主动脉瓣口面积：>3.0cm2；3、心尖四腔心切面：左房内径上下径：31-51mm；左房内径左右径：25-44mm；二尖瓣环左右径：19-31mm；右心房内径（均为收缩末期径）：上下径34-49mm；右心房面积：11.3-16.7cm2；右心房左右径：32-45mm；三尖瓣环左右径：17-28mm；左室内径（均为舒张期）左室舒张期长径：70-84mm；左室舒张期横径：37-54mm；左室舒张面积：21.2-40.2cm2；右室内径（均为舒张期）右室舒张长径：55-78mm；右室舒张横径：33-43mm；右室舒张面积：5.4-14.6cm2；4、心尖左室二腔切面测量：左室舒张期长径：68-94mm；左室舒张期横径：38-61mm；左室舒张期面积：19.4-48cm2；5、胸骨上窝主动脉弓长轴切面测量：主动脉内径：22-27mm；右肺动脉内径：18-24mm；6、剑突下切面测量：下腔静脉内径（呼气末）近心端内径：12-23mm；远心端内径：11-25mm；7、胸骨旁左室短轴切面二尖瓣水平切面：二尖瓣口面积：4-6cm2；频谱多普勒测量正常值：二尖瓣口血流：成人：60-130cm/s；儿童：80-140cm/s；三尖瓣口血流：成人：30-70cm/s；儿童：50-80cm/s；主动脉瓣口血流：成人：100-170cm/s；儿童：120-180cm/s；肺动脉口血流：成人：60-90cm；儿童：70-110cm/s；正常腔静脉血流速度：28-80cm/s；肺静脉血流速度：40-60cm/s；另外，提供一些其它常用数据：1、瓣膜关闭不全轻微、轻度、中度、重度的划分标准：划分标准有几种，在此仅介绍最常用的面积法，一般认为，对于二尖瓣和三尖瓣：程度轻微轻度中度重度返流束面积（单位：cm2）<1 1-4 4-8 >8对于主动脉瓣和肺动脉瓣：程度轻微轻度中度重度返流束面积（单位：cm2）<1 1-3 3-6 >62、超声心动图对于二尖瓣狭窄程度的评估：狭窄程度瓣口面积(cm2)平均压差(mmHg)PHT（ms）轻度 1.5-2.0 <5 <150中度 1.0-1.5 5-10 150-220重度<1.0 >10 >2203、超声心动图对主动脉瓣狭窄程度的评估：狭窄程度瓣膜形态瓣口面积(cm2) 瓣口面积指数(cm2/ m2) 最大压差(mmHg) 平均压差(mmHg)轻度瓣叶增厚，运动受限>1.0 0.9-1.1 16-50 <25中度瓣叶增厚，运动减低 1.0-0.75 0.6-0.9 50-80 25-50重度瓣膜明显增厚且瓣叶固定不动<0.75 <0.6 >80 >504、超声心动图对三尖瓣狭窄程度的评估：狭窄程度瓣口面积(cm2) 峰值流速(m/s) 平均速度(m/s) 最大压差(mmHg) 平均压差(mmHg) 轻度>3.0 1-1.3 <1 4-6 2-3中度 1.8-3.0 1.3-1.7 1-1.2 7-12 3-5重度<1.7 >1.7 >1.2 >12 >55、右房压（RAP）的评估：右房压(mmHg) 右房大小下腔静脉内径(cm) (深)吸气时下腔静脉管腔塌陷率(%)5 正常正常，<1.5 >505-10 轻度扩大临界，1.5-2.0 <5010-15 中度扩大－>5015-20 明显扩大扩张，>2.0 <506、正常肺动脉压力、肺动脉高压的划分及分级标准：正常肺动脉压力(静息时)：收缩压：18-25mmHg舒张压：6-10mmHg平均压：12-16mmHg肺动脉高压：静息时收缩压：>30mmHg静息时平均压：>20mmHg运动时平均压：>30mmHg肺动脉高压（PASP）分级：轻度：30-50mmHg中度：50-70mmHg重度：>70mmHg(有的医院以30mmHg和80mmHg作为划界标准)二尖瓣狭窄最轻：≤2.5 轻度：2.0-2.4，轻-中度：1.5-1.9 中度：1.0-1.4，重度：0.6-1.0 最重度：<0.5主动脉瓣狭窄轻：1.6-1.1 压差：20-50mmHg，中：1.0-0.75 压差：20-50mmHg，重：<0.75 压差：50-150mmHg 血流速度：>0. 50m/s ，狭窄分级：轻度内径减少0－50％收缩期峰值流速<120cm/s中度内径减少51-70％收缩期峰值流速>120m/s 舒张期流速<40 cm/s严重狭窄内径减少71-90％收缩期峰值流速>170m/s 舒张期流速>40 cm/s极严重狭窄内径减少91-99％收缩期峰值流速>200m/s 舒张期流速>100 cm/s闭塞内径减少100％闭塞段可见血栓回声,管腔无血流信号。
超声心动图的正常值
2.2
11.3
2.8
19.9
2.6
3.9
0.4
3.8
0.4
3岁～ 15.4
1.2
17.5
2.2
30.8
1.8
31.4
2.7
11.6
2.0
20.3
2.1
3.8
0.4
3.8
0.4
4岁～ 16.8
1.3
17.9
2.2
31.5
2.6
30.0
3.3
11.1
1.0
20.4
3.5
4.4
0.6
4.4
0.5
5岁～ 17.9
均值
标准 差
均值 标准差 均值 标准差 均值 标准差 均值 标准差 均值 标准差
6岁～ 19.7
1.7
19.8
1.7
35.8
3.1
33.9
3.4
12.5
1.3
21.0
3.7
5.1
0.5
4.7
0.5
7岁～ 19.4
1.3
20.7
2.1
37.7
2.2
33.2
4.0
11.9
1.4
22.1
3.1
5.2
0.4
指标
二尖瓣瓣口面积 MVA
房缺大小、流速
参考值 4-6 m2
0，0 m/s
室缺大小、流速 0，0 m/s
指标
参考值
主动脉瓣口面 2.5-3.5 m2 积AVA
肺动脉压力 PAP
15-28 mmHg
Nakata指数 ＞330mm/m （PAI指数）
Mcgoon指数 ＞2.0
超声心动图正常值
超声心动图正常值超声心动图（Echocardiography) 是一种通过超声波技术检查心脏结构、功能及血流动力学的一种无创性检查方法，它可以用于测量心室大小、心脏重量、心室壁运动、二尖瓣及主动脉瓣的形态和功能等。
下面将介绍超声心动图的正常值。
心脏大小和功能心脏大小和功能是超声心动图检查的重点之一。
左心室射血分数（LVEF）左心室射血分数（LVEF）是左心室每次收缩后将血液泵到主动脉中的百分比。
正常的LVEF是50%~70%，但是儿童和年轻人的LVEF可能略高于70%，老年人的LVEF可能略低于50%。
左心室舒张末期内径（LVIDd）左心室舒张末期内径（LVIDd）是左心室在舒张末期的最大直径。
正常的LVIDd是男性4.6 cm以下，女性4.4 cm以下，误差范围为 ±0.6cm。
左心室收缩末期内径（LVIDs）左心室收缩末期内径（LVIDs）是左心室在收缩末期的最小直径。
正常的LVIDs是男性3.0 cm以下，女性2.8cm以下，误差范围为 ±0.4cm。
心室壁运动正常情况下，各心室壁应该同时推出，并呈现出类似于条纹状的运动形态。
若心室壁某处不动或者运动不协调，则需要考虑心肌缺损等疾病。
瓣膜形态和功能下面介绍超声心动图检查中常用的瓣膜形态和功能的指标。
二尖瓣面积（MVA）二尖瓣面积（MVA）是在二尖瓣开放时，每秒能够通过的血液面积。
正常的MVA为4.0-6.0 cm²，误差范围为 ±0.2cm²。
二尖瓣流速（MV E）二尖瓣流速（MV E）是二尖瓣血流在早期舒张期流入左心室的速度。
正常值是0.6-1.4 m/s。
主动脉瓣流速（AV Vmax）主动脉瓣流速（AV Vmax）是主动脉瓣血流在收缩期流向主动脉的最大速度。
正常值为1.0-1.7 m/s。
超声心动图的正常值是根据多年的临床经验和大量的相关研究得到的，它为医生和患者提供了很多有价值的信息。
超声心动图正常值范围(精编打印版)
1.0~1.4
0.6~1.0
v0.5
主动脉瓣口
2.5~3.5
1.1~1.6
0.75~1
v0.75
超声心动图常见症状分度表
正常
轻度
中度
重度
肺动脉高压
(mmHg)
15~30
30~50
50~70
>70
左心室功能
(LVEF)
>50
40~50%
30~40%
v30%
AV
主动脉瓣口流速
1.0~1.7m/s
P指标
PAP
肺动脉压力
超声心动图正常测值范围
二尖瓣开口面积：4—6平方厘米；二狭的超声表现：M 型：1）二尖瓣前叶EF斜率下降，呈平斜型或城墙样改变；2）二尖瓣前后叶呈同向运动；3）二尖瓣回声增厚增强、开放幅度减低；4）左房增大、右室可增大。
2、２D：1）增厚变形的二尖瓣叶回声增粗增强，腱索可增粗缩短；2）二尖瓣舒张期开放受限，前叶舒张期呈圆隆状突向左室流出道；3）二尖瓣口面积减小，左室短轴断面可见开放时二尖瓣口呈鱼口状；4）左室长轴及心尖四腔心断面见左房增大及右室增大，可有三尖瓣关闭不全；5）左房可见血栓。
主动脉瓣口面积：>3平方厘米，M型上主动脉瓣开放直径16—26mm成人M型超声心动图正常值：主动脉内径：男33-36mm；女28-32mm；左心房内径：男28-35mm；女19-33mm；左心室舒张期末内径：男45－55mm，女35－50mm；左心室收缩期末内径：男25－37mm；女20-35mm；右心室内径：10-20mm；肺动脉内径：18-22mm；二尖瓣E峰-室间隔距离(EPSS)：2-7mm；室间隔厚度：6-11mm；左室后壁厚度：7-11mm；右室前壁厚度：3-5mm；主动脉搏幅：8-12mm；室间隔搏幅：3-8mm；左室后壁搏幅：8-12mm；二尖瓣口开放直径：16-20mm；主动脉口开放直径：16-26mm；二尖瓣斜率：80-200mm/s；成人二维超声心动图正常值：1、胸骨旁左室长轴切面：主动脉瓣环内径：14-26mm；主动脉根部内径：21-34mm；左房内径：最大前后径，25-35mm；最大上下径，31-55mm；2、胸骨旁心底短轴切面：主肺动脉内径：24-30mm；左肺动脉内径：10-14mm；右肺动脉内径：8-16mm；主动脉瓣口面积：>3.0cm2；3、心尖四腔心切面：左房内径上下径：31-51mm；左房内径左右径：25-44mm；二尖瓣环左右径：19-31mm；右心房内径（均为收缩末期径）：上下径34-49mm；右心房面积：11.3-16.7cm2；右心房左右径：32-45mm；三尖瓣环左右径：17-28mm；左室内径（均为舒张期）左室舒张期长径：70-84mm；左室舒张期横径：37-54mm；左室舒张面积：21.2-40.2cm2；右室内径（均为舒张期）右室舒张长径：55-78mm；右室舒张横径：33-43mm；右室舒张面积：5.4-14.6cm2；4、心尖左室二腔切面测量：左室舒张期长径：68-94mm；左室舒张期横径：38-61mm；左室舒张期面积：19.4-48cm2；5、胸骨上窝主动脉弓长轴切面测量：主动脉内径：22-27mm；右肺动脉内径：18-24mm；6、剑突下切面测量：下腔静脉内径（呼气末）近心端内径：12-23mm；远心端内径：11-25mm；7、胸骨旁左室短轴切面二尖瓣水平切面：二尖瓣口面积：4-6cm2；频谱多普勒测量正常值：二尖瓣口血流：成人：60-130cm/s；儿童：80-140cm/s；三尖瓣口血流：成人：30-70cm/s；儿童：50-80cm/s；主动脉瓣口血流：成人：100-170cm/s；儿童：120-180cm/s；肺动脉口血流：成人：60-90cm；儿童：70-110cm/s；正常腔静脉血流速度：28-80cm/s；肺静脉血流速度：40-60cm/s；肺动脉高压（PASP）分级：轻度：30-50mmHg中度：50-70mmHg重度：>70mmHg。
超声心动图正常参考值
RVOT：24mm ——右室流出道正常值＜30mmAO：24mm ——主动脉内径正常值20~35mmLA：25mm ——左房内径正常值19~35mmRV：18mm ——右室内径正常值＜20mmIVS：9mm ——室间隔厚度正常值6~11mmLV：42mm ——左室内径正常值35~50mmLVPW：8mm ——左室后壁厚度正常值6~11mmPA：20mm ——肺动脉内径正常值＜22mm多普勒测值：MV：0.6/0.7m/s ——二尖瓣口血流速度正常0.3~0.9米/秒TV：0.7m/s ——三尖瓣口血流速度正常0.3~0.7A V：0.9m/s ——主动脉瓣口流速正常1.0~1.7PV：1.0m/s ——肺动脉瓣口流速正常0.6~0.9左心功能测值：EDV：81ml ——舒张末期容量正常值108±24ESV：35ml ——收缩末期容量正常45±16SV：45ml ——每分钟搏出量正常65±17EF：0.65 ——射血分数正常＞0.6±0.1FS：0.29 正常＞0.26E/A＜1 ——E峰与A峰比值，正常＜1成人M型超声心动图正常参考值项目正常值左房内径男26.77±2.96mm 女27.31±2.33 mm左室内径舒张末期男49.10±9.80 mm 女43.30±4.20 mm收缩末期男28.60±5.20 mm 女28.80±5.40 mm右房内径男14.0（6.8～28.33）mm 女13.9（5.5～21.2）mm左室流出道内径男28.6±4.1 mm 女27.2±3.3 mm右室流出道内径男28.9±2.4 mm 女28.2±2.2 mm主动脉根部内径男27.1±2.6 mm 女26.2±1.9 mm左室后壁厚度收缩末期男14.4±2.0 mm 女12.3±1.8 mm舒张末期男9.1±1.1 mm 女9.0±1.1 mm室间隔厚度男9.85±0.30 mm 女9.32±1.20 mm右室壁厚度男4.4±0.4 mm 女4.1±0.6 mm左室后壁振幅男12.0±1.6 mm 女10.8±1.4 mm主动脉根部上升速度男41.2±6.6mm/s 女34.4±8.9mm/s主动脉根部下降速度男72.0±6.7mm/s 女60.3±3.9mm/s每搏做功指数男47.2±4.7ml/m2 女45.3±4.8 ml/m2均值46.5±4.87 ml/m2射血分数男68±4.8%（0.684±0.048）女68.8±4.5%（0.668±0.045）均值68.5±4.7%（0.685±0.047）二尖瓣口面积4～6cm2主动脉瓣口面积2.5～3.5 cm2三尖瓣口面积﹥10 cm2肺动脉瓣口面积2.5～3.5 cm2。
超声心动图测量技巧及图解
超声心动图测量技巧及图解一、胸骨旁左室长轴标准切面：收缩期测量左房（LA）前后径：24-36mm；主动脉瓣（AV）环内径：16-26mm；主动脉（AO）窦前后径：22-36mm；升主动脉（AAO）前后径：20-35mm（窦上50mm以远处）；降主动脉（DAO）内径：18-22mm；左室（LV）收缩末期前后径：23-36mm舒张期测量右室流出道（RVOT）内径：男21-33：女23-32mm；右室（RV）舒张末期前后径：14-25mm左室（LV）舒张末期前后径：37-55mm(女50男55)室间隔（IVS）厚度：厚（D）8-11mm；厚（S）14-16mm左室后壁（LVPW）厚度：厚（D）8-11mm；厚（S）14-16mm测量图解：切面要求：主动脉与室间隔结合点位于图的中线上，主动脉瓣右冠瓣与无冠瓣的关闭线位于主动脉窦中间二、胸骨旁心底短轴、肺动脉长轴标准切面：收缩期测量右室流出道：20-32mm；主肺动脉（PA）内径：15-25mm；（瓣上1-2cm最宽处）；左肺动脉（LPA）内径：8-16mm；右肺动脉（RPA）内径：8-16mm；左冠状动脉（LCA）：2.72-4.62mm右冠状动脉（RCA）：2.58-4.46mm主动脉瓣口面积（AVA）：3-4cm2 测量图解：三、胸骨旁左室短轴切面二尖瓣水平切面：二尖瓣口面积（MVA）：4-6cm2四、心尖四腔心标准切面：收缩期测量左房（LA）上下径：31-50mm；左右径：25-44mm；二尖瓣环左右径：19-31mm；右心房（RA）：上下径34-49mm；左右径：25-42mm；三尖瓣环左右径：17-28mm；舒张期测量左室（LV）上下径/长径：70-84mm；左右径/横径：37-54mm；右室（RV）上下径/长径：56-78mm；左右径/横径：30-40mm；测量图解：五、心尖左室二腔标准切面测量：左室舒张期长径：68-94mm；左室舒张期横径：38-61mm；六、胸骨上窝主动脉弓长轴标准切面测量：主动脉内径：22-27mm；右肺动脉内径：18-24mm；上腔静脉（SVC）内径（吸气末）6.4-11.7mm（呼气末）10.3-14.3mm测量图解：七、剑突下下腔静脉长轴标准切面：下腔静脉（IVC）内径（呼气末）近心端内径：12-23mm；测量图解八、频谱多普勒测量正常值：二尖瓣口血流：成人：60-130cm/s；儿童：80-140cm/s；三尖瓣口血流：成人：30-70cm/s；儿童：50-80cm/s；主动脉瓣口血流：成人：70-170cm/s；儿童：120-180cm/s；肺动脉口血流：成人：60-90cm/s；儿童：50-110cm/s；正常腔静脉血流速度：28-80cm/s；肺静脉血流速度：40-60cm/s；测量图解：。
超声心动图的正常值
心脏彩超正常值
指 标
其他数据
参考值 4-6 m2 0，0 m/s 0，0 m/s 指 标 主动脉瓣口面 积AVA 肺动脉压力 PAP 参考值 2.5-3.5 m2 15-28 mmHg
二尖瓣瓣口面积 MVA 房缺大小、流速 室缺大小、流速
Nakata指数 ＞330mm/m （PAI指数） Mcgoon指数 ＞2.0
心脏彩超正常值
主动脉瓣狭窄程度的评估
瓣口面 瓣口面积指 最大压差 积(cm2) 数 (mmHg)
(cm2/ m2) 平均压差
狭窄 程度
瓣膜形态
(mmHg)
轻度 瓣叶增厚， >1.0
运动受限
0.9-1.1 0.6-0.9
16-50 50-80
<25 25-50
中度 瓣叶增厚， 1.0运动减低 0.75
20~40mm
右房内径RA 33~41mm
心脏彩超正常值
多普勒测值
指 标 主动脉瓣口 流速AV 参考值 1.0~1.7米/秒
指 标
参考值
二尖瓣口 0.3~0.9m/s 流速MV
三尖瓣口 流速TV
0.3~0.7m/s
肺动脉瓣口 流速PV
0.6~0.9米/秒
心脏彩超正常值
指 标 舒张末期容量 EDV 舒张末期内径 LVD
33.9 33.2 35.7 35.8 36.9 40.4 39.6 41.7 41.0
3.4 4.0 5.7 3.0 1.8 2.6 3.6 3.0 3.6
12.5 11.9 12.6 12.3 12.9 14.1 13.4 13.7 14.5
1.3 1.4 0.8 1.4 1.5 2.0 1.4 1.6 2.5
心脏彩超正常值
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四腔心切面动态图
测量参数
1、左房：S 上下径：从二尖瓣环连线的中点至左房顶部心内膜处 左右径：从房间隔中部的左房面心内膜至左侧壁中部心内 膜
2、右房：S 上下径：从三尖瓣环连线的中点至右房上缘心内膜处 左右径：从房间隔中部的右房面心内膜至右侧壁中部心内 膜
3、左室：D 上下径：从二尖瓣环连线的中点至左室心尖心内膜面 左右径：从室间隔至左室侧壁心内膜（左室基底部最宽处）
2、主动脉直径（D末期） 主动脉前壁上缘至后壁上缘
三区：二尖瓣前叶波群
以超声束经过二尖瓣前叶瓣体为准 解剖结构：右室前壁、右室腔、室间隔、左室流出道、二尖瓣前叶、左心房
二区（2b）：二尖瓣叶波群
以超声束经过二尖瓣前、后叶为准 解剖结构：右室前壁、右室腔、室间隔、左室腔、二尖瓣前叶及后 叶、左室后壁
➢ 常用切面
➢ቤተ መጻሕፍቲ ባይዱ正常声像图
2D、M型 (结
构)
Doppler（血流动力学）
TDI
(室壁之运动)
TTE心前区（胸骨左/右缘第2—5肋间)
心尖区(左第5肋间隙，锁骨中线内侧)
剑突下区
基 本
胸骨上窝区
探
TEE
查
部
位
ICE(经静脉心腔内扫查)
探查部位模式图
心尖区扫查 左胸骨旁扫查
胸骨上窝扫查 剑突下扫查
二尖瓣口多普勒频谱
切面：选取心尖四腔心切面 操作：将取样容积置于二尖瓣口左室侧，PW 测量参数：
1、E峰最大速度 2、A峰最大速度 3、E/A比值 4、E峰减速时间（DT）
三尖瓣口多普勒频谱
切面：选取心尖四腔心切面 操作：将取样容积置于三尖瓣口右室侧，PW。三
尖瓣血流速度受呼吸影响，吸气时流速增大，呼 气时流速减低 测量参数 1、E峰最大速度 2、A峰最大速度
常用切面
1、胸骨旁左室长轴切面 2、胸骨旁主动脉短轴切面 3、心尖四腔心切面 4、心尖五腔心切面 5、左室短轴切面（二尖瓣口、乳头肌、心尖水平) 6、胸骨上窝主动脉弓长轴切面 7、剑突下四腔心切面 8、剑突下双房切面 9、其他切面
2D检查
一、胸骨旁左室长轴显像图
右心室(RV)及右室流出道（RVOT）;室间隔（IVS）;左心室 （LV）及左室流出道（LVOT）;主动脉近端（AO）;主动脉 瓣（AV）；左室后壁（LVPW）；二尖瓣前瓣（AMV）、 二尖瓣后瓣（PMV）、腱索、乳头肌；左心房（LA）
二、胸骨旁主动脉根部短轴显像图
左心房（LA）；右心房（RA）；三尖瓣（TV）； 右室流出道（RVOT）；主肺动脉（MPA）近端； 主动脉（AO）；主动脉瓣（AV）；左、右冠状动 脉起始段
主动脉短轴切面模式图
体位：同标准胸骨旁左室长轴，或进一步左倾， 以图像清晰为准
探查部位：L 2-4肋间 探头方向：垂直于左心室长轴，顺时针旋转90°
头，红色；
背离探头，兰色。
CDFI优点
➢ 可观察整幅二维切面图像上的血流信 号，各处血流分布状态，直观，省时间
➢ 观察各瓣口反流 ➢ 发现异常分流
TDI检查
二尖瓣环TDI测量技术
切面：心尖四腔心切面、心尖两腔心切面 操作：将取样容积置于室间隔、左室侧壁、前
壁、下壁的二尖瓣瓣环处，PW-TDI 测量参数
右室流入道切面动态图片
RA RV CS TV
M型超声检查
显示时间位置的曲线图，为辉度调制型，在一 条线上心脏各结构随着心动周期的活动曲线。（时 相准确）
M型标准探查区（以规范的左室长轴切面为基础）
1 区：心尖波群 2a区：心室波群 2b区：二尖瓣前后叶波群 3 区：二尖瓣前叶波群 4 区：心底波群
超声心动图规范化测值
规范化的意义 超声心动图检查结果往往受到仪器、
病人条件和操作者经验等多种因素的影响， 有可能出现不同检测者、不同医院之间及 多次检查的重复性差的问题。
内容摘要
一、规范化操作与测量 二、系列正常值 三、心脏功能评价 四、超声心动图检查报告单
第一部分 规范化操作与测量
➢ 探查部位
肺动脉瓣口 收缩期窄带单峰形（负向）（0.5-1.05）（0.5-1.0）
右室流出道 窄带单峰呈匕首状（负向）（0.5-1.05）（0.6-0.9）
CDFI
血流方向显示
CDFI的显示以红、蓝、绿三色为亮色，
朝向探头→红色 背离探头→蓝色
血流速度的显示
以色彩的明亮度判断血流速度：
血流快→色彩明亮 血流慢→色彩暗淡
中央，PW 测量参数
收缩期最大峰值速度
肺静脉频谱
切面：选取心尖四腔心切面 操作：将PW取样容积置于右上肺静脉 测量参数
1、S峰 2、D峰速度 3、a峰速度和持续时间
肺静脉频谱图
各瓣口频谱特征
二、三尖瓣 ：舒张期、正向、双峰、窄带、空窗 主、肺动脉瓣：收缩期、负向、单峰、窄带、空窗
部位
（左肩、右肋弓连线基本平行）
主动脉短轴切面动态图片
显示主动脉瓣叶数目形态
主 动 脉 瓣 先 天 性 发 育 异 常
肺动脉长轴切面
测量参数
1、主肺动脉内径：S,肺动脉瓣上1-2cm，最宽处，内 缘到内缘
2、左、右肺动脉：S,分叉处，垂直于血管走行方向， 内缘到内缘（注：必须清楚地显示肺动脉壁）
胸骨旁左室长轴切面模式图
体位：左侧卧位或仰卧位，消瘦者上举左臂，增加肋间隙， 以图像清晰为准
探查部位：L 2-4肋间 探头方向：平行于左心室长轴（右胸锁关节与心尖搏动最
强点连线） 标准切面：1、主动脉与室间隔结合点位于图像中线上；2、
主动脉右、无冠瓣关闭线位于主动脉窦中间 注：心脏超声方位的描述，应以解剖学的实际方位上下、 左右、前后为标准
肺动脉瓣的前向血流
切面：胸骨旁主动脉短轴切面 操作：将取样容积置于肺动脉瓣上3cm处，肺动脉
中央，PW 测量参数
1、收缩期最大峰值速度 2、血流加速时间及射血前期 3、射血时间 4、血流速度积分。
右室流出道的血流频谱
切面：胸骨旁主动脉短轴切面 操作：将取样容积置于肺动脉瓣下1cm处，RVOT
左室长轴切面动态图片
测量参数
1、主动脉瓣环径：S,主动脉瓣叶于主动脉壁附着点处，内到内缘 2、主动脉窦内径：S,主动脉窦膨出最顶点处 3、升主动脉径：S,主动脉窦终止点以远的2cm处 4、左房前后径：S,左房前壁至左房后壁，内缘到内缘 5、右室流出道：D,主动脉前壁至声束扇尖方向右室内膜面 6、左室舒末/缩末内径： 7、右室前后径：D,右室游离壁内缘至室间隔右室侧内膜 8、右室壁厚度：D,右室前壁心外膜至心内膜垂直厚度 9、冠状静脉窦内径：前后径(3-5mm)
主动脉瓣的前向血流
切面：选取心尖五腔心切面 操作：将取样容积置于主动脉瓣上，PW 测量参数
1、收缩期最大峰值速度 2、左室射血时间 3、血流速度积分。
左室流出道的血流频谱
切面：选取心尖五腔心切面及心尖长轴切面 操作：将取样容积置于主动脉瓣口下方1cm 测量参数
收缩期最大峰值速度。
胸骨上窝切面动态图片
七、剑突下四腔心切面
剑突下四腔心切面模式图
剑突下四腔心切面
八、剑突下双房切面
剑突下双房切面
剑突下下腔静脉长轴切面
九、其他切面
心尖两腔心切面 心尖长轴切面 右室流入道切面
心尖两腔心切面模式图
心尖两腔心动态图片
心尖长轴切面示意图
心尖长轴切面动态图片
4、右室：D 上下径：从右室三尖瓣环连线的中点至右室心尖部心内膜 左右径：从室间隔的右室面心内膜至右室的右缘
四、心尖五腔心切面
心室，心房，左室流出道，主动脉根部，室间 隔，房间隔，二尖瓣前后叶，三尖瓣前、隔叶
体位及探查部位：同心尖四腔心切面 探头方向：心尖四腔心切面的基础上稍向上倾斜
约30°，扫描平面经过主动脉根部，使四腔之间 又出现一个半环形的主动脉口
规范的心室波群是指图像上包括右室前壁、 右室腔、室间隔、左室腔和左室后壁，室壁内膜 面清晰流畅，左心室腔内可有或无腱索反射，但 不应有二尖瓣或乳头肌反射。
左室腔充分展开，取样线尽可能与室间隔和 左室后壁呈直角相交。
测量参数
1、右室前后径 （D末期） 2、右室前壁厚度（D末期） 3、左室舒张末期内径（D末期） 4、左室收缩末期内径（S末期） 5、室间隔、左室后壁厚度（D末期） 6、室间隔、左室后壁收缩幅度 7、室间隔及左室后壁收缩、舒张速度
血流性质显示
层
流：单一的纯色，正→红，负→蓝
湍流和涡流：由于血流速度的大小、方向不一致，表现为 多色嵌镶（正向血流以红黄为主的多色嵌镶，负向血流以 蓝绿色为主多色嵌镶）
心尖五腔切面CDFI
等容舒张期:心 室腔内血液几乎 无流动，多普勒 效应不明显；
舒张期：左房
二尖瓣左心室，收缩期：左室流出道
血流方向朝向探 主动脉，血流方向
3、E-E间距：R-R间期、P-P间期 4、SAM (systolic anterior motion)：二尖瓣收缩
期前向运动。表现为二尖瓣曲线CD段向室 间隔呈弓背样隆起的驼峰样改变波形。
二区（2a）：心室波群
以超声束经过二尖瓣腱索为准 解剖结构：右室前壁、右心室腔、室间隔、左心室腔、腱索 、左室后壁。
频谱特征及时相
儿童
成人
二尖瓣口 舒张期窄带双峰形（正向）（0.8-1.3）（0.6-1.3）
三尖瓣口 舒张期窄带双峰形（正向）（0.5-0.8）（0.3-0.7）
主动脉瓣口 收缩期窄带单峰形（负向）（1.2-1.8）（0.9-1.7）
左室流出道 收缩期窄带单峰形（负向）（0.7-1.2）（0.7-1.1）
二尖瓣波群
4 区：心底波群
以超声束经过主动脉瓣关闭线为准，主动脉瓣运动曲线收缩期呈六边 形，舒张期呈单线状或双线（间距小于2mm） 解剖结构：右室前壁、右室流出道、主动脉根部、左房。
