低放模块的微组装工艺研究
微组装工艺
�路电成集片亿 081 要需约大国全年每在现 。币民人亿千几达将值产 年则�装封子电于用
2
后�主为壳外装封璃玻-属金型� eniltuO rotsisnarT� OT 的线引根三以代年 05 纪世 02 顿拉布 管体晶只一第 莱克肖 丁巴 。 史历的装封子电微创开�管体晶只一第明发室验实尔贝国美年 7491 程过展发、生产、一 展发的术技装封子电微 3.2.1 。术技装封� D3� 维 三的谓所是就这�展发向方 z 向上础基的装组维二在然 必装组子电�积面 的限有于对�上础基的 MCM 在�高 提断不的求要装组度密高等化型薄、化型轻、化型小 对域领等机算计、天航、空航在统系和机整子电于由 �装封� D2� 维二的现实内面平 yx 为均述所上以 。术技装组体立种一是这。的成构上板母的大更个一在 装插同共再卡插 或板插个各的装组级二由是�杂复大 庞加更术技装组�全更能功�高更度密装封级三 装封级三、四 。分部三术技 � ACD� 装安接直片芯和 � TMS� 术技装安面表 、 � THT� 术技装安孔通括包 。装封以 加独单再不般一级一这�外求要别特除。上板基他其或 BWP 到装安同一� BOC� 片芯 上板及件器元的型类种各、品产装封子电微种各级一上将是�装组是上际实装封级二 � BWP� 装封级二、三 。合组或件器元子电的能功用实有为成 之使�来起接连法方连互片芯种三述上用间脚引外的装封与区焊的片芯在�时同�来起装 封�合组的们他或料塑、瓷陶、属金� 料材的宜适用片芯 CI 个多或个一将是装封级一 � MCM、MCS� 装封级一、二 。连相然自属金线 布与区焊的片芯 CI 将�线布行 进一统再�后中层质介 IP 或板基到置埋片芯 CI 将先 �术技线布后� 术技连互片芯置埋� 4 。速迅展发�高都能性合综 BAT、BW 比。时省工省�成完次一均 �少多点凸论无 。小积面法方他其比积面装安的片芯 �短最线连互 以所 �度高的点凸是既度 长脚引的接焊连互为因 。术技 的连互接直区焊板基和区焊片芯将、下朝面片芯 术技 BCF� 3 。越优 BW 比能性合综 �种几带属金双和带层三、带层双、带层单有 BAT 。分部个几接焊线引外 的区焊板基与线引带载 的后最和接粘板基的后焊连互片芯-带载�接焊点凸片 芯与线引带 载�作制线引带载�成形点凸区焊片芯括包� ”梁桥“ 的区焊板基和区焊片芯接连是 BAT 术技 BAT� 2 。丝 lA�丝 uA -iS�丝 uA。要需接焊的巨艰和寸尺上以米微 07 足满 可高度强点焊 �便方活灵点特� � 焊球丝金� 焊声超 压热和焊声超、焊压热为分�术技连互的熟成最 术技 BW� 1 。 � 术技线布后� 术技连互片芯置埋及以� BCF� gnidnoB pihC pilF� 焊装倒和� BAT �gnidnoB detamotuA epaT � 焊动自带载、 � BW�gnidnoB eriW� 合键线引有要主 � 术技连互片芯、2 。务任项这成完的好很以可基脂树机有的力应低�可即固牢接粘板 基与片芯求要只 CI 寸尺大对�CI 寸尺小或管体晶于合适法方述前�法接粘脂树机有� 4 。便简作操�化固成完中箱烘的净干在可�化固行进间时 和度温的求要化固胶电导用采 �后接粘片芯�层化属金有具板基和面背片芯求要不

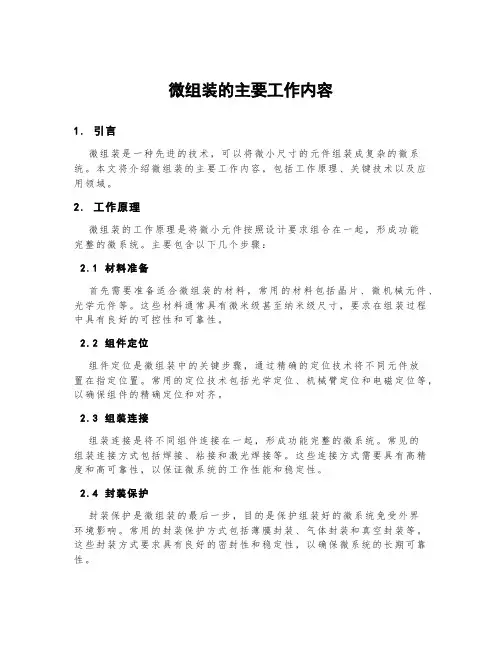

微组装的主要工作内容
微组装的主要工作内容1.引言微组装是一种先进的技术,可以将微小尺寸的元件组装成复杂的微系统。
本文将介绍微组装的主要工作内容,包括工作原理、关键技术以及应用领域。
2.工作原理微组装的工作原理是将微小元件按照设计要求组合在一起,形成功能完整的微系统。
主要包含以下几个步骤:2.1材料准备首先需要准备适合微组装的材料,常用的材料包括晶片、微机械元件、光学元件等。
这些材料通常具有微米级甚至纳米级尺寸,要求在组装过程中具有良好的可控性和可靠性。
2.2组件定位组件定位是微组装中的关键步骤,通过精确的定位技术将不同元件放置在指定位置。
常用的定位技术包括光学定位、机械臂定位和电磁定位等,以确保组件的精确定位和对齐。
2.3组装连接组装连接是将不同组件连接在一起,形成功能完整的微系统。
常见的组装连接方式包括焊接、粘接和激光焊接等。
这些连接方式需要具有高精度和高可靠性,以保证微系统的工作性能和稳定性。
2.4封装保护封装保护是微组装的最后一步,目的是保护组装好的微系统免受外界环境影响。
常用的封装保护方式包括薄膜封装、气体封装和真空封装等。
这些封装方式要求具有良好的密封性和稳定性,以确保微系统的长期可靠性。
3.关键技术微组装涉及到多个关键技术,以下是其中几个重要的技术:3.1微定位技术微定位技术是微组装中的核心技术之一,用于实现微小组件的精确定位和对齐。
常见的微定位技术包括光学定位、机械臂定位和电磁定位等。
这些技术要求高精度、低误差,以确保微组装的成功进行。
3.2微连接技术微连接技术是将不同微组件连接在一起的重要技术,常见的微连接方式包括焊接、粘接和激光焊接等。
这些连接方式要求高精度、高可靠性,以确保微系统的良好工作。
3.3微封装技术微封装技术是保护微组装好的微系统免受外界环境影响的关键技术,常见的微封装方式包括薄膜封装、气体封装和真空封装等。
这些封装方式要求具有良好的密封性和稳定性,以提高微系统的可靠性。
4.应用领域微组装技术在多个领域得到广泛应用,以下是其中几个典型的应用领域:4.1生物医学领域微组装技术可以应用于微管道、微阀门和微探测器的组装,用于生物医学领域的细胞培养、药物筛选和疾病诊断等。
微组装工艺

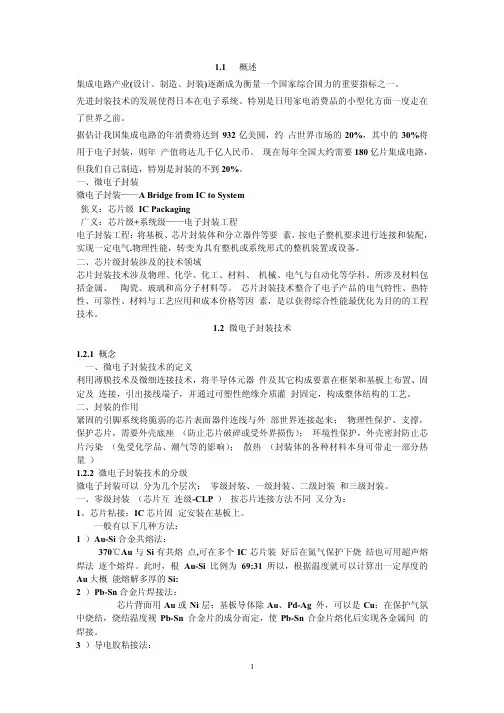

微组装工艺1 1.1 概述集成电路产业设计、制造、封装逐渐成为衡量一个国家综合国力的重要指标之一。
先进封装技术的发展使得日本在电子系统、特别是日用家电消费品的小型化方面一度走在了世界之前。
据估计我国集成电路的年消费将达到932亿美圆约占世界市场的20其中的30将用于电子封装则年产值将达几千亿人民币。
现在每年全国大约需要180亿片集成电路但我们自己制造特别是封装的不到20。
一、微电子封装微电子封装——A Bridge from IC to System 狭义芯片级 IC Packaging 广义芯片级系统级——电子封装工程电子封装工程将基板、芯片封装体和分立器件等要素按电子整机要求进行连接和装配实现一定电气.物理性能转变为具有整机或系统形式的整机装置或设备。
二、芯片级封装涉及的技术领域芯片封装技术涉及物理、化学、化工、材料、机械、电气与自动化等学科。
所涉及材料包括金属、陶瓷、玻璃和高分子材料等。
芯片封装技术整合了电子产品的电气特性、热特性、可靠性、材料与工艺应用和成本价格等因素是以获得综合性能最优化为目的的工程技术。
1.2 微电子封装技术 1.2.1 概念一、微电子封装技术的定义利用薄膜技术及微细连接技术将半导体元器件及其它构成要素在框架和基板上布置、固定及连接引出接线端子并通过可塑性绝缘介质灌封固定构成整体结构的工艺。
二、封装的作用紧固的引脚系统将脆弱的芯片表面器件连线与外部世界连接起来物理性保护、支撑保护芯片需要外壳底座防止芯片破碎或受外界损伤环境性保护外壳密封防止芯片污染免受化学品、潮气等的影响散热封装体的各种材料本身可带走一部分热量 1.2.2 微电子封装技术的分级微电子封装可以分为几个层次零级封装、一级封装、二级封装和三级封装。
一、零级封装芯片互连级-CLP 按芯片连接方法不同又分为 1、芯片粘接IC芯片固定安装在基板上。
一般有以下几种方法 1 Au-Si合金共熔法 370?Au与Si有共熔点可在多个IC芯片装好后在氮气保护下烧结也可用超声熔焊法逐个熔焊。
微组装关键工艺技术研究

摘要微组装工艺技术是一个电子行业公司必须具备的工艺技术。
本课题从公司实际需求出发,进行毫米波产品生产中急需的微组装关键工艺技术的开发,微组装关键工艺技术主要是粘接/烧结工艺技术和微型焊接工艺技术,它是微组装工艺技术中的重要和基础技术。
本论文在查阅大量相关技术资料和结合相关工作经验的情况下,首先从技术角度研究和探讨了粘接/烧结工艺技术和微型焊接工艺技术的原理,关键因素,失效模式,不良现象及其解决方法,检验技术要求及方法等。
粘接/烧结工艺技术是指将去除工艺线后的电路基板、陶瓷基板,通过导电胶粘接或者通过合金焊料烧结在器件的金属腔体上,从而实现对基板的物理支撑和散热。
基板粘接/烧结工艺的重点是超声波清洗工艺和焊料烧结/导电胶固化工艺。
微型焊接工艺技术包括芯片的粘接/共晶工艺技术,金丝楔/球键合工艺技术。
芯片的粘接/共晶工艺技术是指半导体芯片与载体(封装壳体或基片)形成牢固的、传导性或绝缘性连接的方法。
焊接层除了为器件提供机械连接和电连接外,还须为器件提供良好的散热通道。
金丝楔/球键合工艺技术是指使用金属丝(金线等),利用热压或超声能源,完成微电子器件中固态电路内部互连接线的连接,即芯片与电路或引线框架之间的连接。
金丝键合按照键合方式和焊点的不同分为球键合和楔键合。
本论文结合多次功能性实验的结果和经验,设计了工艺流程,对具体工艺细则和操作步骤,设备参数设置等进行了开发,开发完毕后再通过实验对开发的工艺进行了验证,实验证明工艺流程合理,工艺方法可靠,工艺参数有效。
本课题全面完成了微组装关键工艺技术的开发要求,项目组所制定的“毫米波微组装工艺细则”、“微组装关键工艺技术研制”、“毫米波T/R组件生产工艺流程卡片”已通过公司鉴定并归档,本人拟制的“毫米波批生产工艺能力建设方案”已经通过专家评审,并在《硅谷》国家级科技类学术期刊发表“浅谈混合微波集成电路的制作”技术论文一篇。
本课题不但填补了公司在微组装技术方面的空白,解决了公司毫米波产品T/R组件生产问题。
