试析如何保证凝汽器水位测量的准确性

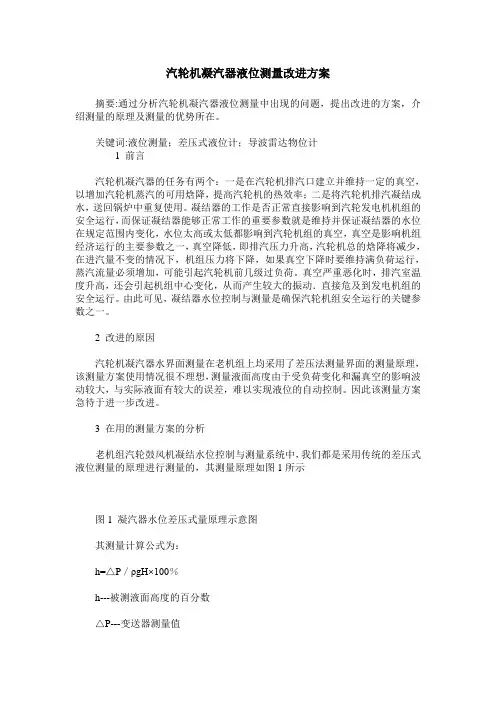

汽轮机凝汽器液位测量改进方案
汽轮机凝汽器液位测量改进方案摘要:通过分析汽轮机凝汽器液位测量中出现的问题，提出改进的方案，介绍测量的原理及测量的优势所在。
关键词:液位测量；差压式液位计；导波雷达物位计1 前言汽轮机凝汽器的任务有两个：一是在汽轮机排汽口建立并维持一定的真空，以增加汽轮机蒸汽的可用焓降，提高汽轮机的热效率；二是将汽轮机排汽凝结成水，送回锅炉中重复使用。
凝结器的工作是否正常直接影响到汽轮发电机机组的安全运行，而保证凝结器能够正常工作的重要参数就是维持并保证凝结器的水位在规定范围内变化，水位太高或太低都影响到汽轮机组的真空，真空是影响机组经济运行的主要参数之一，真空降低，即排汽压力升高，汽轮机总的焓降将减少，在进汽量不变的情况下，机组压力将下降，如果真空下降时要维持满负荷运行，蒸汽流量必须增加，可能引起汽轮机前几级过负荷。
真空严重恶化时，排汽室温度升高，还会引起机组中心变化，从而产生较大的振动．直接危及到发电机组的安全运行。
由此可见，凝结器水位控制与测量是确保汽轮机组安全运行的关键参数之一。
2 改进的原因汽轮机凝汽器水界面测量在老机组上均采用了差压法测量界面的测量原理，该测量方案使用情况很不理想，测量液面高度由于受负荷变化和漏真空的影响波动较大，与实际液面有较大的误差，难以实现液位的自动控制。
因此该测量方案急待于进一步改进。
3 在用的测量方案的分析老机组汽轮鼓风机凝结水位控制与测量系统中，我们都是采用传统的差压式液位测量的原理进行测量的，其测量原理如图1所示图1 凝汽器水位差压式量原理示意图其测量计算公式为：h=△P／ρgH×100％h---被测液面高度的百分数△P---变送器测量值H---为界面测量范围ρ---凝结水的密度由式中可以看出,在水的密度固定不变的情况下，液面h与△P成线性关系，通过差压变送器测量出△P，即可得出界面的高度。
由于凝结器本体是真空的容器，大家知道，要在真空的容器中引出水位的压差信号,对导压管线、管接件及阀门的密封性能要求是十分严格的,只要有一处密封性能达不到要求，整个测量系统的平衡就无法建立，差压信号就无法得到，即使有差压信号也是虚假的，尤其是在真空状态下，系统的泄漏点是很难查到的,有时一个泄漏点一查就是一两个星期甚至一个月．更有甚者会因找不到泄漏点只好停机组，将整个测量控制系统的管线及阀门全部换掉，这样不仅造成人力和财力的浪费，还不断地威胁着机组的安全运行。
300MW机组凝汽器水位测量探讨
300MW机组凝汽器水位测量探讨摘要：本文介绍了湛江电力有限公司300MW机组凝汽器水位测量不准的主要原因，并根据机组凝汽器实际情况，对凝汽器水位通用测量方法进行了改造，使改造后的凝汽器水位能正常投入运行，保证了机组安全稳定运行。
关键词：凝汽器差压式水位变送器雷达液位计安装一、存在问题及分析湛江电力有限公司四台300MW机组凝汽器水位测量采用传统的差压测量方法，它是利用水位—差压转换原理，将凝汽器内水与正压管水位差通过差压变送器转换为4～20mA标准信号传给DCS系统，由DCS系统通过逻辑计算再标定水位，以实现凝汽器水位的测量，原理如图1：图1 凝汽器水位测量原理图（改造前）按照图1测量凝汽器水位的安装方法，主要存在以下问题：1、凝汽器水位测量取样管路系统为负压系统，若取样管路系统稍有泄漏，凝汽器水位将无法测量，而取样管路系统阀门和仪表的接口多，增加了泄漏的可能性，查找漏点相对较难。
2、凝汽器水位排污系统看起来非常合理，但多次排污后，排污门稍有内漏都会影响到水位测量。
3、凝汽器水位变送器排污后，正压管再累积满水形成恒定正压水柱比较困难。
根据以上分析，造成凝汽器水位测量不准的原因主要是测量系统受真空环境影响所致，只要使用不受真空影响的测量方法，适用水介质，就能准确测量凝汽器水位。
可供选择的设备有超声波液位计、雷达液位计、电接点式液位计等。
二、改造设备选型电接点式液位计有价格便宜，安装简单等优点，但电极容易损坏，重新安装比较困难，容易泄漏，虽然不会影响到水位测量，但会损害凝汽器真空，有害机组运行安全。
超声波液位计的优点比较轻便，在干净环境下测量比较准确，但在密封容器内测量，探头镜片容易受水雾污染，影响测量。
雷达液位计安装简单，维护方便快捷，具有先进电子技术，只要安装准确，测量几乎不受外界影响，缺点就是价格相对较昂贵。
根据查阅的各种液位说明资料和使用情况比较得出：选用雷达液位计相对合适。
三、改造实施我厂分别于2004年、2006年对＃1～＃4机组的凝汽器水位测量进行了改造，效果明显，几乎零维护，不用在考虑真空影响测量的问题，凝汽器水位自动调节也顺利投入，厂家现场技术服务也比较全面。
凝汽器水位测量的改进及新方法
凝汽器水位测量的改进及新方法摘要:论述凝汽器在特殊的工作环境中利用差压变送器测量凝汽器水位所遇到的问题以及相应改进措施，结合目前仍然存在的缺点，通过分析汽轮机凝汽器液面测量中出现的问题，介绍测量的原理及测量的优势所在，选择取适合凝汽器水位实用测量系统。
关键词:凝汽器水位液面测量差压式液位计导波雷达物位计维持汽轮机凝汽器水位在正常允许范围内对确保机组安全、经济运行起到重要作用。
汽轮机凝汽器的任务有两个：一是在汽轮机排汽口建立并维持一定的真空。
以增加汽轮机蒸汽的可用焓降。
提高汽轮机的热效率；二是将汽轮机排汽凝结成水，送回锅炉中重复使用。
凝结器的工作是否正常直接影响到汽轮发电机的运行。
而保证凝结器能够正常工作的重要参数就是维持并保证凝结器的水位在规定范围变化。
水位太高或太低都影响到汽轮机组的真空，真空是影响机组经济运行的主要参数之一。
由此可见。
凝结器水位控制与测量是确保汽轮机组安全运行的关键参数之一。
无论发生哪种异常工况都会直接影响到机组的经济性和安全性。
在火力发电厂凝汽式机组中，遵循物理学重度测量原理，应用电子式差压变送器测量凝汽器水位一直是普遍采用的方法。
1、水位测量仪表的物理特性用差压变送器测量诸如锅炉汽包水位、汽机高加水位或除氧器水位(测量系统见图1)都是在蒸汽侧信号取样管上安装冷凝器来建立一个恒定的基准压头。
根据热力学原理，冷凝器凝结水的速度与压力容器的工作温度、压力以及环境温度有关。
容器内的压力、温度越高，饱和蒸汽和水的比容越小。
与环境温度相比，压力容器温度越高，冷凝器恒定压头建立的越快、保持得越稳定。
如果承压容器的温度比环境温度高得不多或几乎相等，冷凝器就很难贮存到水或根本不会有水．也就无法产生恒定的压头。
所以，在额定工况下启动锅炉汽包水位表比除氧器水位表要快得多。
与工作在正压的容器不同，汽轮机凝汽器的运行工况有其自身的特殊性，凝汽器内部工质的变化是利用循环冷却水把汽轮机低压缸排汽热量带走，将蒸汽凝结为水的过程．工作压力低于大气压力，也就是我们通常所说的真空状态，因此有两方面的因素对凝汽器水位测量仪表正压侧冷凝器聚集冷凝水造成不利影响。
凝汽器热井水位低防范措施
凝汽器热井水位低防范措施凝汽器热井水位低防范措施引言凝汽器热井是电力发电厂中的重要设备，需要保持适宜的水位以确保其正常运行。
然而，凝汽器热井水位低问题经常出现，可能导致设备损坏和生产中断。
为了有效防范凝汽器热井水位低问题，以下是一些相关的防范措施。
1. 定期检测和监测水位•每日巡检：每天在固定时间内对凝汽器热井水位进行巡检，确保水位在正常范围内。
•实时监测：安装水位监测仪器，通过远程监控系统实时监测凝汽器热井水位，及时发现异常情况。
2. 加强设备维护和管理•设备保养：定期对凝汽器热井进行清洗和检修，清除积灰与堵塞物，保证热井顺畅运行。
•管理规范：建立完善的管理制度，包括水位设定、维护记录、维修手册等，确保设备维护工作得到有效执行。
3. 设备升级改造•水位报警系统：安装水位报警系统，及时发出警报并采取措施，防止凝汽器热井水位过低。
•智能控制系统：引入智能控制系统，通过优化调整水位控制参数，提高设备运行的稳定性和可靠性。
4. 员工培训与意识提高•培训教育：定期组织员工参加凝汽器相关培训，提高他们的知识水平和操作技能，增强对水位低的识别和防范能力。
•安全意识：加强员工的安全意识培养，强调凝汽器热井水位低问题的严重性，提高员工对安全风险的认识和预警能力。
结论凝汽器热井水位低问题对电力发电厂的运行和设备安全产生很大的影响，但通过定期检测和监测水位、加强设备维护和管理、设备升级改造以及员工培训与意识提高等多种措施，我们可以有效防范水位低问题的发生。
只有保持水位在适宜范围内，才能确保凝汽器热井的正常运行，提高发电厂的稳定性和效率。
1. 定期检测和监测水位•每日巡检：每天在固定时间内对凝汽器热井水位进行巡检，使用专用设备或手动操作，确保水位在正常范围内。
•实时监测：安装水位监测仪器，通过远程监控系统实时监测凝汽器热井水位，及时发现异常情况，预防水位降低。
2. 加强设备维护和管理•设备保养：定期对凝汽器热井进行清洗和检修，清除积灰与堵塞物，保证热井顺畅运行。
造成水位测量偏差的原因分析
造成水位测量偏差的原因分析及处理方法程金涛(山东电力建设第二工程公司济南 250100)摘要：对汽包、凝汽器、除氧器等容器的水位测量设备的原理、系统组成进行了介绍，对产生偏差的原因进行了分析，提出了纠正和预防由于测量设备误差以外的原因造成的测量偏差的方法。
关键词：水位偏差原因分析处理方法Analysis of the Reasons for Making Water Level Deviations andthe Way to Ｅliminate the DeviationsCheng Jin-Tao(Ｓhan Dong Electric Power Construction No.2 Company Ji Nan 250100) Abstract: Introduced the principle and the system composition of the water level measurement of the steam drum, the condenser and the deaerator; Analyzed the reason for making the deviations; gave the way to correct and prevent the deviations except the average error.Key Words: Water Level;Deviation; Analysis of the Reasons; the Way to Ｅliminate the Deviations由于汽包、凝汽器、除氧器等容器的水位异常会对机组造成严重的后果，所以上述容器的水位测量在电厂运行中是非常重要的参数，保证水位测量的正确对机组的安全运行有重要意义。
本文将分别对上述几个容器的水位测量原理、系统组成和产生偏差的原因及处理方法做详细的介绍和讨论。
一、汽包水位汽包水位的测量通常采用的方法有三种：双色水位计、电接点水位计、差压变送器测量。

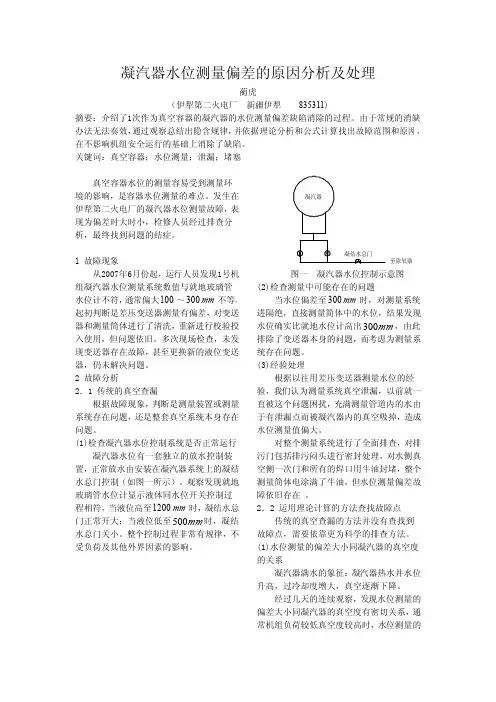

凝汽器水位测量偏差的原因分析及处理
凝汽器水位测量偏差的原因分析及处理蔺虎（伊犁第二火电厂新疆伊犁835311)摘要：介绍了1次作为真空容器的凝汽器的水位测量偏差缺陷消除的过程。
由于常规的消缺办法无法奏效，通过观察总结出隐含规律，并依据理论分析和公式计算找出故障范围和原因，在不影响机组安全运行的基础上消除了缺陷。
关键词：真空容器；水位测量；泄漏；堵塞真空容器水位的测量容易受到测量环境的影响，是容器水位测量的难点。
发生在伊犁第二火电厂的凝汽器水位测量故障，表现为偏差时大时小，检修人员经过排查分析，最终找到问题的结症。
l 故障现象从2007年6月份起，运行人员发现1号机组凝汽器水位测量系统数值与就地玻璃管水位计不符，通常偏大～不等，100mm 300起初判断是差压变送器测量有偏差，对变送器和测量筒体进行了清洗，重新进行校验投入使用，但问题依旧。
多次现场检查，未发现变送器存在故障，甚至更换新的液位变送器，仍未解决问题。
2故障分析2．1传统的真空查漏根据故障现象，判断是测量装置或测量系统存在问题，还是整套真空系统本身存在问题。
(1)检查凝汽器水位控制系统是否正常运行凝汽器水位有一套独立的放水控制装置，正常放水由安装在凝汽器系统上的凝结水总门控制（如图一所示）。
观察发现就地玻璃管水位计显示液体同水位开关控制过程相符，当液位高至时，凝结水总mm 1200门正常开大；当液位低至时，凝结mm 500水总门关小。
整个控制过程非常有规律，不受负荷及其他外界因素的影响。
至除氧器图一凝汽器水位控制示意图(2)检查测量中可能存在的问题当水位偏差至时，对测量系统mm 300进隔绝，直接测量简体中的水位，结果发现水位确实比就地水位计高出，由此mm 300排除了变送器本身的问题，而考虑为测量系统存在问题。
(3)经验处理根据以往用差压变送器测量水位的经验，我们认为测量系统真空泄漏，以前就一直被这个问题困扰，充满测量管道内的水由于有泄漏点而被凝汽器内的真空吸掉，造成水位测量值偏大。
凝汽器水位测量系统存在问题分析及改进建议
凝汽器水位测量系统存在问题分析及改进建议作者：潘年涛来源：《科学与财富》2015年第36期摘要：针对某公司2×300MW火电机组汽轮机凝汽器水位经常出现测量误差、异常波动，出现问题后又难以彻底消除等情况进行了分析，找出存在问题的原因所在，并提出针对性的改进建议。
关键词：凝汽器水位差压变送器误差一、概述火力发电机组汽轮机凝汽器水位多数是采用差压式变送器测量，其原理是根据测量汽侧、水侧之间的差压值即水柱的高度的方式来反映凝汽器水位的。
在现场实际使用过程中，这种测量方式存在许多问题，处理起来比较难，主要原因是测量系统所处的工作环境的特殊性，即真空环境，难以彻底解决经常出现的误差大、波动大等问题，给运行人员监视凝汽器水位造成较大的影响，也给凝汽器水位自动调节系统造成较大的偏差，增加检修维护人员的工作量，给机组正常运行带来不安全隐患。
某电厂2×300MW火电机组汽轮机凝汽器水位采用的就是差压式变送器测量方式，在使用过程中存在较多的问题，如二台变送器之间偏差较大，单台变送器出现偏差大及异常波动等情况，虽然每次都做过查漏、用密封胶及油漆密封、排污、注水等，但都收效不大。
问题出在测量系统取样及管道系统结构及安装等方面的不合理性，如果加以适当改进和完善，将会得到明显改善。
二、凝汽器差压式变送器水位测量系统存在问题分析#1、#2机组汽轮机凝汽器差压式变送器水位测量系统如图1、图2所示：存在问题分析：1、#1、#2机凝汽器差压式水位变送器水侧取样点位置不合理，位于凝汽器底部，汽轮机长期运行或凝汽器经过检修以后，凝汽器底部会堆积较多的污泥和金属渣质，这些污泥和金属渣质会慢慢的注入水侧取样口，落进取样管内，并堆积在一次阀门前，时间长了，会慢慢的把水侧取样管堵住，从而导致差压式水位变送器测得的水位值变化越来越缓慢，当取样管完全被堵死后，变送器将无法测得水柱高度的变化。
2、#1机凝汽器差压式水位变送器正负压侧均安装有一个排污门，看似便于排污，实际上在机组正常运行中进行操作时排污效果不佳，反而该排污门时不时的出现内漏情况，发现内漏后只能把出口管口堵死，一般情况是不提倡安装该排污门的。
凝汽器灌水查漏运行需做的安全措施
凝汽器灌水查漏运行需做的安全措施随着工业制造业快速发展，工厂对于能源和水的需求也日益增长。
凝汽器（Condenser）作为工业制造过程中的重要设备之一，扮演了至关重要的角色。
但是在凝汽器的运行过程中，由于灌水查漏的操作不当，会带来极大的安全隐患，因此，为保障工厂和工人的安全，必须采取一系列的安全措施。
凝汽器介绍与运行原理凝汽器是一种重要的蒸汽排放设备，用于在工厂和反应器之间排放蒸汽。
其主要工作原理是将高压蒸汽传输到凝汽器中，通过与管内的冷却水接触，将蒸汽冷凝成为水，再将水排出。
随着反应器中蒸汽的不断排放，条件逐渐发生了变化，当取决于所处的环境而定。
凝汽器灌水查漏操作的意义凝汽器灌水查漏，是指在使用凝汽器的过程中，对其进行水灌注和检查漏水的操作。
这个过程对于保证凝汽器正常运行具有非常重要的意义。
因为蒸汽在凝汽器内部形成腐蚀、水垢等，会导致凝汽器的运行效率下降，从而影响工厂的生产效率和设备的使用寿命。
此外，如果凝汽器内部出现泄漏，也会给生产过程和工人的安全造成威胁，因此进行灌水查漏操作是非常重要的。
凝汽器灌水查漏运行需做的安全措施1.在进行凝汽器灌水查漏操作时，必须进行全面而透彻的准备。
应对凝汽器进行彻底的清洗，以确保干净和无残留物，否则其污垢和腐蚀物会影响操作效果。
彻底清除凝汽器上的垃圾，以避免水箱和水管被堵塞。
2.只有获得严格授权的操作员才可以操作灌水查漏操作，并严格遵守公司操作程序，确保操作的正确性和安全性。
同时，严格监督和执行操作要求，并遵守安全规定。
3.检查充水管开关和消防设备等安全情况，以确保在操作过程中有足够的安全保障。
确保充水压力不超过所允许的安全压力值，以避免出现过高的水压危险。
4.在操作过程中应该遵守防护措施，工人要穿戴好相应的防护装备，如工作服、安全鞋、安全帽，以及防护手套和面罩等。
因为凝汽器内部温度高，加上操作过程中存在高温高压水流，这可能会导致烫伤和其它人身伤害。
5.在凝汽器灌水查漏之前，应检查灌水系统和凝汽器之间的管道是否完好，以及该管道中是否有足够的流量和压力，以确保操作效果和安全。
汽包水位
差压式水位计（单室平衡容器）测量误差原因分析及防范措施【摘要】火电厂中一般要测量锅炉汽包水位、凝汽器水位、除氧器水位和各种水箱水位等。
汽包水位的测量对于保证锅炉、汽轮机等主要设备的安全运行非常重要。
汽包水位过高会造成蒸汽带水，使蒸汽品质恶化，轻则使管道和汽轮机结垢加重，降低效率，重则使机组发生严重事故。
水位过低会破坏锅炉水循环，使水冷壁局部过热甚至发生爆管。
因此，及时准确地测量汽包水位，并将其控制在规定的范围内（+-50mm内），对保证火电厂安全、经济运行有重要意义。
本文就汽包水位测量误差产生的原因，采取的防范措施较为系统的进行了阐述，希望能对以后承建的300MW机组差压式水位测量系统的安装起到一定的作用。
【关键词】差压式水位计测量误差原因措施一．引言随着科学技术的发展和电厂自动化水平的提高，热工自动化水平越来越高，其准确性、快速性和稳定性要求也愈高。
汽包锅炉给水三冲量调节系统中，汽包水位信号是主信号，在三冲量调节系统中的作用是消除引起水位变化的任何扰动，稳态时保持水位为给定值。
但测量汽包实际水位，涉及问题较多，在技术上还有一定困难。
测量汽包实际水位困难主要原因可归纳为以下几点：①汽包水位很不稳定，总是上下波动，这种快速波动在水位计中不易反映出来；②汽水界面不明显，汽包内实际汽水界面模糊不清；③沿汽包横向及轴向各处水位不一致。
一般沿轴向中间水位高，两端低；沿横向，在上升管较密的一侧水位高④锅炉蒸气负荷突然变化会造成虚假水位。
首先让我们从其结构原理对误差原因进行分析。
二．差压水位计测量水位结构差压水位计是将水位高低信号转换成相应差压信号来实现水位测量的仪表。
其由水位——差压转换容器（平衡容器）、压力信号导管及差压计三部分组成（附图示）。
水位信号首先由水位——差压转换容器转换成差压信号，差压计测出差压值的大小，由变送器转换成电信号（4~20mA），远传至控制室为调节系统提供水位信号及进行连续水位指示。
试析如何保证凝汽器水位测量的准确性
试析如何保证凝汽器水位测量的准确性摘要】本文主要分析了凝汽器水位测量出现的问题和影响因素，并对如何保证凝汽器水位测量的准确性进行了阐述，希望能够提供一定的参考。
【关键词】凝汽器；水位测量；准确性凝汽器中水位测量的准确性在一定程度上影响着机组的安全经济运行情况，当机组在启动和停止的过程中，由于运行的参数变化较大，所以对水位进行仔细且严密的监视非常重要，因此对其进行研究，提供有效的措施非常有必要。
1.凝汽器水位测量不准确对机组运行带来的影响研究一般情况下，凝汽器水位测量出现不准确的现象是因为凝汽器的水位过高或者过低，严重影响了机组的运行，其带来的影响主要体现在以下几个方面：（1）当凝汽器的水位过高时，其会淹没铜管，会减少整个凝汽器的冷却面积【1】，并且凝汽器的真空值会呈现下降的趋势，同时会凝结吸收空气，导致凝结水不断增加其含氧量，使凝汽器的铜管出现了明显锈蚀的情况，进一步将设备使用的安全性和可靠性降低，并降低凝结水的问题，将除氧器加热时所需要的抽汽量不断增加，导致机组在运行过程中的热效率得不到保证。
（2）当凝汽器的水位淹没空气管时，会导致射水抽气器抽水，严重下降了凝汽器的真空值，如果在这样的情况下还继续运行，就会导致整个设备出现超负荷的运行，容易磨损推力轴承乌金，并导致轴向位移距离较大，当真空值下降到64kPa时，低真空的保护作用就会开始动作，否则就会导致低压缸的排气门出现爆破，最终使机组无法继续正常运行。
（3）如果凝汽器的水位较低时，就会导致凝结水泵出现气蚀，对凝结水泵的安全运行造成严重影响，同时也会降低凝结水泵的出力，下降除氧器内的水位，严重者可能会导致锅炉的出力降低。
2.液位测量的相关研究因为在凝汽器设备中其内部的真空度较高，所以相应的液位测量装置的气密性必须得到保证，保证其不会对凝气设备的真空度造成影响，并让液位测量的准确性不断提高，所以传统一般采取用差压变送器以及温度补偿等方法进行液位测量，但是随着社会、科学技术的不断发展与进步，该类测量方案已经无法满足现代化社会的需求，本文主要采用导波雷达液位变送器的方法进行相应的液位测量工作。
提高水位测量的准确性、全程投入保护、自动的方案探讨
提高水位测量的准确性、全程投入保护、自动的方案探讨侯云浩，张国斌刘吉川（北方联合电力公司，呼和浩特，010020；内蒙古电力科学研究院，呼和浩特010020 ；秦皇岛华电测控设备有限公司，066000）【摘要】对影响汽包水位测量精度的原因进行分析，并针对性提出提高水位测量准确性方案。
在此基础上对全程投入汽包水位保护、汽包水位自动的方案进行探讨。
【关键词】误差分析准确性全程保护自动Name :Abstract：key words:1、引言保持锅炉汽包水位在正常范围内是锅炉运行的一项重要的安全性指标。
由于负荷、燃烧工况及给水流量的变化，汽包水位会经常变化。
水位过低，可能导致汽包缺水而损坏锅炉；水位过高或急剧波动会引起蒸汽品质恶化和带水，造成受热面结盐，严重时会导致汽轮机水冲击振动、叶片及轴系损坏。
锅炉汽包的满、缺水保护是锅炉运行最重要的主保护。
北方公司所属电厂原有的水位测量系统的测量效果都不很满意，主要存在的问题表现为：机组启、停过程水位测量准确性不高、在启、停过程中水位保护无法投入、机组正常运行过程中各厂水位测量参数的补偿修正值差异很大、同一机组不同水位计测量结果存在较大偏差等问题，这些都对机组的安全运行造成事故隐患。
因此，非常有必要对测量系统造成误差进行深入分析，找出原因并采取有效措施以提高水位测量系统的准确性，实现对汽包水位的全程精确控制和保护系统的全程投入。
2、影响汽包水位测量精度的原因分析2、1 测量原理上造成的误差各火力发电厂原有汽包水位测量手段多采用云母水位计、电接点水位计、射线液位计、液位开关、单室平衡器、双室平衡容器等。
这些水位计从一次传感转换的原理看，归纳为两种，一种是连通器原理水位计，另一种是差压水位计原理。
现简要介绍一下这两种测量原理的测量误差。
⑴连通器原理如图一所示：×g]的影响有公式（１）成立不考虑饱和蒸汽静压[（H-Hˊ）×sHρw g≈Hˊρag --- (1)H≈Hˊ×ρa /ρwΔh＝H-Hˊ≈(ρa/ρw-1)×Hˊ - (2)H：汽包内水位g：重力加速度ρw：汽包内水的密度ρs：饱和蒸汽密度Hˊ：测量筒内水位Δh：汽包内水位与测量筒内水位差图一连通器水位计原理示意图ρa：测量筒内水柱的平均密度由公式（2）可以看出，Δh与汽包内水的密度ρw，测量筒内水柱的平均密度ρa ，以及水位的高低Hˊ有关（这里ρa永远大于或等于ρw，当ρa≥ρw时，ρa /ρw≥1，Δh就存在），只有当ρa＝ρw时，才有Δh＝0，否则Δh永远存在，因而水位测量误差与水位计管内水柱温度、汽包压力、水位的高低等因素有关。
运行中凝汽器水位误差原因分析与故障处理
14乍得恩贾梅纳炼油厂（NRC）是中石油海外公司与乍得共和国合资建厂，于2011年投产。
该厂自备电站设5×12MW凝汽式蒸汽轮发电机组和5×75t/h燃油燃气锅炉，其中#4、#5机组向乍得首都恩贾梅纳供电。
当地工业基础薄弱，市区电力基本依靠#4、#5机组提供，电站机组的安全对市区社会安定具有重要作用，经济效益和社会效益明显。
每台汽轮机凝汽器水位均设磁翻板液位计、差压式液位变送器各一套，高、低液位开关各一套。
分别完成就地水位监视、DCS水位信号远传、高低液位信号开出，实现水位自动调节、联锁启停循环水泵等功能。
1 故障现象自2017年1月初起，#5机组远传水位开始出现误差，后期DCS凝汽器液位保持在150mm附近，就地磁翻板液位显示已到480-500mm，凝汽器高液位开关反复动作，备用循环水泵频繁自启。
运行人员被迫切除凝汽器水位自动调节和循环水泵联锁保护，采用就地液位监控加手动调节的方法维持运行，工作量大，也给机组运行埋下了安全隐患。
因该机组向恩贾梅纳市区供电，无法停机处理。
经理论分析论证和风险评价，决定不停机进行故障排除。
2 理论分析凝汽器水位差压式液位变送器系统设置及测量原理如图1所示。
图1 凝汽器水位差压式液位变送器系统设置由凝汽器水位差压式液位变送器测量原理可知：ΔP =H ρ1g-（h 2-h 1）ρ2g其中，ΔP为测量差压，ρ1为正压侧测量介质密度，ρ2为负压侧测量介质密度。
因平衡容器与冷凝罐中测量介质均为凝结水，正常情况下，ρ1=ρ2，则ΔP 测量准确无误，水位测量也可保证较小误差。
在管路系统发生泄漏情况时，则会出现以下几种情况：（1）负压侧发生泄漏，则空气进入负压侧，ρ2变小，ΔP 增大，液位测量值则会相应偏大。
（2）正压侧发生泄漏，则空气进入正压侧，ρ1变小，ΔP 减小，液位测量值则会相应偏小。
（3）变送器平衡阀发生泄漏，则h 2减小，同时差压式变送器正、负压两侧压差也会随之减小，从而导致液位测量值偏小。
凝汽器灌水查漏注意事项
凝汽器灌水查漏注意事项
嘿，你问凝汽器灌水查漏注意事项啊？这可不少呢。
先得把准备工作做好。
找个合适的水源，水得干净，不能有杂质啥的。
不然灌进去会把凝汽器弄脏，那可就麻烦啦。
还有管子、阀门啥的都得检查好，不能有漏水的地方。
就像你出门前得检查一下包包有没有破洞，不然东西会掉出来。
灌水的时候要慢慢灌，不能一下子倒进去太多。
就像你喝水不能喝得太急，会呛着的。
一边灌一边观察，看看有没有地方漏水。
要是发现漏水了，赶紧停下来，找原因。
水位也得控制好。
不能太高也不能太低。
太高了可能会把一些不该淹的地方淹了，太低了又查不出漏点。
就像你洗澡的时候，水不能放得太多或太少，得刚刚好。
还有啊，要注意安全。
别在灌水的时候乱跑乱跳，万一滑倒了可不好。
也不能靠近那些危险的地方，比如有电的地方或者高处。
就像你在马路上不能随便乱跑，得注意安全。
我给你讲个事儿吧。
我有个朋友在工厂里负责凝汽器灌水查漏。
有一次他灌水的时候太着急了，一下子倒进去很多
水。
结果水到处流，把一些设备都淹了。
后来他们花了好长时间才清理干净，还耽误了生产。
从那以后，他就知道了灌水要慢慢灌，不能着急。
你看，凝汽器灌水查漏可得注意这些事项哦。
所以啊，凝汽器灌水查漏要做好准备工作，慢慢灌水，控制好水位，注意安全。
这样才能把漏点找出来，保证设备正常运行。
加油！。
凝汽器热井水位测量改进
凝汽器热井水位测量改进
我公司凝汽器热井水位采用的是差压式的测量方式，系统取样图如下：
口
改进前的测量原理图
图中的H0较小可以忽略不计，测量的量程为h＝1400mm，这样变送器的测量范围为0－14Kpa，这个测量系统投入运行后，多次出现水位波动，经检查取样管及各阀门无渗漏，变送器校验也合格，只是系统内部问题无法确定，查找起来难度也比较大，鉴于这种情况，我对这个测量系统进行了改进，改进图纸如下：
口
＋
对大气改进后的测量原理图
把原来负压测的取样管取消，直接对大气，并把水位侧变为负压侧，对大气侧为正压侧，这样的取样测量，只有在凝汽器具有一定真空（在真空80Kpa以上）后才能准确测量，我们的机组正常运行后的真空在90Kpa以上，由于测量量程的改变，原来的差压变送器已不能使用，只有更换，更换的差压变送器选择的是横河的EJA变送器，更换后的差压变送器的零点和量程分别为80Kpa和94Kpa，而这时的差压信号已不能直接反应水位，所以必须在DCS系统中进行相应的组态，才能够实现凝汽器水位的显示，我们的DCS系统是和利时公司的smart Pro系统，在上下层都要改变组态，下层组态图如下：
凝汽器真空－1000
MUL
热井水位差压
SUB DIV
10
MUL
1000
热井水位修正值DCS组态功能框图
把热井水位修正值在上层组态好标签变量，在上层画面上显示。
改造完后，投入运行，经过一年的运行，运行比较稳定，测量也比较准确（与不连续测量的电接点液位计进行对比试验）。
凝汽器水位测量的改进
５ 改进方 法和效果
如图 ３ 所示 ， 将取样 管管径加大 ， 换用 １ ２ ３ ×３ ２ 的不锈钢管 ， 次阀 门换用 １ ０的规格 ， 一 ３ ２ 消除水封 形成的可能。变送器采用带远传密封装置的差压变 送 器 ， 去 了 ６个 阀 门和 ２个 活接头 ， ２个法兰 膜 省 由 片感 应 上 下 压 力 形 成 差 压 。这 样 就 不需 要 经 常 注 水、 排污 ， 既防止泄漏 ， 又减少了维修人员的工作量。
差 压变 送器
图 ２ 传统 的测量方 法
法兰 膜盒 ： 毛 细管
４ ２ 系统 泄漏 影响水 位测 量 ．
响都 很 大 。
４ ３ 真 空波动 影 响水位 测量 ．
真 空 波 动对 正压 侧 水平 面 有一 定 的影 响 ， 时 短 间 内真空迅 速 升高 ， 正压 侧水平 面往 往会 降低 ， 果 如 管路 有泄 漏 ， 响就会更 大 。另外 ， 力 系统 的汽 水 影 热 损失 和水 的热 膨胀 等也 会影 响水位 测量 。
１ 引言
北海电厂第一期工程的两台 Ｎ ０ —１ ．／３ ／ ３ ０ ６ ７ ５７ 压计算公式可以变换为 ： ５７ ３ —２型 ３０ＭＷ 汽 轮机 ， 哈尔滨 汽轮 机有 限责 ０ 是 Ａ Ｐ＝ｐ ｈ 一ｈ ｇ（ ￣ ） 任公司生产 的亚临界 、 一次中间再热、 反动式、 单轴、 其中 △ Ｐ可 以通过差压变送 器测量得到， ， Ｐｇ 双缸双排汽凝汽式汽轮机 ， 其凝汽器设计安装有两 和ｈ 都是已知数 ， 可很容易计算出容器实际水位高 套模拟量差压式水位测量装置。水位测量装置 自 投 度 ｈ值。 运以来 ， 始终存在测量不准和波动偏差大的缺陷 ， 运 行人员无法有效监控凝汽器水位 ， 热控专业检修维 ３ 凝汽器水位传统测量方法存在的问题 火力发电机组凝汽器水位是一个重要的参数。 护人员需要经常消缺 ， 影响机组安全稳定运行 ， 最严 所示 ， 一般是设计安装 重的一次导致凝结水泵跳闸， 且闭锁启动 ， 险些引起 传统的凝汽器水位测量如图 ２ ２ 套这样的水位测量系统 ， 每一套水位测量系统包括 机组跳闸解列。为此北海 电厂组织分析研究 ， 寻找 有正负压侧取样管的 ２ 个一次阀门， 自注水管（ 来 引 彻底解决凝汽器水位测量问题的办法。 自凝结水泵 出 口） １ 注 水 阀 门， 阀组 中的 ２个 的 个 三 ２ 容器水位 测量的一般原理 二次阀 门和 １ 个平衡 阀 门 ， 变送器上 的 ２个排 污 差压 阀门， 共计 ８个手 动阀 门， 还有 ２ 活接头 。 个 这种相互冗余配置 的 ２套水位测量系统 ， 相互 之 间经常 出现 １０ ３０ｎｌ ０ － ０ ＇ Ｌ ＂ ｎ的偏 差 ， 与就 地玻 璃水 位计指示的实际水位也相差甚远 ， 机组启停过程中 尤其严重 ， 集控室的运行操作人员无法准确监控凝 汽器水位 ， 影响机组安全运行 。维修人员须经 常维 护或消缺 ， 校验差压变送器、 注水 、 排污 ， 用固体油或 图 １ 容 器 水 位 测 量 的 一 般 原 理 图 者各种胶水密封 阀门和接头的结合面 ， 各种措施用 如图 １ 所示 ， 有以下差压计算公式 ： 上也很不容易把水位调准 ， 即使一时调准 了， 随着凝 Ａ Ｐ＝Ｐ＋一Ｐ一＝（ ＋ ｌ ） Ｐ１ ｇ） Ｐ２ ｇ 一（ ＋ 汽 器真 空波动或 取 样 管 道 出现 稍 大 的振 动 等情 况 ， 式中 △ ——差压变送器测量到的差压值 ； Ｐ 偏 差 又会再 次 出现 。 ｐ — 一 定 温度 和压力 下水 的密 度 ； — ４ 原 因 分 析 ｇ — 重力 加 速度 ； — 经过实际检查和理论 分析 ， 上述传统凝汽器水 Ｐ ——负压测水平面上的空间压力 ； 位测量存在问题 的主要原 因有 以下几个方面。 Ｐ ——正压侧水平面上的空间压力 ； ２ ４ １ 正 压侧水 封影 响 水位测 量 ． 容器中实际水位的高度；
凝汽器水位测量故障现象与分析
凝汽器水位测量故障现象与分析摘要：本文介绍了国产 600MW 机组凝汽器水位常用的测量装置，对测量中所存在的问题进行了总结和分析。
针对水位测量容易存在偏差的问题，本文给出了两种优化测量方案，采用改进式分段电容液位计和导波雷达测量装置测量，结合作者的经验分别给出了分段式电容液位计的自动补偿原理，导波雷达的测量原理、系统组成进行了介绍，并在现场进行了应用。
实践表明，导波雷达的测量方法效果良好，水位测量值稳定且偏差很小，水位自动控制投入状态良好，测点的可靠性提高，维护工作量减少。
关键词：水位;导波雷达; 偏差; 原因分析; 自动控制中图分类号：TP216+.1引言容器液位测量故障的具体分析方法由于凝汽器的水位异常会对机组造成严重的后果，所以凝汽器水位的测量在电厂运行中是非常重要的参数，保证水位测量的正确对机组的安全运行有重要意义。
本文将分别对水位测量原理、系统组成和产生偏差的原因及处理方法做详细的介绍和讨论。
1 现行凝汽器水位计的测量原理及其局限性1.1设备概况某电厂凝汽器液位采用的是三台北京科普斯特自动化仪表有限公司生产的CPA-3000系列智能产品，一台磁翻式液位做就地指示。
凝汽器的运行主要是检测和维持运行水位，凝汽器输水接纳空间内应预先灌入由储水箱来的凝结水，然后进行在循环，运行时凝汽器热井的正常水位维持在高度2200mm（距离排汽装置底板）附近，此水位能够满足机组最大工况下，疏水空间的凝结水及疏水的容量要求，为了保证安全运行，不允许水位过高或过低，当水位空间超过正常水位范围时，远传液位计就能发出信号，提醒运行人员采取措施予以消除。
真空容器水位的测量容易受到测量环境的影响 ,是容器水位测量的难点。
1.2测量原理采用测量电容的变化来测量液面的高低。
它是一根直径为d的金属棒作为电极插入直径为D0盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。
两电极间的介质即为液体及其上面的气体。
为了保证电容两级绝对绝缘，给中心探极装配陶瓷绝缘护套，用以耐高温高压。
凝汽器水位测量失真原因分析及处理
决问题。 后来通过分析Ｄ Ｓ Ｃ 历史 曲线 ， 发现异常波动 与凝 汽器 补水 门的开 启 、 闭有 直接 关 系 。将测 点 关 改在 就地 水位 附 近后 解决 了水 位 波动 问题 （ 改变 测
作者简介： 武
新 （９８ ， ， １６ 一） 男 河北张家口人 ， 从事技术管理工作。
性， 还要 了解 被控 对 象 的状 况 ， 除 测 量点 周 围 的 排
可 能 的泄 漏 点 ， 用 这 种 方 法 查 漏 对 管 路 污 染 较 但
大 。如 某 １０ ＭＷ机组 由 于 厂供 针 形 阀质 量太 差 ， ３
试 运 过 程 中负 压 部 分 的测 量 系 统 （ 凝 汽 器 到 低 从 压 加 热 器 ） 无 法 满 足 测 量 要 求 ， 在 不 规 则 的 都 存
部结 构 的完 整性 和严 密性 在外 部检 查无法 确定 原
各 种非 正常 因素 的影响 ｌ 】 Ｉ 。
２２ 施工原 因 ．
要把一个好的设计意图付诸实施 ， 还要有一系
列 的物质 和人 员保 障。施 工 阶段 可 能产生 的 问题较 多 ， 主要 表 现和处 理方 法为 ： 其
（ ）施 工技 术 人 员对 测 量装 置 了解 不 充 分 ， １ 造 成测 量基 准发 生偏 差 ， 现 为测量 值 始终 与 就地 水 表
维普资讯
凝汽器水位测量失真原因分析及处理
武 新
（ 西北 电力建设 第一 工程 公 司 ， 西 渭 南 陕
● 摘
７４０ ） １０ ０
要： 凝汽器是火力发 电厂 中汽机侧 的一个重要设备， 它的液位也是一个非常重要 的参数。 由于凝汽器液位测 ●
一种提高凝汽器差压液位测量准确度的安装方案
一种提高凝汽器差压液位测量准确度的安装方案An installation scheme for improving the accuracy of differentialpressure levelmeasurement of condenser.Zhang jianhua, Zhang kun摘要：凝汽器液位变送器是检测并有效反映凝汽器内凝结水真实水位高度的关键设备，其反馈到DCS画面的数值直接影响机组的连锁跳机等一系列动作。
本文通过对巴基斯坦赫维利1230MW燃气联合循环电站凝汽器三台差压式液位变送器DCS画面偏差大导致凝泵跳机进行分析，结合差压式液位变送器的特点及变送器与取样点的连接方式，最终提出了一种提高凝汽器差压液位测量准确度的安装方案。
关键词：凝汽器液位变送器；偏差大；跳机；提高；安装方案。
Abstract:The condenser level transmitter is the key instrument to detect and effectively reflect the real water level of the condenser, and the value fed back to the DCS screen directly affects a series of actions such as interlock trip of the unit. This paper analyzes the condensate pump tripping caused by the deviation of three differential pressure level transmitters in the DCS screen for 1230MW CCPP Haveli Bahadur Shah Pakistan, Combined with the characteristics ofdifferential pressure level transmitter and the connection type between transmitter and sampling point, an installation scheme is proposed to improve the accuracy of differential pressure level measurement of condenser.Key words: Condenser level transmitter, large deviation, tripping, improve, installation scheme.1前言巴基斯坦赫维利1230MW燃气联合循环电站凝汽器冷却方式为表面式，现场采用低位侧排汽的方式进行安装，设计压力（真空）5.52kpa。
凝汽器水位扰动试验方案
凝汽器水位扰动试验方案1、试验目的：1.1提高凝汽器水位调节系统在设定值扰动下的调节能力。
1.2根据试验结果适当调整各有关参数（如：比例带，积分时间等），提高调节品质。
1.3验证控制回路的安全可靠性。
2、试验条件：2.1凝汽器水位调整到合适位置，凝汽器水位应在给定值的±50mm范围内变化。
2.2凝汽器水位高/低保护回路，以及联动回路正确可靠。
2.3锅炉燃烧稳定，主汽压力应保持在给定值的±0.2MPa范围内波动。
2.4凝汽器水位主要表计全部投入，并且指示准确。
2.5做凝汽器水位定值扰动时，保持电负荷稳定不变。
2.6适当增大凝汽器水位设定值与实际水位允许偏差值,以适应凝汽器水位在试验过程中动态变化需要，以避免在水位允许波动范围内，调节系统切手动条件发出。
2.7试验时如需用的相关参数历史库未有，试验人员临时加入。
3 、凝汽器水位调节系统扰动试验步骤：凝汽器水位自动状态下的定值扰动试验：（1）、做增加凝汽器水位定值扰动试验时，应事先将凝汽器水位调低些/高些，并在给定值的±50mm范围内变化5分钟。
（2）、在自动状态下，在原设定值的基础上增加/减小50mm，观察记录凝汽器水位动态偏差、静态偏差、稳定时间等数据，并计算过渡过程衰减率。
（3）、对不满足品质指标的数据，要分析原因，优化调节参数，调整热控装置，直到凝汽器水位扰动试验满足品质指标的要求。
4、注意事项:（1）试验前运行人员应对试验措施进行学习和理解，并制定出相应的反事故措施，作好事故预想。
在试验过程中，运行人员要注意各参数的变化及设备的运行情况，发现异常情况危及到机组的安全运行，请运行人员立即退出试验，及时解除自动，手动恢复至正常工况，以确保机组安全。
（2）锅炉负荷稳定工况下，凝汽器水位超过报警值，解除自动。
（3）给水压力低于允许最低压力，解除自动。
（4）调节系统工作不稳定，给水流量大幅度波动或水位周期性不衰减波动，解除自动。
如何提高水位测量的准确度
如何提高水位测量的准确度我公司承建的工程项目有600MW级全套机组、燃气电站项目、空冷岛机组、300MW级循环流流化床、立式旋风炉，随着机组的容量加大和机组形式的增多，机组自动化水平的日益提高，热控水位测量越来越多的被应用到热控自动控制，在电厂的自动控制中，有些水位信号被作为三冲量控制的前馈信号，有些水位信号被作为逻辑控制的重要信号，在电厂自动控制中发挥极其重要的作用，如何提高水位测量的准确度成为在安装中的重要课题。
在安装过程中，根据测量准确度的要求不同，可选用单室平衡容器或双室平衡容器。
1、在选用单室平衡容器时，差压计的正压头由平衡容器的恒定水柱维持不变，负压头随容器的水位变化而变化，误差由于一下院应造成：①在运行过程中，当容器水位降低时，由于差压增大，差压一表的膜片或膜盒要从正压侧向负压侧移动，从而使平衡容器正压侧水柱暂时降低。
②在容器中，由于受到容器内的饱和水、蒸汽与容器内的温度不同，重度也不同，造成仪表读数误差。
在运行过程中，如果容器内为蒸汽，如汽包水位、高加水位等，随着机组运行状况的变化，水位波动比较大，如何在同一容器上的几台变送器读数一致，且正确的反应水位H的情况，如图1：汽附图1附图2 P1—正压室压力P2—负压室压力P汽—容器内汽相压力H—被测量液位高度h1—最低液位到变送器高度h2—最高液位到变送器高度v1—被测液位高度v2—负压侧液位高度v3—正压侧液位高度T—水位变送器正负压得压力分别为：P1=h1v3+Hv1+P汽P2=h1v2+P汽正负压之间的差压为:⊿P=P1-P2=h1v3+Hv1+P汽-h1v2-P汽=Hv1+h1v3-h1v2从上式可以看出v1=v3=v2时，可以减少水位误差。
2、在选用双室平衡容器时，由于平衡容器的温度远远低于被测容器的温度，造成负压管的水面比容器的水面低，造成测量误差。
根据上述情况，要减少水位测量的误差，可采取以下方式：1、消除安装因素，在安装过程中，要充分结合环境因素，使正压侧和负压侧的环境基本一致，消除上述公式中v3、v2的重度影响因素，使之v3=v2，同时，在安装过程中充分保证同一容器上的平衡容器安装正压侧水位标高一致（即保证h2在运行），在安装中，使之阀门与管道和平衡容器之间的距离一致，如果是蒸汽，要充分保证平衡容器前管道安装内径符合或大于安装规范，使之蒸汽在容器中波动后快速冷却，同时仪表管路的安装环境一致也是消除水位误差的因素之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试析如何保证凝汽器水位测量的准确性
发表时间：2020-01-08T13:52:10.803Z 来源：《科技新时代》2019年11期作者：李冬
[导读] 本文主要分析了凝汽器水位测量出现的问题和影响因素，并对如何保证凝汽器水位测量的准确性进行了阐述，希望能够提供一定的参考。
李冬
天津蓝巢电力检修有限公司 300380
【摘要】本文主要分析了凝汽器水位测量出现的问题和影响因素，并对如何保证凝汽器水位测量的准确性进行了阐述，希望能够提供一定的参考。
【关键词】凝汽器；水位测量；准确性
凝汽器中水位测量的准确性在一定程度上影响着机组的安全经济运行情况，当机组在启动和停止的过程中，由于运行的参数变化较大，所以对水位进行仔细且严密的监视非常重要，因此对其进行研究，提供有效的措施非常有必要。
1.凝汽器水位测量不准确对机组运行带来的影响研究
一般情况下，凝汽器水位测量出现不准确的现象是因为凝汽器的水位过高或者过低，严重影响了机组的运行，其带来的影响主要体现在以下几个方面：
（1）当凝汽器的水位过高时，其会淹没铜管，会减少整个凝汽器的冷却面积【1】，并且凝汽器的真空值会呈现下降的趋势，同时会凝结吸收空气，导致凝结水不断增加其含氧量，使凝汽器的铜管出现了明显锈蚀的情况，进一步将设备使用的安全性和可靠性降低，并降低凝结水的问题，将除氧器加热时所需要的抽汽量不断增加，导致机组在运行过程中的热效率得不到保证。
（2）当凝汽器的水位淹没空气管时，会导致射水抽气器抽水，严重下降了凝汽器的真空值，如果在这样的情况下还继续运行，就会导致整个设备出现超负荷的运行，容易磨损推力轴承乌金，并导致轴向位移距离较大，当真空值下降到64kPa时，低真空的保护作用就会开始动作，否则就会导致低压缸的排气门出现爆破，最终使机组无法继续正常运行。
（3）如果凝汽器的水位较低时，就会导致凝结水泵出现气蚀，对凝结水泵的安全运行造成严重影响，同时也会降低凝结水泵的出力，下降除氧器内的水位，严重者可能会导致锅炉的出力降低。
2.液位测量的相关研究
因为在凝汽器设备中其内部的真空度较高，所以相应的液位测量装置的气密性必须得到保证，保证其不会对凝气设备的真空度造成影响，并让液位测量的准确性不断提高，所以传统一般采取用差压变送器以及温度补偿等方法进行液位测量，但是随着社会、科学技术的不断发展与进步，该类测量方案已经无法满足现代化社会的需求，本文主要采用导波雷达液位变送器的方法进行相应的液位测量工作。
2.1差压变送器的测量方法
在整个测量设备当中，要想保证差压变送器的液位测量的稳定性和准确性，主要依靠一次测量的元件，也就是平衡容器产生差压值得可靠性【2】。
但是该类差压值得准确性一般受到较多因素得影响，对于凝汽器的水位测量工作来讲，平衡容器内凝结水形成的时间等方面都对平衡容器的差压值准确性有较大的影响。
在测量单元初运行阶段中，平衡容器内凝水管的凝结水正在形成时，平衡容器产生的差压值就会呈现不准确的情况，由此就不能保证液位的准确性，最终导致水位测量的可靠性不能得到保证。
2.2导波雷达液位变送器的测量方法
该类方法主要利用了时域反射的原理，在测量的过程中，不管被测量的对象参数会发生怎样的变化，导波雷达都会对实际液位情况进行实时跟踪。
当发生器产生向下传送的雷达波，当遇到比空气以及蒸汽等传到介质的介电常数更大的液体表面时，雷达波就会被反射，通过研究超高速计时电路就会将雷达波从发射到接受过程中的传导时间计算出来，从而让液位测量的准确性得到有效保障。
在整个测量的过程中，测量的介质压力以及温度等只会对导波雷达探头的结构有一定的要求，不会影响测量的结果。
3.如何保证凝汽器水位测量的准确性
3.1保证设计的科学性
在设计凝汽器的过程中，相关的设计人员应该积极利用社会上先进且科学的技术、知识，选用更加成熟且可靠的自动控制系统硬件和软件，让机组运行的稳定性、安全性和可靠性得到保证。
而对于凝汽器水位等比较重要的关键参数内容，则需要使用上述测量方法中的变送器进行测量，让凝汽器的水位控制系统中主调节信号的可靠性和真实性得到保证。
3.2提高安装工艺技术水平
在具体安装的过程中，相关的安装人员应该严格按照相关的安装尺寸和施工技术规范等要求开展安装工作，让水位测量的准确性得到保证，并且相关的管道敷设应该与施工、验收技术规范相符，当管道敷设完成之后要进行相应的气密性试验，保证其能满足相关的要求。
电气线路敷设的过程中，其选用的电缆应符合国家要求，并保证接线工艺的科学性，电缆线路敷设的路经应该尽量避免与强干扰源在统一位置处。
3.3控制凝汽器热井水位
控制凝汽器水位系统一般使用单回路调节的方法，其中控制变量为凝结水补水调节阀，被控制变量为凝汽器水位【3】。
如果机组在运行过程中的负荷出现了较大的变化时，其凝汽器内的凝结水量也会受到影响发生变化，但是因为凝汽器热井的容积相对较小，所以其水位发生变化的情况比较明显，所以只是依靠凝汽器水位信号的变化对凝汽器补水调节阀进行控制就会导致凝汽器水位出现大幅度的波动，最终加大水位控制的难度。
而凝汽器热井水位发生了变化，就会影响除氧器的水位情况，因为除氧器的容积相对较大，所以其水位允许变化的范围与热井不同，所以为了能够将各个关键位置联系起来，并能保证在合理、经济的状态下运行，就需要将前馈信号增加，将调节系统的应变和处理能力不断提高，进一步让凝汽器水位测量的准确性得到保证。
比如前馈信号可以使用PID调节器，将其与凝汽器水位PID调
节器的输入端相结合，叠加当前值和设定值的差值信号，让其作为控制系统的最终输入，让凝汽器水位调节器能够提前做出判断，保证当系统在出现负荷变化时，能够让凝汽器的水位变化控制在允许的误差范围内。
4.结束语
随着社会经济的不断发展，科学技术得到了不断进步，传统的凝汽器水位测量已经不能满足现代社会的测量需求，因此相关人员应该积极利用先进、科学的测量设备，保证凝汽器水位测量的准确性，同时让机组能够实现安全稳定运行，为相关企业创造出社会经济价值。
【参考文献】
[1]柴赟.600 MW机组凝汽器水位测量及保护可靠性完善[J].电力安全技术,2018,20(12):50-52.
[2]王光辉.除氧器水位及凝汽器热井水位的控制策略[J].冶金动力,2015(11):64-67.
