防雷接地重点知识点总结
防雷接地总结
防雷接地总结1. 简介防雷接地是一种重要的措施，用于保护建筑物、设备和人员免受雷击伤害。
接地系统可将雷击电流引导到地面，避免对建筑物和设备的损坏，并确保人员的安全。
本文将总结防雷接地的基本原理、常见的接地方式和一些注意事项。
2. 防雷接地的基本原理防雷接地的基本原理是利用接地系统将雷击电流引导到地面。
当雷电击中建筑物或设备时，其电流会通过接地系统中的导体流入地面。
良好的接地系统能够提供低电阻路径，使雷击电流尽快散失，减小雷电对建筑物和设备的损害。
3. 常见的接地方式3.1. 单点接地系统单点接地系统是最常见的接地方式之一。
其原理是将整个建筑物或设备的接地点连接到一处地方，通常是建筑物的地基混凝土或地下水位较低的地方。
单点接地系统的优点是结构简单、成本低，适用于大多数情况。
然而，在大范围的雷击活动中，单点接地系统可能无法提供足够的保护。
3.2. 多点接地系统多点接地系统是为了克服单点接地系统的局限性而设计的。
它将建筑物或设备的接地点分散在多个地方，通过连接多个接地点形成一个综合的接地系统。
多点接地系统能够提供更好的保护，尤其在有高频干扰的环境下效果更显著。
然而，多点接地系统的安装和维护成本较高。
3.3. 独立接地系统独立接地系统是指将防雷接地系统与电气接地系统进行独立设计和布置。
独立接地系统有助于减少接地回路的干扰，提高接地的可靠性和效果。
虽然独立接地系统需要额外的空间和成本，但在对接地系统的可靠性和安全性有较高要求的场所，如医院、核电站等，独立接地系统是必要的选项。
4. 防雷接地的注意事项4.1. 地质勘察在设计和建设防雷接地系统之前，进行地质勘察是必要的。
地质勘察可以了解地下土壤的性质、水位情况等，为接地系统的设计提供参考。
不同的地质条件可能需要采用不同的接地方式。
4.2. 电阻测量定期对接地系统的电阻进行测量是必要的。
电阻测量可以帮助判断接地系统的性能是否正常，是否需要进行维护或改进。
常用的电阻测量方法包括四线法和测地电位法。
防雷接地基础知识及注意要点
均压：建筑物和设备使用的等 电位连接较多。 均压的目的是让各个参 考连接点的电位保持一 致，避免电动势移动造 成人员和财产损失。
防雷的方法和原理
屏蔽：多用于电线电缆、管道保护 尤其进出建筑物和重要设备 的线缆（如铠装光缆）更需 做好屏蔽保护，就如同给线 缆和管道增加了一层金属防 护，抵御浪涌效果明显。
防雷器分类
分流型或扼流型元件 分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗， 而对正常工作频率呈现为高阻抗。 扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗， 而对正常的工作频率呈现为低阻抗。用作此类装置的器件有： 扼流线圈、高通滤波器、低通滤 波器、1/4波长短路器等。
防雷器按级别分为A、B、C、D四类，若按照用途分： 电源保护器：交流保护器、直流保护器、开关电源保护器等。
接地：所有的被保护的建筑物和设 备都需接地。以便将浪涌电 流泄放入地。
防雷的方法和原理
分流：使用电涌保护器和导流装置 分流雷电流的方法。 强大的雷电流在线缆和设备 无法抵御的情况下，通过防 雷器进行分流浪涌电流。
躲避：重要设备移动到有保护装置 的物体内部。多用于野外工 作人员和重要设备的防护。
综合防雷系统
3、对后端设备危害
监控系统的电源线、信号线或进入监控室的其 它金属线缆遭到雷击或被雷电感应时，雷电波 沿这些金属导线/导体侵入设备，导致高电位差 使设备损坏，最易对后端设备造成危害。
防雷的方法和原理
雷电造成的危害非常巨大，人类在长期与 雷电较量中，总结了以下一些防雷方法：
接闪：多用于建筑物和室外文 物，需安装专业接闪器 引下线和接地装置。
信号保护器：视频防浪涌器、音频保护器、天馈保护器等。
如何选择合适的防雷器
工作电压（根据设备工作电压，选择合适保护电压的 避雷器）

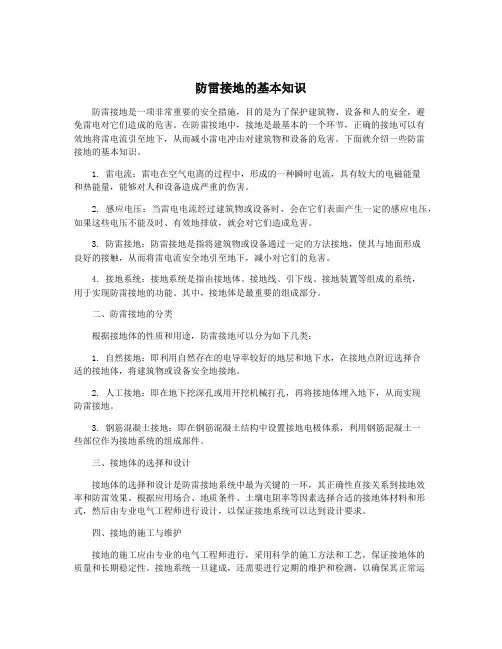

防雷接地的基本知识
防雷接地的基本知识防雷接地是一项非常重要的安全措施，目的是为了保护建筑物、设备和人的安全，避免雷电对它们造成的危害。
在防雷接地中，接地是最基本的一个环节，正确的接地可以有效地将雷电流引至地下，从而减小雷电冲击对建筑物和设备的危害。
下面就介绍一些防雷接地的基本知识。
1. 雷电流：雷电在空气电离的过程中，形成的一种瞬时电流，具有较大的电磁能量和热能量，能够对人和设备造成严重的伤害。
2. 感应电压：当雷电电流经过建筑物或设备时，会在它们表面产生一定的感应电压，如果这些电压不能及时、有效地排放，就会对它们造成危害。
3. 防雷接地：防雷接地是指将建筑物或设备通过一定的方法接地，使其与地面形成良好的接触，从而将雷电流安全地引至地下，减小对它们的危害。
4. 接地系统：接地系统是指由接地体、接地线、引下线、接地装置等组成的系统，用于实现防雷接地的功能。
其中，接地体是最重要的组成部分。
二、防雷接地的分类根据接地体的性质和用途，防雷接地可以分为如下几类：1. 自然接地：即利用自然存在的电导率较好的地层和地下水，在接地点附近选择合适的接地体，将建筑物或设备安全地接地。
2. 人工接地：即在地下挖深孔或用开挖机械打孔，再将接地体埋入地下，从而实现防雷接地。
3. 钢筋混凝土接地：即在钢筋混凝土结构中设置接地电极体系，利用钢筋混凝土一些部位作为接地系统的组成部件。
三、接地体的选择和设计接地体的选择和设计是防雷接地系统中最为关键的一环，其正确性直接关系到接地效率和防雷效果。
根据应用场合、地质条件、土壤电阻率等因素选择合适的接地体材料和形式，然后由专业电气工程师进行设计，以保证接地系统可以达到设计要求。
四、接地的施工与维护接地的施工应由专业的电气工程师进行，采用科学的施工方法和工艺，保证接地体的质量和长期稳定性。
接地系统一旦建成，还需要进行定期的维护和检测，以确保其正常运行。
具体的维护内容包括：清除接地体附近的杂物、维护接地线的完好、检查接地系统的接地电阻等。
防雷接地知识点
一般屋顶的避雷网避雷针等等统称为接闪器，避雷网一般采用镀锌圆钢用明敷或暗敷两种敷设方式，两种敷设方式必须分开来算量，套用相对应的定额，套用相对应的定额，一般沿屋脊敷设的避雷网都是根据图纸按实际长度量取并乘以1.039的系数，
什么是均压环呢
当建筑物高度到达一定高度，为了防止雷电侧击对建筑物造成损伤，在一定高度的楼层外圈梁焊通做均压环敷设，一般并与作为引下线的柱子柱内主筋焊通，将雷电导入接地网，
关于引下线得看图纸具体如何设计，如果柱内主筋的规格不够大 2根主筋无法满足防雷要求的情况下有可能是3根主筋焊通或者4根主筋焊通，那么各种根数不一的情况是否计算方法和套用定额都一样呢？，根据江西省2004年安装定额规定，利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整，比如你采用3根定额就乘以1.5 采用4根就乘以2 长度和计算方法不变，因为定额就是按2根考虑，定额乘以1.5并不是工程量乘以1.5，是基价乘以1.5。
--群主吐血1.5升笔记。

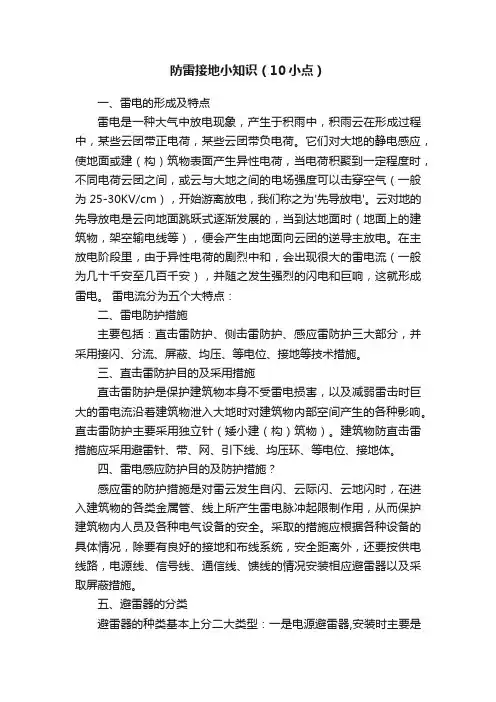

防雷接地小知识（10小点）
防雷接地小知识（10小点）一、雷电的形成及特点雷电是一种大气中放电现象，产生于积雨中，积雨云在形成过程中，某些云团带正电荷，某些云团带负电荷。
它们对大地的静电感应，使地面或建（构）筑物表面产生异性电荷，当电荷积聚到一定程度时，不同电荷云团之间，或云与大地之间的电场强度可以击穿空气（一般为25-30KV/cm），开始游离放电，我们称之为'先导放电'。
云对地的先导放电是云向地面跳跃式逐渐发展的，当到达地面时（地面上的建筑物，架空输电线等），便会产生由地面向云团的逆导主放电。
在主放电阶段里，由于异性电荷的剧烈中和，会出现很大的雷电流（一般为几十千安至几百千安），并随之发生强烈的闪电和巨响，这就形成雷电。
雷电流分为五个大特点：二、雷电防护措施主要包括：直击雷防护、侧击雷防护、感应雷防护三大部分，并采用接闪、分流、屏蔽、均压、等电位、接地等技术措施。
三、直击雷防护目的及采用措施直击雷防护是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地时对建筑物内部空间产生的各种影响。
直击雷防护主要采用独立针（矮小建（构）筑物）。
建筑物防直击雷措施应采用避雷针、带、网、引下线、均压环、等电位、接地体。
四、雷电感应防护目的及防护措施？感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时，在进入建筑物的各类金属管、线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备的安全。
采取的措施应根据各种设备的具体情况，除要有良好的接地和布线系统，安全距离外，还要按供电线路，电源线、信号线、通信线、馈线的情况安装相应避雷器以及采取屏蔽措施。
五、避雷器的分类避雷器的种类基本上分二大类型：一是电源避雷器,安装时主要是并联方式。
按雷电流防护级别的不同分成B,C,D级避雷器。
二是信号型避雷器，按照所保护信号线的类型又分成多种，如用于保护计算机网络线的网络信号避雷器、用于保护监控系统中的视频信号避雷器，用于保护RS485线的双绞线信号避雷器,用于保护发射机天线系统和接收无线电信号设备系统的天馈线信号避雷器等等。
防雷技术知识点总结
防雷技术知识点总结在现代社会中，雷电对人类和建筑物都构成了一定的威胁。
因此，防雷技术显得尤为重要。
通过科学的防雷技术，可以有效保护人们的生命财产安全。
本文将对防雷技术的相关知识进行总结，以帮助读者深入了解防雷技术的原理和应用。
一、雷电的危害雷电天气时，常常伴随着雷暴和闪电。
闪电拥有巨大的能量，一旦击中建筑物或者人体，就会造成严重的危害。
雷电对人体的危害主要包括直击伤害、感应伤害和电磁波伤害。
同时，雷电击中建筑物也可能引发火灾或者破坏建筑物的结构。
二、防雷的原理为了有效防止雷电对建筑物和人体造成伤害，需要理解防雷的原理。
首先，要明确的是，防雷并不是阻止雷电的发生，而是通过一定的手段，将雷电的危害减少到最低程度。
防雷的原理主要包括三个方面：接地原理、放电原理和避雷原理。
接地原理是指将建筑物或者设备与地面连接，使雷电通过接地而迅速消散。
放电原理是通过将建筑物或者设备上的电荷与大气中的电荷形成放电，使建筑物或者设备处于电势差最小的状态。
避雷原理是通过避雷装置把雷电引向地下或者大气中的金属体，减少雷电对建筑物和设备的损害。
三、防雷技术的应用1. 建筑防雷技术建筑物是雷电的主要袭击目标之一，因此，对建筑物进行有效的防雷措施尤为重要。
建筑物的防雷主要包括内外防雷。
内防雷是指在建筑物内部设置避雷装置，使建筑物内部的人员和设备免受雷电伤害。
外防雷是指在建筑物周围设置避雷装置，将雷电引向地下或者大气中的金属体，减少雷电对建筑物的损害。
同时，在建筑物的设计和施工中，也应当考虑防雷的要求，采用防雷材料和技术。
2. 接地技术接地是防雷技术中的重要环节之一。
良好的接地系统可以有效地将雷电引向地下，减少雷电对建筑物和设备的损害。
在接地技术中，要考虑接地电阻的大小、接地材料的选择和接地位置的确定等方面。
3. 避雷装置避雷装置是一种重要的防雷设备，主要包括避雷针、避雷带、避雷网等。
通过安装避雷装置，可以将雷电引向地下或者大气中的金属体，减少雷电对建筑物和设备的损害。
建筑防雷知识点总结
建筑防雷知识点总结在现代社会，建筑物防雷已经成为了必不可少的一项安全防护工作。
而建筑防雷的目的，就是通过科学的方法，将导电部分与非导电部分分离，以减小雷电对建筑物及其周围环境的危害。
以下是建筑防雷的一些知识点总结，希望能够为您提供一些参考。
一、建筑物防雷系统的构成1. 接地系统：接地系统是建筑物防雷系统的重要组成部分。
其作用是将雷电引入地下，减小雷电对建筑物的危害。
接地系统的构成包括接地装置、接地导线、接地网等。
2. 避雷带：避雷带是建筑物防雷系统的主要构成部分之一。
其作用是将雷电引导到接地系统，减小雷电对建筑物的危害。
避雷带的构成包括避雷针、避雷线、避雷带等。
3. 避雷设备：避雷设备是建筑物防雷系统的关键部分之一。
其作用是在雷电冲击下保护建筑物及其设备不受损害。
常见的避雷设备有避雷器、避雷器排等。
二、建筑物防雷系统的分类1. 外保护系统：外保护系统是建筑物防雷系统的一种。
其主要构成部分是避雷带和接地系统。
外保护系统的作用是通过引导雷电到接地系统，减小雷电对建筑物的危害。
2. 内保护系统：内保护系统是建筑物防雷系统的一种。
其主要构成部分是避雷设备和接地系统。
内保护系统的作用是在雷电冲击下保护建筑物及其设备不受损害。
三、建筑物防雷系统的设计原则1. 安全性原则：建筑物防雷系统的设计应以确保建筑物及其设备不受雷电损害为首要目标。
2. 经济性原则：建筑物防雷系统的设计应以经济合理为原则，尽量减少投资成本。
3. 可靠性原则：建筑物防雷系统的设计应以保证长期可靠运行为目标，确保其功能不受影响。
4. 适用性原则：建筑物防雷系统的设计应根据建筑物的具体情况，采用适当的防雷措施，确保其防护效果。
四、建筑物防雷系统的安装及维护1. 安装要点：建筑物防雷系统的安装应按照相关规范和标准进行，确保其结构牢固、连接可靠。
2. 维护要点：建筑物防雷系统的维护应按照规定周期进行，定期检查各组成部分的状态，及时发现并处理存在的问题。
防雷接地基础知识及施工控制要点
防雷施工材料选择
防雷接地、保护接地的材质应为热镀锌件，扁钢的 厚度不应小于4mm，截面不应小于100 mm2
避雷网格连续、闭合
避雷网格要求 焊接过程中不能有 断点，环网要求闭合
地网跨接
地网跨接
避雷引下线跨接
接地扁铁过渡
均压环、防侧向雷击设置
防雷接地工程中,有均压 环,高层建筑规定,30M以 上每隔6m设一圈
单面焊接
规范焊接
跨接钢筋选用型号错误
钢筋连接处漏 跨接
接地电阻测试
要求： 接地电阻不大于1欧姆
桥架、设备接地跨接
设备接地 桥架跨接
屋面金属设施的避雷跨接
钢 爬 梯
屋面水箱
风机风帽等设备
避雷带
外部防雷系统
水管
燃气管 阴极保护输送管
Z
基础接地极
电源防雷器（浪涌保护）的工作原理
• 当电网由于雷击出现
设
瞬时脉冲电压时,
备
• 防雷器在纳秒内导通，
将脉冲电压短路于地
泄放，后又恢复为高
阻状态，从而不影响
用户设备的供电。
SPD防雷器（浪涌保护）的安装
防雷施工中控制要点
材料选择符合规范要求 避雷网格要连续、闭合 均压环、防侧向雷击设置 焊接规范 接地电阻测试 桥架、设备接地跨接 屋面金属设施的避雷跨接
建筑物高度超过60m 时,60m及以上部分应 将外墙上的栏杆,金属 门窗等较大金属物直 接或通过金属门窗埋 铁与防雷装置连接
规范焊接
6D
圆钢的丁字焊接，弯头与直线材料的重复长度为6D， D为圆钢直径，应焊两边
圆钢的丁字形焊接
搭接长度不够
圆钢的交叉焊接，如要同一平面，按图示方法焊接，均应焊两 边
防雷接地安全基础知识
防雷接地安全基础知识
防雷接地安全是指在雷电活动频繁或容易引发雷电灾害的地区，采取一系列措施保护人身和设备财产免受雷电侵害的工程措施。
防雷接地安全的基础知识包括以下几个方面：
1. 接地原理：雷击产生的雷电会通过接地系统引流进入地下，接地系统起到了引导雷电流的作用。
接地系统主要由接闪器、雷电引线和接地设施组成。
2. 接闪器的作用：接闪器通常安装在建筑物的高处，如建筑物顶部的避雷针，它能将雷电引接入地下，避免雷电直接打击建筑物。
3. 接地设施的选择：接地设施的选用应根据具体的使用环境和电气设备来确定。
一般而言，接地设施应该能够具备低电阻、大面积和良好的导电性能。
4. 接地电阻的要求：接地电阻是指接地系统连接到土壤中所呈现的电阻。
为了防止雷电对建筑物和设备造成伤害，接地电阻应尽量降低到合理范围内，以确保雷电能够快速有效地引入地下。
5. 接地设施的维护：定期对接地设施进行检查和维护，确保其正常工作。
这包括清除接地设施周围的杂草、保持接地电阻的稳定等。
6. 防雷规范和标准：根据国家或地区的防雷规范和标准，对防雷接地系统进行设计、安装和验收，以确保其符合相关要求。
上述基础知识是了解防雷接地安全的重要基础，通过合理的设计和建设，可以提高建筑物和设备的防雷能力，减少雷电灾害给人员和设备带来的损失。
建筑电气防雷接地系统的知识点,都在这里!
建筑电气防雷接地系统的知识点，都在这里！01提到接地，大家第一想到的是不是接地极？其实接地是一个电脑系统，而不是单一的存在，今天给大家分享接地的基本概念。
1.什么是地地，是另一类供给或接受大量电荷，可用优异来作为良好的参考电位的物体，一般指大地，工程上取为零电位。
电子设备中的电位参考点也称为“地”，但不一定与大地相连。
2.接地将电力系统或电气装置的某些导电部分，经接地线连接至“地”，通常指接地极。
3.接地极和接地极系统内（接地装置）为提供电气装置至大地的低阻抗通路而埋入地中，并直接与大地接触的矽铱导体，称为接地极。
兼作接地极用的直接与大地接触的各种金属构件、金属管道、金属井管、建（构）筑物和仪器基础的钢筋等称为自然接地极。
由各接地极、总接地端子或接地母线及它们之间的连接导体组成的系统，称为接地极系统（接地装置）。
一般取总接地端子或接地母线为电位参考点。
4.接地线电气装置的接地端子与总接地端子或接地母排连接用的导体，称为接地线。
5.接地系统接地线和接地极系统的总和，称为接地系统。
02移动性接地与保护性接地根据接地的不同作用，一般分类如下1.功能性接地用于保证设备（系统）的正常运行，或使设备（系统）靠谱而正确地实现其功能。
如：（1）工作（系统）接地。
根据系统运行的需要进行电脑系统的接地，如电力系统的中性点接地、电话系统中将直流电源正极接地等。
（2）信号电路接地。
设置一个等电位点作为基准电位，简称信号地。
2.保护性接地以人身和设备的安全可靠为目的的接地。
如：（1）保护接地。
电气装置的外露导电部分、配电装置的构架和区段杆塔等，由于绝缘损坏有可能带电，为防止其人身和设备的安全而设的接地。
（2）雷电防护接地。
为雷电防护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设的接地，用以消除或雾危及人身和损坏设备。
（3）防静电接地。
将静电导人大地防止其危害的接地。
如对动火管道、管路以及电子器件、设备为规避静电的危害避开而设的接地。
防雷接地工作要点
1. 基站地网的构成 2. 基站联合接地示意图 3. 典型基站系统接地示意图 4. 接地电阻值 5. 基站系统接地检查 6. 雷电流入地分布情况
基站地网的组成
基站地网应由机房地网、铁塔地网或者由机房地网、铁塔地网和变压器地网相互多 点连接而成。 ① 机房地网
机房地网应由机房基础接地体（含地桩）和外围环形接地体组成，重点应检查和判断有 无外围环形接地体。 ② 铁塔地网
防雷接地工作要点
目录 1. 雷电的简介 2. 雷击事故的原因及特点 3. 防雷接地关键技术及要求
1
雷电的危害
• 雷电是一种强对流天气灾害。被联合国减灾十年委员会列为“对人类 生活影响最严重的十种自然灾害之一”；被国际电工委员会称为“电 子时代的一大公害”。
• 我国常见的雷害主要有直击雷、球雷、感应雷和雷电侵入波等种。
地网泄流分布
地网泄流时，地网四 个顶点泄流量最大， 其次为泄流网外围， 距离顶点越近泄流量 越大，泄流网内部泄 流量最小
① 总接地汇流线应设在配电箱和第一级电源SPD附近，以便于供交流配 电箱、埋地电力 电缆金属铠装层或钢管以及第一级电源SPD的接地。
② 为便于馈线等在机房入口处的接地，应在机房入口处设置馈窗接地汇 流排。 （Q/ZTT 1009-2014《通信基站防雷接地技术要求》3.4节：接地汇 流线）
GB 50689-2011《通信局（站）防雷与接地工程设计规范》6.2.6条：基 站地网的接地 电阻值不宜大于10Ω。土壤电阻率大于1000Ω·m的地区， 可不对基站的工频接地电阻予 以限制，应以地网面积的大小为依据。地 网等效半径应大于10m，地网四角还应敷设 10m～20m的热镀锌扁钢作辐 射型接地体，且应增加各个端口的保护和提高SPD通流容量、加强等电位 连接等措施予以补偿
防雷接地重点知识点总结
1、避雷带的计算：依据计算规则，（水平+垂直）*（1+%）2、避雷带分为女儿墙敷设，混凝土块敷设，混凝土块独自计算，开端地点为50cm，间隔为 1m。
3、楼顶有栏杆的，能够用来取代避雷带，可是一定达到必定的壁厚，否则会被击穿。
4、引下线：第一种，利用柱子里边的钢筋做为引下线，定额默以为 2 根主筋，假如图纸给出多根，需要依据比率调整。
第二种，独自敷设金属构件作为引下线，计算工程量的时候，定额默认是一根，看清说明需要几根，进行调整。
5、测试电阻：第一种，断接卡子，合用于独自敷设的引下线，在室外处面上来做，用来测试接地电阻。
第二种：测试板，合用于利用钢筋作为引下线，这类状况在钢筋的下方链接一块测试板，方便测试电阻。
两种状况外侧能否需要箱子，能够来定能否有测试箱。
注意：不是每条引下线，都需要做测试。
6、接地母线：能够理解为雷电流的通道，负责电流的传输，把电流引到各个接地极。
接地极：就是电流流向大地的通道。
接地母线和接地极共同形成了一套接地装置，可是此刻这类做法不多了。
工程量的计算：接地母线计算长度，施工图工程量 * （1+%）。
接地极是依据根计算。
7、利用基础钢筋作为接地极：这是此刻比较常用的做法，利用自己基础的钢筋作为自然接地装置，不需要再独自敷设其余的东西了。
工程量的计算：有相应定额的地域，是依据基础的面积计算。
没有相应的定额的地方，能够依据焊接点来计算，参照“柱主筋与地圈梁的焊接”的定额。
8、均压环：作用是均压，将高压平均的散布在物体的四周，保证环形各部位之间没有电位差，进而达到均压的成效。
做法一，利用圈梁的钢筋作为均压环。
定额中有相应的定额能够选择。
做法二，利用扁钢或许圆钢独自敷设均压环。
定额中没有相应的定额，计算规则规定能够依据“户内接地母线”套取。
计算时，依据圈梁中心线长度计算。
设置：一类防雷建筑从30 米以上每间隔 6 米一道，二类防雷建筑从45 米开始每隔三层一道，三类防雷建筑从60 米开始每隔三层一道。
屋面金属物防雷接地6要点
屋面金属物防雷接地要点
1、当设备电源采用钢管由地面引至设备时，电源管要与设备电源接线盒位置保持一致，且与设备电源盒的高低差不宜超过150mm。
2、应与钢管并列预留40x4的接地镀锌扁钢，两者间距宜为150mm 且与设备平行:扁钢预留高度距基础完成面或小墩台面100~150mm，利用6㎡的黄绿双色软铜线将钢管、设备金属支座及设备金属外壳(当支座与设备间有绝缘减震片时)分别与接地扁钢进行连接，不得串联。
接地线应与专用接地螺栓连接，不得连接在设备的固定螺栓上。
3、架直线段间距为0.5-1m，在直角弯处应对称，距弯300-500mm。
支架高度为150mm。
4、雷带跨越建筑物变形缝时，应设补偿器。
5、避雷带应平直、镀锌层完好，接头应采用双面焊接，搭接长度为6倍直径。
防雷知识点总结
防雷知识点总结雷电是一种自然界的现象，是放电现象的一种，通常会伴随着闪电、雷声、雷雨等现象。
雷电能够造成伤亡、损害电气设备、交通运输工具以及房屋建筑等。
因此，对于雷电防护和预防非常重要。
在日常的生活和工作中，我们应该积极了解雷电的知识，并且采取有效的措施，防止雷电对我们的安全和生产生活造成危害。
1. 雷电的形成与性质雷电是大气中产生的一种放电现象，是由于大气中不同温度、湿度和压力的空气产生的对流造成的。
雷电产生的条件是大气中出现了大量的正负电荷。
阳离子和阴离子的互相吸引作用形成了强烈的电场，当电场强度超过了空气的阻抗时，就会形成放电。
此时，电荷会释放出来，伴随着闪电、雷声、雷雨等现象。
2. 雷电对人体和物体的危害雷电是一种非常危险的自然现象，对人体和物体都会造成严重的危害。
例如，雷电会直接伤害人体，导致电击伤、烧伤，甚至死亡。
同时，雷电还会损坏电气设备、土地等房屋建筑以及农作物等。
因此，我们应该特别注意防范雷电的危害，采取有效的措施来预防和应对雷电的影响。
3. 雷电的预防和防护措施在雷电季节或者雷雨天气来临之前，我们应该采取一系列有效的措施，来预防和防护雷电的危害。
首先，我们应该及时关闭户外的水龙头、电器等，以免造成电击伤。
其次，我们应该尽量避免在雷雨天气时外出，以免受到雷电的伤害。
另外，我们还可以在屋顶和高层建筑上安装避雷针、避雷网等设备，来进行有效的防护。
4. 避雷设备的选择和安装在居住和工作的环境中，我们可以采取一些有效的措施，来保护自己和物品免受雷电的危害。
首先，我们可以选择合适的避雷设备，例如避雷针、避雷网等。
这些设备可以有效的吸引和释放电荷，减轻雷电对房屋和建筑物的危害。
其次，我们要正确的安装这些设备，确保设备可以发挥作用，防止雷电伤害。
5. 雷电安全知识的普及和培训为了提高人们对于雷电安全的意识，我们应该积极开展雷电安全知识的普及和培训。
首先，我们可以利用各种媒体，例如广播、电视、网络等，传播雷电安全知识，让更多的人了解雷电的危害和预防的方法。
防雷接地施工知识点总结
防雷接地施工知识点总结一、防雷接地施工的基本概念防雷接地施工，是指对建筑物和设备进行防雷接地系统的安装和施工，以保证在雷电天气中建筑物和设备的安全。
防雷接地系统是通过将建筑物或设备的金属构件与地下埋设的导电体连接起来，将雷电的电荷安全地导入地下，避免对建筑和设备造成损害。
二、防雷接地施工的主要知识点1. 防雷接地系统的类型防雷接地系统主要包括内防雷接地和外防雷接地两种类型。
内防雷接地是指将建筑物内的金属结构、设备等导电部件连接到地下埋设的导电体上，以便将雷击所产生的雷电荷安全地引入地下。
外防雷接地是指将建筑物外部的金属构件、设备等导电部件连接到地下埋设的导电体上，以保护建筑物的安全。
2. 防雷接地材料的选择防雷接地材料主要包括导电体、接地网、接地极等。
导电体一般选用优质的铜材或者铜包铝导线，具有良好的导电性能和耐腐蚀性能。
接地网一般采用扁平导线或者焊接网格，以确保连接稳固可靠。
接地极一般采用导电性能好的金属材料，例如优质的铜材。
3. 防雷接地系统的布置防雷接地系统的布置应该遵循一定的规范和标准，以确保系统的效果和安全性。
一般来说，建筑物内防雷接地应该布置在建筑物内部的金属结构、设备等导电部件周围；外防雷接地应该布置在建筑物外墙或者屋顶的金属构件、设备等导电部件周围。
4. 防雷接地系统的施工工艺防雷接地系统的施工工艺主要包括导线的铺设、接地极的埋设、接地网的布设等。
在施工过程中，应该严格按照相关规范和标准进行操作，保证系统的可靠性和安全性。
同时，在施工现场应该配备必要的安全设施和防护措施，以保证施工人员和施工设备的安全。
三、防雷接地施工的流程1. 施工前的准备工作在进行防雷接地施工前，需要进行充分的准备工作，包括施工方案的制定、材料和设备的准备、施工现场的清理等。
施工方案应该根据具体建筑物和设备的情况进行制定，确保施工的合理性和可行性。
2. 施工过程中的操作在进行防雷接地施工时，应该严格按照相关规范和标准进行操作，包括导线铺设、接地极埋设、接地网布设等工序。
什么是防雷接地
什么是防雷接地
防雷接地是指利用雷电保护装置如避雷针、避雷线和避雷器等向大地泄放雷电流的接地。
（1）避雷针保护又称为接闪器，是建筑物和设施预防直击雷的装置，发生雷电时将闪电引向自身，流入大地。
根据相关标准，单棒型避雷针用几何原理的滚球法确定保护范围。
（2）保护范围雷电峰值电流I是个随机变量，雷电保护范围也是个随机变量。
雷电流受气象条件、地质、地形等影响，雷电流数据差距较大，雷电流概率函数也不同。
我国各行业统计与归纳了许多经验和公式。
如《交流电气装置的过电压保护和绝缘配合》（DL/T620—1997），在避雷针离地面高度h≤30m保护范围，可靠性达到0.999，后将h提高至120m。
（3）避雷针材料避雷针
宜用圆钢或钢管制成，针长不超过1m时，圆钢ϕ12mm、钢管ϕ20mm；针长为1～2m时，圆钢ϕ16mm、钢管ϕ25mm。
