五邑大学数字电路与逻辑设计实验报告
数字电路与逻辑设计实验

加强团队协作
在未来的实验中,希望能够加强 团队协作,提高解决实际问题的 能力。同时,加强与其他同学的 交流与合作,共同进步。
THANKS
感谢观看
问题一
逻辑门电路搭建困难
• 解决方案
通过查阅相关资料和请教老师,我们掌握了正确的搭建 方法,确保了电路连接的准确性和稳定性。
问题二
测试结果不准确
• 解决方案
检查实验设备是否正常工作,确保测试仪器连接正确。 同时,我们采用了多次测量取平均值的方法,提高了测 试结果的准确性。
问题三
实验操作中存在安全隐患
总结词
考虑时钟信号和控制信号的作用。
详细描述
在时序逻辑设计中,需要考虑时钟信号和控制信号的作用 。时钟信号用于同步电路中的各个操作,而控制信号则用 于控制状态转移的条件和方向。
可编程逻辑设计(PLD)
总结词
通过编程实现特定功能的电路设计。
详细描述
可编程逻辑设计(PLD)是一种通过编程实现特定功能的电路设计方法。PLD使用 可编程逻辑器件(如FPGA、CPLD等)来实现数字电路设计,具有高度的灵活性和 可重构性。
01
通过本次实验,我们成功地实现了逻辑门电路的搭建和测试,
验证了逻辑门的功能和性能。
实验原理掌握情况
02
通过实验操作,我们深入理解了数字电路的基本原理,掌握了
逻辑门电路的工作原理和应用。
实验技能提升
03
在实验过程中,我们提高了实际操作能力,学会了使用数字电
路实验箱和相关测试仪器。
实验中遇到的问题及解决方案
• 解决方案
在实验前认真学习安全操作规程,注意遵守实验室规定 。在实验过程中,我们互相监督,确保实验操作的安全 性。
数字电路与逻辑设计实验报告

所示。它的 1、2、4、5、9、10、12、13 号引脚为输入端 1A 、 1B 、2A 、2B 、3A 、3B 、4A 、4B ,3、6、8、11 号引脚为 输出端 1Y 、2Y 、3Y பைடு நூலகம்4Y ,7 号引脚为地,14 号引脚为电源 +5V 。 (1)将一片四 2 输入异或门芯片 74LS86 插入 RXB-1B 数字电路 实验箱的任意 14 引脚的 IC 空插座中。 (2)按图 1.3.2 接线测试其逻辑功能。芯片 74LS86 的输入端 1、 2、4、5 号引脚分别接至数字电路实验箱的任意 4 个电平开关的 插孔,输出端 3、6、8 分别接至数字电路实验箱的电平显示器的 任意 3 个发光二极管的插孔。14 号引脚+5V 接至数字电路实验 箱的+5V 电源的“+5V ”插孔,7 号引脚接至数字电路实验箱的 +5V 电源的“⊥”插孔。 (3)将电平开关按表 1.3.1 设置,观察输出端 A 、B 、Y 所连 接的电平显示器的发光二极管的状态,测量输出端 Y 的电压值。 发光二极管亮表示输出为高电平(H ),发光二极管不亮表示输 出为低电平(L )。把实验结果填入表 1.3.1 中。 图 1.3.1 四 2 输入异或门 74LS86 外引线排列图 1A 1B 1Y 2A 2B 2Y GND 74LS86 V CC 4B 4A 4Y 3B 4A 3Y 1234567
把实验结果填入表131输入异或门74ls86外引线排列图1a1b1y2a2b2ygnd74ls86cc4b4a4y3b4a3y1413121110图132异或门逻辑功能测试连接图表131异或门逻辑功能测试的实验数据输入输出k3k2k1k0343601460146343501470177将表中的实验结果与异或门的真值表对比判断74ls86是否实现了异或逻辑功能
数字电路与逻辑设计实验总结报告

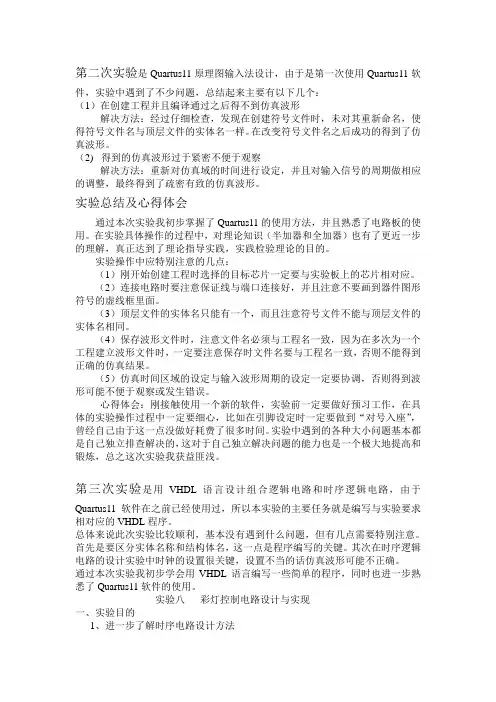

第二次实验是Quartus11原理图输入法设计,由于是第一次使用Quartus11软件,实验中遇到了不少问题,总结起来主要有以下几个:(1)在创建工程并且编译通过之后得不到仿真波形解决方法:经过仔细检查,发现在创建符号文件时,未对其重新命名,使得符号文件名与顶层文件的实体名一样。
在改变符号文件名之后成功的得到了仿真波形。
(2)得到的仿真波形过于紧密不便于观察解决方法:重新对仿真域的时间进行设定,并且对输入信号的周期做相应的调整,最终得到了疏密有致的仿真波形。
实验总结及心得体会通过本次实验我初步掌握了Quartus11的使用方法,并且熟悉了电路板的使用。
在实验具体操作的过程中,对理论知识(半加器和全加器)也有了更近一步的理解,真正达到了理论指导实践,实践检验理论的目的。
实验操作中应特别注意的几点:(1)刚开始创建工程时选择的目标芯片一定要与实验板上的芯片相对应。
(2)连接电路时要注意保证线与端口连接好,并且注意不要画到器件图形符号的虚线框里面。
(3)顶层文件的实体名只能有一个,而且注意符号文件不能与顶层文件的实体名相同。
(4)保存波形文件时,注意文件名必须与工程名一致,因为在多次为一个工程建立波形文件时,一定要注意保存时文件名要与工程名一致,否则不能得到正确的仿真结果。
(5)仿真时间区域的设定与输入波形周期的设定一定要协调,否则得到波形可能不便于观察或发生错误。
心得体会:刚接触使用一个新的软件,实验前一定要做好预习工作,在具体的实验操作过程中一定要细心,比如在引脚设定时一定要做到“对号入座”,曾经自己由于这一点没做好耗费了很多时间。
实验中遇到的各种大小问题基本都是自己独立排查解决的,这对于自己独立解决问题的能力也是一个极大地提高和锻炼,总之这次实验我获益匪浅。
第三次实验是用VHDL语言设计组合逻辑电路和时序逻辑电路,由于Quartus11软件在之前已经使用过,所以本实验的主要任务就是编写与实验要求相对应的VHDL程序。
《数字电路与逻辑设计》实验报告

《数字电路与逻辑设计》实验报告学号11XX XX 姓名XX 专业、班计算机科学与技术11计算机班实验地点实3-407 指导教师XX 实验时间2012-10-23一、实验目的1.了解组合逻辑的设计步骤。
2.掌握组合逻辑电路的分析方法与测试方法。
3.了解组合逻辑电路的冒险现象及其消除方法。
二、实验设备(环境)及要求74LS00,74LS20,74LS86,74LS138各一片,万用表一只三、实验内容与步骤1.组合逻辑电路的设计步骤(1)根据任务要求列出真值表根据真值表写出逻辑表达式,利用卡诺图或布尔代数进行化简,得出最简的逻辑函数表达示。
(2)选用标准器件实践所得出的逻辑函数逻辑化简是组合逻辑电路设计的关键步骤之一,但往往最简设计不一定最佳。
因为在实际使用的电路,要考虑电路的工作速度、稳定性、可靠性及逻辑关系的清晰度。
所以,一般来说,应在保证上述条件的前提下,使电路设计最简,成本最低。
2.实验内容(1)某工厂三个车间:A、B、C和一个自备电站,站内有两台发电机M、N。
N 的发电能力的M的二倍。
如果一个车间开工,启动M就可以满足要求;如果两个车间开工,启动N就可以满足要求;如果三个车间均开工,启动M、N才能满足要求。
请用74LS86(异或门)和74LS00(与非门)设计一个控制电路,由A、B、C车间的开工情况来控制M、N的启动。
(2)设A、B、C、D代表四位二进制数码,函数X=8A+4B+2C+D,用74LS20及74LS00设计一个组合逻辑电路,使函数当输入数4<X<=15时,输出Y=1,否则Y=0。
(4)用 74LS138(三线—八线译码器)及74LS20(双四输入与非门)构成函数发生器,实现函数:。
1 1 1 0 11 1 1 1 1实验四:化简可得:,应用74LS138与74LS20即可实现。
只要m1、m2、m3、m5中任意一项为最小项,P就为0,灯泡不亮。
五、分析与讨论(遇到的问题及其对本实验提出的建议)1.首先要读懂题目,开始我一直觉得M、N也是输入变量,是否满足要求才是输出变量,这样就会有五个输入变量,一切都变得复杂了,后来经同学提醒才恍然大悟。
数字电路与逻辑设计综合设计实验报告

北京邮电大学数字电路与逻辑设计综合实验实验报告实验名称:简易二层电梯控制器学院:电子工程学院班级:学号:姓名:2012年11月10日一、实验课题要求在本次数字电路的综合设计实验中,我选择的课题为简易二层电梯控制器,其设计要求如下:模拟真实电梯的运行情况,设计制作一个简易电梯控制器控制二层电梯的运行。
基本要求:1.电梯设有一层、二层外部呼叫按钮和内部一层、二层指定按钮(BTN);2.利用数码管显示电梯所在楼层,用LED显示电梯运行状态如上行、下行、开门、关门等。
提高要求:1.点阵显示楼层;2.用点阵显示楼层的上下滚动移出移入表示电梯的上行或下行运行方向;3.增加为三层电梯控制器。
综合考虑实验的基本要求和提高要求,在设计过程中直接设计成三层电梯控制器,因为三层电梯的状态考虑起来比二层容易,同时避免了从二层改为三层的麻烦,因此后续的设计直接按照三层电梯的要求进行实现。
二、系统设计1.设计思路本实验课题主要任务为完成一个和实际功能相符合的电梯控制器,由于一个电梯的运动有不同的状态,而且是一个不间断的过程,因此电梯控制器采用状态机来实现,思路比较清晰。
将电梯运动的各个过程设置为初始、上升、停留、下降、等待等一个个独立的状态。
而对于等待状态,则又包含开门、乘客出入、关门等各个过程,又需要严格细分。
划分好电梯的各个状态后,需要分清他们之间的关系,完成源程序的编写与仿真调试。
最后,一个电梯控制器的实现需要有上下停留等等控制按键,还有状态的显示,所以我们用按键开关BTN 来控制电梯的呼叫、停留等,用数码管显示电梯所在楼层,用LED 发光二级管显示电梯上行、下行、开关门的过程,这样一个电梯的控制便能有效实现,并且简便、容易观察。
有了这样一个整体的设计思路,往下进行一步步的实现便有了清晰的步骤可循。
2.总体框图为了清晰地展示三层电梯控制器的各部分逻辑关系,需要用逻辑框图来直观地反映。
1)系统结构框图图1 系统结构框图2)逻辑划分方框图CP图2 逻辑划分方框图3)逻辑流程图CPC :可以选择楼层信号 S :选择层数,可以是1-3图3 系统逻辑流程图三、源程序在完成对电梯控制器的总体设计和一定的构思之后,便开始运用VHDL语言进行程序编写的工作。
数字电路与逻辑设计实验报告

数字电路与逻辑设计实验报告数字电路与逻辑设计实验报告摘要:本实验旨在通过设计和实现数字电路和逻辑门电路,加深对数字电路和逻辑设计的理解。
实验过程中,我们使用了逻辑门电路、多路选择器、触发器等基本数字电路元件,并通过实际搭建电路和仿真验证,验证了电路的正确性和可靠性。
引言:数字电路和逻辑设计是计算机科学与工程领域的重要基础知识。
在现代科技发展中,数字电路的应用范围非常广泛,涉及到计算机、通信、控制等各个领域。
因此,深入理解数字电路和逻辑设计原理,掌握其设计和实现方法,对于我们的专业学习和未来的工作都具有重要意义。
实验一:逻辑门电路的设计与实现逻辑门电路是数字电路中最基本的元件之一,通过逻辑门电路可以实现各种逻辑运算。
在本实验中,我们通过使用与门、或门、非门等逻辑门电路,设计并实现了一个简单的加法器电路。
通过搭建电路和进行仿真验证,我们验证了加法器电路的正确性。
实验二:多路选择器的设计与实现多路选择器是一种常用的数字电路元件,可以根据控制信号的不同,选择不同的输入信号输出。
在本实验中,我们通过使用多路选择器,设计并实现了一个简单的数据选择电路。
通过搭建电路和进行仿真验证,我们验证了数据选择电路的正确性。
实验三:触发器的设计与实现触发器是一种常用的数字电路元件,可以存储和传输信息。
在本实验中,我们通过使用触发器,设计并实现了一个简单的二进制计数器电路。
通过搭建电路和进行仿真验证,我们验证了二进制计数器电路的正确性。
实验四:时序逻辑电路的设计与实现时序逻辑电路是一种特殊的数字电路,其输出不仅与输入信号有关,还与电路的状态有关。
在本实验中,我们通过使用时序逻辑电路,设计并实现了一个简单的时钟电路。
通过搭建电路和进行仿真验证,我们验证了时钟电路的正确性。
实验五:数字电路的优化与综合数字电路的优化与综合是数字电路设计中非常重要的环节。
在本实验中,我们通过使用逻辑代数和Karnaugh图等方法,对已有的数字电路进行了优化和综合。
数字电路逻辑实验报告

数字电路逻辑实验报告数字电路逻辑实验报告引言:数字电路逻辑实验是电子工程专业学生必修的一门实践课程,通过该实验可以加深对数字电路基本原理和逻辑设计的理解。
本文将对我所进行的数字电路逻辑实验进行详细报告,包括实验目的、实验原理、实验步骤、实验结果以及实验总结等内容。
实验目的:本次实验的主要目的是通过设计和实现一些基本的数字逻辑电路,如门电路、触发器电路等,加深对数字电路原理的理解。
同时,通过实验操作,掌握数字电路的搭建过程、信号的传输规律以及故障排除等技能。
实验原理:数字电路是由逻辑门组成的,逻辑门是根据布尔代数的运算规则实现逻辑运算的基本元件。
常见的逻辑门有与门、或门、非门等。
在实验中,我们将通过搭建逻辑门电路,实现不同的逻辑运算。
实验步骤:1. 实验前准备:检查实验设备的连接是否正确,确保电源和接地正常。
2. 搭建与门电路:根据逻辑与门的真值表,按照电路图连接与门电路。
3. 搭建或门电路:根据逻辑或门的真值表,按照电路图连接或门电路。
4. 搭建非门电路:根据逻辑非门的真值表,按照电路图连接非门电路。
5. 搭建触发器电路:根据触发器的真值表,按照电路图连接触发器电路。
6. 进行实验测试:将不同的输入信号输入电路,观察输出信号的变化。
实验结果:经过实验测试,我们得到了以下结果:1. 与门电路:当输入信号A和B同时为高电平时,输出信号为高电平;否则输出信号为低电平。
2. 或门电路:当输入信号A和B中至少有一个为高电平时,输出信号为高电平;否则输出信号为低电平。
3. 非门电路:当输入信号为高电平时,输出信号为低电平;当输入信号为低电平时,输出信号为高电平。
4. 触发器电路:触发器电路可以实现存储功能,当输入信号满足特定条件时,输出信号的状态会发生改变。
实验总结:通过本次实验,我对数字电路逻辑的原理和设计有了更深入的理解。
通过搭建不同的逻辑门电路和触发器电路,我熟悉了数字电路的搭建过程,并掌握了信号的传输规律。
数字逻辑实验报告武大(3篇)

第1篇一、实验目的1. 理解数字逻辑的基本概念和原理;2. 掌握数字逻辑电路的基本分析方法;3. 熟悉数字电路仿真软件的使用;4. 培养实验操作能力和问题解决能力。
二、实验内容及步骤1. 实验一:组合逻辑电路设计(1)设计2选1多路选择器(MUX21)1)根据教材5.1节流程,利用Quartus II完成MUX21的文本编辑输入(MUX21.v);2)进行仿真测试,给出仿真波形;3)在实验系统上硬件测试,验证设计功能;4)引脚锁定及硬件下载测试,a和b分别接来自不同的时钟,输出信号接蜂鸣器;5)编译、下载和硬件测试实验,通过选择键1,控制s,可使蜂鸣器输出不同音调。
(2)设计三人表决电路1)根据教材5.1节流程,利用Quartus II完成三人表决电路的文本编辑输入(图5-36);2)进行仿真测试,给出仿真波形;3)在实验系统上硬件测试,验证设计功能;4)引脚锁定及硬件下载测试,ABC[2..0]分别接自键3、键2、键1;CLK接自时钟CLOCK0(256Hz),输出信号X接D1,输出信号Y接蜂鸣器;5)编译、下载和硬件测试实验,通过按下键3、键2、键1,控制D1的亮灭。
2. 实验二:时序逻辑电路设计(1)设计‘101’序列检测器1)验证RS/D/JK/T触发器的功能;2)熟悉逻辑分析仪、字发生器的使用;3)形成原始的状态图和状态表;4)采用Mealy型同步时序逻辑电路实现序列检测器的功能;5)初始状态:A,状态1:B,状态2:C;6)状态化简(用隐含表);7)状态编码(优先级1>2>3的顺序编码);8)确定激励函数和输出函数,并画出逻辑电路图;9)在Ni Multisim上实现电路的仿真;10)记录实验现象,采用截屏波形的方法。
(2)设计RISC-V五级流水线CPU1)了解数字逻辑与组成原理实践教程;2)设计32位RISC-V五级流水线CPU代码;3)使用Modelsim进行仿真;4)提供项目源代码、测试数据、设计图和指令集;5)编写实验报告,包括实验目的、环境介绍、系统设计、实验步骤和结果分析。
数字电路与逻辑设计实验报告

数字电路与逻辑设计实验报告实验目的:本实验旨在通过实际操作,加深对数字电路与逻辑设计原理的理解,掌握数字电路的基本原理和设计方法,提高学生的动手能力和实际应用能力。
实验一,二极管的正向导通特性实验。
实验原理:二极管是一种半导体器件,具有单向导电特性。
当二极管的正向电压大于其开启电压时,二极管将处于导通状态;反之,当反向电压作用于二极管时,二极管将处于截止状态。
实验步骤:1. 将二极管连接到直流电源电路中;2. 通过改变电源电压,观察二极管的正向导通特性;3. 记录不同电压下二极管的导通情况。
实验结果与分析:通过实验,我们发现二极管在正向电压大于其开启电压时会导通,而在反向电压作用下会截止。
这验证了二极管的正向导通特性。
实验二,基本逻辑门的实验。
实验原理:基本逻辑门包括与门、或门、非门等,它们是数字电路的基本组成单元,通过不同的输入信号产生不同的输出信号。
实验步骤:1. 搭建与门、或门、非门的实验电路;2. 分别输入不同的逻辑信号,观察输出信号的变化;3. 记录实验结果。
实验结果与分析:通过实验,我们发现与门、或门、非门在不同的输入信号下产生了不同的输出信号,验证了基本逻辑门的工作原理。
实验三,触发器的实验。
实验原理:触发器是一种存储器件,具有记忆功能,可以存储一个比特的信息。
常见的触发器包括RS触发器、D触发器、JK触发器等。
实验步骤:1. 搭建RS触发器、D触发器、JK触发器的实验电路;2. 分别输入触发信号,观察触发器的输出变化;3. 记录实验结果。
实验结果与分析:通过实验,我们发现不同类型的触发器在接收不同触发信号时,产生了不同的输出变化,验证了触发器的存储功能。
结论:通过本次实验,我们深入理解了数字电路与逻辑设计的基本原理,掌握了数字电路的实际应用技能。
数字电路与逻辑设计是现代电子技术的基础,通过实验的学习,我们将能更好地理解和应用数字电路与逻辑设计的知识,为今后的学习和工作打下坚实的基础。
数字电路与逻辑设计实验报告二

实验二常用电子仪器的使用
一、实验目的
掌握常用的电子仪器(示波器、函数信号发生器、直流稳压电源、数字万用表等)的主要技术指标、性能及正确使用方法。
二、实验条件,设备,器材
示波器、函数信号发生器、直流稳压电源、数字万用表。
三、实验原理
输入的电信号通过一个ADC(通常采用8bits 或者256个量化电平)数字化,输出的数据存储在示波器的存储器中。
数字化速率和放大器频宽决定所能精确地取样和显示的最快信号。
四、实验内容
1、示波器探头校正
2、测量并记录实验箱5M、1M、500K、100K连续脉冲源;
3、使用信号发生器产生50M、1M、1K正弦波、方波等信号。
五、实验步骤及数据记录
1.示波器探头校正
将示波器探头接【Probe Comp】; 使用【Auto Scale】; 测量、记录相关数据并保存波形图像。
2.测量并记录实验箱连续脉冲源
测量、记录相关数据并保存波形图像。
3.使用信号发生器产生相关信号并测量
使用信号发生器产生50M、1M、10K、1K正弦波、方波等信号
六、实验分析,结论,体会
通过本次实验,初步掌握了常用的电子仪器(示波器、函数信号发生器、直流稳压电源、数字万用表等)的主要技术指标、性能及正确使用方法。
数字电路与逻辑设计实验报告

HUNAN UNIVERSITY 数字电路与逻辑设计实验报告学生姓名董雪婧学生学号************专业班级软件工程1503指导老师何海珍2016 年12 月27 日实验一:素数检测器的设计与仿真一、实验目的1.实验前,进行预习;2.利用课余时间,在规定的时间内完成实验。
3.实验报告内容有:素数检测器的逻辑图;用VHDL语言设计素数检测器,用尽量多的方法来描述;4.实验结束前,要将素数检测器的仿真波形文件拷贝,实验报告需要。
二、实验原理对于4位输入组合N=N3N2N1N0,当N=1、2、3、5、7、11、1 3时该函数输出为1,其他情况输出为0”逻辑图四位素数检测器的标准和设计四位素数检测器最小化后的设计VHDL程序数据流描述:波形图三、实验内容实验步骤(解题思路)根据题目,建立文档,新建Quartus文件;根据设计图连接电路;根据其编写VHDL程序;仿真,绘制波形图;1.根据设计图连接电路2.VHDL程序关键代码仿真结果四、结果分析虽然异或不是开关代数的基本运算之一,但是在实际运用中相当普遍地使用分立的异或门。
大多数开关技术不能直接实现异或功能,而是使用多个门设计实验二:加法器的设计与仿真一、实验目的1.实验前,进行预习;2.利用课余时间,在规定的时间内完成实验。
3.实验报告内容有:全加器的逻辑图;用VHDL语言设计全加器;4.实验结束前,要填将3种电路的仿真波形文件拷贝,实验报告需要。
二、实验原理1.全加器用途:实现一位全加操作逻辑图真值表X Y CIN S COUT0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1 VHDL程序数据流描述:波形图2.四位串行加法器逻辑图波形图3.74283:4位先行进位全加器(4-Bit Full Adder)逻辑框图逻辑功能表注:1、输入信号和输出信号采用两位对折列表,节省表格占用的空间,如:[A1/A3]对应的列取值相同,结果和值[Σ1/Σ3]对应的运算是Σ1=A1+B1和Σ3=A3+B3。
数字电路与逻辑设计实验报告总结《数字电路与逻辑设计实验》实验报告

数字电路与逻辑设计实验报告总结《数字电路与逻
辑设计实验》实验报告
《数字电路与逻辑设计实验》实验报告总结
本次实验主要涉及数字电路与逻辑设计的相关知识,包括逻辑门、组合逻辑电路和时序逻辑电路的设计与实现。
通过实验,我们深入了解了数字电路的工作原理和设计方法。
在实验过程中,我们首先学习了常用的逻辑门,如与门、或门和非门,并掌握了它们的真值表和逻辑表达式。
然后,我们通过使用逻辑门的组合,设计并实现了各种组合逻辑电路,包括加法器、减法器、比较器等。
通过这些实验,我们加深了对组合逻辑电路的理解,掌握了它们的设计和实现方法。
接着,我们学习了时序逻辑电路的基本概念和设计方法。
我们实现了一些简单的时序逻辑电路,包括触发器、计数器等。
通过这些实验,我们了解了时序逻辑电路的功能和特点,并掌握了它们的设计和实现方法。
在实验过程中,我们注重实验的规范性和准确性。
我们认真研读实验指导书,仔细阅读相关的知识资料,确保实验操作的正确性。
同时,我们积极思考和探索,主动解决实验中遇到的问题,提高了自己的实验技能和问题解决能力。
通过本次实验,我们不仅学到了数字电路与逻辑设计的相关知识,还锻炼了我们的实验能力和实践动手能力。
我们深刻体会到了理论与实践相结合的重要性,认识到了数字电路与逻辑设计在现代科学技术中的重要地位和广泛应用。
总之,本次实验收获颇丰,为我们今后的学习和研究奠定了坚实的基础。
数字电路与逻辑设计实验报告

数字电路与逻辑设计实验报告本次实验内容主要涉及数字电路与逻辑设计的相关知识,通过实际操作和实验验证,加深对数字电路和逻辑设计原理的理解和掌握。
本次实验包括了基本的数字逻辑门电路实验、组合逻辑电路实验和时序逻辑电路实验。
首先,我们进行了基本的数字逻辑门电路实验。
在实验中,我们使用了与门、或门、非门和异或门等基本逻辑门电路,通过搭建电路并输入不同的逻辑信号,观察输出的结果,验证了逻辑门的基本功能和特性。
在实验过程中,我们发现逻辑门的输出结果与输入信号之间的逻辑关系是十分严谨和可靠的,这也为后续的实验奠定了基础。
其次,我们进行了组合逻辑电路实验。
在这一部分实验中,我们学习了多位数加法器、译码器、编码器等组合逻辑电路的设计和应用。
通过实际搭建电路并输入不同的输入信号,我们观察到了组合逻辑电路的输出结果,并验证了其设计的正确性和可靠性。
在实验过程中,我们深刻体会到了组合逻辑电路的设计原理和应用场景,对数字电路的实际应用有了更深入的了解。
最后,我们进行了时序逻辑电路实验。
时序逻辑电路是在组合逻辑电路的基础上引入了时钟信号,具有一定的存储功能和时序控制功能。
在实验中,我们学习了触发器、计数器等时序逻辑电路的设计和应用,通过实际操作和观察,我们对时序逻辑电路的工作原理和特性有了更深入的认识。
通过本次实验,我们不仅加深了对数字电路和逻辑设计原理的理解,还提高了实际动手操作和实验验证的能力。
数字电路与逻辑设计是计算机科学与技术专业的重要基础课程,对于我们的专业学习和未来的工作都具有重要意义。
通过这次实验,我们不仅掌握了数字电路和逻辑设计的基本原理和方法,还培养了动手实验和解决实际问题的能力,对我们的专业学习和未来的发展都具有重要意义。
总之,本次实验内容丰富、实用,通过实际操作和实验验证,我们加深了对数字电路与逻辑设计的理解和掌握,为我们的专业学习和未来的工作打下了坚实的基础。
希望通过不断的实践和学习,我们能够更加深入地理解和应用数字电路与逻辑设计的知识,为我们的专业发展和未来的工作做好充分的准备。
数字电路与逻辑设计实验总结

数字电路与逻辑设计实验总结数字电路与逻辑设计实验总结数字电路与逻辑设计是电子信息工程专业中一门非常重要的基础课程。
在这门课程的实验中,我们主要学习了数字电路的基本知识、数字电路的组成和设计方法以及数字电路的应用。
以下是我的实验总结:1. 实验内容本门课程共有8个实验,其中包括了数字逻辑电路的基础实验、计数器的设计、状态机的设计等内容。
通过这些实验,我们学习到了数字电路设计的基本流程和方法,并了解了数字电路的各种应用场景。
2. 实验过程在实验过程中,我们需要根据实验手册中的要求进行组装、连接和测试。
在实验进行过程中,经常需要仔细地查看原理图和数据手册,来了解芯片的使用方法和注意事项。
在实验完成后,需要认真地分析实验结果,找出问题并进行修改。
3. 实验收获通过本门课程的学习和实验,我收获了很多。
首先,我掌握了数字电路的基本知识和设计方法,了解了数字电路在各个领域的应用。
其次,我从实验中学会了如何查看数据手册和原理图,并学会了对数字电路进行分析和修复。
此外,实验还锻炼了我的动手实践能力和团队协作能力。
4. 实验体会在实验过程中,我深刻体会到了数字电路的复杂性和精密性。
数字电路设计需要进行精细的计算和严格的测试,一旦出现问题,修复起来也十分复杂。
因此,在数字电路设计时,一定要认真细致地进行计算和测试,并保证设计的可靠性和稳定性。
总之,通过数字电路与逻辑设计的实验,我对数字电路的认识更加深入,并掌握了数字电路的设计方法和调试技巧。
这对我的电子信息工程专业学习和未来的工作都具有非常重要的意义。
数字电路与逻辑设计综合实验报告

数字电路与逻辑设计综合实验报告课题名称:点阵显示控制器学院:电子工程学院学号:072385班内序号:30姓名:杨杨实验指导教师:张永梅课程主讲教师: 刘丽华报告提交日期: 2009年12月30日北京邮电大学一、课题名称点阵显示控制器二、摘要及关键词本次综合性数字电路实验主要完成了点阵显示控制器的三种功能,分别是光电扫描,字符显示以及动态图像显示。
本次实验所采用的软件是QuartersⅡ,硬件是EPM7128SLC84-15。
实验通过对于8×8点阵来显示相应的图像,分别通过行和列控制显示,显示的频率通过分频来得到。
本课题的目的是让我们初步了解点阵结构的显示器,为以后的更进一步学习打下基础。
关键词:扫描分频点阵显示三、设计课题的任务要求1.使用8×8点阵做一个基本矩阵,设计扫描控制电路,使光点从左上角像素点开始扫描,终止于右下角像素点,然后周而复始地重复下去,扫过一帧所需时间为16秒;2.用8×8点阵显示字符,每次显示1个字符,至少显示4个字符,每秒切换一个字符;3.用1个8×8点阵显示一幅活动图象或多个字符滚动显示;4.以上三种功能可以手动或自动转换;5.选做:自拟其它功能。
四、设计思路和总体结构框图1.设计思路及分块电路设计本次实验的总体设计思路是通过分频器产生的时钟信号进行不同频率的扫描,从而实现不同图像的扫描。
1.扫描(hehesm):输入1MHz的时钟信号分频24位,周期为16s,使扫描8×8点阵的时间为 固定的16s 。
24位信号中的18,19,20控制列选通21,22,23控制行选通,从左往右扫描完一行后再转到下一行,依次从上向下逐行扫描信号。
2.显示(hehexianshi):显示部分用计数器实现。
输入1MHz 的时钟信号分频22位得到一个4s 的时间周期,每秒显示一个字符。
定义20,21为gaowei ,0,1,2为diwei ,gaowei 用来控制四个字符之间的转换,diwei 用来控制二极管快速显示行和列的点,视觉上形成暂留现象出现连续的字符。
数字电路与逻辑设计实验报告

数字电路与逻辑设计实验报告一、实验目的1、掌握触发器组成的同步时序逻辑电路的一般设计方法;2、掌握MSI 时序逻辑器件74LS160、74LS194的逻辑功能和使用方法;3、熟悉MSI 时序逻辑器件的一般设计方法。
二、实验仪器及设备1、直流稳压电源、数字逻辑电路实验箱、万用表、示波器2、TTLSSI 逻辑门 74LS00、74LS74、74LS76、74LS160、74LS194三、实验内容及步骤1、二进制计数器试用触发器设计一个模8的同步二进制加法计数器,给出状态图、驱动方程和逻辑电路图,并完成实验验证。
2、模M=13的扭环计数器下图6-1所示的一自起动扭环计数器的状态图。
试用时序逻辑器件74LS94将该电路设计出来,画出逻辑电路图并完成实验验证。
(要求为同步电路)四、实验结果(数据、图表、波形、程序设计等)二进制计数器状态转移图:1 0 1 1 1 0 0 1 1 0 1 1 1 0 1 1 1 0 0 0 1状态方程为:10201212Q Q Q Q Q Q Q n +=+ 012Q Q J = 012Q Q K =010111Q Q Q Q Q n +=+ 01Q J = 01Q K =010Q Q n =+ 100==K J电路图为:模M=13的扭环计数器 设计电路为:五、思考题1、用触发器和TTL SSI 逻辑门设计一个模8二进制可逆计数器。
M Q 2 Q 1 Q 0 Q 2n+1 Q 1n+1 Q 0n+1 T 2 T 1 T 0 C B 1 0 0 0 0 0 1 0 1 0 0 1 0 1 0 0 1 0 1 0 0 1 1 0 1 0 1 1 1 0 0 01 1 0 0 1 0 1 01 1 0 1 1 1 0 01 1 1 0 1 1 1 01 1 1 1 0 0 0 10 1 1 1 1 1 0 10 1 1 0 1 0 1 00 1 0 1 1 0 0 00 1 0 0 0 1 1 00 0 1 1 0 1 0 00 0 1 0 0 0 1 00 0 0 1 0 0 0 00 0 0 0 1 1 1 0电路设计为:2、用MSI时序逻辑器件构成N进制计数器的常用方法有几种?它们各有何应用特点?答:1)反馈清0法这种方法的基本思想是:计数器从全0状态S开始计数,计满N个状态后产生清0信号,使计数器恢复到初态S,然后重复上述过程。
数字电路与逻辑设计实验1报告

北京邮电大学实验报告实验名称:quartus原理图输入法设计与实现学院:信息与通信工程学院班级:姓名: ____学号: _日期:一、报告概要1、实验名称:Quartus 原理图输入发设计与实现2,实验任务要求:②用逻辑门设计一个半加器,仿真验证其功能,并生成新的半加器图形模块单元②用刚生成的半加器模块和逻辑门设计与实现一个全加器,仿真验证其功能,并下载到实验板测试,要求拨码开关设定为输入,发光二级管设定为显示输出。
③用3-8译码器和逻辑单元设计和实现函数F=C B A +C B A +C BA +CBA,仿真验证其功能,下载到实验板测试。
要求拨码开关设定为输入,发光二级管设定为显示输出。
二、设计思路和过程(1)半加器的逻辑函数是S(A,B)=A⊕B,C=AB.真值表如下(2)全加器的逻辑函数是S(A,B,C)=A⊕B⊕C,C(A,B,C)= (A⊕B)C+AB真值表如下(3)逻辑函数为F=C B A +C B A +C B A +CBA,真值表如下三、实验原理图(1)半加器(2)全家器(3)3-8实现函数F=C B A +C B A +C B A +CBA四,仿真波形图(1)半加器(2)全家器(3)3-8实现函数F=C B A +C B A +C B A +CBA五,仿真波形图分析(1)从波形图中可以看出该电路实现的功能是:当AB输入不同时S输出为高电位当AB输入相同时S输出为低电位。
当AB输出都为1时,代表进位的C输出为高电位,表示进位。
否则输出为低电位。
(2)从波形图中可以看出该电路实现的功能是:在三个输入的情况下,当ABC中有奇数个1时S输出高电位,否则输出低电位。
当ABC中有两个或两个以上为1时,C输出高电平,否则输出低电平。
(3)从波形图中可以看出该电路实现的功能是:当ABC都为0,AB为0C为1,AC为0B 为1,ABC都为1是F输出高电平,其余情况输出低电平。
六、故障及问题分析第一个实验中,未将工程名和波形文件名统一,导致错误,经老师指导后,依旧未能出有效波形。
《数字电路与逻辑设计实验》实验报告-数字电路与逻辑设计实验报告总结

《数字电路与逻辑设计实验》实验报告|数字电路与逻辑设计实验报告总结**大学信息学院20XX年至2021年下学期《数字电路与逻辑设计实验》实验报告实验名称:组合逻辑电路教师:学号:xxxxxxxxx姓名:序号:33 上课日期:2021.4.11班级:周六三四节一、实验器材(芯片类型及数量)芯片类型数量 QuartusII实验平台1台 7454芯片1片四2输入与或非门74LS28芯片1片四2输入与非门74LS00芯片10片注释:其中九片四2输入与非门74LS00芯片用于实验一,一片四2输入与非门74LS00芯片和其余器用于实验二。
二、实验原理数字电路按逻辑功能和电路结构的不同特点,可分为组合逻辑电路和时序逻辑电路两大类。
组合逻辑电路是根据给定的逻辑问题,设计出能实现逻辑功能的电路。
用小规模集成电路实现组合逻辑电路,要求是使用的芯片最少,连线最少。
一般设计步骤如下:1、首先根据实际情况确定输入变量、输出变量的个数,列出逻辑真值表。
2、根据真值表,一般采用卡诺图进行化简,得出逻辑表达式。
3、如果已对器类型有所规定或限制,则应将函数表达式变换成与器类型相适应的形式。
4、根据化简或变换后的逻辑表达式,画出逻辑电路。
5、根据逻辑电路图,查找所用集成器的管脚图,将管脚号标在电路图上,再接线验证。
三、实验内容及原理图1.Analysisof binatorial Logic Circuits(组合逻辑电路分析)Aim: To get the logical function of the digital circuit(目的:得到数字电路的逻辑功能)• Step1 get the logical function of the digital circuit(步骤1得到数字电路的逻辑功能)• Get the logical expression step by step from the input to the output.(从输入到输出,一步一步地获取逻辑表达式)• Simplified the logical expression(简化逻辑表达式)• Filled the truth table(填写真值表)• Summarized the function of the circuit(总结该电路的功能)• Step2 Test and verify if your analysis are correct.(步骤2测试和验证您的分析是否正确)• Select the chip model and draw the circuit diagram;(选择芯片型号并绘制电路图)• Realize the circuit.(实现电路)1) Basic task: Analyze the logical functions of the following circuit(基本任务:分析下列电路的逻辑功能)2) High level task: Realizing the logical function of Full Adder by and-or-invert gate (7454) and nand gate.(高级任务:通过异或门、与或非门(7454)和与非门实现全加法器的逻辑功能。
