液晶面板常见不良现象原理解析整理
LCD原理及常见不良分析
俗稱 ﹕ 小螞蟻
氣泡
高倍顯微鏡下的情況
許多許多小氣泡
圖一
圖二
.環境照度: 400~600 Lux .判定pattern: 50 % gray (灰 度) .判定方法: >Limit Sample 判定NG; <=Limit Sample 判定OK. 圖三
加嚴的檢驗標准
• 大幅度的搖晃panel，幅度腳90至 130度的后,頻率約10次/S.直立，小幅 度（5度）的搖晃panel，頻率為10次 /S,不可出現水紋波.
檢驗標准:使用30X放大鏡﹐在全黑和灰色背景下。
亮暗點(圖示)
畫面抖動﹐條狀顯示異常﹐字體 顏色異常
• Driver IC 工作不正常或ESD
偏光導刮傷﹐connector 變形﹐開裂﹐螺 孔無螺紋或偏位﹐玻璃破損液晶外泄。
Back lamp connector 受傷變形
Panel 刮傷
刮傷偏光層
LCD 原理及常見不良及判定
prepare by SQA
LCD 與CRT 顯示器的原理。
• 液晶显示器(LCD/Liquid Crystal Display)的显像原理，是
将液晶置于两片导电玻璃之间，靠两个电极间电场的 驱动，引起液晶分子扭曲向列的电场效应，以控制光 源透射或遮蔽功能，在电源关开之间产生明暗而将影 像显示出来，若加上彩霞色滤光片，则可显示彩色影 像。
• CRT的成象原理是依靠电子束高速撞击屏幕上的荧光 粉形成亮点，并由偏转线圈产生磁场控制电子束在屏 幕上逐个把像素击亮，并以很快的速度逐行扫描，利 用人眼的视觉暂留效应重现图像。
簡述LCD 較CRT的優缺點
• LCD的优点： 1、LCD相对CRT显示器来说是一种节能型产品，一般15英寸 LCD的最大功耗都在30W以下，而目前的17英寸CRT显示器的功 耗则在100W以上。 2、LCD的平板式结构决定了它的身材非常的苗条，重量也很轻。 在显示器向大屏幕方向发展的时候，LCD的这种超轻超薄的特点 显得优势格外明显。 3、LCD与CRT显示器不同，它无闪烁、无辐射，能够有效的保 护用户的视力健康。 4、LCD不存在线性和非线性失真现象。 • LCD的缺点： 1、LCD的响应时间比较长，因此在动态图像方面的表现不理想。 2、LCD的可视角度相对CRT显示器来说是比较小的。 3、LCD显示屏比较脆弱，容易受到损伤。 4、目前的制造工艺决定了LCD存在点缺陷问题，其制造的良品 率相对较低，这也在一定程度上增加了LCD的制造成本。

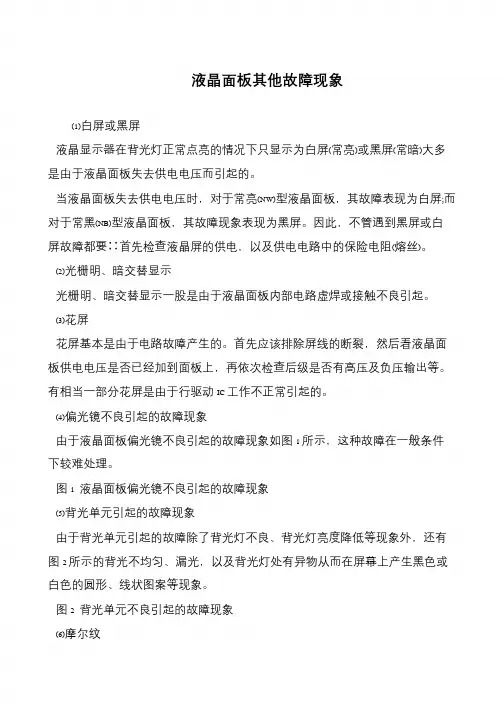

液晶面板其他故障现象
液晶面板其他故障现象(1)白屏或黑屏液晶显示器在背光灯正常点亮的情况下只显示为白屏(常亮)或黑屏(常暗)大多是由于液晶面板失去供电电压而引起的。
当液晶面板失去供电电压时，对于常亮(NW)型液晶面板，其故障表现为白屏;而对于常黑(NB)型液晶面板，其故障现象表现为黑屏。
因此，不管遇到黑屏或白屏故障都要∷首先检查液晶屏的供电，以及供电电路中的保险电阻(熔丝)。
(2)光栅明、暗交替显示光栅明、暗交替显示一股是由于液晶面板内部电路虚焊或接触不良引起。
(3)花屏花屏基本是由于电路故障产生的。
首先应该排除屏线的断裂，然后看液晶面板供电电压是否已经加到面板上，再依次检查后级是否有高压及负压输出等。
有相当一部分花屏是由于行驱动IC 工作不正常引起的。
(4)偏光镜不良引起的故障现象由于液晶面板偏光镜不良引起的故障现象如图1 所示，这种故障在一般条件下较难处理。
图1 液晶面板偏光镜不良引起的故障现象(5)背光单元引起的故障现象由于背光单元引起的故障除了背光灯不良、背光灯亮度降低等现象外，还有图2 所示的背光不均匀、漏光，以及背光灯处有异物从而在屏幕上产生黑色或白色的圆形、线状图案等现象。
图2 背光单元不良引起的故障现象(6)摩尔纹摩尔纹是一种因液晶面板与背光模块刻痕方向不能匹配所造成的光干涉现象，如图3 所示(示意图，实际使用时没有这么严重)。
这是一种因液晶面板结构引起的现象，往往不算作故障。
图3 摩尔纹(7)Mura 纹Mura 纹是指显示器亮度不均匀而在屏幕上产生的各种现象。
这种现象可能是液晶屏生产工艺中某些环节造成的，也可能是液晶屏与液晶面板组件中的机械部件(如液晶屏的边框、背光单元甚至接插件等)所产生的干涉而引起。
最简单的判断方法就是在黑暗的环境中将显示器切换到黑色画面以及其他低灰阶画面，然后从各种不同的角度观察。
由于液晶屏不同程度的缺陷，屏幕上就有可能有各式各样的Mura 纹，可能是横向条纹或45°条纹，可能是切得很直的方块，也可能是某个屏幕某个部位出现一块没有规则的痕迹。
液晶显示器液晶面板的故障分析与维修
5. 显示屏里面出现黑色硬块
讲解了LCD显示器的黑暗问题的根本原因 以及解决方案。
维修与保养技巧
1. 拆卸LCD液晶屏
液晶面板处理前需要先将液晶 涂料及支撑构架拆下，便于后 续维修。
2. 更换损坏部件
详细讲解了计算机LCD显示器常 见故障的定位方法和部件更换 步骤。
1 3. 《电子知识》杂志
涵盖广泛的电子设备行业的专业期刊，包括 液晶显示器的维修和保养。
2 4. 机电一体化技术手册
探讨机电一体化和LCD显示器维修的基本概念 和技术，若干典型维修实例。
液晶显示器未来发展趋势
1. 3D技术
LCD显示技术的未来之路不仅需要提高分辨率，还需要实现突破，比如3D技术、颜色显示技 术的进一步提升。
维修实例与案例分析
Lenovo LCD显示器维修案例分析
琐碎的丝印线破损问题看似不大，但对整个维修过 程和效果影响很大。
手持焊接工具在液晶维修中的应用
简要介绍了手持焊接工具的种类和操作技巧，并提 供了一些使用技巧。
使用AR技术辅助维修
介绍了使用AR技术修复正确问题的过程和技能。
维修流程及步骤
1
1. 故障分析
根据客户反馈确定故障，并对设备进行
2. 损坏部件更换
2
详细的外观检修及内部检测。
更换LCD凸参灯丝、光驱等等故障部件，
并进行液晶面板反应检查。
3
3. 清洁设备
清洁设备，清理掉沉积物并保持设备的
4. 检验和测试
4
干燥。
重点检验已更换部件和 LCD 液晶面板是 否正常工作，如有必要做防腐涂层处理。
维修工具和设备

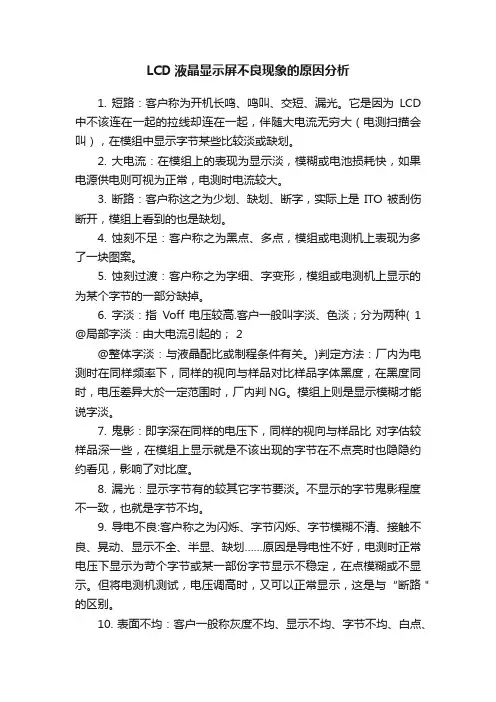

LCD液晶显示屏不良现象的原因分析
LCD液晶显示屏不良现象的原因分析1. 短路：客户称为开机长鸣、鸣叫、交短、漏光。
它是因为LCD 中不该连在一起的拉线却连在一起，伴随大电流无穷大（电测扫描会叫），在模组中显示字节某些比较淡或缺划。
2. 大电流：在模组上的表现为显示淡，模糊或电池损耗快，如果电源供电则可视为正常，电测时电流较大。
3. 断路：客户称这之为少划、缺划、断字，实际上是ITO 被刮伤断开，模组上看到的也是缺划。
4. 蚀刻不足：客户称之为黑点、多点，模组或电测机上表现为多了一块图案。
5. 蚀刻过渡：客户称之为字细、字变形，模组或电测机上显示的为某个字节的一部分缺掉。
6. 字淡：指Voff 电压较高.客户一般叫字淡、色淡；分为两种( 1＠局部字淡：由大电流引起的；2＠整体字淡：与液晶配比或制程条件有关。
)判定方法：厂内为电测时在同样频率下，同样的视向与样品对比样品字体黑度，在黑度同时，电压差异大於一定范围时，厂内判NG。
模组上则是显示模糊才能说字淡。
7. 鬼影：即字深在同样的电压下，同样的视向与样品比对字估较样品深一些，在模组上显示就是不该出现的字节在不点亮时也隐隐约约看见，影响了对比度。
8. 漏光：显示字节有的较其它字节要淡。
不显示的字节鬼影程度不一致，也就是字节不均。
9. 导电不良:客户称之为闪烁、字节闪烁、字节模糊不清、接触不良、晃动、显示不全、半显、缺划……原因是导电性不好，电测时正常电压下显示为苛个字节或某一部份字节显示不稳定，在点模糊或不显示。
但将电测机测试，电压调高时，又可以正常显示，这是与“断路＂的区别。
10. 表面不均：客户一般称灰度不均、显示不均、字节不均、白点、黑点、污点……电测时显示显示某个字了节上会有白色或黑色的小点点，而且这些小点点一般会随着电测机频率的高低和电压的大小而缩小或扩大，模组显示亦是如此，故判断表面不均是模组的频率输出电压对工厂来说很重要。
11. 图白：客户称之为字缺、字节缺少一部分。
LCD液晶显示屏不良现象的原因分析
LCD液晶显示屏不良现象的原因分析1. 短路：客户称为开机长鸣、鸣叫、交短、漏光。
它是因为LCD 中不该连在一起的拉线却连在一起，伴随大电流无穷大（电测扫描会叫），在模组中显示字节某些比较淡或缺划。
2. 大电流：在模组上的表现为显示淡，模糊或电池损耗快，如果电源供电则可视为正常，电测时电流较大。
3. 断路：客户称这之为少划、缺划、断字，实际上是ITO 被刮伤断开，模组上看到的也是缺划。
4. 蚀刻不足：客户称之为黑点、多点，模组或电测机上表现为多了一块图案。
5. 蚀刻过渡：客户称之为字细、字变形，模组或电测机上显示的为某个字节的一部分缺掉。
6. 字淡：指Voff 电压较高.客户一般叫字淡、色淡；分为两种( 1＠局部字淡：由大电流引起的； 2＠整体字淡：与液晶配比或制程条件有关。
)判定方法：厂内为电测时在同样频率下，同样的视向与样品对比样品字体黑度，在黑度同时，电压差异大於一定范围时，厂内判NG。
模组上则是显示模糊才能说字淡。
7. 鬼影：即字深在同样的电压下，同样的视向与样品比对字估较样品深一些，在模组上显示就是不该出现的字节在不点亮时也隐隐约约看见，影响了对比度。
8. 漏光：显示字节有的较其它字节要淡。
不显示的字节鬼影程度不一致，也就是字节不均。
9. 导电不良:客户称之为闪烁、字节闪烁、字节模糊不清、接触不良、晃动、显示不全、半显、缺划……原因是导电性不好，电测时正常电压下显示为苛个字节或某一部份字节显示不稳定，在点模糊或不显示。
但将电测机测试，电压调高时，又可以正常显示，这是与“断路＂的区别。
10. 表面不均：客户一般称灰度不均、显示不均、字节不均、白点、黑点、污点……电测时显示显示某个字了节上会有白色或黑色的小点点，而且这些小点点一般会随着电测机频率的高低和电压的大小而缩小或扩大，模组显示亦是如此，故判断表面不均是模组的频率输出电压对工厂来说很重要。
11. 图白：客户称之为字缺、字节缺少一部分。
液晶面板不良现象Defec Code的命名及现象简介课件
液晶面板不良现象Defec Code的命名及现象简介
DB34 角Mura(Horn Mura)
成因：1背光板膜片設計不良 2.背光板內的膜片在燈管兩側週邊補償印刷太過
檢測畫面︰L0 畫面 。 現象敘述︰畫面四角出現偏亮白色的色塊但輪廓不明顯，
四.组装类------------------------------------------DM
五.POL类------------------------------------------DP 六.Function类-----------------------------------TM&FS
2.其閃爍的速度不定有的快有的慢。 3.通常為完整一顆的Sub pixel。
液晶面板不良现象Defec Code的命名及现象简介
DA112 压力点 (Press Point)
成因：1. Array金屬殘留 2.Cell段導電性突起物 3.Cell段導電性突起物Repair Fail
檢測畫面︰1. L0階 2. L116階 3. RGB 4. 1/5gomi 現象敘述︰1.因為觸碰產品表面而出現的50公分可見的紅色、綠
2. 任何三顆相鄰亮點者皆稱之。
液晶面板不良现象Defec Code的命名及现象简介
DA114 微亮点 (small bright dot)
成因： 1.Array元件特性不良; 2.Cell段導電性Particle造成電荷的Leakage
檢測畫面︰ L0階(黑畫面)。 現象敘述︰裸视可见, 50公分正视不可见,放大镜看占满整个subpixel
液晶面板不良现象Defec Code的命名及现象简介
LCD液晶屏不良现象分析【图文】
Drive ic 在LCD 显示过程中起到至关重要的作用,它驱动TFT 从而合使这进行光电控制,以实现Panel 的显示.Drive IC 为PCB 与Cell 的电路中间坏节.PCB 将信号进行处理送至Dirve IC 由它驱动TFT,TFT 与液晶进行光电控制.使数据转化为信号,再由信号转化为图像的整个过程得以实现.Drive IC 与TFT 虽然体积小,在PANEL 上的电路中只占小部分.但实际上却是LCD 整体电路中的重要一部分,他们的特点为:Drive IC 集成化高 TFT 数量规模化,体积微观化,TFT 要借助光学显微镜来观察,所以Drive IC,TFT 虽然不在电路板中比较显著的位置.但却是电路的核心部分.在此我们将对因Driev IC 不良引起LCD 异常的多种不良现象进行分析. 通常提起IC,人们想到的就是集成芯片,在LCD 电路的IC 教多,又因为自身体积小采用IC 多是集成度高的芯片.信号处理回路中的IC 我们称作T-CON.驱动回路中的IC 称作Drive IC ,Drive IC 有 SMT COB TAB COG CIG COF 制程 我们通常用的Drive IC 只有TAB 和COG .ＬＣＤ液晶屏不良现象分析正面反面通过上面的图片.我们的TAB COG有深入的了解.下面说一下它们的不良现像TAB亮线:亮线是最常见的问题,通是TAB软排线断裂造成,其实ACF胶的失效和Suroce线的顶端断都会造成亮线.除Suroce线顶断以外,其余两种都可以换TAB维修.Suroce线顶端断造成的亮线我们称为:同位置亮线.多条亮线.两种原因A, ITO断所致.B,TAB软排断所致.通常都是更换ITO.也就是软排与玻璃接合处.如导电引线坏,理论上是可以更换CellL,但Cell成本占据LCD主体.加上修复制程的损耗更换Cell毫无意义.大多都报费.灰阶亮线.在灰阶画面出现断线或整条亮线,此状况是同Drive IC软排,导电能力退化造成.更换TAB即可.区块不良:整块Drive IC抗判范围异常,TAB核心IC电性能损坏.更换TAB反白:反的状况一般都是X1-TAB或Y1-TAB烧坏引起.但部分LCD Y1 Y2 Y3不良将会引起反白.此这是因为其驱动电路的片场特殊而引起,更换前可剥用提温法或测量电压.电流以确定,然后在换区块Mura:因TAB与PCB端连接软排,接触不良造成面部电阻值增大.分压了Drive 的驱动电压,造成TAB控制区块亮度低于其它部全,形成Mura, 如果PCB铜铂损坏则无法维修.COG亮线:亮线通常COG IC的输出端与Cell输入端的对应接点烧死,通常更换IC宽带线:COG IC部分电路坏死无法驱动TFT更换IC区块不良:COG IC坏死无法驱动TFT.更换IC灰阶亮线:COG IC控制线功能损伤,更换IC反白:X1坏死或Y1坏死会造成此现象.但少数规格LCD,Y侧其它COG.IC坏死也会造成的反白,因为IC的连接方法不同及IC坏死的部分不同造成的现象不同.区块Mura:因IC受损造成,自身老化及EDS也会造成此不良现象.更换IC.。
致命的物理损伤!液晶面板坏点全解密
致命的物理损伤！液晶面板坏点全解密万维家电网【原创】作者：万维家电网李乐编辑：李乐08年05月16日随着平板电视市场的日益升温以及产品的普及，越来越多的液晶电视进入到了家庭之中。
然而很多用户在事后都反应在屏幕上有一些抹之不去的小点，虽说对总体画面没有影响，但始终对这种瑕疵感到不爽。
那么这些小点到底是什么呢？它到底可不可以被消除掉呢？接下来我们就一起来分析一下。
·原理：坏点到底是如何形成的？首先，许多用户看到的液晶屏幕上抹之不去的小点，我们有个专业的名称叫做“坏点”，也称呼为“点缺陷”或“坏斑”，是液晶屏的一种物理损伤，并且不可修复，主要是由于亮斑部位的屏幕内部反射板受到外力压迫或者受热产生轻微变形所致。
那么坏点到底是如何形成的呢？在了解坏点之前，我们现在简单了解一下它的整体——“液晶屏”，液晶屏看上去只有一张屏板，其实，它主要是由四大块（滤光片、偏光板、玻璃、冷阴极荧光灯）组合而成，其最小显示单位是像素点，而每个像素都有红、绿、蓝三种原色，它们共同组合使得像素产生出各种颜色。
LCD原理图液晶像素简单的理解就是把液晶倒入固定的模具下形成的“液晶盒”，以物理分辨率为1366×768的液晶面板为例，这样的“液晶盒”在1366×768的液晶面板的数量为1366×768×3=314.7万个，要看一个32或者37英寸大小的面积下密密麻麻的排列着314.7万个“液晶盒”，而且在液晶盒背后还集成一个单独驱动该液晶盒的驱动管。
显然，这种生产工艺对生产线要求是非常高的，以目前的技术和工艺，还不能保证每批生产出来的液晶屏没有亮/坏点，生产厂商一般避开亮/坏点来分割液晶板，把没有亮/坏点或者极少亮/坏点的液晶屏高价供给有实力的生产厂商，而那些亮/坏点比较多的液晶屏则一般低价供给小厂商生产廉价的液晶显示器。
液晶面板是由许多个像素点组成的从技术上讲，坏点是液晶面板上不可修复的像素。
液晶屏背光板原理讲解和常见故障判断
液晶屏背光板原理讲解和常见故障判断液晶屏背光板原理讲解和常见故障判断一、前序随着液晶TV销量的涿渐普及，需要投入更多的精力来研究液晶TV的维修，而目前液晶TV中背光板的维修量占有较大的比例，同时由于背光板是显示屏供应商供屏时自带的，供应商出于对技术的保密性，现在我们还拿不到背光板的电路图和IC资料，这对我们溺爱光板的维修带来了很大的难处。
为了改善我们的背光板维修，我对背光板的通用工作原理和常见故障判断作一介绍，对网络维修具有一定的参考价值。
目的是通过我们的维修网络来提高大家的维修技能，但由于我对背光板的电路和维修了解得也不是太透彻，因此其中的一些观点可能有不准确或描述错误的地方，请维修联盟论谈的朋友指出来共同讨论，从而共同提高进步，谢谢！二、背光板在液晶TV中的作用背光板也称Inveeter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入，输出连接框图如下图。
背光板有三个输入信号,分别是供电电压、开机使能售号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V)；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V如丘而止模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。
背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。
三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理方框图如下：四、背光板各部分电路介绍1、输入接口电路输入接口电路中的供电输入电压一路直接加到MOS 管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）2）开机使能信号ENA输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。
LCD液晶显示屏不良现象的原因分析
LCD液晶显示屏不良现象的原因分析1. 短路：客户称为开机长鸣、鸣叫、交短、漏光。
它是因为LCD 中不该连在一起的拉线却连在一起，伴随大电流无穷大（电测扫描会叫），在模组中显示字节某些比较淡或缺划。
2. 大电流：在模组上的表现为显示淡，模糊或电池损耗快，如果电源供电则可视为正常，电测时电流较大。
3. 断路：客户称这之为少划、缺划、断字，实际上是ITO 被刮伤断开，模组上看到的也是缺划。
4. 蚀刻不足：客户称之为黑点、多点，模组或电测机上表现为多了一块图案。
5. 蚀刻过渡：客户称之为字细、字变形，模组或电测机上显示的为某个字节的一部分缺掉。
6. 字淡：指Voff 电压较高.客户一般叫字淡、色淡；分为两种( 1＠局部字淡：由大电流引起的；2＠整体字淡：与液晶配比或制程条件有关。
)判定方法：厂内为电测时在同样频率下，同样的视向与样品对比样品字体黑度，在黑度同时，电压差异大於一定范围时，厂内判NG。
模组上则是显示模糊才能说字淡。
7. 鬼影：即字深在同样的电压下，同样的视向与样品比对字估较样品深一些，在模组上显示就是不该出现的字节在不点亮时也隐隐约约看见，影响了对比度。
8. 漏光：显示字节有的较其它字节要淡。
不显示的字节鬼影程度不一致，也就是字节不均。
9. 导电不良:客户称之为闪烁、字节闪烁、字节模糊不清、接触不良、晃动、显示不全、半显、缺划……原因是导电性不好，电测时正常电压下显示为苛个字节或某一部份字节显示不稳定，在点模糊或不显示。
但将电测机测试，电压调高时，又可以正常显示，这是与“断路＂的区别。
10. 表面不均：客户一般称灰度不均、显示不均、字节不均、白点、黑点、污点……电测时显示显示某个字了节上会有白色或黑色的小点点，而且这些小点点一般会随着电测机频率的高低和电压的大小而缩小或扩大，模组显示亦是如此，故判断表面不均是模组的频率输出电压对工厂来说很重要。
TFT液晶模组工作原理及常见故障分析
TFT液晶模组工作原理及常见故障分析一、TFT液晶模组的工作原理TFT液晶模组是一种广泛应用于显示设备中的关键技术。
它由薄膜晶体管（TFT）和液晶显示屏组成。
TFT是一种薄膜半导体器件，可以控制每一个像素点的亮度和颜色。
液晶显示屏则是由液晶份子组成的，通过液晶份子的罗列来控制光的透过与阻挡，从而实现图象的显示。
TFT液晶模组的工作原理可以简单概括为以下几个步骤：1. 光源照射：TFT液晶模组暗地里的光源照射到液晶显示屏上。
2. 液晶份子罗列：液晶份子根据控制信号的作用，通过电场的作用发生罗列变化，从而控制光的透过与阻挡。
3. 光透过与阻挡：根据液晶份子的罗列情况，光可以透过或者被阻挡。
透过的光通过液晶显示屏上的彩色滤光片，形成彩色图象。
4. 图象显示：通过液晶显示屏上的像素点的罗列，形成完整的图象。
二、TFT液晶模组的常见故障分析1. 显示屏无法亮起：可能的原因包括电源故障、信号线松动、背光灯损坏等。
解决方法是检查电源连接情况，确认信号线连接是否正常，检查背光灯是否需要更换。
2. 显示屏浮现亮度不均匀：可能是由于背光灯的老化或者损坏导致的。
解决方法是更换背光灯。
3. 显示屏浮现颜色失真：可能是由于彩色滤光片损坏或者液晶份子罗列异常导致的。
解决方法是更换彩色滤光片或者调整液晶份子罗列。
4. 显示屏浮现漏光或者暗点：可能是由于液晶份子罗列不正常或者像素点损坏导致的。
解决方法是调整液晶份子罗列或者更换像素点。
5. 显示屏浮现闪烁：可能是由于信号干扰或者刷新率不匹配导致的。
解决方法是检查信号线的连接情况，调整刷新率。
6. 显示屏浮现触摸失灵：可能是由于触摸传感器损坏或者触摸面板污染导致的。
解决方法是更换触摸传感器或者清洁触摸面板。
总结：TFT液晶模组是一种广泛应用于显示设备中的关键技术，它通过控制液晶份子的罗列来实现图象的显示。
常见的故障包括显示屏无法亮起、亮度不均匀、颜色失真、漏光或者暗点、闪烁以及触摸失灵等。
LCD常见不良品解析
案例三：彩点问题解析
原因分析：液晶材料不均匀 导致颜色分布不均
解决方法：更换液晶材料调 整生产工艺
彩点问题：LCD屏幕上出现 彩色斑点
预防措施：加强原材料质量 控制优化生产流程
案例四：亮线问题解析
亮线问题：LCD屏 幕上出现一条或多 条亮线
原因分析：可能是 由于LCD面板内部 电路故障、驱动IC 故障或背光板故障 等原因导致
建立完善的原材 料采购和验收制 度确保原材料来 源可靠
加强原材料的存 储和运输管理确 保其不受潮、不 损坏
加强环境因素的监控
温度：保 持稳定的 工作环境 温度避免 过高或过 低
湿度：保 持适当的 工作环境 湿度避免 过于干燥 或潮湿
灰尘：保 持工作环 境清洁避 免灰尘对 LCD的影 响
静电：采 取防静电 措施避免 静电对 LCD的影 响
其他处理方式 更换LCD屏 幕
更换LCD驱 动板
维修LCD屏 幕
维修LCD驱 动板
如何预防LCD不良品的产生
提高制造工艺水平
加强员工培训提高操作技 能
优化生产流程减少人为错 误
引进先进设备提高生产效 率
加强质量管理确保产品品 质
严格控制原材料质量
选用优质原材料 确保其性能和品 质符合要求
定期对原材料进 行抽检确保其质 量稳定
ห้องสมุดไป่ตู้
替换处理
检查LCD不良品原因 确定需要替换的部件 准备替换部件 执行替换操作 检查替换后的效果 记录替换处理过程和结果
退货处理
确认不良品原因：分析不良品产生的原因如生产工艺、原材料、设备等 联系供应商：与供应商沟通确认不良品责任归属 退货流程：按照退货流程进行退货包括填写退货单、提供不良品照片等 处理结果：根据退货结果进行后续处理如更换、维修、退款等
空调显示板使用液晶失效分析与研究
空调显示板使用液晶失效分析与研究引言：空调是人们生活中不可缺少的电器之一，而空调显示板作为其操作和展示界面的重要组成部分，起到了关键的作用。
然而，由于长时间使用以及其他原因，空调显示板的液晶很容易出现失效现象。
本文将对空调显示板使用液晶失效的原因进行分析，并对如何解决液晶失效问题进行研究。
一、空调显示板使用液晶失效的原因1.长期使用照成的老化：空调显示板长时间开机使用，液晶屏幕容易出现老化现象，导致显示不清晰、亮度降低等问题。
2.温度变化导致的膨胀和收缩：空调工作时产生的高温和低温变化会使液晶面板发生膨胀和收缩，导致液晶显示不准确。
3.液晶面板的机械碰撞：长期使用中，液晶面板容易受到机械碰撞，如敲打、挤压等，导致液晶显示花屏或者坏点。
4.液晶面板灯管老化：液晶面板背光是通过灯管亮度来控制的，灯管老化导致亮度下降，影响了显示效果。
二、如何解决空调显示板液晶失效问题1.降低温度变化对液晶面板的影响：空调使用过程中可适当控制温度，减少高温和低温对液晶面板的影响。
2.增加防护措施：在液晶面板周围加装防护框，以防止机械碰撞对液晶造成损坏。
3.定期维护和更换：定期对液晶面板背光灯管进行维护和更换，以保证显示效果。
4.使用优质液晶材料：选择优质的液晶材料，提高液晶面板的质量和稳定性，减少液晶失效的概率。
结论：空调显示板使用液晶失效是由于长期使用、温度变化、机械碰撞和灯管老化等因素所致。
通过降低温度变化对液晶面板的影响、增加防护措施、定期维护和更换液晶面板背光灯管、使用优质液晶材料等方法，可以有效解决空调显示板液晶失效的问题。
通过对空调显示板使用液晶失效的分析和研究，可以提高空调的使用寿命和稳定性，提升用户体验。
LCD面板的常见缺陷：暗斑亮斑亮点暗点坏点
LCD面板的常见缺陷：暗斑亮斑亮点暗点坏点LCD面板的常见缺陷：暗斑/亮斑/亮点/暗点/坏点/亮线/漏光暗斑：LCD的面板很容易在外力作用下，发生液晶面板中的偏振片变形；偏振片的性质有点像铝箔或铜箔，这样就会造成液晶面板在反光时存在差异，出现灰暗部分；这种现象在白屏即亮度较大时容易被观察到，用力过大导致的变形，将很难恢复，这并不影响LCD的使用寿命，这种故障一旦出现，就无法修复，所以平时最好不要用力挤压液晶面板，以免造成永久性损伤。
亮斑：亮斑同暗斑都是由于局部屏幕内部反射板受到外力压迫或者受热产生轻微变形所致。
此次损害产生的反光趋向于出现明亮部分，一样是永久性不可修复的。
当然除了在日常使用过程中会产生这些暗斑、亮斑生产过程中一样会形成。
亮点、暗点：液晶面板是由大量的像素点所组成的，它们都能够显示黑白两色和红、黄、蓝三原色。
显示着不同颜色的像素点进行组合成了图像。
亮点的意思是：在显示器工作的时候有一个像素没有工作一直发亮，在任何界面都可以看到。
暗点的意思是：在显示器工作的时候有一个像素没有工作一直不亮，是无论屏幕显示图像如何变化都无法显示的“黑点”。
亮点和暗点统称坏点液晶显示技术发展到现在，仍然无法从根本上克服这一缺陷。
因为液晶面板由两块玻璃板所构成，中间的夹层是厚约5微米的水晶液滴。
这些水晶液滴被均匀分隔开来，并包含在细小的单元格里，每三个单元格构成屏幕上的一个像素点。
在放大镜下像素点呈正方形，一个像素点即是一个发光点。
每个发光点都有独立的晶体管来控制其电流的强弱，如果控制该点的晶体管坏掉，就会造成该光点永远点亮或不亮。
从而形成“坏点”！（所以国家制定了液晶的一个标准A屏就是335的标准所谓335就是3个亮点和三个暗点加起来不会超过5个点，但是一般的A屏也不会有这么多点的了）坏点也是LCD屏幕永久的损坏，同样是不会扩散的。
亮线：亮线则是整条素像出现短路和开路现象（也就是说成直线状排列的坏点）！但是这并不会影响LCD的正常使用，也不会扩散。
LCD不良品现象与分析手法
推定發生工程: E/S時,黑摺紙沒蓋好,造成迷宮口條狀變色
封口字深
封口字深旳 現像
不良項目:
弧狀封口字深
不良現象:
點燈時是圓弧狀,且發生在迷宮口處
推定發生工程: 目前發生原因不明
推定發生工程:
定向工程時棉絮掉落造成 需送物性分析確認物質
SP破網
SP破網旳情形
不良項目:
內污.白點
不良現象:
V/I時是白點內污,會固定位置及模號編號
推定發生工程: 印框綱版網子有破洞,印刷時SP膠印在玻璃上
液狀物
點燈後可看到液態物體
拆片後LC未沖前, 可看到不良
拆片後用丙酮沖LC, 破壞研磨配向
推定發生工程:
• 一次 塗光刻膠和塗PI前之清 洗 ~ 組
塑膠屑
(此圖為層上塑膠
屑)外物表層呈 現多樣色澤
不良項目: 不良現象:
外物
• 目檢是內污或是類似單點 彩色
• 電測是黑白惚旳現象
推定發生工 程:
若是有破壞F層,是定向前造成 若是無破壞F層,是定向後造成 需送物性分析確認物質
膠類性質
此圖為層上膠質 狀異物
TOP刮傷
TOP刮傷 (P處理刮傷)
TOP刮傷
不良項目: 不良現象:
點燈錯開
顯示不均
• 點燈後可看到刮傷旳痕跡,但在目檢看 不到刮傷
• 使用LDT-7低頻並在顯微鏡下看為刮 傷情形
推定發生工程:
涂光刻膠處理時刮傷造成
PS:使用拆片刀拆片後確認PI層刮傷
水痕旳現象 (J洗造成旳)
水痕
不良項目: 不良現象:
RI破損
不良現象,與水珠相同,其 辨别措施水珠在使用7型 低頻,會有拖曳旳現象,RI
液晶屏故障现象和对应解决办法总结
液晶屏故障现象和对应解决办法总结液晶屏故障现象：花屏，白屏，暗屏，图像淡，竖条，彩色失真，偏色，网纹干扰，彩色反相，字符虚或拖尾，亮线、亮带或者是暗线等。
一)花屏1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。
对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。
2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。
对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。
3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。
对应维修思路：LVDS插线接触不良。
4)花屏故障现象：反复上电后，花的条纹、色彩有变化。
对应维修思路：检查逻辑板5)花屏故障现象：反复上电后，花的条纹、色彩无变化。
对应维修思路：屏本身坏机会大。
6)花屏故障现象：图像有干扰，字符上也有干扰。
对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。
7)花屏故障现象：字符正常，图像有块状、点状干扰。
YPbPr输入信号，没有干扰。
再从AV端口输入，图像出现干扰。
对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。
8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。
对应维修思路：故障在视频解码器电路。
因为，图像增强处理电路产生的故障是块状的，不是细碎的。
9)花屏故障现象：图像上有扭曲状或者网纹干扰。
AV试机一切正常!度对应维修思路：中放、高放电路。
10)花屏故障现象：图像规则块状花屏。
对应维修思路：主板缓存与主芯片通信不良。
11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。
对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。
12)花屏故障现象：开机时左上方出现瞬间花屏。
液晶面板 水平串扰机理
液晶面板水平串扰机理全文共四篇示例，供读者参考第一篇示例：液晶面板是现代电子产品中常见的显示技术，它可以通过控制液晶分子的排列来显示图像。
在使用液晶面板的过程中，可能会出现水平串扰现象，影响用户观看体验。
本文将介绍液晶面板水平串扰的机理以及解决方法。
液晶面板水平串扰是指在显示图像中，相邻像素之间出现了模糊不清或者相互干扰的现象。
这一现象通常表现为水平方向上像素模糊或者出现了杂乱的色块，从而影响了图像的清晰度和真实性。
水平串扰是由多种因素综合作用导致的，主要包括：液晶面板内部设计不当。
在设计液晶面板时，如果像素之间的电场控制不均匀或者分辨率不高，就会导致水平串扰现象的发生。
液晶面板的材料选择、工艺制造等方面也会影响到水平串扰的程度。
外部环境的影响。
液晶面板在使用过程中，受到温度、湿度、电磁辐射等外部因素的影响，这些因素会干扰液晶分子的排列，从而导致水平串扰现象的出现。
图像信号本身的问题。
如果输入的图像信号存在失真、噪声等问题，也会导致液晶面板出现水平串扰的情况。
如果驱动电路设计不当或者信号传输质量差，也会加剧水平串扰的程度。
为了解决液晶面板的水平串扰问题，可以采取一些措施：优化液晶面板的设计。
通过改进电场控制技术、提高分辨率等方式，减少液晶面板内部的串扰现象。
优化驱动电路和信号传输。
确保驱动电路设计合理、图像信号传输质量良好，可以降低水平串扰的发生率。
加强液晶面板的环境保护。
保持液晶面板使用环境的稳定性，减少外部因素对液晶面板的干扰。
合理调整图像显示参数。
在使用液晶面板时，可以根据具体情况调整亮度、对比度、色彩等参数，避免出现水平串扰的现象。
液晶面板水平串扰是一种常见的显示问题，但通过合理设计、优化驱动等方式，可以有效减少水平串扰的发生。
在使用液晶面板时，用户也可以根据实际情况采取相应的措施，提高显示效果和观看体验。
【液晶面板水平串扰机理】第二篇示例：液晶面板是目前广泛应用于各种电子产品中的显示技术，其中液晶面板的水平串扰是其中一个常见的问题。
TFT液晶工作原理及常见不良分析
二、偏光片的构造
• 偏光片的构造如图2所示，主要由PVA膜，TAC膜，
胶，离型膜，保护膜组成。PVA膜在经过延伸之 后，通常机械性质会降低，变得易碎裂。所以在 偏光基体(PVA)延伸完后，要在两侧贴上三醋酸纤 维(TAC)所组成的透明基板，一方面可做保护，一 方面则可防止膜的回缩。此外，在基板外层再加 一层感压胶、离型膜及保护膜(如图2)。
测出Y+Y-电压，然后根据分压原理即可计算出触 摸点的X坐标。
• 检测Y坐标：Y+,Y-间加参考电压，X+,X-接一起，
测出X+X-电压，然后根据分压原理即可计算出触 摸点的Y坐标。
• 上述过程由测试板上的TP驱动IC及程序自动完成。
2. 常见故障分析： 1）无触摸：触摸无反应 A. TP FPC断线。用万用表检测TP焊盘处电阻值。直
组装背光源等的模块组装。
• 4.TFT LCD DRIVER 的作用 • 产生液晶显示所需各种电压，处理外部
CPU送过来的指令。
• 5. LCD, IC, FPC, POL 的结构关系：
6、LCD+IC+FPC+POL 常见不 良现象分析
1）白屏：
A. 原理错误，LAYOUT错误。IM0,IM3接错，左右 反，其中某一引线错误，电源线接错，地线没接等。
3）显示颜色淡
A. 初始化代码。部分淡，部分不淡，常见 GAMMA代码不对。GAMMA 代码需LCD供应 商提供。初始化代码不要改变GAMMA值。
B. FPC上元器件虚焊（倍压电容，虑波电 容），造成VGH,VHL电压过小。 C. 晶振电阻过小。选择的晶振电阻过小。
D. 一般情况下与二极管无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Gate-line Source-line 十字线理论依据：Clc的两端是分别接到显示电极与Common，显示电极与TFT是在同一片玻璃上，那Common就在另一片玻璃上。
每一个TFT与Clc跟Cs所并连的电容代表一个显示的点。
如上图示，Gate输出的波形，依序将每一行的TFT打开，好让整排的Source driver同时将一整行的显示点充电到各自所需的电压，以显示不同的灰阶。
这一行充好电时, gate driver便将电压关闭, 然后下一行的gate driver便将电压打开, 再由相同的一排source driver对下一行的显示点进行充放电. 如此依序下去, 当充好了最后一行的显示点, 便又回过来再对第一行开始充电。
成因原理解析:以上两图为Source Line现象图出现Gate line,是因为某一行的TFT一直打开，或者说此行TFT充电后无法关闭；出现Source line,是因为某一列的TFT一直打开，或者说此列TFT充电后无法关闭；出现十字线，是因为Gate driver某一行的TFT一直打开，Source driver的某一列一直打开，或者说这些行/列的TFT充电后无法关闭.白屏现象解析理论依据一：LC的一种特性，就是不能固定在一个电压不变。
不然时间长了，即使电压被取消掉，LC会因为特性的破坏而无法因电场的变化而转动。
初步判断一：LC分子被破坏。
理论依据二：Source driver的功用是当Gate driver将LC Panel上一行行的TFT打开时，Source driver会将相对应的显示资料转换成电压，把LC Panel上的Clc，Cs充电到欲显示的灰阶电压。
不管是单画素输入或是双画素输入的驱动晶片，都得将多颗晶片串接起来，以便同时将一行的TFT做充放电动作。
而这整个系统需要一个clock来作同步动作，好让LCD control 将欲显示的画面资料，依序送到这一串互相串接的Source driver（如图）。
XGA解析度的Source driver串接工作原理由于这一串的Source driver 是将每1个的输入资料，全部都接在同一个汇流排上。
因此需要1个SPI的起动信号，依序启动每一个Source dirver,来抓取LCD control送到汇流排上的显示资料。
当第1颗的Source driver将欲显示的资料抓满之后，便会由SPO送出信号到下1颗Source driver (上一颗的SPO信号，是接到下一颗的SPI 信号)，直到这一串上所有的Source driver都抓取到要显示的画面资料为止。
Source driver的硬体架构所有的Source driver都抓好资料后，等Gate driver把相对应的一行TFT打开，便可以由LS（latch signal）发号施令，要求这一串的Source driver将所输入的显示资料画面资料转换成相对应的灰阶电压，并且大家同时将各自所负责的灰阶电压送出到TFT上。
当Gate driver打开一行的TFT时间内，Source driver除了对TFT充放电外，同时也在LCD control所送出的资料汇流上抓取下一行的画面资料，就这样一行一行接替下去，直到整个面板都充好相对应的灰阶电压为止。
初步判断二：显示资料没有转换成相应的灰阶电压。
理论依据三：Level Shifter---主要功用就是要将3.3V的信号，提升到大约10V的信号（若是广视角面板的驱动晶片，可能要15V），以便次输入的显示资料，转换成类比电路能够处理的信号。
初步判断三：输出电压没有达到10V或15V。
结论：萬用表测量白屏面板的VGL与VGH间发现有(0.60~0.75)*20kΩ不等的阻抗。
正常情况下，VGL约-6V，VGH约15V。
如果VGL与VGH导通，造成VGL电压升高（> -6V），从而无法驱动VGL关闭一行行的TFT。
黑屏现象解析理论依据一：Gate driver功能为依序打开TFT二阶驱动Gate driver输出波形整个系统需要一个Clock作同步的动作，好让Gate driver将同一行的TFT打开，而SPI(Start Pulse Input)则是让Gate driver输出开始动作的同步信号。
当Gate driver一接收到SPI的信号后，便会依序由OUT1.OUT2....OUT199.OUT200送出一个个的脉波，来打开LC panel上一行行的TFT。
在最后一个脉波送出的同时，会同时由SPO送出信号到下一颗Gate driver,好让下一颗Gate driver能接续下去，输出打开TFT的脉波，直到Panel上所有的TFT都打开过并充好电为止。
初步判断一：Gate driver没有接收到SPI (start pulse input)的输出开始动作的同步信号，一行行的TFT 没有打开；理论依据二：Gate driver的硬体架构Level shifter 界面电压是2.3~3.6V之间，输出界面的工作电压是20~30V，所以Bi-directional shift register的输出传送到Output circuit时，就必须用Level shifter作升压动作。
初步判断二：如果输出的电压不够，就无法达到所需的灰阶。
理论依据三：Cs (storage capacitor) 主要是为了让充好电的电压能保持到下一次更新画面时之用。
All output on(将所有的Gate driver输出接脚，全部都送出打开TFT所需的高电位电压)画面上所有的Pixel都因为TFT导通，而有相同电压，相同灰阶。
再利用Source driver 输出电压，迅速将LC Panel充放电到全黑的画面。
初步判断三：Cs没有充好电，或者是充好电而没有保持到下一次画面更新。
结论：萬用表测量20PCS面板的VGL与Vcom间发现有(0.53~5.54)*20kΩ不等的阻抗。
正常情况下，VGL约-6V，Vcom约1.98V。
如果VGL与Vcom导通，造成VGL电压> -6V，从而无法驱动VGH打开一行行的TFT。
区块不均解析理论依据:Source Driver的主要功用是当Gate driver把液晶面板上一行行的TFT打开时，将其上的电容充电到欲显示的灰阶电压。
不管是单画素输入或是双画素输入的驱动晶片，都得将多颗晶片串接起来，以便同时将一行的TFT做充放电动作。
而这整个系统需要一个clock 来作同步动作，好让LCD control 将欲显示的画面资料，依序送到这一串互相串接的Source driver（如图）。
XGA解析度的Source driver串接工作原理由于这一串的Source driver 是将每1个的输入资料，全部都接在同一个汇流排上。
因此需要1个SPI的起动信号，依序启动每一个Source dirver,来抓取LCD control送到汇流排上的显示资料。
当第1颗的Source driver将欲显示的资料抓满之后，便会由SPO送出信号到下1颗Source driver (上一颗的SPO信号，是接到下一颗的SPI 信号)，直到这一串上所有的Source driver都抓取到要显示的画面资料为止。
所有的Source driver都抓好资料后，等Gate driver把相对应的一行TFT打开，便送入LS(latch signal)信号，要求这一串的Source driver将所输入的显示画面资料转换成相对应的灰阶电压，并且大家同时将各自所负责的灰阶电压送出到TFT上。
当Gate driver打开一行的TFT时间内，Source driver除了对TFT充放电外，同时也在LCD control所送出的资料汇流上抓取下一行的画面资料，就这样一行一行接替下去，直到整个面板都充好相对应的灰阶电压为止。
双画素输入384输出的source driver输入信号波形图要抓满384个输出所需的显示资料，仅需要384/6=64个clock, 当第1个source driver的SPI输出之后，经过64个clock便会输出SPO到下一个source driver 的SPI接脚，这时就轮到第2个source driver来抓取所需要的显示资料，如此依序下去，直到所有串接的驱动晶片都抓到所需要的显示资料为止。
成因原理解析:Source IC的SPI或SPO信号受到影响或者干扰,由第一个图的现象可以知道三第一颗Source IC的FLICKER成因因为液晶有一种特性，就是不能够保持在一个电压不变，不然时间久了即使电压取消掉，液晶分子会因为特性的破坏而无法再因应电场的变化来转动。
所以每一次画面更新，都有正负极性的变化。
亮暗亮frameN frameN+1 frameN+2若第一个画面亮，第二个画面暗持续交替，则人眼会感觉到闪烁。
LCD以电压大小来控制液晶站起角度来控制亮度，如果Vcom没有调节好，则V+≠V-会有亮暗效果产生。
下面介绍3种极性变换方式：1．frame inversion[这种方式是整个画面所有相临的点都是相同的极性。
]极性变化：因为TN型液晶为normally white,所加电压越低，亮度越高假如V+>V-，那么V-就亮些，就会产生flicker.2．ROW inversion[相邻的行拥有相同的极性]这种方式中V+，V-产生均化，可以解决flicker现象，但是却会导致crosstalkCrosstalk指相邻的点之间显示的资料会影响到对方，以至与显示的画面会有不正确的状况。
只要相邻点的极性不一样，可以减低此现象的发生如上所示，Line Inversion則會造成上述Crosstalk現象。
Gate Line Inversion發生在左、右，而Source Line Inversion則發生在上、下。
为解决flicker现象和crosstalk，因此产生了第3种极性变化方式。
3． Dot inversion[每个点与自己相邻的上下左右四个点是不一样的极性]如上所述，Dot Inversion則可解決flicker及crosstalk現象。
(CPT目前採用此方式。
Dot Inversion如何檢查Vcom有無調好？(由於TFT-LCD製程上無法準確做到TFT上相關電容值相同，故在製程中須有一檢查站來檢查Vcom值是否符合規格。
如上所示，圈起來部份為亮部份，未圈部份為暗部份，此畫面為flicker 檢查畫面，由圖中可發現在第一個frame均為V+亮、第二個frame則均為V-亮，故若Vcom值未調好則在此檢查畫面下最容易看出flicker現象(如前frame inversion所述)。
