各种水泵结构图图示说明最新
各种泵构造图1各种泵构造图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。
该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进展维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
其性能符合JB/1050-93?单吸双吸清水离心泵型式与根本参数?标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。
水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
AS潜水式排污泵具有带撕裂的构造，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。
产品执行JB/5118-2001?污水污物潜水电泵?标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机平安。
3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保存故障信号等功能，使潜水电机平安可靠。
4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保存故障信号的功能，可大幅度提高维修效率。
5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

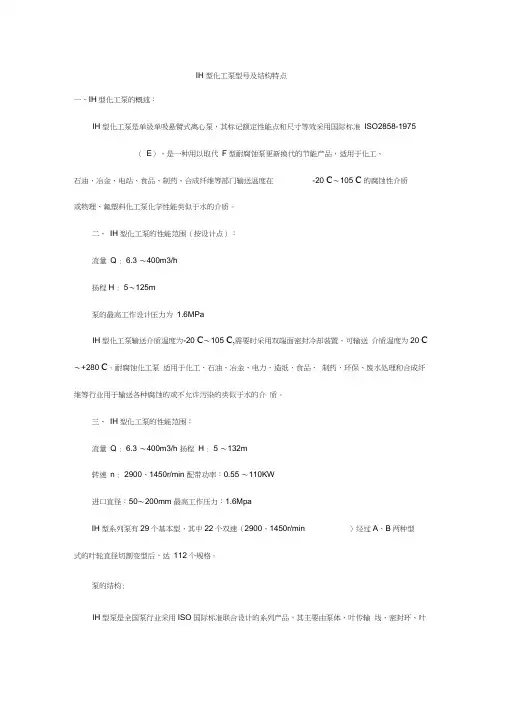

IH型化工泵型号及结构特点
IH型化工泵型号及结构特点一、IH型化工泵的概述：IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20 C〜105 C的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、IH型化工泵的性能范围（按设计点）：流量Q : 6.3 〜400m3/h扬程H : 5〜125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20 C〜105 C,需要时采用双端面密封冷却装置，可输送介质温度为20 C 〜+280 C。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
三、IH型化工泵的性能范围：流量Q : 6.3 〜400m3/h 扬程H : 5 〜132m转速n : 2900、1450r/min 配带功率：0.55 〜110KW进口直径：50〜200mm 最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min ）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构:IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
石油化工流程泵型号及参数
【ZA系列石油化工流程泵】产品：【ZA系列石油化工流程泵】产品简介：ZA系列石油化工流程泵为单级单吸悬臂式涡壳泵，产品执行标准API610，VDMA24297（轻/中型），泵体为脚支撑，单吸叶轮，轴向吸入，径向排出。
轴向力采用前后口环及平衡孔进行水力平衡。
轴封采用机械密封可采用单端面或双端面平衡型集装式，也可以采用填料密封。
机械密封并配有冷却、冲洗或密封液系统，密封管路系统按 API 规范设计。
吸入与排出法兰可按 GB 、 DIN 、 ANSI 标准设计。
【ZA系列石油化工流程泵】型号意义：例如：ZA100-50-315ZA-石油化工流程泵100-泵进口直径100(mm)50-泵排出口直径50(mm)315-叶轮名义直径315(mm)【ZA系列石油化工流程泵】性能范围：流量Ｑ可达2600m³/h；扬程Ｈ可达250m；工作压力Ｐ可达2.5MPa；工作温度Ｔ-80℃～+450℃；口径φ25～400mm；转速：1450-2900r/min。
泵过流部件材料有不锈钢材质有304、304L、316、316L、CD-4MCu、 904、904L、哈氏合金等。
【ZA系列石油化工流程泵】产品特点：ZA系列石油化工流程泵为单级单吸悬臂式后开门的结构，所以在检修泵时不需拆卸吸入和排出管路，拆开泵盖后即可将悬架连同转子部件一起从泵体中抽出，所以检修工作十分方便。
叶轮的后盖板上有密封环，基本上能平衡轴向力，残余的不平衡力由推力轴承承受。
轴承为油润滑的球轴承，油环提油而且能自动控制油位，当工作温度低于250℃时，悬架无需冷却，工作温度高于250℃～450℃时，悬架用风冷或水冷。
根据不同的情况，部分泵为双蜗壳结构，其余为单蜗壳。
轴封可采用填料密封，也可采用单端面或双端面机械密封，并配有冷却、冲洗或接密封液的系统。
由电动机直接驱动，用联轴器与电动机相连。
【ZA系列石油化工流程泵】产品用途：ZA系列石油化工流程泵适合于输送清洁的或含少量颗粒的、低温的或高温的液体；适合于输送中性的或有腐蚀性的液体，其中包括各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液、各种盐溶液、各种酸溶液和盐溶液、各种液态石油化工产品、有机化合物以及其它有腐蚀性的原料和产品。
IH型化工离心泵型号意义及结构
IH型化工离心泵型号意义及结构一、IH型化工离心泵的概述：IH型化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
KQYH
故障、 故障、原因及措施
原 1）润滑脂加多 润滑脂不良 轴承异常 发热 2）轴承有缺陷 因 措 施
每5000小时更换一次润滑 脂，润滑脂量应为轴承与 轴承体空间的1/3~1/2，最 高轴承温度应小于75℃ 更换轴承
1）安装后的垂直度 超差 严重的振 2）轴衬磨损 动 3）轴弯曲 4）叶轮被杂物堵塞 或卡住 5）轴承有缺陷
拆卸
⑸拆下泵体 ⑹拆下叶轮螺母，拆下叶轮、泵盖 ⑺从下往上依次拆下支撑管和滑动轴承体，至露出接轴 处，应特别注意不要使轴上承受负荷而使轴弯曲 ⑻拆除接轴套上的螺钉，拆除接轴套，取下联接键，取 下联轴节，应特别注意不得随意锤打接轴套以免造成 轴的弯曲 ⑼依次拆下其余的支撑管和滑动轴承体
拆卸
⑽拆卸轴承箱及滚动轴承 拆卸联轴器和轴承压盖，打开止动垫圈， 拆下圆螺母、调节螺母，用锤轻轻敲打轴端 （电机端）将轴拆下，用锤轻轻敲打轴承体， 从轴承支架中拆下轴承体，从轴承体中取出两 滚动轴承，至此整个泵拆卸完成。
调整，以获得足够的垂直度 更换或调整轴衬 更换轴 清除杂物 更换轴承
故障、 故障、原因及措施
原 因 措 施
1）叶轮和流道流速低 出口压力 2）泵体密封环磨损 下降 3）吸入口堵塞 流量不足 4）液体粘度变化
更换或修整叶轮 更换密封环 清除堵塞物 因为扬程与流量随液体粘 度提高而降低，所以必须 保持规定的粘度。
KQYH液下化工泵 液下化工泵
KQYH用途 用途
KQYH型液下化工泵是立式、单级、单吸离心式水泵 。 适用于输送清水、污水以及部分酸碱盐类和其它有一 定腐蚀性的有机或无机化工介质。 广泛应用于 ◇热电厂 ◇制药厂 ◇化工厂 ◇造纸厂 ◇食品厂 ◇水泥厂 ◇炼钢厂 ◇废水、污水处理
KQYH结构 结构
各种泵结构图
各种泵结构图 (1)各种泵结构图2 (14)各种泵结构图3 (26)各种泵结构图4 (38)各种泵结构图S型单级双吸中开泵结构图一、产品概述S型单级双吸水平中开式离心泵。
该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵结构图一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。
水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。
产品执行JB/5118-2001《污水污物潜水电泵》标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。
常用水泵型号代号意义
常用水泵型号代号意义LG-----高层建筑给水泵DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水电泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）200QJ20-108/8 200---表示机座号200 QJ---潜水电泵20—流量20m3/h 108---扬程108M 8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
联轴器泵头（体_) 卧式机座D、df、dy泵结构特点D、DF、DY型泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口为水平垂直向上。
泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
（可根据用户需求变换水泵进出口方向）。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级而定。
轴上零件通过平键和轴螺母紧固使之与轴联成一体。
整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向润滑，循环水冷却。
泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。
化工泵型号定义及结构图
化工泵型号定义及结构图上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、IHF系列氟塑料合金化工泵产品特点：IHF为单级单吸式氟塑料合金化工泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。
体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。
该化工泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前世界是最耐腐蚀设备之一。
本司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的二、IHF系列氟塑料合金化工泵产品用途：广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。
本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。
三、IHF系列氟塑料合金化工泵技术参数：流量：6.3～400m3/h；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。
泵的型号定义及说明
离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
1.1、单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
1.2、IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。
叶轮均为闭式，传动分为联轴器传动和皮带传动两种。
泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。
泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。
2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。
与单级单吸离心泵相比，效率高、流量大、扬程较高。
但体积大，比较笨重，一般用于固定作业。
适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。
双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh 型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。
化工离心泵型号意义及结构图
化工离心泵型号意义及结构图上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、IH型化工离心泵的概述：IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400 m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h 扬程H：5～132m转速n：2900、1450r/min 配带功率：0.55～110KW进口直径：50～200mm 最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
IH型化工离心泵结构及参数
IH型化工离心泵结构及参数一、IH型化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
IH型化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IH型化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
二、IH型化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
各种水泵结构图图示说明
各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。
该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。
水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。
产品执行JB/5118-2001《污水污物潜水电泵》标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。
5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。
石油化工用BB4、BB5泵标准化设计
石油化工用BB4、BB5泵标准化设计BB4、BB5型泵主要用于输送不含固体颗粒石油化工流程及其他工业产品，它在百万吨/年炼油装置、加氢裂化装置、柴油加氢精制装置、加氢处理装置、延迟焦化装置等重要装置中应用广泛。
目前石化装置用泵多而复杂，各设计院和用户均“各自为政”进行设计，使得石化产品十分纷杂，也比较分散，模型及结构形式也不统一，不仅加大了车间加工工艺，给维修工人带来了不便，最重要的是增加了成本，造成了一定程度的浪费。
针对以上问题，我们对公司的主要产品BB4、BB5型泵进行标准化设计，根据标准化的统一性要求，确立了科研参数及结构形式，并进行了合理化设计，从而减少了工艺、加工维修等一系列的成本，它所产生的经济效益是十分显著的。
1 研制目的和意义“获得最佳的设计理念和社会效益”是标准化的目的，“通过制定、发布和实施标准，达到统一”是标准化的实质，标准化是促进科技进步的重要途径，是提高企业管理水平的基础。
只有设计质量有保证，才能有利于提高产品质量，并减少重复设计，加快设计速度。
有利于采用和推广新技术，便于实行产品的生产化、装配化和机械化，进一步提高劳动生产率，加快产品的进度。
标准化的合理设计，提高了生产效率，降低成本，提高了经济效益。
对于常用产品，我们还可以大幅度地增加库存，从而缩短整个产品的周期，为产品在市场的竞争能力方面打下了牢固的基础。
2 技术路线2.1 泵参数的确定为了完善产品的统一性，将产品分为两个系列，DT（BB5）和DB （BB4）系列。
型号说明：10 X 16 DT （B）A（例）：10——泵出口直径（英寸）；X——间隔符；16——泵叶轮直径（英寸）；D——多级离心泵；T——承压壳体为筒体；（B）——承压壳体为节段式；A——水力模型（A～Z）。
设计范围：设计流量为50～750m3/h，设计扬程为400～2500m。
根据设计范围，我们完成了10种水力模型（3种系列）的BB4、BB5型泵的设计，其中包括易损件、壳体部分通用化、标准化的优化设计。
34种泵的内部结构图，性能特点一目了然！（下）
34种泵的内部结构图，性能特点一目了然！（下）泵是输送液体或使液体增压的机械，也是化工厂最常见的一种化工设备。
只有透彻了解每种泵的内部构造及主要性能才能在面对泵的选型时做出更好的判断。
18、IHG立式化工泵IHG立式管道式化工泵由泵体、泵盖、叶轮、密封部件等组成。
广泛适用于石油、化工、纺织印染、制药、食品、冶金、电站等输送腐蚀性介质及有特殊要求的介质。
产品特点：高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
机封：采用优质机械密封，出厂时作严格的密封试验，保证了密封的可靠性。
安装、维修方便：管道式设计，进出口口径相同且在一条直线上，安装、维修方便，日常维护非常简单；材料：与介质接触的零部件材料采用优质不锈钢（可根据不同介质采用不同的材质），耐腐蚀性能好、寿命长；整机性能好：采用先进的双节流环平衡法，轴向力平衡效果好，有效减少电机故障率，提高运行可靠性；平衡精度高，转子部件动平衡精度为G1.0级。
铸造工艺新：IHG泵的过流部件（如泵体、叶轮、泵盖、密封环等），采用硅融胶精密铸造，流道尺寸稳定，铸件成型后采用酸洗工艺去处铸件表面残留的附着物，保留金属本质，不会因铸造附着物而影响输送的介质。
工作条件：流量：2～375m³/h扬程H：11～88 m介质温度－50～+105℃环境温度≤+40℃系统最高工作压力≤1.6Mpa19、IHW卧式化工泵IHW卧式化工泵由泵体、泵盖、叶轮、密封部件等组成。
电机轴与泵轴分开，采用特殊设计的高精度联轴器联结，运行平稳，维修方便。
主要用于石油、化工、纺织印染、制药、食品、冶金、电站等输送腐蚀性介质及有特殊要求的介质。
产品特点：高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
密封：采用优质机封，出厂时作严格的密封试验，保证了密封的可靠性。
化工离心泵结构图及操作
化工离心泵结构图及操作一、化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
二、化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封端盖，将机械密封连同轴套一起取下，再将轴套和机械密封拆开。
各种水泵结构图图示说明
各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。
该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。
水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。
产品执行JB/5118-2001《污水污物潜水电泵》标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。
5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工泵结构图及型号定义
上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、FZB系列氟塑料化工泵产品简介：
化工泵种类很多，像耐腐蚀化工泵、氟塑料化工泵、化工离心泵等。
FZB型氟塑料合金化工泵是按国际标准并结合非金属泵的工艺设计制造。
FZB型氟塑料合金化工泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。
立式多级离心泵泵的进出口均采用铸钢体加固，以增强了泵的耐压性。
实际使用显示，FZB 型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
二、FZB系列氟塑料化工泵产品特点：
FZB型氟塑料化工泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，液下排污泵是替代体型笨重的液下泵的最佳选择。
该泵采用目前最为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到
介质中的固体含量。
三、FZB系列氟塑料化工泵产品用途：
FZB型氟塑料化工泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为
广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。
FZB型氟塑料自吸泵人性化的设计原理、卓越的工作性能，已成为越来越多的使用单位必不可少的泵设备
之一。
四、FZB系列氟塑料化工泵技术参数：
流量：1.5～60m3/h；
扬程：15～50m；
转速：2900r/min；
功率：1.5～15KW；
进口直径：25～80mm；
适用温度：-20℃～120℃。
五、FZB系列氟塑料化工泵安装示意图：
六、FZB系列氟塑料化工泵结构简图：。
