人教版九年级物理第十五章电流和电路第三节串联和并联教案

教案：人教版九年级物理第十五章电流和电路第三节串联和并联一、教学内容本节课的内容为人教版九年级物理第十五章电流和电路第三节，主要包括串联电路和并联电路的概念、特点和电流、电压、电阻的关系。

1. 串联电路：电源、用电器、开关首尾顺次连接的电路。

特点：电流只有一条路径，各用电器相互影响。

2. 并联电路：电源、用电器、开关并列连接的电路。

特点：电流有多条路径，各用电器互不影响。

3. 电流、电压、电阻的关系：（1）电流：单位时间内电荷通过导体横截面的数量，单位为安培（A）。

（2）电压：单位电荷所具有的能量，单位为伏特（V）。

（3）电阻：导体阻碍电流流动的特性，单位为欧姆（Ω）。

二、教学目标1. 理解串联电路和并联电路的概念及其特点。

2. 掌握电流、电压、电阻的关系。

3. 能够分析实际电路中的电流、电压、电阻问题。

三、教学难点与重点1. 教学难点：串联电路和并联电路的特点及其辨别。

2. 教学重点：电流、电压、电阻的关系及其应用。

四、教具与学具准备1. 教具：电源、用电器（灯泡、电动机等）、开关、导线、电压表、电流表、电阻表。

2. 学具：学生实验器材、实验报告册。

五、教学过程1. 实践情景引入：展示一个简单的家用电器电路，让学生观察并分析其连接方式。

2. 概念讲解：介绍串联电路和并联电路的概念及其特点。

3. 实验演示：进行串联电路和并联电路的实验，让学生观察电流、电压、电阻的变化。

4. 例题讲解：分析实际电路中的电流、电压、电阻问题，如串联电路的电流、电压分配规律，并联电路的电流、电压特点等。

5. 随堂练习：让学生自主完成一些电流、电压、电阻的计算题，巩固所学知识。

7. 作业布置：布置一些有关串联电路和并联电路的练习题，巩固所学知识。

六、板书设计1. 串联电路：电源、用电器、开关首尾顺次连接；电流只有一条路径，各用电器相互影响。

2. 并联电路：电源、用电器、开关并列连接；电流有多条路径，各用电器互不影响。

3. 电流、电压、电阻的关系：电流I = 电压U / 电阻R。

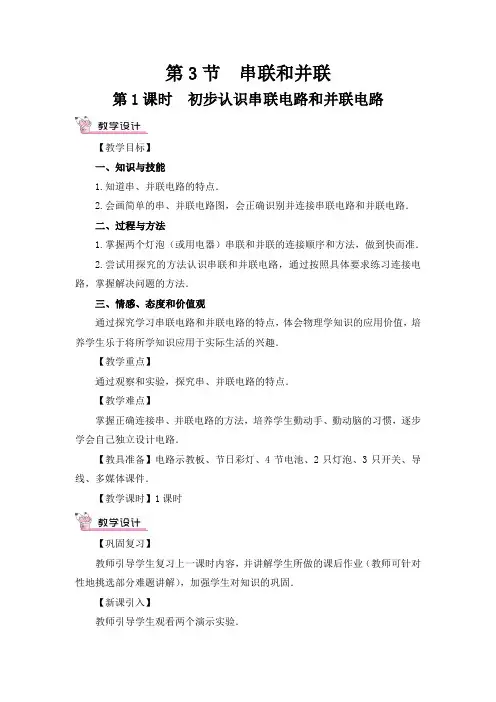

人教版九年级物理上册第15章第3节串联和并联教案

第3节串联和并联第1课时初步认识串联电路和并联电路【教学目标】一、知识与技能1.知道串、并联电路的特点．2.会画简单的串、并联电路图，会正确识别并连接串联电路和并联电路．二、过程与方法1.掌握两个灯泡（或用电器）串联和并联的连接顺序和方法，做到快而准．2.尝试用探究的方法认识串联和并联电路，通过按照具体要求练习连接电路，掌握解决问题的方法．三、情感、态度和价值观通过探究学习串联电路和并联电路的特点，体会物理学知识的应用价值，培养学生乐于将所学知识应用于实际生活的兴趣．【教学重点】通过观察和实验，探究串、并联电路的特点．【教学难点】掌握正确连接串、并联电路的方法，培养学生勤动手、勤动脑的习惯，逐步学会自己独立设计电路．【教具准备】电路示教板、节日彩灯、4节电池、2只灯泡、3只开关、导线、多媒体课件．【教学课时】1课时【巩固复习】教师引导学生复习上一课时内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固．【新课引入】教师引导学生观看两个演示实验．演示实验1：教师将一串节日彩灯以串联方式接入电路中，闭合开关时，这串彩灯同时发光；断开开关时，彩灯同时熄灭．（多次重复闭合或断开开关的操作，让彩灯闪烁跳舞）演示实验2：教师将两个灯泡以并联方式接入电路中，将一只开关S2与一只灯泡L1串联在支路上，一只开关S1串联在干路上（如图所示）.当教师闭合所有开关时，两个灯泡都正常发光；当教师断开开关S2时，灯泡L1熄灭，L2正常发光．当教师断开开关S1时，两个灯泡都熄灭．（多次重复闭合或断开开关S1、S2，让两个灯泡闪烁跳舞）学生观察实验后，都很好奇这两个电路是如何设计的呢？居然可以自由地控制灯泡发光或熄灭．这真是太神奇了！师大家肯定都很疑惑老师是如何“变魔法”让灯泡“跳舞”的，下面我们就一起来探究吧．【进行新课】知识点1 串联电路和并联电路1.认识串联电路和并联电路教师提问：首先请同学们用桌上的器材（电池组、2只灯泡、导线）在老师发的白纸上设计一个电路图，要求两只灯泡同时亮．学生四人一小组热烈地讨论后，各小组画出自己设计的电路图，并争先恐后地要求将自己的电路图板书到黑板．学生设计的电路图多种多样，经师生共同分析归纳，共有如下两种较合理的电路图．师请同学们说说为什么想到这样的设计？生：因为电流可能依次通过两个灯泡；也可能同时流入两个灯泡，同时流出两个灯泡.（学生回答的同时，教师通过课件演示在串联和并联电路中电流通过两个灯泡的动态效果.这样可使学生在一番摸索之后，整理一下设计思路，有利于思维条理性的培养.）师这两个电路的连接方式一样吗？生：不一样.一个是两只灯泡首尾相连；另一个是两只灯泡两端分别相连.师同学们观察得很仔细，这两种连接方式不同的电路分别叫做串联电路和并联电路.板书：（1）串联电路：两个灯泡首尾顺次相连的电路.（2）并联电路：两个灯泡两端分别相连的电路.（通过学生设计电路图并观察连接方式的不同，得出串联电路和并联电路的定义，这样可使学生变接受性学习为探究性学习，体验知识的获得过程）实验活动：为了了解同学们对串联电路和并联电路的连接方式的认识情况，教师请各小组先派三个同学表演串联电路的连接方式，然后再派三个同学表演并联电路的连接方式，其中两个同学演“灯泡”，一个同学演“电源”.（用学生表演的方式来突破本节课重点和难点，为下面的连接实物和探究电路特点打基础）教师引导学生根据电路图用笔画线代替导线连接实物图（各电路元件的实物已画好在一张纸上发给学生，学生在表演的基础上很快连好实物图，且正确率很高，这就为下面连接实物培养了自信心）2.串联电路和并联电路的特点师下面请同学们用你们已连接好的串联电路和并联电路去摸索一下它们的特点.教师给学生充足的时间进行探索.学生有的把串联电路中的灯泡拧下来，有的把串联电路的导线拆下来，有的把并联电路支路上的导线拆下来，有的把并联电路干路上的导线拆下来……教师提问：你们发现了什么？请三位同学到前面来用示教板上已接好的串联电路和并联电路去演示一下你的发现.生1边演示边回答：我发现在串联电路中，拧下一只灯泡后另一只灯泡不亮了.而在并联电路中，拧下了一只灯泡后另一只灯泡仍然亮.生2边演示边回答：我发现不管在串联电路还是并联电路中，只要把接电源的导线（主干电路的导线）断开，灯泡都不能发光.生3边演示边回答：我发现在串联电路中有一根线接触不好，整个电路都不通了；而在并联电路中，接在电源上的线松了，整个电路都不通，但接在其中一只灯泡上的线松了，另一只灯泡仍然亮着.（学生的回答多种多样，说明此过程培养了学生的探索能力）教师鼓励学生的回答，并用多媒体展示课件“串联电路和并联电路的特点对比”．串联电路和并联电路的特点对比（多媒体课件）例题1 （多媒体展示）串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是联的，安装在教室里的几盏日光灯是联的.解析：节日小彩灯如果有一个熄灭，这一组的灯都会熄灭，因此是串联的，教室里的灯如果有一盏熄灭，其他的灯不会受到影响，照常工作，因此是并联.答案：串并例题2 （多媒体展示）如图所示的电路中，开关只控制灯L2的电路是（）解析：开关控制哪盏灯,应该与该灯串联,从题中电路图可以看出,只有C电路中开关与灯泡L2串联在一条支路中,故答案为C.答案：C课堂演练完成本课时对应课堂练习.知识点2 串、并联电路的识别与作图1.串、并联电路的识别师光知道串、并联电路的特点还不行，我们还要学会识别并灵活运用串、并联电路的方法，下面我们就一起来学习吧.教师用多媒体展示课件“串联电路和并联电路的识别方法”，并针对性地讲解.串联电路和并联电路的识别方法（多媒体课件）（1）定义法：若电路中各元件是逐个首尾顺次连接的，则此电路就是串联电路；若电路中各元件“首首相接，尾尾相接”并列地连在电路中，则此电路就是并联电路.此法适用于比较简单的电路.（2）断路法（或拆除法）：串联电路中出现一个断点或去掉一个元件，电路中所有的用电器都会停止工作；并联电路中，断开支路上的一个用电器的开关或去掉这个用电器，其他支路中的用电器仍能正常工作.所以断开电路某处或去掉某个用电器，若有其他用电器能正常工作，则此电路一定是并联电路.否则，此电路就是串联电路.（3）节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端均可以看成同一个点，从而找出各用电器两端的公共点.对于较复杂的电路，特别是对点与点用导线连通的电路用此法判断较为快捷.如图甲所示，判断灯L1、L2和L3的连接方式.①把共线（线中没有任何用电器）节点用同一符号表示，如图甲所示.由图可知，图上节点虽多，但实际上可看成只有两个节点a和b，且a为“＋”,b 为“－”.②在草稿纸上画两点a和b，以原图为标准逐个画出L1、L2、和L3，如图乙所示.③再将图乙画成与之相对应的电路图，如图丙所示，所以L1、L2和L3并联.（4）电流法：所谓“电流法”就是在识别电路时，让电流从电源正极出发，经过各用电器回到电源负极，途中不分流，电流始终是一条路径，这些用电器的连接方式就是串联；如果电流在某处分为几条支路，且每条支路上只有一个用电器，电流在电路中有分有合，则这些用电器之间的连接方式就是并联.例题3（多媒体展示）在如图所示的电路中，两个灯泡组成并联电路的是（）解析：根据串联电路的特点，电流只有一条通路，故A、C图中两灯是串联的.根据并联电路的特点，并联电路中电流有分支，各支路上的用电器可独立工作.B图中两盏灯都能独立工作，互不影响，它们各自都能与电源构成通路，所以是并联电路.D图中的电路处于短路.答案：B例题4（多媒体展示）如图所示的电路，若使灯L1与L2串联，则应闭合开关，断开开关，若使L1与L2并联，应闭合开关，断开开关 .解析：本题与例3相比的变化点是：本题中灯泡之间的连接方式可以由开关的不同开、闭组合而发生变化，是个可变电路.要使L1和L2组成串联电路，只能允许电流顺次通过L1和L2，这样只须闭合开关S2，断开开关S1和S3，即可实现；而要使L1和L2组成并联电路，则必须使电流分别通过L1和L2，即电流从两个路径分别通过L1和L2，要闭合开关S1和S3，断开开关S2.答案：S2 S1和S3 S1和S3 S22.串联电路和并联电路的作图师学会了识别串、并联电路，我们还要学会正确连接串、并联电路，下面我们做个例题.例题5（多媒体展示）按如图甲所示的电路图，用铅笔画线代替导线把图乙所示实物连接起来.解析：因电路中待接入的元件较多，且两灯并联，开关分别控制两灯，所以采用以下方法可以使连接变得更为简单，即先选取连接电路元件最多的一条支路将它串联起来（如图丙），再将另一条支路并联在上述串联电路上（如图丁）.答案：具体做法如下：（1）选取L2所在支路，将它跟电源、开关S和S2串联起来，如图丙所示.（2）将L1和S1串联起来，把L1的左端接到S2的左端（或电源正极）上，把S1的左端接到L2的右端（或开关S的右端）上即可，如图丁所示.课堂演练完成本课时对应课堂练习.【教师结束语】通过这节课的学习，我们知道了串、并联电路的特点，学习了识别串、并联电路的方法，并进一步学习了如何正确连接串、并联电路.串联电路和并联电路是电学中最基本的电路，我相信经过大家的不断努力，再复杂的电路大家都能弄懂它们，这节课就学到这.谢谢！课后作业完成本课时对应课后练习.认识串、并联电路的特点是识别电路、辨别电路连接形式和进行电路设计的基础.本节教学不能满足于仅让学生知道串联、并联两种连接方式，而要把重点放在通过学生动手实验、实际连接操作的过程，分析归纳出小灯泡的连接形式及串联、并联的各自特点.辩认实际电路是串联还是并联，根据要求画出电路图或根据电路图连接实际电路，尤其是连接并联电路，对于初学电路知识的学生来说是比较困难的.因此在教学中应注意把教师的讲述和学生的动手紧密结合起来.串联电路和并联电路的特点对比1.干电池的构造日常使用的干电池是一种锌锰电池，也叫碳锌电池.它的构造是：负极为锌做的圆筒，做成筒状的目的是用来储存电解液等化学物质.正极是一根碳棒，它的周围被二氧化锰、碳粉和氯化铵水的混合剂所包围，总称为“碳包”.碳包和锌筒之间充填着氯化铵、氯化锌的水溶液和淀粉等组成的糊状物，称为电糊.电池口上用沥青、松香等配成封口剂封牢.干电池的锌筒、碳包和氯化铵溶液的作用，分别相当于伏打电池的锌片、铜片和稀硫酸溶液.干电池工作时，锌和氯化铵发生变化，产生氢气，附着在碳棒上面.由于氢的电阻很大，电池工作时，在电极附近产生相当大的电压降，使路端电压降低（这种现象称作“极化”）.所以在干电池中加入二氧化锰作为“退极化剂”.二氧化锰是不良导体，如果用得太多，电池的内电阻就要增大，用得太少，退极化作用太慢.为了解决这个问题，通常就加入了一些导电本领较好的碳粉，它的作用主要是导电，其次是吸收反应过程中生成的部分气体.电糊中的主要成分是氯化铵，它相当于伏打电池的稀硫酸溶液.电糊中的氯化锌的作用是增加溶液中的锌离子浓度，缓和氯化铵对锌筒的腐蚀，延长电池的使用时间.封口的目的是防止电池内部的水分散发和外部水分侵入，避免电液外流，使干电池便于携带，以及防止碳包和锌筒短路.2.铅蓄电池的构造铅蓄电池也叫酸蓄电池（铁镍蓄电池叫碱蓄电池）.目前我国学校的实验室中，铅蓄电池常用来作为直流电源.铅蓄电池的两个电极，均以铅板为骨架.在充好电的正极铅板上是二氧化铅，呈红褐色，在负极铅板上是海绵状铅，呈灰黑色.每个电极都是由数块铅板并联组成，用合金焊接为一个整体，以便增大极板面积，使更多物质参与化学作用，加大电池的容量.两个电极的铅板相间排列，并衬以隔离板，使它们不接触.负极铅板的块数常比正极多一个.这样做的目的有两个，第一，使正极铅板两面的化学物质都可以与负极起作用；第二，当放电后，正极板上的二氧化铅变成硫酸铅，体积发生变化时，极板不致弯曲.负极上的铅，在放电后虽然也变成核酸铅，但因为是海绵状，体积变化小，极板不致弯曲.铅蓄电池的电液，是由硫酸与蒸馏水按照1∶2的比例配成的稀硫酸溶液，密度为1.28g/cm3.电液必须纯净，切忌有杂质混入.铅蓄电池的外壳由不跟电液起化学作用的材料如玻璃或硬塑料制成.电池上面用硬橡胶或灌沥青的盖子封固.盖上开一个小圆口，以便向电池内注入电液和排出充电时产生的气体.蓄电池容量的大小以安时数来表示.容量为15A·h的蓄电池，用1A的电流可持续放电15h，或2A的电流持续放电7.5h.第3节串联和并联第2课时串联电路和并联电路在生活中的综合应用【教学目标】一、知识与技能1.知道生活、生产中运用简单的串联或并联电路的实例.2.能通过一段文字情景或材料设计出简单的串联或并联电路.二、过程与方法1.通过让学生举出生活、生产中简单串、并联电路的实例，培养观察能力.2.通过引导学生根据实际需求设计简单的串、并联电路，从而培养学生对实际问题的探究能力，分析问题和解决问题的能力.三、情感、态度与价值观1.通过学生的实验活动，激发学生对物理学的热爱和兴趣，逐步养成遇事必思，见问必究的良好习惯.2.在学生探究并设计串、并联电路的过程中，培养学生大胆实验，执着探究的精神.【教学重点】通过观察生活中的串、并联电路实例，加深学生对串、并联电路特点的理解.【教学难点】能通过一段文字情景或材料设计出简单的串联或并联电路.【教具准备】生活中串、并联电路实例的图片、手电筒、小灯泡、开关、电源、导线.【教学课时】1课时【巩固复习】教师引导学生复习上一课时内容，并讲解学生所做的课后作业（教师可针对性的挑选部分难题讲解），加强学生对知识的巩固.【新课引入】教师出示一个手电筒给学生看，打开手电筒的开关，小灯泡发光，断开手电筒的开关，小灯泡熄灭.教师引导学生思考手电筒的构造及其电路的组成.生：一个简单的电路一定要有电源、用电器、开关、导线四部分组成.师同学们回答得很好，生活中不管是串联电路，还是并联电路都是由这四部分组成的，这节课我们要学习的就是探究生活中的串、并联电路，并尝试根据情景材料自己设计合理电路.下面我们就一起来学习吧！【进行新课】知识点1 生活中的串、并联电路师你能说出在日常生活中，一些用电器的连接方式吗？现在全班同学分成A、B两大组.A组同学说出日常生活中的某一电路，要求B组回答它的连接方式.然后B组同学说出某一电路，要求A组回答它的连接方式，两组比一比，赛一赛，哪一组发现的电路多，哪一组判断的正确率高.在要求判别电路的连接方式时，还要说出你判断的理由.（培养学生发现问题的能力和运用所学知识解决实际问题的能力.同时也培养了学生不服输的精神.）A组问：你家中的电灯和洗衣机是怎么连接的？B组答：并联.因为电灯亮时，洗衣机不一定工作.B组问：教室中的日光灯是如何连接的？A组答：并联.因为一盏灯不亮时，其余的灯仍正常发光.A组问：街道上的路灯之间是如何连接的？B组答：并联.因为我发现有一路灯不亮，其余的路灯仍然亮着.B组问：节日彩灯中两串彩灯是怎么连接的？A组答：并联，因为一串彩灯亮的时候另一串却不亮.A组问：在一串节日彩灯中的各灯是怎么连接的？B组答：串联.因为它们同时亮，同时灭.A组反驳：在并联电路中，也有可能所有的灯同时亮同时灭.我认为串联和并联都有可能，甚至还有可能几只串联后再与另几只并联.（全班此时争论的气氛很热烈，由于这个问题在课上无法马上解决，所以让学生课后通过查资料，做实验等多种途径去探索解决这个问题，这是本节课的一个闪光点.）师同学们表现得都很好，下面我们做几个例题，进一步了解生活中串、并联电路的设计.例题1 （多媒体展示）抽油烟机装有照明灯和排气扇（排气扇中，电动机的符号是M○）.使用中，有时需要它们单独工作，有时需要它们同时工作.如图所示的四个电路中，你认为符合上述要求的是（）解析：电路的基本连接方式有两种，即串联和并联.本题中照明灯和排气扇在工作时要互不影响，由串、并联的特点知，它们应该是并联的，既然它们能单独工作，说明它们分别由一个开关控制，符合上述要求的只有选项A，故A正确.答案：A例题2 教师用多媒体展示练习册中对应题目，并针对性地讲解.课堂演练完成本课时对应课堂练习.知识点2 串、并联电路的设计在生活中的应用师下面我们要学习的是根据一段文字信息情景，按要求设计一个符合要求的电路图.这是本节课的重点和难点，要求同学们灵活运用所学的知识，并与生活中的串、并联电路相结合，考查了大家探究、设计、创新的能力.下面我们先看个例题.例题3 （多媒体展示）给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线，请按要求设计一个报警器的电路.要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况.请你根据上述要求在下列虚线框中画出电路图.解析：合上开关S1时，绿灯亮表示S1控制绿灯；合上开关S2时，电铃响同时红灯亮，表示S2同时控制电铃和红灯.绿灯和红灯的工作互不影响，表明这两灯应该是并联关系.答案：如图所示（两种方法，任画一种即可）课堂演练完成本课时对应课堂练习.【教师结束语】通过本节课的学习，我们了解了串、并联电路在生活中的应用，并进一步尝试根据情景信息要求设计简单电路.这节课我们每一个人都当了一次小小设计师，感受了电学设计在生活中的应用.这节课大家就学到这，谢谢！课后作业完成本课时对应课后练习.兴趣是最好的老师，本节课通过让学生以一问一答的讨论形式及自己动手实验操作的形式，激发了学生学习物理的兴趣，从而培养学生喜爱物理、乐于探索自然现象和日常生活中的物理学道理，并勇于探究日常生活中的各种电路的连接情况，使大多数学生对日常生活中串、并联电路都能分辨，且会连接简单的串、并联电路.所以在物理学课堂教学中，我认为能做实验的一定要做，尽量让学生通过观察、实验、探究、讨论各种物理现象，以提高学生的探究能力，分析问题和解决问题的能力.太阳能电池板为什么能够发电？屋顶上排满太阳能电池板，就可以实现家中用电的自给.太阳能电池板也同晶体管一样，是由半导体组成的.它的主要材料是硅，也有一些其他合金.太阳能电池板的表面由两个性质各异的部分组成.当太阳能电池板受到光的照射时，能够把光能转变为电能，使电流从一方流向另一方.太阳能电池板就是根据这种原理设计的.太阳能电池板只要受到阳光或灯光的照射，一般就可发出相当于所接收光能1/10的电来.为了使太阳能电池板最大限度地减少光反射，使光能转变为电能，一般在它的上面都贴上了一层防止光反射的膜，使太阳能电池板的表面呈紫色.不久前，科学家研制成功了一种高效的太阳能电池板.它不仅白天能提供电能，而且在夜间也可提供电力.。

八年级物理(上) 第五章电流电路第三节串联与并联

2.找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
2、找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
甲：电路为短路，电路虽有用电器但没有接入电路。
2、找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
串、并联电路总结
电路串联
电路图
L1 L2
连接特点
首尾相连
电流路径
只有一条通路
开关的作用电器工作
用
情况
同时工作，
控制所有用同时停止，
电器
相互影响
并联
S 干路开关控
制所有用电
L1 L2
首首相连尾尾相连
若干条通路
器，支路开关只控制它所在支路用
独立工作互不影响
电器
S
第二课时
串、并联电路总结
并联
独立工作，互不影响。
4、马路上的路灯，晚上同时亮，清早又同时灭，那么路灯是怎么连接的呢？为什么？
并联独立工作，互不影响。
5. 看图，这三盏灯是什么连接方式？
E1
E3
并联
E2
电流流向法
1. 如果电路中有两个用电器,下列说
法中正确的是:[ C ] A. 闭合开关S后,两灯同时亮的一定是串联. B. 闭合开关S后,两灯同时亮的一定是并联. C. 闭合开关S后,两灯同时亮的可能是并联,也可能是串联. D. 条件不足,无法判定.

第十五章电流和电路第三节串联和并联

第三节串联和并联知识点串联和并联1、串联电路与并联电路的定义及特点串联电路和并联电路是两种最基本的连接方式，比较如下：名称定义特点串联电路把用电器逐个顺次连接起来的电路①只有一条电流的路径②开关的位置任意但控制作用不变③一个元件不工作，其他元件也不工作并联电路把用电器并列地连接起来的电路①两条或两条以上的电流路径②干路中的开关控制的是整个电路的通断，支路中的开关只能控制其所在支路用电器的通断③各支路上的元件互不影响2、串联电路与并联电路的鉴别区别串并联电路主要依据串并联电路自身特点，常见方法有以下几种：（1）定义法：如果电路中各元件是逐个顺次连接起来的（首尾相连），此电路就是串联电路；如果电路各元件是并列地连接在电路两点间（首首相连，尾尾相连），此电路就是并联电路。

（2）电流法：从电源的正极开始沿电流的方向观察。

若电流无分支，逐个经过所有的用电器回到电源的负极，即电流只有一条路径，该电路为串联电路；若电流从电源正极出发后，分成几路分别通过不同的用电器后回到电源的负极，即电流在某点“分流”，在某点“汇合”，有多条路径，该电路为并联电路。

（3）断路法：串联电路中出现一个断点或去掉一个元件，电路中所有的用电器都会停止工作；而并联电路中，断开一个用电器的开关或去掉这个用电器，其他用电器仍能正常工作。

所以断开电路某处或去掉某个用电器，如果所有的用电器都不能工作，则此电路很可能是串联电路，否则，此电路就是并联电路。

（4）节点法：在识别不规则电路时，不论导线有多少，只要这两点间没有电源、用电器，导线就可缩短为一个点，从而找出各用电器两端的共同点。

（5）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，则这几个用电器是串联，如果用电器都不能工作，则这几个用电器是并联。

(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

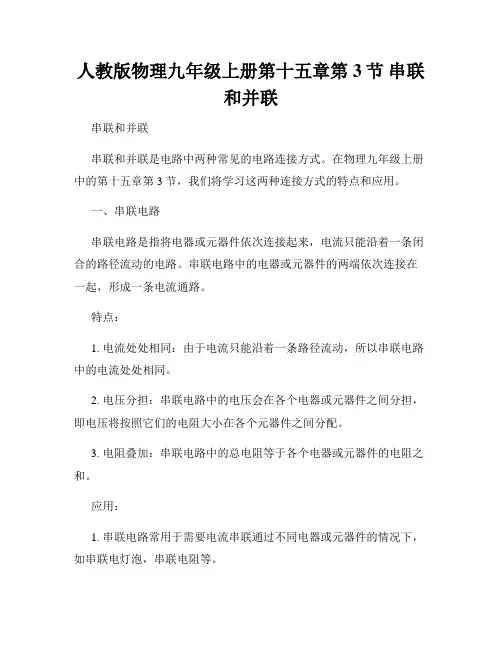

人教版物理九年级上册第十五章第3节串联和并联

人教版物理九年级上册第十五章第3节串联和并联串联和并联串联和并联是电路中两种常见的电路连接方式。

在物理九年级上册中的第十五章第3节，我们将学习这两种连接方式的特点和应用。

一、串联电路串联电路是指将电器或元器件依次连接起来，电流只能沿着一条闭合的路径流动的电路。

串联电路中的电器或元器件的两端依次连接在一起，形成一条电流通路。

特点：1. 电流处处相同：由于电流只能沿着一条路径流动，所以串联电路中的电流处处相同。

2. 电压分担：串联电路中的电压会在各个电器或元器件之间分担，即电压将按照它们的电阻大小在各个元器件之间分配。

3. 电阻叠加：串联电路中的总电阻等于各个电器或元器件的电阻之和。

应用：1. 串联电路常用于需要电流串联通过不同电器或元器件的情况下，如串联电灯泡，串联电阻等。

2. 串联电路可以实现对电流的控制和分配，如使用串联电阻来调节电流大小。

二、并联电路并联电路是指将电器或元器件的两端连接在一起，形成一个闭合回路，并在中间建立连接点的电路。

在并联电路中，电流会分流，并同时通过各个分支回路。

特点：1. 电压处处相同：由于并联电路中各个电器或元器件的两端电压相同，所以并联电路中的电压处处相同。

2. 电流分流：并联电路中的电流会分流到各个分支回路中，根据电器或元器件的电阻大小，电流会按比例分配到各个分支。

3. 电阻求倒数和：并联电路中的总电阻等于各个电阻的倒数之和的倒数。

应用：1. 并联电路常用于需要电流分流的情况，如并联电阻，并联电池等。

2. 并联电路可以实现对电流的增大或减小，如使用并联电阻来调节电流大小。

3. 并联电路常用于电器设备的平行连接，如家庭用电器的并联连接，以实现同时使用多个电器的需求。

总结：串联电路和并联电路是电路中两种常见的连接方式。

串联电路中电流处处相同，电压分担，电阻叠加；而并联电路中电压处处相同，电流分流，电阻求倒数和。

串联电路常用于电流串联通过不同电器或元件的情况，而并联电路常用于电流分流或并联连接的场合。

九年级物理第十五章第3节串联和并联课件

图15.3-5 玩具警车的电路图
答：是并联的。因为有两条电流路径，而且电动机M和灯泡L互不影响，能够独立工作。
动手动脑学物理 (P43)
1．如图15.3-6，要用两个开关分别控制两个灯泡，应该怎样连接？请在图中画出接线。
S1
L1
S1
L1
S2 L2
串联
S2 L2
并联
2、按照图15.3-7甲的电路图,用笔画线表示导线,把15.3-7乙中所示的实物连接起来,并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向。
第十五章第３节
串联和并联
-
想想做做
用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
一、串联和并联
1．用电器依次相连的电路叫做串联电路。
S L2
L1
L1
L2
观察实验现象（1）
观察1：
当合上开关时，两个灯泡有什么变
化？
实验（1）结果
两灯泡都
干路 S
L1
L1支路
L2 L2支路
干路
S L2
L1
L1支路
L2支路
实验结果
S S1 L1 S2 L2
观察：
当断开S2，合上S、S1时，灯泡L1、L2有什么变化？
灯灯泡泡 L1 L2 亮不
亮
实验结果再观察：
当断开开关
S1，合上开关S、
S
S2时，灯泡L1、
L2的变化？
S1 L1
S2 L2
灯灯泡泡
甲
前门
乙后门
练一练
1．根据实物电路画电路图。
S1 L2
S2 L1

串联和并联ppt课件

A
B
C
D
5.智能手机的普及方便了我们的生活,但手机安全问题不容忽视。大多数手机可以通过指纹
解锁屏幕,也可以用密码解锁屏幕。如果用灯泡亮代替手机屏幕解锁,闭合S1代替指纹解锁, 闭合S2代替密码解锁,下列电路设计符合要求的是( C )
A
B
C
D
生活中的电路
6.教室里的照明灯总是同时亮同时熄灭,这几盏灯的连接方式是( B ) A.一定是串联 B.一定是并联 C.可能是串联,也可能是并联 D.无法判断 7.家庭电路中的电视、电冰箱和电灯是并联的,控制电灯的开关与电灯是当电灯熄灭的时候,电冰箱可以 (选填“可以”或“不可以”)工作。
用电器间各用电器相互干扰,其中一个断开, 不同支路各用电器互不干扰,其中
的关系其他用电器无法工作
一个断开,其他用电器照常工作
二、生活中的电路
1.用来装饰店堂和居室、烘托欢乐气氛的彩色小灯泡,常常是 2.路边的路灯大多是并联的。 3.开关与其控制的用电器是串联的。
串联
的。
“串”或“并”)联。
16.如图所示电路中,开关S1、S2和S3都是断开的。要使灯L1、L2组成并联电路,应闭合的开关是 S1、S2 ;若要使灯L1、L2组成串联电路,应闭合的开关是 S3 。若三个开关同时闭合,电路会发生短路现象。
17.根据标出的电流方向,将电池组、电流表、电压表三个元件符号中的两个,分别填进电路图的空缺处,填进后要求灯泡L1和L2串联,且都能发光。(电流表可看成导线,电压表可看成断路)
14.如图所示的电路,下列说法正确的是( C )
A.闭合开关后,两个灯泡都发光
B.拆除导线d,就能使电路成为串联电路

《第三节串联和并联》课件

节日彩灯：节日彩灯通常采用串联连接方式，这样当其中一个灯泡损坏时，整个彩灯串都会熄灭。
并联电路实例
电脑主机内部电路：电脑主机内部的各个部件（如 CPU、内存、硬盘等）通常采用并联连接方式，这样可以实现各个部件的独立工作和互不干扰。
02
串联与并联电路中的电流和电压关系
串联电路中电流和电压关系
电压相等
在并联电路中，电源电压相等且等于各支路电压之和。每个支路上的用电器分得的电压相等。
生活中常见实例分析
串联电路实例
音响设备：音响设备中的音量调节旋钮通常采用串联连接方式，这样可以实现音量的连续调节。
家庭照明：家庭照明通常采用并联连接方式，这样即使其中一个灯泡损坏，其他灯泡仍然可以正常发光。
元件并列连接，电流有多条通路的网络。
混联网络
既有串联又有并联的复杂网络。
等效替代法简化复杂网络结构
串联等效
将串联网络中的元件用等效元件替代，简化网络结构。
并联等效
将并联网络中的元件用等效元件替代，简化网络结构。
混联等效
综合运用串联和并联等效方法，逐步简化网络结构。
案例解析：家庭用电系统简化
3. 通过实验数据的分析比较可以发现串联电路和并联电路在电流、电压以及功率分配等方面的不同特点。这些特点在实际应用中有广泛的应用如家庭电路、电子设备中的电路等。
感谢您的观看
THANKS
在串联电路中，电源电压会按照用电器的电阻大小进行分配。电阻越大的用电器分得的电压越多。
并联电路定义及特点
定义
并联电路是指电流从电源正极出发，分别流过各个用电器，然后回到电源负极的电路连接方式。
电流路径多条
在并联电路中，电流有多条路径可走，每条路径都可以独立形成一个回路。

第3节串联和并联知识点梳理(1)

第 1 页共 3 页第3节串联和并联（知识点梳理）★考点概览一、知识点与考点二、考点解析1.本节主要讲述了电路的两种连接方式。

如何认识串并联电路以及串并联电路在实际生活中的应用，应作为本节主要内容和下功夫的方向。

2.纵观各地中考考纲和近三年考卷来看，对本节知识点的考查出现的概率较大，也是经常考查的内容；考查方式主要集中在对串并联电路的分析判断、对生活中常见电路的设计和判断、以及根据串并联电路特点对电路故障进行分析等方面。

考试题型多为选择题，也曾有作图题和填空题出现，但无论什么题型，此类考题均属于基础题，应该引起大家注意。

3.考点分类：考点分类见下表串联和并联第 1 页共 3 页1.串联电路把元件逐个连接起来的电路叫串联；电路中只有一条，一处段开所有用电器都停止工作。

如图（1）是两个灯泡串联的电路。

图（1）串联图（2）并联2.并联电路把元件的连接起来的电路；电路中的电流路径至少有，各支路中的元件独立工作，互不影响。

如：家庭中所有用电器的连接都是并联。

图（2）是两个灯泡并联的电路。

3.识别电路串、并联的常用方法⑴电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。

⑵断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

⑶节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。

⑷观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。

⑸经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。

人教版九年级全册第十五章：第三节串联和并联优秀教学案例

2.采用多元化的评价方式，关注学生的知识掌握程度和实践操作能力，全面评价他们的学习成果；
3.鼓励学生自我评价和相互评价，培养他们的自我反思能力和批判性思维。
四、教学内容与过程
（一）导入新课
在导入新课时，我会运用生活实例引发学生对电阻的思考。例如，我会提出问题：“为什么灯泡在不同电压下亮度会不同？”让学生思考并讨论，从而引出电阻的概念。通过这种方式，学生能够直观地理解电阻与电压、电流之间的关系，激发他们对电阻串联和并联知识的好奇心。
为了提高教学效果，我还注重运用多媒体课件展示电路图和实验过程，使抽象的电路原理形象直观，有助于学生更好地理解和掌握。此外，我在课堂上注重启发学生思考，鼓励他们提出问题，并及时给予解答，确保学生能够在课堂上充分理解和消化所学知识。
在评价方面，我采用多元化的评价方式，既关注学生的知识掌握程度，也注重培养学生的实践操作能力和创新精神。通过课堂表现、作业完成情况和实验操作成绩等多种方式，全面评价学生的学习效果，激发他们的学习积极性。
2.讲授与实践相结合：运用PPT和实验设备，详细讲解电阻的串联和并联原理，以及电路中电流和电压的特点。通过实验和动画演示，生动地展示电阻的串联和并联过程，让学生在实践中感受和理解知识，提高他们的实践操作能力。
3.小组讨论与反思：组织学生进行小组讨论，提出具有挑战性的问题，让学生运用所学知识进行分析。通过小组讨论，学生能够巩固所学知识，提高团队协作能力和批判性思维。同时，邀请学生分享讨论成果，对所学知识进行总结归纳，使学生对所学知识有更深刻的理解。
（二）过程与方法
本节课通过生活实例引入电阻的概念，引导学生探究电阻的串联和并联规律，培养学生运用科学方法解决问题的能力。具体包括：
1.通过生活实例让学生了解电阻的概念，培养学生的直观思维能力；

串联和并联

第三节串联和并联知识梳理1、电路的基本连接方式有电路和电路两种。

将电路各用电器首尾相连的连接方式叫做电路，将电路各用电器的两端并列的连在一起的连接方式叫做。

2、家庭中的电灯、插座、电视机、洗衣机等用电器都是联的，只有挂在圣诞树上或者各种典礼上的节日小彩灯是联的。

重点难点1、在串联电路中，电流只有一条路径，没有分支，各用电器之间互相影响，要工作都工作，要停都停；并联电路则是电流有几条路径，有了分支，各用电器之间互不影响。

2、识别串联电路和并联电路的方法：（1）电流路径法：即让电流从电源的正极出发，流经用电器，回到负极，若电流只有一条路径，中途没有分支，则为串联；若中途在某处分成了若干支路，则为并联，分支部分成为支路，没分支部分成为干路。

（2）元件连接法：电路元件逐个顺次连接成一串的为串联电路，各元件并列的接在两点之间的是并联电路。

应注意：无论导线有多长，只要其间没有电源、用电器，导线的两个端点均可以看作是同一个点。

再就是开关在电路中好像一根导线。

典型例题例1、如右图所示电路中:（1）若只闭合S1，断开S2、S3，则两灯亮，它们是联的；（2）若闭合S2、S3，断开S1，则两灯亮，它们是联的；（3）若闭合S1、S3而断开S2，则灯亮；灯被短路而不亮；（4）若同时闭合开关S1和S2则会发生，是不允许的。

例1图能力测试1、电路中有两个或更多的用电器接入电路中时，若是首尾相连则是______电路；若把用电器的两端分别连在一起，然后再接入电路中，则是_______电路。

2. 马路上多盏路灯之间连接的方式是_ __联，教室里各日光灯之间是___联的．3、在串联电路中，如果改变开关的位置，它对电路的控制作用________。

（填“改变”或“不改变”）4、某兴趣小组的同学在了解冰箱内压缩机和照明灯泡的连接情况的过程中发现，打开冰箱门后，根据看到的现象，可以判定压缩机和灯泡是联的。

5、一电路中，发现开关闭合时，两灯同时亮，开关断开时，两灯同时灭，则这两灯的连接方式是：( )A．一定是并联的B．一定是串联的C．可能是串联的，也可能是并联的D．以上说法都不对6. 几个灯泡串联,接通电源后如果其中一个灯泡的灯丝断了,电路里其它部分完好, 其余的灯泡将: （）A.仍亮B.不亮C.有的灯亮D.无法判定7、在下列四个电路图中，属于两个灯泡并联的是：( )8、如图所示各电路图，其中电路连接方法正确的是：( )9、在图所示的电路中，要使L1发亮：( )A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1和S2 D．三个开关都闭合10、如图所示的电路中，错误的电路图是（）11．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

第3节串联和并联教案

第3节串联和并联教案1．明白什么是串联电路和并联电路，会画简单的串、并联电路图。

2．明白得串、并联电路连接特点，学会连接简单的串联电路和并联电路。

3．初步尝试设计简单的电路。

重点明白得串联电路和并联电路的特点。

难点会识别和连接简单的串、并联电路。

一、创设情境，导入新课魔术表演：教师出示自制的甲、乙两个暗箱，表面上都有两个灯泡，一个开关。

闭合和断开开关，再取下其中一个灯泡。

要求学生观看并回答灯泡的亮灭情形。

充满好奇的观看，观看灯泡的工作情形回答：闭合开关，两灯都亮；断开开关，两灯都灭；取下其中一个灯泡，甲暗箱的另一个灯泡不发光；乙暗箱的另一个灯泡仍发光。

引入：同样的两个灯泡，一个开关，什么缘故取下其中的一个灯泡，会显现不同现象？板书：串联和并联二、新课教学(一)串联和并联提出问题：用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，能够有几种接法？在连接电路之前，同学们摸索连接电路时需注意哪些问题？温馨提示：(1)开关要断开；(2)绝不承诺把电源的正负极直截了当用导线连接起来；(3)连接电路后，需检查电路连接无误，然后方可闭合开关。

学生分组连接电路，并闭合开关，观看灯泡发光情形。

接法1：接法2：学生认真观看两个小组展现的实物电路和对应的电路图，查找连接方法的不同：第一种方法，两个小灯泡是依次连接的，像串糖葫芦一样叫做串联电路。

第二种方法，两个小灯泡的两端连到一起，然后再接到电路里叫做并联电路。

提出问题：(1)串联电路的电流路径有几条？假如串上第三、第四个灯泡呢？串上更多的灯泡呢？(2)并联电路的电流路径有几条？假如并上第三、第四个灯泡呢？并上更多的灯泡呢？(3)当取下任意一个小灯泡时，另一个小灯泡还能亮吗？取下的小灯泡对另一个小灯泡有阻碍吗？说明它们之间是相互阻碍依旧互不阻碍？归纳总结：(1)在串联电路中电流只有一条路径，各用电器的工作状态相互阻碍。

(2)在并联电路中电流有多条路径，各用电器彼此独立工作，互不阻碍。
