斗拱结构详解
斗拱结构详解
C
斗 拱
。
作用
榫卯结合是中国古代建筑在建筑结构上最重要的一个特征。因为中
国古代建筑主要是木构架结构，墙壁只起隔断的作用，不承重。“墙倒 屋不塌”这句古老的谚语，概括地指出了中国建筑这种框架结构最重要
的特点。这种结构，可以使房屋在不同气候条件下，满足生活和生产所
提出的千变万化的功能要求。同时，由于房屋的墙壁不负荷重量，门窗 设置有极大的灵活性。此外，由这种框架式木结构形成了过去宫殿、寺 庙及其它高级建筑才有的一种独特构件，即屋檐下的一束束的“斗拱” 只是到了明清以后，由于木材逐渐短缺，结构简化，将梁直接放在 柱上，致使斗拱结构的作用几乎完全消失，变成了几乎是纯粹的装饰品
C
斗 拱
作用
免受雨水侵蚀破坏。
C
斗 拱
作用
斗拱结构 构造精巧，造 形美观，如盆 景，似花兰， 又是很好的装 饰性构件。
C
斗 拱
性。
作用
多层斗拱就
就像一个减震器， 可增强建筑物的
抗震性能。经过
造型加工和描金 油饰美化后的斗 拱，极富有装饰
C
斗 拱
中介。
作用
榫卯（sǔn mǎo）结合是抗震的关键。这种结构和现代梁柱框架
C
斗 拱
起源与发展
第一阶段为西周至南北朝。西周铜器拱令簋上已有大斗的形象，战国
中山国墓出土的铜方案上有斗和45°斜置拱的形象。汉代的石阙、明器、 画像石和画像砖上也有大量斗拱的形象。从汉高颐阙和四川牧马山、山东
高唐出土的汉明器陶楼上可以看出，柱顶有斗拱承托檩、梁或楼层地面枋，
挑梁外端的斗拱承托檐檩，各个斗拱间互不相连。 汉代以后开始在柱间用斗拱，最初是一种在现代称为人字拱的斗拱， 即在额枋上立一个叉手，上置一斗，承托檐檩。至初唐，从西安慈恩寺塔 门楣石刻《说法图》上还可看到佛殿柱间仍用人字拱。
中国传统建筑文化——斗拱（四）
中国传统建筑文化——斗拱（四）中国传统建筑文化——斗拱（四）六铺作构件汇总我们先从受力着手，结合前两天的铺垫，试着拆分一下斗拱。
受力构件：斗拱是以木材为主，木材是典型的各向异性的材料，顺纹理方向材料完整的情况下抗拉强度很高。
结合受力分析，斗拱类似梁的受力模型，上部受拉，下部受压。
从拱的最终加工形态可以看出，凡事上部完整的都是受力构件。
因此我们可以筛选出的受力构件就是：华拱，昂，耍头。
也就是我们之前提到的用来出挑的构件。
而在开间方向则根据不同的需要各有不同，在记心造这类需要承托横拱的部分是存在上部完整的横拱的。
辅助构件：我们之前提到，除了承托出檐的荷载之外，斗拱还起着缩短水平杆件跨度的作用，横拱就是起到这个作用。
而横拱的名称由两个条件决定，一个是尺寸大小，一个是所处的位置。
首先说尺寸的大小，横拱有两道固定的尺寸，小一点的叫瓜子拱，大一点的叫慢拱。
其实也很好理解，瓜子当然是很小的，慢拱就有种慢慢长长的意味在里面。
其次就是横拱的位置，其中正当间的一道横拱，也即当横拱与开间方向的轴线一致时我们称之为：正心横拱，结合在一起，当慢拱在正中间的时候可以叫正心慢拱，实际上瓜子拱也可以叫正心瓜拱（清代的叫法）但是宋代有特殊的称谓：我们称正心的瓜子拱为泥道拱。
结合在一起实际只需要记忆泥道拱这一个特殊名词就可以了。
——————————————————斗：斗在斗拱中的出现量特别大，其用处也非常简单，就是缓冲用的垫块，如果我们放到一个比较中观的尺度来看，整个斗拱相对于屋檐的荷载而言也就是一个缓冲用的垫块。
斗的叫法也很好记，掌握规律即可。
除了最下方的栌斗之外，斗根据其是否用于出挑分为：交互斗，齐心斗和散斗。
交互斗是指出挑构件下的斗可以一字开口也可十字。
除此之外，横拱分别在中间和两头可以放置斗，在正中间与拱心相齐一字开口的就是齐心斗了，而在拱的两头，散落在两侧的就是散斗。
齐心斗和交互斗：这两种斗都有一字开口，感觉不好记忆，我们可以控制变量只把齐心斗位置记住——和横拱中心相齐，而横拱两侧的叫散斗，其余的倒退就是交互斗了。
斗拱结构详解PPT课件
一块像挽起的弓
方形木块叫斗
弓形短木叫拱
斗 ＋ 拱 .＝ 斗拱
9
斗拱的组合 一点也不复杂
斗上置拱， 拱上置斗， 斗上又置拱…… 重复交叠， 千篇一律， 却千变万化。
简单的斗拱 一旦开始结合 可以如此复杂
.
10
C斗 拱
概述
只有非常重要或带仪典性的建筑 物，才有斗拱的安置。斗拱使人产生 一种神秘和莫测其高的感觉。在美学 和结构上它也拥有一种典雅、高贵的 风格。无论从艺术或技术的角度来看， 斗拱都足以象征和代表中华古典的建 筑的精神和气质。
.
11
.
12
.
13
C斗 拱
概述
2010年上海世博会，中国的漏斗形大红色展馆，不论 从色彩、形状、结构都能够完美的展现中国文化的魅力。 中国馆从古代建筑的斗拱中获得灵感和精神内涵，层层叠 叠，紧紧相扣，给人一种稳定感，仿佛可以承载万钧之重! 是一种集物质功能与精神功能于一身的特殊艺术，除了构 思的巧妙和制式的缜密外，它的装饰美和形式美可称为是 中国古建筑的精髓。在我国的很多著名的古典建筑中，相 当大一部分都有斗拱结构。
.
38
C斗 拱
起源与发展
明、清建筑
斗拱变小，只有柱高几分之一；数 量多，柱间多达４—８朵。
屋顶出檐较短，大约一米。
色彩繁复华丽，风格富丽堂皇。
.
39
明
湖北武当山紫宵宫紫宵殿
.
40
斗拱
湖北武当山紫宵宫紫宵殿
.
井干状的柱头方（即枋）交搭在一起。建筑的一圈柱头枋和同它成直角的
正、侧两面的梁交织成一个分为若干井字格的水平框架，斗拱成为各交叉
处的加强节点。
这时斗拱已不再是孤立的支承架或挑檐的构件，而是水平框架不可分

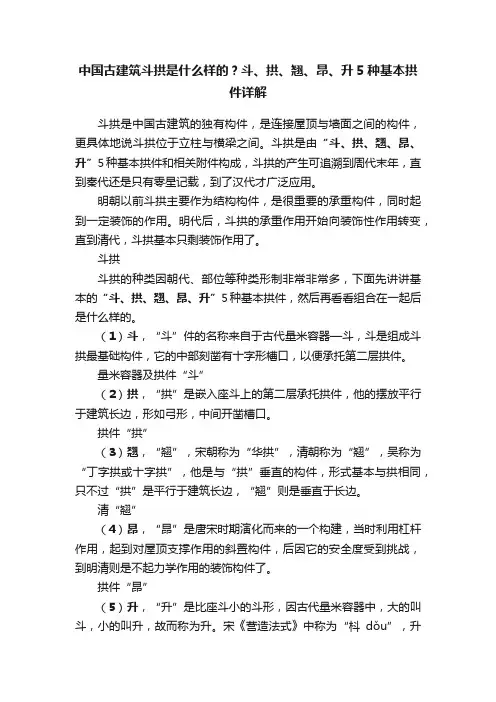

中国古建筑斗拱是什么样的？斗、拱、翘、昂、升5种基本拱件详解
中国古建筑斗拱是什么样的？斗、拱、翘、昂、升5种基本拱件详解斗拱是中国古建筑的独有构件，是连接屋顶与墙面之间的构件，更具体地说斗拱位于立柱与横梁之间。
斗拱是由“斗、拱、翘、昂、升”5种基本拱件和相关附件构成，斗拱的产生可追溯到周代末年，直到秦代还是只有零星记载，到了汉代才广泛应用。
明朝以前斗拱主要作为结构构件，是很重要的承重构件，同时起到一定装饰的作用。
明代后，斗拱的承重作用开始向装饰性作用转变，直到清代，斗拱基本只剩装饰作用了。
斗拱斗拱的种类因朝代、部位等种类形制非常非常多，下面先讲讲基本的“斗、拱、翘、昂、升”5种基本拱件，然后再看看组合在一起后是什么样的。
（1）斗，“斗”件的名称来自于古代量米容器—斗，斗是组成斗拱最基础构件，它的中部刻凿有十字形槽口，以便承托第二层拱件。
量米容器及拱件“斗”（2）拱，“拱”是嵌入座斗上的第二层承托拱件，他的摆放平行于建筑长边，形如弓形，中间开凿槽口。
拱件“拱”（3）翘，“翘”，宋朝称为“华拱”，清朝称为“翘”，吴称为“丁字拱或十字拱”，他是与“拱”垂直的构件，形式基本与拱相同，只不过“拱”是平行于建筑长边，“翘”则是垂直于长边。
清“翘”（4）昂，“昂”是唐宋时期演化而来的一个构建，当时利用杠杆作用，起到对屋顶支撑作用的斜置构件，后因它的安全度受到挑战，到明清则是不起力学作用的装饰构件了。
拱件“昂”（5）升，“升”是比座斗小的斗形，因古代量米容器中，大的叫斗，小的叫升，故而称为升。
宋《营造法式》中称为“枓dǒu”，升是承接上层拱的基座。
拱件“升”斗拱还有其他的附件，这些构件主要是填补拱件之间的空隙，如耍头、撑头木、盖斗板等，这些不影响我们对斗拱有个大体的认识，那么“斗、拱、翘、昂、升”组合在一起是什么效果呢？一起来看一下吧。
斗拱斗拱，中国古建筑中最有代表性的构件，斗拱因为对于中国古建筑如此之重要，所以北宋李诫编撰《营造法式》，介绍大木作，第一个介绍的即是斗拱。
斗拱的组成构件及斗拱的类型
斗拱的组成构件及斗拱的类型斗拱是中国古代建筑中常见的一种拱形结构，它由多个构件组成。
本文将介绍斗拱的组成构件以及斗拱的类型。
斗拱的组成构件主要包括：拱脚、拱肩、拱心和拱顶。
拱脚是斗拱的支撑部分，通常是两根竖直的石柱或墩石。
拱肩是连接拱脚和拱心的部分，它位于拱脚的上方，起到承载和传递荷载的作用。
拱心是斗拱的主体部分，是拱形结构的曲线形成的空间，也是承受外部荷载的主要部分。
拱顶是斗拱的上部，位于拱心的顶部，用于加固和稳定斗拱的整体结构。
根据斗拱的形状和结构特点，可以将斗拱分为多种类型。
常见的斗拱类型有：圆形斗拱、半圆形斗拱、扁拱、高拱、平拱和方拱等。
圆形斗拱是最常见的一种斗拱类型，它的轮廓形状呈圆形。
圆形斗拱具有稳定性好、结构简单的特点，广泛应用于古代建筑中。
半圆形斗拱是圆形斗拱的一种变体，它的轮廓形状呈半圆形，也是一种常见的斗拱类型。
半圆形斗拱在古代建筑中常用于大型的门洞和穹顶结构。
扁拱是一种形状较扁平的斗拱，它的轮廓形状呈椭圆形或近似椭圆形。
扁拱适用于宽度较大的建筑结构，能够有效地分散荷载，增强结构的稳定性。
高拱是一种形状较高的斗拱，它的轮廓形状呈椭圆形或近似椭圆形。
高拱常用于古代建筑中的塔楼、亭阁等结构，能够增加建筑的垂直视觉效果。
平拱是一种形状较扁平且开口较宽的斗拱，它的轮廓形状呈平行四边形或近似平行四边形。
平拱在古代建筑中常用于大型的门洞和桥梁结构，能够有效地分散荷载，增强结构的稳定性。
方拱是一种形状呈正方形或近似正方形的斗拱，它的轮廓形状呈直角。
方拱在古代建筑中常用于柱廊、庭院等结构，能够增加建筑的稳定性和美观性。
斗拱作为中国古代建筑中的一种重要构件，不仅具有实用功能，还体现了中国古代建筑的独特风格和技艺。
通过对斗拱的组成构件和类型的介绍，可以更好地理解和欣赏中国古代建筑中的斗拱结构。
斗拱的精美形态和巧妙设计，为中国古代建筑增添了独特的魅力。
《斗拱结构详解》
《斗拱结构详解》斗拱结构是建筑中常见的一种结构形式，它以斗拱为主要承重构件，具有较好的承重性能和空间美观性。
本文将从斗拱结构的原理、特点和应用等方面进行详细介绍。
斗拱结构是指由多个斗拱组合而成的结构形式。
斗拱是指由拱圈和拱柱两部分组成的承重构件，拱圈承担压力力的传递，而拱柱则起到支撑和排列的作用。
通过将拱圈与拱柱相互组合，可以形成具有较好承重性能的结构体系。
斗拱结构具有以下特点：1.承重性能好：斗拱结构的拱圈承负压力力，分散到拱柱上，并通过拱柱传递到地基上，从而形成一个稳定的结构体系。
由于斗拱的特殊形状，使得力的传递路径更加合理，增强了结构的稳定性和承重能力。
2.空间美观：斗拱结构能够形成独特的空间形态，给人以美感和舒适感。
斗拱的形状多样化，可以根据建筑的需要进行设计，创建出各种曲线和几何形状的空间，增强了建筑的审美价值。
3.施工便利：斗拱结构由拱圈和拱柱组成，构件较少，且构件形状简单，易于制作和安装。
施工过程中只需组合拱圈和拱柱，不需要大量的模板和支撑，施工速度较快，成本较低。
4.抗震性能好：斗拱结构具有较好的抗震性能。
由于拱圈和拱柱的相互作用，使得结构具有一定的柔性，能够在地震等外力的作用下产生一定的位移，减小震动对结构的破坏。
斗拱结构广泛应用于建筑中，特别是一些大跨度的建筑。
例如大型展馆、体育馆、剧院等。
这些建筑通常需要较大的开放空间，斗拱结构能够满足这一要求，并且能够创造出独特的空间效果，使建筑更加美观。
此外，斗拱结构也常见于一些历史建筑中。
因为斗拱结构具有较好的承重性能和抗震性能，能够在没有现代屋架和钢筋混凝土的情况下支撑建筑的重量，所以在一些历史时期，人们常常采用斗拱结构构建大型建筑，如古代的宫殿、寺庙等。
综上所述，斗拱结构是一种具有较好承重性能和空间美观性的结构形式，广泛应用于建筑领域。
它有着独特的形态和特点，能够在建筑中创造出各种独特的空间效果。
随着科技的不断进步，斗拱结构在设计和施工上也在不断提高，为现代建筑提供了有力的支撑。
斗拱结构详解(共61张PPT)
C斗 拱
概述
2021年上海世博会，中国的漏斗形大红色展馆，不管从 色彩、形状、结构都能够完美的展现中国文化的魅力。 中国馆从古代建筑的斗拱中获得灵感和精神内涵，层层叠叠， 紧紧相扣，给人一种稳定感，仿佛可以承载万钧之重!是一种 集物质功能与精神功能于一身的特殊艺术，除了构思的巧妙和 制式的缜密外，它的装饰美和形式美可称为是中国古建筑的精 髓。在我国的很多著名的古典建筑中，相当大一局部都有斗拱 结构。
汉代以后开始在柱间用斗拱，最初是一种在现代称为人字拱的斗拱，即在额枋上立 一个叉手，上置一斗，承托檐檩。至初唐，从西安慈恩寺塔门楣石刻?说法图?上还可看 到佛殿柱间仍用人字拱。
C斗 拱
起源与发展
第二阶段为唐代至元代。这个时期斗拱的主要特点在于柱头斗拱所承托的梁 多插入斗拱中,使斗拱和梁架拉结在一起，顺屋身左右横出的拱也和井干状的柱 头方〔即枋〕交搭在一起。建筑的一圈柱头枋和同它成直角的正、侧两面的梁交 织成一个分为假设干井字格的水平框架，斗拱成为各交叉处的加强节点。
C斗 拱
概述
斗拱是中国传统木构架体系建筑中独有的构件。用于柱顶、 额枋〔fāng〕和屋檐或构架间，宋?营造法式?中称为铺作，清工 部?工程做法?中称斗科，通称为斗拱。
斗是斗形木垫块，拱是弓形的短木。拱架在斗上，向外挑出，拱端之 上再安斗，这样逐层纵横交错叠加，形成上大下小的托架。
一块像盛米的斗
起源与发展
唐、宋、元建筑
斗拱体积硕大，接近柱高一半；数量少， 柱间一般１、２朵。
屋顶出檐深远，达三四米。
色彩简洁明快，风格庄重朴实。
唐
山西五台山南禅寺大殿
斗拱
翼角
山西五台山南禅寺大殿
山西五台山佛光寺东大殿
斗拱
唐宋、明清斗拱结构图示及专有名词释义
唐宋、明清斗拱结构图示及专有名词释义唐宋和明清斗拱图示唐宋：斗拱巨硕，与柱高比可达到1：2，加上直昂的作用，常使出檐达三四米，铺间一般1、2朵。
〖华栱〗:在斗栱上向内、外挑出的栱，称“华栱”。
〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”，没有的是“偷心造”。
〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。
〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。
〖昂〗：斗栱中斜向设置(与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁。
分类：依其具体位置分别称作：柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。
各部名称：斗拱名称：“Ｘ抄Ｘ下昂”是度量铺作单位之一在宋《营造法式》的“总铺作次序”条中规定：“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作，出五跳为之八铺作”；一朵最小的斗栱应挑出四层、一跳的四层是固定的层，即栌斗、栱、耍头、衬方头。
斗拱的计数单位是“铺作”，如一朵单抄(或单昂)斗栱有：一的栌斗，一个华拱(或昂)，一个耍头，一个衬方头，计四铺作。
每增加一个构件，即加一铺作，以此类推。
双抄双下昂为七铺作，双抄三下昂为八铺作，等等。
单杪四铺作（一：栌斗、二：栱、三：耍头、四：衬方头）：单杪单昂五铺作：单抄双下昂六铺作里转五铺作双抄双下昂七铺作里转六铺作独乐寺上层柱头（双抄双下昂七铺作）、补间佛光寺转角铺作（双抄三下昂八铺作）：明清：昂变为装饰作用的假昂，斗拱变小，与柱高比1：8（？）以上，出檐变短，大约一米，斗拱变密，平身科多达4--8朵，明次稍间不同。
〖翘〗(宋称“华栱”)：略似弓形，与建筑物立面垂直；〖昂〗：翘之向外端加长，并下斜。
〖耍头〗：昂之上，切与昂平行大小相近的直木；(或挑尖梁头)分类：因其所在建筑物部位的不同：〖柱头科〗在柱顶上；〖平身科〗在柱间额枋上；〖转角科〗在屋角柱头上。
斗拱结构详解范文
斗拱结构详解范文斗拱结构是中国古代建筑特有的一种结构形式，在古代建筑中广泛应用，尤其是在宫殿、庙宇和寺庙等宗教建筑中更是大量出现。
斗拱结构具有独特的美学价值和工程技术价值，是中国古代建筑的重要组成部分。
下面将对斗拱结构进行详细的解析。
斗拱结构是一种由多个横向加强的建筑构件连接而成的结构形式。
它由一系列的斗栱和拱券构成，斗栱是斗拱结构中上部构件，用以承载载荷，拱券则是下部构件，用以传递载荷到地基。
斗栱和拱券之间通过卯榫连接，形成了一个稳定的整体结构。
斗栱是斗拱结构的上部构件，属于悬臂结构。
斗栱一般由木材或石材制作而成，形状多样，有圆形、方形、菱形等。
斗栱的上部采用挑檐悬挑，并且倾斜角度逐层递增，形成了一个渐进的外形曲线。
斗栱的下部通常有加强装置，如斗拱下部的下榀、下帱等，以增加结构的稳定性和承载能力。
拱券是斗拱结构的下部构件，属于拱形结构。
拱券一般由石材制作而成，形状多为半圆形。
拱券是以斗栱为支点，将上部载荷传递到地基的主要力传递构件。
拱券的形状和比例要与斗栱相协调，以保证结构的稳定性和美观性。
斗栱和拱券之间通过卯榫连接，卯榫是一种传统的木结构连接方式。
斗栱和拱券的卯榫连接要牢固稳定，以承受来自上部结构的荷载，并将荷载传递到地基。
卯榫连接的形式有榫卯、榫桩、榫箍等多种，其中榫卯连接是最常见的一种。
斗拱结构具有以下几个特点：首先，斗拱结构具有较高的承载能力和稳定性，能够抵御地震等外力的作用。
其次，斗拱结构具有独特的美学价值，形态曲线优美，给人以舒展开阔的感觉。
再次，斗拱结构具有灵活性，可以根据需要进行变形和调整，从而适应不同的建筑形态和空间布局。
最后，斗拱结构经济实用，施工简便，适用于大规模的建筑项目。
总之，斗拱结构是中国古代建筑中一种独特的结构形式，具有较高的技术水平和美学价值。
它通过斗栱和拱券的组合，形成了一个稳定、美观和功能完善的建筑结构。
斗拱结构对于中国古代建筑的发展和演变起到了重要的推动作用，并成为中国建筑文化的重要组成部分。
斗拱结构详解
50
C斗 拱
作用
斗拱可以使屋檐向外 伸展，把最外层的屋檐 挑出一定距离，让建筑 更加飘逸灵动，出檐更 加深远、壮观。同时更 好的保护柱子和墙体等 免受雨水侵蚀破坏。
B
51
B
52
C斗 拱
作用
斗拱结构 构造精巧，造 形美观，如盆 景，似花兰， 又是很好的装 饰性构件。
B
53
B
54
C斗 拱
作用
多层斗拱就 就像一个减震器， 可增强建筑物的 抗震性能。经过 造型加工和描金 油饰美化后的斗 拱，极富有装饰 性。
一块像挽起的弓
方形木块叫斗
弓形短木叫拱
斗 ＋ 拱 B＝ 斗拱
9
斗拱的组合 一点也不复杂
斗上置拱， 拱上置斗， 斗上又置拱…… 重复交叠， 千篇一律， 却千变万化。
简单的斗拱 一旦开始结合 可以如此复杂
B
10
C斗 拱
概述
只有非常重要或带仪典性的建筑 物，才有斗拱的安置。斗拱使人产生 一种神秘和莫测其高的感觉。在美学 和结构上它也拥有一种典雅、高贵的 风格。无论从艺术或技术的角度来看， 斗拱都足以象征和代表中华古典的建 筑的精神和气质。
斗拱之组织与比例大小，历代不同，每可借其结构演变之序，以鉴定 建筑物之年代，故对于斗拱之认识，实为研究中国建筑者所必具之基础知 识。
——梁思成《中国建筑史》
B
23
C斗 拱
起源与发展
第一阶段为西周至南北朝。西周铜器拱令簋上已有大斗的形象，战国 中山国墓出土的铜方案上有斗和45°斜置拱的形象。汉代的石阙、明器、 画像石和画像砖上也有大量斗拱的形象。从汉高颐阙和四川牧马山、山东 高唐出土的汉明器陶楼上可以看出，柱顶有斗拱承托檩、梁或楼层地面枋， 挑梁外端的斗拱承托檐檩，各个斗拱间互不相连。
中国古建精华斗拱详解
中国古建精华斗拱详解宋式形制和构造《营造法式》中每一组斗拱称一朵，在柱上的叫柱头铺作，角柱上的叫转角铺作，二柱之间阑额上的叫补间铺作。
每朵最下部有一托住整组斗拱的大斗，称栌斗。
栌斗一般用在柱列中线的上边。
栌斗上开十字口放前后和左右两向的拱,前后向（内外）挑出的称华拱,左右向的称泥道拱。
华拱可挑出一至五层，每挑一层称一跳；挑向室外的称外跳，挑向室内的称里跳。
同华拱成正交的拱称横拱，除泥道拱外，最外一跳华拱头上的横拱称令拱,用以承托外檐的拱檐方（即枋）和承托内檐天花的算拱方。
在柱心泥道拱和外跳令拱之间各跳跳头（即华拱头）上的横拱,都称瓜子拱。
瓜子拱、泥道拱上可直接承托方木，也可再加一层横拱，称慢拱,瓜子拱、慢拱上的方木称罗汉方;宋式斗拱中向外挑出的构件除华拱外，还有斜置的下昂和上昂。
下昂大体平行于屋面，昂尾压在梁下或椽(即檩)下。
上昂自斗拱中心向外上方斜出，以承令拱。
下昂的作用是在少增加斗拱高度的条件下增加挑出长度；上昂的作用是在少增加挑出长度的条件下增加斗拱高度，二者的作用正相反。
各层拱间用斗垫托、固定,斗位于拱的中心、两端或拱与昂等相交处。
华拱头上的斗叫交互斗，在横拱中心的叫齐心斗，两端的叫散斗。
斗拱以榫卯结合，出跳拱昂的卯口开在下方受压区，横拱的卯口开在上方。
拱上的斗用木销钉与拱结合，斜置的昂则用昂栓穿透到下层的拱中进行固定。
宋《营造法式》中的大木作规定房屋建筑的尺度、比例，均以“分”为基本模数(见材份)。
这个基本模数同斗拱就有关系。
所谓一“分”，指的是一“材”大小拱的断面高度的十五分之一。
斗拱本身各个分件的断面大小、长短比例,也是用“分”来度量的。
比如,单材拱断面高15“分”，宽10“分”；足材拱高21“分”，宽仍为10“分”。
足材拱高度多出的6“分”恰为上下拱之间由斗垫托而出现的空隙的高度──一拱(6“分”)。
泥道拱上有慢拱时,两拱之间空隙里通常用称为暗拱的木条进行填充,它的断面被规定为高6“分”,宽4“分”。
中国古代建筑中的传统斗拱结构
中国古代建筑中的传统斗拱结构斗拱是中国古代建筑中常见且独特的结构形式，它是由横梁与纵梁相交交叉组成的，形如一个反曲的弓形。
斗拱结构在中国建筑史上具有重要的地位，不仅体现了古代建筑的美学特点，还承载了丰富的文化内涵。
本文将着重探讨中国古代建筑中的传统斗拱结构，介绍其特点、历史背景以及对建筑的影响。
一、斗拱结构的特点斗拱结构是中国古代建筑中独特的造型形式，其最大的特点是弓形的外观和悬挑的效果。
斗拱通常由上下两层横梁相交构成，上层横梁向外突出，形成凸起部分，而下层横梁则向内凹陷。
这种形式使得斗拱不仅具有承重功能，还为建筑增添了艺术美感。
斗拱结构的形式多样，有独立的斗拱，也有相连的连续斗拱。
独立斗拱一般用于建筑的门楼或屋檐，起到装饰和承重的作用。
连续斗拱则常见于殿堂、宫殿等大型建筑中，通过多个相连的斗拱形成连续的弧形结构，使建筑更加稳固和壮观。
二、斗拱结构的历史背景斗拱结构的起源可以追溯到中国古代的商代和西周时期，起初主要用于墓葬建筑。
在秦汉时期，斗拱逐渐应用于宫殿和寺庙建筑中。
而到了隋唐时期，斗拱结构得到了进一步的发展和完善。
隋唐时期的建筑以木构为主，斗拱结构很好地满足了建筑物承重的需求，并且能够塑造建筑独特的外观。
宋代以后，斗拱结构得到了更广泛的应用。
明清时期的古建筑中，斗拱结构成为主流，并逐渐发展出多种形式和样式。
在乾隆年间，斗拱结构达到了巅峰，尤以颐和园的建筑为代表。
至今，古代斗拱结构仍然可以在中国的古建筑和一些仿古建筑中看到。
三、斗拱结构对建筑的影响斗拱结构在古代建筑中承载了重要的功能和象征意义。
其承重的作用可以使建筑更加稳固，抵抗地震和自然灾害的能力更强。
同时，斗拱也成为建筑装饰的焦点，增添了建筑的美感和艺术价值。
斗拱结构还在文化上产生着深远的影响。
在中国传统文化中，斗拱象征着力量和团结，被视为吉祥的象征。
斗拱在中国建筑中的广泛应用，体现了古代中国人对和谐与稳定的追求。
同时，斗拱结构也反映了中国古代建筑设计注重对称和平衡的审美观念，并体现了中国古人对建筑与自然的和谐共生的理念。
斗拱的构造与结构解剖图
斗拱的构造与结构解剖图
一、斗拱简介
斗拱即斗形拱门，是属于中国传统建筑当中最常见的一种拱形结构，
它一般由拱心和拱环组成，内外同时围绕着半圆形，是中国古代建筑中非
常常见的形式之一
斗拱具有独特的结构，显得十分精巧，在当时的建筑中十分流行，它
的构造与工艺也变得非常复杂，可以说斗拱是中国传统建筑的集大成者，
它的技术既和当时的石刻技术有关，又和当时的瓦饰技术有关，而且具有
很强的象征性，象征着家庭的繁荣与富足。
二、斗拱的构造
斗拱是一种非常精细的结构，它的构造分为内拱心、外拱环、内外拱时、外拱顶四部分，它有一种十分独特的结构，由外而内依次为拱环、拱时、拱心、拱顶，其主要由拱心和拱环组成，上图为斗拱构造图：
1、拱心
拱心是斗拱最重要的结构，它由两个半圆构成，外拱环和内拱心依次
紧贴着拱心，它具有半圆形的结构，它是斗拱的主要支持构件，也是斗拱
的贯穿点，在其上利用投影原理，可以把其他三大结构紧密地组合在一起。
2、拱环
拱环是斗拱最具代表性的部分，它可以是整个斗拱构造的关键，它的
外部有一个较深的凹槽。
斗拱结构详解范文
斗拱结构详解范文斗拱结构是建筑领域中的一种常见结构形式，具有独特的美学价值和构造特点。
本文将详细解析斗拱结构，包括其定义、构造原理、历史发展、应用领域等方面。
一、定义斗拱结构是由两个或更多个相交的曲线形拱组成的结构形式。
斗拱结构可以以石材、木材、钢材等材料制作而成，广泛应用于古代建筑、桥梁、宫殿等领域，并在现代建筑中有时也得到应用。
二、构造原理1.简单斗拱结构简单斗拱结构由两个相交而相对平面的曲线形拱构成。
简单斗拱结构的力学特点是轴力只由压力组成，力线可近似看作两个拱的相交点。
2.复杂斗拱结构复杂斗拱结构由多个曲线形拱交织而成，其力学特点更为复杂。
复杂斗拱结构可以分析为多个简单斗拱的组合，通过相对较低的剪力桥梁连接起来，以增强整个结构的承载能力。
三、历史发展斗拱结构起源于古代罗马时期，最早用于建筑和桥梁中。
随着技术的进一步发展，斗拱结构得以广泛应用于中世纪的大教堂和宫殿建筑中，并成为哥特式建筑的典型特征。
在中国，斗拱结构由南方的木质建筑带入北方，成为明清时期建筑的主要结构形式。
四、应用领域1.建筑领域斗拱结构在建筑领域中，广泛应用于大型教堂、宫殿、庙宇等古建筑中。
斗拱结构不仅具有高度承载能力和稳定性，还能为建筑赋予独特的艺术美感。
同时，斗拱结构也常用于现代建筑中的装饰元素，用以增强建筑的整体美观性。
2.桥梁领域斗拱结构在桥梁工程中也得到广泛应用。
由于斗拱结构具有高度的承载能力和稳定性，可以通过合理的布局和构造，使得桥梁能够承受较大的荷载并保持结构的稳定性。
3.现代应用现代建筑中，斗拱结构也有时被引入，并与各种新型材料和新技术相结合。
例如，利用钢材和玻璃等现代材料制作斗拱结构，可以创造出更加轻盈和透明的建筑形态，增添现代感。
五、总结斗拱结构是一种具有独特美学价值和构造特点的建筑结构形式。
其起源于古代罗马，经历了中世纪的繁盛和中国的发展，至今仍然被广泛应用于建筑和桥梁领域。
斗拱结构通过合理的布局和构造，既能够承载较大的荷载，又能够赋予建筑独特的美感。
斗拱结构介绍
斗拱结构介绍
斗拱是中国古建筑特有的一种结构，是较大建筑物的柱与屋顶间之过渡部分。
它最初作为建筑承上启下、传递荷载的受力与传力层，使向外伸出的屋顶重量渐次集中在柱的上面，支撑荷载梁架，从而可以增加出檐深度。
在立柱和横梁交接处，从柱顶上加的一层层探出成弓形的承重结构叫拱，拱与拱之间垫的方形木块叫斗，合称斗拱。
斗拱由许多小块木料拼合组成，分布于梁枋上，各种基本构件几乎都是利用榫卯紧密结合在一起，共同组成一个完整的结构体。
拱一般与建筑物表面平行，称为平拱；而与建筑物表面垂直或成一定角度（如45度或60度）的弓形构件则称为翘。
此外，斗拱中还有昂的构件，它在唐、宋时期起杠杆作用，而在明清时期则更多地作为装饰性构件和等级的标志。
斗拱主要位于三种不同的位置：在柱头上，称柱头科；在屋间额枋之上，称平身科；在屋角柱头之上称角科。
它的存在使屋顶得以出檐深远，产生了神秘莫测的奇妙感觉。
斗拱的巧妙构造和设计使得建筑物具有独特的美学风格和气质，代表着中华古典的建筑精神和文化。
总的来说，斗拱是中国古代建筑中的重要组成部分，具有承重、传力、装饰等多重功能，其独特的设计和构造体现了中国古代建筑师的智慧和艺术。
如需更多关于斗拱结构的信息，建议查阅建筑类书籍或咨询古建筑专家。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
唐宋时，它同梁、枋结合为一体，除上述功能外，还成
为保持木构架整体性的结构层的一部分。明清以后，斗
拱的结构作用蜕化，成了在柱网和屋顶构架间主要起装
饰作用的构件。
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
起源与发展
斗拱在中国木构架建筑的发展过程中起过重要作用， 它的演变可以看作是中国传统木构架建筑形制演变的重 要标志，也是鉴别中国古代木构架建筑年代的一个重要 依据。斗拱的演变大体可分三个阶段。
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
概述
斗拱是中国传统木构架体系建筑中独有的 构件。用于柱顶、额枋（fāng）和屋檐或构架 间，宋《营造法式》中称为铺作，清工部《工 程做法》中称斗科，通称为斗拱。
斗是斗形木垫块，拱是弓形的短木。拱架 在斗上，向外挑出，拱端之上再安斗，这样逐 层纵横交错叠加，形成上大下小的托架。
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
起源与发展
目前对斗拱的起源有三种说法。一种认为由井干结
构的交叉出头处变化而成；一种认为由穿出柱外的挑梁
变化而成；一种认为由擎檐柱演化为托挑梁的斜撑，再
演化成斗拱。
斗拱最初孤立地置于柱上或挑梁外端，分别起传递
梁的荷载于柱身和支承屋檐重量以增加出檐深度的作用。
斗
走向高考 ·高考一轮总复习 ·人教版 ·化学
拱 结构
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
斗
概述
拱
结
构
发展
作用
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
什么是斗 拱？
＋ ＝
斗 拱
斗 拱
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
斗
拱
第五章 第三节
这时斗拱已不再是孤立的支承架或挑檐的构件，而 是水平框架不可分的一部分。这个水平框架现在称为 “铺作层”，用于殿堂型构架柱网之上，对保持木构架 的整体性起关键作用。现存唐代五台山佛光寺大殿的斗
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
概述
2010年上海世博会，中国的漏斗形大 红色展馆，不论从色彩、形状、结构都能 够完美的展现中国文化的魅力。 中国馆从古代建筑的斗拱中获得灵感和精 神内涵，层层叠叠，紧紧相扣，给人一种 稳定感，仿佛可以承载万钧之重!是一种集 物质功能与精神功能于一身的特殊艺术， 除了构思的巧妙和制式的缜密外，它的装 饰美和形式美可称为是中国古建筑的精髓。 在我国的很多著名的古典建筑中，相当大 第五章 第三节
汉代以后开始在柱间用斗拱，最初是一种在现代称 为人字拱的斗拱，即在额枋上立一个叉手，上置一斗， 承托檐檩。至初唐，从西安慈恩寺塔门楣石刻《第说五章法图第》三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
起源与发展
第二阶段为唐代至元代。这个时期斗拱的主要特点 在于柱头斗拱所承托的梁多插入斗拱中,使斗拱和梁架 拉结在一起，顺屋身左右横出的拱也和井干状的柱头方 （即枋）交搭在一起。建筑的一圈柱头枋和同它成直角 的正、侧两面的梁交织成一个分为若干井字格的水平框 架，斗拱成为各交叉处的加强节点。
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
பைடு நூலகம்
走向高考 ·高考一轮总复习 ·人教版 ·化学
什么是斗拱的 “跳”？
斗拱中拱或昂每挑 出一层为一跳。
斗拱跳数越多， 说明等级越高。
右图中 跳数：一跳 外跳：一跳 里跳：一跳
第五章 第三节
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
概述
只有非常重要或带仪 典性的建筑物，才有斗拱 的安置。斗拱使人产生一 种神秘和莫测其高的感觉。 在美学和结构上它也拥有 一种典雅、高贵的风格。 无论从艺术或技术的角度 来看，斗拱都足以象征和 代表中华古典的建筑的精
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
一块像盛米的斗 像挽起的弓
方形木块叫斗斗＋ 拱 ＝ 斗
一块
弓形 第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
斗拱的组合 一点也不复杂
斗上置拱， 拱上置斗， 斗上又置拱…… 重复交叠， 千篇一律， 却千变万化。
简单的斗拱 一旦开始结合 可以如此复杂
斗拱之组织与比例大小，历代不同，每可借其结构
演变之序，以鉴定建筑物之年代，故对于斗拱之认识，
实为研究中国建筑者所必具之基础知识。
——梁思成
《中国建筑史》
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
起源与发展
第一阶段为西周至南北朝。西周铜器拱令簋上已有 大斗的形象，战国中山国墓出土的铜方案上有斗和45° 斜置拱的形象。汉代的石阙、明器、画像石和画像砖上 也有大量斗拱的形象。从汉高颐阙和四川牧马山、山东 高唐出土的汉明器陶楼上可以看出，柱顶有斗拱承托檩、 梁或楼层地面枋，挑梁外端的斗拱承托檐檩，各个斗拱 间互不相连。
走向高考 ·高考一轮总复习 ·人教版 ·化学
该图中 外跳：二 跳 里跳：二 跳
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
该图中 外跳： 四跳 里跳： 三跳
第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学 第五章 第三节
走向高考 ·高考一轮总复习 ·人教版 ·化学
C斗 拱
概述
斗拱，是中国古代汉族建筑特有的一种结构。在立 柱和横梁交接处，从柱顶上加的一层层探出成弓形的承 重结构叫拱，拱与拱之间垫的方形木块叫斗。合称斗拱。 也作枓拱、枓栱。
它是中国古代建筑上特有的构件和形制，是较大建 筑物的柱与屋顶之间过渡部份。由方形的斗、升、拱、 翘、昂组成。 斗拱的产生和发展有着非常悠久的历史。从两千多年前 战国时代采桑猎壶上的建筑花纹图案，以及汉代保存下 来的墓阙、壁画上，都可以看到早期斗拱的形象第。五章中国第三节
