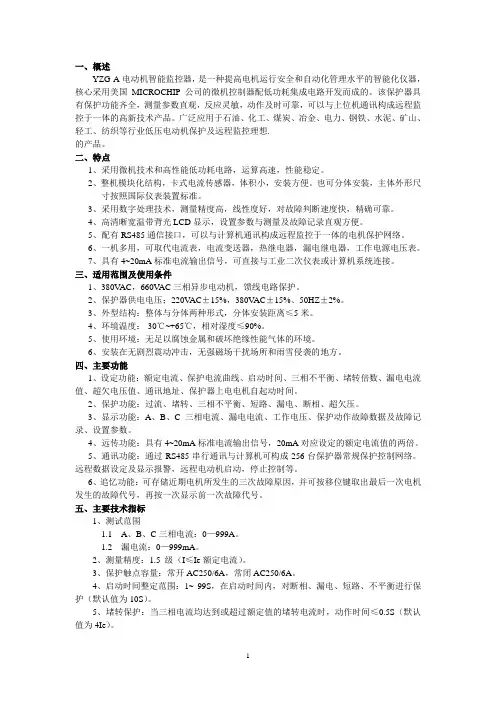

YZG-A说明书
一、概述YZG-A电动机智能监控器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。
该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。
广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想.的产品。
二、特点1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。
也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。
4、高清晰宽温带背光LCD显示，设置参数与测量及故障记录直观方便。
5、配有RS485通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。
7、具有4~20mA标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
三、适用范围及使用条件1、380V AC，660V AC三相异步电动机，馈线电路保护。
2、保护器供电电压；220V AC±15%，380V AC±15%、50HZ±2%。
3、外型结构：整体与分体两种形式，分体安装距离≤5米。
4、环境温度：-30℃~+65℃，相对湿度≤90%。
5、使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境。
6、安装在无剧烈震动冲击，无强磁场干扰场所和雨雪侵袭的地方。
四、主要功能1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、超欠压。
3、显示功能：A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
智能过电压综合抑制柜SHK-XGB
智能过电压综合抑治柜SHK-XGB说明书上海合凯电力保护设备有限公司2013年11月⏹概述我国3-35kV系统中存在如下几种过电压：断路器动作过程中产生的操作过电压、电容元件和非线性电感在一定条件下产生的谐振过电压、雷电时产生的大气过电压和单相接地时产生的弧光过电压等。
目前尚无针对这些过电压的完整的保护方案，从而会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。
此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，系统本身的复杂性对过电压装置的选择有着重要的影响，对于不同的系统，选择过电压保护时需考虑系统输电线路的类型，输配电线路的网络结构，负载的性能和系统的接地方式等。
针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护装置来全面抑制各种类型的系统过电压，且这些不同厂家生产的过电压保护产品，因保护特性不能相互匹配，而无法彻底有效的抑制系统过电压。
针对目前中压系统过电压防治的现状，我公司研制生产了智能过电压综合抑治柜（简称抑治柜，型号为SHK-XGB），该柜可消除系统中过电压保护元件及装置的保护死区，优化系统过电压的保护特性。
本装置中所有的主要器件由我公司针对消弧工况研发、试验和生产，使用了我公司3项专利。
专利号分别为：ZL 2011 2 0205412.0、ZL 2011 2 0203815.1、ZL 2012 2 0721125.X 。
⏹产品的功能、特点◆主要元器件功能⏹高能容能量吸收器SHK-LEP高能容能量吸收器（SHK-LEP），能够有效平缓过电压的上升前沿并消平电压尖峰，并能够耐受过电压产生的超大能量，该专用元件与本公司生产的过电压保护器及消弧柜的保护特性相匹配，可以全面消除系统过电压保护的死区。
2ms的方波电流可以达到3200A。
⏹半导体自限流强阻尼抑制器SHK-SIDRSHK-SIDR半导体自限流强阻尼抑制器能够消除电压互感器产生的铁磁谐振。
限制电压互感器一次绕组的激磁电流突增，防止因电压互感器一次绕组电流增加，熔断器熔断后因能量不足不能灭弧引发的母线短路事故。

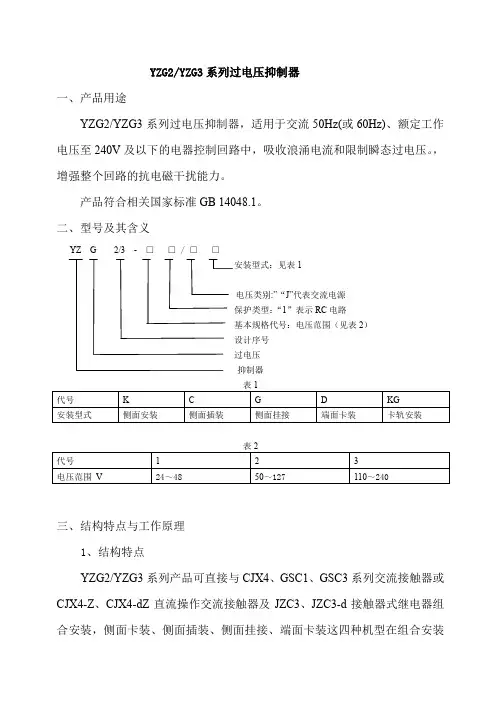

RC浪涌抑制器相关资料
YZG2/YZG3系列过电压抑制器
一、产品用途
YZG2/YZG3系列过电压抑制器，适用于交流50Hz(或60Hz)、额定工作电压至240V及以下的电器控制回路中，吸收浪涌电流和限制瞬态过电压。
，增强整个回路的抗电磁干扰能力。
产品符合相关国家标准GB 14048.1。
二、型号及其含义
YZ G 2/3 - □□ / □□
安装型式：见表1
电压类别:”“J”代表交流电源
保护类型：“1”表示RC电路
基本规格代号：电压范围（见表2）
设计序号
过电压
抑制器
三、结构特点与工作原理
1、结构特点
YZG2/YZG3系列产品可直接与CJX4、GSC1、GSC3系列交流接触器或CJX4-Z、CJX4-dZ直流操作交流接触器及JZC3、JZC3-d接触器式继电器组合安装，侧面卡装、侧面插装、侧面挂接、端面卡装这四种机型在组合安装
后并不占安装面积。
2、工作原理
适用于交流控制回路，电容能减小线圈固有振荡频率和过电压峰值，其串联电阻用于限制当控制触头闭合时对电容的充电电流。
四、正常工作和安装条件
○周围空气温度-25℃～+60℃；
○安装地点海拔不超过3000m；
○温度为+40℃时，空气的相对湿度为不超过85%，对由于温度变化偶尔产生的凝雾应采取特殊的措施；
○过电压抑制器的污染等级为“污染等级3”；
○过电压抑制器的安装类别为“安装类别Ⅲ”
○过电压抑制器并联在接触器线圈两端；
○过电压抑制器的安装方式有：侧面卡装、侧面插装、侧面挂接、端面卡装、卡轨安装。
五、基本参数及性能指标
六、外形尺寸、安装尺寸。
变电所电气主接线图、配电干线系统图
MGYZ过电压抑制装置技术方案·安徽马各马它电力
MGYZ过电压抑制装置技术方案一·概述我国中低压系统中普遍存在如下几种过电压：断路器开闭动作产生的操作过电压、单相接地时产生的弧光过电压和雷击时产生的大气过电压等。
目前尚无针对这些过电压的完整保护方案，经常会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。
此类事故发生的原因，除过电压保护器产品本身性能外，对于不同系统，使用过电压保护产品时需考虑系统输电线路的类型，输配电线路的网络结构、负载的性质和系统的接地方式等等。
针对如此复杂的系统，尽管在这些系统中装设各种过电压保护产品，但因频繁的系统操作过电压会导致保护元件逐渐老化；随机出现的弧光谐振过电压和系统铁磁谐振过电压会导致过电压保护元件极速老化或直接击穿；当补偿电容器保险熔断时，会产生过电压，回路电感储存能量会导致过电压保护元件老化或击穿；保护器漏气或受潮，也会导致老化或击穿；还是难以全面抑制各种类型的系统过电压。
针对目前中低压系统中过电压防治的现状，我公司研制生产一种为客户提供整体解决方案，即在每段母线上装一台系统过电压抑制柜，配套我公司专用的大能容保护器使用，可有效弥补系统中过电压保护元件的老化或击穿，形成一套完整的系统过电压保护解决方案。
二·适用范围该抑制装置适用于发电、变电和用电企业的3-35KV电力系统，可替代PT柜、专用避雷器柜等。
三·工作原理装置采用本公司研制专用复合式大能容自脱离尖峰吸收器，能有效地降低波头的上升陡度，降低振荡频率，采用低动态电阻氧化锌阀片，能够大大降低残压值，并且能够吸收系统过电压时所产生的大量能量。
同时装置采用单相真空接触器作为智能开关，PT中性点通过智能瞬时开关接地，当系统出现铁磁谐振、单相接地故障消除三相电压恢复平衡、间隙性弧光接地时，智能接地开关瞬时动作，有效抑制系统过电压，大大减少电容电流对PT的冲击，造成PT烧损、熔断器熔断的问题。
装置正常运行时，柜内微机控制器实时检测PT提供的电压信号，一旦系统发生PT断线、过电压、低电压、失压、谐振、接地，微机控制器根据PT提供的电压信号，装置能快速准确地判断故障情况，显示故障类别，输出相应的开关量接点信号，相关装置动作并报警。
艾顿公司产品：2路电压接触器类型AFDD+防炸性防护设备说明书
Protective DevicesArc Fault Detection Device AFDD+,Catalog1.1Protective DevicesArc Fault Detection Device AFDD +, 2-pole• A rc Fault Detection Device acc. to IEC/EN-62606• D etects and quenches arc faults in final circuits• F ully combined with residual current circuit breaker (RCCB) and miniature circuit breaker (MCB)• 2-pole: Both clearances between open contacts are protected• V ariable installation of N either to the left or right• R ated currents from 6 to 40 A • C ontact position indicator red – green • T ripped indication: MCB, RCCB or AFDD • L ED indication for arc faults • P ermanent self-monitoring • O vervoltage and overheat monitoring • G uide for secure terminal connection • 3-position DIN rail clip, permits removal from existing busbar system• C omprehensive range of accessories suitable for subsequent installation • 10 and 30 mA rated residual currents • T ripping characteristics B, C • R ated breaking capacity up to 10 kA • T he -OL types are specifically designed to fullfill the tripping characteristic requirements of I 2 ≤ I z in the Norwegian electrotechnical standard NEK 400-8-823.Descriptionsg064161.2Protective DevicesArc Fault Detection Device AFDD+, 2-poleType F, 10 kA, 2-poleSurge current-proof 3 kA, sensitive to residual pulsating DC, type Fsg0641610OL/0.03AFDD-10/2/B/003-F-OL MB-3001841/4013OL/0.03AFDD-13/2/B/003-F-OL MB-3001851/4015OL/0.03AFDD-15/2/B/003-F-OL MB-3001861/4020OL/0.03AFDD-20/2/B/003-F-OL MB-3001871/4010/0.03AFDD-10/2/B/003-F1872431/4013/0.03AFDD-13/2/B/003-F1872531/4016/0.03AFDD-16/2/B/003-F1872631/4020/0.03AFDD-20/2/B/003-F1872721/4025/0.03AFDD-25/2/B/003-F1872781/40I n/ID n(A)TypeDesignationArticle No.Units perpackage10OL/0.03AFDD-10/2/C/003-F-OL MB-3001791/4013OL/0.03AFDD-13/2/C/003-F-OL MB-3001801/4015OL/0.03AFDD-15/2/C/003-F-OL MB-3001811/4020OL/0.03AFDD-20/2/C/003-F-OL MB-3001821/406/0.03AFDD-6/2/C/003-F MB-3001781/4010/0.03AFDD-10/2/C/003-F1872491/4013/0.03AFDD-13/2/C/003-F1872591/4016/0.03AFDD-16/2/C/003-F1872691/4020/0.03AFDD-20/2/C/003-F1872751/4025/0.03AFDD-25/2/C/003-F1872811/40Characteristic CType F, 6 kA, 2-poleSurge current-proof 3 kA, sensitive to residual pulsating DC, type F32/0.03AFDD-32/2/B/003-F1872841/4040/0.03AFDD-40/2/B/003-F1872901/40Characteristic B32/0.03AFDD-32/2/C/003-F1872871/4040/0.03AFDD-40/2/C/003-F1872931/40Characteristic Csg06416Characteristic B1.3Protective DevicesArc Fault Detection Device AFDD+, 2-poleType G/A, 10 kA, 2-poleSurge current-proof 3 kA, sensitive to residual pulsating DC, type G/Asg0641610/0.01AFDD-10/2/B/001-G/A MB-3001941/4013/0.01AFDD-13/2/B/001-G/A MB-3001951/4016/0.01AFDD-16/2/B/001-G/A MB-3001961/4010/0.03AFDD-10/2/B/003-G/A MB-3001621/4013/0.03AFDD-13/2/B/003-G/A MB-3001651/4016/0.03AFDD-16/2/B/003-G/A MB-3001681/4020/0.03AFDD-20/2/B/003-G/A MB-3001701/4025/0.03AFDD-25/2/B/003-G/A MB-3001731/40I n/ID n(A)TypeDesignationArticle No.Units perpackage Characteristic B6/0.01AFDD-6/2/C/001-G/A MB-3001881/4010/0.01AFDD-10/2/C/001-G/A MB-3001891/4013/0.01AFDD-13/2/C/001-G/A MB-3001911/4016/0.01AFDD-16/2/C/001-G/A MB-3001921/406/0.03AFDD-6/2/C/003-G/A MB-3001381/4010/0.03AFDD-10/2/C/003-G/A MB-3001471/4013/0.03AFDD-13/2/C/003-G/A MB-3001491/4016/0.03AFDD-16/2/C/003-G/A MB-3001521/4020/0.03AFDD-20/2/C/003-G/A MB-3001531/4025/0.03AFDD-25/2/C/003-G/A MB-3001551/40Characteristic CType G/A, 6 kA, 2-poleSurge current-proof 3 kA, sensitive to residual pulsating DC, type G/A32/0.03AFDD-32/2/B/003-G/A MB-3001741/4040/0.03AFDD-40/2/B/003-G/A MB-3002221/40Characteristic B32/0.03AFDD-32/2/C/003-G/A MB-3001581/4040/0.03AFDD-40/2/C/003-G/A MB-3001591/40Characteristic Csg064161.4Protective DevicesArc Fault Detection Device AFDD+, 2-poleType A, 10 kA, 2-poleNon-delayed, sensitive to residual pulsating DC, type Asg0641610/0.01AFDD-10/2/B/001-A 187165 1/4010OL/0.03AFDD-10/2/B/003-A-OL MB-3002171/4013OL/0.03AFDD-13/2/B/003-A-OL MB-3002211/4013/0.01AFDD-13/2/B/001-A 187177 1/4016/0.01AFDD-16/2/B/001-A 187201 1/4010/0.03AFDD-10/2/B/003-A 187168 1/4013/0.03AFDD-13/2/B/003-A 187180 1/4015OL/0.03AFDD-15/2/B/003-A-OL 187192 1/4016/0.03AFDD-16/2/B/003-A 187204 1/4020OL/0.03AFDD-20/2/B/003-A-OL 187213 1/4020/0.03AFDD-20/2/B/003-A 187219 1/4025/0.03AFDD-25/2/B/003-A 187225 1/40I n/ID n(A)TypeDesignationArticle No.Units perpackage Characteristic B6/0.01AFDD-6/2/C/001-A MB-3002061/4010/0.01AFDD-10/2/C/001-A 187171 1/4010OL/0.03AFDD-10/2/C/003-A-OL MB-3002151/4013OL/0.03AFDD-13/2/C/003-A-OL MB-3002161/4013/0.01AFDD-13/2/C/001-A 187183 1/4016/0.01AFDD-16/2/C/001-A 187207 1/406/0.03AFDD-6/2/C/003-A MB-3001991/4010/0.03AFDD-10/2/C/003-A 187174 1/4013/0.03AFDD-13/2/C/003-A 187186 1/4015OL/0.03AFDD-15/2/C/003-A-OL 187198 1/4016/0.03AFDD-16/2/C/003-A 187210 1/4020OL/0.03AFDD-20/2/C/003-A-OL 187216 1/4020/0.03AFDD-20/2/C/003-A 187222 1/4025/0.03AFDD-25/2/C/003-A 187228 1/40Characteristic CType A, 6 kA, 2-poleNon-delayed, sensitive to residual pulsating DC, type A32/0.03AFDD-32/2/B/003-A 187231 1/4040/0.03AFDD-40/2/B/003-A 187237 1/40Characteristic B32/0.03AFDD-32/2/C/003-A 187234 1/4040/0.03AFDD-40/2/C/003-A 187240 1/40Characteristic Csg064161.5Protective DevicesArc Fault Detection Device AFDD+, 2-poleType AC, 10 kA, 2-poleNon-delayed, alternating-current-sensitive, type ACsg0641610/0.01AFDD-10/2/B/001 187164 1/4013/0.01AFDD-13/2/B/001 187176 1/4016/0.01AFDD-16/2/B/001 187200 1/4010/0.03AFDD-10/2/B/003 187167 1/4013/0.03AFDD-13/2/B/003 187179 1/4016/0.03AFDD-16/2/B/003 187203 1/4020/0.03AFDD-20/2/B/003 187218 1/4025/0.03AFDD-25/2/B/003 187224 1/40I n/ID n(A)TypeDesignationArticle No.Units perpackage Characteristic B6/0.01AFDD-6/2/C/001MB-3002051/4010/0.01AFDD-10/2/C/001 187170 1/4013/0.01AFDD-13/2/C/001 187182 1/4016/0.01AFDD-16/2/C/001 187206 1/406/0.03AFDD-6/2/C/003MB-3001971/4010/0.03AFDD-10/2/C/003 187173 1/4013/0.03AFDD-13/2/C/003 187185 1/4016/0.03AFDD-16/2/C/003 187209 1/4020/0.03AFDD-20/2/C/003 187221 1/4025/0.03AFDD-25/2/C/003 187227 1/40Characteristic CType AC, 6 kA, 2-poleNon-delayed, alternating-current-sensitive, type AC32/0.03AFDD-32/2/B/003 187230 1/4040/0.03AFDD-40/2/B/003 187236 1/40Characteristic B32/0.03AFDD-32/2/C/003 187233 1/4040/0.03AFDD-40/2/C/003 187239 1/40Characteristic Csg064161.6Protective DevicesArc Fault Detection Device AFDD+, 2-pole - T echnical DataSpecifications | Arc Fault Detection Device AFDD+, 2-poleDescription• Arc Fault Detection Device acc. to IEC/EN-62606• L ine-voltage-independent RCBO (combined switch) acc. to IEC/EN 61009• 2-pole: Both clearances between open contacts are protected• V ariable installation of N either to the left or the right• T ripped indication: MCB, RCCB or AFDD• L ED indication for arc faults• Compatible with standard busbar• T win-purpose terminal (lift/open-mouthed) above and below• B usbar positioning optionally above or below• F ree terminal space despite installed busbar• Guide for secure terminal connection• Switching toggle (MCB component) in colour designating the rated current • Contact position indicator red - green• Comprehensive range of accessories can be mounted subsequently• T he test key “T” must be pressed every 6 months. The system operator must be informed of this obligation and their responsibility in a way that can be proven (self-adhesive RCD-label enclosed). The test interval of 6 months is valid for residential and similar applications. Under all other conditions (e.g. damp or dusty environments), it’s recommended to test in shorter intervals (e.g. monthly).• P ressing the test key “T” serves the only purpose of function testing the residual current device (RCD). This test does not perform an earthing resist-ance measurement (R E), nor does it render the check of the earth conductor condition redundant, which means both tests must additionally be performed separately.• T he cable length (one-way) from the AFDD+ to the socket outlet should not exceed 70 m. This guarantees that arc faults can be detected reliably.• T ype -A: Protects against special forms of residual pulsating DC which have not been smoothed•T ype-F: Sensitive to pulsating DC residual current and detection of multi-frequency residual currents up to 1 kHz-Increased protection due to the detection of mixed frequencies-Higher load rating with DC residual currents up to 10 mA-Reduction of nuisance tripping thanks to time delayed tripping and increased current withstand capability of 3 kARecommended for washing machines, dish washers, or motor applications with single-phase drives.•T ype-G/A: Additionally protects against special forms of residual pulsating DC which have not been smoothed•T ype-G: High reliability against unwanted tripping. Suitable for any circuit where personal injury or damage to property may occur in case of unwanted tripping. Additionally protects against special forms of residual pulsating DC which have not been smoothed.•O L types:Specifically designed to fulfill the tripping characteristic requirements of I2≤ I z in the Norwegian electrotechnical standardNEK 400-8-823. 10:28Error memory:The AFDD+ saves the last tripping reason/cause. If the device is in the open position (turned off), press and hold the test button “T” and simultaneously turn on the device. This causes the in-built LED to flash in a sequence that will reveal the tripping cause.Accessories:Auxiliary switch for subsequent installation ZP-IHK286052Auxiliary switch ZP-NHK248437ZP-WHK286053Shunt trip release ZP-ASA/..248438, 248439 Busbars EVG-2PHAS/4AFDD; ZV-SS; ZV-L1/N; ZV-L2/L3; ZV-ADP; ZV-AEK1.7Protective DevicesArc Fault Detection Device AFDD+, 2-pole - T echnical DataTechnical DataAFDD+ElectricalDesign according toRelevant effective certification marks as printed onto the device IEC/EN 62606IEC/EN 61009IEC/EN 62423Type G acc. to ÖVE E 8601Line voltage-independent tripping instantaneous surge current proof 250 A (8/20 µs)surge current proof 3 kA (F, -F-OL, -G/A, -G/A-OL) (8/20 µs) Rated voltage U n240 V AC; 50 HzOperational voltage range180-264 VSelf-consumption< 0.8 WRated residual operating current ID n 10, 30 mARated residual non-operating current ID no 0.5 ID nSensitivity AC and pulsating DC, Type FSelectivity class3Rated breaking capacityAFDD 6-25 A10 kAAFDD 32-40 A 6 kARated current 6 - 40 ARated insulation voltage U i440 VRated impulse withstand voltage U imp 4 kV (1.2/50 µs)Rated residual making and breaking capacity ID mEN 61009 3 kAIEC 610096-16 A: 3 kA20-40 A: 500 AArc fault tripping times after load current (acc. to IEC/EN 62606)Load current (A)Tripping time (s)2,5<15<0.510<0.2516<0.1532<0.1240<0.12Characteristic B, C, B(-OL), C(-OL)Maximum back-up fuse (short-circuit)100 A gL (>10 kA)Enduranceelectrical components> 4,000 switching operationsmechanical components> 20,000 switching operationsMechanicalFrame size45 mmDevice height80 mmDevice width54 mm (3 MU)Mounting 3-position DIN rail clip, permits removal from existing busbar system Degree of protection, switch IP20Degree of protection, built-in IP40Upper and lower terminals open-mouthed/lift terminalsTerminal protection finger and hand touch safe, EN 50274Terminal cross section (capacity) 1 - 25 mm2Busbar thickness 0.8 - 2 mmOperating temperature -25° C to +40° CStorage and transport temperature-35° C to +60° CResistance to climatic conditions according to IEC/EN 610091.8Protective DevicesArc Fault Detection Device AFDD +, 2-pole - T echnical DataConnection diagramDimensions (mm)Tripping Characteristic AFDD +, Characteristics B and CDeclaration AFDD reason for trippingAfter switching on the AFDD is initially a test LED (LED sequence red-yellow-green -> continuous green).Any previous arc tripping reasons are shown only one time after switching on again.Green, no arcing as tripping reason 1x yellow, serial arc2x yellow, serial arc of a dimmed load 3x yellow, parallel arc4x yellow, over voltage (about 270V) AFDD tripped for self protection5x yellow, overtemperature in the device (about >115°C) AFDD tripped for self protection6x yellow, device error, please check device by an expertThe last AFDD error can be reshown by pressing the test key while the device is switched on.1.9Protective DevicesArc Fault Detection Device AFDD +, 2-pole - T echnical DataShort-circuit Selectivity AFDD + 10-20 A towards Neozed 1) / Diazed 2) / NH003)Short-circuit currents in kA, rated currents of fuses in A Short-circuit selectivity AFDD + towards Neozed 1)Darker areas: no selectivity 1) S IEMENS Type 5SE2; Size: D01, D02, D03; Operating class gG; Rated voltage: AC 400 V/DC 250 V 2) S IEMENS Type 5SB2, 5SB4, 5SC2; Size: DII, DIII, DIV; Operating class gG; Rated voltage: AC 500 V/DC 500 V 3) S IEMENS Type 3NA3 8, 3NA6 8, 3NA7 8; Size: 000, 00; Operating class gG; Rated voltage: AC 500 V/DC 250 VShort-circuit selectivity AFDD + towards Diazed 2)Short-circuit selectivity AFDD + towards NH00 3)Short-circuit Selectivity AFDD + 25-40 A towards Neozed 1) / Diazed 2) / NH003)Short-circuit currents in kA, rated currents of fuses in A Short-circuit selectivity AFDD + towards Neozed 1)Short-circuit selectivity AFDD + towards Diazed 1)Darker areas: no selectivity 1) S IEMENS Type 5SE2; Size: D01, D02, D03; Operating class gG; Rated voltage: AC 400 V/DC 250 V 2) S IEMENS Type 5SB2, 5SB4, 5SC2; Size: DII, DIII, DIV; Operating class gG; Rated voltage: AC 500 V/DC 500 V 3) S IEMENS Type 3NA3 8, 3NA6 8, 3NA7 8; Size: 000, 00; Operating class gG; Rated voltage: AC 500 V/DC 250 VShort-circuit selectivity AFDD + towards NH003)AFDD +Neozed 1)I n [A]162025323540506380100B10/B10-OL <0.50.50.92 2.3 3.78101010<0.50.50.8 1.7 1.936101010AFDD +Diazed 2)I n [A]1620253235506380100B10/B10-OL <0.50.50.9 1.8 2.9 5.6101010<0.50.50.8 1.5 2.4 4.5101010AFDD +NH00 3)I n [A]162025323540506380100125160B10/B10-OL <0.5<0.50.8 1.5 2.3 3.2 5.79.110101010AFDD +Neozed 1)AFDD +Diazed 2)AFDD +NH00 3)1.1010EATON CORPORATION CA019040ENProtective DevicesArc Fault Detection Device AFDD +, 2-pole - T echnical DataLet-through Energy AFDD +Let-through Energy AFDD +, Characteristic B, 2-pole, 10-20 ALet-through Energy AFDD +, Characteristic C, 2-pole, 6-20 AProspective Short-circuit Current I cc [A]L e t -t h r o u g h E n e r g y I 2t [A 2 s e c]L e t -t h r o u g h E n e r g y I 2t [A 2 s e c ]Prospective Short-circuit Current I cc [A]Let-through Energy AFDD +, Characteristic B, 2-pole, 25-40 ALet-through Energy AFDD +, Characteristic C, 2-pole, 25-40 AProspective Short-circuit Current I cc[A]L e t -t h r o u g h E n e r g y I 2t [A 2 s e c ]Prospective Short-circuit Current I cc [A]EatonEMEA Headquarters Route de la Longeraie 71110 Morges, Switzerland © 2021 EatonAll Rights ReservedPublication No. CA019040EN Article number 302723-MK November 20229010238177932Eaton Industries (Austria) GmbH Scheydgasse 421210 Vienna AustriaFollow us on social media to get the latest product and support information.Eaton is a registered trademark.All other trademarks are property of their respective owners.To contact us please visit https:///contacts For technical questions please contact your local Eaton team.Changes to the products, to the information contained in thisdocument, and to prices are reserved; as are errors and omissions.Only order confirmations and technical documentation by Eaton is binding. Photos and pictures also do not warrant a specific layout or functionality. Their use in whatever form is subject to prior approval by Eaton. The same applies to trademarks (especially Eaton, Moeller,and Cutler-Hammer). The Terms and Conditions of Eaton apply, as referenced on Eaton Internet pages and Eaton order confirmations.Eaton’s electrical business is a global leader with deep regionalapplication expertise in power distribution and circuit protection; power quality, backup power and energy storage; control and automation; life safety and security; structural solutions; and harsh and hazardous environment solutions. Through end-to-end services, channel and an integrated digital platform & insights Eaton is powering what matters across industries and around the world, helping customers solve their most critical electrical power management challenges.For more information, visit .。
抑制器可调电源操作方法
操作方法一、面板介绍1.电压、电流值的设定：按动左右方向键，将位选光标移动到要设定的数位上，旋转飞梭，调节数字到欲设定的电压值，电压值设定完成。
按下“U/I”键开始设定电流值，按动左右方向键，将位选光标移动到要设定的数位上，旋转飞梭，调节数字到欲设定的电流值，电流设定完成。
2.电压、电流的输出：电压、电流值设定完成后，按下“Stop/Run”键，使仪表“启动/停止状态显示”为“ON”，电源开始输出。
此时显示屏右边为电压、电流设定值，左边为电压、电流实际输出值。
3.显示模式切换：按下飞梭键，电源在电压、电流显示模式和功率显示模式之间进行切换。
当切换到功率模式时，右侧下排为实际输出功率，上排为电压、电流轮流设定窗口，左侧上排为电压实际输出值，下排为电流实际输出值。
按下飞梭键，电源的显示模式恢复到电压、电流显示模式。
二、详细操作步骤将电源插头插上，仪器通电。
例如，若测试24V电压，电流设定为1mA:1.正向通电测试(24V)将测试插座1头对应的表笔插入正极（+）孔内，2头对应的表笔插入负极（-）孔内。
然后将24V对应的抑制器装在插座上，如图1-1所示。
图1-1检查插入无误后，打开电源开关，下一步开始设定电压电流值。
按动电压、电流调节开关，使光标移动到电压设定值上，然后使用光标左右移动键，将光标移动到个位上，如图1-2所示。
图1-2根据要求，要将电压设定为24V，所以接着向右旋转飞梭，将个位数字改成4；然后继续使用光标左右移动键，将光标调至十位数字上，旋转飞梭，将数字改成2，如图1-3所示。
到这里电压设定就已经完成了，下一步设定电流值。
图1-3按动电压、电流切换按钮U/I，使光标移动到电流设定值上。
根据要求设定电流值为1mA，即为0.001A。
所以，按动光标左右移动键，使光标落在小数点后的第三位上，然后向右右转飞梭，使数字变为1，如图1-4所示。
图1-4操作到这里，我们电压、电流的值就都已经设置好了，现在需要启动仪表。
YZG2过电压抑制器
一、概述
ＹＺＧ２ 系列过电压抑制器是我厂自行研制开发的新一代产品，主要用于吸收电气控制回路中的浪 涌电流和限制回路中的瞬态过电压，增强整个回 路的抗电磁干扰能力，具有体积小，结构简单，组 合性能强、技术指标高等特点。
二、用途及适用范围
■用途 本系列过电压抑制器主要用于交流 ５０Ｈｚ（或 ６０Ｈｚ）、额定工作电压至 ２４０Ｖ 及以下或直流 ２４０Ｖ 及以下的控制回路中，吸收浪涌电流和限制瞬态过电压，增加整个回路的抗电磁干扰能力。 ■适用范围 本系列过电压抑制器能在 ＧＢ／Ｔ１４０４８．１－２０００ 规定的正常条件下可靠工作； △周围空气温度上限为＋４０℃时，２４ 小时内平均值不超过＋３５℃，空气温度下限为－５℃； △安装地点海拔不超过 ２０００ｍ； △最高温度为＋４０℃时，空气的相对温度为不超过 ５０﹪，在较低的温度下可以允许有较高的相 对湿度，例如 ２０℃时达 ９０﹪。对由于温度变化偶尔产生的凝露应采取特殊的措施； △ＹＺＧ２－ＪＤ、ＪＧ 可与 ＣＪＸ４、ＧＳＣ１（ＣＪＸ４－ｄ）交流接触器和 ＣＪＸ４－ＺＡ 直流操作交流接触器直接配装， ＹＺＧ２－ＪＣ／ＴＫ，仅与 ＧＳＣ１（ＣＪＸ４－ｄ）交流接触器和 ＣＪＸ４－ｄｚ 系列直流操作交流接触器配合使用。 △过电压抑制器的污染等级为“污染等级 ３”； △过电压抑制器的安装类别为“安装类别 ＩＩ”
机芯指标
对正常通电操 作电压限制在
３Ｕｅ 以下
匹配产品
ＧＳＣ１（ＣＪＸ４－ｄ） ＣＪＸ４、ＧＳＣ１（ＣＪＸ４－ｄ） ＣＪＸ４、ＧＳＣ１（ＣＪＸ４－ｄ） ＧＳＣ１（ＣＪＸ４－ｄ）、ＣＪＸ４－Ｚｄ ＧＳＣ１（ＣＪＸ４－ｄ）、ＣＪＸ４－Ｚｄ ＧＳＣ１（ＣＪＸ４－ｄ）、ＣＪＸ４－Ｚｄ ＣＪＸ４ ＧＳＣ１（ＣＪＸ４－ｄ） ＣＪＸ４－Ｚｄ、ＣＪＸ４
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
■产品型号和名称
代号 保护类型
１
２
代号
１
２
３
ＲＣ 电路
压敏电阻
电压范围
２４－４８Ｖ ５０－１２７Ｖ １１０－２４０Ｖ
表 １
表 ２
表 ３
八、订货须知
■订货时必须写明以下内容
过电压抑制器全型号及订货数量 例 ＹＺＧ２－３１／ＪＣ １０ 台
－ ３ －
机芯指标
对正常通电操 作电压限制在
３Ｕｅ 以下
匹配产品
ＧＳＣ１（ＣＪＸ４－ｄ） ＣＪＸ４、ＧＳＣ１（ＣＪＸ４－ｄ） ＣＪＸ４、ＧＳＣ１（ＣＪＸ４－ｄ） ＧＳＣ１（ＣＪＸ４－ｄ）、ＣＪＸ４－Ｚｄ ＧＳＣ１（ＣＪＸ４－ｄ）、ＣＪＸ４－Ｚｄ ＧＳＣ１（ＣＪＸ４－ｄ）、ＣＪＸ４－Ｚｄ ＣＪＸ４ ＧＳＣ１（ＣＪＸ４－ｄ） ＣＪＸ４－Ｚｄ、ＣＪＸ４
■技术参数
型 号
机
额定绝缘电压 额定工作电压（Ｖ） 芯
Ｕｉ（Ｖ）
５０Ｈｚ 或 ６０Ｈｚ
类
别
ＹＺＧ２－１１ＪＣ／２１ＪＣ／３１ＪＣ
ＹＺＧ２－１１ＪＤ／２１ＪＤ／３１ＪＤ
２５０
ＹＺＧ２－１１ＪＧ／２１ＪＧ／３１ＪＧ
２４Ｖ～２４０Ｖ ＲＣ ＡＣ ２４Ｖ～２４０Ｖ 电
路 ２４Ｖ～２４０Ｖ
的不同而不同。 △ＲＣ 电路型 适用于交流控制回路，电容能减小线圈固有振 荡频率和过电压峰值，其串联电阻用于限制当控
制触头闭合时对电容的充电电流。 △压敏电阻型 适用于交流或直流电磁回路，压敏电阻是随加于其两端电压的上升，而电阻值按照非线性比例
下降的元件，使过电压跌落，达到保护目的。
五、基本参数及性能指标
六、使用注意事项
过电压抑制器在运输和保管过程中，均不得受雨水侵蚀，产品应放在无雨雪侵入，空气流通，
相对℃的环境中；
过电压抑制器并联在接触器线圈两端；
七、外形尺寸、安装尺寸及组合安装示意图
■外型尺寸及安装尺寸
－ ２ －
ＹＺＧ２ 系列过电压抑制器
一、概述
ＹＺＧ２ 系列过电压抑制器是我厂自行研制开发的新一代产品，主要用于吸收电气控制回路中的浪 涌电流和限制回路中的瞬态过电压，增强整个回 路的抗电磁干扰能力，具有体积小，结构简单，组 合性能强、技术指标高等特点。
二、用途及适用范围
■用途 本系列过电压抑制器主要用于交流 ５０Ｈｚ（或 ６０Ｈｚ）、额定工作电压至 ２４０Ｖ 及以下或直流 ２４０Ｖ 及以下的控制回路中，吸收浪涌电流和限制瞬态过电压，增加整个回路的抗电磁干扰能力。 ■适用范围 本系列过电压抑制器能在 ＧＢ／Ｔ１４０４８．１－２０００ 规定的正常条件下可靠工作； △周围空气温度上限为＋４０℃时，２４ 小时内平均值不超过＋３５℃，空气温度下限为－５℃； △安装地点海拔不超过 ２０００ｍ； △最高温度为＋４０℃时，空气的相对温度为不超过 ５０﹪，在较低的温度下可以允许有较高的相 对湿度，例如 ２０℃时达 ９０﹪。对由于温度变化偶尔产生的凝露应采取特殊的措施； △ＹＺＧ２－ＪＤ、ＪＧ 可与 ＣＪＸ４、ＧＳＣ１（ＣＪＸ４－ｄ）交流接触器和 ＣＪＸ４－ＺＡ 直流操作交流接触器直接配装， ＹＺＧ２－ＪＣ／ＴＫ，仅与 ＧＳＣ１（ＣＪＸ４－ｄ）交流接触器和 ＣＪＸ４－ｄｚ 系列直流操作交流接触器配合使用。 △过电压抑制器的污染等级为“污染等级 ３”； △过电压抑制器的安装类别为“安装类别 ＩＩ”
代号
Ｔ
Ｊ
电源类别
交直流
交流
四、结构特点与简要工作原理
■结构特点 本系列产品可直接与 ＣＪＸ４ 和 ＧＳＣ１（ＣＪＸ４－ｄ）系列交流接触器或 ＣＪＸ４－ＺＡ 直流操作交流接触器
－ １ －
组合安装，侧面卡装，侧面插装端面挂接及改为端面卡装这四种机型在组合安装后并不占安装面积。 ■工作原理 本系列产品的机芯可分为 ＲＣ 电路、压敏电阻两种不同的机芯，其保护特性和工作原理也随机芯
ＹＺＧ２－１２ＴＫ／２２ＴＫ／３２ＴＫ
２４Ｖ～２４０Ｖ
ＹＺＧ２－１２ＴＣ／２２ＴＣ／３２ＴＣ ＹＺＧ２－１２ＴＤ／２２ＴＤ／３２ＴＤ ＹＺＧ２－１２ＴＧ／２２ＴＧ／３２ＴＧ
２５０
ＡＣ 或 ＤＣ
２４Ｖ～２４０Ｖ 压
敏 ２４Ｖ～２４０Ｖ 电
阻 ２４Ｖ～２４０Ｖ
注：ＹＺＧ２－１２ＴＧ／２２ＴＧ／３２ＴＧ 供货周期较长，请提前订货。
